Как залить пол бетоном: этапы работ

Технология строительства

Существует два способа устройства полов по грунту:

• По бетонной подготовке;
• Без чернового слоя бетона непосредственно на уплотненное основание (подушку).

Первый способ сегодня используется редко. Он был разработан в то время, когда для защиты пола от влаги использовался рубероид. Для его наклеивания делали слой бетонной подготовки (черновой пол).

Второй вариант проще и дешевле. Современные гидроизоляционные материалы можно стелить прямо на балластную подушку без наклейки на твердую основу.

Процесс устройства бетонного пола по грунту начинается с отсыпки подстилающего слоя. Перед этим должна быть завершена прокладка сетей водопровода и канализации.

Для подсыпки можно использовать любой хорошо уплотняемый грунт. Для этого подойдет мелкая щебенка (фракция 5-10 мм), крупный речной песок или песчано-гравийная смесь. Подушку отсыпают слоями по 15 см, проливая каждый водой и уплотняя ручной или механической трамбовкой.

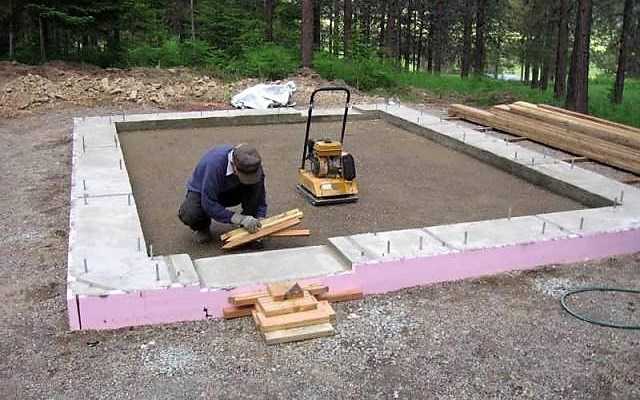

Уплотнение подсыпки вибротрамбовкой

Для улучшения теплоизоляции верхний уровень подушки можно сделать из керамзитового гравия (10 см). Общая толщина балластного «пирога» должна находиться в диапазоне от 30 до 40 см.

Пленочная гидроизоляция, укладываемая под утеплитель, нуждается в защите от повреждения острой щебенкой и продавливания керамзитом. Поэтому подсыпку завершают 5-ти сантиметровым слоем уплотненного песка. Толщина пленки, укладываемой на грунт должна быть не менее 0,4 мм.

Укладывая пленочную изоляцию, ее полосы расстилают с нахлестом в 10-15 см, фиксируя их строительным скотчем. Края напускают на кладку, на высоту равную суммарной толщине утеплителя, бетонной стяжки и финишного покрытия. Между конструктивным «пирогом» пола, стенами перегородками оставляют термозазор шириной 2-3 см. Его заполняют обрезками вспененного полиэтилена или специальной термолентой.

Для утепления основания можно использовать ЭППС (экструдированный пенополистирол), опилкобетон или перлитобетон. Зачастую гидроизоляцию под пенопласт не закладывают, поскольку он практически не впитывает влагу. Сверху его прикрывают полимерной пленкой. Она защищает утеплитель от разрушающего действия щелочной среды цементного раствора.

Под легкий бетон на опилках и перлите полиэтиленовая пленка нужна. Толщина перечисленных теплоизоляторов неодинакова. Для ЭППС она составляет 50 мм. Слой опилко и перлитобетона должен быть не менее 10 см.

Уложив теплоизоляцию, по ее поверхности делают бетонную стяжку на мелкозернистом наполнителе (фракция 5-10 мм, толщина 10 см). Работу выполняют в два этапа. Сначала заливают слой толщиной 5 см и укладывают на него стальную сетку (ячейка 10х10 см, диаметр проволоки 3-4 мм). После этого толщину стяжки доводят до проектного уровня, определяемого расчетом предполагаемых нагрузок. Рекомендуемый класс бетона В12,5.

Именно так получают правильный пирог полов по грунту при низком уровне почвенных вод. Черновая бетонная подготовка под жесткий утеплитель не делается. Реальной пользы от нее нет, а рост стоимости 1м2 готовой конструкции весьма ощутимый.

Установка системы подогрева (теплый пол) меняет технологию и последовательность работ. В этом случае сначала по утрамбованной подушке заливают черновую бетонную подготовку и раскладывают слой гидроизоляции. Уложив утеплитель (ЭППС), к нему фиксируют трубы и делают выравнивающую стяжку из бетона. Армирующую сетку укладывают над трубами или греющим кабелем.

Попутно отметим, что полы по грунту можно делать не только в кирпичных, блочных, но и в деревянных домах. При грамотном подходе балластная засыпка не оказывает негативного воздействия на древесину.

Один из вариантов правильного сопряжения такой конструкции с рублеными стенами показан на схеме ниже.

Узел сопряжения с деревянной стеной

При низком УГВ бетонную плиту, лежащую на глине или на слое уплотненной гидроизолированной подсыпки, делают в подвальных помещениях. Это весьма распространенный вариант в коттеджном строительстве.

Полы по грунту — начинаем с защиты фундамента

Большинство источников приводят в качестве обязательного требования залегание грунтовых вод не выше 4-5 метров (иногда даже двух). А это уровень залегания верховодки, которая имеет сезонный характер и находится выше водоупорных пластов. То есть это обычные осадочные воды, не успевшие просочиться в более низкие и постоянные водоносные пласты («на песок» и «на известь»).

Летом и зимой верховодка исчезает, а появляется весной и осенью. Даже если участок находится в «критической» зоне, то с нею можно эффективно бороться (если это не инфильтрационная вода просочившаяся по грунту от расположенного недалеко водоема).

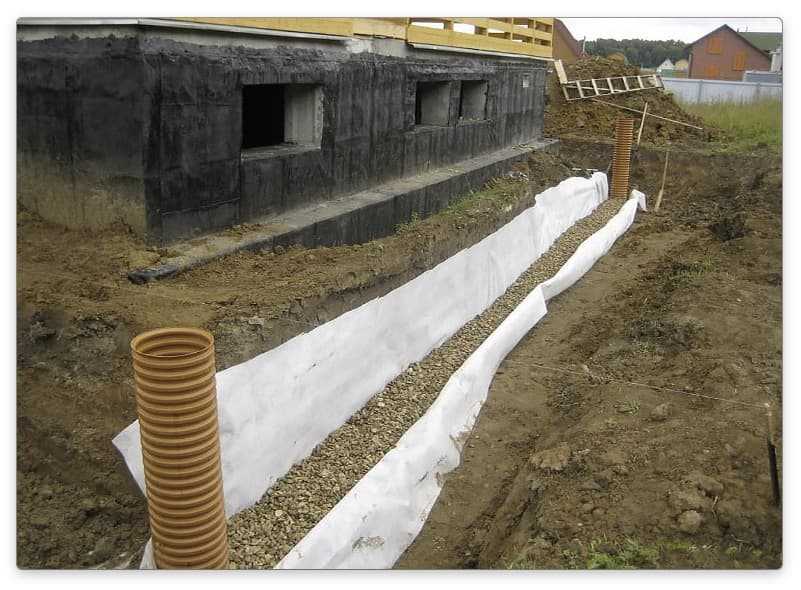

Первое условие для предотвращения затопления верховодкой — дренаж

Надо «помочь» осадочной воде проникнуть через пласты грунта, имеющие водоупорные свойства (суглинки). Эти мероприятия принципиальны для таких участков даже с точки зрения защиты фундамента в период дождей и таяния снега. Сделать это несложно — по периметру дома бурят несколько скважин диаметром до 15 см и глубиной ниже пятки фундамента.

Затем вставляют дренажную трубу чуть ниже уровня поверхности земли (лучше ее обернуть фильтрующей тканью — это предотвратит ее от заиливания) и засыпают внутрь щебень мелкой фракции. Отверстие закрывают водонепроницаемым материалов, сверху засыпают землей или закрывают куском дерна.

Есть более сложный вариант с обустройством траншей, в которые на подушку из песка и щебня укладывают те же трубы и сводят их под уклоном к дренажному колодцу.

Второе условие — гидроизоляция фундамента

В условиях напорного воздействия воды самым действенным будет комбинация нескольких методов.

Вначале наружные стены основания обрабатывают битумной грунтовкой, на нее наклеивают рулонные материалы. Правильная методика — горизонтальное расположение снизу вверх, внахлест, но более простое — вертикальное.

Склеивание происходит за счет разогрева паяльной лампой внутренней части листа. Защищают гидроизоляцию глиняным замком, который и сам служит преградой для воды. Если воздействие верховодки кратковременно, а осадки в регионе не обильные, то можно ограничиться обмазочной гидроизоляцией.

И конечно, к обязательным мероприятиям по защите от воды необходимо добавить отмостку (на 20 см шире проекции края кровли) и водосточную систему.

Требования к элементам пола

Таким образом, если вы решили устроить пол по грунту, то необходимо наличие песка, который предотвратит проникновение воды в подпольное пространство из грунта капиллярным путем. Толщина песчаной подготовки должна быть равна 5 сантиметрам, но не меньше, тогда как толщина слоя щебня должна равняться 10 см. Для того чтобы обеспечить более эффективную защиту от воздействия влаги, щебень следует пропитать битумом. Если предстоит работать с сырым грунтом, то второй слой должен быть исключительно из щебня, так как керамзит в данном случае не используется по той причине, что он способен впитать влагу, а после разбухнуть. Каждый слой при укладке следует хорошо уплотнять, укладывая черновую стяжку по керамзиту, нужно производить укрепление с помощью арматуры. В качестве последней следует использовать сетку-рабицу. Черновая стяжка на основе бетона выступает в качестве основы для гидроизоляции, ее толщина должна равняться 8 см. Ее укладывают на щебень, который заблаговременно покрывается полиэтиленовой пленкой. Последняя в данном случае не является гидроизоляцией, а используется только для решения технологических задач.

Установка пола по грунту своими руками

Далее мы будем разбирать, как правильно сделать пол по грунту.  Для этого применяют два материала: бетон и деревянные лаги. Оба варианта имеют положительные и отрицательные качества.

Пол по грунту из дерева отличается наличием вентиляции, это достигается путём поднятия пола над грунтом.

Инструкция для монтажных работ деревянного пола

Создание прочного основания

1. На грунт засыпают 5 см щебня и тщательно утрамбовывают, затем покрывают битумом.
2. Выставляют маячки, затем делают стяжку пола по грунту.
3. Далее займёмся установкой тумбочек из кирпича по всей площади, с расстоянием примерно в 80 см. Высоту опор делают примерно в пределах в 15-20 см, потому что если столбики будут, с меньшей высотой циркуляция воздуха будет меньше. А при большей высоте столбиков будут увеличены тепловые потери.
4. От повышенной влажности, торцы столбиков застилают рубероидом и делают напуск на кирпич в 4 см.
5. На столбики устанавливают лаги, расстояние между ними и стенами должно составлять 2 см. В качестве крепления используют пластмассовые дюбеля и стальные саморезы.
6. Деревянные лаги перед использованием обязательно обрабатывают антисептическими средствами. Такие меры оградят вас от нашествия вредителей.
7. Далее стелем доски и прибиваем их гвоздями. Проверяем наклон досок уровнем и если есть, какие-то отклонения, удаляем их при помощи электрического рубанка.
8. Шляпки гвоздей необходимо замаскировать шпатлевкой, затем доски покрывают грунтовкой.

После всех процедур, деревянный пол готов к монтажу окончательного слоя, теперь его можно покрасить или покрыть лаком. А также, при желании, пол оснащают шумоизоляцией и утепляют.

Инструкция для монтажных работ бетонного пола

Такой способ называют подвесной, потому что грунт выступает в качестве опалубки для ЖБ-плиты. Такая конструкция считается прочной и долговечной.

Заливают пол по грунту по следующим этапам:

1. Устанавливаем верхнюю границу для заливки, в качестве ориентира выбираем дверной проём.
2. Слой гравия и затем песка утрамбовываем, за счёт этого получаем фильтрующую подушку.
3. Делаем пароизоляцию. В качестве материала для пароизоляции используем пластиковую плёнку 0,3 дециметра, её укладывают в основание в два слоя и внахлёст на стены.
4. Делаем решётку из арматуры, чтобы повысить прочность стяжки.
5. Используя дюбели и саморезы, устанавливаем маячки.
6. Далее замешиваем раствор, соотношение ингредиентов должно быть 1:3.

Готовую смесь заливаем полосами, выравнивая по маякам. После застывания бетона, пол утепляют и приступают к монтажу финишного слоя.

Для того, чтобы упростить процесс бетонирования, рекомендовано использовать готовую бетонно-песчаную смесь.

Особенности

Стяжка пола должна выровнять верхний слой для последующих работ. Но есть у неё другие особенности:

• черновой слой значительно укрепляет нижний бетонный слой пола;
• то, что стяжка выполняется сплошным слоем, гарантирует хоть какую-то защиту от проникновения шумов;
• слой гидроизолирует основание, предотвращая попадание воды и испарений на нижние этажи к соседям;
• внутри стяжки можно проложить необходимые коммуникации (проводку, водопроводные и канализационные линии);
• в стяжку легко встроить обогрев (электрический или водяной), появляется возможность экономить на дополнительном отоплении помещения, а встраиваемое тепло распределяется равномерно по всей бетонной плите с большей отдачей;
• равномерная нагрузка на бетонное основание;
• стяжка поднимает пол на необходимую высоту.

Калькулятор объема бетона

Почему именно бетон, спросите вы?

Очень просто — этот материал знаком каждому, с ним легко работать, а весь процесс заливки может выполнить правильно любой человек, уверенный в своих природных способностях. Конечно, предполагается, что каждый мастер владеет теоретическими знаниями в полном объеме, чем мы и займемся в этой статье. Так сказать — знания для масс!

• Однако это не все преимущества бетона, которые можно выделить. Очень важна итоговая прочность покрытия.
• При правильном обустройстве и последующей эксплуатации бетонная поверхность может прослужить 15-20 лет, при том, что поверхность ремонтопригодна, что позволяет еще и увеличить указанные сроки.
• Цена на компоненты смеси доступна, а их распространенность позволяет выполнять работы в любом регионе без проблем с поставками.
• В качестве ближайшего конкурента можно назвать асфальтовое покрытие, однако сделать его самостоятельно у вас вряд ли получится, соответственно, на это уйдет много больше денег.
• Бетонную поверхность в последствии можно использовать как основание для укладки других материалов, например, резиновой или бетонной плитки.

Бетонный двор можно легко замостить другими материалами

Из недостатков можно отметить, помимо этого, скромный внешний вид, но — это только как посмотреть. Почти вся Америка имеет такие дворы, и никто не жалуется.

Готовые поверхности тщательно шлифуют, вытирают до гладкости, а иногда покрывают декоративно-защитными составами или предварительно помещают в раствор пигментов для придания более жизнерадостной окраски.

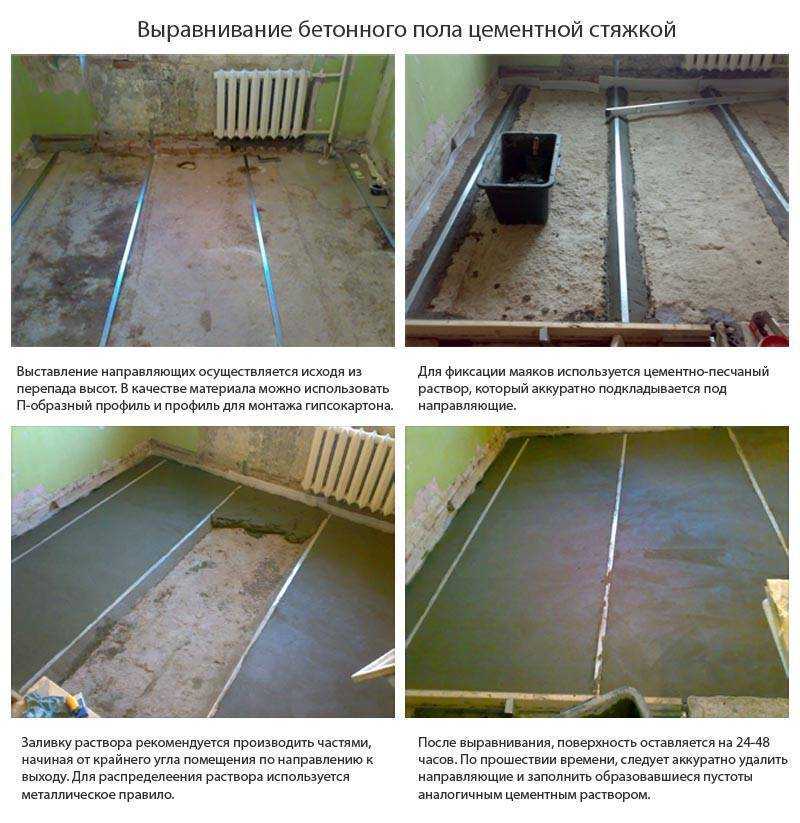

Разметка основания пола

Поверхность пола перед стяжкой всегда имеет дефекты:

• уклон, при этом в разных комнатах в разные стороны;
• бугорки и выступы в бетоне, которые нельзя убрать и т.д.

Чтобы нивелировать эти недостатки, необходимо найти такой условный горизонт, выше которого не будет видно основания пола во всех комнатах помещения. Достигается это выведением нулевого уровня (линии горизонта), а затем, с его помощью, и линии стяжки пола. Эти линии отбиваются строительным шнуром по стенам комнат или проводятся карандашом по рейке или правилу.

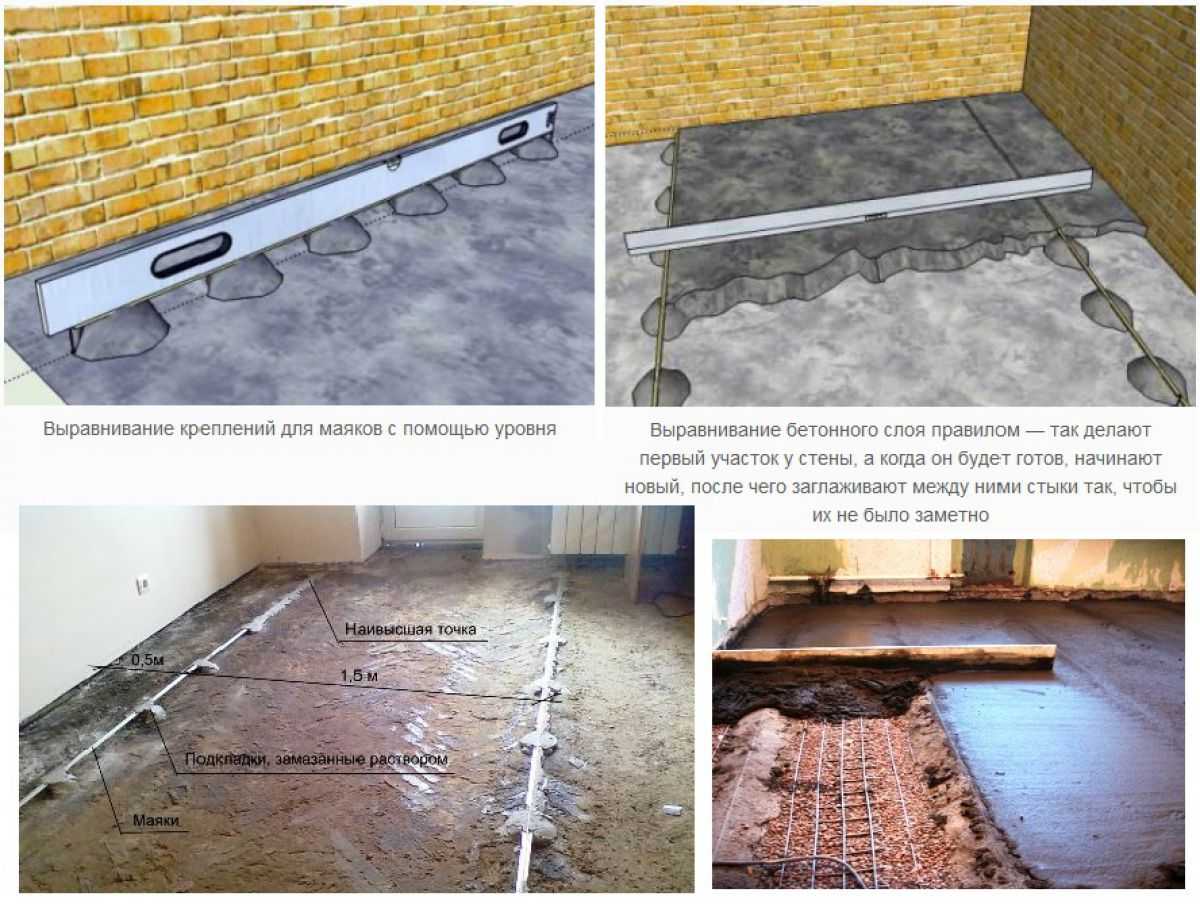

Следующий этап рисования — расчет количества рядов маяков и расстояния между ними с пометкой мелом их нахождения на основании пола.

Чистовая стяжка

Финишная стяжка пола должна делаться следующим образом:

1. Вдоль всего периметра помещения проклейте специальную демпфирующую ленту толщиной 1,5-2 см так, чтобы она «зацепила» плиты ЭППС.
2. Используя сетку с ячейками 10 х 10 см и толщиной проволоки порядка 3 мм, уложите армирующий слой. При этом он укладывается на подставках (подойдут пробки от обычных пластиковых бутылок).
3. Разведите раствор ЦП М 500 и песка (соотношение 1:3).
4. Залейте финишный слой и разровняйте его, используя правило или гладилку.

После этого слой будет «дозревать» около 35 дней, на протяжении которых поверхность необходимо ежедневно смачивать водой, чтобы она не дала трещин.

В описанном выше процессе создания стяжки отсутствует этап установки направляющих. Дело в том, что если делать стяжку пола по маякам, то придется создавать ненадежную и довольно громоздкую постройку. К тому же маячок может изменить свое положение из-за арматуры. Поэтому проще всего на протяжении формирования «пирога» ориентироваться по меловым отметкам на стенах, а после полного застывания бетона, покрыть пол самовыравнивающимся составом.

Демонтаж старого деревянного пола своими руками

Пришло время от теории переходить к практике. Для начала нам необходимо подготовить помещение, где будет производиться замена пола, подготовить весь необходимый инструмент и набраться смелости начать это все. Скажем сразу, что дело это не простое, и оно требует хоть каких-нибудь навыков в строительстве. Перед тем, как залить полы бетонной стяжкой, необходимо снять деревянное покрытие, чем мы сейчас с вами и займемся.

ШАГ 1: уборка. Это первый логический шаг в нашей инструкции. Для начала необходимо полностью освободить помещение от всей без исключения мебели. Всю площадь пола необходимо освободить от посторонних предметов, которые могут препятствовать демонтажу старого напольного покрытия.

ШАГ 2: демонтаж плинтуса деревянного пола. Первым делом мы избавляемся от старого деревянного плинтуса (в большинстве случаев он именно деревянный). В старых постройках он просто забит гвоздями непосредственно в стену, поэтому вооруживший небольшой фомкой без особого труда его можно демонтировать. Для заливки пола бетоном старый плинтус нам уже не пригодится, поэтому можно сильно не осторожничать, главное не повредить стену.

ШАГ 3: демонтаж напольного покрытия (если оно есть). Некоторые домовладельцы поверх деревянного пола стелют линолеум для придания более современного вида и практичности всей деревянной конструкции. После демонтажа плинтусов нужно убрать линолеум. Вам очень повезло, если ранее этот линолеум не был прибит гвоздями для фиксации.

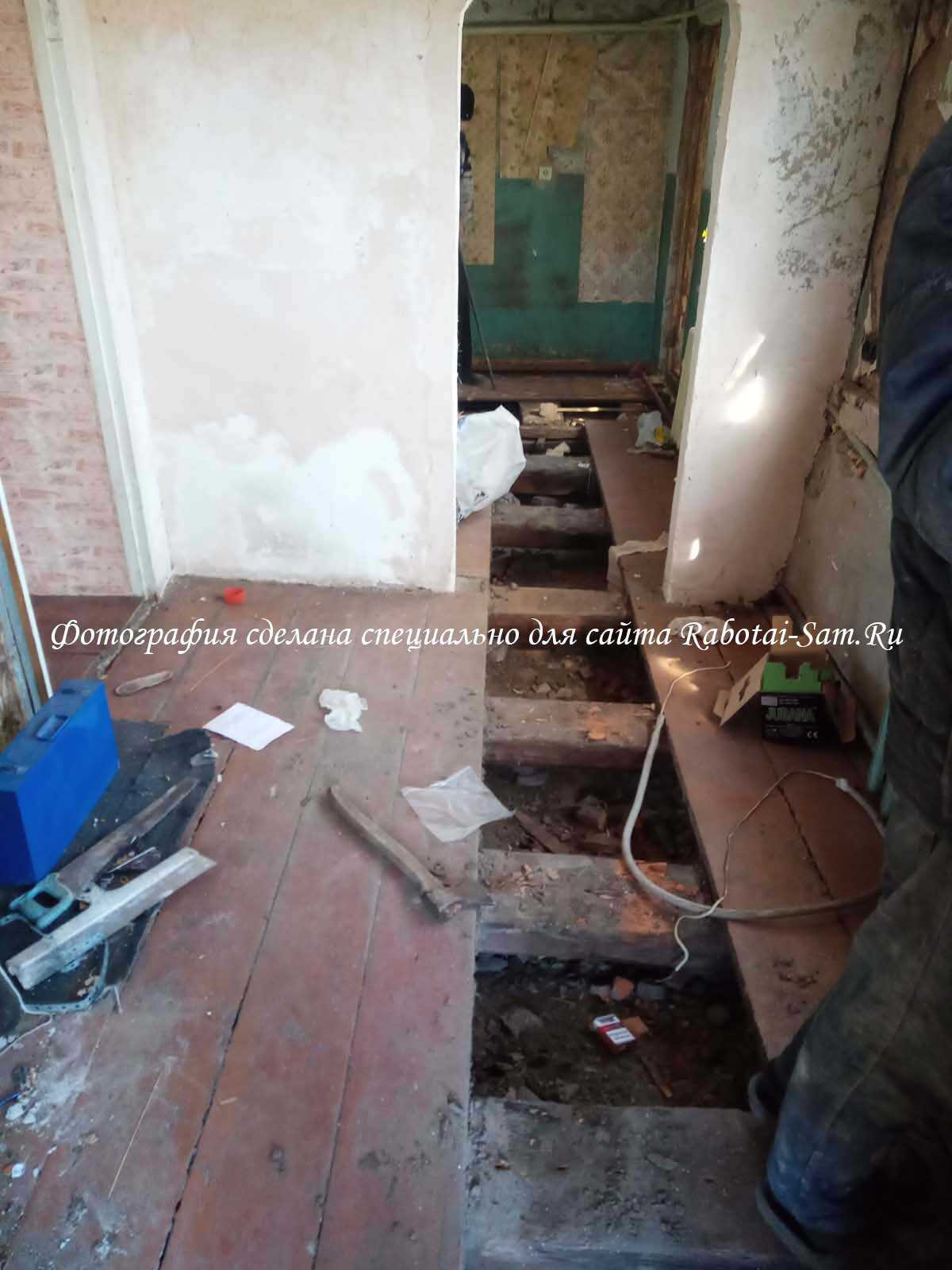

ШАГ 4: демонтаж деревянного пола. Теперь переходим к самому интересному, а именно к демонтажу деревянного перекрытия старого пола. Здесь придется изрядно попотеть, и лучше сразу пригласить напарника (а лучше двоих) для совместной работы

Нам было важно сохранить доски в целостности для дальнейшего их использования в других целях, поэтому действовали аккуратно. На демонтаж деревянного перекрытия у специалистов ушло около 1 часа

Хороший инструмент решает все проблемы со временем.

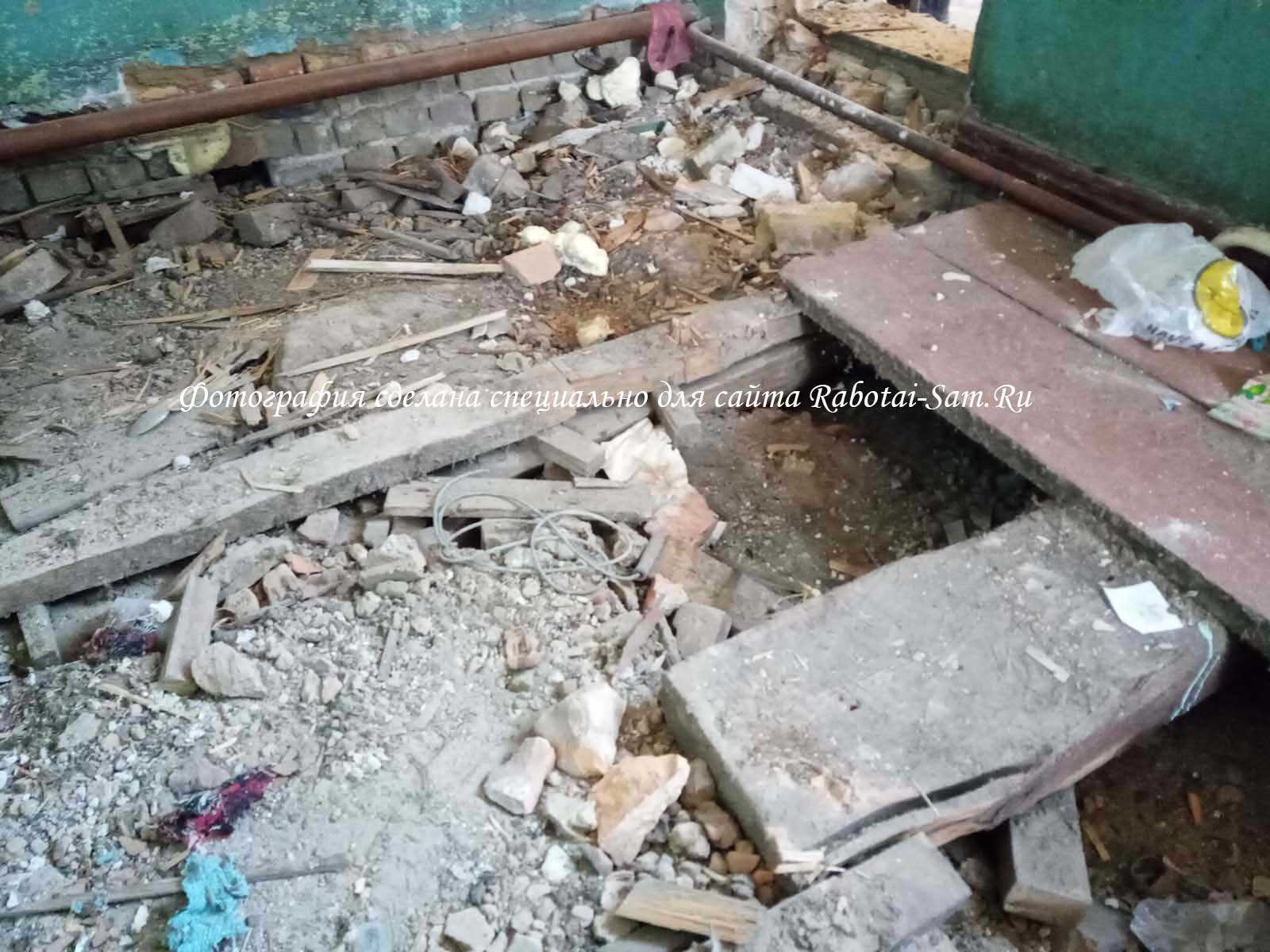

ШАГ 5: демонтаж каркаса деревянного пола. Осталось полностью извлечь деревянные элементы старого пола. Деревянный брус и лаги уже потеряли свои изначальные характеристики и полностью пришли в негодность. Этому способствовало то, что на момент изготовления данного деревянного пола не были соблюдены и выполнены все «консервирующие» меры деревянных элементов. Поэтому осторожничать нам не пришлось, все было разбито в пух и прах и выброшено на ближайшую свалку строительных отходов.

После всех манипуляций по демонтажу старого деревянного пола мы получили вот такую картину. На вид немного страшно, но вскоре мы все это исправим. Далее в нашей статье мы будем разбираться с вами, как правильно залить пол в частном доме своими руками. Попытаемся сделать все это максимально бюджетно и с соблюдением всех технологических этапов. На самом деле заливка пола это далеко не самая сложная работа при капитальном ремонте дома или квартиры. Но, стоит запомнить, что без ровного пола идеального ремонта у вас не получится. Поэтому к данному делу нужно относиться с ответственностью, потому что переделать это в дальнейшем будет достаточно проблематично.

Какую технологию возведения лучше выбрать?

Выбор технологии — вопрос предпочтений и возможностей владельца дома. Бетонная стяжка позволяет получить долговечный и прочный пол, но его ремонтопригодность будет крайне низка. Выход из строя, например, системы теплого пола, создаст серьезную проблему с очень сложным и затратным решением.

Сухая стяжка намного проще и позволяет производить ремонт без особых затрат и проблем, но этот вариант годится только для людей, не боящихся ремонтных работ.

ОБРАТИТЕ ВНИМАНИЕ!

Деревянный пол является традиционным решением, но специфика древесины как материала имеет слишком много нежелательных моментов, поэтому от этого варианта все чаще отказываются в пользу других методик.

Покрытие пола

На заметку
В качестве чистового настила «тёплого» пола используют те материалы, которые отличаются высокой теплопроводностью. Они должны хорошо проводить тепло, которое образуют нагревательные «подпольные» элементы. Лучше других этим требованиям удовлетворяют ламинат и линолеум.

Ламинат для пола

Ламинат – лучший вариант настила для системы отопления «тёплый» пол. Он представляет собой деревосодержащий материал, древесноволокнистую плиту под износостойкой синтетической плёнкой. Его производят в виде плит со специальным краем. Край плиты имеет систему паз-шип, что позволяет удобно собирать пол, «вщёлкивать» соседние панели друг в друга

Важное достоинство ламината – его рисунок может имитировать различные породы древесины, доску, паркет, пробковое покрытие

Линолеум на пол

Линолеум – наиболее дешёвое полимерное покрытие для «тёплого» пола. Отличается некоторой водостойкостью, поэтому части используется для бытовых каркасных помещений  – коридора, кухни. Также позволяет имитировать различные материалы и поверхности. При этом отличается более доступной ценой.

Для устройства напольного подогрева используют линолеум без подложки-утепления. Если же у вас бетонный пол без подогрева, лучше использовать линолеум со вспененной основой или укладывать его поверх фанеры.

Утепление пола

Утепление пола необходимо для ограничения теплопотерь при зимнем отоплении. Оно предусматривается для тех каркасных домов, в которые будут проживать круглогодично. Утепление также может использовать различные теплоизолирующие материалы:

• Керамзит – насыпной натуральный и самый недорогой вариант утепления стяжки пола. Его насыпают поверх грунта слоем 300-600 мм. Толщина насыпного слоя определяется зимними температурами. При средних температурах около 0°C достаточно 300 мм керамзита. При зимних температурах -30°C необходимы 600 мм насыпного утеплителя.
• Пенополиуретан – следующий недорогой теплоизолятор. Для напольного и фундаментного утепления рекомендуют использовать его влагостойкие формы – экструдированные плиты Пеноплекс. Они совмещают в себе функцию утеплителя и гидроизолятора, а также служат более длительный срок.

Виды бетонных смесей

Бетонной смесью называется готовый продукт изготовленный преимущественно на заводе с соблюдением технологии. Называется такая смесь БСГ, что означает бетонная смесь готовая. БСГ включает в себя различные виды бетонов, имеющих между собой отличие по объемному весу.

‘РК Бетон’ завод готового бетона (БСГ) с доставкой 24х7 г. Москва

Производство бетона в Москве и Подмосковье. 8 бетонных заводов в регионе. Доставка и услуги автобетононасоса. Сайт бетонного завода.

• БСТ. Бетонная смесь тяжёлая. В роли наполнителей для смеси служат гравий, щебень, гранит. Применяется при строительстве промышленных объектов, для устройства черновой стяжки. Плотность 1800-2500 кг/м3.
• БСМ.  Бетонная смесь мелкозернистая. Тяжелый бетон с применением мелких фракций наполнителя до 5 мм. Максимальную плотность смеси обеспечивает цемент с содержанием алита. Применяется для строительства тонкостенных конструкций, черновой стяжки. В отличие от БСТ, обладает лучшей заполняемостью полостей. Плотность 1800-2500 кг/м3.
• БСЛ. Бетонная смесь лёгкая. Бетон такого типа является легким из-за малого веса наполнителей. Преимущественно, наполнителем служит керамзит или какой-либо другой пористый наполнитель. Такой бетон обладает хорошими звуко- и теплоизоляционными свойствами. Плотность 500-1800 кг/м3.

Преимущества и недостатки бетонного пола перед деревянным

Существует множество разногласий в сравнении этих двух видов пола. Но, всё-таки большинство домовладельцев склоняются к более бюджетному и долговечному варианту, а именно к бетонному полу. Слово «бетон» говорит само за себя. Его используют во множестве фразах, приравнивая к чему-то сильному, крепкому и несокрушимому. Именно так себя охарактеризовал бетонный пол в строительстве.

Основные преимущества бетонного пола:

• Прочность и долговечность.
• Жаростойкость.
• Меньшая толщина пола.
• Устойчивость к вредителям (грызуны и насекомые).
• Цена.

Но, несмотря на все внушительные преимущества, у бетонного пола также есть свои недостатки. Масса бетонного пола в разы больше массы деревянного. В некоторых старых зданиях невозможно сделать бетонный пол на втором и выше этаже из-за сильного давления на несущую конструкцию дома. Кроме того, если вы хотите залить полы быстро, и допустите ошибку в пропорции приготовления бетонной смеси или в технологии заливке, то такой пол может легко потрескаться и прийти в полнейшую негодность.

Самый неприятный недостаток – время. После заливки бетона на пол нельзя будет становиться, а тем более что-то делать, примерно месяц. Время высыхания бетона напрямую зависит от толщины заливки. Сам бетонный пол намного холоднее деревянного, поэтому его использование без дополнительного напольного покрытия будет не самое комфортное. Чтобы хоть как-то утеплить пол, в смесь добавляют керамзит.

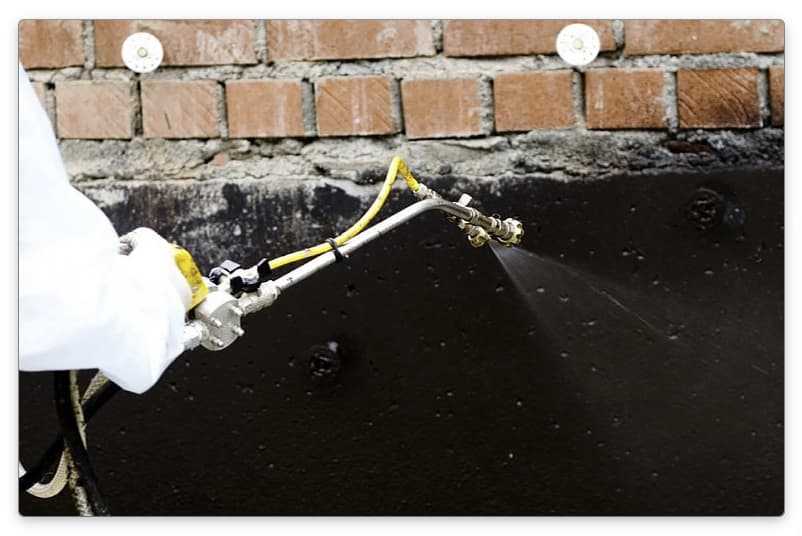

Напыляемые материалы

Утепление бетонного пола в доме при помощи напыляемых материалов, должно производиться силами профессиональных рабочих.

Суть этого метода состоит в том, что при помощи специального оборудования под давлением производится распыление утеплительного пористого материала по поверхности пола. Результатом является получение монолитного прочного слоя утеплителя, в результате способности материала к расширению.

Процесс нанесения производится в следующей последовательности:

По окончании процедуры сушки, к лагам крепят плиты (черновое щитовое покрытие), а затем финишный материал.

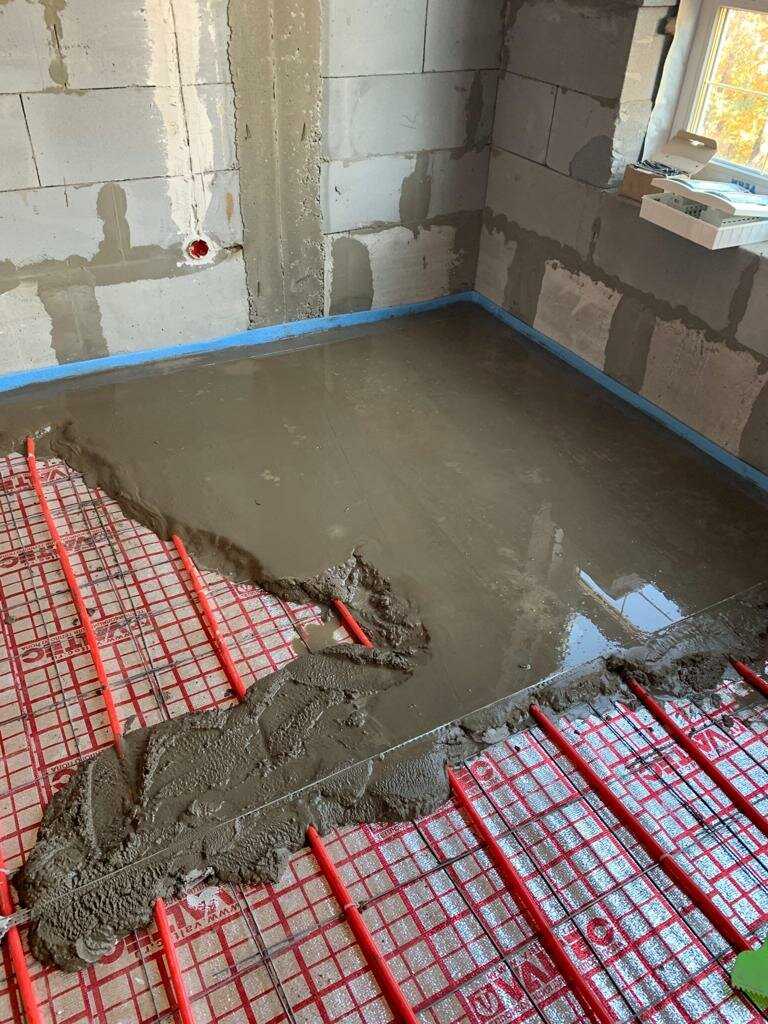

Схемы водяных контуров

Пред началом работ по самостоятельному сооружению водяных тёплых полов в частном доме, требуется продумать схему укладки элементов нагрева.

Есть два основных варианта расположения труб на бетонной поверхности:

«Змейка» — это наиболее простая монтажная схема для обустройства в частном доме водяных полов. Минусом данного способа является температурная разница теплоносителя в момент входа и выхода, поэтому вторая часть трубопровода будет менее теплая. Трубы укладываются параллельно стенам в виде петель.

«Улитка» — положительная сторона данного способа в способности равномерно распределять тепло, но укладывать нагревательный элемент самостоятельно по такой схеме сложнее. Контур тёплого пола располагается по спирали от стенок к центру, и обратно.

Для повышения эффективности пола и экономии материала, хозяевам коттеджей лучше сделать комбинированную конструкцию тёплого пола. Заключается она в размещении магистрали в центральной части комнаты «улиткой», а по периметру «змейкой». При правильно произведённом расчёте укладочного шага, температура будет оптимально комфортной.

Расчёт и выбор материалов

По правилам, водяной тёплый пол в частном доме должен эксплуатироваться несколько десятков лет, поэтому к  выбору комплектующих нужно подходить со всей ответственностью.

Не следует чрезмерно экономить на материале, покупая не дорогой и не высокого качества. Предпочтение необходимо отдавать изделиям с большим сроком службы, ведь конструкцию залитую бетоном сложно ремонтировать.

Выбираем трубы

При установке водяных систем своими руками, чаще используются трубы из сшитого полиэтилена марки PE-X и PERT. Плюс изделий PE-Xа — обладают большой плотностью сшивки, что обеспечивает эффект памяти.

То есть, контур растянутый или деформированный под воздействием нагретого теплоносителя способен принимать изначальную форму. Кроме того, данная модель оснащена аксиальными фитингами, поэтому её можно смело замуровывать под бетонную стяжку.

А вот продукция PERT имеет цанговые фитинги, что говорит о допустимости монтажа только «сухим» способом. Поэтому, эти трубы рекомендованы лишь при заливке стяжкой цельного отрезка изделия, когда фитинги располагаются в местах крепления контура к коллектору.

Многих привлекают полипропиленовые трубы, так как имеют не высокую стоимость, но нередко они бывают низкого качества, поэтому специалисты их не рекомендуют.

Хороший вариант — медные, они долговечны и обладают высокой теплоотдачей, но стоимость их достаточно высокая. А вот металлопластиковые трубы — это отличное соотношение цены и качества. На них не образуется коррозия, имеют небольшой вес и просты в монтаже, так как легко гнутся.

Если необходима повышенная изоляция, то лучше применять изделие с внутренним покрытием из поливинилэтилена.

Для водяных отопительных устройств на бетонный пол, трубы должны иметь толщину стен 2 мм, а диаметр 16, 17, 20 мм. Эти данные можно найти на самих изделиях.

Выбирая контур, следует отдавать предпочтение проверенным и известным производителям: Rehau и Valtec, Tece, KAN, Uponor. Кроме того, при покупке в обязательном порядке проверяется наличие сертификата соответствия на товар.

Необходимо, также приобрести хомуты, которыми нагревательный элемент будет крепиться к бетонному основанию. В случаи, если в качестве утеплителя будут использоваться маты с бобышками, то потребность в них отпадает.

Читайте подробную статью как правильно выбрать трубы для системы теплых полов.

 Утеплитель

Теплоизоляционный материал является важным слоем тёплого пола. Он предназначен отделять тепло, которое выделяют трубы, от бетонной основы и направлять его вверх. Рекомендованы подложки из:

• фольгированного полиэтилена — особенно для полов с минимальной толщиной;
• профильных полистирольных  мат — лучше брать изделие с выступами для укладки труб и наличием замков для фиксации листов между собой — это облегчит процесс монтажа;
• пенополистирольных экструдированных плит — они имеют повышенную прочность и хороший уровень теплоизоляции.

Минеральная вата не рекомендуется для размещения в «пироге» пола с обогревом уложенного «мокрым» способом, так как она впитывает часть влаги из раствора.

К сведению! Толщина теплоизоляционного материала зависит от характеристики помещения.

На первом этаже теплоизоляционный слой должен быть толще. В среднем, размер при укладке по грунту — 10 см, над неотапливаемым подвалом — 5 см, над тёплым помещением — 3 см.

Кроме того, потребуется купить крепёжные изделия, с помощью которых будет фиксироваться утеплитель к полу (дюбеля).

Комплектующие для коллектора

Коллекторно-смесительный узел является центром всей конструкции, в нём распределяется и направляется в магистраль теплоноситель. Помимо этого, с его помощью производится контроль за работой устройства и регулировка температурного режима.

Коллекторы не продаются в полном комплекте, поэтому потребуется покупать комплектующие по отдельности. Лучше довериться специалисту, но если вы решили сделать это самостоятельно, то следует помнить, что нужны следующие детали узла:

• коллекторы с настроечными клапанами;
• фитинги для присоединения контура — они подбираются индивидуально;
• воздухоотводчики автоматического типа;
• кронштейны для крепления устройства к стенке;
• дренажные сливные краны;
• шкаф из металла;
• смесительная ёмкость и насос для обеспечения циркуляции теплоносителя;
• термометр для определения температурного уровня.

Правильно подобранные детали коллекторного узла способствуют эффективному функционированию устройства.

Кроме этого, для обустройства тёплого пола потребуется запастись цементом, песком, пластификаторами для приготовления бетонного раствора, демпферной лентой размером 100 — 150 мм в ширину и армирующей сеткой.

Подбираем тип трубопрокатов и производим их укладывание

Перед проектированием тёплого пола следует определиться с материалом трубопрокатных изделий. Допускаются изделия из металлопластика, полиэтилена, оцинкованные или медные. Самые популярные модели — металлопластик и полимер.

Качество сооружения зависит от прочности материала и целостности контура. Не допускается укладывание труб на поверхность, которая имеет уклоны и неровности больше 5 мм.

Монтаж, пропорции и шаг петли

Монтаж тёплого пола по грунту нужно производить по предварительно подготовленному плану  укладки. Если помещение не прямоугольное, то надо составлять схему из отдельных прямоугольников, со своим витком петли.

В каждом участке, с учётом предназначения зоны и желаемого уровня нагрева, контур может располагаться по типу змейки или улитки.

При проведении работ нужно соблюдать некоторые правила:

1. Для недопущения перегрева конструкции, надо правильно разместить трубы по поверхности площади. Они располагаются плотнее по периметру, а в центре делается более редкий контур. Отступать от стен нужно примерно 15 см.
2. Шаг между элементами отопления, не зависимо от способа укладывания, должен составлять 0,3 метра.
3. В местах стыка плит и перекрытий, трубопрокатные изделия следует отделять металлической гильзой.
4. Размер контура не должен превышать 100 метром, так как понизится уровень отдачи тепла.

Укладываться контур может одним из двух вариантов:

• бифилярным (спиральным) — характеризуется равномерным обогревом, процесс не сложный, так как угол изгиба 90 градусов;
• меандровым (в виде зигзага) — происходит остывание теплоносителя в период прохождения по магистрали, тем самым прогрев пола становится не равномерный.

Крепление системы осуществляется к бетонному основанию через нижний слой утеплителя дюбелями. Каждая ветка трубопровода, вне зависимости от выбранного варианта раскладки контура, должна выходить к распределительному шкафу.

Концы трубопровода подключаются к корректорному узлу при помощи опрессовки или пайки. Каждый отвод необходимо снабдить запорной арматурой, а на подающих участках установить шаровые краны. Кроме того, стоит сделать теплоизоляцию труб выходящих в помещение расположенное рядом.

Перед заливкой окончательной стяжки надо провести опрессовку. В трубах, которые будут подключаться к корректору, должен отсутствовать воздух. Для этого, воздух из них удаляется через сливные краны

Важно, чтобы воздухоотводы в этот момент были закрыты

Тестирование металлических изделий производится с использованием холодной воды, а проверка пластиковых при двойном увеличении давления в трубопроводе.

Заливка цементно-песчаной стяжки

Смесь для заливки стяжки готовится из 1 части цемента, 3 частей песка. Жидкости нужно 200 грамм на 1 кг смеси. Для повышения прочности конструкции добавляется 1 грамм полимерной фибры.

Заливки теплого пола схож с монтажом основания. Рекомендована армированная стяжка толщиной 8 см. Важный момент — эксплуатировать тёплые полы можно только через месяц, это время необходимо для затвердевания стяжки. Кроме того, лишь после этого нужно приступать к монтажу финишного покрытия.

Если грунтовые воды расположены близко к слою пирога тёплого пола нужно позаботиться об их отведении — оборудовать дренаж ниже уровня пола на 30 см.

Дно заполняется речным песком или грунтом со щебнем. Насыпается слоями по 10 см, и смачивается водой. Обычно хватает 3 слоёв, на которые нужно положить геологический текстиль.

Далее надо оборудовать фундамент из битумной мастики или другого гидроизоляционного материала, и уложить полистирольные плиты в качестве теплоизоляции. В дальнейшем схема монтажа водяного тёплого пола не отличается от стандартной укладки.

Согласно анализу специалистов, основной ошибкой при выполнении работ по монтажу тёплого пола по грунту своими рука является нарушение технологии — отсутствие компенсационных промежутков в плите, плохая утрамбованность присыпки, неправильно уложенная гидроизоляция.

Тёплый водяной пол в частном доме по грунту — это сложное сооружение, и к его монтажу надо подходить очень серьёзно. Однако, остановив свой выбор на таком варианте, вы изначально заложите условия для комфортной атмосфере в доме.

Видео инструкции

Водяные теплые полы по грунту — часть 1

Watch this video on YouTube

Полы по грунту. Ошибки. #Полы #Стяжка #Бетонный

Watch this video on YouTube

№4ТЕПЛЫЕ ВОДЯНЫЕ ПОЛЫ ПО ГРУНТУ СВОИМИ РУКАМИ

Watch this video on YouTube
