Паро- и теплоизоляция холодного чердака

Для кровли с холодным чердачным помещением наиболее важно максимально снизить теплопотери через чердачное перекрытие. Как для деревянных, так и железобетонных перекрытий обязательным является пароизоляция

Она укладывается на само перекрытие и обеспечивает защиту утеплителя от паров, которые могут сконденсироваться в теплоизоляторе, пройдя через потолок жилого помещения. В качестве утеплителя могут применяться плитные и насыпные материалы. Пирог потолка состоит из пароизоляции, балок перекрытия и утеплителя.

устройство пирога перекрытия холодного чердака

В перекрытии потолка часто используют следующие виды теплоизоляторов:

• пенополистирольные и пенопластовые плиты;
• минераловатные плиты или маты;
• керамзитовые гранулы;
• шлак топливный или гранулированный;
• опилки с известью или глиной;
• пемза.

Толщину необходимого слоя утеплителя выбирают в зависимости от расчетной зимней температуры при помощи таблицы ниже.

толщина утеплителей для холодных чердаков

Зимнюю температуру рассчитывают по СНиП 2.01.01-82 (строительная климатология и геофизика) или выбирают по регионам РФ из соответствующих климатических карт.

Утеплитель укладывают между лагами или балками потолка, а сверху делают дощатый настил для чердачных ходов. Лаги, обычно, имеют толщину 50 мм, а доски для настила 25-35 мм толщиной.

Состав чердачного перекрытия. Чердачное перекрытие по деревянным балкам: обзор лучших конструкций и советы по выбору балок

При строительстве крыши всегда особое внимание уделяется конструкции чердака

Ведь важно, чтобы его перекрытие было сделано технологически правильно, не оказывало излишнего давления на стены и было способно вынести нагрузку от хранящихся под крышей вещей и порой целого набора мебели

Поэтому в этой статье мы подробно с вами разберемся, как правильно должно быть устроено чердачное перекрытие по деревянным балкам: особенности его монтажа, расчета нагрузок и крепления. А в помощь вам будут наши подробные иллюстрации.

Для начала предлагаем вам посмотреть небольшой

Перекрытие – это горизонтальные силовые конструкции, которые разделяют жилой этаж от чердачного помещения, и воспринимает на себя при этом нагрузки от веса всего, что находится под крышей.

Само по себе перекрытие – это необходимый элемент жесткости, который также обеспечивает устойчивость всему строению. Среди всех других мы сегодня выделим чердачное перекрытие, а именно – его конкретный вид. Заметим, что общие правила относится ко всем видам, но некоторые технические особенности в обустройстве чердачного перекрытия по балкам все же есть.

Первая из них – это жесткость и прочность. Т.е. перекрытие должно быть:

• Способным выдержать расчетные нагрузки и при этом не прогнуться, не разрушится. Например, допустимая величина прогиба – всего 1 на 250 от длины пролета.
• Во-вторых, чердачное перекрытие не должно быть хлипким, и ни в коем случае не должно колебаться при перемещении предметов на нем или движение людей.
• И, наконец, шумоизолированным, чтобы избежать неприятных скрипов, когда кто-нибудь поднимется на чердак.

В частном строительстве преимущественно используется два вида перекрытий: деревянные и железобетонные. Первые выстраиваются по прочным деревянным балкам, а вторые – по балкам, плитам и в монолитном варианте. Также сами балки могут быть стальными, если приходится перекрывать достаточно большие пролеты. Но именно в частном домостроительстве на выбор материала перекрытия влияет чаще всего как раз экономический фактор.

Стоимость устройства перекрытий обычно составляет до 20% сметы всего строительства дома, а трудозатраты – целых 25%. Поэтому достаточно популярно все-таки возведение деревянного перекрытия чердака – все благодаря его высоким эксплуатационным характеристикам и хорошей шумоизоляции.

И еще один важный момент: при изготовлении деревянных чердачных перекрытий вам не понадобится тяжелая грузоподъемная техника, особенно бетононасос.

Виды перекрытий по материалу

• Деревянные;
• Железобетонные;
• Металлические.

Однако в некоторых случаях при строительстве дома можно обойтись без них, потому что по конструктивному устройству используются следующие виды перекрытий:

• безбалочные: монолитные, плитные;

• кессонные, шатровые, сводчатые;
• сборно-монолитные;
• перекрытия из плит газобетона.

Одни перекрывающие системы держатся на горизонтальных балках. Для монтажа других балок они не требуются, достаточно плит нужных размеров, заказанных на заводе. Укладываются в доме с использованием грузоподъёмной техники. А монолитные перекрытия заливаются прямо на стройплощадке. Сборно-монолитные устройства между этажами – это сочетание балочных опор и бетонного монолита.

Кессонные горизонтальные конструкции используются обычно для обустройства потолка. На нижней их стороне имеются рёбра, составляющие прямоугольники, в совокупности напоминают поверхность вафли. В частном домостроении используются очень редко. А шатровое перекрытие – это плоская плита, окаймлённая рёбрами. Обычно её одной достаточно для потолка всей комнаты, под размер которой она изготавливается.

В строительной практике используются перегородки со смешением различных материалов. Деревянные балки, чтобы повысить прочность, усиливают металлом. У монолитных конструкций применяется разнообразная не съёмная опалубка. Иногда их основная часть – это пустотелые бетонные панели, а потолок полукруглого эркера – плиты газобетона, которым легко придать любую форму и толщину при помощи ручной пилы.

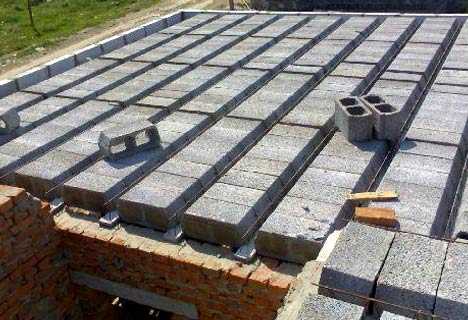

Вариант конструкции перекрытия из газобетонных блоков

Такое разнообразие материалов расширяет архитектурные возможности перекрывающих устройств, их звукоизоляцию и утепление.

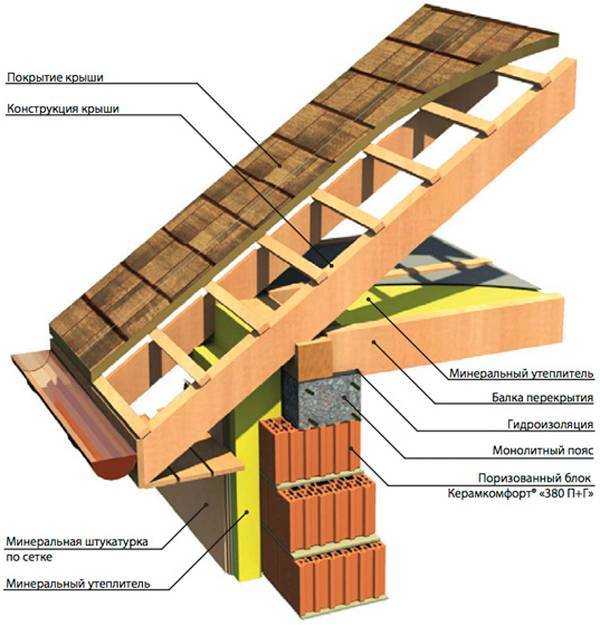

Типы чердачного перекрытия дома

В том случае, если система перекрытий чердака дома имеет балочный тип, то в качестве несущей конструкции в нем выступают балки. Такие балки могут быть выполнены из дерева или металла.

Балки из разного материала могут покрывать разное расстояние между несущими стенами. К примеру:

• Деревянная балка покрывает до четырех метров расстояния;
• Железобетонная балка покрывает до шести метров расстояния;
• Металлическая балка покрывает до девяти метров расстояния.

Если в качестве конструкции чердачного перекрытия выступает плита, то и все давление приходится только на нее. Таким образом, плита и выступает в качестве несущей конструкции. Самыми популярными плитами считаются сплошные железобетонные и многопустотные плиты.

А вот сплошные плиты, которые имеют толщину 120 мм, может перекрыть только четыре с половиной метра.

Перекрытия из железобетонных плит можно использовать в качестве:

• Чердачных перекрытий, которые отделяют чердак от жилого помещения дома;
• Междуэтажных перекрытий, предназначенных для разделения жилых этажей;
• Цокольных перекрытий;
• Перекрытий над подвалом, способных отделить первый этаж дома от подвала.

Утепление перекрытий

Монтаж чердачного перекрытия

Для того, чтобы утеплить чердачные перекрытия можно использовать специальные плиты.

Такие плиты изготавливаются из стеклянного или базальтового волокна и имеют низкую плотность. Укладываются утепляющие плиты между балками перекрытия или же поверх перекрывающей плиты.

Выбор слоя такого утеплителя нужно рассчитывать, основываясь на характеристики теплоизоляции чердачного помещения и кровельного материала.

Для этого существует специальная таблица, составленная по требованиям СНиП. Для того, чтобы лучше утеплить чердачные перекрытия можно добавить утеплительного материала поверх готовой конструкции настила.

Во избежание проникания влажных паров сквозь утеплительный слой, его необходимо защитить пароизоляционной пленкой, которая крепится к утепленной стороне материала.

Материал для утепления должен покрывать всю плоскость чердачного перекрытия. Таким образом, его защищенность от проникновения холодного воздуха будет максимальной.

От того, будут ли использоваться современные теплоизоляционные материалы, зависит довольно много. Во-первых, экономия средств для обогрева дома. А во-вторых, значительное улучшение микроклимата в жилом помещении.

Вышеперечисленные способы утепления и гидроизоляции чердачного помещения способствуют долгой эксплуатации деревянных материалов, которые будут более устойчивы к образованию влаги и гниению дерева.

Точное использование всех строительных норм, предусмотренных СНиПом, позволит владельцу коттеджа или дачного дома быть уверенным в надежной защищенности жилой постройки.

Учитывая постоянную нехватку жилого пространства, вариант с использованием чердака, как дополнительной комнаты, становится подходящим выходом из сложившейся ситуации.

Перекрытие по профнастилу

Утепление чердачного перекрытия

Одним из видов чердачных перекрытий является перекрытие по профильному настилу. Сделать такое перекрытие можно достаточно просто, хотя и устраивается оно сложнее, чем все остальные.

Во-первых, сложности возникают с тем, что под такое перекрытие нужно сделать свою собственную систему опоры.

Как правило, с этой целью используют металлические столбы, которые опираются либо на пол, либо на грунт. Связана такая необходимость с тем, что перекрытие выполненное по профнастилу достаточно тяжёлое.

Выполняется оно следующим образом. Поскольку перекрытие по профнастилу вобрало в себя положительные моменты с двух перекрытий – железобетонного и из досок, то и устраиваться оно будет по их подобию.

Сначала устраивается опалубка, которая может быть сделана из досок. Можно использовать специальную опалубку промышленного изготовления. Такая опалубка выполняется, как правило, из пластика.

Потом в эту опалубку заливается бетон. В бетон не рекомендуется добавлять щебень или гравий, особенно если перекрытие армируется. После того, как бетон набрал свою прочность опалубку можно снимать. Этот момент наступает примерно на 4 сутки после заливки бетона.

Такому перекрытию чердачному, как уже говорилось, не грозит влага — что является несомненным плюсом.

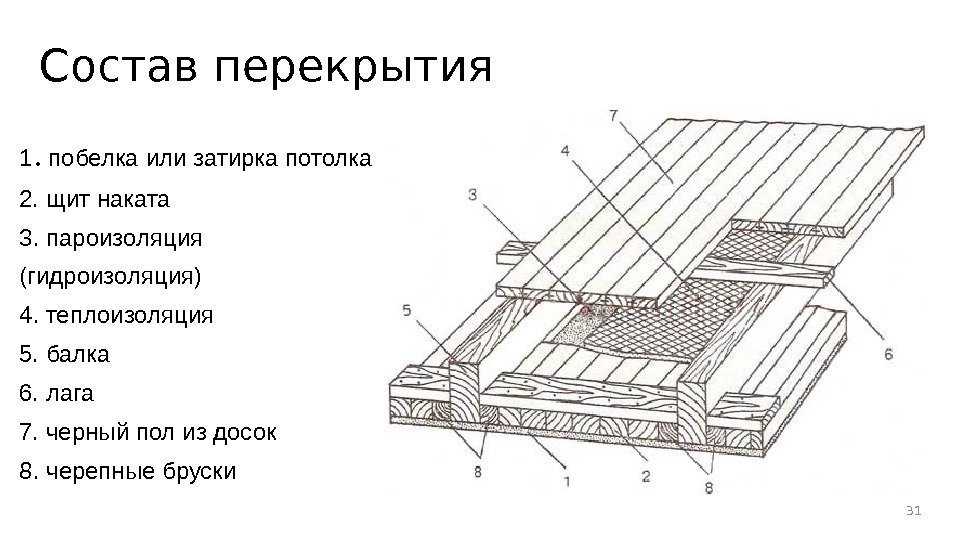

Состав пирога

Если рассматривать деревянное чердачное перекрытие снизу вверх, то есть со стороны нижней комнаты, то пирог будет выглядеть следующим образом:

1. Потолочная отделка в виде гипсокартона или навесного потолка.
2. Черновой потолок, возможно, из плит ОСП или досок, к которому крепится чистовой потолок. На него же укладывается сверху утеплитель.
3. Слой пароизоляции, закрепленный степлером к балкам перекрытия.
4. Балки перекрытия, уложенные на несущие стены.
5. Слой утеплителя между ними по высоте чуть меньше самих балок. Зазор в 1 см нужен для вентиляции между утеплителем и гидроизоляцией.
6. Слой гидроизоляции, прибитый к балкам перекрытия.
7. Черновой пол, настил из досок.
8. Чистовой пол по необходимости, но не обязательно.

Выбор материалов по виду древесины и размерам ↑

При возведении частного дома, когда сооружается межэтажное перекрытие по деревянным балкам своими руками, успех дела во многом зависит от правильности выбора строительного материала. Брусы, являющиеся опорой всей конструкции, не только воспринимают собственный вес – на них давит масса настила, воздействуют эксплуатационные нагрузки.

Перекрытие в доме

Что учитывать при выборе пиломатериала ↑

Для таких целей рекомендуется выбирать древесину хвойных пород или лиственницы, так как такой материал обладает лучшей прочностью относительно древесины лиственных пород. Бруски, доски либо бревна должны быть сухими – допускается влажность, не превышающая 14%. Обычно такую влажность пиломатериал приобретает за год при создании правильных условий хранения.

Замер влажности древесины

У балок не должно быть большое количество сучков, желательно отбраковывать лес, имеющий ярко выраженные косослой либо свилеватость – волокна должны располагаться вдоль бруса или доски. Хорошо, если была проведена обработка пиломатериала антисептиком и составом, повышающим огнестойкость древесины.

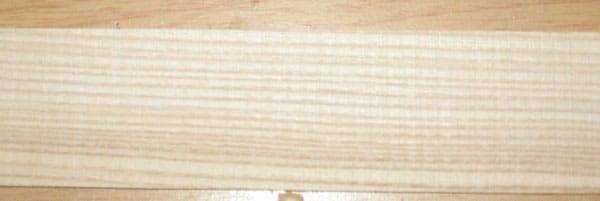

Косослой

Свилеватость

Подбор брусков или бревен по размерам ↑

В зависимости от того, где используются деревянные перекрытия, необходимо делать выбор брусков или досок по размерам сечения, от которого зависит надежность конструкции. Если строится межэтажная площадка, то к сечению предъявляются одни требования, а когда выполняется постройка чердака, толщина балок может быть меньше. Подбирая материал, можно руководствоваться таблицами, дающими возможность рассчитать сечение используемых досок, бревен или бруса.

Расчет сечения бруса в зависимости от длины пролета при ориентировочной нагрузке 350-400 кг/м²

Расчет диаметра бревна в зависимости от длины пролета при нагрузке в 400 кг/м²

Хотя можно не брать повышенное значение нагрузки на полы, если в помещении не планируется размещать большое количество мебели или других предметов интерьера. В этом случае поможет другая таблица, помогающая подбирать сечение балок, учитывая загруженность напольного покрытия в помещении.

Выбор сечения бруса в зависимости от нагрузки и ширины пролета

Подготовка брусков или досок к укладке ↑

Грамотно выбрав материал, приступают к монтажу межэтажного настила. Правильно сделанное деревянное перекрытие в доме обеспечивает крепость всего каркаса строения, а для этого необходимо точно отмерить длину балок и выверено их расположить.

Из подобранного по сечению материала подготавливаются брусы с точным размером, включающим расстояние «запаса», который будет играть роль опоры конструкции на несущие стены. Для опоры необходимо использовать не менее 10 см бруска, а в качестве опорной площадки обычно используют не менее 2/3 толщины стены.

Длина пролета, в котором укладывается перекрытие, для безопасности не должна составлять более 6 м. Идеальное перекрываемое расстояние должно соответствовать 4-5 м. Когда готовится проект дома, проектировщик старается расположить несущие конструкции из древесины таким образом, чтобы брусы располагались параллельно меньшей стороне помещения либо строения.

Рассчитывая шаг, с которым укладываются подготовленные бруски или доски, необходимо использовать данные, отраженные в СНиП 2.01.07-85. Согласно этому документу, нужно руководствоваться следующими значениями допустимой суммарной нагрузки:

• для межэтажных перекрытий, включая цокольные 350-400 кг/м²;
• для не нагружаемого чердачного помещения 130-150 кг/м²;
• для используемого чердачного помещения до 250 кг/м².

Расчет шага распределения брусков или досок

Чтобы правильно распределить слеги, можно использовать таблицу расчета шага, позволяющего сделать перекрытие второго этажа по деревянным балкам достаточно прочным.

Распределение балок под перекрытие

Выбор кровельного покрытия

В первую очередь необходимо определиться: чем перекрыть крышу частного дома? На данный момент существует много разнообразных кровельных покрытий с различными характеристиками.

Рассмотрим основные из них:

Металлочерепица из оцинкованной стали с защитным полимерным покрытием выпускается в листовом виде с имитацией рядов керамической черепицы. Это удобно при крыше простой формы (например, двускатной), но не подходит для конструкций сложных форм из-за большого количества отходов.

Во время дождя металлочерепица достаточно сильно шумит и потому требует дополнительной шумо- и теплоизоляции. Перекрыть крышу дома металлочерепицейбыстро и легко можно своими руками. Материал относится к средней ценовой категории.Похожими характеристиками, но более бюджетной ценой, обладает профнастил, также изготовляемый в виде листов.

Это кровельное покрытие не обладает высокой декоративностью, но легко монтируется и не требует специального ухода.

К экономичным вариантам кровли относится ондулин, представляющий листы прессованного картона с пропиткой битумом. Верхний слой этого материала покрыт минеральной крошкой, что хорошо защищает его от влаги.

Ондулин легко монтируется своими руками даже на сложные конструкции, так как легко и быстро режется.

К минусам покрытия относится быстрое выцветание на солнце и высокая восприимчивость к огню.

К наиболее дорогим кровельным материалам относится мягкая черепица, в основе которой лежит стеклохолст с нанесенными с одной стороны битумом и минеральной крошкой с другой.

Покрытие отлично защищает от влаги, не шумит при дожде, не выгорает на солнце. Гибкая черепица быстро и легко монтируется даже на крыши сложных конструкций, легко режется.

К недостаткам можно отнести достаточно долгий процесс укладки, требующий соблюдения целого ряда условий.

Дорогим удовольствием для крыши станет керамическая черепица, изготовленная путем обжига натуральной глины и покрытием глазурью.

Этот материал имеет высокие эксплуатационные характеристики: долгий срок службы, подавление внешних шумов, сохранение декоративного вида.

Однако материал имеет большой вес и нужно критично оценить состояние фундамента дома и самой стропильной системы на предмет того, выдержат ли они подобную нагрузку.

Помните, что правильно выбранный кровельный материал – это половина успеха в деле перекрытия крыши.

Определение необходимого количества кровельного материала зависит от площади крыши, рассчитать которую несложно самостоятельно.

Важно прибавить к полученному числу квадратных метров 10-15% из-за укладки кровли внахлест и до 25% если крыша имеет сложную форму и потребует частой резки материала

Виды

Для строительства чердачных перекрытий можно использовать различные по весу, несущей способности, долговечности и, конечно, цене материалы. Выбор вида конструкции зависит от характера использования подкровельного помещения, совокупного веса перекрытия и оборудования, которое будет установлено на чердаке. Различают следующие виды чердачных перекрытий:

1. Деревянные. Для обустройства перекрытий частного дома можно использовать деревянные балки с сечением 150х150 мм или 200х200 мм. Достоинство этого способа в том, что дерево очень прочный, но легкий материал, поэтому он не оказывает дополнительной нагрузки на фундамент сооружения. Кроме того, большим плюсом является демократичная цена и доступность этого материала. Однако, чердачное перекрытие с деревянными балками используется только если размер дома не превышает 6-10 метров, так как это максимально возможная длина стандартных пиломатериалов.

2. Металлические. В качестве балок можно использовать металлические двутавры. Они очень прочные, выдерживают без деформации огромный вес, однако, и сами весят прилично. В деревянных домах металлические перекрытия практически не используются, а вот для кирпичных и газобетонных сооружений – это оптимальный вариант.

3. Железобетонные. Формованные балки перекрытий из армированного сверхпрочного бетона используются для больших домов, так как они имеют большой вес и длину.

Материалы

Независимо от выбранной конструкции, для основного элемента предпочтительно использовать древесину хвойных пород, так как она наиболее устойчива к повышенной влажности, грибкам и гниению. Балки 15х20 см обеспечивают достаточную изоляцию, но более тонкие балки (5х10 см) непрактичны. Пространство между балками заполняется слоями пароизоляции, теплоизоляции и гидроизоляции. К опорам лучше крепить не доски, а фанеру толщиной 1,5-2 см.

Для крепления панели пола к ней прибивают деревянные бруски 5х5 см, свес которых позволяет крепить доски или панели. Рулон крепится к балкам с помощью саморезов. Для изоляции в каменной кладке можно использовать различные материалы. Когда балка вставляется в стену, ее заполняют цементным раствором (если толщина кладки составляет два кирпича) или оставляют открытой (если толщина стены составляет 2,5 кирпича).

Большинство семейных домов имеют деревянные балки. Это достаточно прочный и недорогой материал. Однако мансарду с деревянными балками можно построить только в том случае, если ширина и длина дома не превышает 10 метров, так как древесина больших размеров доступна не везде.

Металлическая балка (двутавр) прочнее деревянной конструкции — она может выдержать значительную нагрузку без повреждений. Недостатком этих преимуществ является большой вес конструкции, что не позволяет использовать ее в деревянном доме. Железобетонные балки, которые изготавливаются из тщательно отформованного железобетона, подходят для использования только в многоэтажных домах.

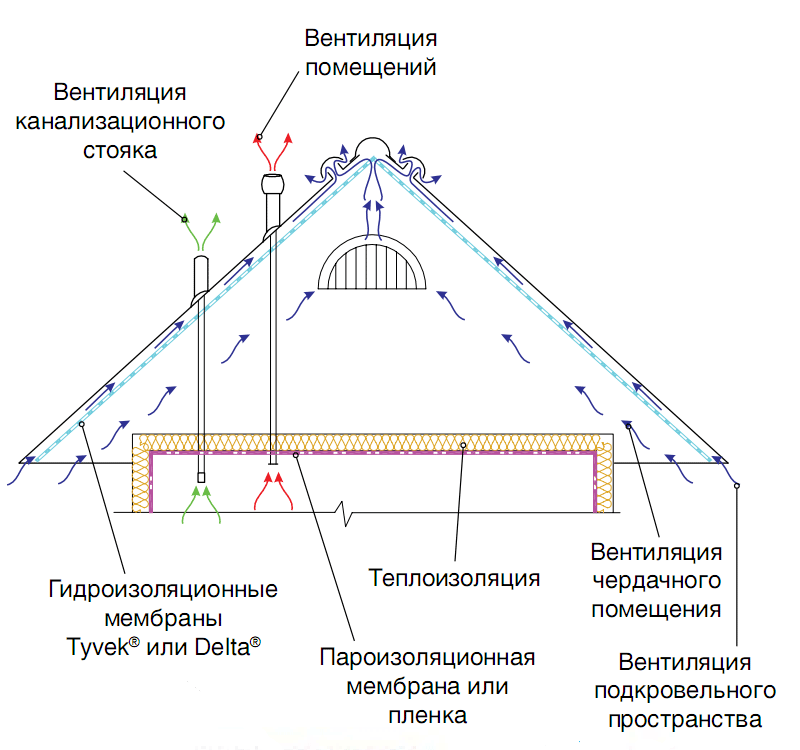

Температурный режим холодного чердака

Чтобы на крыше не образовывались наледи и сосульки, необходимо поддержание на чердаке правильного температурно-влажностного режима. При недостаточной толщине теплоизоляционного материала происходят значительные тепловые потери через перекрытие. Теплый воздух, нагревая кровельное покрытие, вызывает подтаивание снега и образование наледей. Правильно подобрав слой утеплителя этого можно избежать.

Оценить эффективность теплоизолятора можно с помощью температурного замера верхнего слоя утеплителя. Электронный термометр погружают в утеплитель на 10-20 мм. Снятые показания температуры должны соответствовать значениям в таблице ниже.

соотношение температуры воздуха и утеплителя на чердаке

Как видите, устройство пирога холодного чердака не отличается особой конструктивной сложностью. Главная задача – обеспечить необходимую интенсивность проветривания и толщину теплоизоляционного слоя в перекрытии потолка.

Пароизоляция

Пароизоляционная пленка предохраняет деревянные перекрытия балок от влаги, образующейся в воздухе жилых помещений. Кроме этого, она предохраняет перекрытия от появления плесени и грибка в теплоизоляционном материале.

Несмотря на то, какое сделано чердачное перекрытие, пароизоляция для пола должна образовывать сплошной ковер, не допускающий проникновения конденсата

Особое внимание нужно уделять на стыках со стенами, где большая вероятность проникновения конденсата. Для этого укрывная пленка накладывается внахлест и края ее склеиваются скотчем. Пароизоляция под утеплитель

Пароизоляция под утеплитель

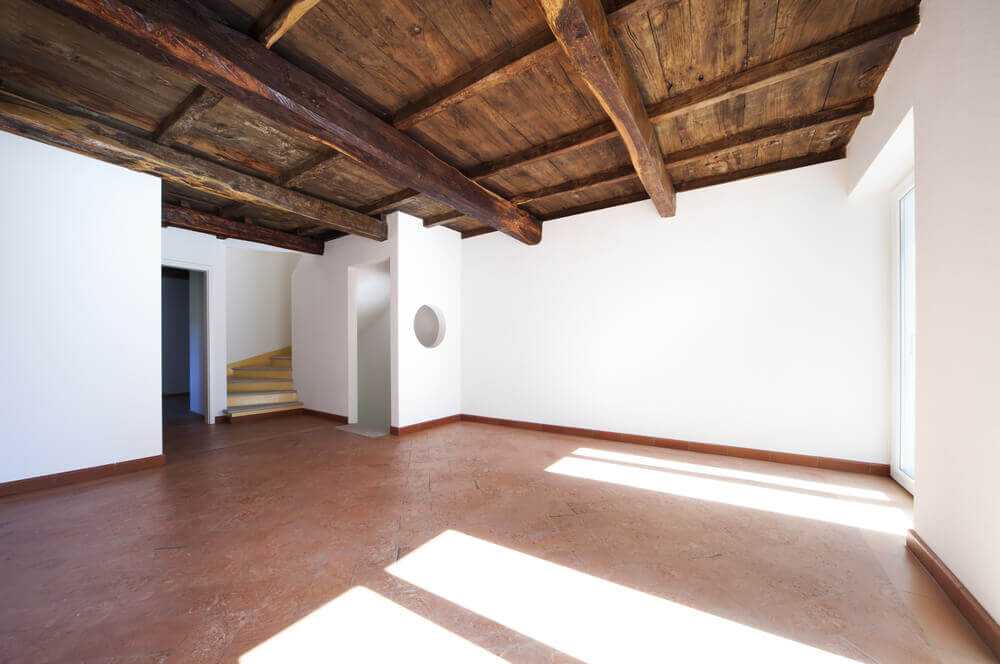

Деревянные межэтажные конструкции

Меэтажная конструкция из дерева

Традиционно при возведении деревянных и каркасных малоэтажных архитектурных жилых строений применяются балочные межэтажные конструкции из дерева. Однако деревянные балки перекрытия не рекомендуется устанавливать на пролетах шириной более 5 метров.

На заметку!Если вы планируете обустраивать межэтажное разделение в доме с применением балок из дерева, то рекомендуем ознакомиться с техническими условиями на них.

На верхней стороне межъярусной перекрывающей конструкции, как правило, укладывают настил, выполняющий роль пола. Если под перекрытием будет находиться жилая комната, то снизу его также подбивают досками, оформляя потолок. В образовавшейся пустоте укладывают тепло- и звукоизолирующий материал.

Достоинства деревянной межэтажной конструкции:

• деревянное перекрытие достаточно просто и оперативно можно смонтировать даже самой сложной конфигурации без привлечения специализированной техники, например, крана;
• есть возможность получить довольно легкую, но прочную конструкцию при сравнительно недорогой стоимости.

Основным минусом является повышенная огнеопасность. К тому же при неправильной обработке древесина спустя некоторое время начинает гнить и заражаться жучком-короедом.

Особенности обустройства деревянной межэтажной конструкции

Традиционно деревянное перекрытие монтируется в несколько этапов:

• Установка балок из дерева.

  Перед монтажом эти элементы несущей конструкции необходимо тщательно обработать антисептическими и огнезащитными составами. Если в качестве опоры будет использоваться стена из кирпича, бетона, пеноблоков или газобетона, то концы балки нужно обмотать двумя слоями рубероида. После установки ее в посадочное гнездо свободное пространство рекомендуется заполнить утеплителем, к примеру, монтажной пеной.

• Установка наката.

  Его делают из щитов, собранных из досок. Накатные пластины крепятся к специальным брусьям, имеющие сечение 4*4 либо 5*5 см, называемыми черепными. А их заранее прибивают к боковым граням несущих балок. На накат уже фиксируют «чистый» потолок.

На заметку! Для грамотного подбора материалов, используемых при обустройстве наката, советуем ознакомиться с конструкциями деревянными для строительства. А также с деталями и изделиями из дерева для малоэтажных жилых зданий.

Укладка изолирующей прокладки. Для обеспечения хорошей звуковой и тепловой изоляции пустоты деревянной межэтажной конструкции непременно заполняют утепляющим материалом. В качестве утеплителя можно использовать минеральную вату, пенопласт, керамзит и даже стружку либо солому.

Применение «ватных» матов более предпочтительно перед другими «собратьями» — по весу вата намного легче керамзита, что позволяет значительно уменьшить нагрузку на перекрытие. Благодаря волокнистой структуре она способствует свободному проникновению воздуха между помещениями. К тому же данный утеплитель отличается достаточно высокими изолирующими параметрами.

На заметку!Перед обустройством изолирующей прокладки необходимо непременно между балками расстелить специальную пароизоляционную пленку, пергамин либо толь. При этом их концы должны заходить на несущие элементы межэтажной конструкции на высоту не менее 5 см.

Толщина изолирующей прокладки из любого материала должна быть больше 10 см. А при разделении холодных и отапливаемых помещений – в два раза толще.
