Теплый пол по грунту в частном доме: схема устройства водяного теплого пола, конструкция., как сделать слои своими руками, состав пола с водяным отоплением

Порядок выполнения работ

Если пол заливается на грунт, то порядок производства работ выглядит следующим образом:

разметка по стенам, которая ограничивает уровень бетона;
уплотнение грунта основания (выполняется трамбованием);
укладка сыпучих материалов (песок, щебень, керамзит);
укладка составляющих пирога под бетон по порядку;
армирование при необходимости;
монтаж направляющих реек или опалубки при большой толщине конструкции;
подготовка раствора;
заливка пола.

Схема заливки бетона на пол

Если планируется создание системы теплых полов, то трубы следует уложить до начала изготовления пола, сразу же после армирования.

Что нужно знать перед возведением

Перед тем, как приступить к сооружению пола по грунту, необходимо получить достаточно полную информацию о составе почвенных слоев на участке, глубине залегания грунтовых вод и размерах сезонных колебаний их уровня.

Эти данные позволят решить, имеется ли возможность для создания полов по грунту с достаточной степенью безопасности для постройки и ее жителей. Рекомендуется создать качественную дренажную систему, способную обеспечить отвод почвенной влаги в случае повышения ее уровня.

Затем следует определиться с толщиной подготовительных слоев засыпки

Этот вопрос имеет особую важность, поскольку их необходимо тщательно утрамбовать. Чем толще слой, тем сложнее добиться достаточного уплотнения

При этом, добиться природной плотности трамбовки слоя засыпки на практике невозможно

Подготовительный слой непременно даст некоторую усадку, величина которой будет прямо пропорциональна его толщине

При этом, добиться природной плотности трамбовки слоя засыпки на практике невозможно. Подготовительный слой непременно даст некоторую усадку, величина которой будет прямо пропорциональна его толщине.

Слой подбетонки (черновой стяжки) рекомендуется заливать на полотно геотекстиля. Это позволит сохранить воду в массиве бетона и обеспечит нормальную кристаллизацию материала. Если производить заливку непосредственно на подготовительный слой, влага из бетона будет впитываться в него и нарушит процесс затвердения, что в результате ослабит стяжку.

ВАЖНО! При заливке всех бетонных слоев необходимо полностью выдерживать срок, необходимый для кристаллизации материала и набора технологической прочности. В противном случае возникает риск деформации или разрушения подстилающих слоев, возникновение дефектов геометрии пирога пола и потеря общей прочности

Перед началом работ необходимо убедиться, что произведен ввод всех коммуникаций, проходящих под уровнем пола

После создания пирога пола по грунту выполнение ввода коммуникаций будет затруднено и потребует более сложных методов решения вопроса

Перед началом работ необходимо убедиться, что произведен ввод всех коммуникаций, проходящих под уровнем пола. После создания пирога пола по грунту выполнение ввода коммуникаций будет затруднено и потребует более сложных методов решения вопроса.

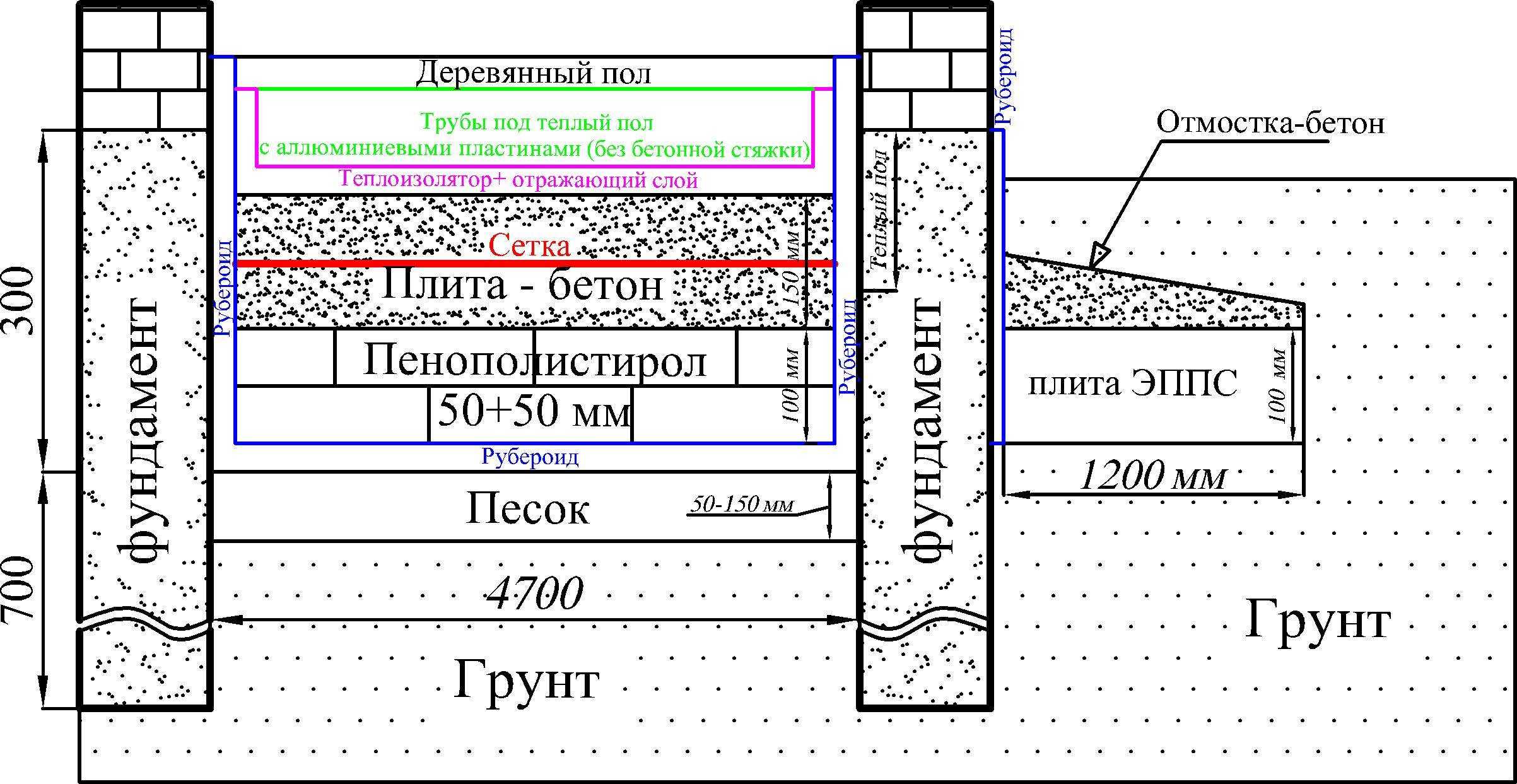

Схема стяжки пола по грунту

Чтобы стяжка для пола в частном доме была правильной и отвечала всем требованиям СНиП, выполняется она в 8 этапов. В итоге получается «пирог» из следующих слоев:

Подготовленной глины. Этот слой необходимо заливать, чтобы создать барьер для грунтовых вод.
Песчаной подушки. Песок в этом случае можно использовать любой, даже непромытый.
Щебня фракциями 40-60 мм.
Полиэтиленовой пленки, не позволяющей раствору заливаться на подушку. Материал укладывается без его разрезания, своего рода рукавом, поэтому по факту получится два слоя полиэтилена.
Черновой стяжки, толщиной не меньше 80 мм. Для раствора готовится смесь из промытого или карьерного песка, щебня (размер фракций 10-20 мм) и ЦП, марки не ниже 300. Армирование для этого слоя выполнять не нужно, достаточно добавить в раствор стальную фибру.
Гидроизоляции рубероидом.
Утеплителя. В качестве теплоизоляции стяжки в частном доме необходимо применять только ЭППС (экструзионный пенополистирол) толщиной не меньше 50 мм.

Чистового бетонирования. Для финишной заливка стяжки пола используется смесь, в которую входит исключительно речной песок и бетон более высокой марки. Также этот слой обязательно армируется.

Важно! Порядок слоев менять не стоит, так как если засыпать песок поверх щебня, что через некоторое время он станет опускаться вниз, что обязательно приведет к проседанию и разрушению всего перекрытия. Первые три слоя позволяют отсечь капиллярный подъем воды. Сперва «основной удар» на себя принимает глина, потом песок ослабляет водоподъем и снижает давление, а щебенка не допускает подъема вовсе

Если вас интересует, как правильно сделать стяжку пола на грунт, то выкладывайте каждый из этих слоев толщиной не меньше 100 мм. Также необходимо учесть трамбовку, которая обычно выполняется при помощи самодельных приборов, весом до 80 кг

Сперва «основной удар» на себя принимает глина, потом песок ослабляет водоподъем и снижает давление, а щебенка не допускает подъема вовсе. Если вас интересует, как правильно сделать стяжку пола на грунт, то выкладывайте каждый из этих слоев толщиной не меньше 100 мм. Также необходимо учесть трамбовку, которая обычно выполняется при помощи самодельных приборов, весом до 80 кг

Первые три слоя позволяют отсечь капиллярный подъем воды. Сперва «основной удар» на себя принимает глина, потом песок ослабляет водоподъем и снижает давление, а щебенка не допускает подъема вовсе. Если вас интересует, как правильно сделать стяжку пола на грунт, то выкладывайте каждый из этих слоев толщиной не меньше 100 мм. Также необходимо учесть трамбовку, которая обычно выполняется при помощи самодельных приборов, весом до 80 кг.

Если изготовить стяжку пола для дома своими руками с соблюдением этой последовательности, то на полученную плиту можно уложить любой «половой» материал.

Подробнее о слоях стяжки, смотрите на видео:

Важно! К общей высоте всего пирога необходимо прибавить еще 50 мм. Однако, перед тем, как сделать стяжку пола своими руками в частном доме, необходимо уточнить этапы создания перекрытия. Однако, перед тем, как сделать стяжку пола своими руками в частном доме, необходимо уточнить этапы создания перекрытия

Однако, перед тем, как сделать стяжку пола своими руками в частном доме, необходимо уточнить этапы создания перекрытия.

Тепло- и гидроизоляция

Гидроизоляция чернового пола: лаги, полиэтилен, краевая полоса.

Рекомендуется заливать черновую толщиной 8-10 см. Можно заливать ее непосредственно на утрамбованный грунт, покрытый плотной полиэтиленовой пленкой или другим изоляционным материалом без повреждений. Для обеспечения герметичности соединений материал укладывают внахлест, а стыки проклеивают скотчем.

Чтобы создать более надежную гидроизоляцию, предварительно на грунт укладывается слой песка (около 10 см), увлажняется и утрамбовывается, а сверху покрывается щебнем/гравием/керамзитом (около 10 см). Благодаря песку и щебню стяжка надежно защищена от проникновения грунтовой влаги. Сверху наносится специальный битумный рулонный материал, подходящие полимерные мембраны или полиэтилен. При укладке изоляция должна заходить на стены на высоту примерно 15-20 см, излишки срежутся после завершения чистовой стяжки.

Обязательно производится утепление по грунту, по плитам перекрытия – при необходимости. Для создания теплоизоляционного шара используют керамзит или плотные пенополистирольные плиты, утеплитель должен быть жестким. Керамзит более долговечен и надежен, при этом он обладает немного худшими показателями теплоизоляции.

Технология строительства

Существует два способа устройства полов по грунту:

По бетонной подготовке;
Без чернового слоя бетона непосредственно на уплотненное основание (подушку).

Первый способ сегодня используется редко. Он был разработан в то время, когда для защиты пола от влаги использовался рубероид. Для его наклеивания делали слой бетонной подготовки (черновой пол).

Второй вариант проще и дешевле. Современные гидроизоляционные материалы можно стелить прямо на балластную подушку без наклейки на твердую основу.

Процесс устройства бетонного пола по грунту начинается с отсыпки подстилающего слоя. Перед этим должна быть завершена прокладка сетей водопровода и канализации.

Для подсыпки можно использовать любой хорошо уплотняемый грунт. Для этого подойдет мелкая щебенка (фракция 5-10 мм), крупный речной песок или песчано-гравийная смесь. Подушку отсыпают слоями по 15 см, проливая каждый водой и уплотняя ручной или механической трамбовкой.

Уплотнение подсыпки вибротрамбовкой

Для улучшения теплоизоляции верхний уровень подушки можно сделать из керамзитового гравия (10 см). Общая толщина балластного «пирога» должна находиться в диапазоне от 30 до 40 см.

Пленочная гидроизоляция, укладываемая под утеплитель, нуждается в защите от повреждения острой щебенкой и продавливания керамзитом. Поэтому подсыпку завершают 5-ти сантиметровым слоем уплотненного песка. Толщина пленки, укладываемой на грунт должна быть не менее 0,4 мм.

Укладывая пленочную изоляцию, ее полосы расстилают с нахлестом в 10-15 см, фиксируя их строительным скотчем. Края напускают на кладку, на высоту равную суммарной толщине утеплителя, бетонной стяжки и финишного покрытия. Между конструктивным «пирогом» пола, стенами перегородками оставляют термозазор шириной 2-3 см. Его заполняют обрезками вспененного полиэтилена или специальной термолентой.

Для утепления основания можно использовать ЭППС (экструдированный пенополистирол), опилкобетон или перлитобетон. Зачастую гидроизоляцию под пенопласт не закладывают, поскольку он практически не впитывает влагу. Сверху его прикрывают полимерной пленкой. Она защищает утеплитель от разрушающего действия щелочной среды цементного раствора.

Под легкий бетон на опилках и перлите полиэтиленовая пленка нужна. Толщина перечисленных теплоизоляторов неодинакова. Для ЭППС она составляет 50 мм. Слой опилко и перлитобетона должен быть не менее 10 см.

Уложив теплоизоляцию, по ее поверхности делают бетонную стяжку на мелкозернистом наполнителе (фракция 5-10 мм, толщина 10 см). Работу выполняют в два этапа. Сначала заливают слой толщиной 5 см и укладывают на него стальную сетку (ячейка 10х10 см, диаметр проволоки 3-4 мм). После этого толщину стяжки доводят до проектного уровня, определяемого расчетом предполагаемых нагрузок. Рекомендуемый класс бетона В12,5.

Именно так получают правильный пирог полов по грунту при низком уровне почвенных вод. Черновая бетонная подготовка под жесткий утеплитель не делается. Реальной пользы от нее нет, а рост стоимости 1м2 готовой конструкции весьма ощутимый.

Установка системы подогрева (теплый пол) меняет технологию и последовательность работ. В этом случае сначала по утрамбованной подушке заливают черновую бетонную подготовку и раскладывают слой гидроизоляции. Уложив утеплитель (ЭППС), к нему фиксируют трубы и делают выравнивающую стяжку из бетона. Армирующую сетку укладывают над трубами или греющим кабелем.

Попутно отметим, что полы по грунту можно делать не только в кирпичных, блочных, но и в деревянных домах. При грамотном подходе балластная засыпка не оказывает негативного воздействия на древесину.

Один из вариантов правильного сопряжения такой конструкции с рублеными стенами показан на схеме ниже.

Узел сопряжения с деревянной стеной

При низком УГВ бетонную плиту, лежащую на глине или на слое уплотненной гидроизолированной подсыпки, делают в подвальных помещениях. Это весьма распространенный вариант в коттеджном строительстве.

Технология и материалы для армирования

Основным условием при проектировании бетонного пола по грунту является рациональное сочетание прочности конструкции и бюджета строительства. Возможны два варианта:

если технология соблюдается неукоснительно, тяжелые перегородки и внутренние несущие стены опираются на собственный фундамент, армирование производится проволочными сетками ВР, изготовленными по ГОСТ 8478 (толщина проволоки 5 мм, ячейка 10 х 10 – 20 х 20 см);

Сетка Вр1.

если указанные ограждающие конструкции по каким то причинам планируется опереть на плиты полов, по всей длине перегородки изготавливается ребро жесткости, направленное вниз, усиленное каркасом из двух продольных поясов арматуры периодического сечения диаметра 8 – 12 мм, обвязанных квадратными хомутами или вертикальными, горизонтальными перемычками.

Арматурный каркас для ребра жесткости.

В последнем случае ребра жесткости создаются за счет разрывов в слое утеплителя, расположенного под стяжкой пола по грунту.

Расположение арматуры в пироге пола по грунту

В любых железобетонных конструкциях армирование решает основную задачу – восприятие растягивающих нагрузок. Так как силы пучения снизу полов отсутствуют, в верхнем уровне конструкции сетка не нужна. Она должна размещаться, как можно ближе к подошве плиты с учетом требований:

рекомендуемый защитный слой – 1,5 – 3 см;
общая толщина стяжки – от 5 см по нормативам СП 31-105, в пределах 10 см на практике (если имеются контуры теплого пола).

Слои пола по грунту.

Поскольку трудозатраты на изготовление сетки из проволоки слишком высокие, предпочтительнее приобретение готовых изделий Вр в строительных магазинах.

Фиброволокно и сетки ВР

При изготовлении пола по грунту оптимальным вариантом является армирование сетками Вр. Стекловолоконная арматура имеет слишком высокий коэффициент растяжения линейного, поэтому трещины начинают раскрываться в бетонной стяжке до того, как прутки начинают воспринимать растягивающие нагрузки.

Металлическая и полимерная фибра решают другие задачи:

предотвращают усадку смеси при высыхании;
позволяют снизить толщину стяжки;
останавливают расширение возможных микротрещин в процессе эксплуатации.

Фибра полимерная.

Поэтому добавление фибры в бетон не является полноценным армированием полов и стяжек.

Правила укладки сеток

При армировании бетонного пола по грунту достаточно выполнить несколько условий, чтобы обеспечить нормальный эксплуатационный ресурс конструкции. Это соблюдение защитного слоя, минимально допустимого нахлеста и применение досок/щитов при хождении в момент распределения бетона по поверхности.

Защитный слой

Поскольку арматура подвержена коррозии при контакте с влагой, ее размещают внутри бетона, слой которого от поверхности до каркаса называют защитным. Поэтому сетка укладывается, не на поверхность утеплителя, а бетонные или полимерные прокладки необходимой высоты:

при минимально допустимой толщине бетонного пола по грунту 5 см используются элементы высотой 1,5 см;
при больших значениях толщины стяжки можно выбрать прокладки 2 – 3 см.

Обеспечение нижнего защитного слоя.

Боковой защитный слой полов обеспечивается сдвигом сеток от демпферной ленты или полос утеплителя на 2 – 5 см.

Нахлест

Сварные проволочные сетки Вр реализуются рулонами, в строительных магазинах имеются карты кладочных сеток с ячейками разной величины. В любом случае очень сложно подобрать для помещения цельную карту необходимой конфигурации и размеров.

Минимальный нахлест сетки.

Поэтому материал кроится кусками, при армировании пола по грунту следует обеспечить нахлест отдельных карт друг на друга минимум в одну ячейку (10 см). Поскольку проволочные изделия гораздо легче арматурных сеток, в местах нахлеста их рекомендуется зафиксировать проволочными скрутками друг к другу, для предотвращения сдвига.

Монтаж каркасов

Для изготовления ребер жесткости под тяжелыми перегородками верхний слой утеплителя (5 см) укладывается с разрывом, ширина которого чуть больше толщины стены. В эту полость укладывается заранее связанный проволочными скрутками каркас, выполненный по технологии:

по два продольных стержня арматуры сверху и снизу диаметром 8 – 12 мм («рифленка»);
привязанные к ним скрутками горизонтальные и вертикальные перемычки или квадратные хомуты из гладкой арматуры диаметра 4 – 6 мм.

Армирование ребра жесткости.

Соблюдение нижнего и боковых защитных слоев обязательно.

Варианты конструкций бетонного пола по грунту

Прежде чем рассматривать варианты конструкций бетонного пола по подготовленному грунту, ознакомимся с его слоями. Утрамбованный подготовленный грунт служит основой поверхности для укладки слоев бетонного пола. Подушку укладывают из слоя 8−10 см любого чистого песка и крупного щебня. Применяется подушка для выравнивания и для защиты от влаги. Черновая стяжка бетонного пола по подготовленному грунту проводится толщиной 7 см на пленке из полиэтилена и укладывается сверху на подготовленный грунт или на подушку. Армировать ее необязательно, но для изготовления необходимо применять только речной песок и щебень 5−10 мм фракции.

Заливка бетонного пола по подготовленному грунту выполняется толщиной, равной толщине слоя подушки. Проводится заливка без полиэтилена, путем заливания раствора на подушку. Гидроизоляция проводится из рубероида. Утепление бетонного пола по подготовленному грунту проводят с применением ЭППС или пенопласта. Толщину утеплительного слоя укладывают в зависимости от климатических условий. Чистовую стяжку проводят 8−10 см толщиной обязательно с использованием армирующей сетки, а также щебня 5−10 мм фракции и речного песка. Чистовое покрытие выполняют из любого современного напольного материала.

Вариант конструкции бетонного пола по подготовленному грунту с применением гидроизоляции и уровнем залегания грунтовых вод выше 2 м состоит из:

подготовленного грунта;
слоя подушки песчаной;
слоя щебня;
слоя черновой стяжки;
полиэтилена;
рубероидного слоя;
слоя утеплительного материала;
слоя чистовой стяжки с применением армирующей сетки;
чистового напольного современного покрытия.

Вариант укладки при уровне низкого залегания грунтовых вод с подсыпкой состоит из:

подготовленного утрамбованного грунта;
подушки из чистого песка;
полиэтилена;
черновой стяжки;
утеплительного материала;
чистовой стяжки с применением армирующей сетки;
чистового напольного современного покрытия.

Вариант конструкции без подсыпки с заливкой вместо черновой стяжки состоит из:

подготовленного грунта;
заливки;
утеплительного материала;
чистовой стяжки с применением армирующей сетки;
чистового напольного современного покрытия.

Вариант конструкции бетонного пола по подготовленному грунту без подсыпки при уровне низкого залегания грунтовых вод состоит из:

подготовленного грунта;
полиэтилена;
черновой стяжки;
утеплительного материала;
чистовой стяжки с применением армирующей сетки;
чистового напольного современного покрытия.

Вариант конструкция бетонного пола с планированием системы электрического или водяного теплого пола состоит из:

подготовленного грунта;
слоя подушки песчаной;
слоя щебня;
слоя черновой стяжки;
рубероидного слоя;
слоя утеплительного материала;
армированной бетонной стяжки с вмонтированным теплоносителем;
чистового напольного современного покрытия.

Виды черновой стяжки

Черновая, как и обычная стяжка, может быть разных видов. Здесь все зависит от технологии укладки и используемых материалов. Она может быть выполнена как сухим, так и мокрым методом.

Сухая стяжка пола – это своеобразный многослойный пирог, где слоями выступают материал пароизоляционный (или гидроизоляционный), керамзит или песок, выполняющиq роль сухой «подушки», а также любой выравнивающий материал типа ДСП, ОСБ, фанеры или гипсоволокна, в зависимости от пожеланий владельца будущего дома. Нередко материал может быть уложен не в один, а в два слоя, отдельные листы при этом скрепляются саморезами.

Засыпка сухой стяжки по маякам

Мокрая стяжка изготавливается на основе цементно-песчаной смеси, которая будет заливаться поверх ранее уложенных других слоев и тщательно разравниваться. Под ней могут быть уложены гидроизоляционный слой и утеплитель, в обязательном порядке – песчаная подушка.

Мокрая стяжка пола

Полусухая стяжка поверх теплого пола

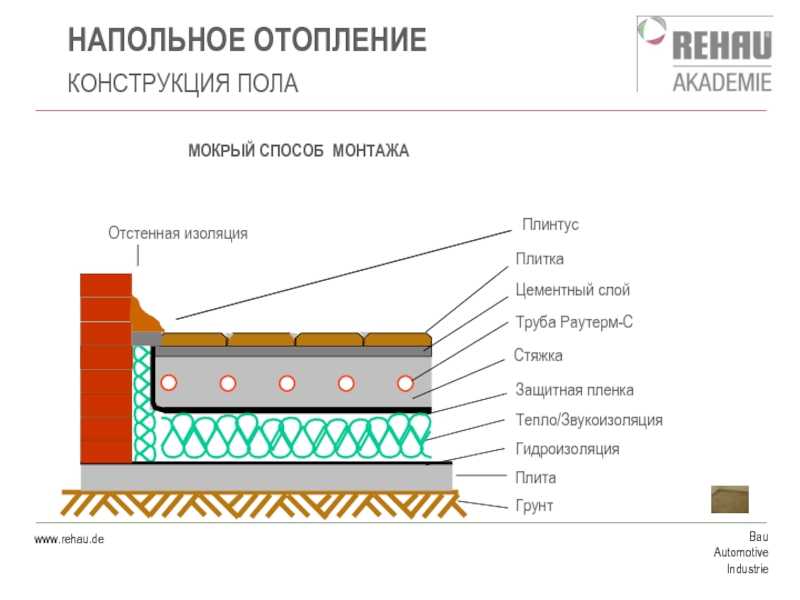

Черновая стяжка пола по грунту под теплый пол. Какой «пирог» должен быть под тёплым полом

Присыпка – изначально на основание засыпается песок. Толщина слоя приблизительно 15 см. осуществляется уплотнение грунта виброплитой. Тщательная трамбовка необходима, чтобы избежать дальнейших просадок грунта. Песок утрамбовывается мокрым способом. В случае близкого расстояния до грунтовых вод, изготавливается дренажная система.
Слой щебня – на утрамбованный слой засыпается щебень или любой другой похожий материал. Выполняется трамбовка. Толщина слоя керамзита или щебня вместе с песком должна быть не менее 30 см. Черновая стяжка – толщина 10-15 см. Перед заливкой бетона изготавливается армирующая сетка. Если фундамент будет иметь большую площадь, обязательно изготовление компенсационных расстояний между зонами. В промежутке укладывается демпферная лента.Монтаж на грунтовое основание без использования отделов для компенсирования нагрузки, приводит к растрескиванию стяжки в процессе высыхания. Предотвратить появление трещин можно также воспользовавшись старым проверенным способом. После заливки стяжка накрывается пленкой и поливается водой каждый день по нескольку раз в течение недели.
Гидроизоляция – стелется по всей площади плиты. Концы изоляции должны находить на стены, приблизительно на 15 см. Остатки которые будут выступать после окончания работ, срезаются малярным ножом.
Теплоизоляция – утепление пола на грунте обязательно. В отличие от обычной стяжки, в процессе монтажа теплых полов необходимо обеспечить экран для минимизации тепловых потерь. В качестве изоляционного материала используют полистирольные плиты или пенопласт. Теплоизоляция грунта выполняется таким образом, чтобы плиты полностью закрывали поверхность стяжки, а по бокам выступали над поверхностью пола на 10-15 см. Оптимальная толщина полистирола 5-10 см.
Армирование и водяной контур – устройство водяного теплого пола по грунтовому основанию выполняется с применение армирующей сетки, уложенной на черновую стяжку. Арматура одновременно служит двум целям: основанием для укладки водяного контура и армирующим слоем, препятствующим разрыву финишного слоя стяжки.
Финишная стяжка – устройство тёплого водяного бетонного пола по грунту заканчивается чистовой цементной стяжкой. Предварительно выставляются маяки, по которым раствор стягивается и расправляется правилом. Так как финишная стяжка является основанием для напольного покрытия, предъявляются высокие требования относительно плоскости.

Подготовка к обустройству бетонной стяжки по грунту

Делаем полы по грунту самостоятельно

Подготовительные работы – обязательный этап создания бетонного пола, именно они занимают львиную долю времени в процессе обустройства стяжки. Но обойтись без них не возможно, если, конечно, не хотите получить низкокачественный результат.

Фильтрующий слой

Первый этап – подготовка грунта и фильтрующего слоя

В первую очередь необходимо заняться уплотнением земли в основании, которое поможет предупредить ее просадку и, соответственно, возможное растрескивание стяжки. Бетонные полы по грунту зачастую обустраивают в комбинации с ленточным фундаментом глубиной не менее 1-1,5 метра, внутри заполненным песком.

Но такой подход не допустим, если дом стоит на глинистом участке. Ведь глина задерживает влагу, поэтому, при наличии песка внутри фундамента, образуется застой воды и под зданием появится настоящий «пруд». Именно поэтому на глинистых территориях обязательно обустройство дренажа.

На фото виден процесс выемки грунта внутри ленточного фундамента

Наиболее оптимален в этом случае следующий порядок действий:

извлеченной при создании котлована глиной заполняется его нижняя часть;
выполняется внутренняя теплоизоляция дома и внешнее утепление фундамента. Эти действия направлены на нивелирование пучения почвы даже при отсутствии в здании отопления;
гравий засыпается на подготовленную землю, а затем тщательно уплотняется. Качество трамбовки в этом случае имеет очень большое значение, поскольку речь идет о предотвращении образования пустот. Осуществляется она с помощью особых трамбовочных механизмов;
на гравий насыпается песок, который тоже тщательно трамбуется и разглаживается.

Толщина фильтрующего слоя зависит от характеристик грунта, как правило, песочная и гравийная подушка не толще 15-20 см каждая.

Засыпка песчаного слоя

Трамбовка песчаной засыпки

Подготовленное основание

Гидроизолирующий слой и черновая стяжка

После засыпки фундамента можно приступать к обустройству гидроизоляции будущей стяжки. Самыми популярными материалами для этой цели считаются поливинилхлорид и битумно-полимерные мембраны. Если уровень влаги для дома находится в пределах нормы, то можно обойтись обычной пленкой из полиэтилена толщиной 250 мкм, которая укладывается в два слоя.

Края гидроизоляционного материала должны быть несколько выше, нежели предполагаемый уровень чистовой бетонной стяжки

Особое внимание стоит уделить укладке гидроизоляции по углам, поскольку именно через них чаще всего проникает влага. Если материал не полностью покрывает периметр помещения, то его элементы укладываются внахлест и фиксируются с помощью скотча

Заливка слоя тощего бетона

Оптимальным материалом для черновой стяжки является «тощий» бетон, в который добавлен щебень. Полученная поверхность не должна быть идеально ровной, да и высокие требования к ней не предъявляются. Вполне достаточно, если она не будет иметь перепады в высоте не более 4 мм. При этом ее толщина должна составлять около 4 см.

Теплоизоляционный слой

Укладка теплоизоляции

Утепление бетонной стяжки – важный этап, поэтому выбору теплоизоляционного материала уделяют много внимания. Он должен обладать такими качествами, как:

высокая прочность;
низкая теплопроводность;
огнеупорность;
удобство в использовании.

Чаще всего предпочтение отдается пенопластовому, пенополистирольному или слою из минеральной ваты. Необходимую толщину материала определяют по месторасположению дома. Например, в средней полосе России для утепления можно использовать плиты толщиной 10 см, в менее теплых регионах – до 20 см.

Уложенный теплоизоляционный материал обязательно накрывают сверху пленкой из полиэтилена, которая выполняет сразу два назначения: препятствует проникновению бетонного раствора в пространство между элементами утеплителя и обеспечивает пароизоляцию.

Опубликовано 01.06.2020 Обновлено 03.06.2020 Пользователем admin

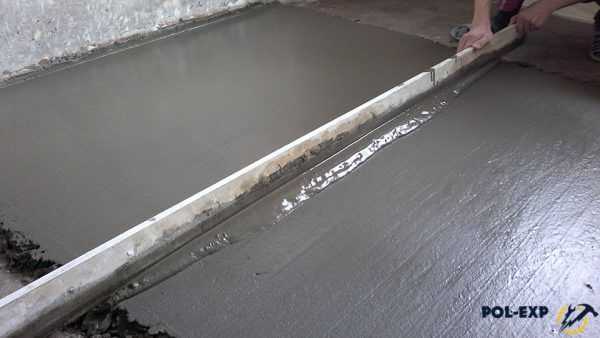

Заливка чернового пола

Заливку бетона лучше делать в один заход, так как в противном случае вам не удастся получить требуемой прочности конструкции. Для заливки лучше заказывать готовый бетон, который доставляется на стройплощадку специальными машинами. Но для экономии денежных средств вполне можно сделать бетонную смесь своими руками из цемента, песка и щебня в соотношении 1:2:4 соответственно.

Заливку рекомендуется начинать с угла комнаты, размещенного напротив двери. За один раз нужно наполнять бетоном несколько зон. Для лучшей усадки смеси можно воспользоваться специальным вибратором. После заливки нескольких зон с помощью правила, установленного на направляющие, производится выравнивание черновой стяжки. На тех участках, где выравнивание окончено, опалубка и направляющие удаляются, а пустоты заполняются бетоном.

После завершения черновой стяжки основание накрывается полиэтиленовой пленкой до полного высыхания бетона (несколько недель). Чтобы уберечь поверхность пола от растрескивания, ее периодически рекомендуется обрызгивать водой.

В большинстве случаев к черновому полу не предъявляются жесткие требования по горизонтальной ровности, так как финишное покрытие позволяет сгладить мелкие дефекты. Но если планируется черновая стяжка под теплый пол, то к процессу выравнивания следует подойти со всей серьезностью. Это обусловлено тем, что теплый пол укладывается между черновым и чистовым слоем, поэтому при неровности базового слоя финишное покрытие будет иметь разную толщину. А это приведет к неравномерности его прогревания.

Что такое Пеноплекс, виды, область применения

Пеноплекс — под этой маркой еще в 1998 году в Ленинградской области стали выпускать экструзионные пенополистирольные плиты — ЭППС. Чуть позже появились заводы в Перми и Новосибирске, потом в Таганроге, два завода в Казахстане, в Тульской области. Так что география мест производства широкая.

Плиты для утепления Пеноплекс имеют оранжевый цвет

Марки для частного строительства

В настоящее время выпускается два типа плит Пеноплекс — для частного и профессионального строительства. Для частного есть три вида: Комфорт, Фундамент и Стена. Названия отражают область применения материалов. Отличаются они плотностью и прочностью на сжатие.

Для стен применяют Пеноплекс Комфорт и фундамент. Чем они отличаются? Прочностью и плотностью

Остальные характеристики одинаковы — производятся они из одного и того же сырья, на том же оборудовании. Но назначение у них разное: Комфорт — звуко-теплоизоляционные, Фундамент и Стена больше направлены именно на теплоизоляцию. Хотя по данным производителя, индексы гашения шума у них одинаковые. Просто в категории Комфорт больший выбор толщины плит: 20 мм, 30 мм, 40 мм, 50 мм и 100 мм. В остальных есть только две толщины — 50 мм и 100 мм.

Какой Пеноплекс для пола под стяжку можно класть из этой линейки? Пеноплекс Фундамент. Он подходит по всем критериям. Рекомендован при устройстве полов по грунту и по бетонной плите, над вентилируемым подпольем, на лоджии или балконе. Не радует только толщина — всего два варианта — 50 мм и 100 мм. Это неудобно, так как необходимая/желаемая толщина часто отличается. Это и ограничивает применение этого типа материала в стяжке.

Для профессионалов

Линейка для профессионалов — Основа, Фасад, Кровля, Уклон, ГЕО и 45. Есть еще блоки и фасонные изделия. Блоки применяются в дородном строительстве и частники пока их не приспособили. Фасонные изделия — вещь полезная для утепления колодцев и решения других подобных задач.

Из всех перечисленных, для стяжки пола рекомендуют использовать ГЕО и Уклон. Разница между ними в форме: ГЕО имеет стандартный вид плит, Уклон — плиты с продольным перепадом высоты. Они пригодятся, если необходимо создать уклон пола. Плотность и прочность у них выше, чем у материалов предыдущей категории.

Характеристики PENOPLEX, которые можно класть под стяжку

Пеноплекс ГЕО удобно использовать под стяжку еще потому, что есть плиты этой категории разной толщины — 40 мм, 50 мм, 60 мм, 80 мм и 100 мм. Легко набирается нужная толщина.

Иногда думают использовать Пеноплекс 45 для пола под стяжку, но эта прочность явно чрезмерна. Этот вид материала используют при дорожном строительстве. В любом доме даже близко такой нагрузки не будет. Так что этот тип ЭППС не стоит использовать.
