Дома из сэндвич панелей: виды, технология монтажа

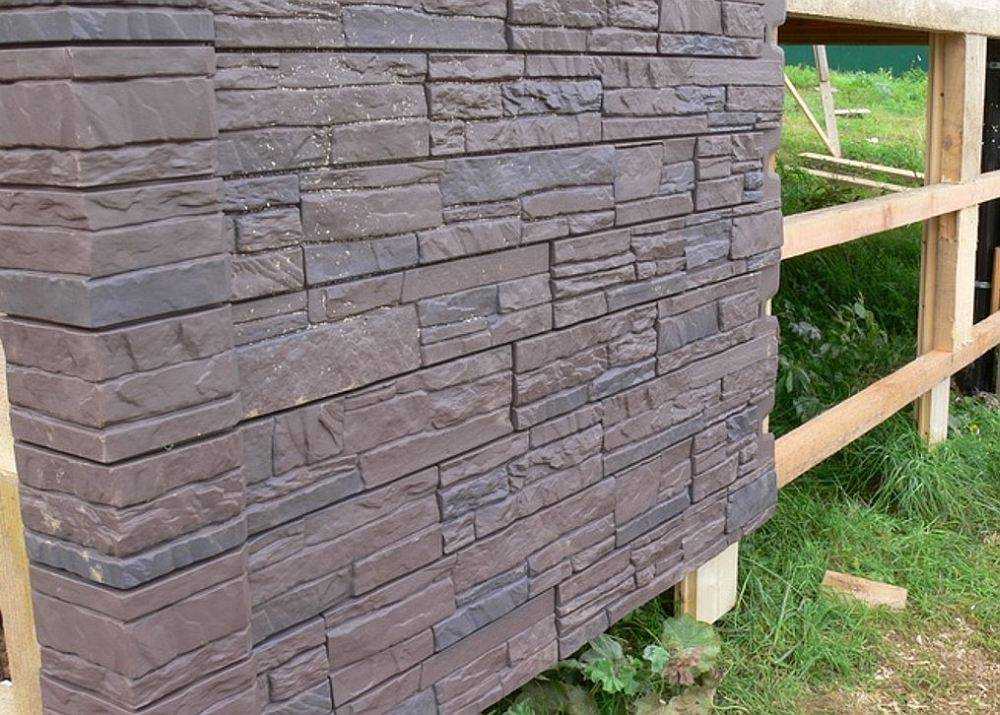

Монтаж цокольных панелей

Самостоятельно обшить цоколь отделочный материалом можно, даже если вы не мастер с многолетним опытом. Для этого необходимо знать технологию выполнения работ и некоторые тонкости.

Этап подготовительных работ

Приступая к работе, внимательно осмотрите поверхность цоколя. Если на ней есть выступающие элементы, которые можно снять, нужно сделать это. Также следует по возможности выровнять рабочую поверхность.

На следующем этапе монтажа фасадных панелей своими руками на стены наносят разметку. Ее качество определяет ровность крепления каркаса, стартового профиля и всей обшивки

Обратите внимание: нижний край цоколя располагают вровень с грунтом, если он не промерзает в зимнее время. В противном случае, его поднимают на 15-20 см

Разметку выполняют выше указанного уровня примерно на 5 см. Для этого используют мелованный или окрашенный шнур. Его крепят на два вкрученных во внешних углах самореза, выставленных по уровню. Шнур натягивают и резко отпускают, “отбивая” линию на стене.

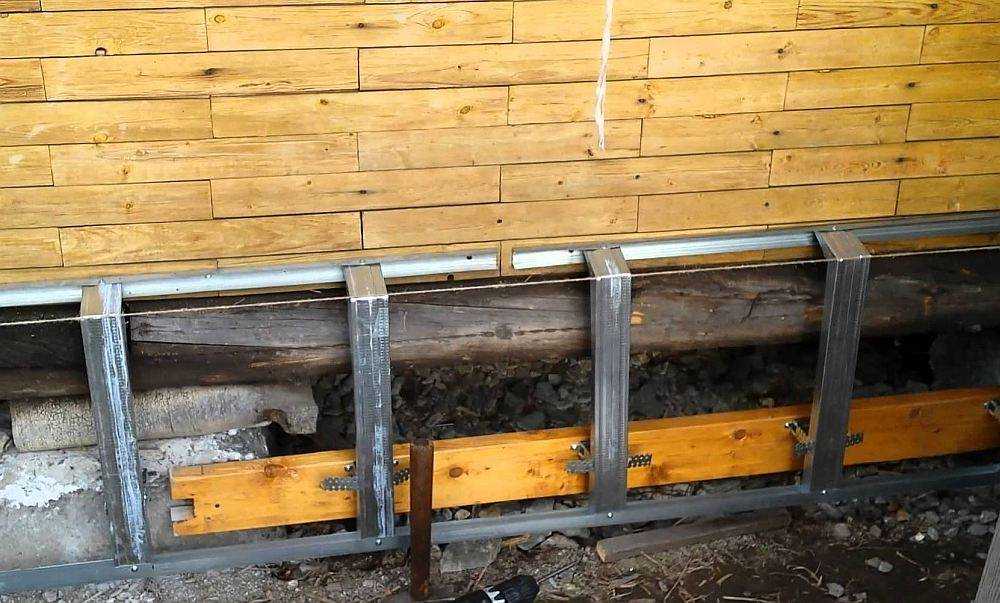

Сборка каркаса и укладка утеплителя

Для обшивки цоколя лучше использовать не деревянную обрешетку, а прочный каркас из оцинкованных профилей. Он выдержит вес как полипропиленовых, так и металлических панелей с утеплителем.

Монтаж конструкции выглядит следующим образом:

На поверхности стены с ориентацией на разметку крепят специальные П-образные скобы. Шаг крепления по горизонтали равен ½ ширины панели, а по вертикали – ½ ее высоты.
В скобы вставляют направляющие профили, выставляя расстояние между ними и стеной с помощью крепежных элементов.
Образовавшиеся ячейки тщательно заполняют утеплителем.
Укладывают слой паропроницаемой мембраны (гидроизоляция).

Каркас может быть однослойным или двухслойным. Во втором случае перпендикулярно направляющим монтируют еще один слой из оцинкованных профилей. В качестве крепежных элементов подойдут саморезы по металлу. В остальном технология неизменна.

Если вы выполняете отделку дома термопанелями, то каркас будет однослойным, а ячейки – без утеплителя. При этом гидроизоляцию укладывают до монтажа профилей.

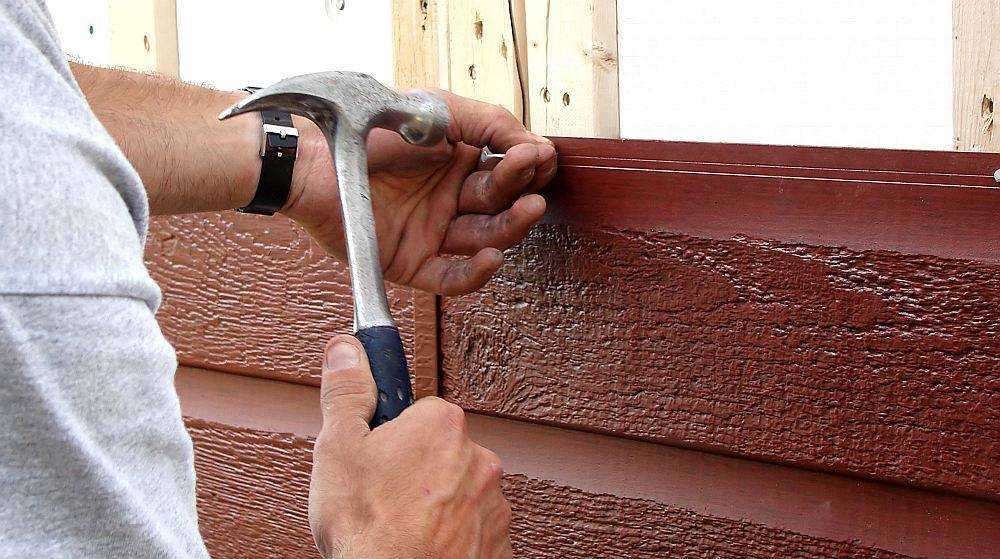

Крепление фасадных панелей

Первый ряд фасадных панелей для обшивки цоколя крепят на стартовый уровень. Его предварительно фиксируют на нижнем направляющем профиле.

Панели устанавливают слева направо. В верхней части их крепят к каркасу саморезами с широкой шайбой. Между собой элементы отделки стыкуют с помощью специального замкового соединения.

Обратите внимание: между шляпкой самореза и каркасом необходимо оставить температурный зазор. Для этого крепежный элемент закручивают до конца, а затем на половину оборота ослабляют. Завершает работу установка декоративной облицовочной планки

Завершает работу установка декоративной облицовочной планки.

Таким образом, многообразие фасадных панелей – это возможность творчески подойти к оформлению дома снаружи. Простота их монтажа – возможность получить бесценный опыт и сэкономить семейный бюджет на услугах специалистов-отделочников.

№3. Тип утеплителя

Слой утеплителя может варьироваться по толщине от 5 до 30 см, причем сэндвич-панели толщиной более 15 см используется преимущественно при обустройстве холодильных камер. В качестве утеплителя могут использоваться такие материалы, как:

минеральная вата;
полистирол;
пенополиуретан.

Все они отличаются определенным набором преимуществ и недостатков. Так, минеральная вата не поддерживает горение и отличается экологичностью, в таком утеплителе не будут жить грызуны

Из минусов стоит выделить гигроскопичность, поэтому герметичности готовой конструкции необходимо уделять огромное внимание, ведь при поглощении влаги ухудшаются теплоизоляционные свойства. Тем не менее, именно минеральная вата сегодня чаще всего используется отечественными производителями при изготовлении сэндич-панелей

Полистирол – долговечный влагонепроницаемый материал с высокими теплоизоляционными свойствами. Он подвержен негативному воздействию солнечных лучей, но благодаря обшивке листами стали этого недостатка удается избежать. Полистирол легко горит, выделяя токсичные вещества, в нем могут жить грызуны.

Пенополиуретан пользуется огромным спросом в ряде стран Европы, так как обладает минимумом недостатков при огромном количестве достоинств, за что его так любят в европейских странах. Среди преимуществ материала стоит выделить устойчивость к влаге: даже если вода и просочится к утеплителю, она не вызовет никаких негативных последствий. Этот тип утеплителя очень легкий, что упрощает транспортировку панелей, их монтаж, уменьшает нагрузку на фундамент. Главное достоинство – низкая теплопроводность, в 2 раза ниже, чем у минеральной ваты, и в 1,5 раза ниже, чем у полистирола. Полиизоцианурат, разновидность пенополиуретана, обладает свойствами самозатухания, и именно он сегодня все чаще используется в качестве утеплителя для сэндвич-панелей. Кроме того, утеплитель не станет местом развития грибка и плесени. Среди минусов стоит выделить возможность повреждения грызунами.

Что такое фасадные панели

Не нужно путать фасадные панели и сайдинг, хотя их назначение совпадает — облицовка наружных стен дома. Фасадные плиты появились сравнительно недавно и активно вытесняют остальные способы защиты зданий от атмосферных и других влияний. Они более толстые и прочные в отличие от сайдинга. Материалы для производства подобного укрытия наружных стен тоже значительно расширили диапазон. Сегодня плиты для фасада применяют как для полного покрытия дома, так и для цокольной облицовки. Их востребованность объяснить просто: такое оформление фасада заменяет многие натуральные материалы, но обходится много дешевле.

Дом, отделанный фасадными плитами, защищен и красив

Виды фасадных панелей

На рынке представлены многочисленные виды фасадных плит:

Поливинилхридные

Недорогой вариант облицовки, который можно крепить на облегченный каркас или прямо на стену при учете идеальной поверхности. Разнообразие форм и цветов может порадовать любого хозяина. Недостатком является отсутствие паропроницаемости и хрупкость. Морозоустойчивость не слишком высокая, поэтому применять такую облицовку в районах Крайнего Севера не стоит. Многие виды виниловых плит горючи, а большинство при горении выделяют вредные вещества.

Фиброцементные

Изготовлены они из бетона и древесных волокон с применением синтетических добавок, которые являются связующим компонентом. Прочная, экологически чистая, паропроницаемая, не горючая фиброцементная облицовка фасадов завоевала рынок многих стран. Имитация натуральных материалов не только во внешнем совпадении, но и по качественным характеристикам. Материал «под дерево» имеет теплоту натуральной древесины, но не горит и не гниет.

Плиты из древесных волокон

Их применяют в основном для легких загородных домов и дач, так как они имеют существенные недостатки: горючесть, подверженность гниению. Зато это одни из самых морозоустойчивых материалов – до 100 циклов, они не подвергаются растрескиванию и являются экологически чистыми.

Из металла с облицовкой из ПВХ

Они изготавливаются из оцинкованной стали или алюминия с виниловым покрытием. Удобны в использовании и монтаже, особенно кассетные виды. Прочные, не подвержены гниению, хорошо защищают дом от шума, пыли и влаги. Недостаток — материал не дышит, внешнее покрытие подвержено горению, немалая стоимость.

Из керамогранита

Этот фасадный материал отличается высокой прочностью, стойкостью ко всем видам грибков и повреждений. Плиты из керамогранита выглядят дорого и стильно. Такие фасады производят впечатление достатка и защищают дом от любых влияний извне. Недостаток в весе панели. Выполнять облицовку в одиночку довольно сложно.

Стеклопанели

Мы привыкли ассоциировать стеклянные фасады с крупными торговыми центрами или офисными зданиями, но стекло все больше имеет спрос у тех, кто хочет придать стенам своего особняка стильный, а иногда и фантастический вид. Используется ударопрочное, часто пуленепробиваемое стекло класса А и В. Применяют армированные стекла, триплекс, стекла из вспененного стеклогранулята. Достоинства таких стен в их красоте и необычности. Недостаток в сложном монтаже и дороговизне.

Термопанели

Конструкция термопанели представляет собой толстый слой пенополиуретана или полистирола, покрытого керамической плиткой для защиты материала от внешних воздействий. Достоинств у таких защитных фасадов масса: высокая тепло- и шумоизоляция, долговечность, морозоустойчивость, ударопочность. Простота креплений шип-паз позволяет легко монтировать такую облицовку.

Сэндвич панели

Они представляют собой два слоя металла, между которыми спрессована пластиковая прослойка и пароизоляционный слой. Это отличный звукоизолятор. Выдерживает любые перепады температур. Такие плиты могут иметь разную поверхность. Не подвержены коррозии и воздействию грибка. Рабочие температуры от -180 до +100 градусов.

Разнообразие облицовки для наружных стен

Плюсы и минусы установки

Отделка здания фасадными плитами имеет больше плюсов, чем минусов, а потому сразу скажем о недостатке. Крепеж фасадной панели осуществляется всегда на специальный каркас, а потому изготовление таких фасадов требует знаний и определенного опыта. Кроме того, стоимость многих материалов довольно высока. Преимущества облицовки стен этими отделочными материалами очевидны:

Защита дома от воздействия высоких и низких температур;
Длительный срок применения от 20 лет и выше. Большинство материалов имеют срок эксплуатации от 50 и более лет;
Защищает стены от грибка и гниения;
Устойчивость к резким перепадам температур;
Большая часть плит изготовлена из не горючего и экологически чистого материала;
Устойчивы к коррозийным поражениям.

Описание элемента

Данный вид фурнитуры относится к декоративным сопутствующим элементам при отделке пластиковых откосов. Как было отмечено ранее, уголок на окно для откоса может применяться для маскировки стыков углов при работе с различными материалами.

Уголок используется для маскировки стыка откоса и стены

Декоративный пластиковый уголок изготавливается по особым технологиям, когда жесткий лист ПВХ перегибают «горячим» способом.

Изделие является универсальным и широко применяется при отделке углов и стыков поверхностей, выполненных из различных отделочных материалов. Виды пластиковых уголков различаются по материалу изготовления и могут быть выполнены в трех вариантах.

Из металла

Из дерева

Из пластика

Наибольшую популярность среди потребителей приобрели пластиковые элементы для отделки откосов пластиковых окон. Цветные элементы можно подобрать к любому цветовому решению интерьера. Ламинированная поверхность может имитировать различные материалы.

Где применяют

Пластиковый уголок для откосов широко распространен при разных видах работ. Он может выполнять декоративную и практическую функцию одновременно.

цветные элементы украшают углы оконных и дверных проемов;

Декоративное украшение оконного проема для установки гипсокартонной конструкции понадобятся элементы из металла для фиксации углов. Направляющие металлические уголки применяют при устройстве откосов из штукатурки. Положительное качество такого способа состоит в том, что направляющие не удаляются, а остаются в теле конструкции, обеспечивая ее прочность;

С помощью металлических уголков фиксируют откосы из гипсокартона при оклеивании стен обоями наклеенные уголки для откосов будут защищать углы стен от повреждений;

Уголок защищает угол стены от повреждения монтаж угловых планок производится для отделки стыков при работе с различными материалами. Элементы могут применяться для наружных откосов.

Наружные стыки также закрывают уголками

Видео о преимуществах дома по каркасной технологии

Долговечность и надежность каркасных домов напрямую зависит от качества строительных материалов, их правильной обработки антисептиками и соблюдении технологии строительства. Правильно спроектированный дом выдерживает землетрясение не менее 7 баллов и уверенно прослужит двум поколениям семьи. В Германии есть примеры домов аналогичной конструкции, простоявшие по 500 лет и более, а это достоинства каркасного дома

Это стало возможно, потому что качеству деревянных конструкций, пропитке их смолами и солью уделялось большое внимание в процессе строительства

Все недостатки каркасных домов можно устранить и минимализировать, но есть один, который мешает полноценному развитию каркасного домостроения – это предвзятость и недоверие к таким домам в России. Время показывает состоятельность каркасных технологий, а уже построенные дома, их несомненные плюсы.

Монтажная нарезка

Панели в любом строительном магазине продаются с защитной пленкой. Перед стартом работ ее нужно убрать изнутри (покрытие голубого цвета). Наружную пленку желательно убирать после завершения всех монтажных процессов.

Нарезка материала выполняется следующим образом:

резка делается на специальных стойках, обладающих мягкой подложкой из войлока или пенопласта;
учитывайте чувствительность покрытия к повышению температуры. Следовательно, во время нарезки используйте мелкозубчатые полотна;
для разреза жести идеально подходят ножницы ручного типа (большие);
после каждого этапа нарезки или сверления убирайте остатки металлической стружки – делать это нужно после каждой операции достаточно аккуратно, чтобы не повредить покрытие.

Достоинства материала

В SIP-панелях гораздо меньше мостиков холода, если сравнить их с обычными энергоэффективными каркасными домами, утеплёнными с помощью минеральной ваты. Но главная проблема каркасной технологии кроется не в самих «мостиках холода». Они важны разве что для каркасов из металла. Довольно просто решить проблему с этими мостиками в любых типах каркаса, например, практически нормой стало обустройство «двойного каркаса». Но в стойках каркаса получается небольшой эффект от устройства теплового разрыва.

Гораздо больше в обычной стене даст увеличение слоя утеплителя. Но и здесь есть своё препятствие. Практически ни одно здание не может себе позволить наличие слоя пиломатериалов в 200 мм и больше. Совершенно иначе ведут себя кровельные сэндвич панели. Технические характеристики их складываются таким образом, что они действительно теплее других материалов, хотя толщина остаётся примерно одинаковой. По заявлениям специалистов, тому есть несколько причин.

У обычных технологий монтажа каркасных стен есть свои дефекты.
Тепловые характеристики этой конструкции со временем снижаются из-за того, что происходит усадка минваты, постепенное увлажнение.
В SIP-панелях используются плотные утеплители, которые гораздо эффективнее обычных. При этом стоимость сэндвич-панелей этой группы остаётся доступной.

Кроме того, наружные стены из этого материала более тонкие, чем в других случаях. Освещенность помещения улучшается именно за счет этого. Любая комната, где есть такие стены, покажется очень светлой при первом знакомстве. Стены обладают малой теплоемкостью, за счёт чего помещение становится более теплым довольно быстро. Вообще канадские дома отлично подойдут не только для временного, но и для постоянного проживания.

Недостатки технологии каркасных домов

От выбора в пользу каркасной технологии людей останавливает, прежде всего, стереотип о недолговечности таких строений. Да, каркасный дом уступает по сроку службы кирпичному. Но использование современных материалов и средств защиты позволило добиться 60-летнего срока службы без затрат на ремонт.
Высокая пожароопасность. Строительство из древесины всегда связано с опасностью возникновения пожара.
Низкий уровень шумоизоляции. При строительстве из древесины достаточно сложно добиться сопротивления вибрационным нагрузкам. Большинство каркасных домов строят из хвойных пород древесины, которые, кроме всего прочего, обладают хорошими резонансными свойствами.
Обязательный монтаж дополнительной вентиляции. Каркасная технология подразумевает отведение паров из толщи стен, но полностью изолирует газообмен и парообмен изнутри дома. Поэтому придется предусмотреть систему вентиляции.

Обзор отзывов жильцов

Мнения реальных владельцев домов из сэндвич-панелей, скорее, благоприятны. Особенно положительно отзываются они о скорости строительства, которая предельно важна для местностей с коротким прохладным летом. Отмечается, что других материалов, которые позволили бы обустраивать сопоставимое по качеству жилище за такую цену, просто не найти. Внутри будет весьма комфортно. Позитивный микроклимат поддерживается как в летнюю, так и в зимнюю пору.

Однако проницаемость сэндвичей для пара относительно слаба. Это означает повышенную нагрузку на вентиляционные коммуникации и необходимость тщательно обустраивать, рассчитывать их. Строить дом из сэндвич-панелей можно своими руками без лишних проблем. Рассказы на форумах про какие-то ужасные запахи совершенно не оправдываются. При этом нельзя забывать и про негативные рецензии, связанные с:

низким качеством отдельных партий продукции;
отсутствием спроса на сэндвичи на вторичном рынке;
проблемами со звукоизоляцией в отдельных проектах.

О правилах перевозки и разгрузки

Специфику перевозки и погрузки сэндвич панелей иногда относят к недостаткам. На самом деле организовать правильную транспортировку материала не так уж и сложно. Перевозить его нужно исключительно в заводской упаковке, в грузовиках, имеющих открытый кузов и открывающийся верх. Кузов должен быть оснащен специальными проушинами для фиксаторов упаковок. Укладывать их можно максимум в два слоя.

Во время перемещения пакеты должны фиксироваться специальными лентами, которые прикрепляются через каждые 1,5 м. На протяжении поездки водитель должен регулярно проверять состояние груза (крепления, натяжение связок и т.д.). При перевозке морем или по железной дороге панели должны упаковываться в деревянные ящики соответствующих размеров.

Перед установкой сэндвич панели нужно подготовить: их очищают от пыли и грязи, с них снимают защитную пленку обшивки, разрезают в случае необходимости, используя электропилы или электролобзики с мелкими зубьями. Жестяные фасонные элементы разрезают ножницами по металлу.

Внимание! Запрещено резать панели, используя газопламенные резаки, т.к. утеплитель может загореться. Порядок установки панелей зависит от проекта и архитектурных особенностей здания, но начинать всегда нужно с нижнего правого или левого угла

Нельзя допускать, чтобы элементы ударялись друг о друга, поэтому во время монтажа их нужно подгонять резиновой киянкой

Порядок установки панелей зависит от проекта и архитектурных особенностей здания, но начинать всегда нужно с нижнего правого или левого угла. Нельзя допускать, чтобы элементы ударялись друг о друга, поэтому во время монтажа их нужно подгонять резиновой киянкой.

Для крепления к каркасу нужно использовать нержавеющие саморезы для сэндвич панелей, которые оснащаются прокладками-уплотнителями. Их длина зависит от толщины панелей. В случае крепления к деревянным прогонам необходимы саморезы по дереву. Ширина опор для панелей не должна быть меньше 6 см (если иные размеры не предусмотрены проектом).

Установка панелей выполняется с помощью струбцины, число захватов при этом зависит от размеров изделия. Если их устанавливают горизонтально, то они должны лежать так, чтобы всей массой прижимать изоляцию. В случае вертикальной установки их нужно дожимать для плотного схождения замков. После фиксации панели струбцинами ее можно крепить к каркасу, между ней и опорой нужно проложить уплотнительную ленту.

Совет: Для того чтобы в замках не было зазоров, стыки можно заполнить монтажной пеной или минеральной ватой.

Фасонные изделия крепятся через каждые 30-40 см с помощью саморезов и через каждые 30 см при помощи вытяжных заклепок.

Технология кладки

Дома из бетонных блоков могут укладываться в один слой или в два, если нужна дополнительная теплоизоляция. Технология кладки блоков установлена ГОСТом Р 57335-2016/EN 771-5:2011, ГОСТом 13579-78, в соответствии с которыми, при возведении домов необходимо четко придерживаться последовательности этапов, начиная с:

подготовительных работ;
приобретения материалов;
инструмента.

Далее выполняются следующие действия:

Составляют и утверждают план постройки на заданной местности.
Проверяют состояние почвы и проводят лабораторные пробы, одновременно определяя уровень залегающих грунтовых вод и близлежащих коммуникаций.
Роют котлован, согласно чертежу, делают обратную засыпку пазух, обустраивают фундамент (тип выбирают заранее и согласовывают с инженером), проверяют его горизонтальную усадку, и прокладывают поверхность гидроизоляционным слоем (например, рубероидом).
Блоки нижнего слоя начинают укладывать на песчано-цементный раствор с угла, а по периметру постройки натягивают строительный шнур.
Затем в шахматном порядке, по типу кирпичной кладки, делают укладку блоков на заданную высоту, до образования бетонно-арматурного пояса, под кровлю. Лишние куски материала по бокам обрезаются.
После этого занимаются обустройством разделяющих (межкомнатных, перегородочных) стен.
При необходимости, укладывают второй слой блоков, который обеспечит наибольшую теплоизоляцию в помещении, не забывая про отверстия для коммуникаций и плиты перекрытий.

Кроме нижнего слоя, в зависимости от вида блоков, последующие слои можно укладывать на строительный клей, с помощью зубчатого шпателя. Излишки раствора или клея легко убираются, бетонный блок после укладки слегка простукивается.

Еще больше информации о кладке здесь.

СИП панели: чуть-чуть истории и причина их успеха

В России СИП панели считают новинкой в области строительных технологий. Потому что на территории нашей страны они появились достаточно недавно. Но в реальности эта технология возникла довольно давно. Родилась она в Канаде, распространилась по всей Америке. В результате интересом к ней «заразилась» и Европа.

Почему же СИП панели вызвали интерес в таком большом числе стран? Ответ очевиден и прост. Это произошло, потому что данная технология является простой, дешевой и быстрой. Она настолько быстрая, что двухэтажный дом, имеющий даже сложную планировку, можно возвести практически за считанные месяцы.

Основные моменты по установке и креплению

Саморез применяемый для крепления полотен облицовки

После установки каркаса, для дальнейших работ используются саморезы для крепления панелей.

Крепежные элементы нужно закручивать так, чтобы они выступали из каркаса на 1-2 см. Следует упомянуть и то, что на колонны каркаса должна устанавливаться уплотнительная лента, которая протягивается по всей высоте.

При горизонтальном способе монтажа начинать нужно снизу вверх, при вертикальном — слева направо от угла здания. Данный подход исключает образование зазоров в местах стыков. Пазы при горизонтальной установки нужно располагать внизу — так воде будет проще стекать вниз. Крепеж для сэндвич панелей аналогичен при любом типе установки.

Если монтаж без специальной техники затруднителен из-за высоты здания, то обязательно используются цокольные подконструкции, подъёмники и захват.

Общая схема крепления монтажного приспособления для подъема материала

С помощью подъемника можно поднимать материал, после чего укладывать их на те самые подконструкции. После этого, необходимо проверить обрабатываемую стену на отсутствие перепадов, а само полотно — на соответствие строительному уровню.

Первая панель должна быть тщательно выставлена по уровню, поскольку именно от неё зависит качество всех последующих работ.

Даже малейшее отклонение стартовой панели приведёт к наращиванию погрешности с установкой каждого последующего элемента, в результате чего в верхней части стены примет как минимум неровный вид, а в худшем случае образуются зазоры в местах стыков, что нежелательно для теплоизоляции.

О необходимости крепления к каркасу мы уже не раз упомянули, теперь настало время сделать её расстроповку

Производя все эти манипуляции, важно тщательно следить за тем, чтобы сэндвич панель не была повреждена

Пример правильной и неправильной посадки шурупов для крепления

Каждая последующее полотно крепится аналогично первому, но даже несмотря на максимальную точность монтажа начальной планки, проверяйте всё по уровню после установки каждого третьего элемента.

В плане соблюдения других нюансов, вопрос того, как монтировать сэндвич панели, сводится к организации надежных стыковочных швов. Панели плотно соединяются в замках — каждый выступ должен до конца входить в соответствующий паз, иначе конструкция рухнет сразу после ввода в эксплуатацию, а иногда и до неё.

В зависимости от суровости климата, силиконовый герметик нужно наносить или только с внутренней, или с внутренней и внешних сторон. Клей и герметик закладываются прямо перед установкой панели.

На герметике всегда указывается допустимый для него температурный режим

Обратите внимание на то, что герметик действительно подойдёт для ваших погодных условий

Пример правильного стыка двух стеновых полотен

Поперечные швы уплотняются минеральной ватой. Допускается использование монтажной пены. Некоторые виды утепления теряют свои свойства из-за воздействия влаги. Для предотвращения этого нюанса, узлы крепления нужно обрабатывать гидроизоляторами.

Если длина материала не превышает 4 метра, то рекомендованная ширина шва должна быть больше 15 мм. Если длина больше 4 метров, шов должен составлять не менее 20 мм.

Окончив монтажные работы, нужно произвести маскировку швов. Для данной цели используются фасонные элементы, установку которых начинают от цокольного отлива. Крепление маскировки производится с использованием небольших винтов или заклёпок. Фасонные элемент обрабатываются герметиком с обратной стороны.

Минусы сэндвич-панелей

Имеются у материала также слабые места:

Самонесущая конструкция стенки. Применение на ней дополнительной нагрузки запрещается.

Хрупкость наружных слоев

Это предъявляет повышенные требования осторожности при транспортировке, складировании и установке панелей. Значительные повреждения поверхности невозможно отремонтировать: такой элемент приходится менять

Учитывая этот момент, рекомендуется при закупке материала делать запас на возможные потери.

Требования к строгому соблюдению монтажной технологии. Специфика конструкции сэндвич панелей такова, что в случае даже небольшого нарушения горизонтальности и вертикальности установки может произойти разгерметизация соединительных участков. В результате это приводит к ухудшению теплоизоляционных и несущих характеристик конструкции.

Не рекомендуется использовать изделия на основании дешевого пенополистирола, которые через 5 лет заметно теряют свои первоначальные свойства.

Горизонтальный вариант монтажа

Крепление сэндвич панели к стальному столбу, промежуточная опора

1. Стальной столб согласно техническому проекту;

2. Многослойная панель (60,80, 100);3. Стыковая планка;4. Соединитель для горячекатаного ригеля или для ригеля холодной гибки;5. Соединитель (с шагом ~ 500 мм).

Горизонтальный метод сборки сэндвич-панелей используется в тех случаях, когда промежуток между каркасными колоннами сооружения не превышает 6 метров. В процессе сборки стены панели помещаются друг на друга, при этом производится крепление одного из концов к колонне.

Преимуществом этого способа в том, что герметичность стыков обеспечивается весом самих элементов, а снаружи и внутри образуется сплошной слой обшивки, который не нуждается в дополнительной отделке, и может быть, например, сразу окрашен финишным слоем фасадной краски или оклеен обоями изнутри.

Монтаж окон в сэндвич панель узлы — Мир остекления

Сэндвич-панель – относительно новый, но уже набирающий популярность материал, имеющий многослойную структуру. Зачастую структура состоит из толстого слоя утеплителя, находящегося между двумя листами жесткого покрытия. Благодаря таким характеристикам, сэндвич-панель способна значительно утеплить оконные откосы – область, которая чаще всего становится причиной нарушения микроклимата помещения.

Изначально такая комбинация предназначалась как основа для строительства жилых помещений эконом-класса. Но со временем открылось более глобальное производство, в основе которого лежали такие вещества, как пенополиуретан и полистирол.

На сегодняшний день технология изготовления таких панелей изменилась в соответствии с требованиями современного строительства.

В качестве утеплителей используют базальтовое волокно и стекловолокно, а для покрытия – сплавы цинка, алюминия, стали, пластизола.

Монтаж окон в сэндвич панели

Andrey

4332 0 1

Оконные сэндвич-панели представляют собой специальный трехслойный материал для монтажа откосов. С их помощью можно не только красиво оформить оконный проем, но и сделать его максимально теплым и сухим, единственное, для этого необходимо соблюдать определенную технологию монтажа. Поэтому ниже я подробно расскажу вам, как сделать оконные откосы из сэндвич панелей своими руками.

Откосы из сэндвич-панелей

Несколько слов о сэндвич панелях

Сэндвич панели для откосов для окон состоят из двух пластиковых листов, между которыми расположен утеплитель. В качестве последнего может использоваться:

пенополиуретан;
экструдированный пенополистирол;
свободновспененный пластик.

Благодаря наличию утеплителя уменьшается количество теплопотерь через оконный проем. Что касается самого пластика, то он бывает самых разных цветов. Это позволяет подобрать панели под любое окно.

Многие люди считают, что предназначены сэндвич панель для пластиковых окон, однако, их точно также можно использовать и для деревянных стеклопакетов. Благодаря такой отделке они не будут замерзать.

Еще одно достоинство данного решения заключается в том, что окна в сэндвич панелях не запотевают (при условии нормальной влажности внутри помещения). Кроме того, материал легко монтируется, в чем вы можете убедиться ниже, а также не требует дополнительной отделки, что тоже является большим его плюсом.

Монтаж конструкции

Схема каркаса

Эксперты разработали ряд рекомендаций и требований по правильной установке и монтажу облицовки:

Монтаж лучше начинать с угла здания.
В случае монтажа крупной конструкции лучше обратиться к специалистам. Это сложная в физическом и технологическом плане работа, которая не рассчитана на осуществление одним человеком.
Если имеются дефекты установки, их можно скрыть доборными элементами. Они отвечают за эстетические качества и ряд технических показателей.
Крепление осуществляется с верхнего торца.
Для уплотнения полотна используется герметик.
Панель ставится в замок ранее установленной.
Под облицовку может устанавливаться теплоизоляция.
После монтажа все стыки нужно уплотнить при помощи минваты.

Следуя пошаговой инструкции, можно самостоятельно выполнить крепление панелей к каркасу по предварительному расчету проекта.

Проведение подготовительных работ

Перед установкой панелей на конструкцию важно провести подготовительные работы. Обязательный этап – проверка ровности каркаса и пропитка его специальными защитными средствами. Участки, которые будут контактировать с панелью, нужно изолировать при помощи специальной ленты

Участки, которые будут контактировать с панелью, нужно изолировать при помощи специальной ленты.

Панель обязательно должна быть очищена от грязи, пыли, пленки. Ее обрезают под нужные размеры горизонтально по предварительно расчерченной наметке.

Установка стеновых панелей

Типы замков

Установить панели можно горизонтально и вертикально. Первый случай подходит для домов до 3 метров высотой. Вертикальный монтаж применяется для домов 3-7 метров. Панели плотно стыкуются при помощи замков и фиксируются струбцинами. Для крепления используются саморезы по металлу или древесине в зависимости от материала каркаса с шагом 9-12 см. От края панелей нужно отступить 3 см и более. Затем струбцины снимают и переходят к следующему ряду.

Установка кровельных панелей

Кровельные панели монтируются под углом 5 градусов. Фиксация происходит на саморезы. Элементы укладываются внахлест. Обязательно укладывается слой герметика в паз замка для качественной изоляции.

Крепление

Крепление сэндвич панелей к каркасу производится при помощи нескольких типов узлов:

уголковый;
стык стеновых панелей;
парапетный;
крепления стеновых панелей;
крепления облицовки поэлементной сборки;
коньковый;
примыкания крыши;
стык кровельных панелей.

Для каждого узла разрабатывается специальный чертеж со всеми техническими моментами.

Все крепежи ставятся под углом 90 градусов с помощью шуруповерта.

Заключение

Доборные элементы делают здания из сэндвич-панелей полностью защищенными от атмосферных воздействий, завершенными с эстетической точки зрения. Наличие соответствующего профиля для каждого типа соединений или примыканий позволяет создавать герметичную внешнюю оболочку, устойчивую ко всем воздействиям и нагрузкам.

Декоративные возможности доборов делают здание эстетически привлекательным, стильным и аккуратным. Завершенность, защита внешней поверхности стен — функции доборных элементов для сэндвич-панелей, которые выполняются успешно и надежно.

Автор статьи

Образование — НИУ МГСУ г. Москвы. Стаж работы 19 лет. Ведущий специалист крупного домостроительного комбината.

2017-11-03

Технология сборки различных сооружений из сэндвич-панелей, конечно, имеет свои нюансы в зависимости от того, что именно собирается (гараж, ангар, заводской цех или жилой дом), но в целом, порядок и принцип проведения работ примерно одинаков. В этой статье будут рассмотрены основные этапы сборки таких строений, а также некоторые их особенности.
