Изготовление деревянных оконных рам

Изготовление окна с форточкой

Схема полготовки створки к установке форточки.

Перед распиливанием брусков необходимо выполнить чертеж окна. При этом он должен содержать размеры створок, форточки. Это даст возможность купить только необходимое количество древесных материалов, а также в дальнейшем поможет сделать правильную разметку и разрез брусков.

Оконный переплет состоит из таких конструктивных элементов, как:

• коробка;
• вертикальные бруски обвязки (правый и левый);
• 2 створки: 1 с форточкой и 1 без нее;
• горбылек для форточки;
• фрамуга;
• импосты (горизонтальный, вертикальный);
• элементы крепления (петли).

Далее следует подготовить части деревянного окна. Начинают это делать с отпиливания от приготовленного бруска деталей, длина которых соответствует горизонтальным и вертикальным брускам обвязки, горбылькам, фрамуге. Их количество и размеры должны строго соответствовать чертежу окна. Согласно этим чертежам можно отпилить детали форточки. Далее на обвязочных брусках, горбыльке, фрамуге выполняют фальцы. Наличие такой выемки на частях окна позволит в дальнейшем закрепить стекло.

Необходимо следить, чтобы глубина всех фальцев была одинаковая для всех элементов окна, иначе стекло не ляжет плотно и утеплить его будет невозможно. Причем на фрамуге делают такие фальцы по обеим сторонам бруска. Выполнять эти углубления нужно электрическим рубанком. Также с этой задачей можно справиться при помощи пилы, зажав предварительно брусок в тисках для жесткости.

Схемы положений форточки.

Однако пила для таких работ должна быть с мелкими зубцами, иначе при выполнении распила края могут оказаться неровными, со сколами. Если же при выполнении фальцев образовались незначительные дефекты (маленькие углубления), то их можно выровнять при помощи специальной замазки для дерева.

На горбыльке, кроме фальца, необходимо пропилить четверть, в которую в дальнейшем ляжет форточка. Размер выбранной четверти у горбылька зависит от того, в какую сторону будет открываться форточка, наружу или вовнутрь. Если планируется открывание форточки внутрь, то на стороне фальца прибивают или приворачивают на саморезы дополнительную ограничительную планку. При открывании форточки вовнутрь в такой планке нет нужды. Дополнительное углубление можно произвести при помощи стамески, причем сделать это можно аккуратно и ровно.

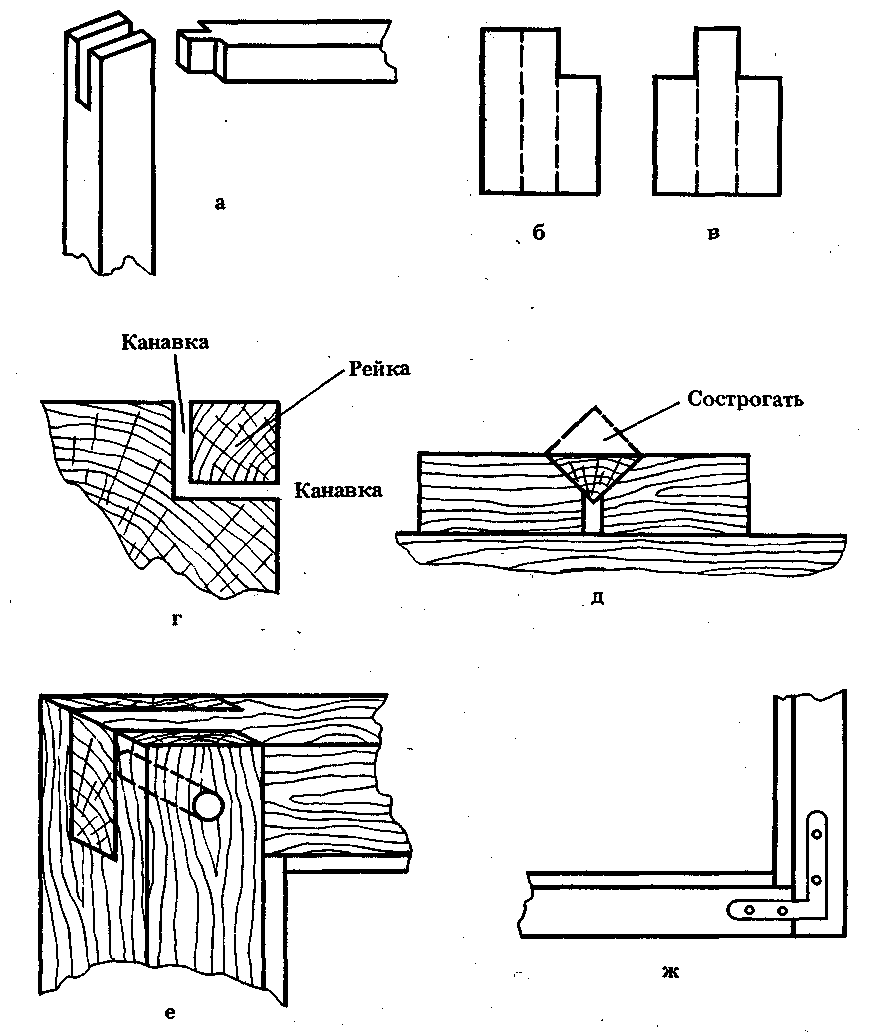

После этого начинают делать шипы и проушины. Именно при помощи них будет происходить скрепление рамы. Шип – это специально пропиленный по размерам выступ, а прорезь (паз) называют проушиной. Выполнение проушин и шипов необходимо делать строго по размерам и очень тщательно, не допуская отклонений даже на миллиметр. От их правильного исполнения зависит надежность крепления и долговечность рамы. При создании шипа надо учесть то, что лицевое его плечо будет размером с величину уже пропиленного фальца. После разметки выполняют пропилы при помощи электрического лобзика или пилки по металлу. Чтобы выполнить проушину, необходимо по разметке выполнить пропилы.

Монтаж оконных рам с нуля своими руками самому из дерева или фанеры: Пошагово +

Многие люди для установки новых оконных рам привыкли делать как и все – вызвать мастеров, которые демонтируют старые окна и вставлять новые, чаще всего из пластика или алюминия. Правда их весомым недостатком является достаточно высокая цена и необходимость использования специального оборудования.

Именно поэтому многие задаются вопросом: «Как сделать оконную раму своими руками? И что для этого нужно?».

Материалы и инструменты для изготовления оконной рамы

Ведь для того, чтобы сделать окна в своем любимом дачном домике или в теплице необязательно устанавливать пластиковые рамы – подойдут и собственноручно изготовленные деревянные конструкции.

Для изготовления оконной рамы из дерева потребуется приобрести сухую древесину в виде брусков. Но многие для изготовления рам используют фанеру.

Итак, при выборе необходимого материала выберите доски с сечением 5 на 15 см или же брус 5 на 5 см .

Понадобятся также:

• столярный клей;
• оконные угольники (металлические);
• стекло.

Также понадобится чертеж и некоторые столярные инструменты:

После приобретения и подготовки можем приступить к работе.

Как сделать оконную деревянную раму из брусков своими руками

Хорошо зарекомендовавшим себя материалом в строительстве является клееный деревянный брусок. Конечно, можно использовать и его простой вариант из цельного дерева, но здесь уже будет повышаться вероятность потери формы рамы из-за осадков.

Во избежание потери формы дерево и покрывают специальным защитным раствором.

А сейчас мы опишем последовательность всех шагов в данном технологическом процессе:

1. Для начала нужно изготовить оконную коробку. Для этой цели в выбранной нами доске 5Х15 прорезают паз таким образом, чтоб в профиль доска была похожа на букву «Г». Такой своеобразный гребешок нужен для герметичности нашего будущего окошка.
2. Далее нам нужно высчитать точные размеры нашей деревянной оконной рамы и начать распиливать доски, причем каждая из досок должна быть разделена на 4 части нужного размера, после чего их соединят друг с другом. Самым надежным вариантом для такого вида сборки будет использование шипов и пазов. Для того, чтобы быстро их изготовить, нужны будут стамеска, ручная пила и молоток. Пазы делаются на вертикальной части рамы, а на горизонтальной – шипы. После изготовления эти части нужно смазать столярным клеем и соединить части коробки, при этом не забывая о соблюдении угла в 90°.
3. Далее нужно укрепить в углах  деревянные рамы специально приобретенными оконными угольниками. Приобрести их можно  в строй магазине или на рынке. Необходимы они для придания жесткости нашей деревянной оконной коробке.
4. В это время наш клей просох, и теперь можно приступать к изготовлению рамы для подвижной части. Здесь уже у бруса сечение должно быть меньше, нежели у оконной коробки, поэтому сечение уменьшаем с расчетом, чтобы зазор был примерно 0.1~0.2 см.
5. Далее соединяем детали оконной деревянной рамы  в той последовательности ,как и описано выше.
6. После сборки внутренней части нашей оконной деревянной рамы ее прикрепляют к нашей коробе с помощью  петель. Нужно заранее вставить стекло, хотя это можно сделать и после того, как  оконная рама будет полностью собрана.

Изготовление оконной рамы из фанеры

Иногда получается не все так хорошо, как хотелось бы и получается элементарная порча материала.

Поэтому для устранения таких последствий раму своими руками можно сделать и из полосок фанеры.

Для изготовления достаточно будет иметь 4 полоски, который нужно будет соединить в прямоугольник

При этом важно не забывать выставлять угол в 90°. Для получения необходимого профиля раму собирают из нескольких подобных прямоугольников с разной шириной

Также не забывайте и о точных измерениях, иначе вес может получиться кособоким. Таким неординарным способом можно изготовить даже окна с фигурным профилем.

Такой способ подойдет и для глухих, и для многостворчатых окон, где могут быть от одного до трех рядов стекла.

Если будет всего одно стекло, то вам хватит 8 фанерных полосок, которые вы соедините в 2 прямоугольника. А для того, чтобы закрепить стеклянные листы, ваш второй слой должен быть чуть меньше, нежели первый.

Когда все детали будут готовы, скрепляем из саморезами.

Инструменты и материалы, которые вам пригодятся:

• Бруски и доски из дерева;
• Фанеры или готовые полоски из нее;
• Стеклопакет;
• Металлические угольники и ручки;
• Клей (лучше столярный);
• Саморезы;
• Пила;
• Петли для окон;
• Стамески;
• Молоток;
• Измерительная рулетка;
• Угольник.

Как вы видите, изготовить оконную раму своими руками может каждый, кто хоть немного умеет работать с инструментом и имеет желание делать что-то собственноручно.

Установка откосов пластиковых окон в доме из дерева

Наиболее простым вариантом быстро и недорого сделать откосы для рамки – полностью закрыть боковые части окна вставками из пластика.

Необходимые элементы:

Профиль. Подойдет в виде буквы L, либо же стартовый. Его следует плотно вкрутить в стену

Важно, чтобы зазор между рамой и вставкой был минимальным.
Угол из пластика. Декоративная конструкция, которая должна закрыть торец панели, чтобы входя в комнату, не было видно остаточных элементов. Прикручивается плотно е стене с помощью тех же саморезов.
Вагонка из пластика.

Прикручивается плотно е стене с помощью тех же саморезов.
Вагонка из пластика.

Алгоритм действий крайне прост – потребуется вставить вагонку в профиль и прикрыть углом.

Зачастую установку не требуется заливать пеной. Для дополнительной защиты шва и для повышения от проникновения холода в дом потребуется заложить между откосом и стеной утеплитель, на который сверху кладется пароизолятор.

От внешней стороны на шов накладывается защита от ветра в виде пленки. Подойдет гидроизолятор, с высоким индексом паропроницаемости.

Чтобы монтажная пена сохраняла свои качества долго, рекомендуется ее защитить от прямых контактов с ультрафиолетом. Также часто в деревенской местности птицы любят сдирать пену с окон.

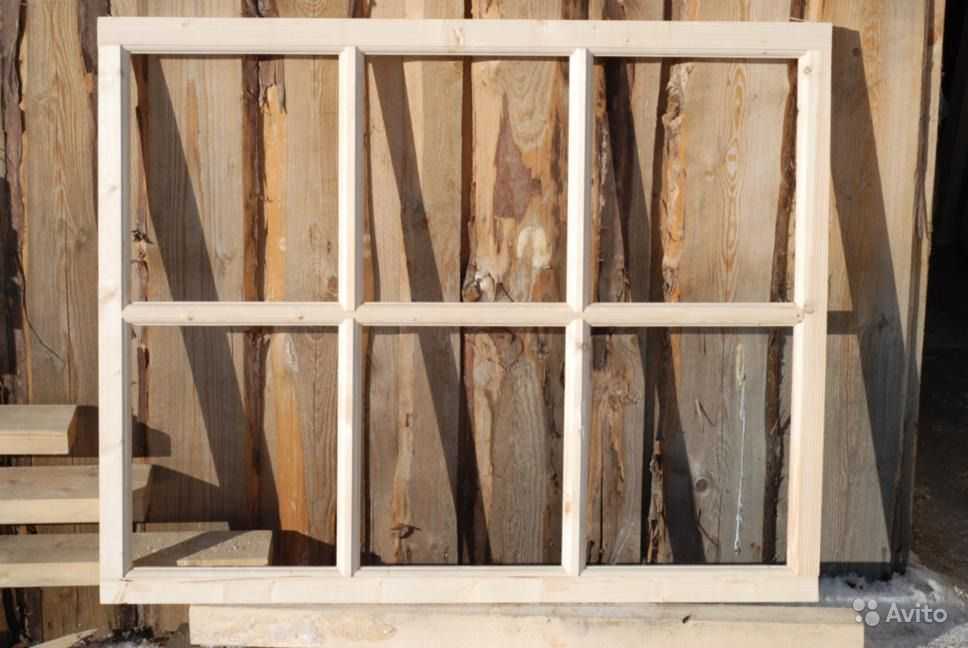

Оконная рама

Сделать оконную раму, не уступающую качеством заводским изделиям, порой не под силу даже неплохим мастерам. Все дело в том, что конструкция не должна иметь отклонений, и даже небольшой перекос может нарушить теплоизоляцию. Несмотря на это, можно создать оконную раму из дерева своими руками, но попроще.

Деревянные рамы, выпускаемые в промышленных масштабах, не сильно отличаются от пластиковых вариантов. И там, и там сложная конструкция, которая позволяет раскрывать створки и форточки в нескольких плоскостях. Домашнее изготовление окна включает следующие этапы:

• Подготовка материалов и выбор профиля.
• Монтаж рамы.
• Остекление оконного блока.

Выбор профиля сводится к тому, что предстоит выбрать, какое стекло установить, обычное или стеклопакеты. Каждый из вариантов имеет собственные преимущества: в первом случае это невысокая стоимость, во втором — низкая теплопроводность.

Интересной особенностью стеклопакетов является инертный газ, закачанный производителем между листами. Его концентрация немного снижается со временем, но это не страшно, так как разницы в сохранении тепла не будет видно. Есть и гибридный вариант, когда устанавливаются и обычные окна, и стеклопакеты. Такое самодельное деревянное окно именуют финским. Оно максимально сильно удерживает тепло. Конечно же, самым простым вариантом будет установка пары стекол, между которыми есть прослойка шириной от нескольких сантиметров.

Основным нюансом при изготовлении деревянных рам является сохранение формы и геометрии при монтаже. Справиться с этим помогут заранее заготовленные чертежи. Брус нужно выбирать исходя из толщины остекления будущего окна. Минимально разрешенное сечение бруса — 60Х40 мм. Пазы в брусках делаются при помощи электрорубанка или фрезера. Профессионалы советуют новичкам потренироваться в создании пазов на небольших кусках: сделать пропилы в разных направлениях. Чертеж окна из дерева своими руками:

Перед началом всех процедур нужно тщательно сделать замеры. Если есть возможность доверить эту работу более опытному человеку, то лучше так и сделать, потому что отклонение в пару миллиметров может привести к плохим последствиям. Торцы следуют подпиливать под углом в 45 градусов.

Элементы деревянной рамы собираются на столярный клей. Можно дополнительно придать прочность, просверлив на углах отверстия и вставив туда деревянные стержни. Их тоже смазывают клеем. Чтобы придать прочность, можно на соединяющих элементах выбить паз и установить шпонку. В итоге должна получиться практически монолитная конструкция.

Плюсы и минусы

К положительным качествам изготовления деревянных окон своими руками можно отнести:

1. Выбор нужной конструкции окна под необходимый стиль (можно сделать индивидуальный план).
2. Снижение затрат (если все получается без ошибок).
3. При невозможности приобретения готового окна самодельный вариант поможет завершить строительство дома.
4. Скорость работы (при заказе окна можно долго ждать своей очереди).

Среди недостатков следует отметить, что:

1. Изготовление окна самостоятельно без соответствующего опыта может повысить затраты средств и времени (не рациональное их использование).
2. Самодельная конструкция из дерева может иметь много дефектов, которые приведут к ухудшению внешнего вида или снижению энергоэффективности.
3. Снятие замеров и установка окна – это сложная процедура для одного человека (нужно минимум двое), особенно если его нужно вставлять на высоте второго или больше этажа.

Этап подготовительных работ

Окно из дерева

Как сделать окна своими руками, затратив минимум сил? Процесс изготовления состоит из следующих этапов:

1. Выбор подходящего профиля. Приобретение строительных материалов.
2. Изготовление коробки и рамы.
3. Установка оконных блоков. Остекление.

На подготовительном этапе нужно будет выбрать стекло. Это может быть обычное листовое, которое хорошо подходит для дачных окон. Кроме того, в деревянные рамы можно установить готовые стеклопакеты.

Каждый из выбранных вариантов имеет свои достоинства. Например, в первом случае есть возможность самостоятельно выбрать и купить дешевый материал. А вот использование стеклопакетов в деревянных рамах отличается тем, что такие окна значительно сократят потери тепла.

Изготавливая стеклопакеты, производители закачивают в пространство между листами стекла инертный газ. Такие окна можно использовать для остекления дачи и загородного дома.

Оконные рамы можно сделать из лиственницы. Дуб тоже пользуются популярностью, но обрабатывать его значительно сложнее. Хорошим вариантом станет изготовление конструкций из ангарской сосны. Даже начинающие строители могут работать с клееным брусом, изделия из этого материала прослужат не менее 50 лет.

Следует заранее приобрести чертежи. Самым простым вариантом, который подойдет начинающим строителям, можно назвать изготовление окон с двойной рамой и одинарным остеклением. Для столярных работ потребуются следующие инструменты:

• молоток;
• пила;
• стамеска.

Работа будет выполнена быстрее, если в наличии будут электрорубанок и фреза.

Про различные инструменты для обработки дерева своими руками, вы можете прочитать в нашей статье.

Как сделать окно, да так чтобы оно прослужило долго? Многое зависит от качества материала. Для работы подходит только сухая древесина. Ее следует внимательно осмотреть на строительной базе

Важно, чтобы не было сучков, тогда рама не треснет. Хорошим вариантом станет клееный материал. Для самостоятельного изготовления окна потребуется чертеж, стекло, уголки из металла и столярный клей

Для самостоятельного изготовления окна потребуется чертеж, стекло, уголки из металла и столярный клей.

Клееный брус хорош тем, что он практически не поддается деформации. Рама, выполненная из этого материала, не изменит форму даже при высокой влажности. Оконную раму можно сделать из досок 50х150 мм и брусков 50×50 мм. Также все деревянные конструкции обрабатывают антисептиком. Это предотвращает гниение.

Заводской оконный профиль имеет сложное строение, повторить его новичкам очень сложно. Поэтому проще всего использовать самый простой проект. Например, для создания оконного профиля может быть использована фанера. Необходимо скрепить 4 полосы в виде прямоугольника. Для изготовления профиля собирают несколько прямоугольников. Так можно сделать глухую раму или окно с 3 или 2 стеклами.

Для изготовления рамы с 1 стеклом потребуется 8 полос из фанеры, они образуют 2 прямоугольника. Полосы 2 слоя делают меньшей ширины. Для соединения деталей используют саморезы по дереву. Все части конструкции промазывают столярным клеем, тогда рама прослужит много лет.

Изготовление рамы из двух частей

Когда требуется окно, которое будет открываться, то технология немного меняется и усложняется. Такое окно изготавливается немного иначе. В центре монтируется брус в вертикальном положении, который имеет аналогичные с рамой пазы. Вторая половина окна изготавливается отдельно, имеет раму на несколько сантиметров тоньше. Она крепиться к основной конструкции и представляет собой «дверцу».

Изготовление деревянного окна – процесс увлекательный и полезный. К тому же, как приятно, смотреть в окно, созданное своими руками, которое хранит ваше тепло и частичку души.

Не вижу смысла париться. Завод рета который производит окна из дерева , продает для мелких фирм готовые профиля для тех кто делает окна по системе старт и даже нарезает по размерам и делает шип-паз. Шип- паз оказался надежней. Шов не трескается со временем. Я уже полгода как закрыл свой цех распродал все станки . Хотел сначала закрыться из-за кризиса , потом просто народ распустил, станки все продал. Но заказы поступают в среднем попо 2-3 окна в неделю. Раз выстелил заказ на коттедж в 42 окна. Сделал один с одним помошником за 2 недели в обыкновенном гараже. Решил сначало подсесть на систему старт ТБМ , но там бешеные цены на профилированный брус и опять оборудование покупать. Морду постоянно воротят когда слышат что мне на 2 окна фурнитуру надо. Потом начинается беготня по менеджерам которые ни чего не понимают в том что продают. Покопался в яндексе и нашел контору в Ульяновске, у неё склад в 26 городах которая готовые комплекты для самостоятельной сборки окон предлагает для мелких фирм. Доставляют за 3 дня и не дорого выходит. Покупать готовое оказалось проще чем содержать из-за 10 окон в месяц работяг и цех. Теперь сам ковыряюсь в цеху 20 м.кв Вернее это просто теплый гараж. В неделю получается по 5-6 окон сделать не напрягаясь самому. Прибыль с окна даже увеличилась. Расходы только на материалы на аренду и работяг. Я думаю что это выход для меня, опять офис открываю но теперь в центре города. Буду только продавать. Качество вроде нормальное,, одно плохо что продают они только профиль из дешевой сосны, все остальные материалы только на заказ со сроком 10 дней. Думаю что протяну так пока на рынке окон понятно всё не станет. Просто жаль бросать, 15 лет окнам посвятил. Александр Самара

Роман, пожалуйста скиньте координаты фирмы в Ульяновске.

а я делаю простую раму сечением 40/50 и потом фрезой выбираю под стёкла пазы! ВСЁ. навешиваю по принципу дверей холодильника! креплю с зазором 3мм и приклееваю уплотнитель -трубчатый. получается ,что коробка » держит» на себе два контура створок — внешний и внутренний. ширина коробки 180 мм. . подоконников нет! не парьтесь ребята с подоконниками- для цветов и другого » украшения» подойдут полки, подставки рядом с окном. в деревянном доме нет ОТКОСОВ! и ничего ! а в щитовых советских нет и подоконников. проще — практичнее!

Видео о оконном блоке

Изготовление оконной рамы из фанеры

Поэтому для устранения таких последствий раму своими руками можно сделать и из полосок фанеры.

Для изготовления достаточно будет иметь 4 полоски, который нужно будет соединить в прямоугольник

При этом важно не забывать выставлять угол в 90°. Для получения необходимого профиля раму собирают из нескольких подобных прямоугольников с разной шириной

Также не забывайте и о точных измерениях, иначе вес может получиться кособоким. Таким неординарным способом можно изготовить даже окна с фигурным профилем.

Такой способ подойдет и для глухих, и для многостворчатых окон, где могут быть от одного до трех рядов стекла.

Если будет всего одно стекло, то вам хватит 8 фанерных полосок, которые вы соедините в 2 прямоугольника. А для того, чтобы закрепить стеклянные листы, ваш второй слой должен быть чуть меньше, нежели первый.

Когда все детали будут готовы, скрепляем из саморезами.

• Бруски и доски из дерева;
• Фанеры или готовые полоски из нее;
• Стеклопакет;
• Металлические угольники и ручки;
• Клей (лучше столярный);
• Саморезы;
• Пила;
• Петли для окон;
• Стамески;
• Молоток;
• Измерительная рулетка;
• Угольник.

Как вы видите, изготовить оконную раму своими руками может каждый, кто хоть немного умеет работать с инструментом и имеет желание делать что-то собственноручно.

Источник

Изготовление деревянного изделия

Перед началом проведения работ своими руками создается чертеж будущей оконной конструкции. Затем заготавливаются материалы и инструменты:

• деревянный брус;
• доски;
• стекло;
• штапики;
• саморезы;
• клей ПВА;
• молоток;
• дрель;
• стеклорез;
• фрезерный станок с набором фрез;
• пила.

Пошагово инструкция по изготовлению деревянных окон состоит из этапов:

1. ­ Формирование короба.
2. ­ Изготовление рамы.
3. ­ Остекление.

Следует помнить, что деревянный материал подбирается с точной геометрией и без трещин.

Формирование короба

Изготовление короба ведется тогда, когда он отсутствует в строении дома. Необходимость его заключается в том, чтобы взять на себя основную нагрузку и разгрузить раму.

Этапы его изготовления:

1. В доске с сечением 15х5 см делается Г-образный паз. Его глубина составляет 1,5 см.
2. Четыре доски соединяются в виде короба.
3. В углах сверлятся отверстия на глубину 3 см.
4. В них забиваются деревянные штифты. Это придает конструкции жесткость.

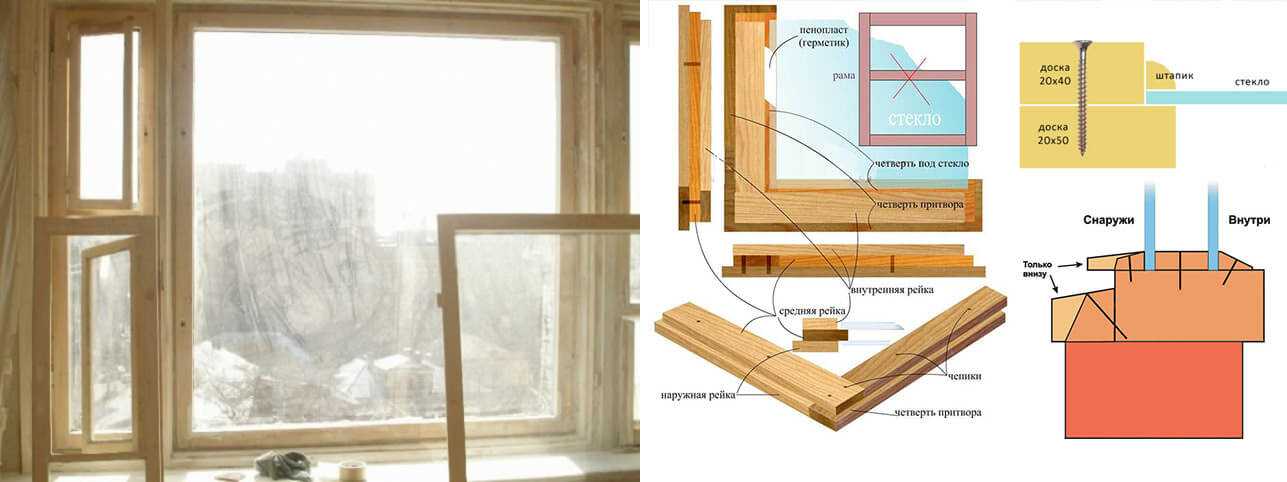

Изготовление рамы

При изготовлении рамы помощь оказывает чертеж.

На боковых и промежуточных планках отбирается четверть. Это выборка древесины, куда будут вставляться стекла.

В торце брусьев делаются пазы по типу шип-паз. Для этого используется концевая фреза. Если она отсутствует, то применяется обычная стамеска.

Места заполняются клеем ПВА, скрепляются и прижимаются.

В одну часть рамы ставится створка. Для этого в брусьях делаются выборки. Створка изготавливается по тому же принципу, что и рама. Она должна плотно входить в предназначенное ей место. После этого ведется разметка под крепление петель.

В размеченных местах сверлятся отверстия, проводится фиксация петель. Затем идет установка ручек. Для этого в рейке створки фрезеруется паз и вставляется механизм. В ответной части формируется место для захода язычка.

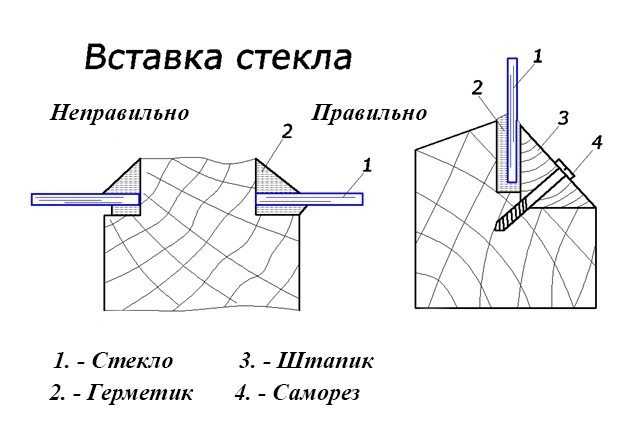

Остекление

При установке стекла требуется его точная отрезка с допуском не больше 0,5 мм. Для этого используется алмазный саморез. Окончательная полировка делается наждачной бумагой.

Работы по остеклению требуют соблюдения техники безопасности:

1. Чтобы не поранить руки, надеваются перчатки.
2. Обязательно наличие очков. Идет предохранение глаз от попадания в них стеклянных микрочастиц.
3. Не рекомендуется вести дыхание ртом и разговаривать. Вместе с воздухом стеклянные крошки оседают на слизистой оболочке горла.

Порядок работы следующий:

1. Предварительно измеряется стекло, которое необходимо отрезать. Для этого используется метровая линейка, превышающая габариты материала.
2. Алмазным стеклорезом прочерчивается линия.
3. К стеклу прикладывается дощечка, чтобы ее срез совпадал с линией, и хорошо прижимается.
4. Нажатием руки стекло отламывается с характерным треском по линии надлома.
5. Ведется примерка. Если отрезка выполнена точно, то стекло устанавливается и прижимается штапиками, в которых вбиваются тонкие гвозди.
6. При установке двойных стекол между ними крепится брус с выбранными пазами.

Спайка каркаса окна

Для крепления заготовок для сварки применяются своеобразные плечи – одно такое плечо может двигаться по направляющим полозьям. Для изготовления нагревательного элемента взяты две конфорки от электрической плитки, и обтянуты тефлоновой тканью. Нагрев можно регулировать.

После нагрева заготовки нужно прижать одну к другой при помощи пневматического цилиндра от домкрата. Благодаря системе упоров расплавленные края заготовок не вдавливаются один в другой больше, чем на 3–4 мм. Сжатый воздух нагнетается в ресивер, выполненный из старого газового баллона, за счет автомобильного компрессора (до 4 кг/с).

Когда шов остынет, процедуру повторяем со следующей парой. Благодаря системе зажимов можно крепить профили практически всех видов.

Для зачистки сварного шва в плоскости берем широкую стамеску, с торцов – нож.

Перед тем, как будут устанавливаться окна, нужно убедиться, что все углы склеены и скреплены под углом 90 градусов. Если хотя бы один угол не будет отвечать этому показателю, окно нужно считать бракованным.
