Фундамент плита своими руками - пошаговая инструкция

Обустройство дренажной системы и гидроизолирование основания

Намокают и теряют свои несущие способности почвы далеко не из-за грунтовых вод. Эти воды располагаются намного ниже подошвы плитных фундаментов и просто не могут быть причиной таких проблем. Вызывают эти проблемы следующее:

выпадающие атмосферные осадки;
тающие снега;
процесс инфильтрации воды, который происходит из-за наличия рядом расположенных водоемов. У таких водоемов «водное зеркало» имеет один уровень с этим основанием;
капиллярное поднятие воды имеет в этом случае наименьшее влияние. Однако в определенных видах почв их влияние может быть существенным.

Комплекс дренажных мероприятий зависит от района строительства и самого участка. Когда надо залить основание дома, который располагается на склоне, тогда можно смонтировать отсекающий дренаж. Если участок ровный, обустраивают комплексную ливневую канализацию. Она позволяет отводить воду за пределы участка от основания и дорожек. Однако, независимо от того, какой вариант будет обустроен в конечном итоге, ниже уровня монолитного основания вдоль всего периметра отмостки закладываются дренажные трубы. Последние под небольшим наклоном сводятся к дренажному колодцу.

Преимущества плитного основания

Профессионалы предпочитают работать с плитным фундаментом благодаря его преимуществам. Таковыми являются:

Крепость и монолитность конструкции, которые достигаются путем применения технологии армирования. То есть бетон делают жестким, прокладывая заливку стальными вязаными сетками.
Дом на фундаменте-плите может простоять до 100 лет без видимых и скрытых нарушений конструкции.
Негативное воздействие грунтовых вод и пучнистых земель на фундамент сведено к нулю при условии соблюдения технологии монтажа базиса.
Скорость возведения плитного фундамента в разы превышает работы при монтаже ленточного каркаса. Здесь вполне можно уложиться в 2-3 дня при комплексном подходе.
А высокая несущая способность фундамента позволяет строить на нем как самые простые каркасные дома, так и коттеджи из камня в 1-2 этажа.

Но у плитного основания есть и некоторые минусы, которые никак не связаны с крепостью фундамента. К минусам относят:

Достаточно большой расход строительных материалов, а соответственно и увеличенные финансовые затраты. Плитный фундамент считается самым дорогим из всех имеющихся типов каркасов. В процентном соотношении монтаж фундамента плиты может составить около 30% от стоимости всего дома в общем.
При монтаже заглубленного типа плиты расход будет и в пользу аренды специальной техники, без которой сложно будет вырыть котлован и замешать нужное количество бетона.
Отсутствие возможности устроить цокольный этаж, погреб или подземный гараж в доме. Монолитная плита просто не позволит сделать этого.

Важно: выходом из такой ситуации может стать устройство погреба в стороне от дома

Особенности устройства монолита на грунте

«Плавающие» плиты, возводимые над нулевым уровнем земли, могут использоваться для различных типов грунта, но наиболее эффективны на почве, которая характеризуется особой склонностью к пучению при минусовых температурах, а также на болотистой местности.

Например, глинистая почва за счет своей сыпучести и пластичности относится к самым тяжелым типам пород для строительства фундаментов, поэтому для таких условий предпочтительно использование фундамента «плавающая плита».

Устройство силовой конструкции плиты начинается с разметки участка и рытья котлована на глубину, которая будет соответствовать толщине подошвы из нерудных материалов, как правило, речь идет о совместном использовании песка и щебня. Большинство практикующих строителей используют традиционную комбинацию слоем: 20 см песка и 20 см щебенки.

В обязательном порядке сверху подушки укладывают слой гидроизолятора:

рубероида;
несколько слоев полиэтилена и/ или экструдированного пенополистирола;
который одновременно выполняет функцию теплизолятора.

Затем строители приступают к монтажу опалубки, вязке арматурного каркаса и непосредственно бетонированию.

Области применения

Подобные фундаментные основания пользуются популярностью благодаря своей способности противостоять воздействию движения почвенного состава, компенсируя его смещения вертикального и горизонтального характера. В связи с этим такую технологию в большинстве случаев применяют по насыпным, пучинистым, круглогодично промерзающим либо подвижным грунтам, на участках с неравномерной сжимаемостью почвы. Рекомендуется также устраивать плитный фундамент на грунте с повышенным содержанием глины.

С помощью такого основания организуется надежная защита от напора грунтовых вод, находящихся близко к поверхности земли, но в данном случае требуется устройство дополнительной дренажной системы и гидроизолирующего слоя

Кроме того, при закладке коммуникаций в плитный фундамент от строителей потребуется особое внимание

Технологию строительства такого основания рекомендуется использовать для возведения малоэтажных объектов из камня, каркасных зданий, под деревянные дома. Если объект имеет сложную планировку, то в залитой фундаментной плите предусматривается устройство деформационных швов. В конечном итоге каждая отдельно взятая часть объекта имеет под собой цельную часть плитной основы, что существенно понизит давление при движениях почвы, но и в таком случае все элементы плиты будут срабатывать, как единое целое.

С финансовой точки зрения фундамент из малозаглубленной плиты достаточно выгоден, так как есть возможность сэкономить не только на стройматериалах, но и на времени, необходимом для выполнения всех работ. Строительство такого плитного фундамента ведется быстро, он отличается простой конструкцией. Однако, если на плите мелкого заложения возводится неотапливаемый объект, то такой вариант фундамента рекомендуется теплоизолировать с помощью пенопласта.

Пошаговая инструкция по обустройству фундамента на плите

Предложенная пошаговая инструкция предусматривает создание плиты фундамента без использования каких-либо ЖБИ. Это исключает применение подъемной техники, позволяя все сделать самому. Для работ стоит привлечь пару-тройку помощников, но все можно выполнить и в одиночку. Технология предельна проста.

Такие работы делаются в шесть этапов:

Разметка и выемка грунта. Много грунта вынимать под плитный фундамент не потребуется. Достаточно будет срезать дерн и углубиться на 20–30 см. Вырываемый котлован предназначен для подушки из песка и выравнивания площади под заливку бетонного раствора. Со схемой разметки все еще проще. Форма у монолитной плиты – банальный прямоугольник размерами с дом. Для его обозначения на земле требуется лишь четыре колышка и бечевка.

Измеряем уровень и перепад высот грунта на участке

Роем котлован экскаватором

Подчищаем дно котлована по уровню высот небольшим экскаватором
Насыпка песчаной либо песчано-гравийной подушки. По правилам подушка под фундамент делается из отдельных слоев песка и гравия. Причем нижней должна идти именно песчаная прослойка. Это снижает риск поднятия грунтовой влаги к бетону. В самом низу и между слоями не обязательно, но рекомендуется укладывать геотекстиль. Благодаря этому не будет происходить взаимного смешивания грунта, песка и щебенки.

Засыпаем дно котлована песком

Трамбуем песочную подушку специальной машинкой
Устройство опалубки и прокладка коммуникаций. Опалубка делается по периметру из досок толщиной 20–40 мм либо специальной опалубочной фанеры с ламинацией. Первый вариант дешевле. Второй часто применяется строительными бригадами, которые эти ДСП потом используют повторно. Общая схема опалубки предельно проста – щиты вокруг котлована и подпорки с внешней стороны.

Подготавливаем арматуру и доску на опалубку
Выкладка рулонной гидроизоляции (рубероида). Укладка листов гидроизоляции производится внахлест и с выпуском по бокам, чтобы плита железобетона в итоге осталась открытой только сверху. Нередко стандартный пирог дополняется слоем бетонной подготовки (стяжки). Это обычный раствор без армирования толщиной в 10–15 см. Он предназначен исключительно для выравнивания дна котлована и исключения порывов рубероида щебнем.
Монтаж арматуры. Армирующий каркас выполняется из стальных прутков диаметром 14–16 мм в два слоя с квадратными ячейками размером 20–25 см и поперечными перемычками. Скрепление арматуры производится электросваркой либо перевязочной проволокой.

Вяжем арматуру и монтируем опалубку под заливку плиты

Толщина в один этаж обычно равна 250–300 мм. Больше делать его не рекомендуется из-за увеличения нагрузок на грунт. Если фундаментная плита заливается для гаража или иной легкой надворной постройки, то можно обойтись и 100–150 мм с одним армирующим слоем. В большинстве случаев такой толщины хватает с лихвой. Но если все решено выполнять грамотно, то нужен проект с расчетами всех нагрузок и других параметров.
Заливка бетона. Далее уложенная арматура заливается бетонным раствором с маркой не ниже М-300 и F более 200. Выдерживаться после заливки плиточный фундамент по строительным нормам и инструкциям должен не менее месяца. Бетону необходимо схватиться и упрочиться, процесс этот небыстр. Только потом на нем можно будет ставить стены дома.

Начинаем заливку плиты

В процессе заливки распределяем вручную бетон по всей поверхности

Бетон должен равномерно покрывать площадь заливки

Для труднодоступных участков удлиняем лоток бетономашины

Распределяем весь бетон по поверхности

Выравниваем поверхность залитого бетона

Бетон под плиту залит

Накрываем полиэтиленовой пленкой залитый фундамент

Готово!

Плюсы и минусы фундамента

Как и все конструкции, у монолита есть свои достоинства и недостатки.

Преимущества

Появляется возможность возводить сооружения со значительным весом на слабых грунтах.
Минимум усадочных деформаций.
Нет необходимости глубокой закладки оснований, что сокращает количество используемой спецтехники.
Монолитная бетонная плита может использоваться в качестве пола первого этажа, так как имеет ровную верхнюю поверхность.

Помимо этого, применение конструкций с ребрами:

Увеличивает прочность основания, что позволяет сократить толщину плоской части.
Улучшает устойчивость к механическим повреждениям и деформациям.
Дает возможность равномерно распределять нагрузку здания.

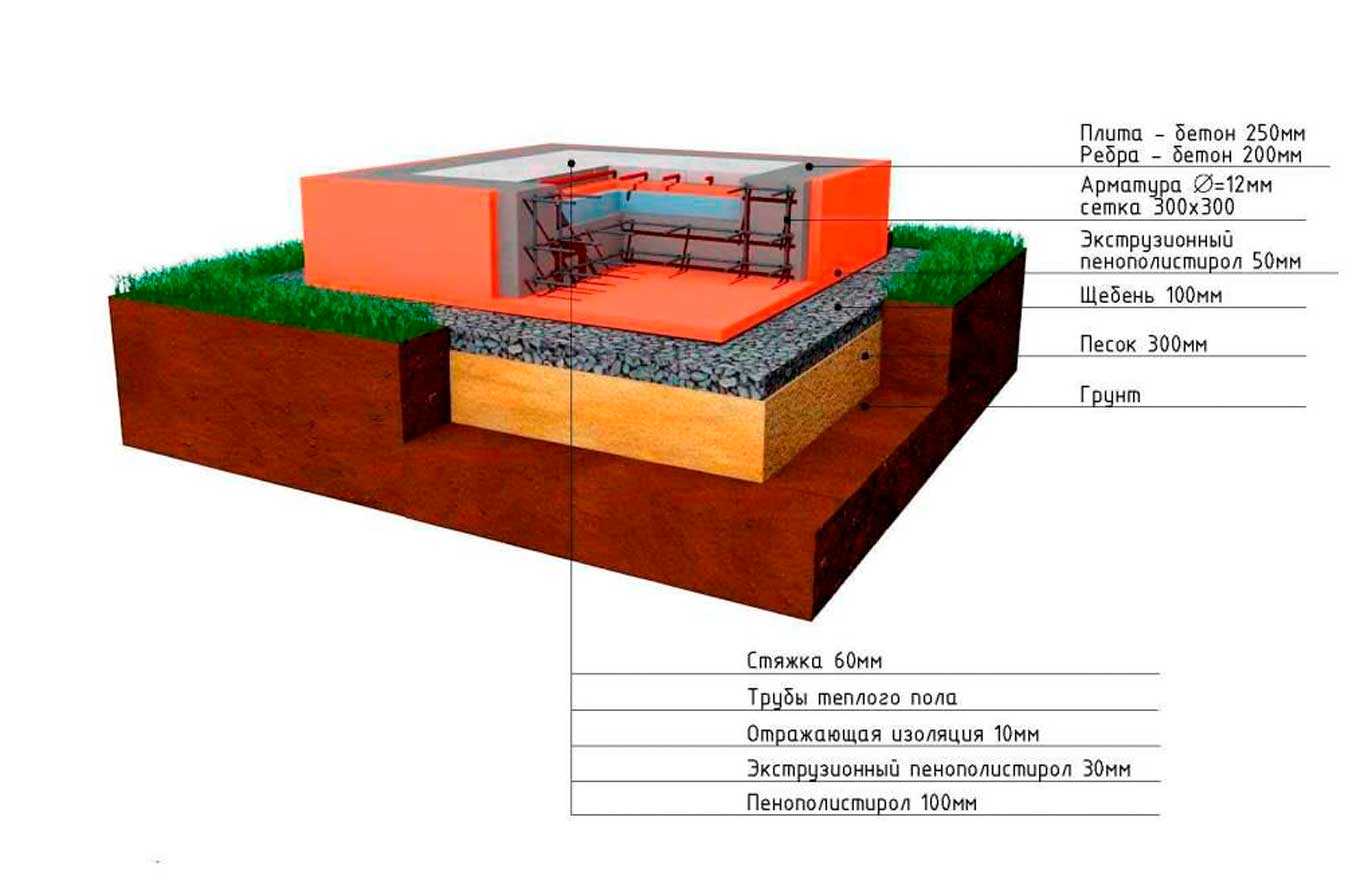

Технология возведения

Чтобы самостоятельно залить качественную УШП, требуется выполнить послойную укладку всех материалов. Основной компонент данной конструкции – это бетон. Он приобретается на заводах ЖБИ или замешивается своими руками вручную или с помощью бетономешалки (желательно выбирать первый способ).

Для самостоятельного замешивания требуется ознакомиться с инструкцией, по которой замешивается и заливается бетон. Главное нужно помнить, что заливать фундаментную ЖБ плиту нужно непрерывно, иначе она не будет функционировать как монолитная конструкция.

Строительство УШП необходимо выполнять в таком порядке:

Снимается плодородная почва (чаще на 20-30- см).
Укладывается геотекстиль на дно вырытого котлована с небольшим напуском на стенки. Геотекстиль позволяет защитить материал подушки от перемешивания с грунтом.
Сверху насыпается песчано-гравийная подушка, в составе которой должен быть крупнозернистый или среднезернистый песок (использовать мелкий запрещено, так как он даёт большую усадку). Толщину подушки подбирают с учётом свойств грунта

В ходе формирования подушки важно правильно утрамбовать каждый слой.
Укладывается утеплитель «Пеноплекс».
Устанавливается деревянная или пластиковая опалубка, которую подпирают подпорками (деревянными брусками).
Усиливают заливаемую плиту арматурной сеткой. Её вяжут из прутков толщиной не менее 12 мм, между которыми делают шаг 100 или 200 мм в зависимости от нагрузки (чем массивнее здание, тем меньше нужно делать шаг между арматурными стержнями)

Сечение и шаг подбирают с учётом требуемой несущей способности плиты. При укладке арматуры на дно ямы её требуется приподнять, чтобы она была закрыта снизу бетоном на 7 см. Делают это с помощью пластиковых фиксаторов.
Далее укладывают и надёжно фиксируют трубы тёплого пола, которые подсоединяют к распределительному узлу.
Затем заливают бетонный раствор, который во время укладки уплотняют вибратором. Он должен набрать полную прочность, на это уходит 28 дней. После чего можно возводить само здание.

Пока бетон набирает прочность, для отвода талых и ливневых вод вокруг неглубоко заложенного фундамента укладывают дренаж. Для этого копают траншеи с уклоном не менее 2 градусов.

В них укладывают геотекстиль, после чего на него насыпают слой щебня примерно 5 см. Далее по углам траншеи устанавливают смотровые колодцы, укладывают дренажные трубы, обёрнутые геотекстилем (позволяет защитить отверстия от заиливания) и подсоединяют их к колодцам.

Затем трубы засыпают щебнем и копают в более подходящем месте котлован для основного сбросного колодца из нескольких ЖБ колец. Потом от самого нижнего смотрового колодца прокладывают дренажную трубу к основному колодцу, который будет сбрасывать собранную системой воду в нижние слои грунта.

Особенности возведения плиточного фундамента

В основном плиточное основание возводится для сооружений с низкими полами. Для его сооружения не нужно выстраивать цокольные перекрытия и ростверки. Плиточный фундамент это не глубокое основание, которое сократит расходы на строительные материалы, приблизительно на 30%, а стоимость подвального помещения, примерно на 40%. Для того чтобы правильно залить плиту под фундамент необходимо соблюдать определенные правила. В основном из-за некачественного основания нарушается структура дома – перекосы, трещины, а также другие аварийные ситуации. Также, такие проблемы могут быть связаны с несоблюдением правил технологии строительства. Но с соблюдениеv всех правил и технологий строительства можно построить качественное, крепкое основание для любого типа сооружения.

Преимущества плиточного основания

Небольшая стоимость и довольно простая укладка.
Устанавливается всей плоскостью на грунт, поэтому имеет отличную несущую способность.
Конструкция не деформируется, поэтому будущие стены здания не будут разрушаться и трескаться. При промерзании грунта, плиточное основание равномерно поднимается и опускается, что дает возможность не допустить деформацию фундамента.
Плиточное основание имеет довольно ровную плоскость, что позволяет значительно сэкономить, отказавшись от дополнительной стяжки.
Фундаментную плиту можно использовать для перекрытия цокольного этажа – такой способ будет менее затратным, чем приобретать готовые бетонные плиты для пола.
Основание можно укладывать на любом типе грунта.

Фундаментная монолитная плита для дома своими руками

Фундамент — основополагающий элемент для любого дома. От того, насколько грамотно, с соблюдением многочисленных строгих правил и норм, сделано основание жилого дома будет, в итоге, зависеть срок эксплуатации самого здания. Существует множество видов фундаментов, которые используются для возведения конструкций разных типов и масштабов. Но вряд ли можно поспорить с тем, что наиболее надежным и прочным основанием является фундамент-плита.

Плитная, монолитная основа подходит для возведения практически любого дома — не только одноэтажного, но и двухэтажного. Однако стоимость ее возведения профессионалами очень высока: порой стоимость работ может составить до трети от общей стоимости всего здания.

Но в случае, если вы уверены в своих силах и хотите сэкономить, при соблюдении всех правил можно сделать фундамент плиту своими руками. Для дома из кирпича, газобетона, дерева и других материалов такой вариант будет более чем уместным.

Преимущества плитного основания дома:

подходит для зданий, различных по этажности (одно-, двухэтажного коттеджа и т.д), по площади, назначению, используемым в строительстве материалам;
оптимален в домах, где предполагается строительство подвала;
лаги на пол в будущем укладывать не придется: чистовой пол можно делать по монолитной плите;
основа дома прочная, надежная, сейсмоустойчивая;
площадь и толщина такого основания для жилого дома достаточно большая, риск подмывания водой минимален;
основание плиточного типа оптимально на участках со сложным грунтом.

Плиту для основы дома можно сделать быть либо плоской, либо ребристой. Ребристую создать своими руками будет сложнее, однако и функциональные ее характеристики несколько лучше. Дело в том, что именно ребристая плита наилучшим образом противостоит нагрузкам, которые на нее будет оказывать здание. Поэтому для большого двухэтажного дома можно выбрать именно данный вид основания.

Для создания такого фундамента своими руками изначально заливается система ребер, а затем — сама плита. Пространство между ребрами основания заполняются песком или смесью песка и гравия. В том случае, если условия грунта у вас не чрезвычайно сложные, а здание предполагается строить небольшое или среднее, стоит отдать предпочтение плоской монолитной плите.

Тип грунта, где лучше всего использовать плитный фундамент

Разберем основные виды почвенного слоя, на которых необходимо использовать описываемые конструкции. Основания других типов для них не подойдут и не смогут обеспечить надежность зданий.

Глинистые, суглинки

Более 50% здесь приходится на мелкие частицы размером не более 0.01 мм.

Ищете качественные строительные материалы по адекватным ценам для загородного дома? Получите промокод на скидку от завода-производителя и воспользуйтесь им в процессе стойки дома.

Получить скидку на строительные материалы »

Водонасыщенные

Это ленточные глины, илы, лессовые виды, которые характеризуются высокой степенью насыщенности водой, пористостью, деформируемостью и низкой прочностью.

Насыпные

Образуются в результате отсыпки твердых бытовых отходов, минеральных производственных остатков, природных грунтов.

Слабонесущие

Как видно из названия, такие грунты имеют слабую несущую поверхность. По этой причине практически не пригодны для строительства без предварительного укрепления

Применение плитного фундамента его основные достоинства и недостатки

Перечислим положительные стороны применения плитного фундамента. В каких случаях рекомендуется его монтаж.

Основные плюсы фундамента плиты

Отлично подходит для не стабильных грунтов. Плитный фундамент сохраняет равномерное распределение нагрузки во время сезонных изменений грунта. Такие изменения наблюдаются с началом заморозков, весной вовремя оттепели, обильных осадков. Все это влияет на объём и плотность почвы. Фундаментные плиты, в отличие от ленточного фундамента, ведут себя как единое целое. Фундамент вместе со строением поднимается и опускается.
Большая несущая способность. Так как площадь основания фундамента большая, то давление, которое оказывает фундамент на грунт маленькое. Поэтому плитный фундамент легко справляется с нагрузкой от многоэтажных домов.
Большой срок службы. Такое монолитное основание дома способно прослужить десятки лет. Конечно, это возможно, если соблюдаются все технологические процессы. Выполнены правильно гидроизоляция и утепление. Бетонная смесь соответствует принятым нормам и стандартам.
Прочность. Плитный фундамент является самым прочным из существующих видов. Это обеспечивается за счет однородности, отсутствие швов и соединений. Хорошая гидроизоляция не дает его разрушать влаге.
Минимальные земляные работы. Если грунты устойчивы, то это позволит выполнить монтаж на поверхности. Для очистки и выравнивания участка может не понадобиться специальная техника, что сократит расходы по возведению.
Не сложный монтаж. Для выполнения работ по возведению не требуется специальные знания и умения. С монтажом монолитного фундамента можно вполне справиться своими силами.
Готовые полы первого этажа. Плита является хорошим основанием для пола. На него можно укладывать напольное покрытие — линолеум, кафель, ламинат.

Недостатки плитного фундамента

Ко всем перечисленным минусам стоит добавить и несколько отрицательных сторон использования плитного основания:

Высокая стоимость. Конечно же, использование такого количества арматуры и бетона не может не сказаться на стоимости проекта. Его цена в несколько раз превышает стоимость ленточного и свайного фундамента. В случае использования тяжелой строительной техники, также существенно влияет на его стоимость.
Проблемы с коммуникациями. Все подземные коммуникации — канализация, водопровод необходимо выполнить в начале строительства. Все трубы остаются под плитой. Их замена, при необходимости, очень затруднительна. Поэтому к этому этапу нужно отнестись очень ответственно. Рекомендуется использовать трубы самого высокого качества.
Не рекомендуется для холмистой местности. Если на участке под строительство дома большие перепады высот, то затраты могут возрасти еще в несколько раз. К тому же сохраняется опасность оползневого сдвига, что приведет к смешению всего дома. Для холмистой и горной местности рекомендуется использовать свайный фундамент.
Утепление. Так как бетонная плита хорошо впитывает влагу и при наступлении морозов, замерзшая вода может повредить основание.
Слабая прочность на изгиб. Ошибки при строительстве, которые приводят к неравномерной нагрузке на плиту, приводят к появлению трещин. Это может предотвратить хорошо сделанная песочно-гравийная подушка и правильно обвязанная арматурная решетка.

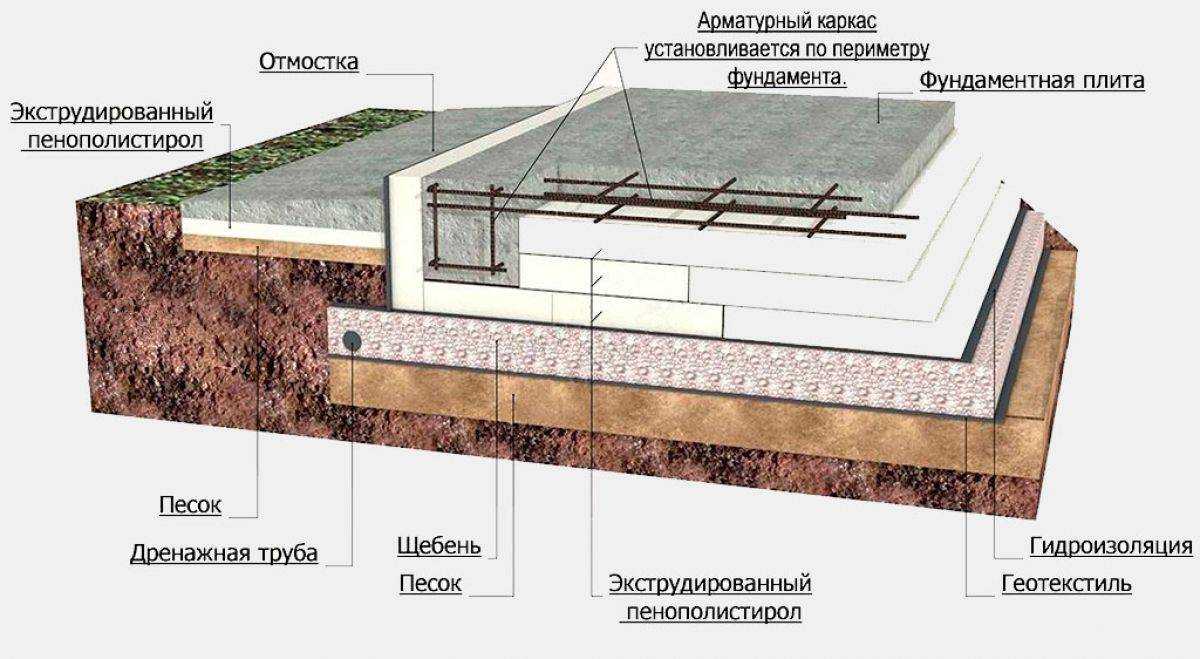

Технология строительства утепленной плиты

С целью защиты дома от теплопотерь можно создать утепленные плитные фундаменты своими руками — пошаговая инструкция и чертежи помогут реализовать такую задачу в сжатые сроки. Любая железобетонная монолитная плита включает в себя несколько слоев, а при наличии утепляющих элементов их количество возрастает

Чтобы получить требуемое качество, важно правильно создавать каждый уровень

Подготовка основания

На начальном этапе производится подготовка основания. Параметры котлована должны соответствовать размерам постройки и быть больше на 1 м. На выделенном участке снимается слой плодородной почвы, а по краям котлована фиксируются дренажные трубы, которые будут отводить поверхностные воды.

Дно тщательно разравнивается, ямы засыпаются, а возвышенности удаляются. На обработанную поверхность укладывается слой геотекстиля — он должен покрыть дно и стенки котлована.

Дальше высыпается чистый песок средней фракции слоем в 20-30 см. Для его трамбовки используется виброплита. Поверх насыпается щебень равномерным слоем с последующей трамбовкой. Еще на подготовительном этапе следует установить все инженерные системы.

Бетонная подготовка

По периметру углубления устанавливаются опалубка из досок толщиной 40 мм или фанеры с параметрами 18-21 мм. Высота конструкции определяется с учетом толщины оставшихся слоев. По краям опалубки удобно отслеживать уровень бетонного раствора, поэтому лучше использовать обрезную доску. На гравийную подушку помещается бетон слоем 100 мм.

Для этой работы подходит материал невысокой марки — В7,5 или В10. Наличие бетонного слоя обеспечит надежную основу для гидро- и теплоизоляции.

Гидроизоляция

Поскольку монолитная плита фундамента под частный дом заглублена в почву, ее нужно покрывать слоем гидроизоляции. Для этих целей применяют обмазочную и рулонную изоляцию. Основание нужно очистить от пыли, а потом пропитать керосином или растворителем. При фиксации рулона его можно выпускать за пределы на 10-15 см.

Утепление

В качестве утепляющего материала для фундамента применяют экструдированный пенополистирол с повышенной плотностью. Этот слой должен обладать толщиной 10-15 см. Точные параметры зависят от условий эксплуатации.

Армирование

Роль армирующего элемента выполняет ребристая арматура класса AIII диаметром 12-14 мм. Ее укладывают вдоль и поперек, соблюдая шаг 15-30 см. Параметры армирования определяются отдельными расчетами. В процессе армирования создается клетка.

Заливка бетоном

Параметры плиты могут меняться в зависимости от разных факторов и варьироваться от 20 до 50 см. Заливать ее нужно бетонным раствором марки В30 за 1 прием, исключая появление вертикальных швов.

Лучше заказать бетон с доставкой и заранее распределить его порции. Уплотнять материал нужно глубинными вибраторами с высокочастотными колебаниями.

Уход за бетоном

Строительство плитного фундамента требует правильного ухода за бетоном после его заливки. Чтобы сырье хорошо затвердело, нужно поддерживать влажность в пределах 90-100% и температуру +5ºС. Заливку лучше проводить в теплую погоду при +20ºС.

Последующий уход заключается в бережном обращении с плитой для защиты от повреждений. После укладки бетон закрывается пеленкой или слоем брезента, что необходимо для защиты от прямых солнечных лучей и ветра.

Когда снимать опалубку

Демонтаж опалубки для ФБС производится после набора бетоном 70% от заводской прочности. Точный термин определяется окружающей температурой.

Подготовка основания материка под конструкцию УШП утепленной шведской плиты.

При подготовке к данному этапу необходимо разметить участок и обозначить границы дома. От границ дома прибавить в каждую сторону дополнительно расстояние, которое потребуется под отмостку и дренажную систему отвода воды. Примерно около 2-х метров в каждую сторону.

По выставленным маякам начинает работать экскаватор

На данном этапе важно извлечь весь плодородный слой почвы. В нем содержится много органических элементов. Он со временем будет перегнивать, что даст усадку

Плюс ко всему плодородный слой является «домом» для различных насекомых, червей, грызунов и пр. В общем убираем его и выравниваем им участок если это требуется — нет вывозим или продаем

Он со временем будет перегнивать, что даст усадку. Плюс ко всему плодородный слой является «домом» для различных насекомых, червей, грызунов и пр. В общем убираем его и выравниваем им участок если это требуется — нет вывозим или продаем.

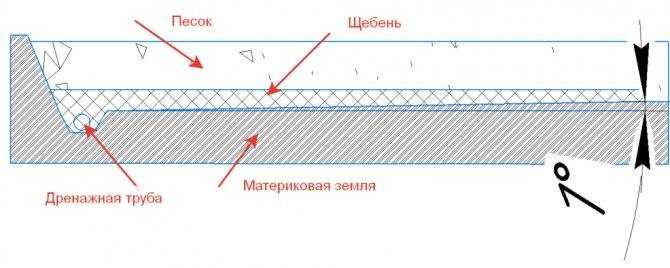

Дойдя до слоя глины важно сформировать небольшой уклон от центра к периметру границ с уклоном около 1% (1 см на метр). При такой разуклонке воды будут стекать по материковому слою глины в дренажную систему. После работы экскаватора необходимо уплотнить дополнительно основание при помощи тяжелой виброплиты (не менее 200 кг) в 4-5 проходов

После работы экскаватора необходимо уплотнить дополнительно основание при помощи тяжелой виброплиты (не менее 200 кг) в 4-5 проходов.
