Толщина пазогребневой плиты

Кладка межкомнатных перегородок из гипсовых плит

Что это за материал и его виды

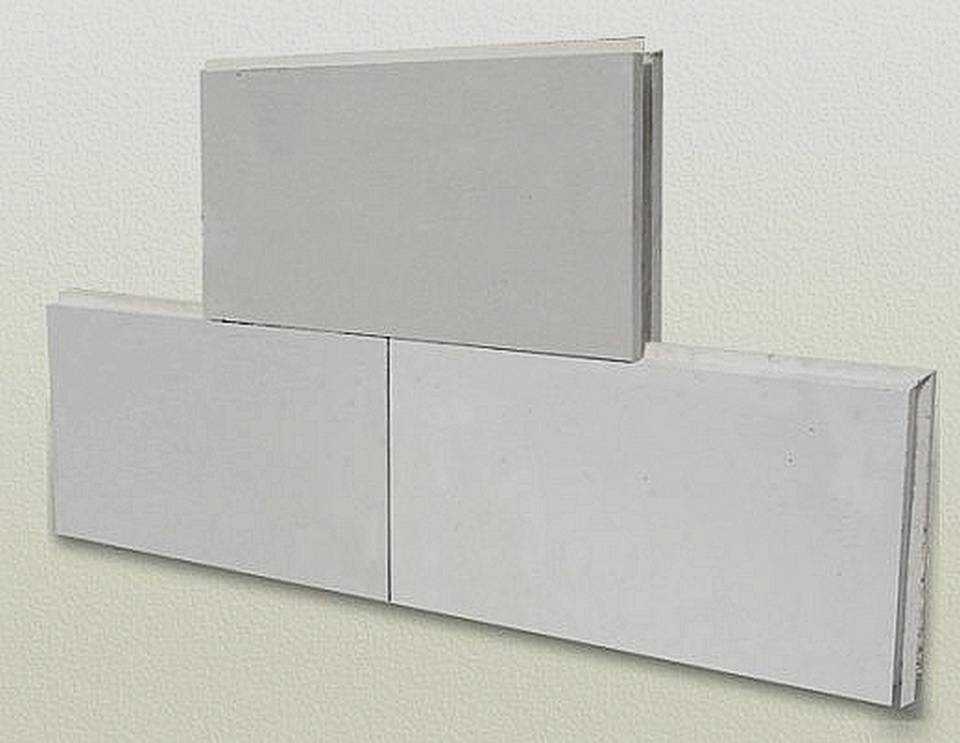

Пазогребневые плиты (сокращенно ПГП) или блоки — крупноформатный строительный материал для возведения перегородок в виде плиты, на торцах которой сформированы гребень (шип) и паз. Отсюда и это название — пазогребневые плиты. Они бывают:

  • на основе гипса (литые гипсовые);
  • из песка и негашеной извести, спрессованные под определенным давлением и обработанные паром в автоклаве (силикатные).

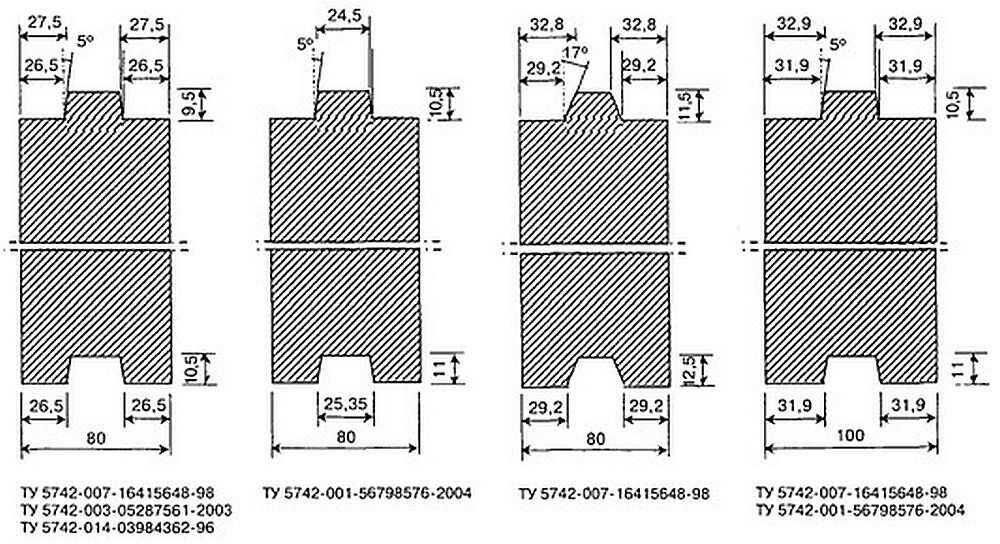

Размеры гипсовых пазогребневых блоков по ГОСТу и ТУ

В раствор для улучшения свойств добавляют пластификаторы и гидрофобные (водоотталкивающие) добавки. Есть у гипсовых ПГП еще одно название — гипсолитовые плиты. Оно объяснимо: гипсовый раствор заливают в формы. Вот вам и «источник» этого варианта названия.

Влагостойкость и пустотность

По области использования пазогребневые плиты могут предназначаться для нормальных условий эксплуатации (обычные, стандартные) или для влажных помещений (влагостойкие). Влагостойкие для лучшей идентификации подкрашиваются в зеленоватый цвет.

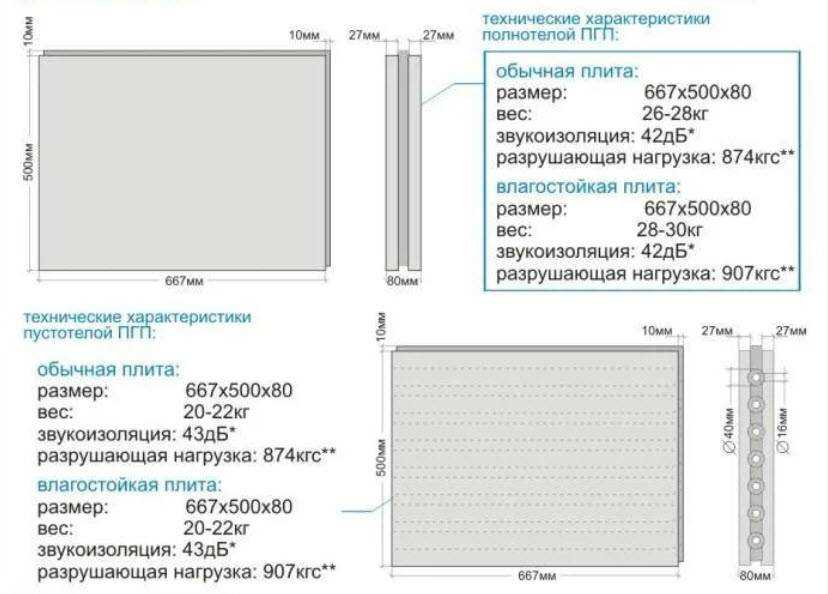

Полнотелые и пустотелые отличаются весом и прочностью

И гипсовые, и силикатные пазогребневые плиты бывают полнотелыми и пустотелыми. Полнотелые более прочные, пустотелые за счет меньшего веса создают меньшую нагрузку на перекрытия. Выбор между полнотелыми и пустотелыми надо делать опираясь на несколько факторов:

  • Звукоизоляционные характеристики. Монолитный материал без пустот лучше проводит звуки, поэтому его используют, если звукоизоляция будет сделана отдельным слоем (лучший вариант) или если она не так важна.
  • Нагрузки на перегородки. Если на стены надо будет вешать полки, мебель, крепить какие-то тяжелые предметы, использовать лучше монолит.
  • Нагрузка на перекрытия или пол. На деревянный пол или на старые деревянные перекрытия лучше ставить менее тяжелые (пустотелые) блоки.

Если учитывать надо несколько факторов, звукоизоляция рассматривается в последнюю очередь. Повысить защиту от шума можно используя специальную технологию монтажа (на виброгасящие прокладки), а также сделав дополнительный слой звукоизоляционных материалов.

Технические характеристики

Если сравнивать обычные и влагостойкие пазогребневые плиты, отличия в характеристиках только в водопоглощении и прочности. Влагостойкие, за счет большего количества гидрофобных добавок, влагу почти не впитывают. Из-за большого числа эти добавок они и стоят дороже, так как добавки эти дорогостоящие. Заодно они и прочность увеличивают (М50 по сравнению с М35).

Кстати, можно «не отходя от кассы» проверить, действительно перед вами влагостойкие ПГП или просто окрашенные в зеленый цвет стандартные. Просто налейте на поверхность немного воды. Стандартные плиты ее быстро впитают, а на водоотталкивающих она будет долго стоять лужицей.

Основные технические характеристики гипсовых и силикатных ППГ

Если же сравнивать гипсовые и силикатные перегородочные блоки, в глаза сразу бросается повышенная прочность последних — М150 по сравнению с М50 и М35. То есть прочность силикатных плит сравнима с бетоном не самой плохой марки. Если вы собираетесь на перегородку навешивать нечто очень тяжелое, лучше использовать силикат. Еще производители выпускают блоки толщиной 115 мм, которые называют межквартирными.

Технические характеристики пазогребневых перегородочных блоков из гипса

Чем еще силикатные плиты отличаются от гипсовых аналогов? Тем что в стандартном исполнении имеют не такую уж и высокую впитывающую способность. Она не настолько низка, как у влагостойких блоков, но этот материал может без проблем использоваться в любых влажных помещениях (13% по сравнению с 26-32%). Минусы этого материала — больший вес (при равных размерах) и более низкие теплоизоляционные характеристики.

Технология возведения перегородок из ПГП

Перед началом работ следует убедиться, что основание под стенку идеально ровное, с нулевыми уклонами. Даже небольшие перепады высоты основания станут причиной образования трещины в конструкции. Для лучшей шумоизоляции, под первый ряд укладывается демпферная лента из вспененного полиэтилена. Ее же закладывают в узлах примыкания между ПГП и капитальной стеной.

Как и в кирпичной перегородке, пазогребневые панели укладываются с перевязкой. Совмещение вертикальных швов недопустимо.

Изделия легко режутся сабельной пилой или ручной ножовкой по дереву. Распустить одну или несколько штук не трудно. Если предстоит выполнять большой объем работ в многоквартирном жилом доме, ножовкой много не напилишь, руки отвалятся. Процесс нужно механизировать.

Для укладки блоков, в качестве раствора применяются специальные клеевые составы, которые выпускают большинство компаний, наладивших выпуск ПГП. В оптовой и розничной продаже всегда присутствуют пазогребневые панели и клей к ним от одного производителя.

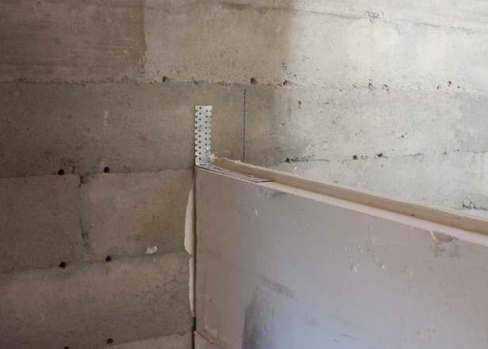

Для связки с капитальной стеной используются металлические уголки и саморезы. Для придания конструкции большей жесткости, смежные ПГП соединяют друг с другом металлическими пластинами, закладывая их через две панели.

Места установки дверных блоков не перекрывают перемычками, если ширина проема не превышает 900 мм. Между перегородкой и перекрытием оставляют зазор в 20-30 мм. Его можно заделать тем же кладочным раствором или монтажной пеной.

Пазогребневые блоки. Что это

Виды и размеры

По государственным стандартам «СП 55-103-2004. Москва, 2004 год», размеры блоков/плит с такими пазами составляют 66.7*50 см при толщине изделия от 8 до 10 см.

В области строительства применяют 2 типа смесей:

  1. Полнотелые плиты, которые применяют для перегородок с высокими требования к устойчивости и прочности. Но плотная структура материала будет увеличивать проходимость волн звука и не препятствует тепловой утечке из помещений.
  2. Пустотелые блоки, которые применяют для изоляции помещения от колебаний звука и имеет высокие свойства тепловой изоляции. наличие в плитах пустот будет негативно влиять на уровень прочности.

Перегородки из пазогребневого блока производят способом укладки отдельных блоков так же, как и кирпичные стены. Если сравнивать между собой 2 типа строительных материалов по технологии монтажа и степени надежности, то наилучшим материалом являются пазогребневые блоки, габариты которых идеально подходят для укладки стен при разграничении. Вместе песчано-цементного раствора применяется клеевая гипсовая смесь. Сделанный на базе гипса и особых эластичных заполнителей/добавок, клеевое средство будет надежно фиксировать пазогребень, габариты которых совпадают с выступающим шипом и отверстием паза.

Преимущества и недостатки

Блоки с пазами и гребнями, как и любые строительные материалы обладают своими слабыми и сильными сторонами. Основные достоинства:

  • Скорость монтажа перегородок внутри квартиры и простенков для разделения. Возможность выстраивания разграничительных стенок с любой конфигурацией достигается за счет того, что плиты легко нарезать любой по форме пилой-ножовкой.
  • Поверхность перегородок из кладочных пазогребневых блоков не нуждается в дальнейшем оштукатуривании. При кладочных работах излишки клеевого состава аккуратно снимают, место швов заглаживают при помощи малярного шпателя.
  • Малый расход клеевого состава – клей покупают сразу же в готовом виде и разводят чистой водой по пропорциям, которые указаны на упаковке.
  • Коэффициент звуковой изоляции пазогребневых перегородок составляет около 40 дБ, которые предельно допустимы для жилых построек.
  • Уровень тепловой изоляции перегородки из гипса с толщиной в 8 см аналогичен стенке из бетона с толщиной в 40 см.
  • Устойчивость материала к огню, причем силикатная смесь или гипс относятся к классу негорючих материалов и при пожаре не разрушаются, а еще не выделяют токсичных опасных веществ. Такие плиты могут находиться под прямым воздействием открытого огня при температуре до +1100 градусов, при этом без нарушения конструкционной целостности.
  • Экологическая безопасность. Блоки с пазами и гребнями выполнены из строительного гипса, кислотно-щелочной баланс которого по максимуму совпадает с человеческой кожей. По этой причине в комнате с перегородками из гипсовых штучных плит создается безопасная и даже комфортная атмосфера для жизни человека.

Из-за тонкости гипсовых плит стенку разделительного типа из пазогребневых плит в обязательном порядке прочно фиксируют в потолке и несущей конструкции. Это предупредительная мера дает возможность укреплять перегородки из гипсолита от механического воздействия и добавляет всей выстроенной конструкции жесткости.

Определить гипсобетонную перегородку можно разными способами:

  1. Самый надежный — бурение. Просверлите в перегородке отверстие простым сверлом по металлу. Сверлится перегородка не так легко как чистый гипс, потому как при изготовлении перегородок в гипс добавляли мелкий наполнитель — песок, древесные опилки, сечку камыша и соломы, шлак, известняк-ракушечник, туф и другие подобные материалы. Если при сверлении вы попали в дерево или металл, это также свидетельствует о том, что перегородка гипсобетонная.
  2. Толщина гипсовых перегородок 7-9 см. Толщину можно определить, если в перегородке есть дверной проем, или опять же просверлить перегородку.
  3. Поверхность гипсовой перегородки достаточно неровная (хотя то же можно сказать про абсолютное большинство стен и перегородок советского периода).
  4. Если сорвать обои (снять стеновые панели), то можно увидеть поверхность перегородки. Обычно она светло-серого цвета с вкраплениями наполнителя — мелких камешков. И еще, в месте стыка гипсовых перегородок с несущими стенами обычно бывают трещины, хотя их может и не быть, если их заделали во время предыдущего ремонта или, что большая редкость в панельных домах но часто встречается в кирпичных, в стену были забиты металлические закрепы (см. фото):

Перегородки устанавливались краном на плиты перекрытия — полы до монтажа плит перекрытия — потолков и до выполнения стяжки. Потом выполнялся тепло- звукоизоляционный слой (из граншлака, песка или гипсовых панелей, таких же как и перегородка). После монтажа плит перекрытия монтажные петли перегородок оказывались между плитами перекрытия. По технологии их положено было приваривать к закладным деталям. Таким образом перегородка крепилась сверху. Снизу перегородки закреплялись при выполнении цементной стяжки. Нижняя часть перегородки оказывалась на 5-10 см утопленной в стяжку. Кроме крепления сверху и снизу перегородка должна была крепиться к несущим стенам закрепами или анкерами.

Разновидности продукции

Весь ассортимент изделий классифицируют по нескольким признакам:

  • применяемому сырью;
  • способу производства;
  • наполнению;
  • влагостойкости;
  • размерам.

При выборе строительного материала обязательно учитывают все особенности блоков.

Гипсовые ПГП блоки

Гипсовые плиты выпускают по литьевой технологии из гипса марок Г-4 и Г-5. Добавлением пластификаторов добиваются увеличения прочности и улучшения внешнего вида — стенки получаются ровные и гладкие.

Благодаря природному сырью стены получаются безопасными, а структура гипса делает их дышащими.

Добавки гранулированного доменного шлака и портландцемента снижают водопоглощение. Для идентификации влагостойкой продукции её окрашивают в оттенки зелёного цвета.

Сравнительные характеристики разновидностей собраны в таблице.

Характеристика

Обычные Влагостойкие

Плотность, т/м3

1350

1100

Водопоглощение, %

до 32 5

Марка прочности

М35

М50

Звукопоглощение, дБ

34–41

Теплопроводность, Вт/м*С

0,19

Помимо неустойчивости к влаге, гипс подвержен ускоренному разрушению под воздействием климатических условий — прямых солнечных лучей и агрессивных химических элементов, находящихся в воздухе.

Гипсовые блоки без потери качеств в течение 3 часов выдерживают открытый огонь с температурой пламени до 1100°С.

Силикатные блоки

Технология производства предусматривает:

  1. Приготовление смеси, состоящей из воды, негашёной извести и кварцевого песка.
  2. Прессование блоков-сырцов.
  3. Сушка в автоклавной камере под давлением и при высокой температуре.

Готовые изделия являются прочным песчано-известковым конгломератом.

Плотность составляет около 1850 кг/м³, поэтому для удобства работы пазогребневые силикатные блоки по размеру делают меньшего гипсовых.

Уровень водопоглощения составляет около 13%, поэтому силикатные плиты не имеют ограничений на использование во влажных помещениях.

Марка прочности М150 позволяет использовать силикатные ПГП в строительстве несущих стен. Для наружных конструкций потребуется создать гидроизоляционный слой. Например, дома из силикатных блоков можно оштукатурить, применить мокрый способ теплоизоляции или навесить вентилируемый фасад.

Каким блокам отдадите предпочтение?

Гипсовым
0%

Силикатным
80%

Выберу другой материал
20%

Проголосовало: 5

Наполнение

Блоки выпускают в виде пустотелых или полнотелых плит.

Элементы с пустотами лучше удерживают тепло, легче по массе. Общий вес каждого блока снижается на 25%

Стена оказывает меньшую нагрузку на перекрытие, что особенно важно в многоквартирных домах при проведении перепланировок. В тоже время пустоты резко снижают прочность блоков

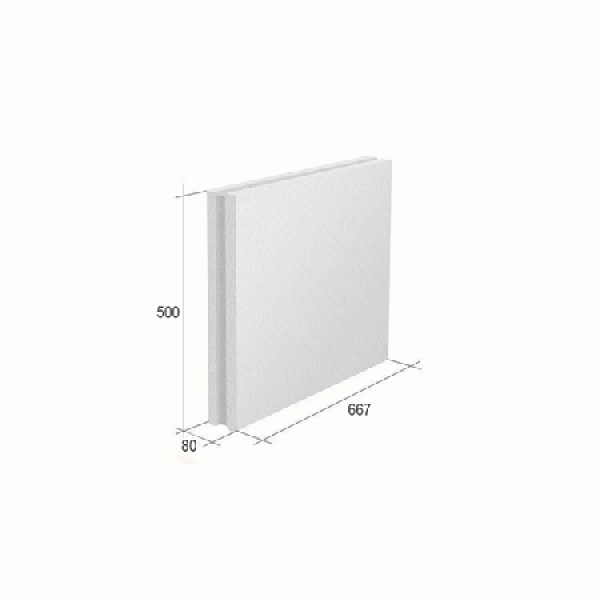

Стандартные размеры

Производитель вправе сам определять размеры своей продукции, однако для соблюдения единообразия и взаимозаменяемости продукции разных заводов ГОСТ 379-2015 рекомендует придерживаться следующих размеров силикатных перегородочных плит с маркировкой СП:

  • изделия толщиной 65 мм, могут иметь размеры в длину и высоту — 248х248 или 248х240;
  • продукция толщиной 70 мм и высотой 248 мм выпускают стандартных длин от 248 до 998 мм;
  • для изделий толщиной 80, 85 и 90 мм длина может составлять от 248 до 998 мм, при высоте от 198 до 248.

Укрупнённые силикатные перегородочные плиты выпускают длиной 998 мм, шириной до 130 мм и высотой до 248 мм.

Плиты гипсовые для перегородок изготавливают по ГОСТ 6428-83. Для них предусмотрено гораздо меньше типоразмеров по сравнению с силикатными.

Стандарт предусматривает всего две толщины — 80 или 100 мм, а размеры длины и ширины предполагают только 4 размера ПГП:

  • 667х500 мм;
  • 900х300 мм;
  • 800х400 мм;
  • 600х300 мм.

Плюсы и минусы ПГП

Быстрое возведение перегородок и лёгкая подгонка блоков
Небольшой расход клея, так как швы имеют минимальную толщину
При аккуратной кладке поверхность может обойтись без выравнивающей штукатурки
Экологическая безопасность при любых условиях эксплуатации
Огнестойкость
Низкий коэффициент теплопроводности
Высокие звукоизоляционные свойства
Экономия полезной площади ввиду небольшой толщины плит

Низкая прочность гипсовых изделий
Высокий показатель водопоглощения, защищённые плиты стоят значительно дороже
На пустотные блоки трудно крепить тяжёлые предметы
Незначительные подвижки перекрытия приводят к появлению трещин в стенах

Особенности монтажа

Кладка перегородок из пазогребневых блоков производится после завершения монтажа несущих и ограждающих конструкций зданий, до начала устройства чистого пола и отделочных работ.

При перепланировке или реконструкции объектов жилого и гражданского назначения пазогребневые перегородки могут возводиться не только одинарными, но и двойными. Последний вариант используется в тех случаях, когда требуется выполнить скрытую прокладку инженерных сетей или утеплить перегородку, одна сторона у которой выходит в холодное помещение.

На объекте монтаж пазогребневых плит сводится к стыковке по швам, с периодическим контролем вертикальности и горизонтальности каждого ряда. При сборке межкомнатных перегородок плиты ставят как пазом вниз, так и вверх. Нормы рекомендуют вести их укладку пазом вверх, поскольку в этом случае монтажная клеевая смесь равномерно распределяется в пазогребневом пространстве.

В качестве клеящей основы для монтажа можно использовать стандартный клей для газобетона или шпаклевку «Фугенфюллер».

Последовательность монтажа

Основание под перегородку выравнивают цементно-песчаным раствором, после чего на него по уровню ставят первый ряд перегородочных плит. Поверхности паза и гребня каждой плиты перед стыковкой покрывают клеящим раствором так, чтобы толщина шва в стыках не превышала 1-2 мм.

Монтаж ведут с перевязкой стыковочных швов. Для создания эластичного примыкания к ограждающим и несущим конструкциям пазогребневые перегородки крепят специальными скобами.

Скобу устанавливают в паз плиты и фиксируют самонарезающимся винтом к панели перекрытия или анкерным дюбелем к ограждающей конструкции.

Кроме того, в таких соединениях нормативы рекомендуют применять прокладки из пробки или битумизированного войлока, устанавливая их по всему периметру внешнего стыка.

Если ширина дверного проема не превышает 80 см и над ним будет установлен только один ряд пазогребневых плит, то нормы допускают не использовать перемычку. Ее роль выполняет дверная коробка или подпорная конструкция, которую снимают после набора прочности клеевым раствором (рис. 1)

Рисунок 1

При большей ширине проема установка над ним стальной или деревянной балки-перемычки обязательна (см. рис.2)

Рисунок 2

Все зоны контакта перегородок с несущими стенами и перекрытиями герметизируют гипсовым раствором.

Отзывы о пазогребневых перегородках в большинстве положительные. В них подчеркивается не только простота их монтажа, но также неплохие шумоизолирующие свойства.

Обязательным моментом, на который нужно обращать внимание – грунтование поверхности плит перед финишной отделкой. От его качества зависит надежность сцепления краски и обоев с поверхностью плиты. Эту работу лучше делать, используя грунтовку глубокого проникновения

Эту работу лучше делать, используя грунтовку глубокого проникновения.

Возведение перегородок из пазогребневых плит: разновидности материала

Практически все производимые нынче пазогребневые плиты для перегородок можно классифицировать по двум признакам – материалу, из которого их изготавливают, а также внутренней структуре. Разберемся с этими моментами более подробно.

  1. По материалу строительный материал данного типа можно разделить на два вида – это гипсовые и силикатные плиты с пазом и гребнем. Наиболее распространенным являются гипсовые плиты – перегородки из гипсовых пазогребневых плит можно назвать универсальными, так как их использование практически не имеет никаких ограничений. Если говорить о силикатных плитах, изготовленных из кварцевого песка и негашеной извести, то их основным достоинством является очень высокая прочность – вместе с этим они обладают большим весом, что, соответственно, утяжеляет работу с ними. Вообще по всем своим характеристикам, кроме веса, плиты данного типа во много раз превосходят свои гипсовые аналоги. Можно сказать даже больше – именно силикатные плиты с гребнем и пазом благодаря своей высокой влагостойкости могут использоваться даже в помещениях с высокой влажностью.
  2. Второй признак, согласно которому можно классифицировать гипсовые и силикатные пазогребневые плиты, это внутренняя структура – в этом отношении материал данного типа можно разделить на полнотелые плиты и пустотелые плиты. Здесь все просто – пустотелые плиты для перегородок намного легче, но вместе с этим менее прочные и в меньшей степени способны выдерживать нагрузки. В общем, если на перегородки из пазогребневых плит планируется навешивать тяжелые вещи, то свой выбор лучше остановить на полнотелом материале данного типа.

Есть и еще один критерий, согласно которому можно классифицировать пазогребневые плиты для перегородок – это степень их влагостойкости. Этот момент касается исключительно гипсового материала – как игипсокартон, они могут быть обычными и влагостойкими. Выбор между тем и другим типом материала очевиден – в помещениях с высокой влажностью лучше выбирать влагостойкий материал.

Совсем забыл. Материал данного типа может иметь различные размеры. Если их толщина практически всегда остается стандартной (80 или 100мм), то линейные размеры могут быть разными и зависят они, прежде всего, от производителя. К примеру, компания Forman производит пазогребневые плиты размером 600мм на 300мм, а аналогичные изделия производства Knauf имеют габариты 667мм на 500мм.

Гипсолитовые перегородки – что это такое

Перегородки из гипсолита – это универсальное решение для разделения жилого пространства на функциональные зоны. Их активно используют в новом строительстве по нескольким причинам:

  • Малый вес не увеличивает нагрузку на фундамент;
  • Пазогребневое соединение делает монтаж быстрым и незатруднительным, сборку осуществляют по принципу конструктора;
  • Низкая теплопроводность обеспечивает сохранение тепла в помещениях;
  • Высокий уровень шумоизоляции из-за пористости материала обеспечивает относительно комфортные условия для нахождения людей в соседних помещениях;
  • На гипсолите не размножается плесень;
  • Линейное расширение перегородок фактически не меняется при изменении влажности в помещении.

Стены из гипсолита могут разделять не только комнаты внутри одного жилого пространства, но и соседние квартиры. Для таких случаев выбирают более толстые двойные блоки.

Стоит отметить, что гипсолитовые перегородки не могут выступать в качестве несущих конструкций.

Как сделать облицовку с помощью ПГБ?

Пример установки стенок из ПГБ Пазогребневый блок может применяться для облицовки стен здания снаружи (фасадные работы в этом случае относятся к категории «мокрых») или внутри помещений. Основные этапы установки:

  1. Подготовка материала к установке. Блоки требуется выдержать в помещении при температурном режиме +5 градусов по Цельсию либо выше на протяжении 4-6 часов: это делают, чтобы улучшить свойства материала и адаптировать его к условиям эксплуатации. Параллельно этому на полу устраивают разметку, перенося ее на стены, отмечают положение дверных проемов. Поверхности требуется выравнивать с помощью цементно-песчаного строительного раствора.
  2. Если блоки укладывают гребнем вверх, для первого ряда он удаляется с помощью рубанка. Стыки плит следующих рядов обмазывают монтажным клеем, который усиливает соединение. Толщина швов должна составлять 1,5-2 мм. В случае эластичного сопряжения облицовочного покрытия с примыкающими стенками используют скобы, фиксирующие плиты; оптимально использовать усиленный уголок.
  3. Угловые части покрытий защищают с помощью специального ПУ профиля, для чего поверхность промазывается клеем, а после установки выравнивают положение. Если отделка происходит внутри помещения, укрепление выполняют с помощью армирующей сетки или ленты, утапливая ее в слой клеевого вещества.
  4. Как и в случае строительства перегородки из пазогребневых блоков, готовая поверхность может быть отделана декоративными материалами, от штукатурки и краски до монтажа винилового сайдинга. Нежелательно использовать массивные разновидности, поскольку они могут нарушить или деформировать созданную облицовку.

Монтаж перегородок и фасадных покрытий из пазогребневых плит – популярное решение, которое доступно как в новых домах, так и при ремонте квартиры во вторичном фонде. Для устройства конструкции требуется инструмент для сверления отверстий под крепеж, цементно-песчаный раствор или сухая смесь, емкость для приготовления клея и ручные приспособления для вкручивания саморезов и дюбелей либо дрель.

Готовую поверхность пазогребневой стенки можно отделать с помощью классической или фактурной штукатурки, краски, обоев. При необходимости внутри перегородки или под облицовкой можно вывести электрические коммуникации, а если установить стенку со сдвоенной структурой, можно усилить характеристики утепления и звукоизоляции дополнительной отделкой.

Более подробно монтаж блоков на видео:

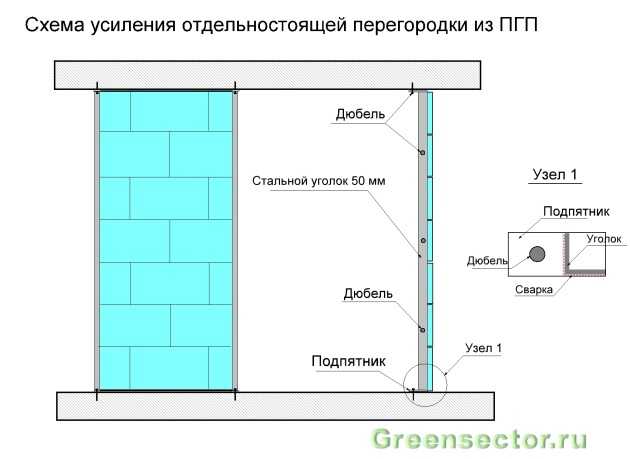

Усиление отдельностоящей перегородки из ПГП

Откровенно говоря, установка перегородки из ПГП без надежного контакта со стенами — не лучший вариант. Если решение уже принято, то следует обезопасить данную конструкцию от падения «обоймой» из стального уголка, установленного по боковым торцам. Для крепления уголка к потолку и полу (к плите междуэтажного перекрытия) нужно использовать подпятники из стальной пластины. Их с помощью электросварки фиксируют к уголку.

Для более надежного крепления уголка к гипсовой плите по всей его длине можно сделать несколько отверстий для установки дюбелей.

Заканчивая кладку, уделите особое внимание надежности контакта перегородки ПГП с потолком. С двух сторон ее нужно зафиксировать уголками или стальными штырями, забив их в плиту перекрытия

После этого шов заделывают раствором, проклеивают лентой из ткани и шпаклюют. Выступающие на поверхность перегородки крепежные штыри скроет установка декоративного карниза (багета).

Отметим также, что лучшей альтернативой отдельностоящей перегородке из ПГП является конструкция из гипсокартонных листов. Она легче гипсовых плит. Необходимую степень жесткости ей обеспечивает профильный каркас.
