Из чего состоит деревянное окно: особенности устройства, характеристики и описание элементов и частей

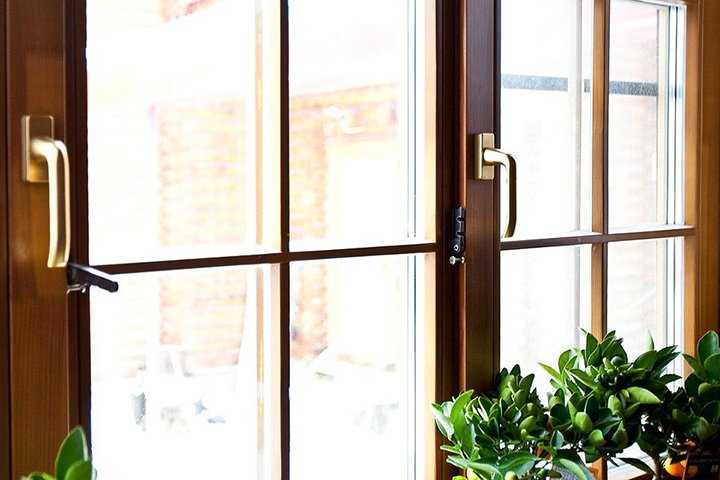

Выбор фурнитуры

На деревянном окне обязательно должна быть установлена высококачественная фурнитура, в противном случае конструкция прослужит вам недолго. Поскольку рама и стеклопакет вес могут иметь значительный – к выбору фурнитуры стоит подойти ответственно.

Ручка окна может быть изготовлена из разных материалов и выполнять разнообразные функции. Конструкция элемента нередко дополняется замком, который не даст открыть окно без выполнения определенных действий. Такой вариант фурнитуры оптимален для установки в том случае, если в доме есть маленькие дети, которые могут из любопытства попытаться открыть окно. Если хочется дополнительной защиты помещения от несанкционированного проникновения – есть смысл выбрать для окон ручки противовзломные, оснащенные механизмом-блокиратором.

Петли на деревянные окна чаще всего устанавливаются следующих разновидностей:

Накладные. Петли в этом случае будут хорошо заметными, но если их правильно подобрать по дизайну, то фурнитура вполне способна стать дополнительным декором окна.
Ввертные. Использование петель данного типа позволит получить максимально надежное и прочное крепление рамы к створке.

Также могут использоваться и врезные петли, которые незаметны в конструкции, но их использование позволит максимально широко открывать окно.

К оконной фурнитуре относятся и специальные замки, которыми может быть дополнительно оснащено изделие. Они защитят от взлома и не позволят малышу без помощи взрослых открыть окно.

Какую породу дерева выбрать для изготовления окон

Окна из красного дерева

Для производства таких элитных моделей обычно используют меранти или махагони. Эти породы имеют сравнительно небольшой вес при высокой плотности, благодаря чему обладают достаточно высокой прочностью.

Преимущества	Недостатки
Морозостойкость – рамы и створки не деформируются даже во время сильных морозов	Необходимость тщательно и регулярно ухаживать за оконным переплетом
Приятная на ощупь бархатистая поверхность и респектабельный внешний вид	Плотность у махагони варьируется в диапазоне от 464 кг/м³ до 688 кг/м³, поэтому вместо качественной древесины недобросовестные производители могут использовать слишком мягкий некондиционный материал
Способность самостоятельно восстанавливать цвет при удалении верхнего слоя	Беспорядочное расположение волокон (свилеватость) немного снижает прочность материала при растяжении

Изготовление рамы

Чтобы не пользоваться дорогостоящими услугами специалистов, можно сделать деревянную раму на окно своими руками. В качестве материала выбирают брус 5×5 см или доску сечением 5×15 см. Если размер оконного блока большой, готовится бревно с другим сечением. Профиль для оконной рамы может иметь разную форму. Его выбирают в зависимости от толщины, количества и размера стекол.

Из инструментов вам понадобятся:

оконные уголки;
клей для дерева;
стамески;
пила и молоток.

Самодельные рамы лучше всего делать из клееного дерева, так как этот материал считается наиболее подходящим для их изготовления. Можно использовать твердый древесный материал, но под воздействием влаги конструкция со временем может потерять форму или растрескаться. Технология производства деревянных рам:

Сначала изготавливается оконная рама, а затем рассчитываются точные размеры рамы. В подготовленной доске сечением 5×15 делается паз в виде буквы «Г». Такая форма поможет сделать конструкцию герметичной.
Затем подготавливается оконная рама, для этого панели распиливаются на 4 части. Готовые части каркаса соединяются между собой. Соединение деталей производится по методу шип-паз, так как из всех вариантов этот самый надежный.
Вы можете быстро и эффективно вырезать канавки с помощью зубила, пилы и молотка. Шипы расположены на горизонтальной стороне рамы, а пазы – на вертикальной.
Детали промазывают столярным клеем и соединяют под углом 90°.
Для надежной фиксации углы рам усилены стеклопакетами.
После полного высыхания клея изготавливается подвижная часть каркаса, для этого используется брус меньшего сечения, чем короб. Зазор должен быть 1-2 мм. Это необходимо для того, чтобы оконные рамы могли свободно открываться и закрываться. Готовые детали соединяются по методу оконной рамы.

Производственный процесс:

Чтобы сделать деревянную раму на окно своими руками, понадобится брус сечением 6×4 см.

Что нужно знать при изготовлении деревянных рам:

Если планируется установка однокамерного стеклопакета, в оконной раме делают 2 прямоугольных паза. Они необходимы для остекления и крепления внутри короба.
Для двойного окна делается дополнительная прорезь. Необходимо установить второе стекло.
Если размер бусинки 1 см, выбирайте стекло толщиной 4 мм и прямоугольной канавкой.
На самоделках крепления делаются стандартно – с помощью «шип-паз». Для полной фиксации используется столярный клей. Это обеспечит дополнительную неподвижность изделия.

Если в качестве дополнительной фиксации вместо клея использовать саморезы, то их шляпки будут полностью углубляться в древесину. Это необходимо для того, чтобы двери свободно открывались и закрывались.

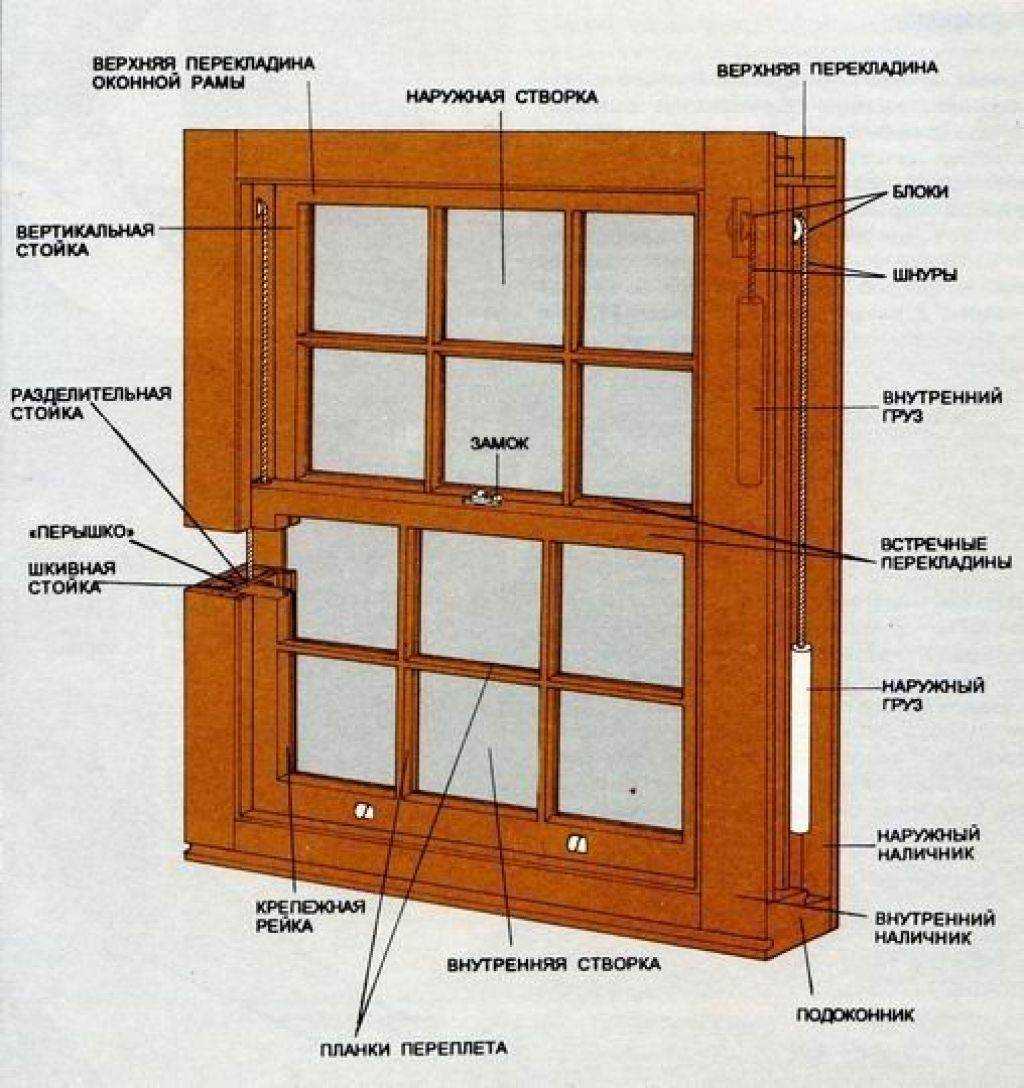

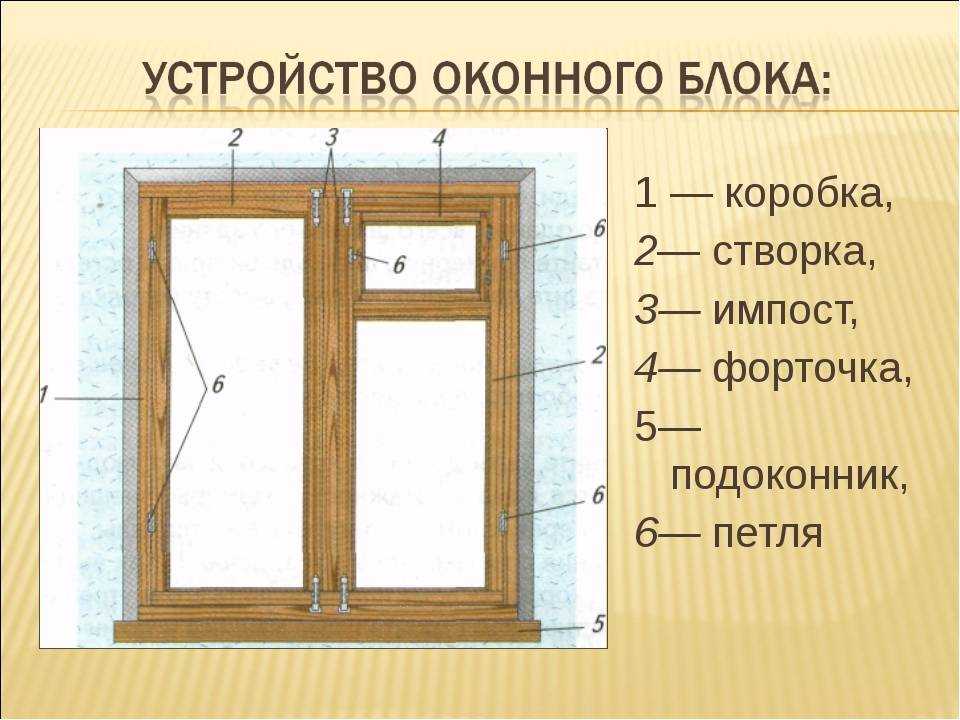

Устройство

Основные составляющие:

Коробка.
Правый вертикальный брусок обвязки.
Левый вертикальный брусок обвязки.
Створка с форточкой.
Горизонтальный горбылек под форточку.
Форточка.
Фрамуга.
Петля.
Створка без форточки.
Горизонтальный импост.
Вертикальный импост.

Окно состоит из таких частей: подоконник, подвижная и неподвижная часть. Подвижная составляющая включает в свою конструкцию переплет вместе со стеклом. К неподвижной части относится оконная коробка, или рама.

В свою очередь, оконная коробка может быть общая и раздельная. Что касается подоконника, то он служит перекрытием для нижней части оконного проема. С помощью подоконной доски, окно внутри помещения приобретает эстетический вид.

Наличие разделительного устройства в окне зависит от типа его остекления. К примеру, парное окно имеет двойное остекление, соответственно оно будет иметь и два разделителя (внутренний и наружный).

Существует несколько видов парных оконных конструкций. Это окна с двойными и раздельными устройствами, которые могут открываться как наружу, так и внутрь. Разделительный элемент окна должен соответствовать очень многим требованиям. Чтобы предотвратить выход тепла из помещения, притворы конструкций должны плотно соединяться между собой.

Деревянные окна: строение и установка

Деревянные окна — это природная красота, уют, здоровье и тепло в доме. Всегда актуально и на долгое время.

Деревянные окна: особенности

не приносят вред физическому и эмоциональному состоянию человека и животных;
огнестойкость. При пожаре сразу не воспламеняются , а медленно обугливаются;
«дышат». Такие окна за счёт своих микропор пропускают достаточное количество воздуха, что способствует постоянному проветриванию помещений;
низкая теплопроводность, которая обеспечивает комфортные условия в любое время года;
звукоизоляция. Удерживают высокие и низкие частоты;
деформация в различных погодных условиях отсутствует;
дизайн обширен и идеально подойдёт к любому интерьеру.

Из чего делают деревянные окна

Из массива: производятся из разных пород деревьев. Имеют декоративную ценность, но не долговечны, так как могут ссохнуться, деформироваться и т.д и т.п. Требуют постоянного ухода.

Из клеёного бруса: делаются из тонких пластинок массива дерева, склеивающихся между собой, количеством от двух до четырех штук: в зависимости от типа, конструкции и габаритов окна. Более долговечные и надёжные.

Конструкция окон из дерева

Рама/коробка. Основа, состоящая из деревянного профиля. Размеры зависят строго от проёма.
Створка. Необязательная часть.
Импост — деревянная балка, разделяющая стекла на 2 и более частей. Придаёт жёсткость, стойкость и прочность.
Стеклопакет для деревянных окон — литое стекло, которое бывает однокамерным, двухкамерным и трёхкамерным (2-4 стекла).
Фурнитура: крепёжные элементы, ручка, поворотные петли и замки.
Уплотнители — эластичные полоски: не пропускают воздух и влагу, для лучшего соединения створки с рамой.
Штапик. Небольшая реечка, используемая для герметизации рам.
Подоконник.
Отлив. Служит для отвода воды от оконного проёма.
Откосы. Служат для изоляции внешних факторов; эстетичность и экологичность — преимущества деревянных откосов.
Деревянные наличники. Длинные планки, опоясывающие окно.
Алюминиевые профили. Крепятся сверху для того, чтобы не попадала вода.

Виды деревянных окон

1. «Русские»: состоят из рамы, двух створок, двух-трех стеклопакетов и деревянной(-ых) балки(-ок) между ними. Используется самая обычная фурнитура.

2. Финские: подобие «русских» окон, но по мимо стеклопакетов имеют еще форточку и листовые стекла. Фурнитура более усиленная.

3. Немецкие (евроокна): производятся из клеёного бруса. Не имеют форточек. Только импост и стеклопакеты. Используется двойной уплотнительный контур — высокая изоляция шума и тепла.

4. Норвежские: объединение «русских» и немецких видов. Отличаются тем, что стеклопакет крепится к раме саморезами, а монтаж на резиновой прокладке.

5. Английские: форма узкая и прямоугольная. Рама поднимается вверх, где и закрепляется(осуществление проветривания).

6. Французские: в основном панорамные, больших габаритов и имеют различную систему регулировки. Хороши для террас и балконов.

Установка деревянных окон

Проверяем нет ли на заказанном Вами продукте каких-либо повреждений.
Чистим оконный проем и делаем точные замеры по: диагонали, ширине и высоты. Они должны быть одинаковые.
Устанавливаем на уложенные снизу броски.
Фиксируем.
Настраиваем фурнитуру.
Прорабатываем откосы.
Чистим окно от пыли и прочей грязи.

Что Вам пригодиться для установки: Шуруповерт, крепежи, перфоратор, лобзик (небольшая пила), уровень, пенный пистолет, рулетка, шпатель, кисть, малярный скотч и монтажное лезвие. Последние 4 предмета нужны для откосов.

Правила эксплуатации

https://youtube.com/watch?v=dh3vHhdZ0l0

влажность и температура в помещении: в теплый период 30-60%, в холодный 30-45%; t=20-22 градуса Цельсии;
хорошая система вентиляции, при ее отсутствии создавать искусственное проветривание.
обеспечивать доступ теплого воздуха от радиатора к окну.
скопление конденсата на внутренней части должна отсутствовать.
не ставить тяжелые предметы на подоконник.
следить за давлением воздуха в помещении.

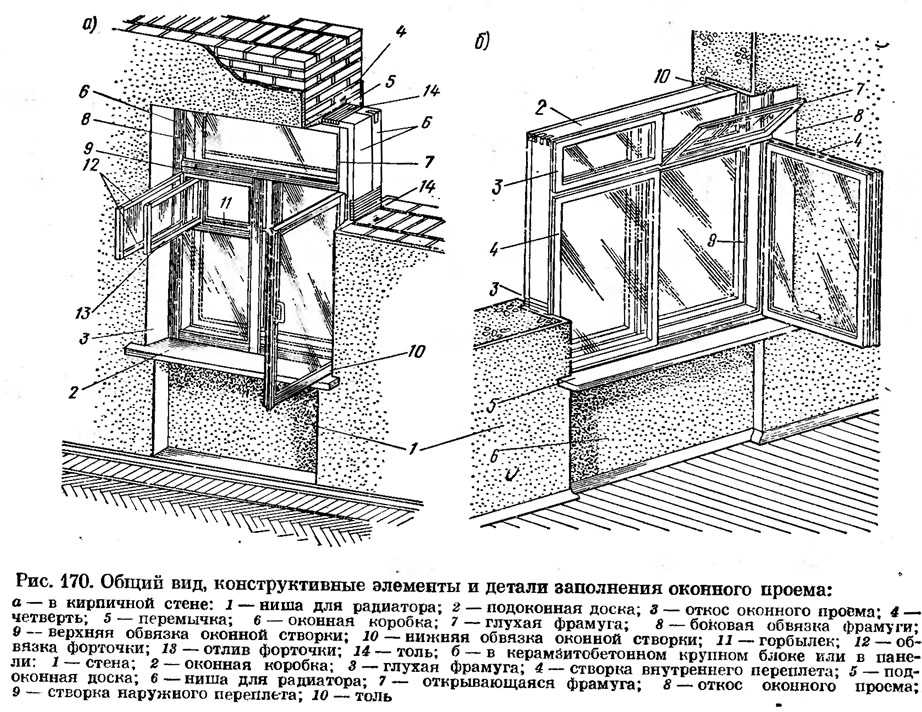

Конструктивные элементы деревянных окон

Раздельная коробка окна жестко связана со стеной здания, к ней подвижно устанавливают створный оконный переплет. Коробка включает в себя:

вертикальную обвязку раздельной коробки окна;
верхнюю обвязку раздельной коробки окна;
нижнюю обвязку раздельной коробки;
стойку или средник окна — вертикальный элемент для соединения раздельной коробки по ширине;
ригель или импост — поперечный элемент для соединения раздельной коробки по высоте.

Автоматические ворота гаражные с дистанционным управлением купите у нас в фирме с гарантией качества.

Створный оконный переплет

Это — элемент окна, подвижно связанный с раздельной коробкой или с другим створным переплетом. Он состоит из:

вертикальной обвязки створки — верхней обвязки створки;
нижней обвязки створки, например, брусок-отлив;
горбылька переплета — фасонного горизонтального бруска для соединения створного переплета.

Особенности

В конструкциях деревянных окон важно учитывать следующие специфические особенности:

узкие вертикальные профили способны лучше воспринимать нагрузки со стороны остекления и одновременно позволяют минимизировать воздействие влаги на деревянные поперечные детали;
профиль должен быть достаточно скошенным (минимум на 18°) для того, чтобы дождевая вода быстро отводилась с несущей наибольшую нагрузку нижней части оконной рамы;
все подвергающиеся воздействию влаги детали окна, например, нащельные ветрозащитные планки, должны легко заменяться, чтобы обеспечить качественное нанесение и удержание лакокрасочного покрытия.

Рис. 150. Двустворчатое окно со шпингалетом, врезными петлями и угольниками 1 — верхний горизонтальный брусок коробки; 2 — верхний горизонтальный брусок створки; 3 — врезная петля; 4 — вертикальный петлевой брусок створки: 5 — вертикальный брусок коробки; 6 — оконное стекло толщиной 2 мм; 7 — горбылек с фаской; 8 — притворный брусок створки; 9 — упор в стене; 10 — наружный проем: 11 — внутренний проем; 12 — оконная перемычка; 13 — фальц для остекления: 14 — нижний горизонтальный брусок коробки; 15 — шпингалет; 16 — подоконная доска; 17 — водоотлив: 18 — угольники; 19 — нащельник; 20 — отлив; 21 — защелка; 22 — паз для подоконной доски: 23 — внутренняя штукатурка; 24 — подоконник

Не рекомендуется покрывать окна темными лако-красочными покрытиями, так как они будут на солнце сильно нагреваться в летнее время года, в результате чего лак может потрескаться и выступить смола.

< Предыдущая		Следующая >

Оконные ставни из дерева

После установки жалюзи помещение дополнительно защищено от холода и атмосферных явлений. Деревянные ставни на окна, фото которых можно увидеть в конце страницы, изготавливаются снаружи или внутри, а по конструкции – одно- или двусторонние, панельные или панельные. Сделать такие жалюзи самостоятельно может любой желающий.

Что потребуется для изготовления ставен

Для изготовления деревянных ставней потребуются доски шириной 100-200 мм и толщиной более 20 мм. Наиболее подходящим считается шпон лиственных пород, но вполне подойдет и гладкий шов.

Кроме того, нужно позаботиться о наличии инструментов для работы по дереву: ножовка, дрель, отвертки, рубанки, стамески и т д. Также понадобятся измерительные инструменты: уровень, рулетка и столярный уголок. Для завершающего этапа работы необходимо купить олифу, кисти и краски, а также антисептик.

Сборка оконных ставней

Изготовление простых ставен

Как сделать обычные ставни из досок

Измерьте имеющийся проем по внешней и внутренней сторонам, затем составьте план раскроя досок и их обрезки.
Для подготовки пластин к торцевому соединению их собирают. Гладкие пластины сращивания можно ставить на клей, но дополнительно нужно армировать его рейкой, чтобы она закрывала образовавшиеся щели.
Полотно для ставней проще собирать замковым способом: в торцевой части выбрать паз, а с противоположной стороны дать шип. Опытные мастера рекомендуют покупать готовые шпунтованные доски, которые используются для устройства полов.
После розыгрыша полотно необходимо дополнительно укрепить поперечными растяжками и накладными стяжками.
Скрытая сборка щитов осуществляется с помощью шпилек с резьбой. Для этого в торцевых сторонах пластин тонким сверлом просверлите отверстия, затем высверлите их до диаметра шпильки. После этого доски натягиваются на шпильки и стягиваются болтами, а их торцы обильно промазываются столярным клеем, чтобы не было дырок.

Изготовление филенчатых ставен

Панель представляет собой тонкую пластину, вставленную в каркас каркаса. Такие ставни не только красиво выглядят, но и обладают большой прочностью. Строительные магазины продают готовые доски и профнастил с выбираемыми пазами, но вы можете заказать необходимые детали напрямую у плотников.
Панели делаются гладкими или украшаются по вашему желанию. Они могут иметь шпунтованную компоновку из бруса или отборные доски. При этом панно текучие, фигуративные и могут иметь раму, украшенную резьбой. При желании можно также сделать деревянные планки для окон. Резные шаблоны, картинки, которые можно увидеть чуть ниже, позволяют очень красиво украсить окно.
Натяжной каркас изготавливается из обвязочных стержней, толщина которых должна быть на 5 мм больше, чем у панелей. Стержни строгаются и шлифуются, а затем соединяются шпильками с набалдашниками.
Когда каркас собран, панели промазываются клеем и вставляются в него. Окна должны быть прикреплены к самолету до полного высыхания.
На боковых стенках створок и накладных поясов стамеской необходимо выдолбить гнезда для установки петель. После вставки запорных элементов можно монтировать ставни в откосы. Окна выравниваются, а затем фиксируются в гнездах петель с помощью шурупов.
Последним этапом работы является пропитка деревянных конструкций олифой или другим средством, препятствующим гниению, а затем покрытие их лаком или краской.

Варианты деревянных окон Устанавливаем оконную раму в доме из бруса Сборка оконной рамы своими руками Изготовление коробки на окно Инструменты для работы, которые понадобятся Крепление деревянных ставней на окна Деревянные окна в доме Установка ставней на окна окна Конструкция ставней на окна Как сделать обычные ставни из листов

Интересно по теме

Составные элементы деревянных окон со стеклопакетами

Современная оконная система имеет сложное конструктивное исполнение, предполагающего наличие целого ряда элементов. Их характеристики оказывают существенное влияние на качество готового деревянного блока. К основным элементам принято относить:

стеклопакет. В отдельной рамке находятся 2–4 стекла, располагающихся параллельно друг другу. Высокие теплоизоляционные характеристики стеклопакета обеспечиваются за счёт герметичности соединения стёкол и рамки;
деревянный профиль после спецобработки;
фурнитуру, от качества которой зависит срок службы и надёжность деревянной конструкции;
алюминиевые профили, обеспечивающие своевременный отвод воды. Крепятся к нижней части рамы снаружи. Обеспечивают необходимый уровень защиты от неблагоприятных погодных условий;
, благодаря которым обеспечивается достаточный уровень герметичности конструкции в целом. Для их установки предусмотрены специальные пазы;
дополнительные элементы, позволяющие оформить оконный проём. К ним относятся , .

Шумоизоляционные характеристики деревянного блока будут зависеть от герметичности конструкции в целом и стеклопакета в частности. Для изготовления последнего может использоваться стекло различной толщины. Наружное стекло, чаще всего, имеет большую толщину. Это даёт возможность повысить звукоизоляционные характеристики системы.

Кроме толщины, важное значение имеет теплопроводность стекла. Для уменьшения величины данного параметра и улучшения эксплуатационных характеристик стеклопакета используется специальное напыление или

Воздушные камеры заполняются аргоном. В результате получается энергосберегающая конструкция, позволяющая сохранять тепло внутри дома.

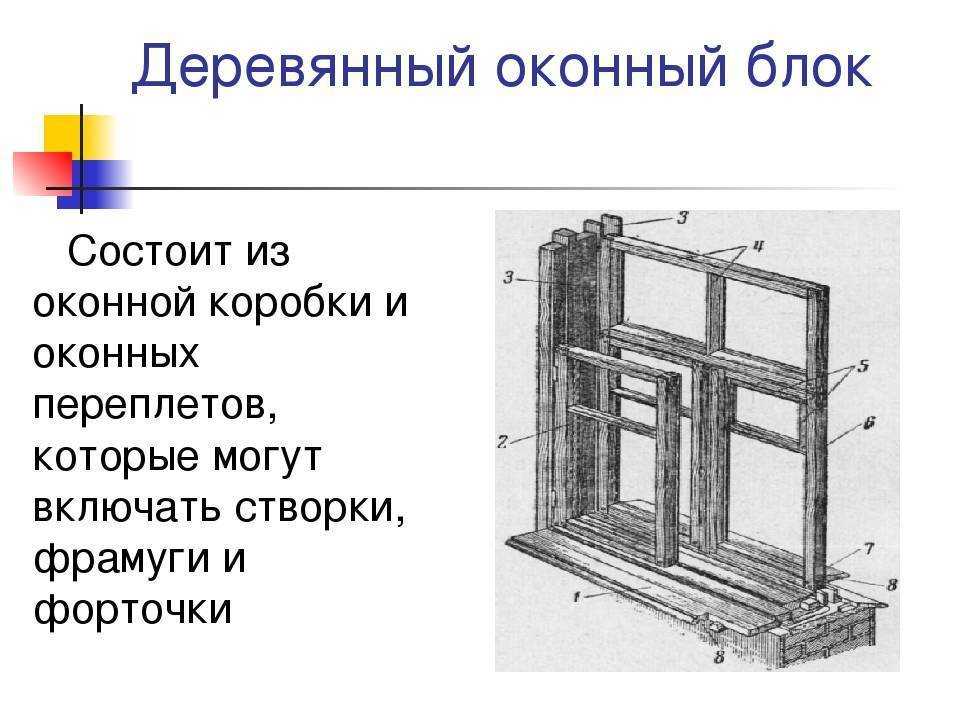

Составные части деревянных окон

Окна представляют собой элементы стеновой либо кровельной конструкции, предназначенные для объединения окружающего пространства с внутренним помещением. Окна выполняют следующие функции:

позволяют проникать в помещение естественному освещению;
обеспечивают вентиляцию;
обеспечивают защиту помещения от шумовых и атмосферных воздействий.

Деревянные окна состоят из следующих элементов:

оконный проем с откосами;
оконный блок;
система уплотнения монтажных швов;
подоконная доска;
детали слива;
детали облицовок.

Элемент рамочной конструкции оконного блока представляет собой сборочную единицу, которая состоит из профилей (брусков). Производство деревянных окон обеспечивает соединение профилей между собой при помощи угловых связей.

Оконный блок является светопрозрачной конструкцией, которая предназначена для освещения помещения. Состоит данный элемент из нескольких сборочных единиц:

створчатых элементов;
коробки;
встроенных систем для проветривания;
дополнительных элементов (жалюзи, ставни и др.).

Безопасность

В ряде случаев дешёвые окна становятся самоцелью людей, которые не обращают внимание на качество использованных материалов. Рассматривая момент безопасности, сложно сказать однозначно в пользу одного из видов

Можно говорить только о том, что, и в обоих случаях лучше выбирать варианты подороже

Можно говорить только о том, что, и в обоих случаях лучше выбирать варианты подороже.

Материал для пластиковых окон — ПВХ с добавками. Если сам ПВХ в условиях стандартного использования химически инертный, то добавки к нему не всегда безопасны. Раньше для стабилизации ПВХ-массы использовались соли свинца, сегодня это соединения кальция и цинк, которые безвредны для человека.

Материал для деревянных окон сам по себе хороший, но для повышения его срока службы, свойств и защиты от заражения насекомыми используются пропитки. Они помогают справиться с губительным УФ-излучением, плесенью, повышенной влажностью, но имеют химическое происхождение.

Рассматривая конструкции, изготовленные с соблюдением технологии, и имеющие сертификаты качества, сложно говорить о большей безопасности какого-то одного вида. Не выбирайте самые дешёвые окна— это повысит вероятность использования наиболее современных технологий при производстве.

Изготовление оконной рамы для деревянного окна

Следующий шаг: непосредственно изготовление самой оконной рамы. Для этого понадобится деревянный брус сечением 60*40 мм или больше, это зависит от того, какого размера будет окно. Толщина профиля определяется количеством стёкол, которые будут вставляться в окно. Если в раме предусмотрен монтаж одного стекла, достаточно двух пазов. В случае двуслойного стеклопакета добавляется еще один паз (для закрепления второго стекла). Стёкол в одном окне может насчитываться больше, поэтому для каждого должен быть предусмотрен запасной паз.

Чтобы пропилить профиль, пользуйтесь фрезерным станком. Стекло рекомендуется фиксировать толщиной около 4 мм.

Рама собирается следующим образом:

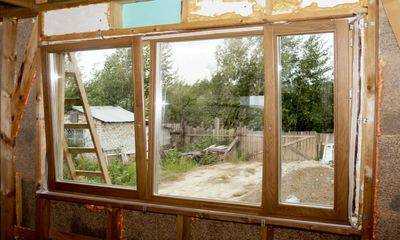

Все четыре угла досок следует делить наискось на две равные части – 90/2=45 градусов. При соединении досок неподвижность обеспечивается посредством саморезов. Углублять их нужно максимально глубоко.

Особенности монтажа

План монтажных работ по установке:

подготовка оконного проема;
установка окна в проеме;
закрепление оконной рамы выбранным способом;
создание изоляции;
регулировка запорной фурнитуры окна;
оформление откосов.

Подготовка оконного проема заключается в том, чтобы очистить его от остатков старого окна и штукатурки. Если в кирпичной кладке образовались пустоты, их устраняют. Оконный проем выравнивают до нужного размера. При установке оконной рамы допускается наличие небольшого зазора (10-15 мм по краям и 40-50 мм в нижней части) между рамой и стеной. Зазоры необходимы, чтобы выровнять оконный блок внутри проема, используя уровень.

Часто деревянные окна закрепляют способом сквозного монтажа при помощи дюбелей – это простой и доступный метод, позволяющий прочно закрепить раму внутри проема.

Второй способ – это закрепление оконной рамы при помощи анкерных пластин, которые при крепятся к каркасу саморезами со всех сторон рамы по две платины на каждую сторону.

Если высота окна более 1,5 м, то по центру рамы добавляется еще по две пластины. К краю проема пластины крепятся шурупами с дюбелями.

Третий способ – это монтаж рамы на саморезы. Раму устанавливают ровно, проверяя ровность при помощи уровня. По бокам и по верху каркаса вкручивают саморезы таким образом, чтобы при необходимости можно было выровнять окно. При данном способе стеклопакет или стекло (ели это обычное окно) вынимается. После завершения работы рама очищается от раствора, песка и пыли и стеклопакет вставляют на место, стекло закрепляют при помощи силикона штапиков.

Чтобы окно сохраняло тепло в помещении все щели по периметру оконной рамы заделывают монтажной полиуретановой пеной. Количество пены должно быть таким, чтобы она не выходила далеко за границы рамы при расширении. Данная операция должна исключать попадание влаги.

После того как оконный блок установлен, регулируют фурнитуру и выполняют работы по оформлению откосов.

Заполнение монтажной пеной всех зазоров

К этому этапу работы следует отнестись с особой ответственностью. Тщательно «запеньте» каждый образовавшийся зазор, при этом постарайтесь не пропустить ни одно отверстие. При наличии больших щелей (в 2 см) процедуру рекомендуется выполнить как минимум несколько раз, с временным интервалом по 2 часа.

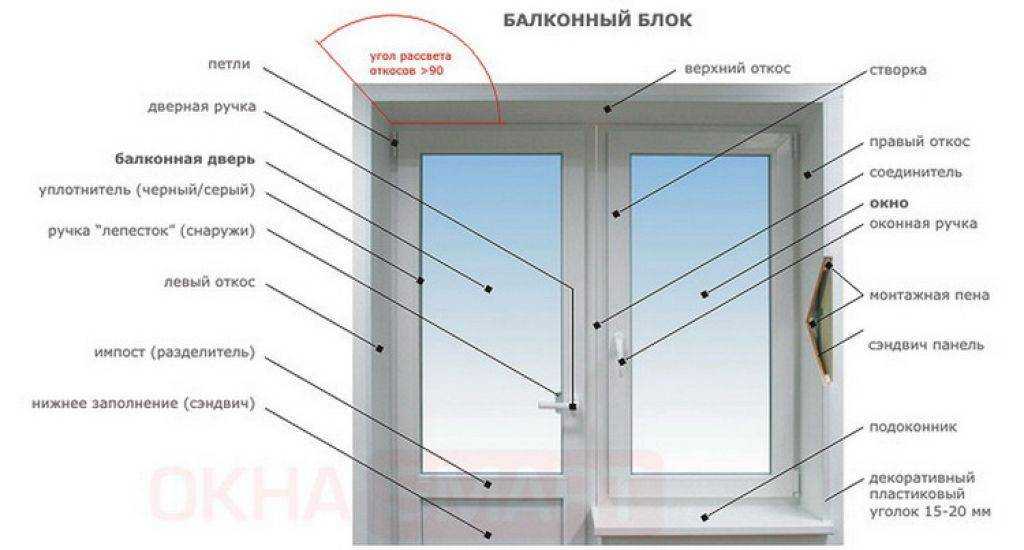

Устройство профиля ПВХ окна.

Затвердевшей монтажной пене необходима защита от попадания прямых ультрафиолетовых лучей. Решение этой задачи относится к отделочным работам, в связи с чем на данном этапе этим заниматься не обязательно. В том случае, если отделочные работы не входят в ваши ближайшие планы, не поленитесь обеспечить защиту для пены сразу, поскольку иначе материал может прийти в непригодное состояние.

Для закрытия монтажной пены применяется крепкий цементно-песочный раствор. Многие специалисты для этих целей используют также клеевой состав, предназначенный для укладки кафеля. Наиболее простым вариантом является применение специально предназначенной ПСУЛ (паропроницаемой саморасширяющейся уплотнительной) ленты. Единственный минус этого материала состоит в том, что его стоимость достаточно высока, в связи с чем этот способ применяется далеко не всегда.
