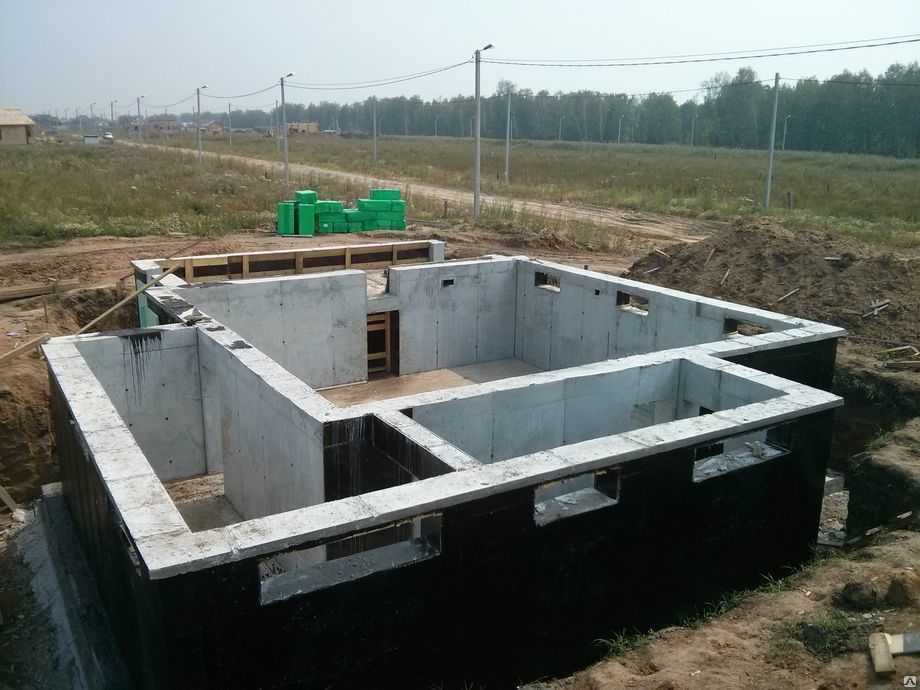

Цоколь для монолитной плиты с цокольным этажом

Рекомендации по кладочным работам

Кладка цоколя из кирпича на ленточный фундамент осуществляется по традиционной технологии:

• 1. Керамические изделия раскладываются по периметру основания «на сухую».
• 2. Изначально выводится по несколько рядов на углах будущего дома, что показано на представленном ниже видео.

• 3. Между противоположными углами натягивается причальный шнур для более удобного контролирования горизонтального уровня кладки.
• 4. За один день выкладывается не более 4 рядов кирпича на одной стене, затем нужно переходить на вторую – чрезмерно большой вес уложенных изделий может привести к искривлению свежевыложенной конструкции.

Процесс кладки показан на следующем видео:

После кладочных работ выполняется вертикальная и горизонтальная гидроизоляция и утепление цоколя из кирпича. В зависимости от используемого кирпича может понадобиться облицовка цоколя. Это можно выполнить разными материалами – от натурального и искусственного камня до плитки и цокольного сайдинга.

Фото 7. Цоколь, облицованный клинкерной плиткой

Цоколь из силикатного кирпича на ленточный фундамент

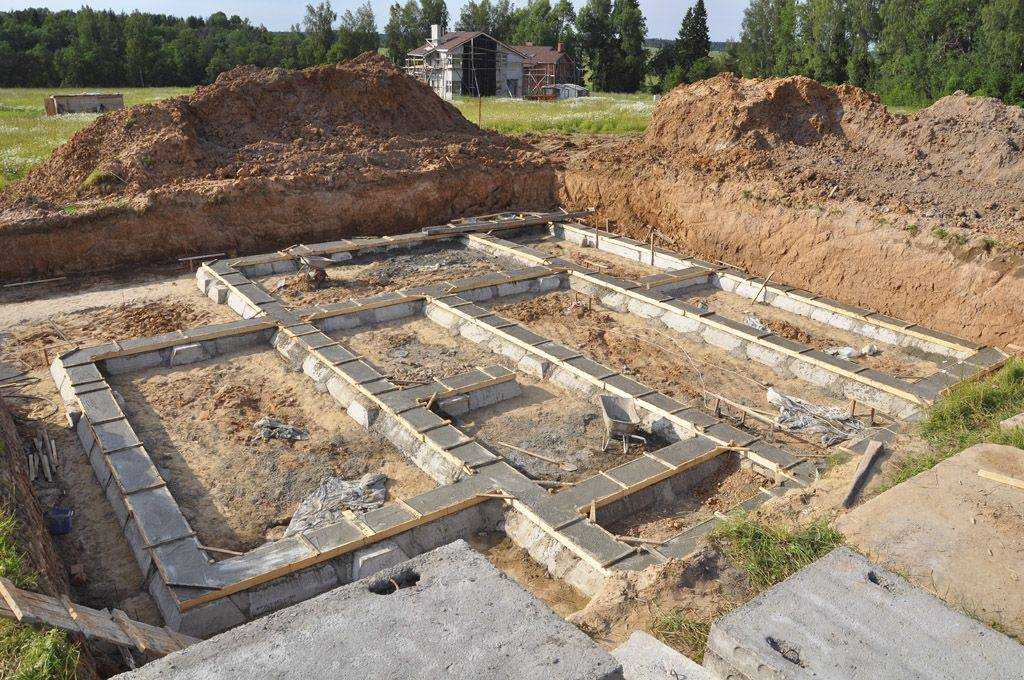

Кирпичный цоколь

Чтобы повысить устойчивость возводимого здания, на поверхности ленточного основания выкладывают цоколь. Цоколь – это часть фундамента, расположенная над землей.

Непосредственно на этой части возводятся стены конструкции. Для выкладки цоколя можно использовать бетон или сборные железобетонные конструкции.

Однако для деревянных или каркасных строений отличным вариантом будет кирпичный цоколь, уложенный на ленточный фундамент.

Обустроить надежный цоколь – это достаточно сложная работа.

Именно эта часть строения подвергается механическому и атмосферному воздействию больше, чем остальные элементы конструкции.

При неправильном выборе материала или несоблюдении технологии кладки может произойти деформация цоколя и как следствие разрушение всего строения.

Поэтому необходимо знать и учитывать многие нюансы, чтобы избежать неприятных последствий во время дальнейшей эксплуатации строения.

Разновидности кирпичного цоколя

Кирпичный цоколь имеет несколько разновидностей:

• Западающий цоколь выкладывают в том случае, когда планируется возводить стены из газосиликатных блоков. Такая конструкция позволяет дождевой воде быстро стекать, так как стена выступает над цоколем. Обустройство западающей конструкции не требует монтажа дополнительного слива.
• Выступающий цоколь идеален для строений, имеющих подвальное помещение или подземный этаж. Такой вид послужит надежной защитой от холода. Однако выбирая выступающий тип цоколя, следует обустроить слив по всему периметру для защиты гидроизоляционного слоя.
• Цоколь, выстроенный в одной плоскости со стеной, используется очень редко. Во-первых, гидроизоляция в этом случае остается незащищенной. Во-вторых, конструкция имеет не очень привлекательный вид. Такой вариант требует проведения работ по дополнительной гидроизоляции цоколя и его облицовки.

Преимущества и недостатки

Типы свайного фундамента разделяют в первую очередь по способу устройства на забивные, набивные и винтовые. Каждая модель конструктивного элемента характеризуется своими особенностями.

К общим достоинствам всех типов свай следует отнести следующие:

1. Применимость для всех типов грунтов и рельефов любой сложности. Там, где закладка ленточного или плитного основания будет неэффективной или нецелесообразной, используют опоры.

   Свайные фундаменты можно строить на неустойчивых, переувлажненных грунтах, участках с риском оползней или подтопления, заболоченных территориях, а также на склонах и впадинах.

2. Экономическая целесообразность. Закладка одиночных силовых элементов, связанных в единую конструкцию обвязкой, обходится на 30–40 % дешевле, чем строительство плитного или ленточного заглубленного основания.
3. Возможность подобрать силовой элемент для любых условий. Популярность свайной технологии обусловила рост предложений от производителей свай. Сегодня можно подобрать опоры с несущей способностью от 0,8 до 15 и более тонн, а для глубокой закладки используются составные элементы.
4. Небольшой объем земляных работ. Если в случае с заглубленным ленточным или плитным основанием нужно рыть котлован на проектную глубину, то для устройства набивных свай достаточно пробурить скважины в грунте, а забивные и винтовые столбы погружаются в почву посредством силового воздействия.

Недостатки свайной технологии:

1. Сложность инженерных расчетов. Технология свайного фундамента может удовлетворить практически все гидрогеологические и проектные условия, но для этого потребуется провести ряд инженерных вычислений. Перед проектированием конструктору необходимо изучить нормативные требования к строительству фундаментов, что учесть возможные нюансы для каждого типа опор.
2. Трудоемкость работ по обустройству подвальных помещений. Организовать строительство подземных помещений в пространстве между силовыми элементами возможно, но это приведет к значительному удорожанию проекта, которое практически перекроет выгоду от применения свайной технологии.

Для частного дома

Частные жилые дома и коттеджи отличаются сравнительно небольшим весом по сравнению с многоэтажками и промышленными объектами. Эта особенность позволяет отказаться от закладки дорогостоящего железобетонного ленточного или плитного основания в пользу заводских или самодельных свай.

Преимущества свайной технологии для частного строительства:

• возможность закладки фундамента своими руками (винтовые, набивные сваи);
• при необходимости доступны способы усиления основания (при строительстве пристроек, увеличении этажности, замене перекрытий в доме и т.д.);
• ремонтопригодность.

Почему не стоит строить частный дом на свайном фундаменте:

• значительные теплопотери за счет подъема дома над уровнем земли;
• трудоемкая процедура инженерных расчетов;
• на участке наблюдается высокая сейсмическая активность.

Разных видов свай

Выбор свай основывают на результатах гидрогеологических изысканий грунта, а также инженерных расчетов по проектным нагрузкам. Сравнительная таблица по плюсам и минусам для различных типов силовых конструкций:

Тип опор	Преимущества технологии	Недостатки технологии
Забивные железобетонные	повышенная несущая способность (до 20 т); долгий срок службы (более 100 лет); стойкость к коррозии.	необходимость применения спецтехники для заглубления в грунт; появление динамических нагрузок и вибрации, действующих на грунт и ближайшие постройки.
Забивные стальные	широкий выбор моделей с различными конфигурациями и характеристиками; высокий эксплуатационный ресурс.
Забивные деревянные	дешевизна и доступность материала; экологическая чистота.	ограниченная грузоподъемность; сравнительно короткий срок службы; подвержены воздействию почвенной влаги.
Буронабивные	большая несущая способность; продолжительный срок службы; изготовление ручным способом.	большой расход бетона; сложно рассчитать несущую способность; необходимо укреплять стенки от обрушений.
Винтовые металлические	относительная дешевизна; высокая грузоподъемность; возможность монтажа своими руками; возможность повторного использования.	подверженность коррозийным процессам; недопустимость заглубления в грунт с каменистыми включениями, которые могут повредить лопасти.
Винтовые железобетонные	прочнее металлический винтовых свай и удобнее при монтаже, чем забивные ж/б аналоги; не подвержены коррозии.	имеют значительный вес; сложно выдержать соосность при монтаже.

На винтовых сваях

К разновидности столбчатых оснований относится также строение на винтовых сваях.  Эта технология гораздо эффективнее и позволяет максимально быстро выполнить фундамент. Готовые изделия монтируются при помощи ручного или механического сваекрута. Расстояние между винтовыми сваями напрямую зависит от веса будущего крыльца. Для легких деревянных достаточна расстановки опор по углам, ля тяжелых металлических целесообразно взять расстояние столбов через 0,5 – 1 метр.

Изготовление винтовых свай своими руками

Технология изготовления винтовых свай сложна тем, что у спиральной лопасти необходимо сделать определенный наклон, а также правильно расположить ее на конусе наконечника.

Винтовая свая состоит из нескольких частей:

1. Корпус, в виде тубы диаметром 8 – 35 см и стенкой от 0,4 см.
2. Литой наконечник в виде пики, может быть выполнен отдельно или являться продолжением основного корпуса.
3. Спиральные лопасти, двухзаходные или однозаходные.
4. Оголовок в виде пластины, соединяющий цилиндр сваи с ростверком.

Изготовить самостоятельно такую сваю правильно и без пустых затрат лучше всего, ориентируясь на чертежи кого-нибудь из производителей.

Сначала выбирается труба нужного качества, длиной 2-3 метра. Специалисты рекомендуют Ст20 (ГОСТ 8732) или 09Г2С (ГОСТ 19281), их легко кроить и загибать. Далее изготавливается наконечник. При изготовлении пики из продолжения трубы, ее понадобится увеличить на два своих диаметра. Делается шаблон из картона в виде треугольника, размечается на несколько секторов, по этому шаблону делается крой трубы. Затем вырезаются лепестки в виде треугольников, которые потом соединяются и привариваются друг к другу. Получается пика, ее вершина должна совпадать с осью трубы. Для трубы диаметром 10-20 см лучше сделать 5 лепестков, для 7-9 см – сойдет 4. Если было принято решение делать наконечник отдельно от трубы, то все замеры будут те же, а сам наконечник в конце приваривается к основному корпусу.

Легче всего закручиваются сваи, винт которых начинается с нижней трети наконечника, шаг лопасти составляет 5-7 см. Они выполняются из листа стали от 0,5 см. Сначала его раскраивают, затем либо целиком делают разводку ломом или монтировкой до нужного размера шага и присоединяют к трубе, либо делят на части и приваривают по отдельности к корпусу.

Кроится лопасть следующим способом:

• на выбранной стали расчерчивается два круга, внешний и внутренний;
• внешний диаметром 15-30 см, внутренний равен наружному размеру окружности трубы;
• вырезается плазморезкой, сваркой или газорезкой.

Теплоизоляция

В случаях, когда это предусмотрено проектом здания, может быть выполнена теплоизоляция цоколя. Чаще всего ее делают при наличии цокольного помещения, чтобы обеспечить большую защиту от проникновения холодного воздуха. Изоляцию можно делать как внутри здания, так и снаружи.

В основном используются два типа изоляции:

1. Плита из минеральной ваты. Имеет среднюю плотность, но обладает низкой теплопроводностью, благодаря чему хорошо удерживает тепло.
2. Пенополистирольные плиты, материал с закрытыми порами и высокой плотностью.
3. Пенопласт.

Оставлять любой из видов теплоизоляции в открытом виде нельзя, поэтому после закрепления изоляции на поверхности ее необходимо защитить финишным, отделочным материалом.

Обустройство цоколя – это ответственный и сложный этап строительства, при котором необходимо строго соблюдать последовательность проведения работ и требования к их выполнению.

Выбор кирпича

Полнотелые керамические блоки лучше всего подходят для кладки цоколя

Для обустройства связки между фундаментом и стенами подходят не все разновидности кирпича. К примеру, цоколь из силикатного кирпича делать однозначно не рекомендуется. Хотя этот материал эстетичен, его эксплуатационные качества в применении к данной конструкции оставляют желать лучшего. Это связано с невысокой несущей способностью и впитыванием большого количества влаги.

Хорошим вариантом будут полнотелые керамические блоки. Такие кирпичи не слишком дороги, но их эксплуатационные параметры лучше всего подходят под данную задачу. Использование пустотелого материала допустимо при работе над легкой постройкой, но полнотелые варианты предпочтительнее благодаря своим несущим качествам. Иногда можно встретить рекомендации применять для цокольного этажа клинкерный кирпич, объясняемые его практически нулевой гигроскопичностью. У этой характеристики есть как плюсы, так и минусы. Для хорошего сцепления со смесью нужна способность к впитыванию влаги. В противном случае это начинают делать швы. При замерзании они увеличиваются в размерах, что приводит к повреждениям кирпичной кладки цоколя.

Что нужно знать?

В большинстве случаев фундамент должен выступать над землей на 0,3-0,9 м. Сам же цоколь должен быть не менее 0,5 м. В зависимости от места для постройки и прочих факторов высота цоколя может быть увеличена. Например, если здание будет находиться на склоне, лучше увеличить высоту нижней части сооружения. Кроме того, имеется много зданий, которые имеют цокольный этаж. В данном случае нижняя постройка составляет не меньше 2 метров.

Учитывайте и то, что цоколь недостаточно может противостоять влажности, что будет сказываться на длительности эксплуатации дома, а этот период должен быть максимально длинным.

Кстати, обустройство цоколя из кирпича на фундаменте ленточного типа считается одним из самых удобных. Этот вид наиболее распространенный. В данном случае сам цоколь является продолжением фундамента.

Что касается того, какой кирпич лучше для цоколя фундамента, лучше всего подойдет полнотелый тип. Его преимущество заключается в том, что внутри кирпича не будет скапливаться влага, как бы это происходило в случае с полым материалом, рано или поздно внутри которого скапливается конденсат, в дальнейшем постепенно разрушающий материал, соответственно, и само здание. При этом для полного разрушения понадобится несколько лет. Когда кирпичная кладка разрушится, начнется деформация и всего дома.

Кроме того, лучше выбирать обожженный кирпич. У него технические показатели по различным свойствам и, в частности, по устойчивости, намного выше. То же касается способности противостоять сжатию. У обожженного кирпича и хорошие параметры по морозоустойчивости.

Чтобы кирпичный цоколь дольше протянул, нужно улучшить изоляцию, чтобы не так сильно влияла влага и резкие изменения температурного режима.

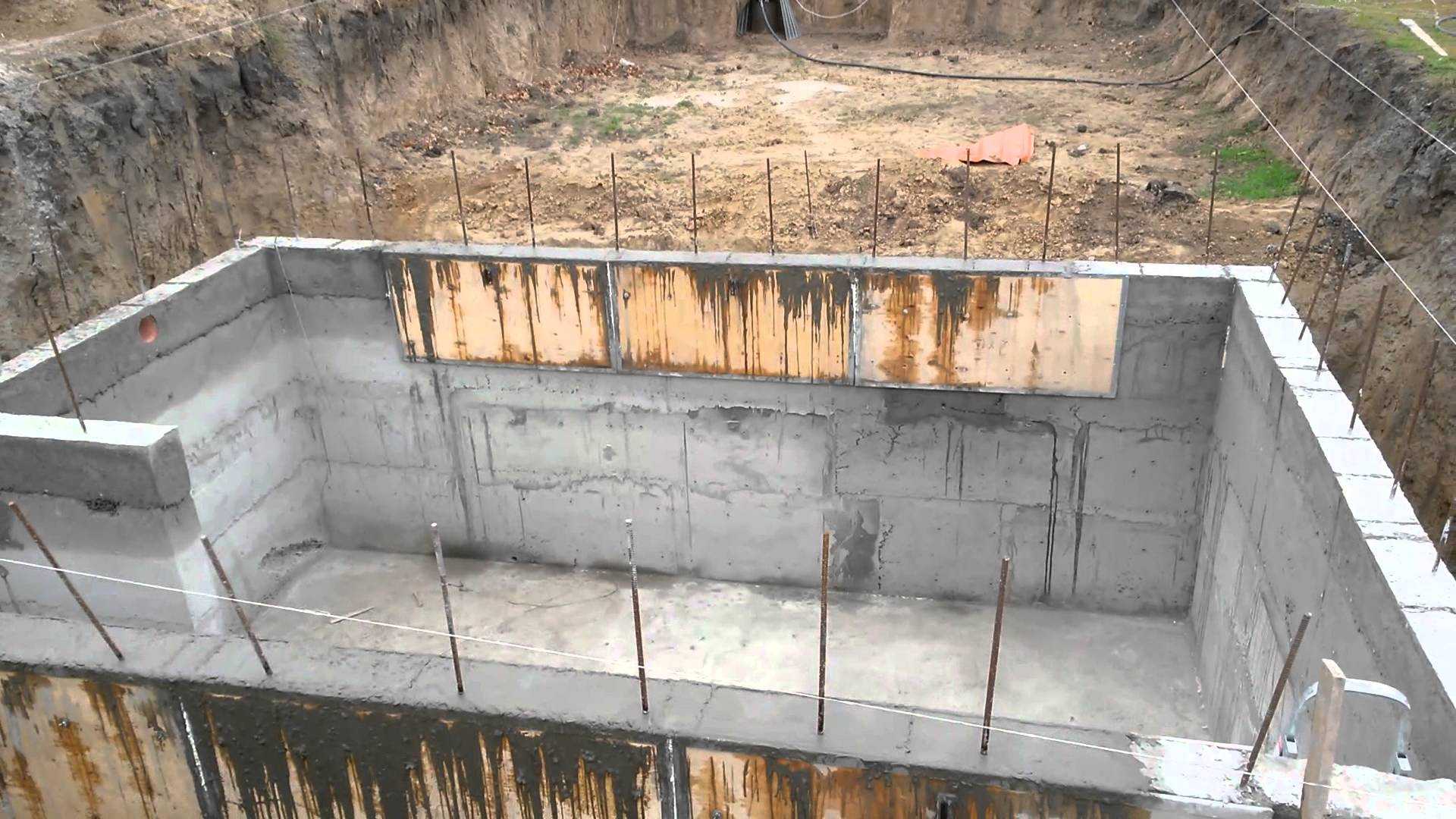

Главный враг подвала — вода

Если уровень грунтовых вод (УГВ) располагается далеко от поверхности земли достаточно предусмотреть следующие виды защиты от влаги:

• вертикальная (обмазочная, оклеечная с защитой от повреждений);
• горизонтальная в уровне пола подвала (замыкается с вертикальной);
• горизонтальная по обрезу фундамента.

Чтобы защитить опорную часть здания от влаги при высоком УГВ предусматривают следующие мероприятия:

Более подробно о устройстве дренажа читайте в статье: Как отвести грунтовые и сточные воды от фундамента.

Важно! Устройство дренажей любого типа имеет смысл, если вода поднимается в период сильных дождей или половодья. При постоянно повышенном уровне влаги дренажная система не справится с нагрузкой

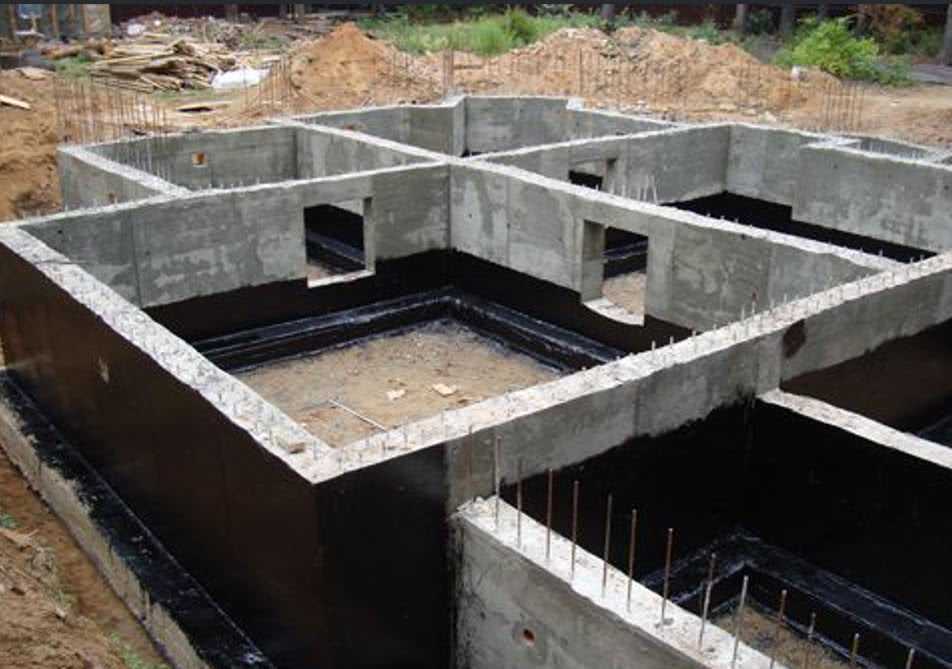

Как сделать гидроизоляцию цоколя

То есть защитить здание от влаги, грунтовых вод. Есть вариант гидроизоляции сделанной по горизонтали, когда используются материалы, которые укладывают между цоколем и самим фундаментом.

А есть вертикальная, когда наносят специальное покрытие на стены и цоколь. Для первого вида, используется рубероид, который послужит защитой от влаги, дождя. Для второго желательно применять лаки для защиты, а также рулонные материалы.

Для теплоизоляции также нужно выбрать правильные устойчивые и надежные материалы.
К тому же теплоизоляция необходима для того, чтобы фундаменте не разрушился из-за дождей и осадков.
Здесь в процессе работы не нужно обладать особыми навыками, сделать это сможет даже новичок, просто важно выбрать хороший материал.
Лучше не отдавать предпочтение сыпучим составам, так как когда в них проникнет влага, они истратят все свои важные свойства.

Технология создания

В зависимости от типа материалов, которые будут использоваться при возведении цоколя, будет различаться технология его строительства.Для цокольной части из армированного бетона сначала вымеряют уровень, затем делают опалубки из досок, сверлят отверстия, вставляют арматуру и заливают бетон.

Кирпичная кладка подразумевает также нахождение уровня по горизонтали, затем используют полнотелый красный кирпич и делают кладку на раствор.

Деревом отделывают цоколь под брусом или досками, предварительно сделав хорошую высоту конструкции. Блоки монтируют по принципу кирпичной кладки. На этапе проектирования не забывают обустроить гидроизоляционный слой: так как строение сделано из дерева этот слой должен надежно защищать здание от воздействия влаги.

Выбор ширины и высоты

Ширина цоколя — параметр, связанный с толщиной ленты и стен дома.

Существует три варианта:

• Выступающий. Он толще, чем стены, поэтому дождевая влага стекает прямо на него. Это способствует разрушению цоколя и требует установки защитного козырька и обшивки.
• Выстроенный вровень с плоскостью стен. Представляет собой продолжение внешних стен, но при установке обшивки толщина увеличивается и делает его выступающим.
• Западающий тип цоколя. Его толщина меньше, что позволяет при монтаже обшивки выровнять плоскость стены и цоколя, образовав гармонично сочетающиеся поверхности.

Выбор наиболее подходящего варианта производится при сопоставлении несущих способностей материала и толщины основания, на сколько оно позволяет делать кладку той или иной толщины.

Высота цоколя — предмет постоянных споров и дискуссий.

Основными критериями выбора высоты являются:

• Максимальная высота снегового покрова за последние годы.
• Уровень пола первого этажа (нулевой уровень).

Для регионов со снежными зимами высота снежного покрова является существенным фактором, так как при начале таяния низкий цоколь может стать причиной намокания стен.

Уровень пола первого этажа является технологически оправданным ориентиром, позволяющим упростить строительные работы и обойтись без лишних мероприятий.

Устройство монолитных столбов

Технология закладки монолитных столбчатых фундаментов имеет множество вариантов и способов, но конструкционная особенность для всех видов едина и заключается в организации подошвы и опоры. Размеры, форму и структуру столбов определяют на стадии проектирования и рассчитывают с учетом характеристик грунта и веса будущего здания.
В данной статье рассматривается наиболее простая и самая распространенная в частной застройке конструкция.

Подготовительные работы

Разрабатывают квадратную яму со сторонами 75 х 75 см с учетом глубины промерзания.

Создают песчаную или гравийную подушку в местах,где это необходимо по климатическим показателям и характеристикам грунта. На сухих и плотных почвах, не подверженных пучению, делать подсыпку необязательно.

В завершение подготовительных работ собирают армированную решетку со сторонами 65 х 65 см и армированный каркас сечением 20 х 20 см. Высота решетки должна быть ниже уровня столба на 10–15 см. Затем из щитов опалубки сколачивают короб с внутренними размерами 30 х 30 см и производят пробный монтаж с центрированием по месту установки и с устройством всех необходимых крепежных элементов. После этого, не разбирая короб, освобождают его от распорок и подпорок и вынимают из ямы.

Бетонные работы, армирование

Заливают на дно ямы слой бетонной смеси толщиной 10–15 см. Смесь готовят по тем же рецептурам, что и для ленточных фундаментов. Затем поверх заливки укладывают армированную решетку и устанавливают каркас.

Снова заливают бетон, достигая общей толщины слоя 20–25 см.

Установка короба

По завершении проливки подошвы приступают к установке короба по заранее выставленным меткам крепежа, чтобы не сбить центровку и сохранить горизонтальность оси. По строительным нормам отклонение оси не должно превышать 2 см. Далее производят заполнение опалубки бетонным раствором и выдерживают время, рекомендованное для ленточных фундаментов.

Распалубка и обратная засыпка

После завершения бетонных работ производят распалубку (1) и обратную засыпку (2). Если по проекту предусмотрена гидроизоляция, то ее проводят в промежутке между этими операциями.

Устройство систем креплений столбов

Отдельное внимание следует уделить системе креплений столбов фундамента к нижней обноске основания стен. Для этого закладывают арматурный каркас, превышающий уровень столбов,что обеспечивает металлические выпуски для сварных соединений

В другом случае к арматурному каркасу прикрепляют анкерные закладные, которые впоследствии послужат основой для болтового крепления.

Устройство забирок

После окончания работ по установке опор и обратной засыпке производят устройство забирок — заполнение пространства между столбами по линии расположения наружных стен и перегородок. Это обеспечивает дополнительную теплоизоляцию дома и ограждает подпол от ветра. В местах, где предусмотрено прохождение паводковых, талых и ливневых вод между столбами под домом, а также там, где наблюдается разжижение поверхности почвы при выпадении осадков, устройство забирок исключают.

Устройство отмостки

Отмосткой называется наклонная полоса шириной 60-120 см, примыкающая к цоколю по периметру дома, и уберегающая его от проникновения внутрь талой или дождевой воды. Это основная функция, но есть и другие – например, отмостка не позволяет растениям разрастаться непосредственно по стене дома. Ну и конечно, эстетика.

Основных слоёв у этой конструкции два: подстилающий, и декоративный. С помощью подстилающего слоя, как и в случае с фундаментом, создаётся плотное ровное основание. Для его формирования используют не только песчано-гравийные смеси, но и глину, так как она благодаря водоупорным свойствам отлично задерживает влагу.

Структура отмостки с глиняным замком

Глина, как и песок, лучше всего трамбуется с помощью щебня — её укладывают на естественное основание толщиной 30 см. Затем делают прослойку геотекстиля, который предупреждает прорастание травы, а поверх него насыпают небольшой уплотнённый слой ПГС. Если взять глину негде, вместо неё используют обычную бетонную подготовку толщиной 10 см. Основание готово, и можно укладывать декоративный материал – например, тротуарную плитку, брусчатку, клинкерный кирпич.

Определение количества материала

расчет кирпича на цоколь

Приблизительное количество единиц можно определить, выполнив расчет кирпича на цоколь фундамента на 1 квадратный метр. Для кладки в половину камня это значение будет равно – 1:0,065:0,025=61,5 штуки.

Если ширина кладки составляет полтора блока полученное значение необходимо увеличить в три раза. При ширине в два блока количество увеличивается в четыре раза.

Затем необходимо определиться какой высоты будет цокольная конструкция, и рассчитать необходимое количество рядов. В этом расчете следует учитывать и ширину швов, которая включается в общий размер высоты.

Устройство и характеристики

Плитный фундамент представляет собой единую массивную конструкцию, выполненную из бетона и металлической арматуры. В отличие от других типов основания он не требует заглубления в грунт. Конструктивно состоит из нескольких элементов:

• Основу «пирога» составляет уплотненный грунт. Проводится снятие верхнего слоя почвы, после чего выполняется трамбовка дна. Это позволяет уменьшить подвижность грунта и предотвратить появление трещин в фундаменте.
• Следующим слоем выполняется подушка. Традиционно для ее обустройства применяется смесь песка и щебня. За счет такого слоя удается погасить вибрации, воздействующие снизу, и создать систему отведения грунтовых вод.
• Обязательным является использование геотекстиля. Чаще всего в этих целях выбирается полотно дорнита, который позволяет предотвратить заиливание подушки. Иногда геотекстиль используется и между слоями песка и щебня.
• Следующий слой — это бетонная подготовка. Она требуется для выравнивания поверхности, поэтому ее толщина обычно не превышает 50 мм. За счет использования бетонной подготовки удается повысить гидроизоляционные и армирующие свойства основания.
• Для гидроизоляции плитного фундамента применяется водонепроницаемая мембрана. Как правило, это рулонные битумные холсты, которые укладываются поверх подготовки в несколько слоев.
• Обязательным является использование армирующего каркаса. Именно он позволяет увеличить несущую способность основания, сделать его прочным и устойчивым к нагрузкам, предотвратить появление трещин и других дефектов.

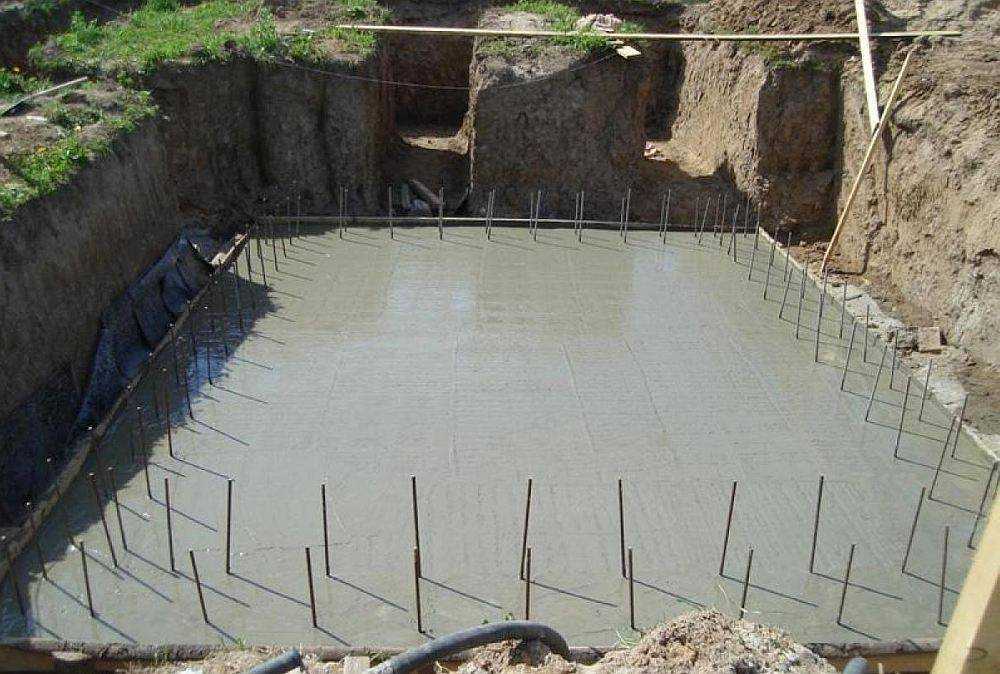

• Основным элементом всей конструкции является бетонная плита. По сути, это и есть сам фундамент, на который приходится вес здания.

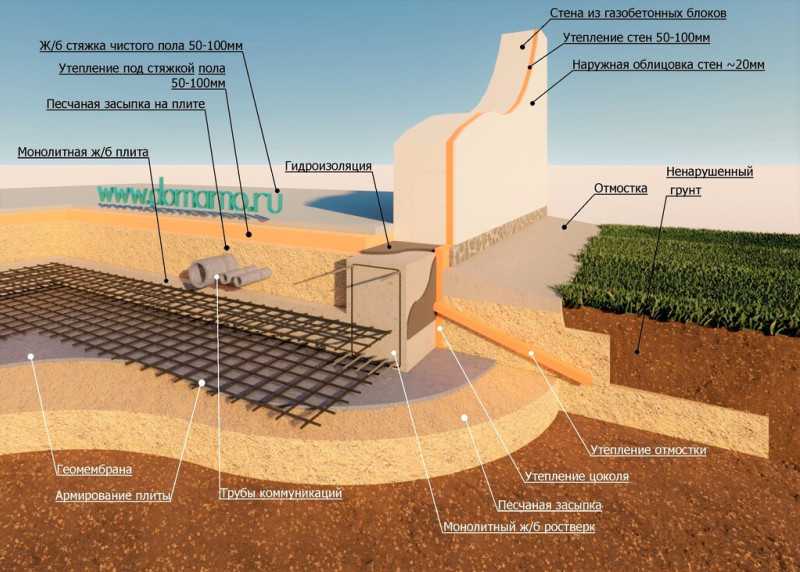

Схема строения плитного фундамента

Отделка фундамента сайдингом

Схема отделки цоколя сайдингом и плиткой.

В процессе эксплуатации отделка фундамента и низа дома штукатуркой, покраска его, цементирование появляющихся трещин, требует периодического обновления, что влечет за собой дополнительные финансовые траты. Отделка сайдингом позволяет декорировать цоколь и выполнить его защиту без привлечения больших финансовых инвестиций.

Цокольный сайдинг существенно отличается от винилового аналога. Его отличия:

• толщина;
• не гниет;
• не подвергается коррозии и воздействию грызунов и насекомых;
• химически нейтрален;
• прост в уходе;
• устойчив к перепадам температур, хорошо себя чувствует в температурном диапазоне (-40 – +50 °С);
• широкий ассортиментный ряд;
• срок службы около 50 лет.

Монтируют сайдинг на поверхность цоколя с помощью гвоздей или оцинкованных саморезов. На основании стены закрепляют деревянную или металлическую обрешетку, к которой и прикрепляют сайдинговые панели. Стыковка их выполняется с помощью пазов, что увеличивает прочность конструкции.
