Специфика прокладки коммуникаций под плитным фундаментом

ПЕНОПЛЭКС® — для утепленных плитных фундаментов

Особенности утепленной плиты (снизу)

Утепленная плита — это монолитный фундамент малого заглубления.

Основание дома базируется на слое утеплителя, находящегося под плитой и служащего теплоизолятором от потерь тепла через фундамент и защитой от разрушения фундаментной плиты. Такой фундамент, при условии устройства утепленной отмостки и дренажа, пригоден для любых грунтов и при любой глубине залегания грунтовых вод.

 Все нагрузки — постоянные и временные — передаются на слой утеплителя, именно поэтому к используемому теплоизоляционному материалу предъявляются самые  высокие требования по прочности. Грунт под плитой при такой схеме утепления не подвержен промерзанию и пучению. В данной конструкции применяются теплоизоляционные плиты ПЕНОПЛЭКС ФУНДАМЕНТ, обладающие практически нулевым водопоглощением и высокой прочностью на сжатие.

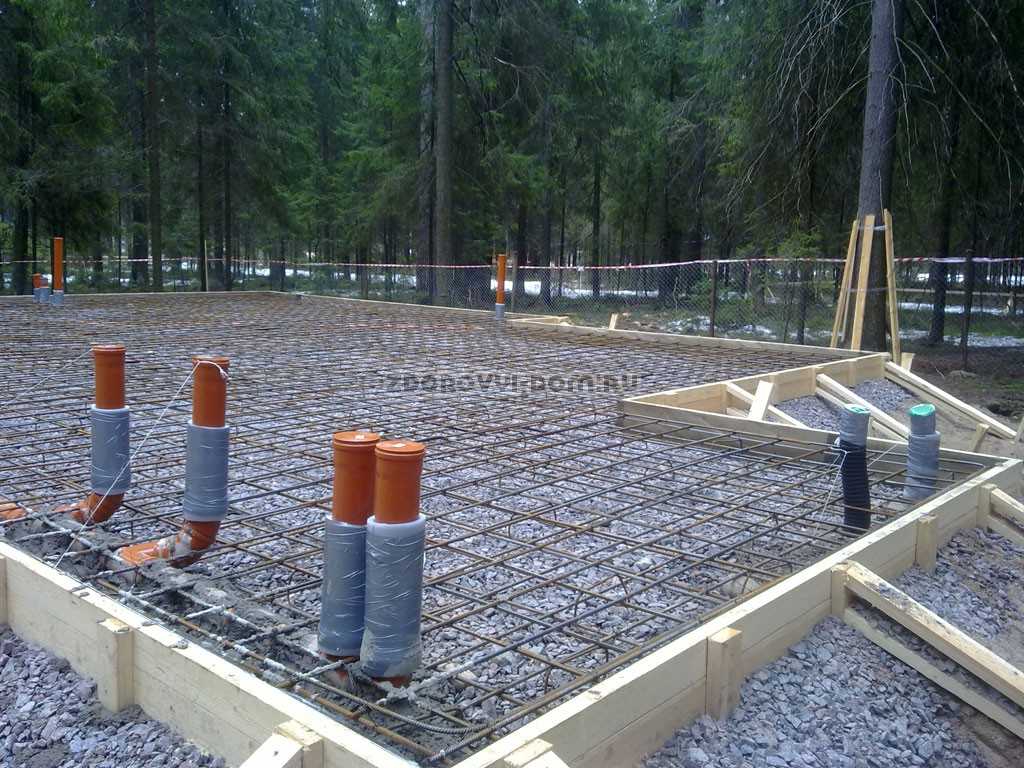

Утепленная монолитная фундаментная плита отлично подходит для прокладки коммуникаций, в том числе систем водяного подогрева пола.

Правила расчета и проектирования

Утепленная плита фундамента проектируется по принципу устройства малозаглубленных фундаментов на пучинистых грунтах, описанных в Стандарте организации (СТО 36554501-012-2008), разработанном научно-исследовательским, проектно-изыскательским и конструкторско-технологическим институтом оснований и подземных сооружений (НИИОСП) им. Н.М. Герсеванова (ФГУП НИЦ «Строительство»), ФГУП «Фундаментпроект», МГУ им. М.В. Ломоносова (геологический факультет, доктор технических наук Л.Н. Хрусталев) и техническим отделом ООО «ПЕНОПЛЭКС СПб».

Утепленная монолитная фундаментная плита проектируется на основе нормативных документов и с учетом:

• Результатов инженерно-геологических и гидрогеологических изысканий для площадки строительства;
• Климатических условий района строительства;
• Нагрузок, действующих на фундамент;
• Технико-экономического сравнения возможных вариантов проектных решений.

ПЕНОПЛЭКС — для утепленных плитных фундаментов

Утепленная монолитная фундаментная плита — сложное инженерное сооружение. Отсутствие геологических изысканий, грамотного расчета и проекта фундамента может привести к необратимым деформациям конструкции. Монтаж коммуникаций и систем водяного подогрева пола требуют точной привязки в плане. Ошибки проектирования или монтажа могут обернуться выходом из строя инженерных сетей.

Почему ПЕНОПЛЭКС ФУНДАМЕНТ — лучшее решение по сравнению с другими материалами?

Высокоэффективная теплоизоляция из экструзионного пенополистирола обладает высокой прочностью на сжатие при 10% линейной деформации и составляет для ПЕНОПЛЭКС ФУНДАМЕНТне менее 0,3 МПа (30 т/м2), Пеноплэкс Экстрим 40 тонн/м2.

Важной характеристикой теплоизоляции ПЕНОПЛЭКС является нулевое водопоглощение. Это значит, что конструкция фундамента и будущего дома будет надёжно теплоизолировать без изменения своих свойств на долгие десятилетия

Утеплитель ПЕНОПЛЭКС ФУНДАМЕНТобладает высокими теплозащитными характеристиками — коэффициент теплопроводности материала составляет не более 0,034 Вт/ м∙°С

Теплотехнические свойства неизменны на протяжении всего срока эксплуатации, который составляет более 50 лет.

Правила обустройства канализации под фундаментной плитой

Инженерные коммуникации, в т. ч. трубы канализационные лучше прокладывать в ходе строительства, однако прокладка канализации под плитой фундамента возможна и когда сооружение уже построено. Задача облегчается тем, что в отличие от водопроводных коммуникаций, в которых постоянно находится вода, в правильно уложенных канализационных трубах не происходит задержки стоков. Поэтому прокладывать их можно неглубоко, защиты от промерзания часто также не требуется.

Подготовка к прокладке

При обустройстве канализации под плитой перекрытия потребуются не только трубы. Вам понадобятся различные фасонные элементы, например, крепежный хомут для труб (такого типа). Также будут необходимы:

• тройники специальные для канализации;
• стыковочные переходники, заглушки, муфты и т. п.

Герметизация соединений осуществляется с помощью силиконового пистолета. Прокладка канализации под фундаментной плитой должна удовлетворять ряду условий:

1. С целью предотвращения повреждения коммуникаций глубина прокладки труб должна находиться на глубине не менее 0,5 м от отмостки;
2. Канализация под плитой фундамента должна иметь расстояние до септика, равное 5-10 м;
3. Необходимый уклон трубы на 1 м длины должен составлять 2-4 см;
4. По возможности максимально компактно располагайте все точки водозабора в доме.

Чтобы защитить трубы под землей от механических повреждений, можно использовать т. н. гильзы. Они представляют собой трубы большего диаметра, в которых размещаются уже рабочие коммуникации. Еще одним плюсом использования гильз, когда оборудуется канализация под плитами перекрытия, является возможность быстрого извлечения поврежденной трубы без необходимости ее откапывания и повторного засыпания траншеи.

Правила обустройства канализации под фундаментом

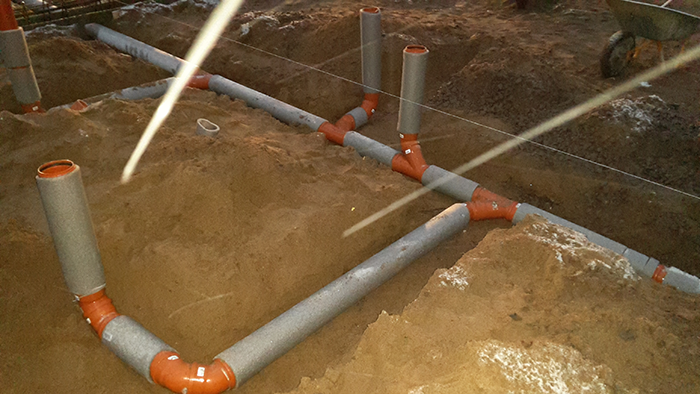

Канализация под фундаментной плитой чаще всего выполняется из пластиковых труб ПВП, ПВХ, ПП. Для этих целей можно использовать трубы круглого сечения диаметром 110 мм. Ширина траншеи при этом должна составлять 60 см, на ее дне необходимо обустроить также специальную песчаную или гравийную амортизационную подушку толщиной 10 см.

Монтаж канализации под фундаментной плитой должен осуществляться по определенным правилам. Трубы вставляются одна в другую, их концы тщательно очищаются от грязи и обрабатываются моющими средствами или специальными смазками.

Канализация под плитой, все ее внутренние коммуникации должны подсоединяться к главному стояку диаметром не менее 100 мм. Его нижний конец опускается ниже уровня пола, где прокладывается проходящий через фундамент трубопровод. В том месте, где горизонтальный стояк будет соединяться с трубопроводом, должен быть оборудован ревизионный колодец.

Выбор глубины прокладки коммуникаций

Следует заранее определиться с глубиной прокладки. Существуют нормы, по которым глубина укладки должна превышать глубину промерзания грунта на 30-50 см. В противном случае, особенно для северных регионов желательно дополнительно утеплять трубы теплоизоляционным материалом типа «Энергофлекс» или даже использовать специальный греющий кабель.

В средних и южных широтах, учитывая, что стоки канализации, в отличие от водопровода всегда выходят из дома и имеют высокую по сравнению с уличной температуру, канализация под плитой перекрытия не обязательно должна оборудоваться теплоизоляцией.

Особенности прокладки канализации под плитой

Закладка канализации под фундаментную плиту в качестве проекта должна просчитываться еще до заложения ленточного фундамента. Если он мелкозаглубленный, то траншея вырывается до заливки, а участок трубы под фундаментом защищается металлической гильзой. Сделать подкоп для прокладки коммуникаций можно и после заливки, но времени и сил для этого придется потратить гораздо больше.

Если необходима канализация под монолитной плитой, то отверстие под ней сделать будет уже проблематично, ведь такой фундамент может потрескаться вследствие своей высокой жесткости. Тем не менее такие работы проводятся, отверстие же в плите можно выполнить при помощи отбойного ручного молотка, перфоратора, при помощи системы алмазного бурения. Труба также может вводиться ниже через траншею.

Как сделать фундамент под теплицу своими руками?

Фундамент под теплицу должен быть крепким и надежным, чтобы обеспечить ей стабильность и защиту от сильных ветров и других неблагоприятных погодных условий. Вот пошаговая инструкция, как можно сделать фундамент под теплицу своими руками:

1. Определите место и размеры фундамента: Выберите место, где будет располагаться теплица, и определите ее размеры. Размеры фундамента должны соответствовать размерам теплицы и быть достаточно прочными, чтобы выдержать ее вес.

2. Очистите землю: Удалите все растительность и другие препятствия на месте, где будет находиться фундамент. Равномерно уложите слой щебня или гравия толщиной 10-15 см и тщательно уплотните его.

3. Поставьте опалубку: Соедините доски в соответствии с размерами фундамента, чтобы получилась опалубка. Расположите ее на слое щебня или гравия, прикрепив ее к земле деревянными колышками.

4. Заливка бетона: Залейте бетон в опалубку, чтобы заполнить ее полностью. После этого, тщательно уплотните бетон, используя металлический стержень или деревянную палку.





















5. Установите крепления: После того, как бетон немного затвердеет, установите крепления для крепления теплицы к фундаменту. Для этого можно использовать анкеры, закладные детали или другие крепежные элементы.

6. Дайте бетону высохнуть: Оставьте бетон высыхать в течение нескольких дней, чтобы он достаточно прочно застыл и укрепился.

7. Установите теплицу: После того, как фундамент полностью высохнет, установите на него теплицу. Крепко закрепите теплицу к фундаменту, используя заранее установленные крепления.

Сделать фундамент под теплицу своими руками не так уж сложно, но необходимо точно следовать инструкции и уделять особое внимание деталям, чтобы обеспечить прочность и долговечность конструкции. Если у вас возникнут затруднения,. то всегда можно обратиться к специалистам или посмотреть видео-уроки по данной теме

В любом случае, фундамент под теплицу является важным компонентом ее конструкции и может значительно увеличить ее срок службы и улучшить качество урожая

то всегда можно обратиться к специалистам или посмотреть видео-уроки по данной теме. В любом случае, фундамент под теплицу является важным компонентом ее конструкции и может значительно увеличить ее срок службы и улучшить качество урожая.

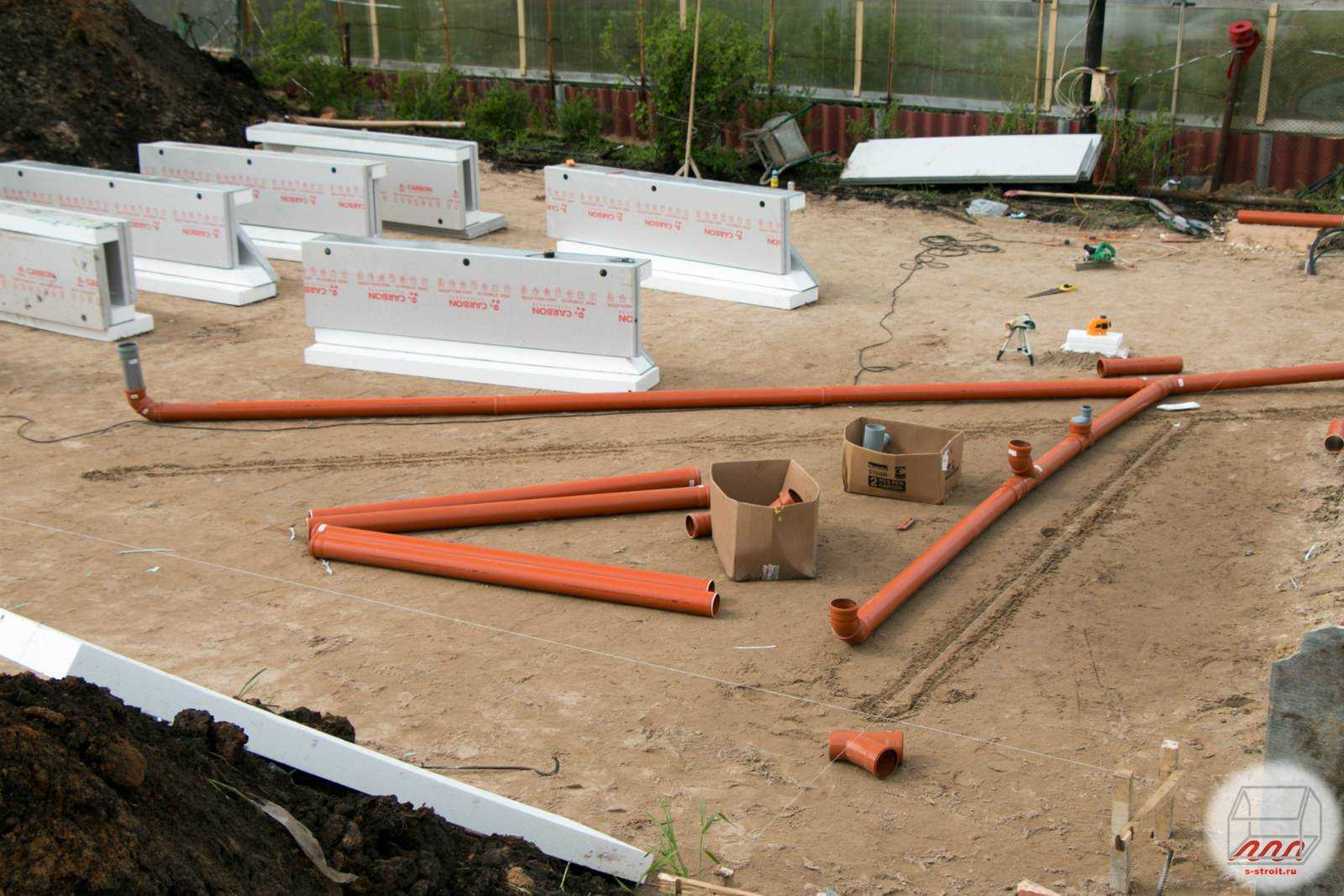

Основные правила прокладки канализации:

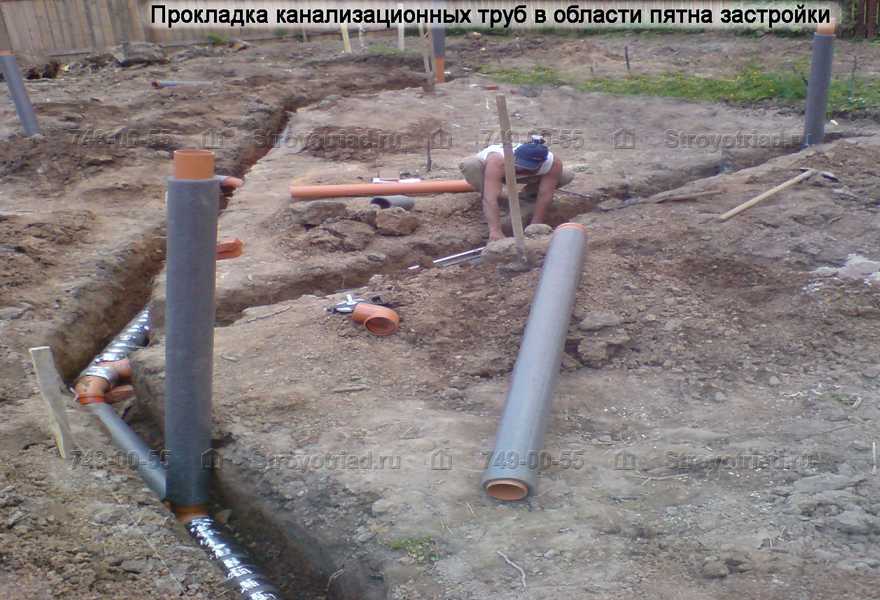

• Канализация под монолитной плитой располагается в заранее вырытые траншеи;
• Под плитный фундамент укладываются трубы из современных полимерных материалов, гарантированный срок службы которых превышает 50 лет;
• Трубы вне здания должны пролегать на 70 см ниже уровня грунта либо иметь теплоизоляцию;
• При ленточном фундаменте трубы укладывают после монтажа опалубки, чтобы не промахнуться с местоположением гильз или самих труб;
• При заглубленном ленточном основании сначала в опалубку вставляются гильзы, затем фундамент заливается бетоном и только после этого в отверстия гильз вставляют трубы;
• При мелкозаглубленном фундаменте ленточного типа трубы канализации прокладываются в траншеи ниже уровня самой «ленты»;
• Зазоры между фундаментом, гильзами и трубами заполняются герметиком, при этом диаметр гильзы должен быть на 5 см больше диаметра самой трубы, чтобы при усадке труба не погнулась;
• Перед бетонированием проводятся испытания путем пролива и сбора воды, чтобы определить, есть ли места проседания трубопроводов, которые могут привести к засорам системы канализации.

Это стандартный список работ и требований по проведению канализации во время строительства фундамента. Однако полный перечень работ определяется индивидуально для каждого случая и зависит от масштаба работы, типа постройки, сезона, климата и пр.

1.
2.
3.
4.
5.
6.
7.
8.

Для обеспечения комфортного проживания на даче, там необходимо обустроить санузел. Но он не сможет функционировать без прокладки инженерных коммуникаций. Желательно, чтобы водопроводная и канализационная системы были построены на этапе возведения здания. Гораздо сложнее выполнить такую работу, как провести канализацию под фундаментом, когда дачная постройка выстроена. Поможет не допустить ошибок составление подробного плана и схемы.

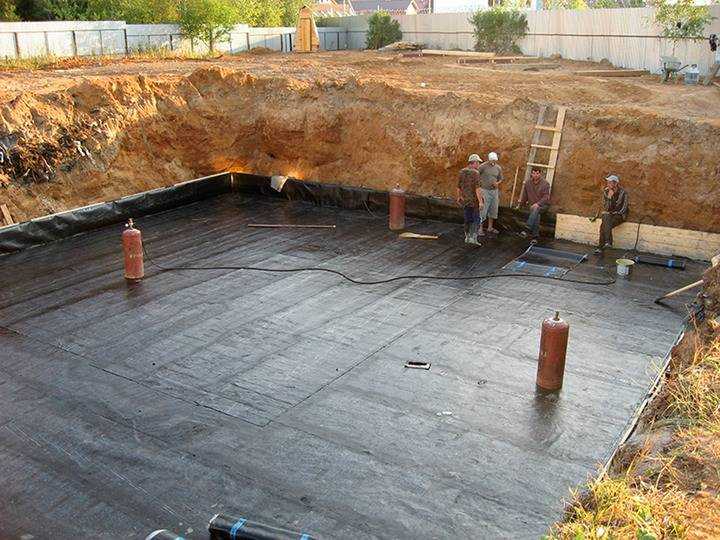

Преимущества и недостатки монолитных плит под фундамент

Основной конструктивной особенностью основания этого типа является капитальность и надежность, которая особенно проявляется при устройстве на почвах 1 категории. Не менее весомое преимущество – равномерное распределение нагрузок от всех конструкций здания на поверхность грунта.

Фундамент-монолит в виде плиты обладает множеством других достоинств:

• Минимум земляных работ – обычно снимается только верхний плодородный слой почвы.
• Минимальная трудоемкость сооружения опалубки – она устанавливается только по периметру основания.
• Относительно простой процесс устройства – не требуется привлечение спецтехники (за исключение бетоновоза, поскольку плиту надо залить за 1 раз для получения цельной бетонной конструкции).
• Возможность строительства зданий из любых стеновых материалов – кирпич, газобетонные, поризованные блоки, дерево и др.
• Повышенные прочностные характеристики.

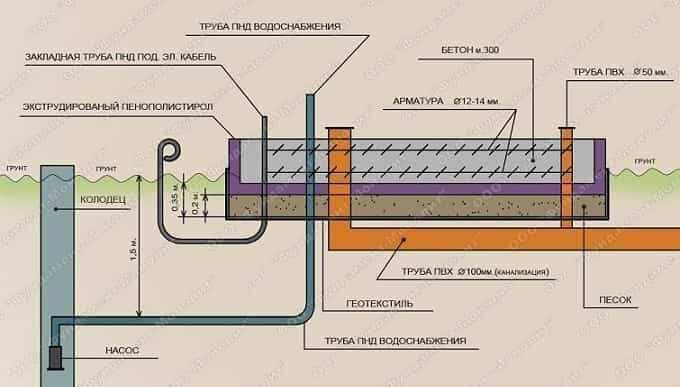

Рисунок 4. Конструктивные особенности плитного фундамента

Из недостатков можно отметить необходимость тщательной подготовки грунтового основания – плитный фундамент сооружается обязательно на идеально ровной поверхности. Среди других минусов:

• сложность прокладки коммуникаций – как правило, канализационные и водопроводные линии прокладываются до бетонирования;
• невозможность возведения подвала;
• дороговизна обустройства – за счет большого расхода арматуры для армирования, бетона и других материалов.

Правила устройства канализации своими руками

Прокладка канализации в частном доме требует внимательности и аккуратности

Чтобы эта система работала без сбоев, очень важно соблюдать все нюансы ее проведения. Поэтому, прежде чем производить какую-либо работу, рекомендуется сделать чертеж будущей канализации. Если вы не имеете опыта прокладки канализации, то лучше обратиться к профессионалам

Если вы не имеете опыта прокладки канализации, то лучше обратиться к профессионалам

Для вывода из дома водопровода и канализации еще на этапе формирования опалубки закладывают отверстие с гильзой для трубы. Однако при составлении проекта прокладки таких коммуникаций нужно учитывать несколько правил:

Необходимо соблюдать минимальный диаметр трубы. Он не должен быть меньше 5 сантиметров. При перепадах температуры трубы из некоторых материалов могут расширяться

Поэтому важно использовать компенсаторы. Очень важно, чтобы канализация не промерзала в зимний период

Поэтому ее либо располагают на полметра ниже промерзания грунта, либо утепляют специальной скорлупой и электрическими греющими кабелями. Если по месту, где расположен участок трубопровода, будет ездить автотранспорт, то нужно учесть нагрузку, которую он будет оказывать на систему. Диаметр отверстия должен быть больше самой трубы минимум на 0,2 см.

Каждое из этих правил невероятно важное. Поэтому их все нужно соблюдать. Лишь в этом случае вы сможете обеспечить трубопроводу нормальное функционирование

Лишь в этом случае вы сможете обеспечить трубопроводу нормальное функционирование.

Особенности проектирования систем канализации

Прокладка канализации под фундаментом или с использованием отверстий в нем выполняется с учетом нескольких правил:

1. Точки водозабора нужно располагать по помещениям дома максимально компактно, что упростит отвод сточной жидкости.
2. Обустраивают канализацию с учетом санитарных и технических норм.
3. Септик нельзя строить ближе 2-х метров от забора соседей и 30 метров от источника питьевой воды (когда грунт песчаный – 50 метров). Нельзя, чтобы поблизости от накопителя находились водоемы и сооружения, наполненные чистой пресной водой.
4. Расстояние от фундамента до канализации должно составлять минимум 5 метров.
5. Септик, для очистки которого нужно периодически приглашать ассенизаторов, нужно располагать так, чтобы обеспечить удобный подъезд к нему. Для естественного передвижения стоков накопитель располагают ниже, чем уровень дома или устанавливают насос.
6. Внешний канализационный контур делают абсолютно прямым.
7. У стояка должна быть ревизия – фитинг для удобного обслуживания канализационной сети.
8. Прежде, чем окончательно закопать трубопровод, его проверяют на герметичность и прочность, проводя гидравлические испытания.

Знание тонкостей прокладки канализации под фундаментом помогут контролировать выполнение данных работ специалистами.

Чтобы сделать канализацию в собственном доме, нужно решить немало сопутствующих проблем. Самой большой сложностью считается вывод трубопровода из дома. Причина достаточно проста. Дом всегда стоит на крепком фундаменте.

Он заливается на разную глубину, поэтому для вывода трубы существует несколько методик:

• Прокладка трубопровода под фундаментом;
• Монтаж сквозь стены.

Канализационные трубы в основном прокладываются под полами. Это вызвано технологической необходимостью. Поэтому монтаж такого трубопровода приходится делать через всю фундаментную площадь.

Имея готовый дом, сразу встает вопрос: а как же вывести канализацию через фундамент? Чтобы вывести канализационный трубопровод из собственного дома необходимо провести установку пограничной системы, которая соединяет септик с отходящими трубами.

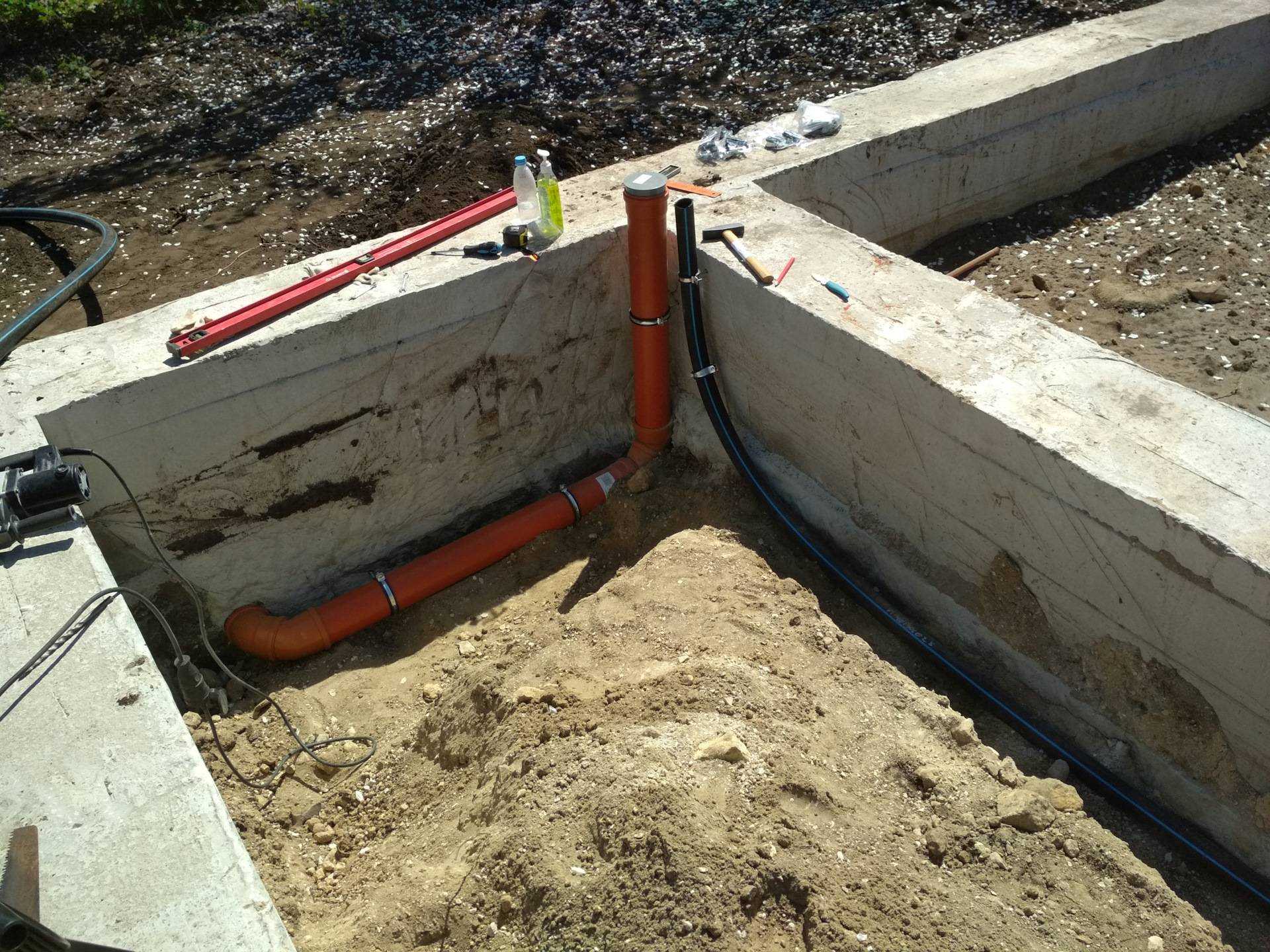

Вывод трубы проходит сквозь фундамент. Причем глубина монтажа должна превышать величину промерзания грунта. Работы выполняются в следующей последовательности.

Этап 1.
Роется траншея, в которой произойдет стыковка наружной и внутренней системы.

Этап 2.
Делается отверстие в фундаменте под канализацию. Для работы потребуются:

• Перфоратор;
• Металлический пробойник;
• Электрическая дрель;
• Набор сверл.

Если такими инструментами сделать отверстие не удается, используется специальная алмазная установка.

Процесс бурения всегда достаточно сложен, ведь приходится бурить бетонное основание. Если была сделана армирующая сетка, придется воспользоваться болгаркой. Она легко справиться с арматурой. Иногда для получения нужного отверстия приходится работать несколько дней.

Сначала на поверхности фундамента определяется место, где будет выводиться трубопровод. В этом месте чертится круг, причем его диаметр должен превышать размер канализационной трубы, совместно с гильзой.

Перфоратором бурится бетон на максимальную глубину. Встречающиеся прутья арматуры срезаются болгаркой.

Важно! Когда появляется необходимость создать отверстие большого диаметра, к примеру, для монтажа канализации в большом доме, воспользоваться бурильной установкой. Чтобы сделать отверстие в бетонном фундаменте, строители пользуются несколькими способами:

Чтобы сделать отверстие в бетонном фундаменте, строители пользуются несколькими способами:

• Алмазное бурение.
  Считается самым оптимальным вариантом. Материал фундамента при такой работе не получает повреждений. Данная технология относится к самой дорогой, даже если арендовать такой станок;
• Перфоратор.
  Выполняется ударное бурение. Отрицательной стороной считается долбежка, которая вызывает появление микротрещин. Бетон начинает отслаиваться от арматурной сетки;
• Безударное сверление.
  Один из наиболее безопасных способов, требующий много времени. По всему периметру нужного большого отверстия сверлится большое количество более мелких. Кувалдой выбивается бетонная пробка, арматура срезают ножницами по металлу.

Совет! Монтаж канализационной трубы должен проходить под небольшим уклоном. Для этого диаметр отверстия делается немного больше (10-20 мм).

Этап 3.
В сделанный канал сначала укладывают гильзу, затем прокладывают трубопровод. Образовавшиеся щели закрываются заделать монтажной пеной. Она же становится и хорошим теплоизолятором.

Как проложить канализацию под ленточным фундаментом?

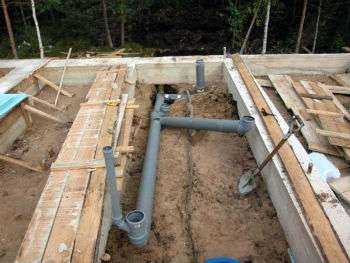

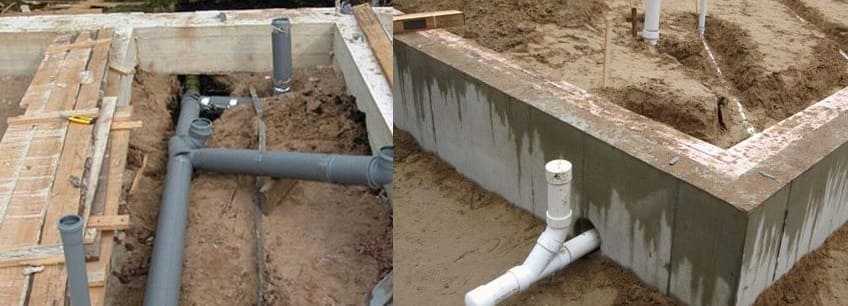

Фотография обустройства канализации в ленточном фундаменте дома

Канализация вместе с входящими коммуникационными сетями считается одной из ключевых систем жизнеобеспечения обычного дома. Но сделать ее правильно не так просто, особенно, если дом уже запущен в эксплуатацию.

Канализация – это система труб, устроенная под определенным углом, которая вводится в дом через фундамент, тут присутствуют распределительные узлы и соединения, поэтому всегда возможна утечка жидкости, потеря давления в системе, то есть тромб.

Как проложить канализацию в готовый фундамент

Схема соединения стояка с трубой наружной канализации

На стадии проектирования здания канализация уже предусматривается проектом, там указана не только глубина установки труб, но и способ их герметизации, угол наклона, максимально допустимый диаметр труб и ряд других параметров. Но что делать, если нужно проложить канализацию в уже существующем ленточном фундаменте?

Для начала, нужно помнить об особенностях каждого типа фундамента. В столбчатом основании проложить коммуникационные системы несложно, там есть достаточно места для обустройства отверстий и каналов с трубами. Совсем другое дело ленточный фундамент. Тут есть два ключевых способа прокладки канализационных коммуникаций:

1. Наружный способ по цоколю с обустройством сложной системы отопления.
2. Подземный способ выше подошвы с прямым вводом через отверстия в ленточном основании.

Подземный ниже подошвы под несущими элементами конструктивно самый сложный, ведь нужно предусмотреть не только оптимальные для таких глубин трубы, но и установить мощные насосы для откачки жидкости.

Проектирование канализационных коммуникаций

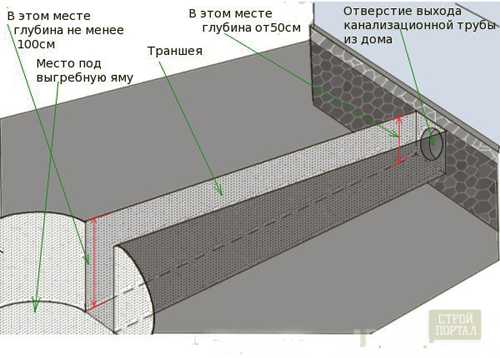

Схема вывода канализационной трубы из дома в фундаменте

Самостоятельно спроектировать канализацию жилого дома не так сложно, здесь необходимо помнить о ряде правил:

• сначала нужно определить места установки основного оборудования и рассчитать давление в системе;
• расположить в доме точки водозабора максимально компактно для снижения расходов на установку труб;
• предусмотреть септик по санитарно-гигиеническим правилам, а также обустроить систему фильтрации;
• даже если ленточный фундамент будет устроен на ровной площадке, все трубы канализации нужно устанавливать под углом для увеличения скорости оттока и препятствуя образованию тромбов;
• внешняя часть канализационной системы делается только прямой, без лишних изгибов и поворотов;
• все трубы должны быть максимально качественно сварены или спаяны, причем изначально проверены на герметичность ультразвуком или запуском воды под большим давлением.

Итак, сейчас практически не используется внешняя прокладка канализационных систем в связи с трудоемкостью работ и сложностью в утеплении. Можно установить кабеля обогрева труб на внешней и внутренней части канализации, но они слишком дорогие и при низких температурах эффективно не справляются со своей задачей.

Все производители рекомендуют кабель нагрева стенок труб эксплуатировать при температуре окружающей среды до10º. Более мощную конструкцию обогрева используют только для больших административных и промышленных зданий, где пробивать фундаменты конструктивно сложно или запрещено проектом.

Технология прокладки труб

Подготовка траншеи

Определившись с материалом, ознакомьтесь с тем, как правильно проложить канализационные трубы. Монтаж наружной канализации начинается с подготовки траншеи, которую можно вырыть вручную лопатой, либо прибегнуть к помощи экскаватора.

Глубина борозд зависит от глубины промерзания грунта в конкретной местности. Согласно СНиП П-Г.3-62 глубина укладки канализационных труб на 0,5 м меньше показателя отметки промерзания почвы и составляет примерно:

• 3 ÷ 3,5 м – в северных регионах РФ;
• 2,5 ÷ 3 – в средней полосе;
• 1,25 ÷ 2 – на Черноморском побережье.

Указанные цифры не являются категоричными и могут варьироваться в определенных пределах в зависимости от особенностей местности и уровня грунтовых вод. Однако прокладка канализационных труб в земле должна производиться минимум на расстоянии 0,5 м от поверхности.

Траншея имеет свои особенности:

• Дно траншеи выравнивается, создается необходимый уклон, как правило, это 1-2 см на каждый погонный метр трубопровода.
• После выравнивания дна необходимо тщательно утрамбовать грунт и организовать подушку из гравия или песка высотой 10-15 см.
• Песчаная или гравийная подушка должна быть уплотнена на участке, находящемся за 2 м до смотрового колодца, и в месте соединения трубопровода с входной трубой.
• Там, где в канализационной системе будут располагаться раструбы, следует сформировать приямки.

Монтаж трубопровода

Далее следует непосредственно монтаж трубопровода. Начинать прокладывание лучше от фундамента здания.

Технология укладки канализационных труб выглядит так:

• Трубы укладываются раструбом вниз в подготовленные траншеи.
• Для соединения двух труб между собой раструб одной и гладкий конец другой очищаются от загрязнений.
• Места соединения смазываются специальными составами.
• Труба вставляется до упора в раструб.
• Аналогичным образом должны быть совмещены все элементы трубопровода

Если в фундаменте дома есть вывод, раструб внешней канализации подводится к нему, если он не предусмотрен, то нужно сделать отверстие. С этой задачей идеально справятся алмазные сверла.

Для устройства поворота используются отводы – 15, 30, или 450. При длине канализационного трубопровода более 15 м на таких участках устанавливается ревизия.

Засыпка траншеи

После укладки труб проверяется угол уклона. Если все сделано правильно, траншею можно засыпать. Для засыпки разрешено использовать почву, образовавшуюся при выкапывании борозд, но в этом случае необходимо удалить из нее крупные камни и разбить плотные глыбы грунта.

Траншея постепенно засыпается на высоту 0,3 м, слоями по 5 см. Каждый слой хорошо трамбуется по бокам от трубы, место над самой трубой уплотнять запрещено.

Плюсы и минусы

В строительстве существует несколько вариантов, с помощью которых можно проложить канализационные трубы. Хотелось бы рассмотреть более детально, какие преимущества или недостатки имеет вариант канализации с применением септика, а также прокладка труб непосредственно под фундаментом монолитного здания.

• монтаж осуществляется в кратчайшие сроки, а стыки заделываются относительно легко;
• можно проводить кабеля, в том числе электрического защитного типа;
• обладают круглой формой, которой не всегда можно легко добиться;
• долговечность, если сравнивать с другими типами проведения канализационных труб;
• высокий уровень надежности с защитой от всевозможных погодных осадков.

Кроме всех вышеперечисленных достоинств существуют также недостатки, но их не так уж много. Главный минус заключается в том, что для устройства септика надо использовать тяжелую технику. так как изделия обладают чрезмерно большим весом.

Вручную перемещать материалы не получится, ведь существует большая вероятность появления трещин. Старайтесь как можно меньше воздействовать на все элементы коммуникаций, укладывать их с соблюдением обустройства песчаной защитной подушки с гидроизоляцией, если в этом есть необходимость.

Этапы работы

Если в бане или каком ни будь другом здании необходимо провести канализацию, то следует соблюдать следующий алгоритм действий.

Сначала делается разметка того места, где будет расположено отверстие выхода канализационных труб из здания, а также участка, где находится сточный колодец. Измеряется полностью длина канализации, которая планируется создаваться.

Также обязательно составляют схему канализации или конкретной системы коммуникаций. Без схемы работать нельзя, ведь импровизация здесь только повредит.

В помещении необходимо вскрыть полы от того места, где будет происходить слив до отверстия выхода трубы на улицу. Траншеи необходимо копать с учетом того, что они должны быть расположены до нижней части цоколя, а минимальная глубина, на которой должна пролегать труба составляет 90 сантиметров. Внушительные объемы работ по рытью траншей лучше производить с помощью экскаватора .

С помощью специального бура или другого инструмента под фундаментом пробивается скважина и, применяя лопату, делается специальный подкоп под фундамент — шурф. В качестве бура можно использовать ручные инструменты, но они чрезвычайно плохо работают.

Специалисты же пользуются бурильными установками колонкового бурения, с напылением из алмазов. Такие системы способны бурить отверстия в монолитной плите любой толщины, справляясь с работой за считанные минуты.

В бане или доме делается аналогичный шурф, но во встречном направлении с помощью лома грунт проваливается в выкопанный туннель.

Отвод будет расположен непосредственно под фундаментом, а наружу будет выходить на высоте примерно 25 сантиметров. Саму же трубу нужно направить к верху.

Прокладка канализации на этапе строительства

Через уже готовое отверстие в трубе, привязывается надежная веревка, а обычная металлическая закладка или тряпка нужна для того чтобы закрыть отверстие.

Укладывать канализационные трубы лучше, как правило, вдвоем, то есть если один снаружи подает материал, то другой в здании начинает цеплять трубу и затягивать во внутрь.

Трубы укладывают, но перед этим траншеи надо засыпать слоем песка примерно высотой в 10-15 см, а после того, как трубы были уложены, сверху также посыпается приблизительно такой, же слой песка. Это необходимо для того, чтобы защитить канализационные трубы от механических воздействий, а также промерзания.

К тому же, если кто-то будет самостоятельно раскапывать грунт возле фундамента, то слой песка просигнализирует ему о том, что рядом проложены коммуникации. Особенно это полезно, если работу ведут экскаватором. Экскаваторщику очень сложно заметить проложенные трубы в земле, если их не прикрыли песком или лентой.

Перейти к расчету

Как прокладывает коммуникации под фундаментом «Архитектурно-строительное производство»?

Каждая система и каждый тип фундамента (ленточный или плитный) имеют свои особенности и нюансы монтажа, однако существуют общие правила прокладки коммуникаций.

Например, стандартная работа по проведению основных инженерных сетей в заглубленном ленточном фундаменте включает несколько этапов:

• Первый этап. Составление инженером чертежа и плана согласно стандартам и нормам;
• Второй этап. После рытья котлована отмечают местоположение всех труб с учетом стенок будущего фундамента;
• Третий этап. По намеченной схеме роются траншеи. Затем ставится опалубка, в которой строго по проекту устанавливают специальные гильзы, которые защитят трубы от контакта с бетоном и не дадут трубе погнуться при усадке фундамента.
• Четвертый этап. В траншеи засыпают песок на 15 см, затем прокладывают и соединяют трубы, если есть необходимость, утепляют специальными материалами и сверху засыпают песком. Песок снижает риск смещения коммуникаций от морозного пучения грунта или просадок от нагрузок;
• После этого можно заливать фундамент бетоном.

Стоит отметить, что для ввода электричества используется прокладка гильз из мягких двухслойных гофрированных труб с кондуктором для удобства заведения кабеля. Водопровод также закладывается в гильзе из гофрированной трубы, с заведенной в неё трубы из ПНД необходимого диаметра.

В составе нашей рабочей бригады – только квалифицированные специалисты, которые владеют всем багажом знаний в инженерии и строительстве, имеют необходимый опыт, учитывают все нюансы и условия.

Особенности вывода канализации из дома

Канализационная система всегда состоит из:

• внешнего и внутреннего контуров;
• септика или накопителя отходов.

Ранее в статье уже говорилось о необходимости составления чертежа и схемы, поскольку они помогут точно подсчитать количество материалов и определить параметры труб и разной фурнитуры.

Когда обустраивается канализация под плитой фундамента, используют трубы, которые могут быть изготовлены из чугуна, бетона, металлов или пластмассы. Самыми надежными считаются чугунные изделия, имеющие наиболее продолжительный срок эксплуатации. Правда, их монтаж сложен и стоимость их высокая. Укладывают трубы на глубину, не превышающую 3-х метров.

Для соединения труб в единую конструкцию применяют фасонные изделия:

• муфты, имеющие диаметр отвечающий сечениям труб;
• тройники для канализации;
• переходники;
• заглушки;
• элементы для фиксации.

Для герметизации используют специальный пистолет, наполненный силиконом.
