Конек крыши: назначение, виды, критерии выбора, этапы и требования к установке ребра кровли, особенности расчета высоты - городское поселение быково

Вентиляция кровли из металлочерепицы

Металлическая крыша красивая, современная, прочная и надёжная, но имеет один большой недостаток — ограниченный воздухообмен, т. е. она плохо пропускает воздух. Чтобы обеспечить нормальную циркуляцию, устанавливают вентиляцию по следующему алгоритму:

В листе покрытия для выхода вентканалов проделывают отверстия, придерживаясь норм — одно отверстие на 60 м² и располагая их не ниже 0,6 м от конька. На сложной по конструкции крыше количество выходов увеличивают.
Лицевую металлическую часть возле отверстия обрабатывают антисептиком для предотвращения очага коррозии.
Резиновый уплотнитель промазывают силиконом и укрепляют шурупами.
После того как герметик подсохнет, устанавливают проходку и фиксируют специальными шурупами, входящими в комплект поставки.
Изнутри обеспечивают надёжное примыкание паро- и гидроизоляторами (плёнками).
Чтобы влага не проникала в утеплитель, дополнительно в местах примыкания изоляции наносят герметик.

Вентиляция кровли из мягкой черепицы

Перед вентиляцией мягкой кровли стоят задачи:

удаление конденсата;
недопущение перегрева нижних слоёв кровельного покрытия;
обеспечение температурного баланса на поверхности кровли.

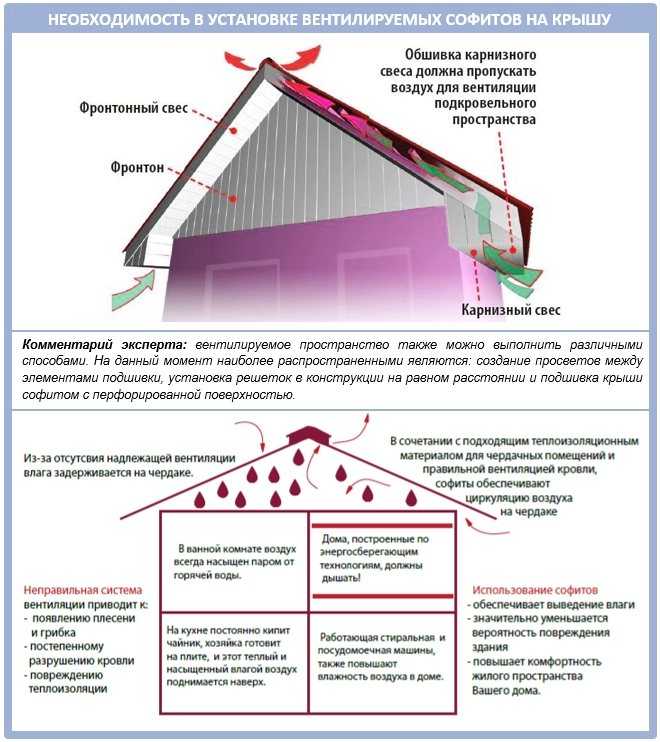

При правильно организованном проветривании холодные потоки воздуха поступают в подкровельное пространство в местах свесов, а выходят через конёк или аэраторы.

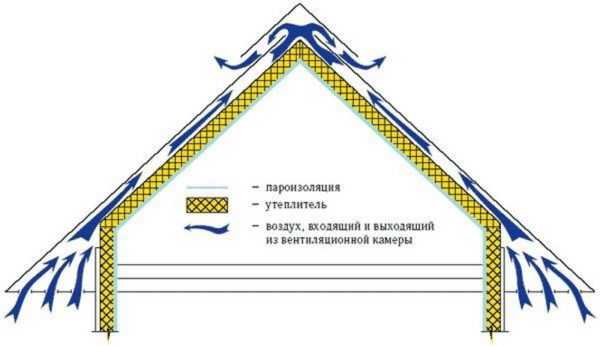

Стрелки указывают направление потоков воздуха в подкровельном пространстве при правильном устройстве вентиляции

Вентиляция мягкой кровли бывает одно- или двухконтурной. Но чтобы она была достаточной, выполняют ряд условий:

толщину воздушной прослойки между обрешёткой и утеплителем заранее просчитывают по углу наклона и длине скатов (но менее 4 см);
делают дополнительные отверстия по низу ската, затягивая их перфорированной лентой, сеткой, гребнем, облицовывая свесы кровли воздухопроницаемыми софитами;
устраивают зазоры на кровле в виде вентилируемых коньков или аэраторов для принудительной вентиляции.

Этапы установки

Перед установкой конька в подконьковом пространстве должна быть установлена сплошная обрешётка, состоящая из прибитых без зазора досок. Монтаж коньковой планки стоит выполнять в сухую и безветренную погоду. А для того, чтобы избежать ошибок в процессе работы, необходимо устанавливать элемент, выполняя такие действия:

При укладке кровли оставить отступ 5 см от предполагаемой точки пересечения скатов.
Перед закреплением конька выполнить гидроизоляцию расположенного между скатами ребра. Для этого можно пользоваться полиэтиленовой плёнкой, высокодиффузной мембраной или рубероидом. Материал скрепляется с помощью силиконового герметика или степлера.
Наклеить на оба ската вентиляционную ленту, сняв защитный слой с её клеевой стороны. При необходимости в более эффективной вентиляции – установить аэраторы для конька.
Начать монтаж коньковой планки с торца здания – так, чтобы первый элемент выступал за край покрытия на 20–30 мм. Зафиксировать элемент саморезами с шагом между ними 300–400 мм.
Установить вторую деталь, чтобы она располагалась внахлёст на 70–100 мм, и зафиксировать.
Продолжить установку до конца, вынеся последний элемент на 20–30 мм за край кровельного покрытия и подрезать планку с помощью болгарки или ножовки.
Установить на коньковый профиль заглушки, если они входили в комплект.

Из видео узнаете, как ровно прикрутить конек крыши:

Размеры конька крыши

Этот элемент имеет решающее значение для качественной изоляции кровли от осадков и создания вентиляционной системы подкровельного пространства и кровельного пирога. Современная индустрия строительных материалов предусматривает выпуск коньков, специализированных для каждого вида кровельного покрытия.

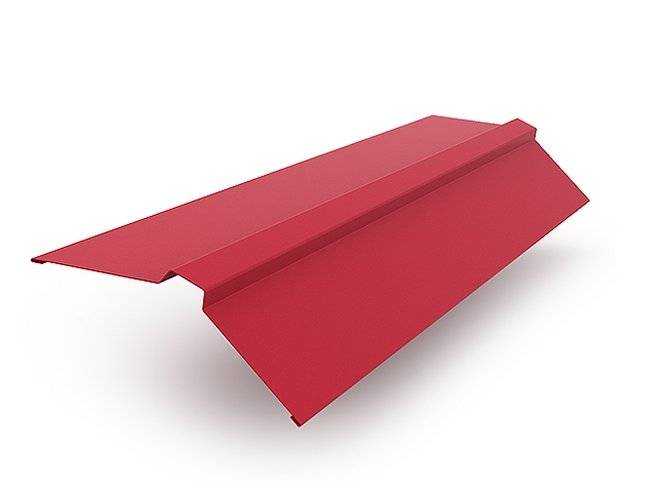

Плоская коньковая планка (треугольная)

Простейшее устройство с одним продольным сгибом. Стандартная длина детали составляет 2 метра, угол сгиба — 90°. Этот размер легко изменить в зависимости от угла схождения скатов. Рекомендуемая величина нахлёста при установке на кровлю — 10–15 сантиметров. Толщина металла составляет 0,7 и более мм.

Плоский конёк практически универсален для многих видов покрытий

Коньковая планка прямоугольная (фигурная П-образная)

Такая форма конька применяется для увеличения размеров вентилируемого пространства. Может применяться для монтажа коньков при большинстве видов финишного покрытия кровель. Ширина прямоугольного выступа может варьироваться в пределах 20–40 миллиметров. Изготавливается путём последовательного выполнения четырёх сгибов. Длина стандартная — 2 метра, величина нахлёста — 10–15 сантиметров.

Прямоугольная форма конька обеспечивает лучшую вентиляцию в пространстве под ним

Коньковая планка круглая

Планка такой формы чаще всего используется с кровлей из металлочерепицы. Стандартная длина 2 метра. Изготавливается способом штамповки из листового металла толщиной 0,45–1,0 мм. Для придания дополнительной жёсткости на детали делают поперечные рёбра жёсткости. Нахлёст определяется расположением крайних рёбер, поскольку при стыковке они совмещаются. Для круглых коньковых планок используются торцевые заглушки.

Круглая коньковая планка чаще всего используется с кровлей из металлочерепицы

Все виды и размеры коньковых планок комплектуются уплотнителями в зависимости от конструкции кровельного покрова.

Виды аэраторов

Устройство вентиляционной системы зависит от площади скатов, характера использования подкровельного помещения и используемого кровельного материала. Монтаж вентиляции для «теплых» мансардных крыш сложнее и дороже, чем для холодных. Чтобы определить оптимальный состав и взаимное расположение элементов, выполняют монтаж, основанный на определении объема воздуха в чердачном помещении. Для оборудования вентилируемого конька используются аэраторы следующих видов:

Непрерывные аэраторы, которые устанавливаются вдоль всего конька. Они представляют собой пластиковый уголок, в торцах которого изготовлены вентиляционные зазоры, или гофрированную вентиляционную ленту. Аэраторы непрерывного типа считаются более эффективными, так как обесчещивают равномерную циркуляцию воздуха. Чаще они устанавливаются не на крыши из металлочерепицы и профнастила, а на конструкции с рулонными покрытиями на основе битума, так как им требуется более активная вентиляция.
Коньковый аэратор непрерывного типа
Точечные аэраторы. Точечные аэраторы представляют собой небольшие трубки на треугольном основании, которые устанавливают на коньке крыш из металлочерепицы и профлиста с шагом 1-1,5 м. Монтаж вентилируемых коньковых профилей такого типа выполняют, если крыша имеет маленькую площадь или относится к холодному типу, так как они обладают низкой эффективностью.
Точечный коньковый аэратор

Расчет высоты конька

Для правильного расчета высоты конька необходимо узнать параметры прогона. Коньковый прогон – это балка в центре стропильной конструкции, выполненная из металла, дерева или железобетона. Конек опирается именно на эту деталь.

После выбора материала следует переходить непосредственно к расчетам и последующей установке конька.

На верхнем ребре укладывают две части коньковой черепицы. Они должны опираться на кровельные скаты. После этого измеряется длина отрезка между внутренним и верхним краем фрагмента с самого узкого торца.

Другим необходимым моментом является измерение расстояния между точкой сгиба линии крепления и верхней частью держателя бруса конька.

Есть специальная таблица коэффициентов, которую используют для расчета высоты конька при наличии данных об угле уклона крыши и ширине здания (таблица N1). Например: угол уклона составляет 40 градусов, а ширина дома – 8 метров. Высота конька рассчитывается по следующей формуле: половина ширины дома умножается на коэффициент, в результате получается высота конька (Н):

Н = 4 х 0,839

В данном случае высота конька от перекрытия должна составлять 3,35 метров.

Виды и критерии выбора

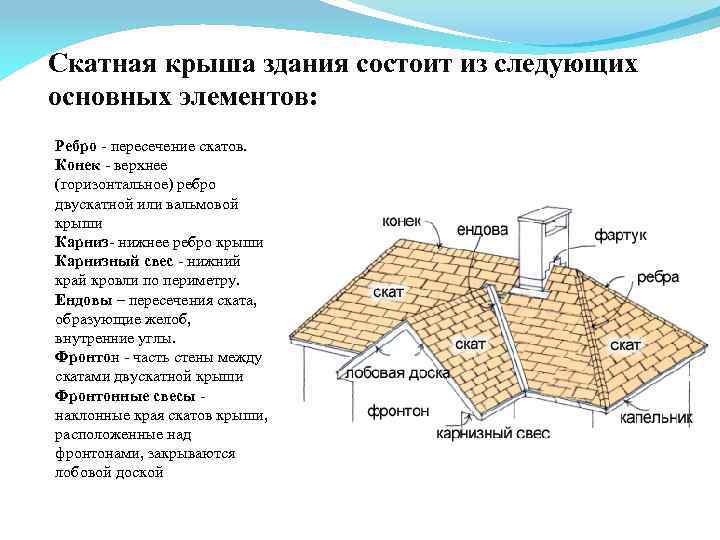

На крышах зданий могут устанавливаться такие виды ребер:

полукруглые, со сглаженной формой, требующие применения дополнительных элементов – торцевых заглушек, которые создают воздушную подушку и обеспечивают вентиляцию;
прямые, самые простые по конструкции и легко изготавливаемые самостоятельно;
изогнутые (фигурные), повышающие эффективность вентиляции из-за сложной формы;
декоративные, обычно узкие и выполняющие больше эстетическую, чем практическую функцию, и не слишком эффективно защищающие от осадков и грязи.

Тип конька не всегда имеет значение и может зависеть от предпочтений владельцев дома – но несколько критериев для выбора всё-таки есть.

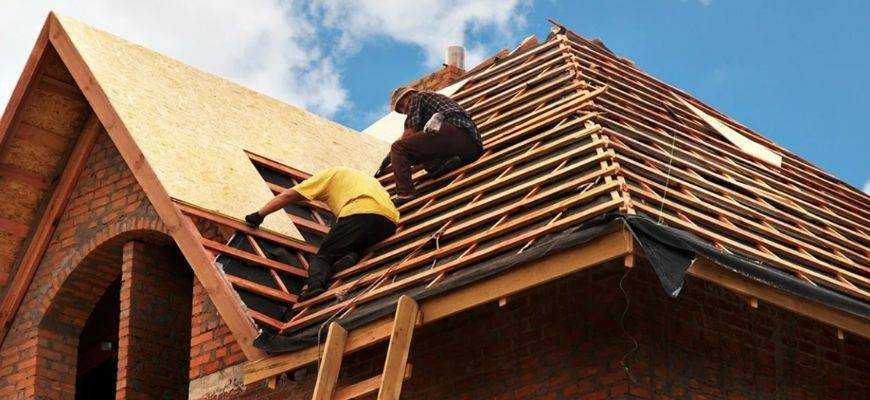

Монтаж крыши

Монтажные работы проводят, начиная с уровня мауэрлата или армирующего пояса.
Далее устанавливают жесткими креплениями стропильные ноги, крепят их к стене.
Усиление конструкции проводят с помощью стоек, прогонов, выкладываются поперечные лежени и подкосы, крепятся ригеля.
Когда стропильная конструкция установлена, на нее выстилается и закрепляется гидроветроизоляционный материал.
Далее укладывается контробрешетка и обрешетка, сплошная или разреженная. Они обеспечивают вентиляционное пространство для кровли, а также дома в целом.
Если используется утепленная кровля, внутри обрешеточного слоя помещают «кровельный пирог» из паро- и теплоизоляции.
Поверх обрешеточной конструкции можно выкладывать кровельный материал.

Особенности планок с учетом типа кровли

Особенности коньковых планок во многом связаны с материалами кровельных покрытий:

На профлистах и металлочерепице устанавливают коньки, материалом которых является такой же тонколистовой металл. Планки могут быть любыми – прямыми, округлыми и фигурными.
Для крыши из композитной черепицы применяют такие же виды коньков, как для профлиста, но металл должен быть более качественным – композитным.
На кровле из шифера устанавливаются коньковые планки из недорогого оцинкованного металла, который крепится с помощью шиферных гвоздей.
Для ондулина и его аналогов необходимы специальные коньки, которые входят в комплект к такой кровле и изготовлены из того же материала.
Для мягкой кровли конёк выполняется из специальной коньково-карнизной черепицы, которая должна идти в комплекте с набором кровельных материалов.
При устройстве достаточно редкой кровли из дерева, конёк устанавливается на стыке брусьев стропильной системы и представляет собой круглое бревно.

Для вальмовых (четырёхскатных) крыш применяются полукруглые элементы с крепёжными отверстиями. Материалы такие же, как для двускатных кровель. Но из-за того, что общая длина элементов больше, коньковые планки иногда выполняют из дерева.

Еврошифер

Еврошифер (торговые марки Onduline, Gutanit, Nuline и пр.) похож на отечественные асбестоцементные листы лишь по форме, он представляет собой полимерно-целлюлозную основу, пропитанную битумными составляющими. В программе выпуска присутствуют все необходимые элементы: коньки, ендовы, ветровые детали (щипец), элементы примыкания к стенам, вентиляционные выводы и заполнитель карниза. Карнизный элемент для кровли из крупноразмерных листов не нужен. Еврошифер достаточно гибок, поэтому доборные элементы делают под среднестатистическую крышу с углом наклона в 20°, а при монтаже придают нужную форму.

Конек еврошифера крепят специальными гвоздями через волну

За счет волнообразного сечения листов и прямого профиля конька, ендовы и примыкания к стенам эти узлы получаются проветриваемыми. При необходимости щели можно закрыть заполнителем карниза, в котором тоже присутствуют небольшие отверстия, закрытые «затычками». Некоторые производители еврошифера изготавливают доборные элементы, которые обеспечивают кровле если не герметичность, то уж точно непродуваемость.

Ендова для еврошифера по форме похожа на перевернутый конек и эффективно отводит воду

При общей дешевизне еврошифера доборные элементы стоят не так уж мало, поэтому застройщики с ограниченным бюджетом могут воспользоваться альтернативными вариантами. Конек, ендова и примыкание из оцинкованного, покрытого полимером металла обойдется дешевле, а выглядеть будет неплохо. На ветровых свесах можно вообще обойтись без щипца, просто загнув крайнюю волну довольно мягкого кровельного листа и прибив ее к вертикальной доске.

Ветровой доборный элемент щипец можно не использовать, загнув крайнюю волну профилированного листа. Правда, получится не так аккуратно. Крепеж нужно располагать почаще, сантиметров через 20-25.

Влияние атмосферных явлений

Климатический фактор – та переменная, которую стоит обязательно учитывать при проектировании крыши.

К атмосферным явлениям, которые повлияют на высоту крыши, относятся:

Сила ветра. В регионах, характеризующихся довольно частыми порывами ветра, лучше возводить пологие и низко-скатные кровельные конструкции уклоном до 10 градусов. Там, где ветра сдержанные, конек может быть установлен любой высоты.
Численность осадков. Осадки всегда считаются самыми вероятными угрозами, вызывающими протечки, которые приводят к постепенному разрушению стропильной системы и всего кровельного пирога. К примеру, с крыш под уклоном 45 градусов осадки сходят значительные быстрее, чем с более пологих.
Объемы снежных осадков. В регионах, где из года в год выпадают обильные зимние осадки, лучше всего сооружать крышу с уклоном, превышающим 45 градусов. Таким образом, можно добиться более быстрого схождения снега, чего нельзя сказать о крышах с малым уклоном, где большую часть снега придется счищать вручную.

Все эти данные можно получить из местной метеослужбы. Как вариант, их можно раздобыть самому в литературе по строительной климатологии СНиП 23-01-99 либо по имеющимся картам районирования СП 20.13330.2011.

Виды стропильной системы двухскатной крыши

Для рассматриваемой конструкции крыши существует 2 варианта: наслонные и висячие стропила.

Виды системы крыши: с наслонными и висячими стропилами

Рассмотрим каждый вид подробно, дабы сделать взвешенный выбор.

Висячие стропила

Применяются при ширине крыши не более 6 м.п. Установка висячих стропил выполняется за счет крепления ноги за несущую стену и коньковый прогон. Конструкция висячих стропил особенна тем, что стропильные ноги находятся под воздействием распирающего усилия. Висячие стропила с затяжкой, установленной между ногами, позволяют снизить его влияние. Затяжка в стропильной системе может быть деревянной или металлической. Часто затяжки ставят внизу, тогда они играют роль несущих балок

Важно обеспечить надежное крепление затяжки на стропильной ноге. Потому, что на нее тоже передается распирающее усилие

Совет. Чем выше расположена затяжка, тем большей прочностью она должна обладать. Если затяжку не установить, несущие стены могут попросту «разъехаться» от давления, создаваемое стропильной системой.

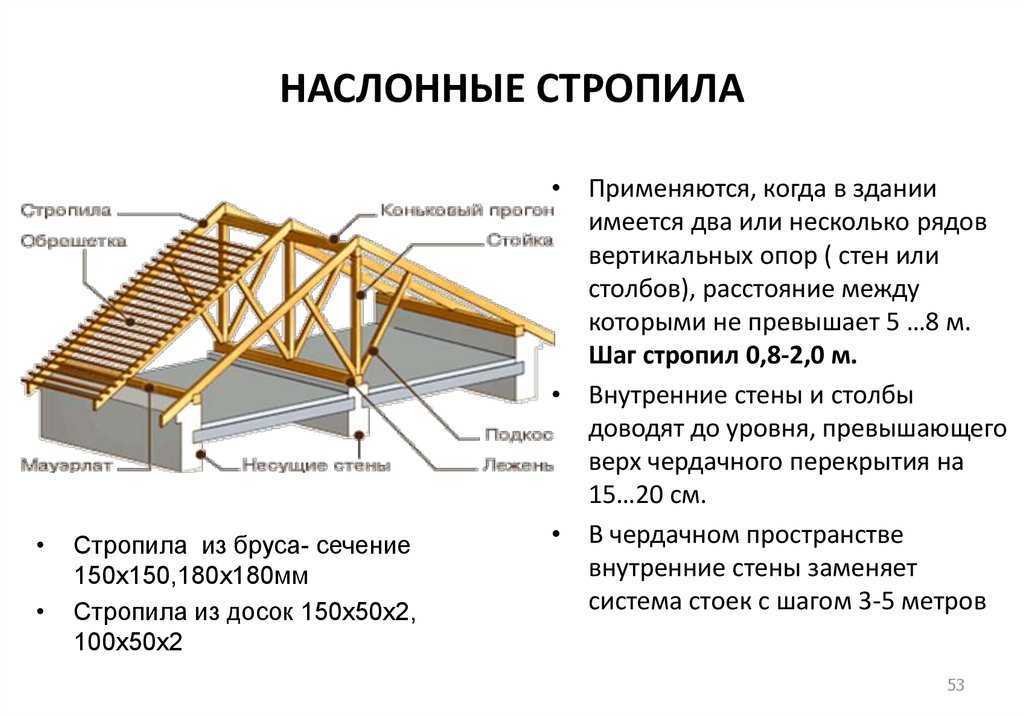

Наслонные стропила

Применяются при обустройстве крыш любых размеров. Конструкция наслонных стропил предусматривает наличие лежня и стойки. Лежень, лежащий параллельно мауэрлату принимает на себя часть нагрузки. Таким образом, стропильные ноги как бы приклонены друг к другу и поддерживаются стойкой. Стропильные ноги наслонной системы работают только на изгиб. Да и простота монтажа также склоняет чашу весов в их пользу. Единственный недостаток – наличие стойки.

{banner_link_1}

Комбинированные

Ввиду того, что современные крыши отличаются большим многообразием форм и сложностью конфигураций, используется комбинированный вид стропильной системы.

Комбинированный вид стропильной системы

После выбора вида стропильной системы можно точно рассчитать количество материалов. Результаты расчетов записать. При этом профессионалы рекомендуют составлять чертежи на каждый элемент кровли.

Виды материалов, их назначение и достоинства

В зависимости от поперечного сечения коньковые элементы бывают двух основных видов:

Прямоугольные. К ним же относятся треугольные и трапециевидные. Это относительно недорогие изделия, они обладают простым внешним видом и используются в качестве бюджетных решений, а также для кровель с небольшими скатами. Не требуют заглушек, торцы перекрываются ветровыми планками.
Полукруглые. Напоминают настоящую черепицу, имеют эстетичный внешний вид, логически завершая плоскость ската. Требуются концевые заглушки, а для вальмовых и шатровых крыш – стыковочные элементы. Это заметно повышает стоимость решения.

И уплотнители, и аэроэлемент выполняют следующие функции:

герметизация стыка конька и ската
защита подконькового пространства от атмосферных явлений
предотвращение утечек тепла;
обеспечение микроциркуляции воздуха, предотвращение застойных явлений.

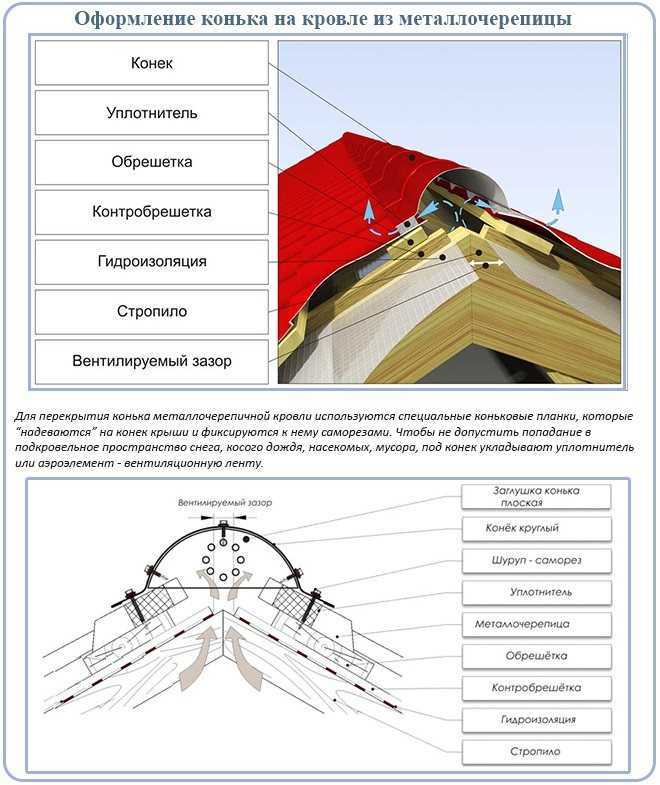

Чтобы выбрать уплотнитель для конька металлочерепицы, нужно разобраться в их устройстве и сравнительных достоинствах.

Уплотнитель

Уплотнители конька поставляются на самоклеящейся основе и относятся к следующим типам

Универсальный коньковый уплотнитель для металлочерепицы. Универсальный материал представляет собой ленту вспененного полимера высотой 20-30 мм. Наклеивается на верхнюю часть кровельного листа и прижимается краем конька для металлочерепицы. Чтобы не перекрывать доступ воздуха полностью, его наклеивают отдельными участками с небольшими промежутками.
Саморасширяющийся уплотнитель конька крыши из металлочерепицы. Полимерная лента вспенивается при контакте с воздухом, после удаления защитной пленки. Обеспечивает лучшее прилегание и дополнительную фиксацию конька, точно повторяя форму профиля листа. Для организации воздухообмена также наклеивается с промежутками.
Профильный уплотнитель под конек для металлочерепицы. Изготавливается специально под конкретный профиль кровельного листа. Внутри полосок из вспененного полимера отштампованы отверстия для вентиляции подконькового пространства. Это самое дорогое, но и самое удобное в установке и эксплуатации решение

Как правило, уплотнители для металлочерепицы выполняются самоклеящимися. Если клейкого слоя нет или он высох, их крепят клейким составом.

Существует еще один способ уплотнения для крыши. В зазор конька для металлочерепицы задувают монтажную пену. Метод отличается дешевизной, но требует большой точности. Вылезшая наружу пена сделает крышу безобразной, а отодрать ее будет очень сложно. К тому же вентиляционные отверстия придется прорезать ножом после застывания материала.

Аэроэлемент

Аэроэлемент конька – это современная разработка ученых, изобретателей и инженеров. Прогрессивный материал позволяет существенно ускорить и упростить монтаж кровли и гарантировать высокие эксплуатационные качества.

Аэроэлемент представляет собой ленту сложной конструкции. По краям идут две полосы из гофрированного алюминия. Они соединены полосой из частой полимерной сетки с повышенным паропропусканием.

Лента раскатывается вдоль линии конька перед его установкой и крепится к кровле клейким слоем. При монтаже конька крыши из металлочерепицы его края прижимают гофрированные полосы к поверхности кровельных листов, деформируя их для полного прилегания.

Полимерная сетка и гофрированные полосы обеспечивают оптимальную циркуляцию воздушных масс и предотвращают утечки тепла.

Необходимость установки.

Нужен ли уплотнитель под конек металлочерепицы?

В принципе, без него можно обойтись для кровли с так называемым «холодным», или неотапливаемым чердаком в малоснежных и не слишком ветреных местностях. При качественно устроенной гидроизоляции даже попадание небольшого количества влаги не сможет повредить кровле.

Но если кровля утеплена — то применение уплотнителя или аэроэлемента становится обязательным. В противном случае в подкровельном пространстве повысится влажность, это создаст условия для гниения и возникновения плесени и грибка.

Стропильная система четырехскатной крыши вальмового типа

Стропильная система вальмовой крыши с наслонными стропилами

Стропильная система четырехскатной крыши: устройство вальмовой кровли

Диагональные стропила

Как спаривать стропила из досок

Если используются срощенные балки, диагональные стропила, как правило, страхуют установкой подкосов и/или шпренгелей (стоек).

Шпренгель — особая система, которая состоит из балки, опирающейся на две примыкающие наружные стены. На эту балку опирается стойка, подпертая с двух сторон укосами (укосы ставят при необходимости).

Шпренгельные балки поддерживают диагональные стропила

Шпренгельную ферму обычно не считают, а делают из тех же материалов, что и стропильную систему. Для самой балки 150*100 мм, стоек — 100*100 мм, для укосов — 50*100 мм. Это может быть брус подходящего сечения или срощенные балки.

Опирание накосной стропильной ноги

Диагональные строплиьные ноги верхним концом опираются на коньковый брус. Точное исполнение этого узла зависит от типа системы и количества прогонов.

Если прогон один, консоли делают длиннее подстропильной рамы на 10-15 см. Если такой выпуск слишком большой, его затем подрезают. Но делать короче не стоит — доращивать намного сложнее и дороже. В эту точку будут опираться накосные диагональные ноги.

Узел опирания диагональных стропильных ног с одним коньковым прогоном

Стропила подрезают под нужным углом, стыкуют на консоли. Крепят при помощи гвоздей. Усилить соединение можно при помощи металлических накладных пластин.

Если коньковых пролетов два (делают, если планируется жилое помещение мансардного типа), способ соединения зависит от материала, из которого делают стропила:

Если используется срощенные доски, необходим шпренгель, который опирается на выносы коньковых прогонов. Диагональные стропила подрезаются и опираются на шпренгельную стойку.
Если использован брус, в месте опирания устанавливается прибоина — кусок доски толщиной не менее 50 мм. Доску крепят при помощи гвоздей к двум прогонам, а к этой доске уже — стропильные ноги, которые будут образовывать вальма.

При наличии двух коньковых балок

Нижняя часть накосных стропильных ног подрезается горизонтально и крепится к мауэрлату или доске обвязки. Для большей надежности узла можно установить дополнительную косую балку и к ней зафиксировать угловую балку (на рисунке ниже).

Крепление накосного стропила к мауэрлату

Крепление — гвоздями с двух сторон, при необходимости можно дополнительно зафиксировать проволочными скрутками или хомутами.

Чтобы не считать размеры балок, можно воспользоваться таблицей

Как крепить нижние концы стропил

Скользящее крепление для стропил

Жесткое крепление может быть сделано по-разному — с вырезом под мауэрлат/обвязочную доску или с подшивным опорным бруском. Крепление обычно при помощи гвоздей, усиливать его можно металлическими пластинами и уголками.

Несколько вариантов крепления стропил к мауэрлату

Монтаж конька крыши

Обязательное условие для установки конька — сплошная обрешётка в подконьковом пространстве из двух или трёх досок, прибитых без зазора. Начало монтажа конька производится со стороны, противоположной господствующему направлению ветра в данной местности. В этом случае нахлёст будет располагаться с подветренной стороны.

Работы по монтажу конька, как и всей кровли, нужно производить в сухую безветренную погоду. При этом нужно обязательно использовать страховочные устройства. Перед началом работы нельзя принимать сильнодействующих лекарств, а тем более принимать спиртное.

Монтаж прямого конька

Установка прямого конька производится в следующем порядке:

Часть сплошной обрешётки укрывается гидроизолирующей полиэтиленовой плёнкой. Её минимальная толщина должна составлять не менее 200 микрон. Поверх гидроизоляции прокладывается уплотнитель с отверстиями для обеспечения вентиляции пространства под коньком. Выбор материала для этого зависит от вида кровельного покрытия. Установка собственно коньковой планки производится самонарезающими винтами или шиферными гвоздями. При этом в любом случае необходимо использовать эластичные прокладки. Их нужно закупить при комплектации материала для крыши. Прокладки можно изготовить самостоятельно, используя транспортёрную ленту и трубчатую просечку. Её недостаток состоит в том, что она чёрного цвета и не всегда гармонирует с цветом основного покрытия

А это немаловажно для экстерьера здания. Установка коньковой планки производится самонарезающими винтами или шиферными гвоздями

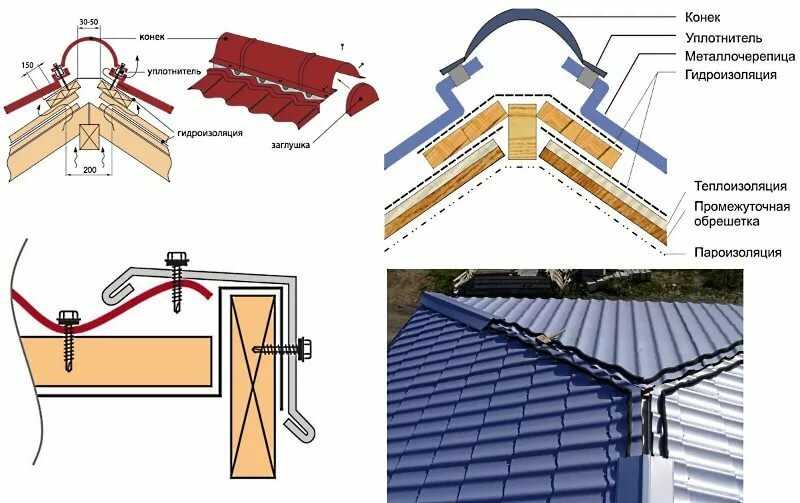

Круглая коньковая планка

Круглый конёк чаще всего применяется при установке покрытия из металлочерепицы. При укладке расстояние между краями двух скатов должно быть не более 200 миллиметров, что позволит достаточно надёжно его перекрыть. Далее:

Под планку устанавливается воздухопроницаемый уплотнитель. Его можно заменить стеклотканью или минеральной ватой, обеспечив продувы. Вентилируемое пространство под коньком образуется контробрешёткой.
Крепление производится самонарезающими винтами из комплекта поставки с упругими шайбами соответствующего цвета.
Торцы коньков закрываются заглушками.
Возможен вариант с использованием дополнительной фиксации кровельного покрытия. При этом на стык укладывается брусок 50х100 миллиметров. Поверх него устанавливается металлическая лента толщиной до 0,5 миллиметра, которая крепится одновременно с краями конька саморезами.
При монтаже круглого конька расстояние между краями двух скатов должно быть не более 200 миллиметров, что позволит достаточно надёжно его перекрыть

Прямоугольный (П-образный) конёк

Прямоугольная коньковая планка монтируется с использованием поддерживающего бруска, который устанавливается вдоль линии конька по линии пересечения скатов. При ширине прямоугольного выступа более 50 миллиметров возможен прогиб этой детали в результате длительной эксплуатации кровли. Уплотнением может служить любой подходящий материал, часто используется поролон. Крепление производится саморезами подходящего размера.

Прямоугольный конёк монтируется с использованием поддерживающего бруска, который устанавливается по линии пересечения скатов

Узел прохода венттрубы: особенности конструкции

Проходной узел крышной вентиляции представляет собой металлическую, пластиковую или комбинированную трубу. Она помещается в сквозное отверстие в кровле и фиксируется в металлическом стакане. Отверстие после установки узла герметизируется и утепляется с наружной и внутренней стороны. Снизу к узлу подводится воздуховод системы вентиляции, а сверху устанавливается защитный капельник или дефлектор.

Для установки прохода венттрубы можно использовать и готовое фасонное изделие, предназначенное для кровельной вентиляции. Это комбинированная труба, состоящая из внутренней стальной оцинкованной трубы и наружного полипропиленового слоя. В нижней части изделия, которая вставляется в воздуховод, находится уплотнитель, а в верхней части конструкции имеется колпак с дефлектором.

Планирование и установка узла прохода вентиляционной трубы зависит от нескольких факторов:

тип кровли – плоская, двускатная, односкатная, сложная;
вид кровельного материала – профнастил, гибкая черепица, керамическая черепица;
угол скатной кровли.

Необходимо заранее позаботиться о герметизации и утеплении участка кровли в месте монтажа проходного элемента.

Поскольку для установки трубы потребуется вырезать фрагмент кровли, включая внешнюю оболочку, слой утеплителя и гидроизоляции, после установки инженерной конструкции нужно тщательно загерметизировать и утеплить узел. Если этого не сделать, то через трубу вентиляции в помещение будет попадать влага, и температурный режим внутри здания будет нарушен.

Основные требования к узлу прохода:

инженерные сооружения должны быть по возможности вертикальными без изгибов, чтобы обеспечить беспрепятственное движение воздуха из помещения наружу;
желательно не объединять несколько вентиляционных проходов в один, а для каждой части помещения (вытяжки на кухне, стояка канализации, жилых помещений, чердака) делать отдельный вертикальный проход на крышу;
в идеале вентиляционные выходы должны проходить через конек крыши по центру конструкции, или максимально близко к нему;
для обустройства воздуховодов нужно выбрать качественные фасонные изделия, обеспечивающие беспрепятственное движение воздуха и герметичность.

Основным элементом узла прохода вентиляционной трубы является выход – специальное фасонное изделие в виде патрубка, имеющего плоское основание, соответствующее материалу и форме кровли. Для различных инженерных систем вентиляции используются разные виды фасонных изделий: выход для вытяжки, для канализации и проходной элемент для труб.

Отдельно в строительных магазинах встречаются специальные изделия для фальцевой и мягкой кровли, для профнастила, металлочерепицы, а также универсальный выход. Большинство фасонных изделий соответствуют геометрии кровельных материалов, благодаря чему обеспечивают надежную герметизацию узла при установке на крыше.

Вентиляция вальмовой крыши

Вентиляцию вальмовых крыш условно можно разбить на две группы — проветривание холодного чердака и утеплённой мансарды.

Обустройство вентиляции холодного чердачного помещения трудностей не представит. Благодаря большому объёму чердака здесь практически нет преград для нормальной циркуляции воздушных потоков. Воздухообмен происходит через карнизный свес, конёк и хребет. Слуховые окна, забранные решётками и расположенные на противоположных сторонах крыши, обеспечивают сквозняк.

Естественная циркуляция воздуха происходит через вентзазор в кровле и слуховые окна

Когда нужно усилить вентиляцию, устанавливают аэраторы вдоль прохода ендов. Но они имеют смысл, если угол наклона ската более 45°. В противном случае на сложных участках в зимнее время из-за скапливания снега работа аэраторов будет неэффективной.

При небольших наклонах лучше сделать принудительное проветривание, используя кровельные вентиляторы, инерционные турбины либо насадки достаточной высоты, чтобы их не засыпало снегом.

Вентиляция утеплённого подкровельного пространства (мансарды)

Проветривание мансарды желательно планировать во время строительства, поскольку её обустройство более трудоёмко, чем оборудование вентиляции холодного чердачного помещения. Здесь нет свободной циркуляции воздуха, оттого пространство для воздухообмена создаётся за счёт смонтированной между утеплителем и настилом обрешётки.

Циркуляции воздуха в утеплённом помещении происходит зп счёт вентиляционного зазора в кровельном пироге

К тому же обязателен зазор не менее 2–3 см между гидро- и теплоизоляцией. Если глубина стропил не позволяет сделать нужный зазор, то их наращивают с помощью досок.

Но такой метод воздухообмена довольно трудно сделать на крышах сложных форм с множеством изломов и примыканий. Потому кровельщики советуют монтировать прямо на утеплитель диффузионные мембраны (паропроницаемые), которые пропускают влагу лишь в одном направлении.
