Крепление мауэрлата к кирпичной стене: проволокой, шпильками, болтами

Когда не обойтись без перекрытия мауэрлат?

Если сооружение построено из дерева, или возведено по каркасному типу, крепить мауэрлат в качестве отдельной конструкции нет смысла. С его функциями вполне справится стена, точнее, ее верхняя часть.

Если постройка выполнена из кирпича, пеноблоков, газобетона и прочих подобных материалов, то ее стены должны быть усилены мауэрлатом. На его сооружение идет тот же материал, что и для устройства кровли.

Обычно в таком качестве используется дерево, являющееся относительно дешевым материалом, довольно доступным, экологичным и вполне удобным в работе.

Можно изготовить это устройство из металла, но такой материал больше подходит для крупных промышленных построек, в которых нагрузка на кровельную систему существенно превышает таковую в жилых строениях.

Чтобы обеспечить прочность и надежность конструкции деревянного мауэрлата, предпочтительно применять для него цельные балки, изготовленные из массива.

В том случае, когда стена слишком большая, и не представляется возможным подобрать материал необходимой длины, то отдельные балки должны быть соединены максимально надежно.

Необходимо, чтобы место их соединения приходилось точно на середину стены, чтобы каждая из частей данной балки была максимально длинной.

Скажем, так: если имеется брус шестиметровой длины, и четырехметровая длина стены, то потребуется два равных куска по четыре метра, а не два и шесть.

Крепление мауэрлата при помощи химического анкера

Данная технология на строительном рынке появилась относительно недавно и дает возможность надежно фиксировать различные архитектурные элементы к непрочным поверхностям. Химический анкер можно использовать для крепления мауэрлата к фасадной стене из пустотелого кирпича.

Клеевой состав в капсулах предназначен для монтажа одного анкера

Работать с применением химических анкеров намного проще и быстрее, чем вмуровывать металлические шпильки в стену. Кроме того, расположение мест фиксации мауэрлата можно выбирать уже после сборки стропильной системы, что исключает ошибки во время разметки.

Химический анкер состоит из специального клеевого состава, металлической втулки с внутренней резьбой и шпильки.

Преимущества химического анкера в сравнении с распорным дюбелем в пустотелых стройматериалах

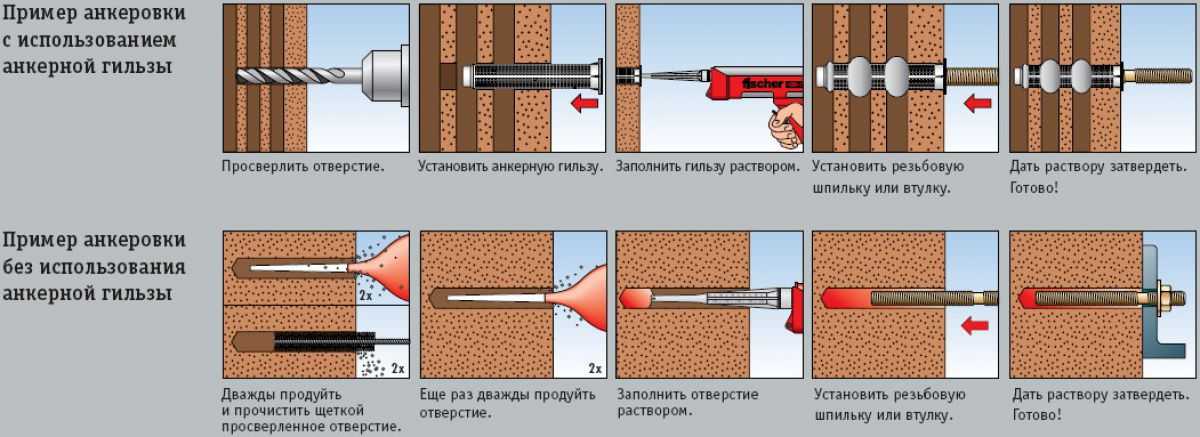

Как устанавливать химический анкер?

Вначале ставится на место мауэрлат и делается разметка мест установки дюбелей. Затем высверливаются отверстия в брусе, а потом продалбливаются отверстия в стене.

Готовые отверстия в кирпичной кладке наполняются клеевым составом, в него вставляется дюбель. После завершения процессов полимеризации обеспечивается надежная фиксация крепежа в стене из пустотелого кирпича.

Надо знать, что полимерный клей – дорогостоящий материал. В целях экономии финансовых средств рекомендуется заранее определить необходимое количество клея. Делается это по формуле .

Примерный расход клеевого состава можно определить заранее

Перед использованием химического анкера нужно внимательно прочитать инструкцию производителя и выполнять все его рекомендации. Относительно высокая стоимость химических анкеров всегда окупается экономией времени во время монтажа стропильной системы кровли дома.

Мансардное перекрытие

Перекрытие между этажами в доме из газобетона – это подчас горизонтальная конструкция между основным домом и мансардой. Отличительных особенностей при сооружении перекрытия в этом месте нет, если мансарда частично собирается из газоблоков

Но если это другой материал, то нужно будет принять во внимание, некоторые нюансы процесса

Часто мансарда возводится из бруса, потому что в выборе, что лучше – газоблок или брус, предпочтение многие отдают последнему. Сам процесс установки и крепления стеновых бруса от стандартной технологии ничем не отличается. Их укладывают по периметру здания, но крепят к несущим балкам межэтажного перекрытия.

Частые вопросы

Нужно ли монтировать мауэрлат, если стеновые конструкции возводятся методом литья из бетона?

В этом случае его установка не обязательна, поскольку несущие конструкции представляют собой монолит, в котором нагрузки от кровли перераспределяются автоматически без дополнительных элементов.

Обязателен ли мауэрлат для небольшого садового домика размером 5х4 м?

Специалисты-строители рекомендуют даже для таких строений использовать мауэрлат при монтаже кровли. Однако, если площадь ее невелика, можно монтировать стропильную систему непосредственно на стены или же положить под нее в качестве опоры доску толщиной 20-40 мм.

Достаточно ли крепления стропил к мауэрлату или нужно дополнительно привязывать их к стенам?

Многие строители советуют не только прикрепить стропила к мауэрлату, но и притянуть их проволокой со шпильками к стене. По их мнению, это обеспечивают дополнительную надежность и нагрузочную способность кровли. Однако, если правильно проведен расчет стропильной системы и выбор мауэрлата, соблюдены правила монтажа, в таком дополнительном креплении нет необходимости.

Какой запас при закупке материала брать от расчетного объема бруса для мауэрлата?

В справочниках для строителей рекомендуется запас по объему порядка 3%. Однако практика показывает, что при частном строительстве расход материала оказывается больше, соответственно запас в 5-10% не помешает.

Какие сорта древесины лучше использовать для мауэрлата?

Желательно брать для мауэрлата то же дерево, которое используется для стропильной системы. Чтобы облегчить и удешевить конструкцию, наиболее часто для этих целей используется древесина хвойных пород.

Виды стропильных систем

Стропильные системы бывают с висящими или наслонными стропильными ногами. Висящие опираются только на наружные стены здания (на мауэрлат или верхний венец). Для того чтобы увеличить надежность системы, чтобы не развалить стены, их соединяют затяжками (называют еще перемычкой или ригелем). Этот тип стропильной системы подходит для зданий небольшой ширины (меньше 10 м) и в тех случаях, когда нет несущей стены, идущей посередине.

Два вида стропильных систем — с висящими и наслонными стропилами

Второй тип системы — с наслонными стропилами. Они опираются на коньковый брус и мауэрлат, но нагрузка с кровли распределяется еще и на среднюю несущую стену, через вертикальные бруски — прогоны, которые устанавливаются с тем же шагом, что и стропила и опираются на нижнюю затяжку.

Установка стропил двухскатной крыши своими руками

Для большей части бань систему делают с висящими стропильными ногами — размеры позволяют это сделать. В этом случае меньше расход пиломатериалов и меньше времени требуется на ее обустройство. Большую часть работ при этом можно перенести на землю.

Делают один треугольник из стропил по всем правилам и размерам. Примеряют его, а потом изготавливают нужное количество его точных копий. Готовые стропила с затяжками и ригелями, скрепленные и вымеренные, поднимают на крышу. Там выставляются строго вертикально в обозначенных местах и закрепляются к мауэрлату и коньку.

Пример того, как можно сделать двускатную кровлю с висящими стропилами сморите в видео.

При длине ската крыши более 4,5 метров для повышения надежности системы устанавливают вертикальные стойки, которые одним концом подпирают стропильную ногу, а вторым упираются в балку перекрытия. Это делают вне зависимости от типа установки стропил: и на висящих, и на наслонных. Устанавливают еще и уклоны, которые делают конструкцию еще более жесткой.

Вариант стропильной системы для двускатной крыши со стойками

В любом случае стропила нужно будет крепить к коньковому брусу, а также к мауэрлату. На рисунке ниже представлены варианты крепления к коньку.

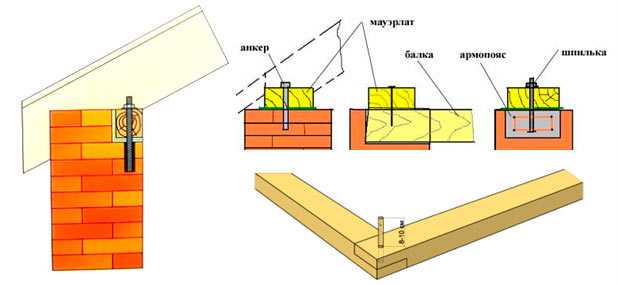

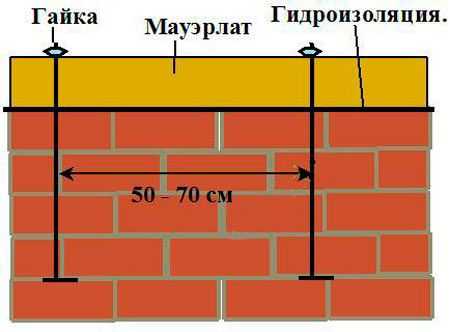

Мауэрлат: крепление к стене болтами

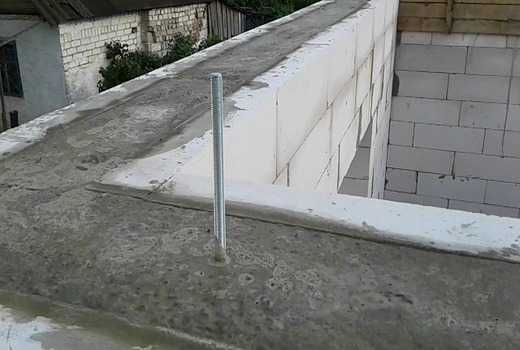

Анкерные болты могут устанавливаться непосредственно в сам армированный пояс, заливаемый раствором бетона. Высыхая, конструкция обеспечивает надежное удерживание мауэрлата.

По числу таких штифтов должно быть не меньше количества имеющихся стропил. Размещение их не должно совпадать.

Болты должны быть расположенными максимально вертикально, и как можно более выровненными в ряд.

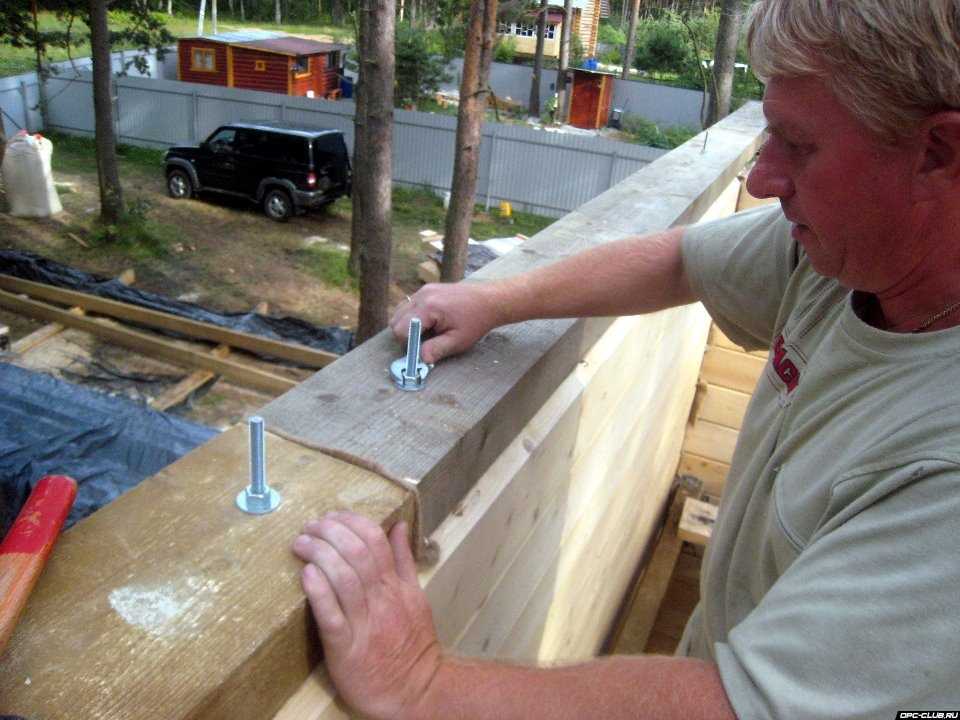

После того, как штифты установлены на свое место, на них кладут мауэрлат, затем сильно ударяют по нему специальным молотом.

От удара на поверхности бруса отпечатываются метки, по которым потом будут делаться отверстия для анкеров. Болты обеспечивают крепость и надежность данного устройства.

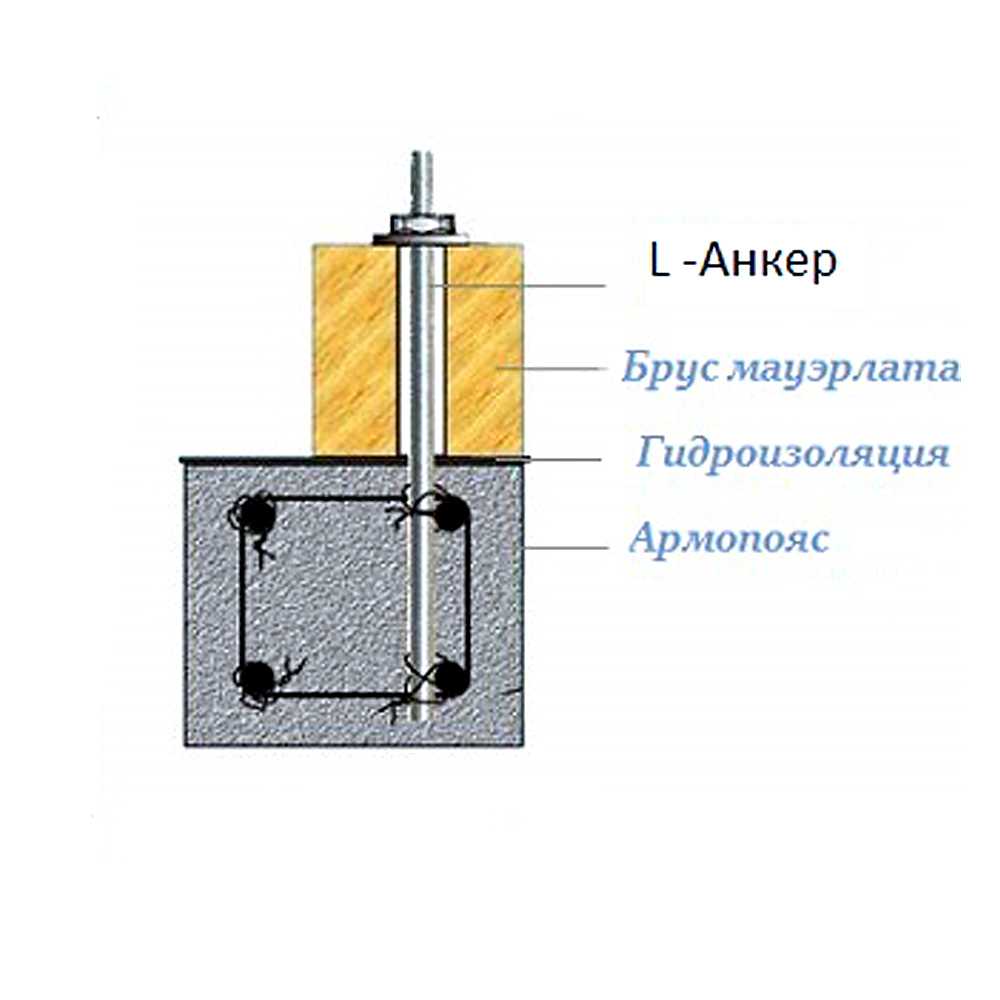

Армопояс: крепление мауэрлата

Иногда применение армированного пояса просто рекомендуется, а в некоторых случаях оно строго обязательно. От чего же это зависит? Когда жилище возведено из материалов типа керамзитобетона или газобетона, любая попытка вбить в стены строения любое крепление может оказаться роковой. Из-за своей сравнительной мягкости материал может начать разрушаться. Чтобы этого не произошло, и применяется армопояс, который помогает произвести монтаж мауэрлата без повреждения целостности элементов строения.

Однако профессиональные строители советуют использовать армированный пояс и для строений из достаточно твердых материалов, таких как, например, кирпич, потому что данное сооружение обладает множеством полезных качеств:

Исправляет не слишком ровную кладку стен в направлении по горизонтали;
Способствует удерживанию стенной конструкции во время подвижек грунта и землетрясений;
Распределяет более равномерно всю имеющуюся нагрузку;
Придает конструкции особую жесткость и дополнительную прочность;
Весьма надежно и крепко удерживает мауэрлат.

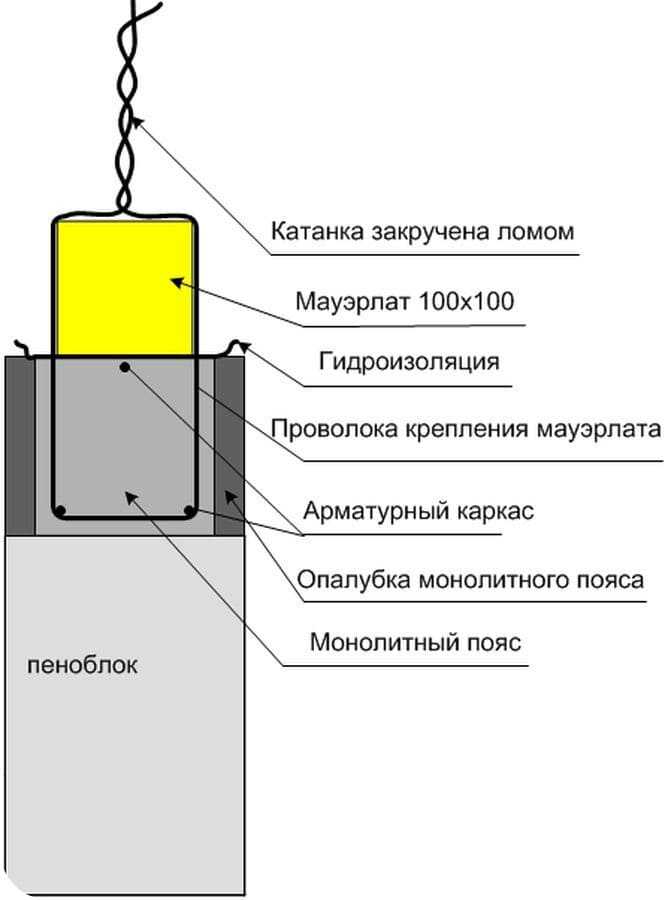

Армопояс: устройство

Прежде всего, изготавливается опалубка, в которую позже зальется смесь бетона. Ширина этой опалубки должна равняться таковой основной стены, размеры всего сооружения должны составлять не меньше 25 на 25 сантиметров.

Для здания, построенного из блоков газобетона, для последнего ряда лучше использовать секции, имеющие U-образную форму.

Своей поверхностью они образуют единый желоб, удобный для заливки. Для образования единой внутренней емкости желоба, все лишние поперечные стенки должны быть пропилены.

В получившийся желоб или в опалубку помещают арматурный каркас.

Он изготавливается из четырех толстых (от 12 мм) продольных штифтов, на которых, не реже чем через каждые 25 сантиметров, устраивают поперечную перемычку из восьмимиллиметровой проволоки. Анкеры с резьбой посредством проволоки крепятся непосредственно к самому арматурному каркасу.

Пояс должен заливаться бетонной смесью без перерывов, чтобы обеспечить одновременное высыхание получившейся конструкции, без образования стыков и швов. Для предотвращения образования в бетоне каверн и воздушных полостей, его протыкают штырем из металла, пока он находится в жидком виде.

Желательно произвести установку мауэрлата, так как его использование обеспечит возведение действительно надежного и основательного жилища, которому не страшны никакие серьезные катаклизмы, будь то снегопад или штормовой ветер. Если мауэрлат будет изготовлен по всем правилам, к тому же, используется укрепляющий армопояс, вы будете довольны надежностью и крепостью своего жилища. Оно станет для вас настоящей крепостью!

Зачем нужен мауэрлат

Установка стропильной системы невозможна на голую стену. Это связано с тем, что строительный блок не предназначен для такой нагрузки. Чтобы он смог выдерживать, ее понадобится своеобразная прокладка. В ее роли и выступает мауэрлат. Он позволяет распределить нагрузку равномерно на всю плоскость стены

Именно поэтому важно знать особенности его конструкции и хорошо все спланировать перед монтажом. Отличным вариантом является не просто установка мауэрлата на голую стену, а его монтаж на армированный пояс

Последний дополнительно укрепляет плоскость и продлевает срок службы мауэрлата.

Стоит понимать, что здание постоянно испытывает на себе вертикальное и распорное усилие. Первая нагрузка объясняется большим весом кровли, которая давит на стены. Этот вес может быть увеличен снеговым слоем, а также ветровыми нагрузками. От такого давления возникает распорное усилие. Оно означает, что стены постоянно стремятся разойтись в противоположные стороны. Это усилие также возрастает с увеличением давления кровли. Если такая нагрузка будет воздействовать на современные виды газобетонных или пенобетонных блоков, то они попросту раскрошатся под стропилами. Это также касается шлакоблока, монолитных стен из керамзитобетона и других. Для таких изделий армированный пояс является не пожеланием, а необходимостью.

Обратите внимание! Бывают случаи, когда выполнить монтаж армопояса невозможно. В этом случае прибегают к использованию специальных химических анкеров.. Стены из кирпича обладают большей устойчивостью, чем перечисленные выше материалы

Если здание выстроено в один этаж, тогда использование армирующего пояса может не понадобиться. Крепить мауэрлат к стенам можно анкерами. В некоторых случаях применяется метод закладного крепления. В этом случае используются шпильки, которые были заранее уложены в швы стены. Но стоит понимать, что если строительства дома ведется в местности, где возможна сейсмическая активность, то установка армопояса потребуется также и на кирпичные стены.

Стены из кирпича обладают большей устойчивостью, чем перечисленные выше материалы. Если здание выстроено в один этаж, тогда использование армирующего пояса может не понадобиться. Крепить мауэрлат к стенам можно анкерами. В некоторых случаях применяется метод закладного крепления. В этом случае используются шпильки, которые были заранее уложены в швы стены. Но стоит понимать, что если строительства дома ведется в местности, где возможна сейсмическая активность, то установка армопояса потребуется также и на кирпичные стены.

Из основных функций армирующего пояса под мауэрлат можно выделить:

защита от деформации стен;
выравнивание верхнего торца стен;
дополнительная жесткость;
равномерное распределение нагрузки;
возможность крепления других элементов.

Кроме того, что стены испытывают нагрузку под давлением кровли, они могут быть деформированы в процессе усадки здания. Она не всегда происходит равномерно, поэтому в некоторых строениях можно увидеть появившиеся трещины. Армопояс позволяет поддерживать правильную геометрию здания. Не всегда при выгоне стен удается добиться их идеального горизонтального уровня. Укладка мауэрлата не может осуществляться на неровную поверхность. Армопояс дает возможность без потерь произвести выравнивание торца. Благодаря армопоясу стены получают дополнительную жесткость, кроме того, конструкция армопояса является довольно прочной, чтобы в нем производилась фиксация различных крепежных элементов. Именно это и требуется для мауэрлата.

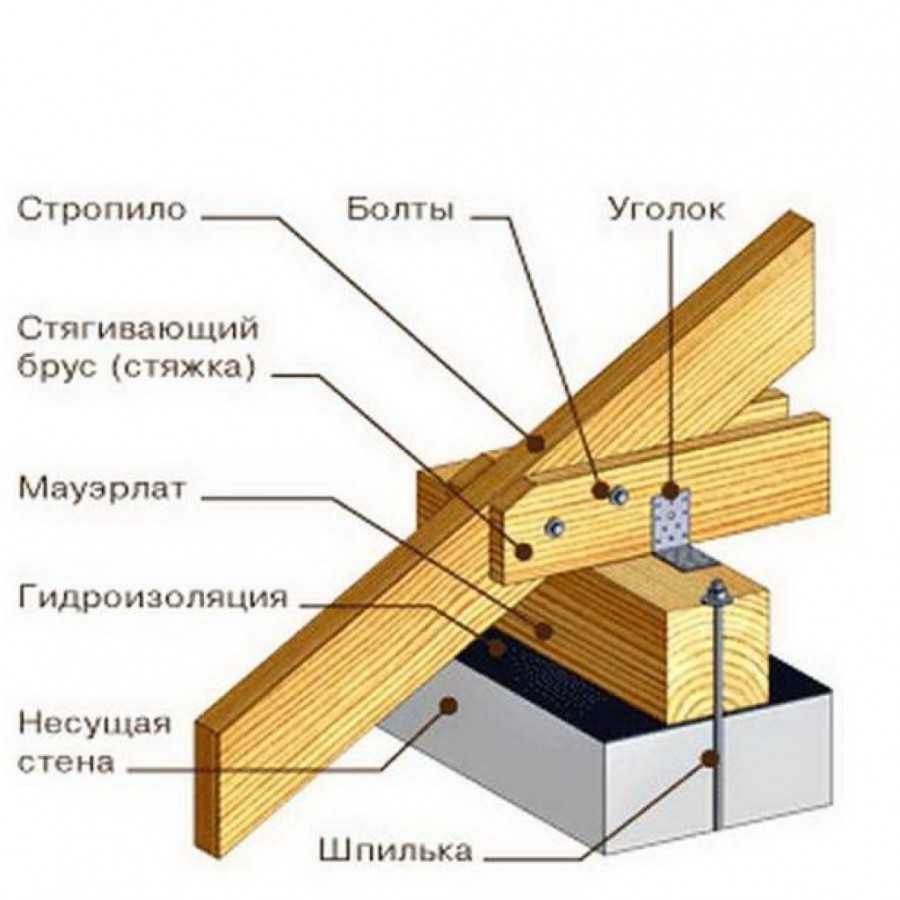

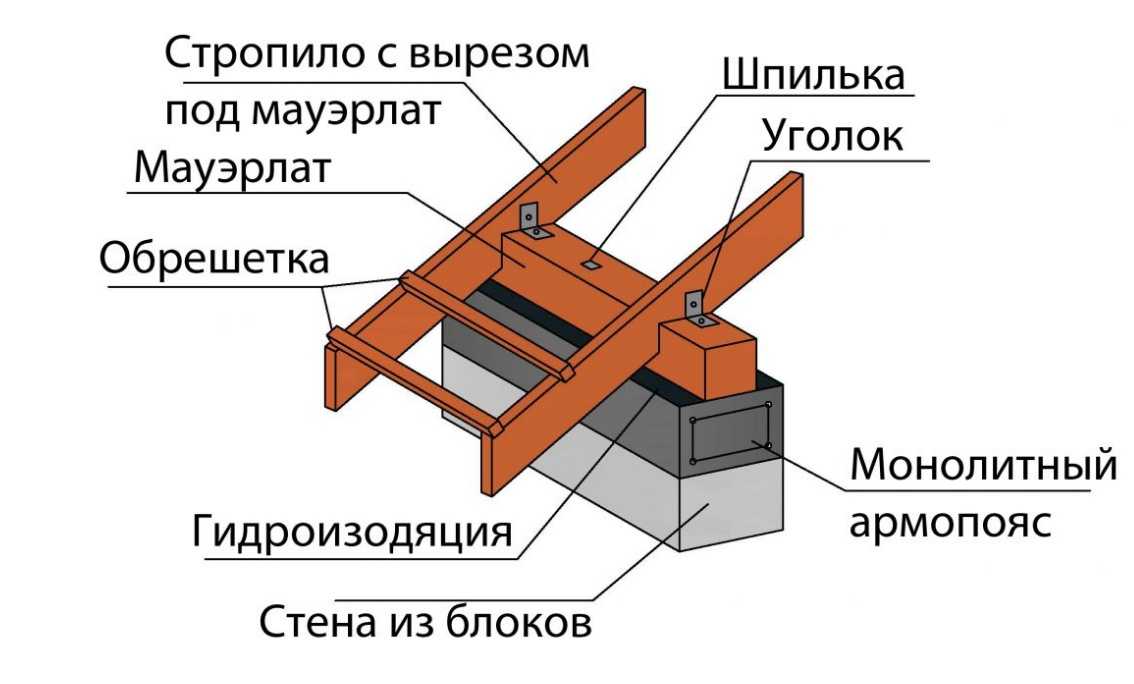

Что такое мауэрлат и зачем он нужен в стропильной системе

Прежде чем разбираться, как выполняется крепление стропил к мауэрлату, необходимо уточнить, что понимается под этими терминами.

Мауэрлат – это опорный брус по всему периметру здания. В бревенчатых и брусовых конструкциях мауэрлатом может быть крайний верхний венец сруба или отдельно закрепленный брус (бревно) меньшего сечения. В постройках из природного или искусственного камня опорный брус укладывается поверх кладки или монолитной стены и крепится к ней. В зависимости от выбранного для крыши в целом материала мауэрлат может быть деревянным или металлическим. В обоих случаях брус обязательно защищают от действия влаги – конденсата – с помощью гидроизоляционных материалов. На иллюстрации ниже мауэрлат показан коричневым цветом. Этот конструктивный элемент может быть сплошным (по всей линии стены) или состоять из отдельных кусков бруса, подкладываемых под стропильные ноги.

Стропила– несущие элементы конструкции скатной крыши. Фактически это комплекс деталей, состоящий из стропильных ног — наклонных балок, опирающихся на мауэрлат, вертикальных стоек и подкосов. Дополнительно в комплекс могут включаться подстропильные балки, которые связывают стропильные ноги внизу, и кобылки – накладные элементы на стропильные ноги для увеличения свеса крыши.

В верхней части стропила связываются коньком – горизонтальной балкой увеличенного сечения, которая держится на вертикальных стойках и разделяют крышу на отдельные скаты. Соответственно, стропила крепятся одним концом к коньку, а вторым «ложатся» на стены здания, передавая нагрузку через мауэрлат.

В зависимости от того, как передается нагрузка от стропил – только на конек и мауэрлат или же дополнительно на промежуточные опоры – различают стропила висячие и наслонные.

В первом случае опора каждой стропильной ноги идет на две точки – в местах крепления к коньку и к мауэрлату. Такой способ хорош при небольших пролетах (до 4,5 метров) и при отсутствии внутренних несущих стен.

Если же несущие стены есть и на них можно смонтировать промежуточные опоры, получается второй тип стропил – наслонные. В зависимости от того, сколько промежуточных опор используется (одна, две или больше) пролет между коньком и внешней стеной дома может составлять 6 и более метров.

Как залить армопояс

Здесь два варианта:

В опалубку.
В специальные U-образные блоки.

Первый способ – традиционный. Собирается опалубка с креплением к стенам строения, в которую армирующий пояс будет заливаться толщиною 20-25 см. Предварительно в нее укладывается армирующий каркас из стальной сетки или арматуры.

Второй вариант – использование специальных блоков, которые укладываются на стены точно так же, как обычные. Только в них есть канавки, образующие общую канавку по всему периметру здания. В нее закладывается два-три стержня стальной арматуры и заливается бетонным раствором.

Если U-образные блоки вами не были найдены, то их можно изготовить своими руками из полнотелых блоков. Просто канавку надо вырезать, используя обычную пилу.

Крепление к стене из газобетона и гипсокартону

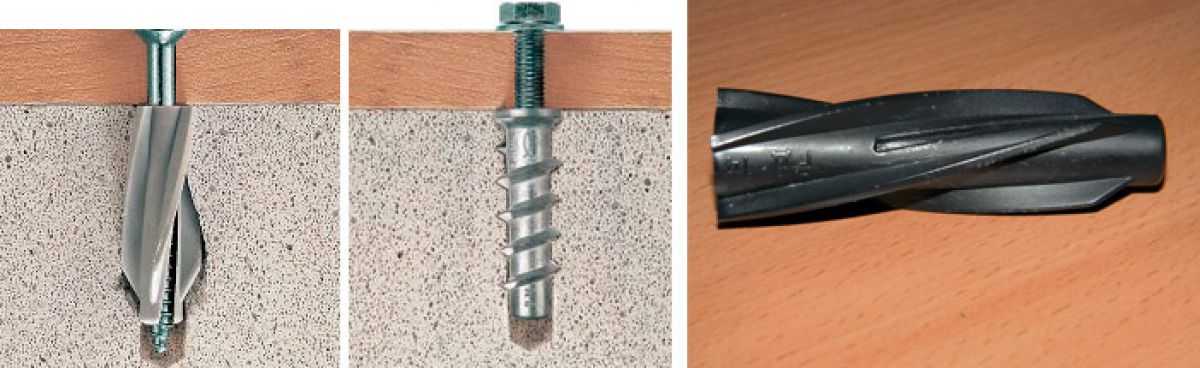

Газоблоки материал мягкий, для них подходят шурупы с резьбой на всю длину, но лучше пользоваться анкерами, механическими или химическими. Чтобы качественно установить анкер с гнущимися ребрами или клиновидный, предварительно засверливают отверстие диаметром чуть больше анкера. Один из видов анкеров отлично подходит для пустотелых блоков и блоков из ячеистых бетонов — пеноблоков, газоблоков и др. Основные «детали» анкера — стальная гильза, имеющая ребра и гайка на конце. Когда винт вкручивают в гильзу, ребра гнутся и раздвигаются, образуя «бабочку», которая надежно удерживает анкер внутри материала.

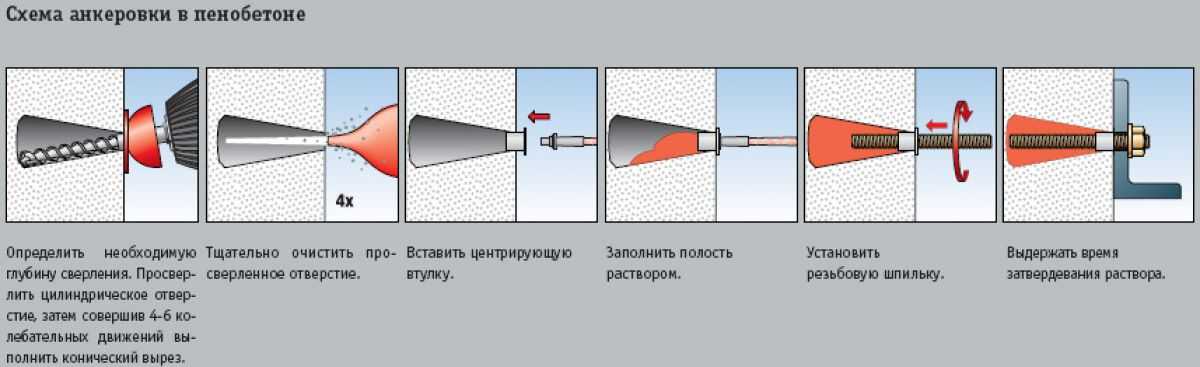

Еще прочнее держат химические анкера, они подходят для всех стеновых материалов из легких бетонов и для гипсокартона, да и для любых стеновых материалов. Принцип работы — способность синтетических смол глубоко проникать в поры и сцепляться с основанием. Слабым звеном крепления к пористым блокам и гипсокартону является не крепеж, а материал основы, особенно при действии вертикальной нагрузки, и как раз эти проблемы помогают решить химические анкеры. Вставляют химический анкер, применяя специальный пистолет. В засверленное отверстие выдавливают под давлением клеящую массу, и сразу вставляют крепежный элемент — шпильку с резьбой или шток. Клеевой состав заполняет поры газобетона или др. пористого блока, и после застывания образует прочное и надежное крепление. Усилие вырыва химического анкера из кирпича более 500 кг. Время службы химических анкеров — десятки лет, от температурных перепадов они не деформируются, к агрессивным средам инертны

Последнее очень важно при работе с газобетоном, который агрессивен к металлам. Весь крепеж для газобетона должен иметь антикоррозионное покрытие

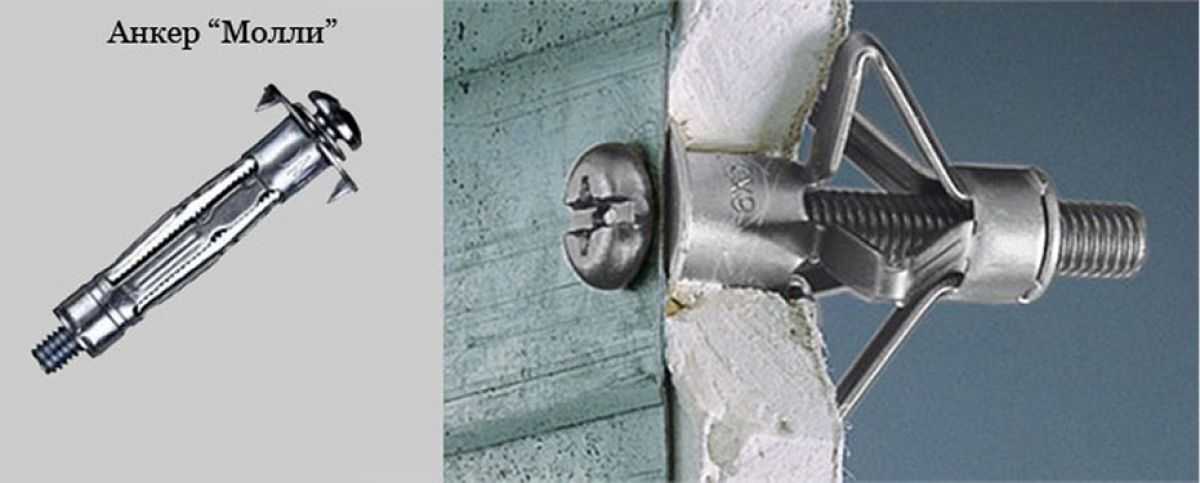

Для крепления бруска к газобетону или гипсокартону анкерный способ крепления самый прочный, хотя и затратный. Все зависит от плотности (марки) газобетона и от требуемой нагрузки. Для крепления обрешетки может быть достаточно применить механические анкеры — клиновидные или типа «спиральные гвозди». Последние удобны тем, что их монтируют в стену из газобетона, забивая обычным молотком. При забивании спиральный гвоздь вворачивается в блок, не нарушая его пористую структуру.

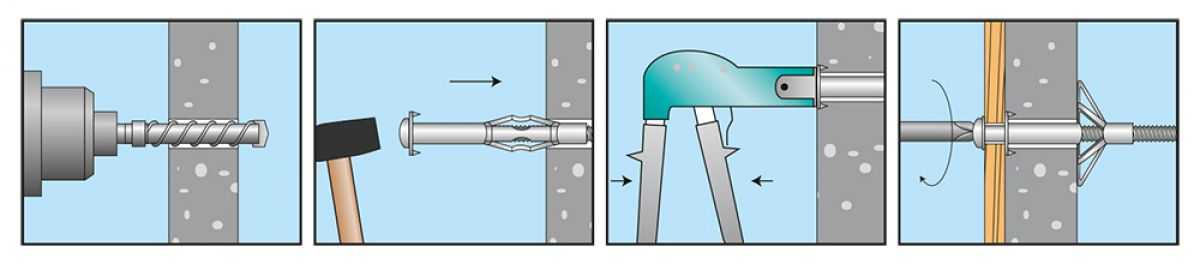

Дюбель, похожий в рабочем положении на спицы полураскрытого зонтика, носит ласковое имя Молли и отлично подходит для крепления деревянных брусков к перегородкам из гипсокартона, с целью закрепить на них картины, нетяжелые полки или светильники. Молли — вид распорного анкерного болта, имеющего втулку с продольными прорезями, которая при затягивании резьбы вставляемого винта до упора складывается и превращается в зонтик. Несущая способность отличная, но это крепление имеет недостатки — удалить его можно, только выломав часть перегородки. Кроме того, с «Молли» невозможно работать в тесном пространстве.

Обустройство армирующего пояса

Монолитный армированный пояс служит не только для крепления мауэрлата и распределения нагрузки кровли, но и для стягивания конструкции наружных стен в единую неподвижную систему.

Для газобетонных стен пояс усиления может быть выполнен двумя способами:

Классический вариант с изготовлением и установкой щитов опалубки.
С применением U-образных стандартных блоков.

Для устройства армопояса понадобится следующий набор материалов:

доска обрезная;
бруски 40 х 40 мм;
гвозди длиной 70-100 мм;
саморезы 3,5 х 70 мм;
U-образные блоки;
клей для газобетона;
стержневая арматура AIII, диаметр 10-12 мм;
гладкая арматура В-1, Вр-1, Ø 3-6 мм;
вязальная проволока — 0,5-2,2 мм;
бетон класса В15-В20.

Инструменты:

Крепление балок к армопоясу.

ножовка;
молоток;
шуруповерт;
крючок для вязания арматуры;
гибочный станок;
вибратор для уплотнения бетона;
рулетка строительная.

По всему периметру несущих стен устанавливают опалубку, щиты которой крепятся на внешнюю и внутреннюю поверхность ограждающих конструкций и соединяются вместе с помощью брусков, стальных шпилек и отожженной проволоки.

В опалубку укладывают арматурный каркас, заливают внутрь бетонную смесь и уплотняют вибраторами. В такой последовательности выполняют устройство монолитного пояса.

Изготовление опалубки

Щиты опалубки изготавливают из досок толщиной 25 мм на деревянном каркасе из брусков 40 х 40 мм.

Высота изделий принимается равной размерам газобетонного блока и может составлять 250-350 мм с учетом напуска на стены здания. Длина секций зависит от условий установки конструкций (2-2,5 м).

Последовательность выполнения:

Нарезка досок по заданным размерам.
Разметка и распиловка бруса для каркаса и перемычек.
Изготовление щитов.
Подготовка стяжных хомутов, шпилек.
Предварительная сборка коробов на ровной площадке.
Подъем секций и установка на верхний срез кладки.
Крепление щитов перемычками.
Стыковка отдельных сегментов по всему периметру здания.

Если по проекту предусмотрена конструкция монолитного пояса из стандартных газобетонных изделий, то последний ряд кладки выполняется с применением блоков U-образной формы.

Армирование пояса

Арматурный каркас для монолитного пояса изготавливают из горячекатаных стальных стержней класса A-III диаметром 8-12 мм. Стыковку отрезков выполняют при помощи вязальной проволоки Ø 0,5-2,2 мм. Хомуты для сборки каркаса делают из проволоки В-I и Вр-I.

Сборку конструкций производят на специальных столах или на ровной площадке с применением упоров.

Производство металлического каркаса:

При помощи гибочного станка из гладкой арматуры готовят хомуты для металлических продольных стержней. Концы деталей стягивают вязальной проволокой.
Из отрезков длиной 0,8-1,2 м изготавливают поворотные соединительные элементы для стыковки стержней на углах здания.
Затем берут 4 прута и продевают их в вертикально установленные хомуты. Распределяют их по углам каркаса и стягивают проволокой.
Сборку конструкции начинают с центра сегмента, постепенно продвигаясь к концам секции.

Арматура армопояса под мауэрлат.

Готовые элементы поднимают на стены и укладывают в опалубку. Арматурный каркас должен быть прикреплен к основанию таким образом, чтобы между деревянным щитом и стальным стержнем оставалось расстояние, равное 25-50 мм. Смещение от центральной оси наружной стены допускается не более чем на 10 мм.

После армирования укрепляют щиты опалубки, проверяют вертикальный и горизонтальный уровень конструкции и готовятся к приему бетонной смеси.

Что такое мауэрлат

Без знаний о предназначении мауэрлата, правилах его крепления и применяемых в изготовлении материалах, не стоит самостоятельно возводить стропильную конструкцию и сложно контролировать процесс её монтажа.

Стены частных малоэтажных домов целесообразно возводить из облегчённых пористых блоков. Они обладают низкой теплопроводностью, с ними легче работать, они дешевле традиционного кирпича, камня, монолита.

Основная задача мауэрлата

При устройстве кровли стропильные балки опираются на стены. Возникает точечная нагрузка от стропильной фермы на отдельные блоки, что может привести к их разрушению. В принципе любой стеновой материал, даже кирпич, может лопнуть под воздействием на него несущей кровельной конструкции, но для газобетона и его аналогов это особенно критично.

Для устранения проблемы по верхнему торцу стен монтируется мауэрлат. Его основная задача: равномерное распределение нагрузок от кровельной системы по периметру дома.

Все функции мауэрлата

Помимо основной функции, мауэрлат выполняет ещё ряд задач:

Под вертикальными нагрузками на стены понимается не только вес крыши, но и возникающие в процессе эксплуатации снеговые и ветровые нагрузки. Они также равномерно распределяются по всей опорной верхней плоскости несущих стен.
Нагруженные наклонные стропильные ноги стремятся к горизонтальному положению, создавая давление на стены, но на них передаётся лишь его незначительная часть. Основную нагрузку воспринимает и перераспределяет мауэрлат.
Обеспечивает фиксацию кровельной конструкции к элементам здания.
Устраняет все дефекты кладки, перепады уровней — создаёт ровную горизонтальную опору для кровельной конструкции.

Для выполнения всех перечисленных задач мауэрлат должен быть идеально закреплен на стене.

Из чего сделать

Мауэрлаты изготавливаются из дерева или металла. Обязательное условие: материал мауэрлата и материал стропильной системы должны совпадать.

В частном малоэтажном строительстве стальные конструкции для кровли применяются крайне редко. Элементы подкровельной системы выполняются из дерева, включая мауэрлат.

Основное правило при выборе параметров: опорная грань деревянного мауэрлата не должна быть более 2/3 толщины стены.

Требования к материалу и монтажу:

Сечение балки мауэрлата рассчитывается на предполагаемую нагрузку, но для частных домов оно подбирается, как правило, «на глазок» или в зависимости от бюджета.
Наиболее востребованные параметры сечения балки: 10х15, 15х15, 20х15 см, максимальное – 20х20 см. Для хозпостроек можно использовать меньшее сечение.
Допускается изготовление балки путём сшивания между собой 2-х или 3-х досок: нижняя крепится на стене, к ней прибиваются остальные.
Древесина мауэрлата не должна иметь трещин, сучков и иных явно выраженных дефектов.
Стыковка отдельных частей мауэрлата производится только сращиванием, причём соединяемые отрезки должны быть примерно одного размера.
Стык выполняется на середине пролёта, жёстко фиксируется метизами.

Способы крепления стропил к мауэрлату с одной и двумя степенями свободы

Ниже представлены варианты с запилом или без, но с использование металлических пластин и уголков, а также болтов, хомутов и других металлических крепежных деталей.

В зависимости от того, сколько гвоздей используется для крепежа и как они забиваются, можно при одном и том же варианте узла крепления получить одну или две степени свободы.

Вариант соединительного узла	Для одной степени свободы	Для двух степеней свободы
А	Три гвоздя с каждой стороны в стальной уголок	По одному гвоздю в стальной уголок или вовсе без прибивания
Б	Деревянные накладки фиксируются к мауэрлату с помощью стального уголка тремя гвоздями. Другой вариант – пробой через деревянный брусок	Деревянные накладки прибиваются без уголка, по одному гвоздю с каждой стороны
В	Стальной уголок креплением на три гвоздя	По одному гвоздю в уголок или без прибивания
Г	По три гвоздя через стальной уголок или напрямую стропило к мауэрлату	Смещение невозможно из-за треугольного запила
Д	Смещение возможно при отсутствии опорного деревянного бруска
Е	Смещение возможно при отсутствии запила

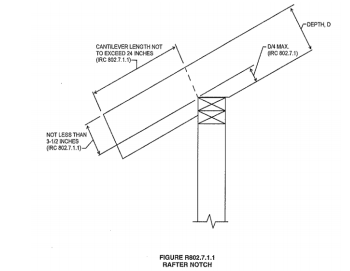

Размеры запила на стропильных ногах и продольных балках чердачного перекрытия определяются международными строительными правилами для одно- и двухэтажных жилых домов (International Residential Code for One- and Two- Family Dwellings 2012).

Вот так будет выглядеть та же схема при переводе на отечественные единицы измерения.

Фактически запил стропил к мауэрлату выполняется не больше чем на четверть высоты сечения балки. Частично его можно заменить использованием опорного деревянного бруска (крайнее фото справа).

Порядок крепления стропил к мауэрлату двухскатной крыши

Чтобы установка прошла максимально быстро и просто, без ошибок, стоит придерживаться определенного порядка действий.

Уложить стропильную ногу на конек и мауэрлат для определения угла подрезки балки.
Наметить линию обрезки.
Отпилить фрагмент стропильной ноги.
Уложить стропило на место с подшивкой опорного бруска при необходимости.
Выполнить соединение стропил над коньком. Это можно сделать со смещением балок так, чтобы они соединялись внахлест, или скрепить балки встык, наложив дополнительную связь.

Если установка производится так, чтобы вверху стропильные ноги не просто опирались на конек, а имели запил, последовательность работ немного меняется. После обрезки первого стропила под упор на мауэрлат и выполнения запила под конек эта деталь используется как шаблон для всех последующих. Стропила при этом заходят друг за друга, обрезаются после закрепления всех балок.

При выполнении запила на нижнем конце стропила поступают аналогично – подгоняют одну балку и используют ее как шаблон для других.

После первичной установки каждая стропильная нога дополнительно закрепляется металлическими фиксирующими элементами – гвоздями, шурупами (обязательно с использованием металлических шайб!), скобами, хомутами и так далее.
