Вопросы и ответы
При создании проекта крыши из СИП панелей, или выполнении монтажных работ, часто возникают однотипные вопросы. Они появляются на определенных стадиях, причем, почти у всех пользователей с недостаточной технической или практической подготовкой. Ответим на них сразу, чтобы исключить ошибки или потери времени.
Влияет ли толщина СИП панелей на их механическую прочность?
Да, влияет. От толщины утеплителя зависит способность выдерживать горизонтальные изгибающие нагрузки. Однако, это влияние незначительно и не должно рассматриваться в числе принципиальных показателей. При составлении проекта учитывают теплосбережение крыши, и толщину панелей выбирают по теплотехническому расчету.
Надо ли красить поверхность СИП панелей?
Это не обязательно, хотя и противопоказаний относительно отделки панелей нет. Верхняя часть гидроизолируется, что само по себе является разновидностью отделки. Внутренняя сторона отделывается в соответствии с интерьерными решениями дома, что также предполагает наличие покрытий. Поэтому, покраска поверхности в любом случае присутствует и не является лишней процедурой.
Сколько весит СИП панель?
Вес материала зависит от толщины теплоизолятора, и в какой-то степени от толщины ОСП (10,12 или 14 мм). Вес 1 м2 СИП панели при толщине 160 мм равен 19 кг. То есть, панель размером 1,25 × 2,8 м будет весить 66,5 кг. Это сравнительно малый вес, позволяющий обходиться без мощной подъемной техники.
Можно ли строить крышу из СИП панелей в зимнее время?
Можно. Укладка и крепление панелей могут производиться в любых условиях (кроме дождливой погоды или сильного ветра). Однако, надо учесть, что монтажная пена хорошо застывает при температуре выше 0 °С (есть зимние разновидности, но их эффективность всегда под сомнением). Поэтому, работу надо рассчитывать по свойствам всех используемых материалов, а не одних только СИП панелей.
Сколько времени занимает монтаж крыши из СИП панелей?
Это зависит от размера и условий работы. Назвать определенные значения невозможно, но, если сравнивать с традиционной технологией строительства крыши, то работа пойдет примерно в 3 раза быстрее.
Состав и материалы (по видам утеплителя и обшивка)
В данной таблице приведены типы композита по характеру внешней отделки и типичные области его применения.
| Материал отделки | Применение |
| Металлический лист, оцинковка | Достаточно универсальны |
| Гипсокартон, фанера, цементностружечная плита | Покрытие из данного материала с одной стороны. Используются для межкомнатных перегородок, удобно прокладывать проводку и другие инженерные сети |
| ПВХ | Офисные перегородки, отделка дверных и оконных проемов |
| Бумага | Могут дополнительно покрываться полиэтиленом или фольгой. Используются в местах с высокой влажностью, не накапливают конденсат |
Можно ли возвести баню из СИП-панелей
Безусловно, подобный формат строительства бани или сауны является наиболее рентабельным для частного застройщика, поскольку требует меньших финансовых вложений, временных и трудовых затрат.
Кроме того, сауна и баня из СИП-панелей по всем эксплуатационным характеристикам превосходят аналогичные постройки из бруса. Отличительными преимуществами являются скорость возведения, высокие температурные режимы при закладке одинакового объема топлива, сниженная теплопроводность и устойчивость к воздействию атмосферных осадков.
Многие владельцы земельных участков принимают решение возводить каркасные дома и бани по канадской технологии для удешевления строительного процесса.
Достоинства материала
В SIP-панелях гораздо меньше мостиков холода, если сравнить их с обычными энергоэффективными каркасными домами, утеплёнными с помощью минеральной ваты. Но главная проблема каркасной технологии кроется не в самих «мостиках холода». Они важны разве что для каркасов из металла. Довольно просто решить проблему с этими мостиками в любых типах каркаса, например, практически нормой стало обустройство «двойного каркаса». Но в стойках каркаса получается небольшой эффект от устройства теплового разрыва.
Гораздо больше в обычной стене даст увеличение слоя утеплителя. Но и здесь есть своё препятствие. Практически ни одно здание не может себе позволить наличие слоя пиломатериалов в 200 мм и больше. Совершенно иначе ведут себя кровельные сэндвич панели. Технические характеристики их складываются таким образом, что они действительно теплее других материалов, хотя толщина остаётся примерно одинаковой. По заявлениям специалистов, тому есть несколько причин.
- У обычных технологий монтажа каркасных стен есть свои дефекты.
- Тепловые характеристики этой конструкции со временем снижаются из-за того, что происходит усадка минваты, постепенное увлажнение.
- В SIP-панелях используются плотные утеплители, которые гораздо эффективнее обычных. При этом стоимость сэндвич-панелей этой группы остаётся доступной.
Кроме того, наружные стены из этого материала более тонкие, чем в других случаях. Освещенность помещения улучшается именно за счет этого. Любая комната, где есть такие стены, покажется очень светлой при первом знакомстве. Стены обладают малой теплоемкостью, за счёт чего помещение становится более теплым довольно быстро. Вообще канадские дома отлично подойдут не только для временного, но и для постоянного проживания.
Как строить дом из сип панелей своими руками?
Сегодня на строительном рынке огромное число компаний строят дома из сип панелей. Разумеется, собрать дом можно и своими руками.
Рассмотрим поэтапное выполнение работ. Итак, строим дом из сип панелей своими руками.
Предварительные работы
На этом этапе составляется проект будущего жилища. Как правило, подходящий вариант выбирают из множества типовых проектов и дорабатывают самостоятельно.
Либо обращаются за помощью в проектные организации. Продуманная планировка обеспечит качество и долговечность будущего дома.
Затем производится расчет необходимого количества материала, покупка качественного инструмента (обязательно понадобятся шуруповерт, ножовка). Прибегнуть к помощи специализированной организации, скорее всего, придется.
Приобрести стандартные панели, а затем подгонять под свой проект довольно трудоемко. Следовательно, проще обратиться в фирму, которая изготовит и доставит панели требуемых параметров.
Возведение фундамента
Наиболее популярными типами фундамента являются:
- свайный или свайно-ленточный;
- монолитные плиты с мелким заглублением;
- столбчатый или столбчато-ленточный;
- ленточное заглубление с цоколем;
- ленточное заглубление.
Установка свай отличается сравнительно небольшой скоростью монтажа, простотой, эффективностью и экономичностью. Большинство специалистов считают сваи наиболее приемлемой основой для панельного дома.
Винтовая свая это металлическая трубка с лопастью. Свая ввинчивается в грунт достаточно глубоко, что исключает деформацию постройки.
Водоснабжение, отопление и электричество по будущему дому разводят до сооружения фундамента.
Гидроизоляция, обвязка, возведение стен
На данном этапе поверх фундамента укладывают два слоя рубероида или битум, а потом обвязочный брус, предварительно обработанный антисептиком. Затем к обвязочному брусу шурупами прикрепляют стартовые доски.
Следом укладывают панели, которые в дальнейшем будут служить в качестве пола. При стыковке пазы обрабатываются герметиком, фиксируются саморезами. Торцы также обрабатываются герметиком, обшиваются досками.
Сип панель прикрепляется к стартовой доске. Монтировать следует от углов конструкции. Соединение проводится просто, паз вставляется в гребень, крепеж усиливают шурупами.
Обязательно использование уровня, дабы уберечь конструкцию от перекосов. Для стыков применяют монтажную пену. Также стоит поступить и с торцами сип панелей перед стыковкой их друг с другом.
Строительство крыши, монтаж окон и дверей
Крыша может быть сделана без обрешетки. Сип панели укладываются на стропила и фиксируются саморезами, сверху монтируют кровлю.
Панели выдерживают большие нагрузки, поэтому иногда крышу собирают без стропил. Кровля подойдет абсолютно любая, чаще всего используется черепица. Альтернативой является сборка на земле с дальнейшим подъемом с помощью легкого крана.
Для окон и дверей проемы оставляют во время монтажа стен. Обычно между оконным блоком и проемом оставляют зазор 2 см по каждой стороне. Это позволит качественно загерметизировать стыки и облегчит установку окна.
Установка дверей производится стандартным способом. Электропроводку удобнее всего делать поверх панелей и закрыть гипсокартоном, либо воспользоваться кабель — каналом.
Отделка
Поверхность стен и потолков получается идеально гладкая, поэтому заниматься отделкой одно удовольствие.
Для внутренней отделки стыки между панелями заделываются малярной сеткой, затем шлифуются и полируются. Далее делаются отверстия под коммуникации. В ванной стыки, как правило, заделывают герметиком.
Для стен подойдут любые материалы. Рекомендуется увеличить пожаробезопасность стен, обшив их гипсокартоном. Дальнейшие работы ограничиваются только фантазией хозяев.
Некоторые хозяева не прибегают к наружной отделке домов из сип панелей, т.к. после сборки они выглядят вполне аккуратно. Но для защиты материала от сырости обшивку произвести все-таки желательно.
Наиболее распространенные материалы для наружной отделки:
- фасадная штукатурка;
- сайдинг;
- профнастил;
- фиброцемент;
- фасадная плитка;
- деревянная вагонка;
- кирпич и т.д.
Все они обладают высокой степенью защиты, долговечны и превосходно выглядят.
Собрать дом из сип панелей не сложно, с этой работой справятся 2-3 человека. Таким образом, вполне реально получить оригинальные, недорогие, красивые дома, потратив на работу минимум времени.
Постройка дома из сип панелей: видео инструкция.

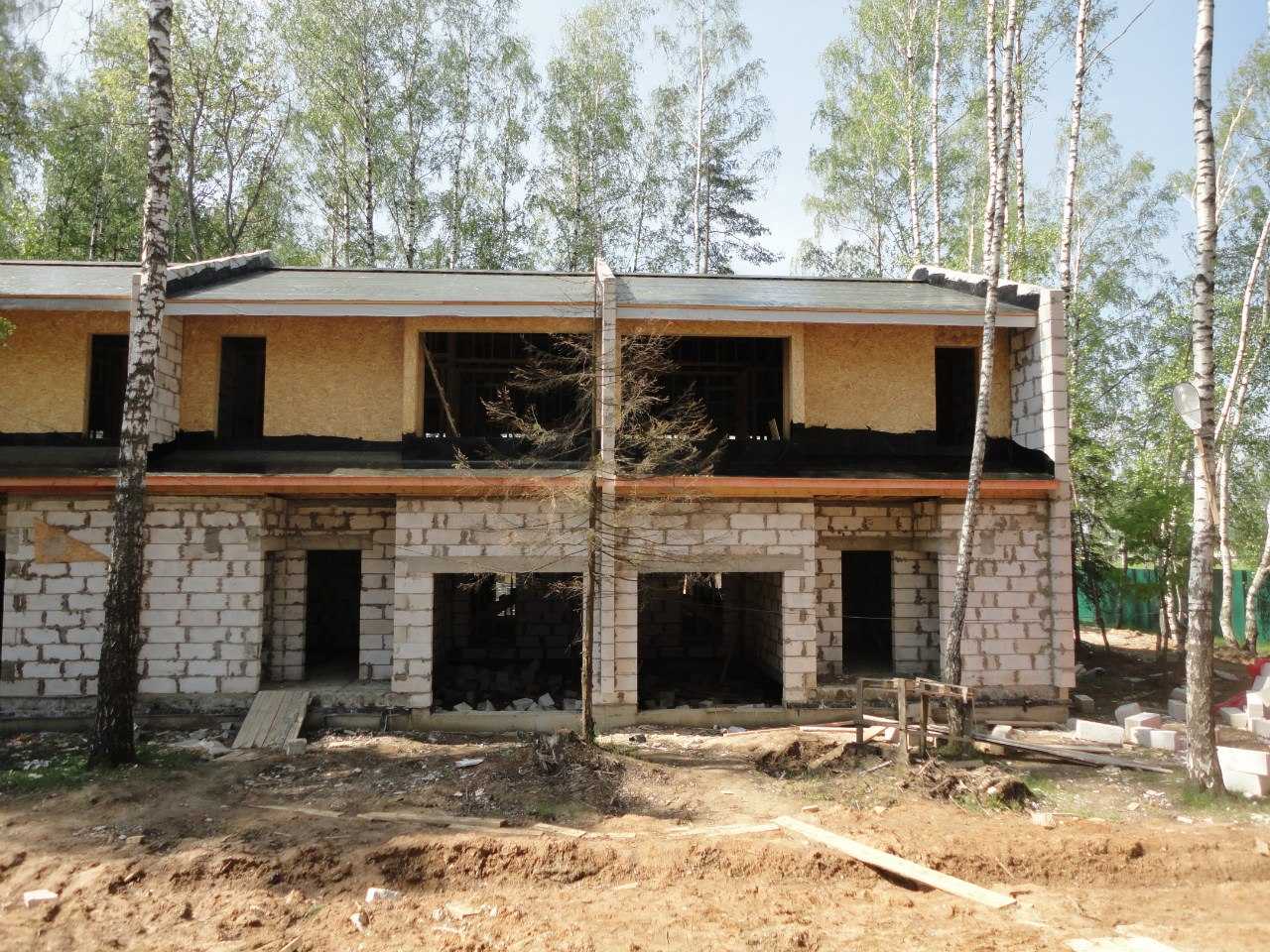

Крыша из СИП панелей
СИП панели являются весьма популярным строительным материалом — он успешно используется в строительстве малоэтажных жилых домов, также его применяют для утепления стен. Они имеют несколько очень серьёзных преимуществ перед обычным деревом, кирпичом, натуральным камнем, бревном и любым другим стройматериалом, который можно вспомнить. Самое главное преимущество — это отличное сочетание прочности и лёгкости.

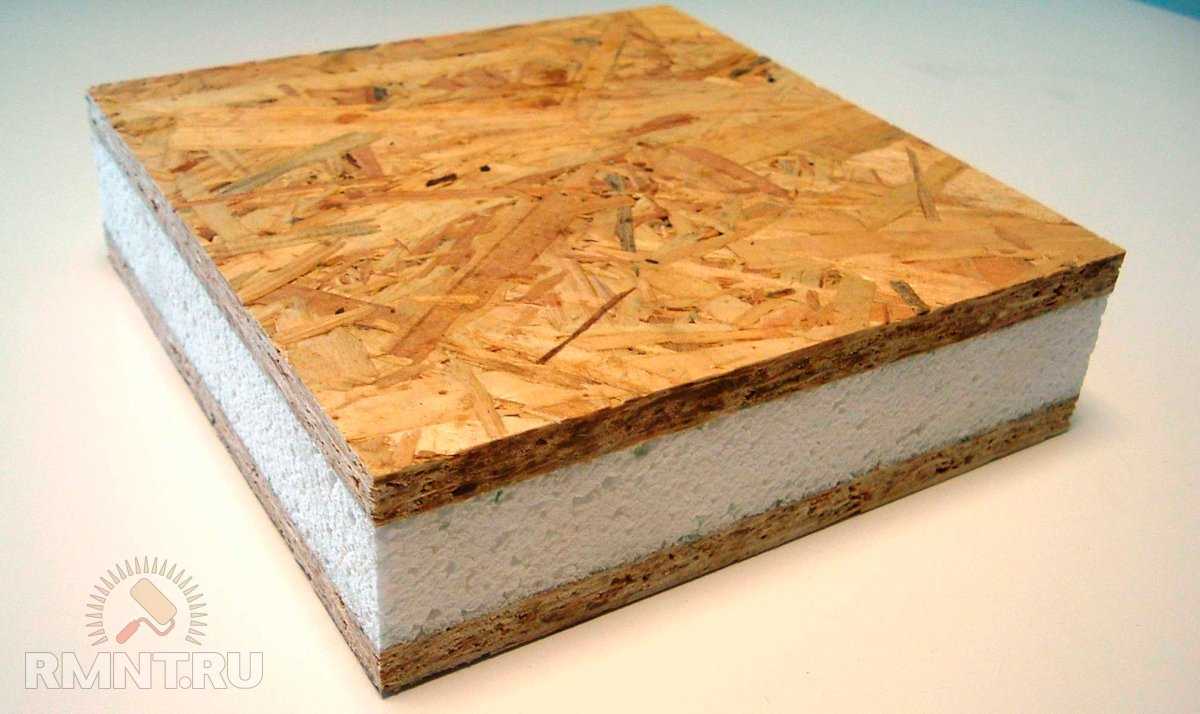

СИП панели делятся на множество разновидностей. Конструктивно это всегда одно и то же — «сэндвич» из трёх слоёв: теплоизоляционного материала и двух защитных плит. Последние делаются из самых разных комбинаций материалов — это может быть древесная стружка и цемент, перемешанные в разных пропорциях или древесностружечная плита. И в том и в другом случае вся СИП панель сжимается под прессом — так она превращается в единое целое. В качестве теплоизоляционного материала чаще всего используют пенополистирол.
Благодаря особенностям материала изготовления СИП панели показывают практически идеальную звукоизоляцию и теплоизоляцию, что и позволяет активно использовать эти материалы в строительстве. Тем не менее, когда речь заходит о такой вещи, как крыша из СИП панелей, мнения начинают разделяться, у этого материала появляется много противников. Попробуем провести анализ и выяснить, насколько этот материал подходит для возведения кровли.
Особенности монтажа крыши из сэндвич-панелей
В процессе выполнения работ по укладке кровельных сэндвич-панелей следует придерживаться определенных правил:
- Все монтажники, которые будут ходить по поверхности панелей должны иметь обувь с мягкой подошвой, что поможет исключить повреждение внешнего полимерного покрытия сэндвич-панелей.
- В качестве уплотнителя для межпанельных соединений нельзя использовать материалы (силикон/герметик) с кислотным отвердителем. Он вступает в реакцию с металлическими элементами и вызывает их повышенную коррозию.
- В процессе технологической обработки сэндвич-панелей следует исключить загрязнение замкового соединения.
- Защитная пленка (верхняя) снимается только после сдачи объекта в эксплуатацию. Пленка голубого цвета с внутренней стороны панели снимается непосредственно перед монтажом.
- Все выступающие гребни замковых конструкций должны полностью входить во впадину последующей панели.
- Минимальный уклон кровли из сэндвич-панелей (согласно нормативам) составляет:
5° при монтаже целостных панелей без поперечных соединений и технологических люков (окон);
7° в остальных случаях.
При проектировании уклона кровли, следует учесть климатические условия в месте строительства. Так, при частых осадках скат крыши из сэндвич-панелей делают не менее 40°. Иначе может застаиваться влага и это плохо скажется на гидроизоляции кровли.
- При монтаже односкатной кровли обустройство конька не является обязательной операцией.

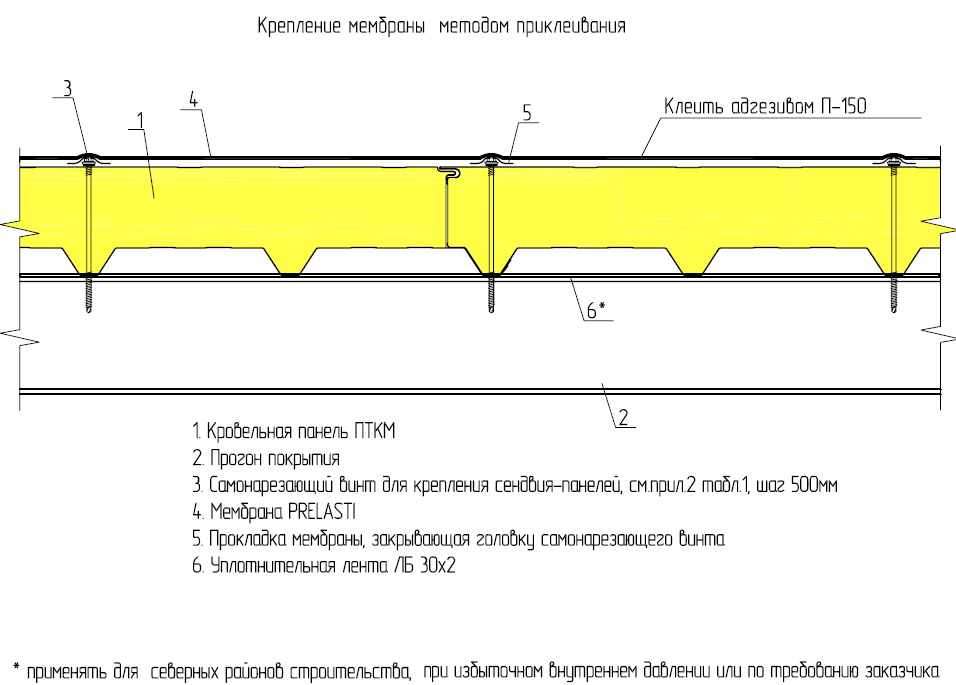

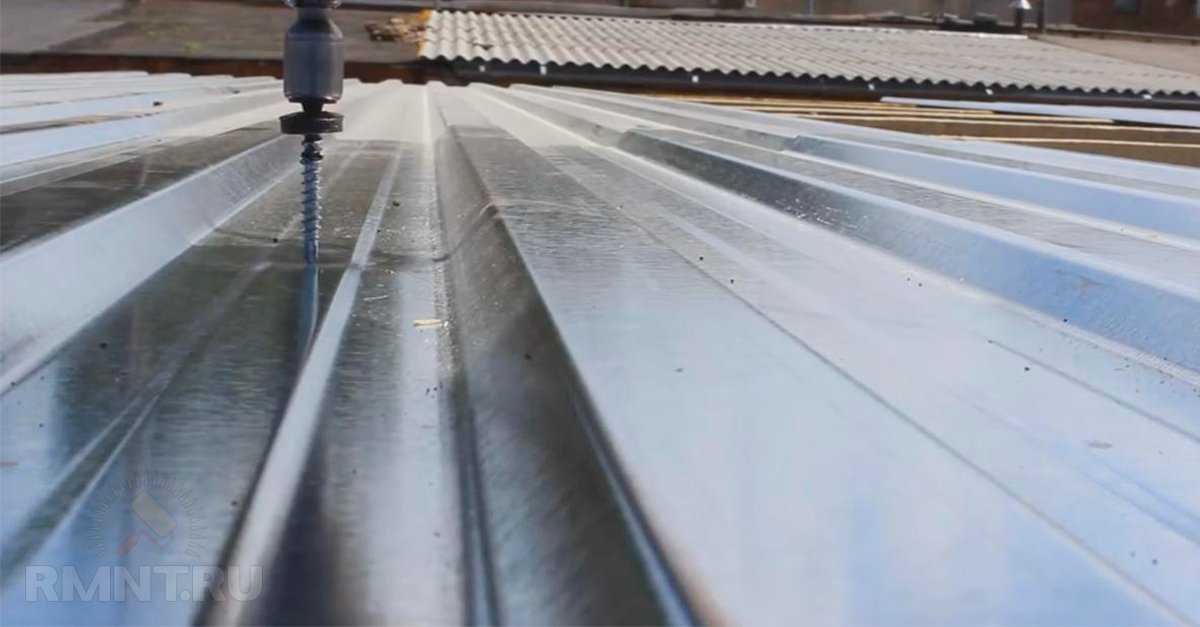

- Крепление кровельных панелей выполняют с помощью саморезов из углеродистой или нержавеющей стали в сочетании с уплотнителями из EPDM каучука. Длину саморезов подбирают с учетом толщины кровельного материала и конструктивных элементов к которым она крепится.
Для монтажа саморезов не требуется заранее просверливать отверстие. В процессе его завинчивания следует придерживаться прямого угла в 90 градусов, что обеспечит самый высокий уровень надежности.
не использовать горячую и абразивную резку сэндвич-панелей (т.к. они чувствительны к повышению температуры);
Соблюдение всех этих правил поможет снизить вероятность некачественного монтажа или повреждение кровельного материала в процессе установки.
На что обратить внимание
При монтаже панельной кровли очень важно обеспечить правильную защиту торцов пирога. Для деревянных панелей она выполняется обшивкой из ОСП: плиту нарезают на доски шириной по толщине панели, а затем крепят на саморезы и битумную мастику
Нужно добиться, чтобы оболочка была абсолютно герметичной, для чего также не будет лишним промазать мастикой все продольные и поперечные швы.
Для металлических панелей герметизация верхнего и боковых торцов выполняется Г-образными или П-образными ветровыми планками из кровельного железа
Поперечные стыки зачастую имеют вылет металлического покрытия, однако важно следить, чтобы длина перехлеста не была меньше допустимой для имеющегося уклона. Нижний стык закрывается П-образной планкой, у которой одна из кромок не завальцована: ей накладка заводится в тело панели вплотную к верхней металлической оболочке на глубину 100–150 мм
Снизу планка прилегает к наружной плоскости оболочки и крепится к ней саморезами с уплотнительной шайбой.
Как правило верхний и продольные торцы панелей немного смещают внутрь относительно наружной плоскости стен. При этом по бокам и сверху возводится прямой парапет, который обеспечит целостность фасада и дополнительную защиту пирога кровли. Но при этом обязательно нужно накрывать отливными планками места примыканий панелей к отбортовке крыши.

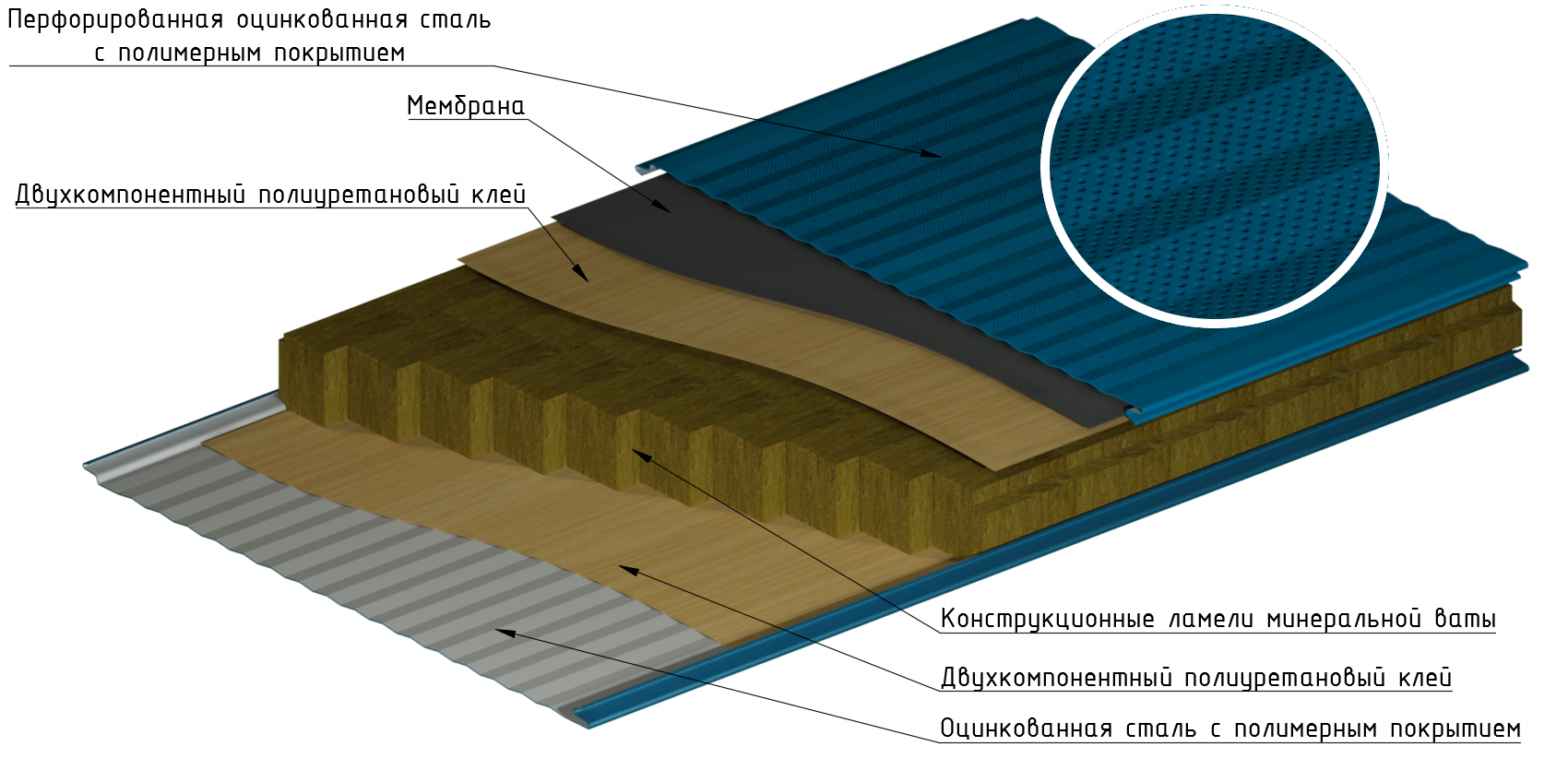

Виды наполнителя
При производстве возможно использование следующих наполнителей:
- Каменной ваты. К преимуществам этого материала можно отнести хорошие теплоизоляционные свойства, низкие показатели гигроскопичности, длительный период эксплуатации, паропроницаемость и доступную стоимость.
- Стекловаты. Утеплитель из стекловолокна устойчив к воздействию агрессивных химических соединений, препятствует распространению грибка и обладает высокими показателями паропроницаемости. Кроме того, стекловата отвечает всем требованиям пожарной безопасности.
- Пенополиуретана. Для этого наполнителя характерны низкий коэффициент теплопроводности, высокие прочностные характеристики, влагостойкость и длительный срок службы. Из недостатков, наиболее существенными являются высокая стоимость и возможность воспламенения.
- Пенополистирола. Материал обладает хорошими показателями теплоизоляции, и влагостойкости, однако легко воспламеняется.
- Пенополиизоцианурата (усовершенствованного пенополиуретана). Наполнитель, в полной мере, обладает всеми преимуществами прототипа, при этом меньше склонен к воспламенению и лучше переносит перепады температур.
В таблице приведены основные эксплуатационные характеристики наполнителей, используемых при производстве сэндвич панелей.
Какие СИП выбрать
Покупка панелей нужного типа стоит первым пунктом в инструкции по устройству композитной кровли. В зависимости от свойств материала, может использоваться разная схема монтажа, также отличается набор технических решений. Необходимые панели носят название кровельных, для рассматриваемых целей пригодны всего два типа.

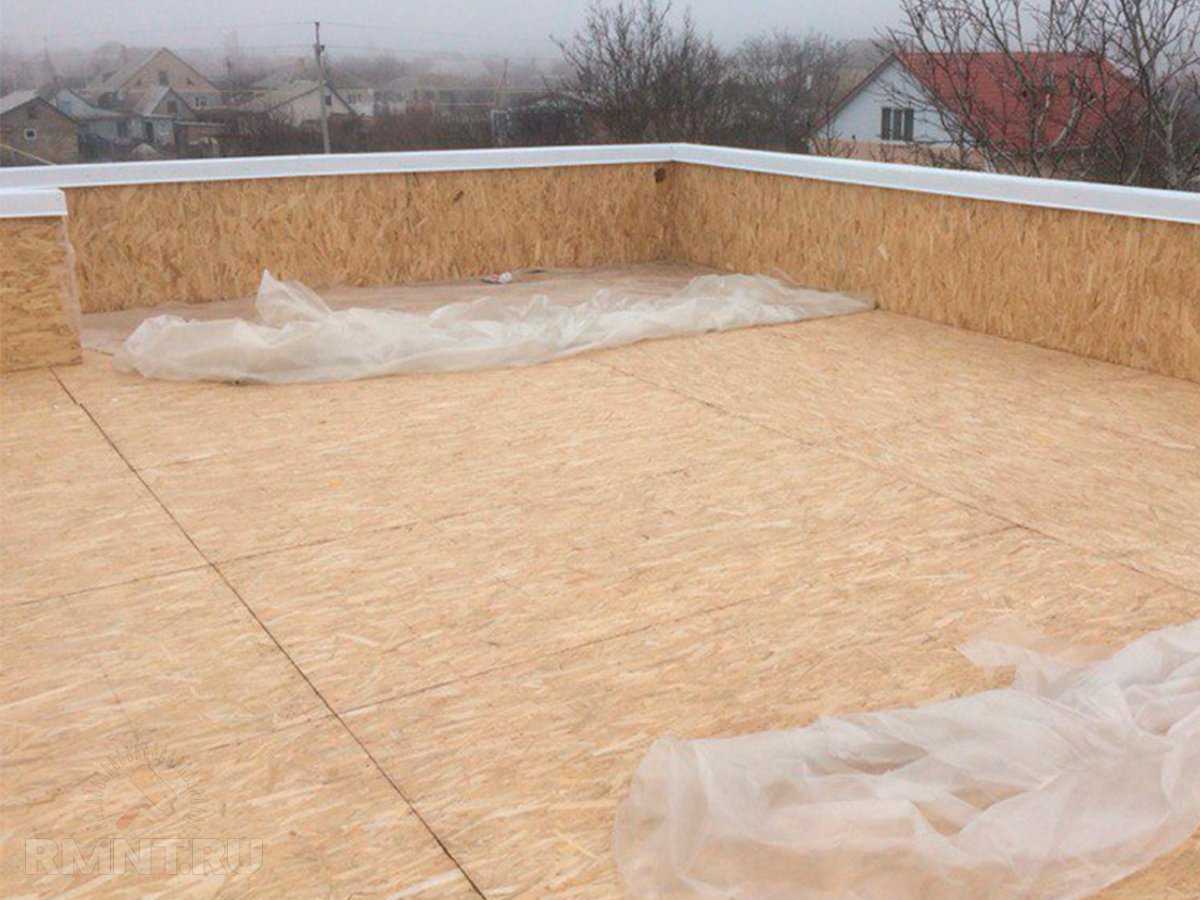

Если кровлю предполагается покрывать наплавляемой изоляцией, битумной черепицей, фальцевыми листами и прочими материалами, подходящими для эксплуатации при малых уклонах, лучше отдать предпочтение панелям с двухсторонней оболочкой из OSB 3 или 4 класса
Очень важно, чтобы связующим внутренней оболочки панелей был синтетический воск, наружные же должны пропитываться карбамидно-формальдегидными смолами. Это оптимальный вариант, но возможны и иные вариации, нужно лишь помнить, что внутренняя часть панелей не должна выделять летучие вещества
Металлические панели образуют практически готовую поверхность чернового потолка и полностью завершённое покрытие кровли. Главное отличие таких материалов — тип защитного покрытия (наиболее предпочтительны Пурал, Пластизол, PVDF) и конструкция соединительного замка. Последний должен иметь контрборт, предотвращающий просачивание влаги в стык, либо быть рассчитанным на завальцовку. Во многих импортных панелях вместо механического клапана используется система уплотнительных лент, но качественно реализованных по этой схеме материалов на отечественном рынке немного.
В качестве утеплителя обязательно должны использоваться только PUR, минеральная вата и полиизоцианурат. Применение ППС при утеплении кровли не допускается ни в каком виде. Качество утеплителя на срезе плиты — главный признак качества всего материала. На нём не должно быть крупных полостей, крошащихся участков и следов замятия. При этом рекомендуется проверить равномерность заполнения, воткнув вдоль плиты тонкую металлическую спицу.
Выберите интересующий узел из быстрого меню:
Узлы стеновых сэндвич-панелей.
1.1. Узел устройства цоколя
1.2. Узел устройства цоколя
1.3. Узел устройства цоколя
1.4. Узел устройства цоколя
2.1. Стык панелей, горизонтальный монтаж (на металлической стойке и на ж/б колонне)
2.2. Стык панелей (на ж/б колонне через фахверк и при вертикальном монтаже)
2.3. Стык панелей (разная толщина панелей)
2.4. Стык панелей (деформационный шов)
3.1. Угловой стык панелей (наружный угол, горизонтальный монтаж)
3.2. Угловой стык панелей (наружный угол, вертикальный монтаж)
3.3. Угловой стык панелей (наружный угол, вертикальный монтаж)
3.4. Угловой стык панелей (внутренний угол)
4. Обрамление торца панели
5.1 Обрамление окна/двери (верхнее сечение)
5.2 Обрамление окна (нижнее сечение)
5.3 Обрамление окна/двери (боковое сечение)
6.1 Обрамление проема ворот (секционные ворота)
6.2 Обрамление проема ворот (секционные ворота)
6.3 Обрамление проема ворот (распашные ворота)

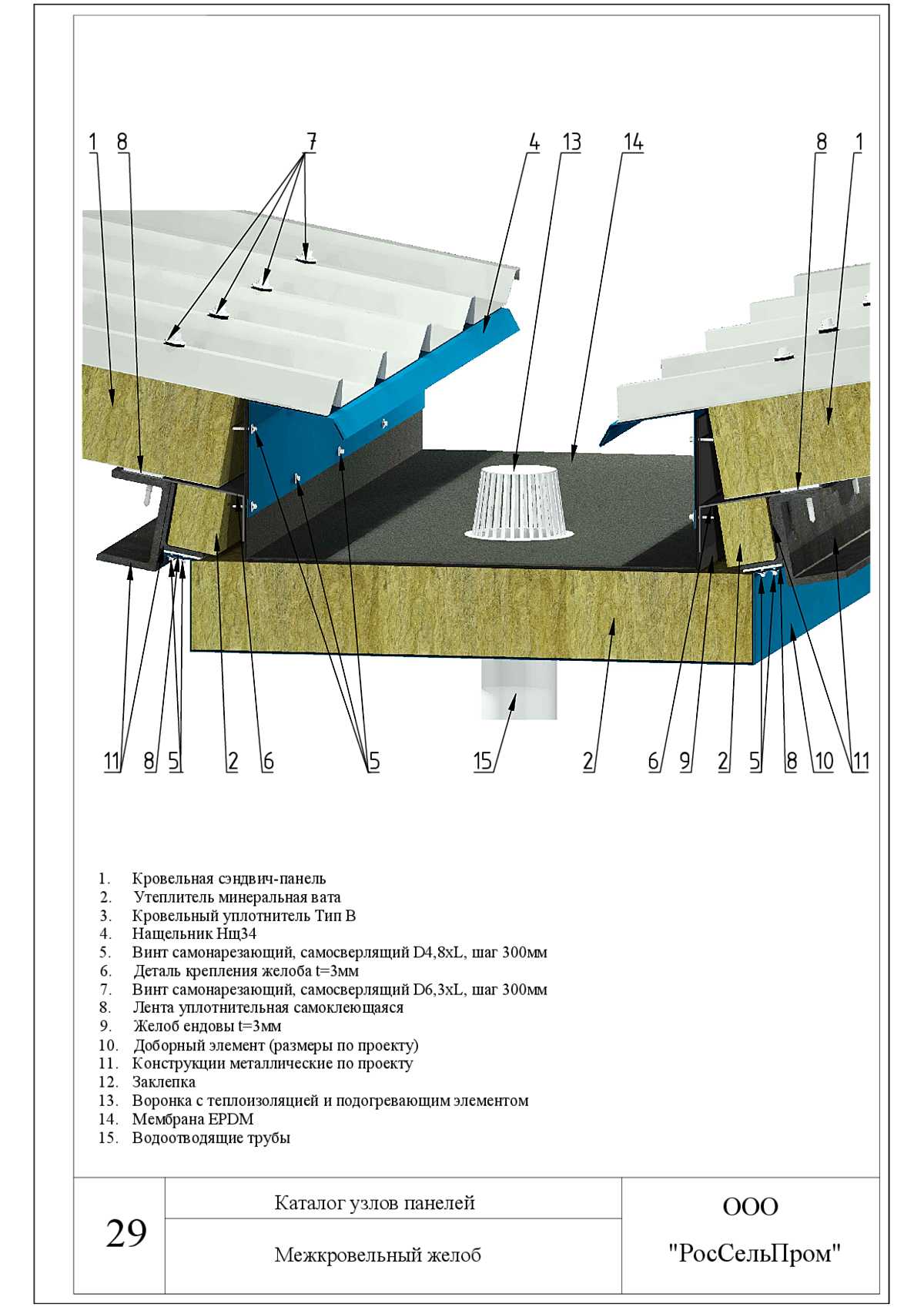

Узлы кровельных сэндвич-панелей.
7.1 Парапет (продольное примыкание к стеновым сэндвич-панелям)
7.2 Парапет (коньковое примыкание к стеновым сэндвич-панелям)
7.3 Парапет (продольное примыкание к существующей бетонной или кирпичной стене)
7.4 Парапет (коньковое примыкание к существующей бетонной или кирпичной стене)

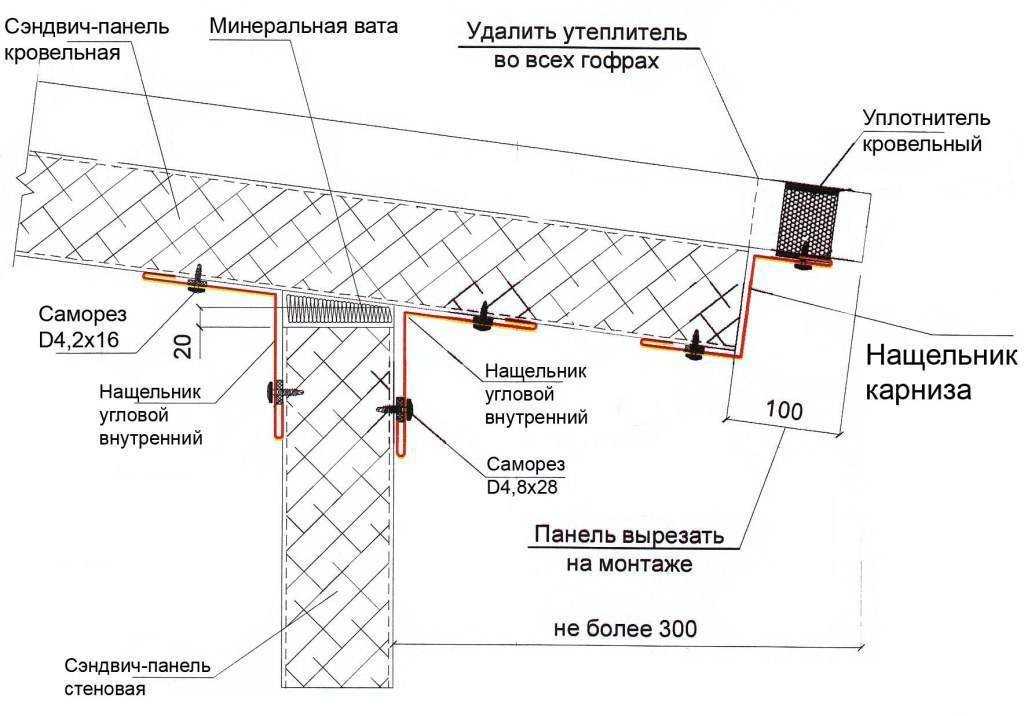

8.1. Карнизный свес, водосточный желоб
8.2. Карнизный свес
8.3. Стык панелей по длине (удлинение кровельных сэндвич-панелей)
9.1 Коньковый свес односкатной кровли
9.2 Коньковый свес односкатной кровли (с вылетом панели)
9.3 Торцевой свес кровельной сэндвич-панели (ветровая планка)
9.4 Торцевой свес кровельной сэндвич-панели (ветровая планка) с вылетом панели
9.5 Торцевой свес кровельной сэндвич-панели, деформационный шов

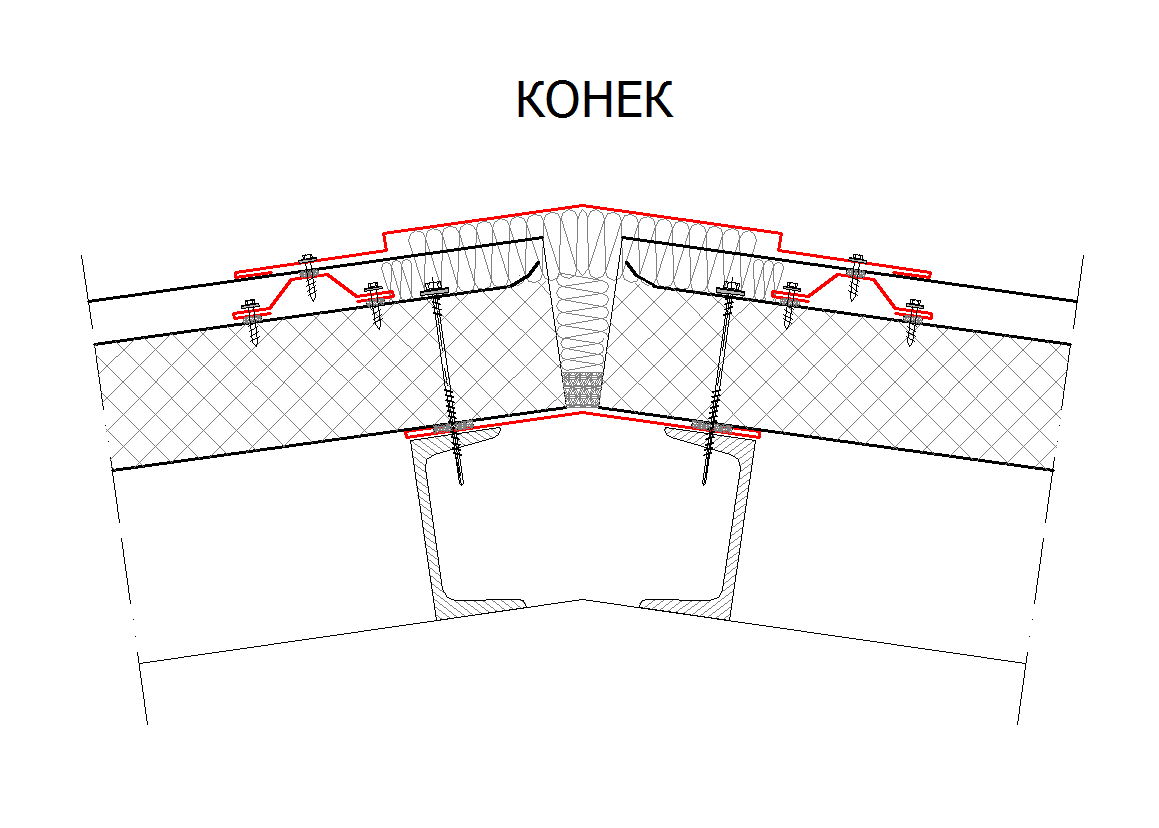

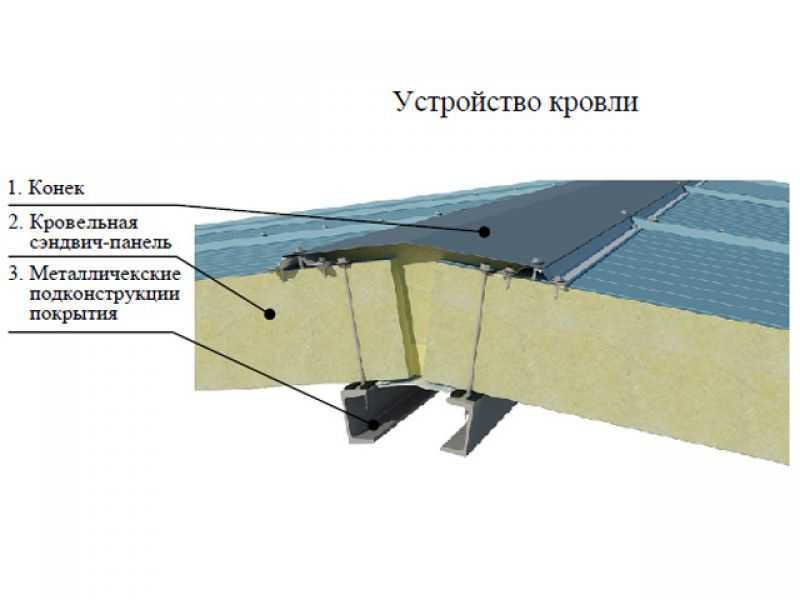

10. Конек кровли
Узлы стеновых сэндвич-панелей
1.1. Устройство цоколя
| ФЭС-1 |
| ФЭС-2 |
| ФЭС-5 |
| ФЭС-8 |
1.2. Устройство цоколя
| ФЭС-2 |
| ФЭС-3 |
| ФЭС-4 |
| ФЭС-9 |
1.3. Устройство цоколя
| ФЭС-1 |
| ФЭС-6 |
| ФЭС-7 |
| ФЭС-8 |
1.4. Устройство цоколя
| ФЭС-1 |
| ФЭС-8 |
| ФЭС-9 |
2.1. Стык панелей, горизонтальный монтаж (на металлической стойке и на ж/б колонне)
| ФЭС-10 |
2.2. Стык панелей (на ж/б колонне через фахверк и при вертикальном монтаже)
| ФЭС-10 |
| ФЭС-13 |
2.3. Стык панелей (разная толщина)
| ФЭС-15 |
| ФЭС-14 |
2.4. Стык панелей (деформационный шов)
| ФЭС-11 |
| ФЭС-12 |
3.1. Угловой стык панелей (наружный угол, горизонтальный монтаж)
| ФЭС-16 |
3.2. Угловой стык панелей (наружный угол, вертикальный монтаж)
| ФЭУ-1 |
| ФЭС-17 |
3.3. Угловой стык панелей (наружный угол, вертикальный монтаж)
| ФЭС-17 |
| ФЭС-18 |
| ФЭС-19 |
| ФЭС-22 |
3.4. Угловой стык панелей (внутренний угол)
| ФЭС-19 |
| ФЭС-20 |
| ФЭС-21 |
4. Обрамление панели
| ФЭС-23 |
5.1. Обрамление окна/двери (верхнее сечение)
| ФЭУ-2 |
| ФЭС-24 |
| ФЭС-25 |
| ФЭС-27 |
| ФЭС-28 |
5.2. Обрамление окна (нижнее сечение)
| ФЭУ-2 |
| ФЭС-25 |
| ФЭС-26 |
| ФЭС-27 |
| ФЭС-28 |
5.3. Обрамление окна/двери (боковое сечение)
| ФЭУ-2 |
| ФЭС-25 |
| ФЭС-27 |
| ФЭС-28 |
6.1. Обрамление проема ворот (секционные ворота)
| ФЭС-30 |
| ФЭС-32 |
| ФЭС-33 |
6.2. Обрамление проема ворот (секционные ворота)
| ФЭС-29 |
| ФЭС-30 |
| ФЭС-31 |
6.3. Обрамление проема ворот (распашные ворота)
| ФЭУ-1 |
| ФЭС-34 |
Узлы кровельных сэндвич-панелей
7.1. Парапет (примыкание к стеновым сэндвич-панелям)
| ФЭК-1 |
| ФЭК-2 |
| ФЭК-3 |
| ФЭК-7 |
| ФЭК-8 |
| ФЭК-12 |
7.2. Парапет (коньковое примыкание кровельных сэндвич-панелей к стеновым сэндвич-панелям)
| ФЭК-1 |
| ФЭК-2 |
| ФЭК-3 |
| ФЭК-6 |
| ФЭК-12 |
7.3. Парапет (торцевой продольное примыкание кровельных сэндвич-панелей к существующей стене)
| ФЭК-4 |
| ФЭК-7 |
| ФЭК-12 |
7.4. Парапет (коньковое примыкание кровельных сэндвич-панелей к существующей стене)
| ФЭК-4 |
| ФЭК-6 |
| ФЭК-12 |
8.1. Карнизный свес кровли, водосточный желоб.
| ФЭК-9 |
| ФЭК-10 |
| ФЭК-11 |
| ФЭК-12 |
| ФЭК-15 |
| ФЭС-22 |
| ФЭУ-1 |
8.2. Карнизный свес кровли.
| ФЭК-12 |
| ФЭК-13 |
| ФЭК-14 |
| ФЭК-15 |
| ФЭС-22 |
8.3. Стык панелей по длине (удлинение панелей).
| ФЭК-16 |
9.1. Свес кровли (конек односкатной кровли).
| ФЭК-12 |
| ФЭК-17 |
| ФЭК-18 |
9.2. Свес кровли (конек односкатной кровли).
| ФЭК-12 |
| ФЭК-13 |
| ФЭК-14 |
| ФЭК-17 |
9.3. Торцевой свес кровельной сэндвич-панели (ветровая планка).
| ФЭУ-1 |
| ФЭК-12 |
| ФЭК-19 |
| ФЭК-20 |
9.4. Торцевой свес кровельной сэндвич-панели (ветровая планка) с вылетом кровельной панели.
| ФЭУ-1 |
| ФЭК-8 |
| ФЭК-12 |
| ФЭК-14 |
| ФЭК-19 |
9.5. Торцевой свес кровельной сэндвич-панели , деформационный шов.
| ФЭК-8 |
| ФЭС-11 |
| ФЭК-12 |
| ФЭК-19 |
| ФЭК-21 |
10. Конек кровли.
Условия для планирования возведения крыши
При обустройстве учитывается:
- Уклон.
- Нагрузка, создаваемая снегом.
- Ветровое давление.
- Вероятные направления воздушных потоков.
Атмосферные нагрузки нужно рассматривать с учетом региона проживания, вероятных отклонений от средних климатических норм. По этим данным можно определить, какой уклон крыши потребуется.
Необходимые инструменты
Обустройство крыши сопряжено с выполнением следующих работ:
- Конфигурирование панелей, придание формы, обеспечивающей плотность прилегания.
- Транспортировка к месту монтажа.
- Герметизация зазоров.
- Подготовка технологических отверстий.
- Установка механического крепежа.
Необходим следующий инструмент:
- Ножовка. Альтернатива – электроножницы или дисковая пила.
- Захват вакуумного или механического типа.
- Шуруповерт, дрель с комплектом насадок.
- Киянка из полимерного материала.
- Ручной инструмент для измерений.
- Монтажный пистолет.
Расчёт нагрузки
Когда известны уклоны, габариты скатов, можно понять ветровые и снеговые нагрузки, которые будут воздействовать на крышу.
- Снеговая нагрузка определяется умножением нормативной массы снежных осадков на показатель, учитывающий уклон крыши. Этот показатель равен единице, если угол не более 25 градусов, 0.7 – от 25 до 60 и 0, если больше 60. Установить местность, в которой располагается строительная площадка, можно, оценив климатическую карту, подготовленную метеорологической службой.
- Определение ветровой нагрузки. Сильный ветер способен спровоцировать серьезные разрушения: от срыва отдельных сегментов кровли до опрокидывания всей конструкции. Причина таких разрушений – разделение ветровых потоков по горизонтали и вертикали, формирование силы, приложенной по разным векторам. Ветровую нагрузку можно определить, если перемножить следующие показатели:
- Коэффициент пульсаций.
- Показатель аэродинамики, определяющийся геометрией объекта.
- Нормативное значение ветрового давления, определенное для местности.
Понять, в каком ветровом районе находится здание можно, взглянув на ветровую карту страны.
После расчетов можно определить позиции промежуточных прогонов, способствующих максимальному увеличению несущей способности панелей СИП.
При какой погоде можно работать
Для СИП характерна минимальная масса, но большая парусность, из-за которой недопустима установка, если скорость ветра превышает 9 метров в секунду. Отрицательные температуры – не помеха, однако, при уплотнении стыков герметиком недопустима температура ниже +4 градусов.
Если идет дождь, сгустился туман, поверхности стали скользкими, укладывать кровлю нельзя, это требование безопасности.
Монтаж сэндвич-панелей на крышу
Перед установкой сэндвич-панелей на кровельное основание следует приготовить специальные инструменты и ознакомится с инструкцией.
Необходимые инструменты и материалы
Поскольку при строительстве кровли из сэндвич-панелей материал приходится резать и закреплять, а стыки — герметизировать, нужно заранее приготовить специальные инструменты.
Резку трёхслойных панелей лучше выполнять одним из следующих приспособлений:
- электрические ножницы;
- пила с мелкими шипами (для холодной резки);
- станок с режущим диском.
Электрические ножницы быстро и без порчи материала разрезают сэндвич-панели Кроме аппарата для резки в процессе монтажа сэндвич-панелей понадобятся:
- механический или вакуумный захват, который поможет переносить материал;
- длинные саморезы из стали (нержавеющей или углеродистой) со сверлом на конце и шайбы к ним;
- уплотнитель из синтетического каучука как герметик для крепёжных отверстий;
- электрическая дрель (или шуруповёрт), чтобы закручивать элементы крепежа.
Обрешётка под сэндвич-панели
Основанием для крепления трёхслойного материала может быть обрешётка нескольких типов:
- деревянная;
Деревянная обрешётка считается безопасным, но недолговечным вариантом, так как подвержена порче насекомыми
- металлическая;
Металлическая обрешётка гораздо популярнее тяжёлой железобетонной и недолговечной деревянной, если нужно построить кровлю из сэндвич-панелей
- железобетонная.
Железобетонная обрешётка очень прочна, но оказывает на стены дома сильное давление
Таблица: достоинства и недостатки типов обрешётки под сэндвич-панели
| Вид обрешётки | Плюсы | Минусы |
| Деревянная | Небольшая стоимость, безвредность, низкая проводимость тепла, простота сборки | Большой риск воспламенения, вероятность порчи насекомыми |
| Железобетонная | Застрахованность от ржавления, низкая теплопроводность, отсутствие необходимости в значительном утеплении, приемлемая цена, прочность, продолжительный срок службы | Огромный вес |
| Металлическая | Лёгкое и быстрое сооружение, универсальность, постоянство формы (не даёт усадки и поэтому не покрывается трещинами), повышенная прочность, длительная эксплуатация | Высокая стоимость (однако она ниже, чем у железобетонной конструкции), необходимость в обработке средством против ржавления (например, краской), большая теплопроводность, обязывающая применять негорючий теплоизолятор |
Расстояние между элементами каркаса должно быть таким, чтобы панели можно было фиксировать в 5 см от края, а под областью состыковки плит обязательно находилась опора.
Процесс монтажа
Укладку сэндвич-панелей на кровлю выполняют поэтапно:
- Панель транспортируют на крышу, прицепив к ней вакуумные присоски. В точках крепления подъёмного механизма к поверхности материала удаляют защитную оболочку.
Для перемещения сэндвич-панелей всегда используют специальный подъёмный механизм, например, вакуумные присоски
- Первую трёхслойную плиту саморезами закрепляют на свесе в левом углу кровельного ската. Крепёжные элементы располагают строго перпендикулярно и закручивают шуруповёртом без чрезмерного нажима.
Сэндвич-панели разрешается монтировать только в направлении от карниза к коньку
- У плиты, которая будет уложена выше первой, снизу обрезают кусок стальной обшивки. Его ширина должна практически соответствовать нахлёсту панелей (см. п. 4). Слой утеплителя под удалённым металлом обязательно убирают. Выступающий край верхнего металлического листа сэндвич-панели смазывают герметиком.
- Вторую плиту фиксируют выше первой. Состыковку панелей выполняют с нахлёстом в 30 см, когда кровельный скат наклонен до 10°, или в 20 см, если крыша построена под углом 10–20°. Саморезы вкручивают в места пересечения плиты с каркасом и область совмещения двух панелей.
Место состыковки двух панелей должно приходиться на кровельный прогон
- Выложив первый ряд материала, перпендикулярный коньку, рядом монтируют второй. Перед этим в выемки замков с внутренней стороны закладывают герметик. Соединение двух рядов материала осуществляется с помощью и пазов, и крепежей, закручиваемых в зоны соприкосновения плит с обрешёткой.
- Последующие ряды из сэндвич-панелей выкладывают по той же схеме. После крепления доборных элементов все области примыканий замазывают герметиком.
Для соединения панелей по бокам используют саморезы, которые закручивают в места пересечения материала с обрешёткой
Кровельные сэндвич-панели и их отличия от стеновых, пошаговая инструкция монтажа
Основное отличие кровельных панелей в рельефе. Их наружная сторона имеет ярко-выраженные рёбра. Это позволяет более точно подогнать элементы даже на покатой крыше, укладывая их внахлёст. Сейчас попробуем понять, как это делается.
Алгоритм действий при укладке кровельных панелей
Теперь рассмотрим все действия на примерах, которые помогут понять, чем отличается монтаж кровельных сэндвич-панелей.
Иллюстрация Описание действия Подъём кровельных панелей можно осуществлять на обычных удавках. Здесь можно не волноваться, ничего при транспортировке не помнётся и панель не повредится – проверено многократно После того, как стропы убраны, необходимо накинуть верхнюю часть поднятой панели на уже уложенную. Именно этот элемент изделия отвечает за герметичность продольного шва и отличает кровельную панель от фасадной Плёнка снимается сразу после того, как полоса уложена на место. Если дать ей полежать, то после воздействия атмосферных явлений, удалить покрытие будет очень сложно Фиксация осуществляется на те же саморезы, длиной 13,5 см. По поводу шага отметим, что примерное расстояние между метизами – через два ребра на третье
Можно сделать его немного шире Очень важно не забывать о необходимости использования демпферной ленты В зависимости от производителя сэндвич-панелей, саморезы следует вворачивать в ребро или же, наоборот, во впадину. Не стоит лениться прочесть рекомендации изготовителя перед началом работ В конце останется лишь пропенить шов и закрепить по ребру крыши металлический конёк, который не даст воде попасть внутрь во время дождя
Если даже у одного из бригады имеется опыт укладки подобного строительного материала, работа пойдёт достаточно быстро. На кровле достаточно всего трёх человек.
Как выполнить поперечные стыки, если они необходимы
Чем хороши кровельные панели – это возможностью идеальной стыковки как продольной, так и поперечной. Но если о продольном монтаже уже было сказано, то к поперечной стыковке элементы требуется подготовить. В случае, если панели оказались короче, чем сама кровля, необходимо отмерить нужную длину и начинать укладку с нижней части. Вторая полоса, которая будет находиться выше по скату, отрезается длиннее, чем это необходимо, примерно на 15 см. После этого панель переворачивается, а с внутренней стороны металл разрезается, уже по необходимой длине, и убирается вместе с утеплителем. Верхнюю лицевую сторону при этом трогать нельзя.
После того, как панель будет поднята на крышу, она укладывается внахлёст на нижнюю. В результате, попадание воды под такой стык исключается. Предлагаем вашему вниманию несколько примеров монтажа стыков кровельных сэндвич-панелей.
