Шаг 8: Проверка сметы на достоверность
После составления сметы на монтаж монолитных перекрытий необходимо провести ее проверку на достоверность. Это важный шаг, который позволит исключить возможные ошибки и убедиться в правильности расчетов.
Для проверки сметы на достоверность рекомендуется выполнить следующие действия:
- Проверить правильность использования стоимостей материалов и работ. Убедиться, что указаны актуальные цены и не допущены ошибки при расчетах.
- Сравнить смету с аналогичными проектами, выполненными ранее. При необходимости, скорректировать расчеты и стоимости в соответствии с конкретными требованиями и условиями.
- Убедиться, что смета учитывает все необходимые работы и материалы для монтажа монолитных перекрытий. Проверить, нет ли пропущенных позиций или недочетов.
- Проверить правильность расчета объемов работ. Убедиться, что все расчеты проведены в соответствии с проектной документацией и нормативами.
- Проверить суммарные затраты по смете. Убедиться, что бюджет на монтаж монолитных перекрытий вписывается в общий бюджет проекта и не превышает установленные ограничения.
После проверки сметы на достоверность рекомендуется проконсультироваться с опытными специалистами или заказчиком. Они могут предложить дополнительные советы и рекомендации по улучшению сметы.
Для удобства проверки сметы на достоверность можно использовать электронные таблицы или специализированные программы, которые автоматизируют расчеты и позволяют быстро выявить возможные ошибки.
Расчет стоимости материала
Состав бетона
Назвать точные расценки на бетон невозможно, так как стоимость варьируется в зависимости от следующих факторов:
- Выбранный наполнитель. Если в состав смеси из цемента и песка входит гравий, то оплата колеблется в пределах от 3,5 до 4 тыс. руб., при добавлении гранита расценки вырастают на 200 руб. за один кубический метр. При этом необходимо учитывать, что более дорогой материал повышает прочность, важную при строительстве промышленных, многоэтажных строений.
- Наличие добавок, с помощью которых осуществляется заливка зимой или увеличивается водостойкость. Введение дополнительного материала в смесь, чтобы обеспечить хорошую гидратацию при пониженной температуре, сильно повышает финансовые затраты.
- Класс крупных заполнителей. Плата за квадратный метр меняется несущественно.
Примерная рыночная стоимость различных марок бетона, в зависимости от качества, представлены в таблице:
Марка | Стоимость, руб. |
М100 | 2900 |
М150 | 3250 |
М200 | 3450 |
М250 | 3600 |
М300 | 3700 |
М350 | 3800 |
М400 | 3900 |
М450 | 4000 |
М550 | 4150 |
Можно замесить бетон самостоятельно вручную, тогда расходы удастся снизить и дополнительно сэкономить на поставке, отказавшись от аренды машины миксера. Примерная цена материалов, которая может разнится в зависимости от региона представлена в таблице ниже:
Компонент состава | Необходимое количество для получения 1м3 бетона, м3 | Стоимость, руб |
Песок | 0,3 | 166 |
Цемент | 0,1 | 466 |
Щебень | 0,6 | 444 |
Вода | 0,06 | — |
Итоговый материал | 1 | 1076 |
Как проводят расчет полной стоимости?
Цена заливки готового материала зависит от следующих параметров:
- качество проделанной работы;
- метод заливки (вручную или с помощью миксера);
- нахождение компании-производителя;
- погодные условия.
Ценовая политика будет разниться от типа услуги: построение лестниц, заливка полов в многоэтажном доме, в гараже, стройка опалубки, колонн. Если работа требует только уложить основание, то примерная цена за 1м3 составит 5—6 тыс. руб., при необходимости обустройства перекрытий расценки увеличиваются на 500—1000 руб. В зависимости от выбранной компании, оплата 1 квадратный метод может разниться на 1000—1500 руб. в различные стороны.
Безбалочный тип монолитного перекрытия
В основе безбалочной монолитной конструкции лежит сплошная плита, которая опирается на колонны. В таком типе перекрытия по сравнению с ребристым типом упрощается устройство опалубки. Можно придавать разнообразные архитектурные формы монолитным капителям. Толщина плиты принимается в пределах от 1/30 до 1/35 большего пролета. Безбалочные перекрытия дают возможность использовать объем перекрытия и являются экономически выгодней, если пролет не более 6 м с квадратной сеткой колонн и равномерно распределенными тяжелыми нагрузками на монолитное перекрытие. Безбалочный тип монолитного перекрытия более востребован в промышленном и жилом строительстве в случае устройства гладкого потолка.
Расчет прочности монолитной плиты перекрытия
Произвести расчет перекрытия поможет специальная компьютерная программа, но она не может учитывать абсолютно всех нюансов, таких как характеристики арматуры и бетона. В любом случае требуется непосредственное участие проектировщика. Если не произвести для монолитного перекрытия профессиональный расчет, оно рискует быть недостаточно прочным или непомерно затратным.
Однако если вы решили взять все в свои руки и не обращаться к специалистам, то ниже можете ознакомиться с тем, как правильно рассчитать монолитное перекрытие.
Как правило, прочностный сводится к сопоставлению двух факторов:
Для того чтобы рассчитать нагрузку на монолитную плиту перекрытия лучше всего обратиться за помощью к профессионалам или специальным программам.
- Нагрузок, которые действуют в плите.
- Прочности армированных сечений плиты.
Первое значение должно быть меньше второго.
Разберемся сперва, как рассчитать нагрузку на монолитное перекрытие.
Имеем следующие постоянные:
Собственный вес пола, толщина которого 50-100 мм (стяжка, к примеру) – 2,2 т/м2 × 1,2 = 2,64 т/м3 (если пол 50 мм – 110 кг/м3).
Свой вес с комплектом надежности по нагрузке 205 т/м3 × 1,2 = 2,75 т/м3 (если плита 200 мм – 550 кг/м3).
Приведем перегородки из кирпича к площади перекрытия. Вес одного погонного метра перегородки, высота которой 3 м: 0,12м × 1,2 × 1,8 т/м3 × 3 м = 0,78 т/м. При шаге перегородок, к примеру, 4 м получается приблизительно 0,78/4 = 0,2 т/м2, получим вес перегородок, равный 300 кг/м2.
Расчет временной нагрузки: 150 × 1,3 = 195 кг/м2.
Расчет полной (максимальный уровень) нагрузки выглядит так: 550+110+300+195=1150 кг/м2.
Таким образом, для эскизных расчетов примем нагрузку, равную 1,2 т/м2.
Далее необходим расчет моментных усилий в сечениях перекрытия. Моментных – потому что на 95% изгибающие моменты определяют армирование изгибных плит. Какие сечение испытывают нагрузку? Участок центра плиты (середина пролета).
Изгибающие моменты в квадратной плите в каждом направлении А и В приблизительно могут быть вычислены как Mа=Mb = ql^2/23. Можно рассчитать несколько значений для частных случаев:
Плита в плане 4 × 4 м – Mа=Mb = 0,8 т/м.
Плита в плане 5 × 5 м – Mа=Mb = 1,3 т/м.
Плита в плане 6 × 6 м – Mа=Mb = 1,9 т/м.
Проводимые работы
Ориентировочные расценки по основным строительным направлениям, связанным с укладкой бетона, представлены в таблице:
Бетонные работы | Примерная цена за 1 м3/1 м2 |
Заливка, укладка с помощью машины | 640 |
Заливка бетона, укладка вручную | 2500 |
Шлифовка | 200 |
Обустройство фундамента частного дома с толщиной бетона менее 0,5 м | 2500 |
Заливка лестничного пролета | 2500 |
Установка опалубки | 1000 |
Бетонирование террас | 1500 |
Бетонный балкон | 2000 |
Бетонные полы в квартире со шлифовкой машиной | 1200 |
Бетонный пол с упрочнением | 1600 |
Армирование | 800 |
Дополнительно плюсуется поставка к месту строительства, примерная стоимость которой колеблется от 3000 до 4800 за один м3. Рабочие за заливку берут в пределах 15 тыс. руб за 8 ч. работы. Прежде, чем принять заказ в работу, компания, предоставляющая услуги, должно оговорить цену за подъем бетона на высоту, если того требует проект.
Монолитное строительство
Компания ПТК «ПРОМ БЕТОН» с 2011 года силами собственных специалистов (как Генподрядчик), оказывает полный перечень дополнительных услуг связанных с монолитным строительством в Москве и Московской области
Выгода заказа монолитных работ от производителя бетона – очевидна! Наши специалисты имеют приоритетную круглосуточную поддержку со стороны заводов компании, это касается услуг лаборатории, отгрузки и доставки растворов собственным автотранспортом (в том числе и бетононасосов), а самое главное, что наши цены на используемые материалы (такие как – бетонные смеси), всегда будут заметно ниже, чем у конкурентов! Немало важно, что полную ответственность за весь комплекс работ, от производства бетонных смесей до сдачи монолитной конструкции, будет нести – одна организация!
Составление сметы с учетом стоимости материалов и работ
Составление сметы на монтаж плит перекрытия предполагает учет как стоимости материалов, так и выполнения самой работы. Для правильного составления сметы необходимо учитывать следующие шаги:
- Определение общей площади плит перекрытия. Для этого необходимо провести замеры помещений, где будет производиться монтаж, и вычислить площадь перекрытий.
- Определение типа и количества плит перекрытия. В зависимости от проекта и требований можно выбрать различные типы плит перекрытия. На основе площади и типа плит определяется необходимое количество для заказа.
- Расчет стоимости материалов. Составление сметы предполагает учет стоимости всех необходимых материалов для монтажа плит перекрытия. Это включает в себя стоимость плит, крепежных элементов, клеев и грунтовок.
- Оценка стоимости работ. Для составления сметы необходимо учесть стоимость работ по монтажу плит перекрытия. В расчет включаются затраты на подготовительные работы, установку и монтаж плит, а также часы работы профессионалов.
- Учет дополнительных затрат. При составлении сметы необходимо учесть возможные дополнительные затраты, такие как доставка материалов, аренда специальной техники и пр.
- Составление и оформление сметы. После проведения всех необходимых расчетов, смета должна быть оформлена в удобной и понятной форме. Это может быть таблица, включающая все расходы на материалы и работы, а также указание общей суммы затрат и сроков выполнения работ.
Пример составления сметы на монтаж плит перекрытия:
Наименование работ | Количество | Цена за единицу | Стоимость |
---|---|---|---|
Монтаж плит перекрытия | 100 м2 | 3500 руб/м2 | 350 000 руб |
Плиты перекрытия | 100 шт | 5000 руб/шт | 500 000 руб |
Клей для плит | 5 кг | 300 руб/кг | 1500 руб |
Крепежные элементы | 1 упаковка | 500 руб/уп | 500 руб |
Грунтовка | 3 л | 200 руб/л | 600 руб |
Итого: | 852 600 руб |
В приведенном примере указаны основные позиции сметы, включая работы, материалы и стоимость каждой позиции. Общая сумма затрат указана в конце таблицы. При составлении своей сметы необходимо учесть все основные и дополнительные затраты, чтобы получить точную и понятную смету на монтаж плит перекрытия.
Шаг 1: Определение объема работ
Первым шагом в составлении сметы на монтаж монолитных перекрытий является определение объема работ, которые требуется выполнить. Для этого необходимо учесть следующие факторы:
- Тип перекрытия: определите, какой тип монолитного перекрытия будет монтажироваться. Это может быть монолитное железобетонное перекрытие, пустотное железобетонное перекрытие или другой тип.
- Площадь: измерьте площадь помещения, для которого требуется установка монолитного перекрытия. Учтите все доступные зоны, включая выступающие части стен и колонны.
- Высота: учитывайте не только основную высоту помещения, но и высоту монолитного перекрытия, которое будет устанавливаться.
- Дополнительные работы: определите, будут ли требоваться дополнительные работы, такие как устройство утепления или помещений для технических коммуникаций.
После определения этих факторов можно приступить к расчету объема работ и составлению сметы. Для этого рекомендуется использовать специализированные программы или обратиться к профессиональному специалисту, который поможет вам в этом процессе.
Расчет монолитного перекрытия: обратиться за помощью или одолеть самому?
Не вызывает сомнений, что оптимальным вариантом строительства монолитной плиты является его проведение в полном соответствии с планом. Расчет конструкции, который проводится специалистами, имеет некоторые преимущества:

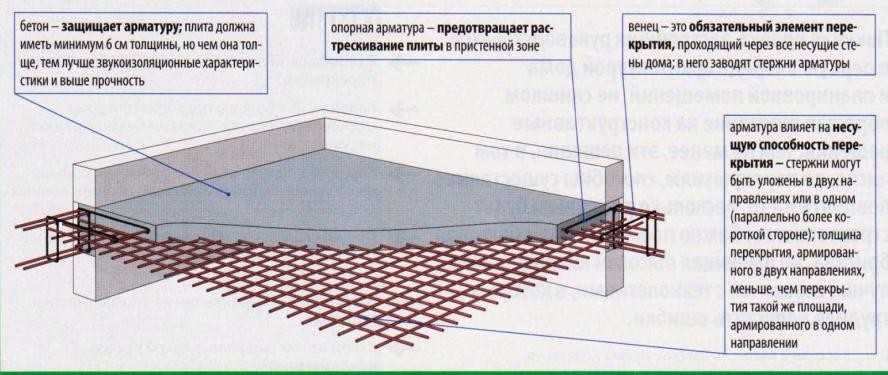

Схема монолитного армированного перекрытия: назначение элементов конструкции.
- Монолитное перекрытие имеет требуемую несущую способность.
- Количество и сортамент арматуры, толщина и марка , которые применяются в конструкции по расчету профессионалов, считаются оптимальными, что дает возможность обойти ненужный избыток материалов и чрезмерные затраты труда.
- Разработанная специалистами программа строительства разрешает опереть монолитную плиту не только на стены, но также и на отдельно взятые колонны, что во много раз расширяет свободу планировки дома. Причем армирование конструкции в местах его соприкосновения с колоннами во многом отличается от армирования обыкновенного перекрытия, поскольку в таких участках нужно устанавливать вспомогательные стержни арматуры усиления.
- В проекте произведен четкий расчет всех объемов работ, что значительно помогает облегчить устройство конструкции тогда, когда с целью выполнения работ вы решите обратиться в строительную компанию или к частной бригаде.
Но что делать в том случае, если вы по какой-то причине не можете обратиться к подобного рода специалистам? Попробовать самостоятельно рассчитать устройство и ? Конечно, вы можете предпринять такую попытку, но вряд ли сможете осуществить задуманное без наличия специального образования и навыков. Плюс к тому, при таких попытках от осознания того факта, что постичь такой расчет «в бравой кавалерийской атаке» не получается, многие поддаются панике и унынию.
Но не нужно отчаиваться, ведь вы строите свой собственный дом, а не торгово-развлекательный центра с помещениями размером 12 на 24 м, поэтому для в частном доме можно прибегнуть к стандартному решению. А за консультацией к специалистам вам стоит обращаться в тех случаях, если вы решите сделать ваше жилище с рядом из монолитных колонн и несущего перекрытия, или же в том случае, когда пролет перекрытия будет превышать 7 м.
Ребристые монолитные плиты являются системой перекрестных балок – основных и второстепенных, – которые соединяются монолитно между собой и поверху объединяющей их плитой.
Правила выбора бетона для заливки фундамента
Согласно существующим нормам, класс бетона, используемого для фундаментов, не может быть ниже В20 (м²50), для свай и ростверков допустимо применение В15 (м²00). Значение имеет не только прочность на сжатие, но и водопроницаемость бетона — для фундаментов используется марка не ниже W6. Обычно она сочетается с классом прочности В22,5(м³00) – вот она и является основной в малоэтажном строительстве.
Расчет стоимости бетона для фундамента
Готовый бетон класса В22,5 в разных регионах стоит в пределах 3750-4150 руб. Опираясь на рецептуру этой марки, попробуем посчитать его стоимость, если приготовить смесь вручную.
- При использовании цемента марки М500, пропорции песка и щебня по отношению к вяжущему будут такие: 1:2,4:4,3.
- Подставим вместо единицы вес мешка 50 кг, в таком случае песка надо будет 120 кг, а щебня 215 кг.
- Средняя стоимость мешка цемента 295 руб, песка – 0,25 руб. за кг, гранитного щебня фракции 10-20 – 1,35 руб. за кг.
- Подставляем цены и считаем: 295+120х0,65 +215х1,35 = 663,25 руб.
- На кубометр бетона м³00 уходит 6 мешков цемента М500, поэтому умножаем 663,25 на 6, и получаем 3980 руб.
Цены мы брали усреднённые, фактически получается то же самое, что и взять готовую смесь. Но при самостоятельном изготовлении бетона вам не придётся платить за доставку, а это в зависимости от дальности РБУ и количества смеси может составить более 10000 рублей.
Программа армирования монолитного перекрытия
Этап является весьма ответственным при возведении дома. От правильности его выполнения зависит не только несущая способность постройки, но и ее стоимость.
Армирование монолитного перекрытия производится в два слоя. Как основания применяются стержни арматуры А-500С 10 мм диаметром, которая кладется с шагом в 200 мм как в верхнем, так и нижнем слое. При помощи вязальной проволоки 1,2-1,5 мм диаметром стержни арматуры соединяются в сетки; они легко связываются друг с другом при помощи специального крючка. Арматурная сетка должна не доходить своими торцами до вертикальной опалубки по плоскости перекрытия на расстояние 20-25 мм.

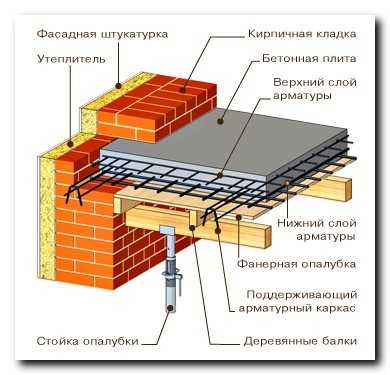

Схема армированного монолитного перекрытия
Сделать две основные арматурные сетки – только часть дела. Следующей стадией будет выполнение армирования плиты, то есть размещение сеток на требуемое расстояние по высоте. Отталкиваясь от того, что арматурная сетка должна защищаться слоем бетона 20 мм толщиной, по вертикали расстояние между слоями арматуры должно быть 105-125 мм. Для этого делаются специальные фиксаторы из арматуры диаметром 10 мм. Опорные нижние части и верхняя горизонтальная полка фиксатора имеют длину по 350 мм. Расчет длины вертикальных частей делают в зависимости от толщины перекрытия, так что они составляют от 105 до 125 мм.
Сделать такие фиксаторы из арматуры, как и другие детали армирования монолитного перекрытия, нетрудно при помощи гибочного приспособления, которое можно сделать самостоятельно. Размещаются фиксаторы разделения верхнего и нижнего слоя арматуры с шагом 1×1 м, каждый новый ряд в шахматном порядке от предыдущего. Причем фиксатор устанавливается под углом 10-15 градусов по отношению к главным стержням арматурного каркаса.
Что такое монолитная плита?
Такой фундамент состоит из бетона, в его конструкцию входит не только бетонное основание, но и армирующий каркас, гидроизоляция, песчаная подушка, которая защищает будущее строение от подземных вод. Дополнительно от разрушения фундамент защищает гидроизоляционный материал.
Рационально использовать в строительстве разновидность фундамента незаглубленного типа. Это дает возможность применять и возводить её в местностях со сложными видами грунта. Минимальная толщина монолитной плиты составляет 10 см, в ином случае конструкция фундамента непригодна для надежной опоры.
Опалубка
Чтобы сформировать полужидкую бетонную смесь в будущее перекрытие, необходимо изготовить опалубку. Купить опалубку инвентарную для перекрытия могут позволить себе только строительные организации. Для частного застройщика эти траты совершенно неприемлемы, поэтому для перекрытия изготавливалась опалубка своими руками.
Для уменьшения стоимости перекрытия, опалубку можно сделать переставной, заливая отдельные участки перекрытия, а после отвердения бетона переставлять ее на новый участок. Но этот процесс очень долгий, так как снятие опалубки рекомендуется производить примерно через неделю, когда бетон наберет 50% прочности.
Ускорить процесс поможет несъемная опалубка из профилированных стальных листов, уложенная на прогоны из металлических или деревянных балок. Но, при большой площади, листов потребуется много, а стоимость их придется включить в стоимость перекрытия, так как снять их будет практически невозможно.
Для строящегося дома было решено, как сделать опалубку недорогой, и в то же время, не затянуть процесс устройства перекрытия:
- для прогонов опалубки, установленных с шагом 500-600 мм, использовалась обрезная доска 200 х 50 мм, которая позже применена для устройства стропил двускатной кровли;
- стойки для прогонов были изготовлены из бруска 100 х 50 мм, впоследствии я его использовал для устройства обрешетки под кровлю из металлочерепицы;
настил изготовлен из досок 150 х 25 мм, которые были надежно укрыты плотным листовым полиэтиленом, оставшимся от упаковки газобетоннных блоков, впоследствии доски использовал для устройства верхнего перекрытия в некоторых помещениях мансарды.
Так как необходимо было перекрыть пролет 9 400 мм, еще на стадии проектирования было решено в середине пролета одновременно с перекрытием залить железобетонную балку, лежащую на двух колоннах. Несъемной опалубкой для балки послужили два швеллера высотой 200 мм, добавившие ей прочности. В результате получились два пролета по 4 600 мм, опалубка перекрытий раздельная, с общим армированием.
После устройства настила монтируются вертикальные детали опалубки, состоящие из готовых щитов, ширина которых примерно на 100 мм больше толщины перекрытия. Их просто можно прикрутить к стенам саморезами. Эти элементы должны удерживать бетонную смесь от растекания. Вдоль вертикальных щитов впоследствии устанавливаются листы экструдированного пенополистирола. Они послужат утеплением для торцов перекрытия.Продолжительность этого этапа оказалась невелика, так как я использовал щиты, применявшиеся еще при устройстве ленточного фундамента и перекрытия первого этажа.
Будущие проемы для шахт вентиляционных каналов, а также для лестничного марша необходимо тщательно разметить и ограничить вертикальными элементами опалубки, изготовленными из брусков 100 х 50 мм.
Опалубка под монолитное перекрытие из железобетона
Настил я накрыл полиэтиленом, который прикрепил к доскам при помощи строительного степлера. Стыки проклеил канцелярской клейкой лентой. Укрывать доски нужно тщательно по двум причинам:
- чтобы не допустить потерю воды и изменение водоцементного отношения бетонной смеси;
- с целью сохранить доски настила чистыми и пригодными к дальнейшему использованию.
Поверхность опалубки под монолитное перекрытие необходимо тщательно изолировать
Вентиляционные каналы, выполненные в несущей стене, я огородил коробами из досок и брусков. Монтажной пеной были заполнены все щели и неплотности.
Устройство опалубки заняло пять полных дней, при этом почти все работы я производил сам. Иногда мне требовалась помощь старшего сына.
Как составить смету на монтаж монолитных перекрытий?
Составление сметы на монтаж монолитных перекрытий является важным этапом при подготовке проекта и позволяет определить стоимость работ и необходимые материалы. Ниже приведена пошаговая инструкция по составлению сметы на монтаж монолитных перекрытий.
1. Определение объема работ
Первым шагом необходимо определить объем работ, которые будут выполняться при монтаже монолитных перекрытий. Это включает в себя определение площади перекрытий, количество этажей, тип используемых материалов и дополнительные работы, такие как устройство армирования и прокладка коммуникаций.
2. Расчет стоимости материалов
После определения объема работ необходимо провести расчет стоимости материалов. Для этого необходимо составить список необходимых материалов и их количество
Важно учесть все детали и особенности проекта, такие как размеры и тип перекрытий, требования к прочности и теплоизоляции
3. Определение стоимости работ
Далее необходимо определить стоимость работ, которые будут выполняться при монтаже монолитных перекрытий. Это может включать в себя оплату труда рабочих, стоимость использования специализированной техники и другие затраты, такие как доставка материалов и оплата услуг подрядчиков.
4. Учёт дополнительных расходов
Помимо стоимости материалов и работ, необходимо учесть дополнительные расходы, такие как налоги, комиссии банков и другие непредвиденные затраты. Рекомендуется добавить к общей сумме сметы небольшую резервную сумму, чтобы предусмотреть возможные изменения в проекте или неожиданные расходы.
5. Формирование сметы
После расчета всех затрат необходимо сформировать смету на монтаж монолитных перекрытий. Смета должна содержать список работ и материалов, их количество и стоимость, а также указание дополнительных расходов и общей суммы. Рекомендуется оформить смету в виде таблицы для удобства восприятия.
6. Проверка и актуализация сметы
Перед окончательным представлением сметы необходимо проверить ее на правильность и актуализировать, если требуется. Рекомендуется проконсультироваться с опытными специалистами или использовать шаблоны сметы для уверенности в корректности расчетов.
Составление сметы на монтаж монолитных перекрытий требует внимания к деталям и учета всех факторов, которые могут повлиять на стоимость и качество работ. Соблюдение данной инструкции поможет составить точную и надежную смету, которая будет гарантировать успешное выполнение проекта.
Как армировать?
Нагрузка на безбалочные монолитные панели идет вертикально вниз и распространяется пропорционально по всей площади. Выходит, что верхняя сторона армирующего каркаса берет на себя сдавливающие нагрузки, а нижний – растягивающие. Прутки укладывают в опалубочную конструкцию и связывают друг с другом посредством мягкой вязальной проволоки. Для нижележащего остова практикуют толстые металлические стержни. Верхний слой составляют прутья с меньшим сечением.
При высоте конструкции монолитного перекрытия от 180 до 200 миллиметров длина перекрываемого пролета способна простираться до 6 метров. В подобных панелях дистанция между нижней и верхней армирующими сетками выдерживают интервал 100–125 мм. Для этого практикуют фиксаторы, которые делают из остатков арматуры диаметром 10 миллиметров. Длинные стержни выгибают в форме буквы «Л» и размещают с интервалом в один метр. В местах, где требуется упрочнение панели перекрытия, дистанцию уменьшают до 40 см. Как правило, это середина зоны сопряжения с опорами и области наибольшей нагрузки.
Под нижележащим армирующим каркасом панели должен сохраниться пласт бетона приблизительно в 25–30 миллиметров либо немного больше. Аналогичным слоем заливается верхняя армирующая сетка. Для выдерживания этого размера под места перекрещивания нижних прутков арматуры ставятся пластмассовые подставки с интервалом примерно один метр. Такие приспособления реализуются в магазинах стройматериалов. Их можно заместить брусками из древесины, приколоченными либо прикрученными к опалубке посредством саморезов. Если не зафиксировать их расположение подобным типом, то они способны всплыть при наполнении формы раствором бетона.
Межэтажные перекрытия. Балочные перекрытия
Обычно несущими составляющими конструкциями выступают балочные межэтажные перекрытия, находящиеся на одном расстоянии друг от друга. Пространство между ними занимают заполнители.
Балки делаются из железобетона, дерева, фасованного металлопроката. Следует учесть, что они должны обладать прочностью, чтобы справится со всеми нагрузками. Стоимость работ по укладке деревянных конструкций довольно невысокая. В этом случае не понадобятся сложные грузоподъемные машины, что тоже позволит сэкономить.

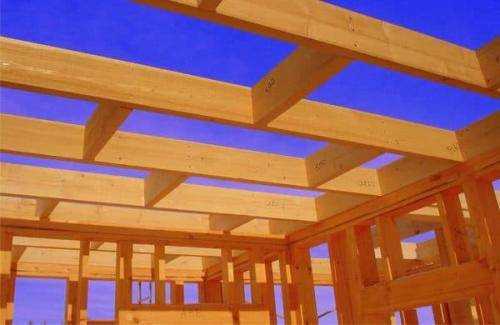

Из деревянных балок
Обычно для каркасных или деревянных жилых домов с небольшим количеством этажей используются балочные деревянные конструкции. Их не следует ставить на пролетах, ширина которых больше 5 м.
На верхней части брусовой конструкции кладется настил, выступающий полом. Если под конструкцией располагается жилое помещение, снизу его подбивают досками, образуя потолок. Пустота заполняется звуко- и теплоизолирующим материалом.
Преимущества выбора деревянных перекрытий в доме:
- Монтаж проходит просто и быстро вне зависимости от конфигурации. Использовать специализированную технику для покрытия из дерева не требуется;
- Удается получить легкую и прочную конструкцию по достаточно низкой цене.
Главным недостатком дома с деревянными перекрытиями считается высокая огнеопасность.
При неверной обработке этот материал со временем может подвергаться гниению и нашествию жучков-короедов.
Технология монтажа
Обычно монтаж перекрытий в доме, сделанном из бруса, происходит по следующим этапам:
Укладка изолирующей прокладки. Чтобы звуко- и теплоизоляция были качественными при устройстве перекрытия в деревянном доме, потребуется заполнение утеплителем. Их может послужить стружка, минеральная вата, керамзит, солома, пенопласт. Лучше отдавать предпочтение «ватным» матам. Они весят меньше, чем керамзит, что снижает нагрузку. С помощью волокнистой структуры воздух между комнатами легче проникает. Этот утеплитель имеет высокие изолирующие свойства.
Ребристые монолитные перекрытия
Плиты перекрытия в данной конструкции опираются на главные и второстепенные балки.
Монолитные ребристые конструкции, у которых есть балочные плиты, состоят из главных балок , второстепенных балок и плиты, которая объединяется с балками в монолитное одно целое. Основные балки имеют упор на колонны и могут располагаться в поперечном или же продольном направлении. Принимается пролет основных балок в границах от 6 до 8 м. Высота главных балок принимается равной 1/8-1/15 величины, которой обладает пролет, а ширина – ½ значения высоты. У второстепенных балок монолитной конструкции пролет равен 5-7 м, и устанавливается шаг второстепенных балок от 1,5 до 3 м. От назначения монолитного перекрытия зависит значение толщины плиты, но оно должно быть не менее 60 мм. Если предусматриваются значительные нагрузки, то толщину плиты можно увеличить до 120 мм.
Плиты перекрытия работают в коротком направлении, опираясь при этом на главные и второстепенные балки. Во время сооружения ребристое монолитное перекрытие требует немалых затрат материала и рабочей силы, по этой причине зачастую их заменяют .
с плитами, которые упираются по контуру, состоят из равной высоты балок, которые в перпендикулярных направлениях опираются на колонны, и из плит, связанных монолитно с балками. Принимается пролет балок величиной в границах от 4 до 6 м. В зависимости от назначения конструкции, ее размеров и нагрузки, принимается толщина плит. Она находится в пределах от 60 до 160 мм. Если сетка колонн одинакова, конструкции с плитами, которые опираются по контуру, могут стать менее экономичными, нежели монолитное перекрытие с балочными плитами.
