Перекрытие из профлиста и бетона

Процесс монтажа перекрытия

Первым делом следует осуществить тщательный расчет. Это необходимо как для использования профнастила для перекрытия, так и любого другого материала.

Чтобы выполнить верный расчет, необходимо учесть следующие данные:

  • точные размеры здания;
  • учет нагрузок, которые создает перекрытие.

С помощью этих данных, вы без труда подберете правильные размеры металлических балок и колонн. Можно сделать расчет деревянных балок перекрытия. но всё же, с профнастилом лучше использовать металлические балки.

Колонны изготавливаются из металлических труб с круглым или квадратным сечением. Для изготовления балок чаще всего применяют металлические двутавровые балки и швеллера.

Вы должны учитывать, какой профнастил используется при строительстве перекрытия. Ведь это напрямую влияет на шаг укладки балок, а также на выбранное для них сечение. Другими словами, металлопрофиль для перекрытий с большой высотой потребует меньшего шага для укладки балок. Чтобы выполнить наиболее точный самостоятельный расчет расстояния между балками, обратитесь к производителю профнастила.

В обязанности продавца входит предоставление вам всей необходимой информации о параметрах материала. Он должен рассказать вам об основных видах профнастила, его характеристиках, несущей способности и т.п.

Пример для расчета:

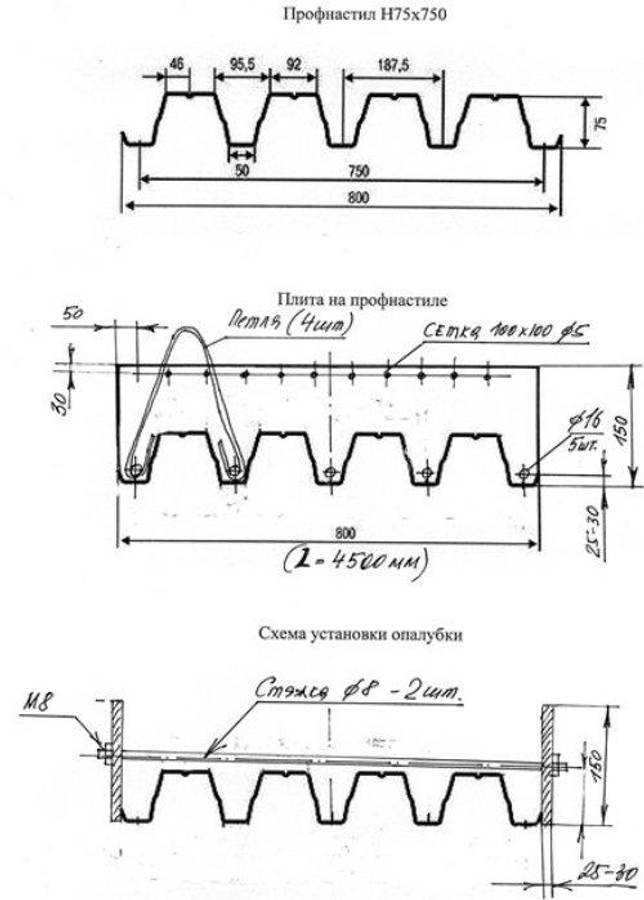

  1. К примеру, шаг укладки балок равен трем метрам. На профнастил нанесена маркировка ТП–75. Толщина листа – 0,9 миллиметра.
  2. При определении требуемой длины профнастила, советуем учитывать его опору не на две балки (распространенный вариант), а на три. Это позволит в будущем предотвратить прогиб листа.

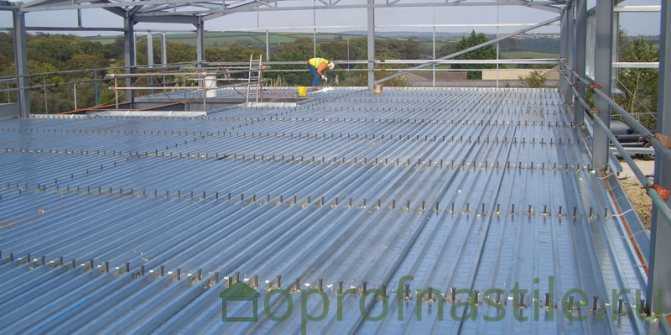

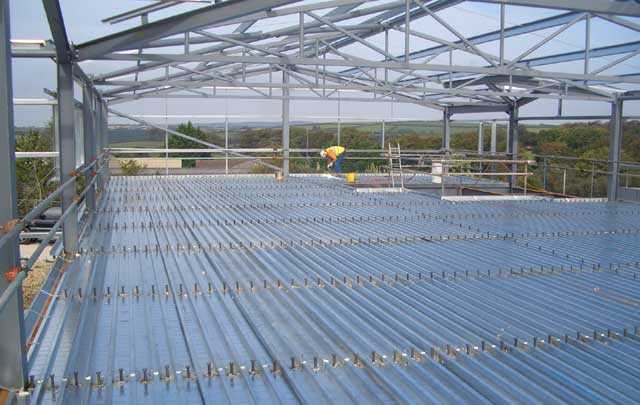

  3. Чтобы надежно закрепить лист на металлическое основание балки, используются саморезы на 32 миллиметра. Крепления снабжены усиленным буром. Бур позволяет создавать швеллера без использования предварительного просверливания дрелью. При этом саморезы называются бронебойными. Крепление выполняется в тех местах, где соединяются стык профлиста и перекрывающие балки. Например, если вы укладываете лист на три балки, то и крепление должно располагаться в трех точках. При укладке на две балки – в двух местах и т.п.
  4. Кроме крепления листов к балкам следует зафиксировать их в местах стыков. Для этого идеально подойдут бронебойные саморезы 32 миллиметра. Однако, их длина должна быть чуть меньше. Например, используйте саморезы на 25 миллиметров. Шаг вкручивания саморезов должен составлять не менее 40 сантиметров.

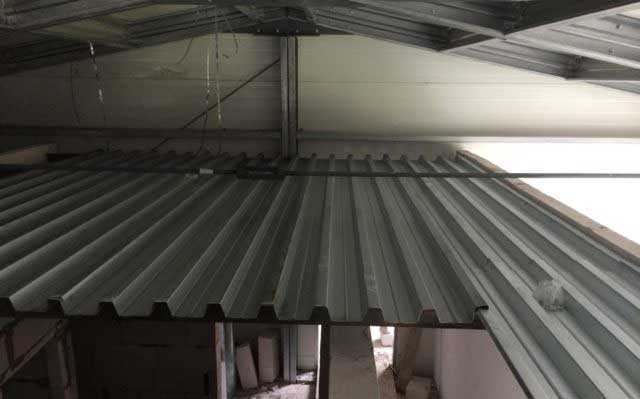

После завершения профнастильной опалубки, можно приступать к процессу укладки бетона. План перекрытия должен учитывать минимальную толщину этого перекрытия. Она, как правило, составляет 7-8 сантиметров без учета толщины самих листов. Наиболее популярной маркой бетона является М-25, которая обозначается также как М-350. Перед проведением бетонирования осуществить подготовительные работы для профнастила. Их суть заключается в том, что на нижнюю центральную часть каждого расположенного между балками пролета, следует установить палки. Они должны быть по всей высоте, начиная от пола и до самого профилированного листа. Установка палок необходима для того, чтобы предотвратить проседание профнастила от бетона. После того, как бетон высохнет – можно будет убрать временные опоры. Осуществляйте процесс бетонирования за один раз. Если же по каким-либо причинам вы не уложились за рабочий день, то выполните бетонирование одного пролета. При выполнении бетонирования в несколько этапов, запоминайте, за сколько дней высыхает каждый пролет. Это необходимо для того, чтобы вовремя убирать опоры из-под высохшего бетона. Учитывайте, что бетон становится прочным не сразу после его заливки. Необходимо наличие теплой погоды и срока в 10-11суток. Только тогда бетон достигнет примерно 80% требуемой прочности. Если работы производятся зимой – то высыхание бетона растянется на три или четыре недели. Осуществляя перекрытие крыши профнастилом в жаркую погоду, следует постоянно смачивать бетон. Это предотвратит испарение влаги под воздействием солнечных лучей на листы профнастила.

Как и многие другие строительные работы, бетонное перекрытие по профнастилу не представляет собой ничего особо сложного.

Перекрытие по профнастилу, пример на видео:

Цена на профнастил для опалубки перекрытий

Основные показатели, в первую очередь, интересующие покупателей, это цена, универсальность, технологичность и качество опалубочных систем. реализует опалубки, которые оптимально сочетают эти показатели. Вы можете купить как новую опалубочную систему, так и бывшую в употреблении, также мы можем скомбинировать в вашем заказе новые и уже использовавшиеся части. Также наши специалисты просчитают комплектацию, соответствующую вашим планам, сделают чертежи, смету, дадут консультацию по техническим вопросам. Также у них вы узнаете, какова окончательная цена на профнастил для опалубки перекрытий, ригели, балки, фанеру и прочие комплектующие. Для удобства и выгоды клиентов у нас проводятся акции, распродажи, вам может быть сделано специальное предложение.

Профильное и обычное перекрытие

Железобетонный пол на гофрокартоне — это отливка с использованием опалубки. Благодаря монолитному потолку можно получить готовый потолок. При этом не потребуется проводить дополнительных работ, связанных с отделкой или доработкой.

Любой профнастил зависит от профилей. Именно с их помощью можно создать ребристый участок. При этом значительно повысилась надежность перекрытия. Кроме того, значительно снижаются финансовые затраты на арматуру и бетон. Это экономит затраты на строительство.

Суть профнастила для пола выражается в том, что материал выполняет функцию несъемной опалубки. На него, в свою очередь, будет заливаться бетон. В этом случае опорой служит металлический каркас, состоящий из колонн и балок. Благодаря использованию конструкции можно смело возводить стены из легких материалов, обладающих небольшой прочностью.

Межэтажный профнастил накладывает определенную нагрузку на металлический каркас. При этом значительно снижается нагрузка на стены.

Перекрытие между этажами из гофрокартона имеет очень важное преимущество. При возведении огромного здания необходимо делать ленточный фундамент

Его использование связано с большими затратами на различные строительные материалы.

Нагрузка передается с пола на каркас — это сильно разгружает стены. В этих условиях снижается нагрузка на сам фундамент. Таким образом можно заменить ленточный фундамент на столбчатый. При этом не нужно будет тратить большие деньги на изготовление такого каркаса. Таким образом вы сэкономите не только финансы, но и время.

При использовании столбчатого фундамента следует помнить, что каждая из колонн сможет выдержать нагрузку только с одной стороны. Это связано с их расположением внахлест. Головы — это фундамент, на котором расположены самые легкие стены. Их заправляют небольшой решеткой. Для расчета сечения необходимо учитывать толщину стен и расстояние между столбами, составляющими фундамент.

Преимущества профлиста

Как самостоятельный строительный материал, оцинкованный профилированный лист имеет множество достоинств:

  • Относительно низкая цена, по сравнению с элементами опалубки для стандартных монолитных перекрытий.
  • Оцинкованная поверхность устойчива к образованию коррозии, из-за чего срок службы листов составляет до 30 лет и более.
  • Из приведённой выше таблицы видно, что материал обладает небольшой массой из расчёта на 1 м2.
  • Профнастил не горит и не выделяет токсических веществ при нагревании.
  • Материал представлен на рынке как в техническом исполнении, так и с различными вариантами порошковой окраски, что даёт свободу дизайнерам при оформлении интерьера.
  • Несмотря на пониженный расход металла, малый вес и невысокую стоимость, профнастил обладает внушительной несущей способностью (показатели несущей способности приводятся в таблице выше).
  • Конструктивный элемент обладает незначительным коэффициентом линейного температурного расширения.

Как рассчитать нагрузки на монолитное межэтажное перекрытие по профнастилу

Межэтажное перекрытие по профнастилу относится к особо важным элементам здания, поэтому к его обустройству предъявляются повышенные требования. Монтаж осуществляется только после того, как будут произведены все необходимые расчеты и разработана проектная документация на строительство монолитной межэтажной плиты.

При расчетах учитываются:

  • площадь проектируемого здания;
  • планируемые нагрузки на опорные балки, на само перекрытие и фундаментную часть здания;
  • вес элементов, используемых в железобетонной конструкции.

Вышеперечисленные показатели оказывают непосредственное влияние на выбор профилированных листов — учитывается толщина металла и высота гофры. Сечение стальной балки и колонны, диаметр арматуры для каркаса подбираются в соответствии с эксплуатационной нагрузкой и величиной пролета между опорами. Толщина слоя заливаемого бетона напрямую зависит от длины пролета. При расчетах эти два показателя берутся в соотношении 1 к 30. Например, при длине пролета 6000 мм толщина бетонной плиты должна составлять не менее 200 мм. Неправильные расчеты могут повлечь лишние расходы на строительство и не гарантируют безопасности жизни людей.

Что такое профнастил и где он применяется

Профнастилом называют оцинкованный или покрытый защитным лакокрасочным покрытием лист листового металла, прошедший обработку холодным прокатом. В процессе производства гладкий лист приобретает профильное сечение и прочность, благодаря сформированным прокатом рёбрам жёсткости.

Профнастил, используемый в качестве несъёмной опалубки маркируется буквой Н, сокращением от «несущий», следующая цифра  – высота волны в миллиметрах, далее указывается толщина листа.

Профилированный лист имеет разную толщину, материал защитно-декоративного покрытия.

В строительстве применяется как кровельное и стеновое покрытие, материал для устройства опалубки при бетонировании фундамента, перекрытий.

Из профнастила сооружают временные и постоянные ограждения (почитайте: установка временного ограждения строительной площадки), заборы.

Гибы придают металлу достаточную жёсткость для применения в несущих конструкциях зданий.

Специфика расчёта материала

Расчёт материала сводится к выбору:

  • диаметра армирующих элементов;
  • вида и размера сечения несущих металлических балок каркаса;
  • толщины, размера, вида профиля листа профнастила.

Монолитное перекрытие по профнастилу конструкционно относится к монолитному перекрытию по металлическим балкам. Балки жёстко связаны с металлическим каркасом здания, передают на стойки каркаса нагрузку от веса конструкции. Ребристое сечение перекрытия прочнее прямой поверхности.

Расход бетона на заливку квадратного метра выйдет меньше, итоговый вес конструкции снижается.

Расчёт конструкции должен проводиться проектировщиком с учётом всех суммарных нагрузок, включая все возможные статические и динамические нагрузки, собственный вес перекрытия. От принятого решения зависит шаг и сечение несущих балок, типоразмеры, толщина, марка профлиста.

Монолитное перекрытие по профнастилу своими руками ↑

Подготовка ↑

Заливка бетона по профлисту требует технически грамотного подхода к начальному этапу работы. Предварительно необходимо:

  • рассчитать усилия на основе точных размеров будущей постройки,
  • рассчитать с требуемым запасом прочности материал, из которого изготавливают каркас; подобрать вид металлопрофиля, определиться с размерами листа и толщиной материала; провести расчет сортамента арматуры, которая предназначена для устройства несущего каркаса.

Таким образом, подготовительный расчетный этап позволяет выяснить, какой необходим сортамент, номенклатуру металлических балок и колонн. Для колонн в качестве базового материала используют трубы из стали профильного сечения. Для изготовления балок используют металлические швеллера. От точности расчета монолитной системы зависит устойчивость всей конструкции.

Монтаж опалубки ↑

При выборе длины профнастила учитывают ряд важных моментов:

  • чтобы лист в дальнейшем не прогибался, опор должно быть три вместо двух; при коротких пролетах заливать бетон будет проще, так как давление при этом будет меньше.

Для крепления профлиста на металлическую основу обычно пользуются специальными саморезами , оснащенными усиленным буром. Благодаря такому усилению, саморез с легкостью проникает в швеллер. Причем совсем необязательно его заранее просверливать. Не зря же такой крепеж называется еще бронебойным.

Конструкция находится под воздействием очень высоких нагрузок, достаточно вспомнить, что бетон (чаще всего марки М-350) для заливки почти в 2,5 раза тяжелее, чем вода. Надежность опалубки во многом зависит от способа крепления профлистов. Листы рекомендуется крепить в местах соприкосновения с балкой бронебойными саморезами с шагом порядка 40 см. В местах нахлестов также следует зафиксировать отдельные листы друг с другом. Крепление выполняют саморезами меньшего размера и меньшим шагом – порядка 25 мм. Завершив укладку профиля, приступают к армированию перекрытия по профнастилу.

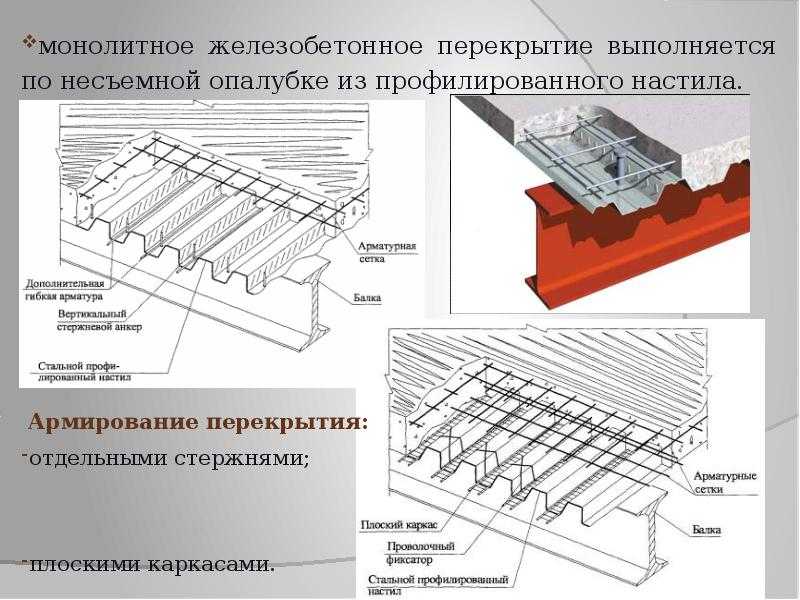

Специфика армирования ↑

Наличие несъемной опалубки не обеспечивает плите дополнительную прочность, в то время как в процессе эксплуатации бетон находится под воздействием больших нагрузок как на изгиб, так и на сжатие. Чтобы избежать возможных осложнений, сооружают внутренний каркас из металлических прутьев, которые укладывают во впадины профлиста. Выполняют также «верхнее» армирование, уложив трубы по гребням листов Таким образом, из продольных и поперечных составляющих создается объемный арматурный каркас. Его элементы либо сваривают, либо соединяют стальной проволокой.

Заливка бетона ↑

  • До начала бетонных работ профнастил усиливают дополнительными подпорками, которые устанавливают между опорными балками в середине пролетов. Профлист после этого не будет выгибаться под весом удерживаемой бетонной смеси. Опоры убирают не раньше, чем заливка успеет набрать марочную прочность. Бетон заливают поэтапно, так как забетонировать весь объем за раз проблематично. За рабочий день рекомендуется бетонировать конкретный пролет. Бетон должен выстояться пока не достигнет рабочий прочности. Летом он созревает, то есть набирает марочное значение примерно на 80%, за 10–11 суток, зимой же – за месяц. Поскольку при отрицательной температуре бетон набирает прочность значительно дольше, то заливку рекомендуется проводить в теплое время года. В жаркую погоду бетонную поверхность увлажняют водой, чтобы не дать ей растрескаться и обеспечить созревание состава.

Перекрытие из профлиста и бетона

Использование прогрессивных строительных методов и применение современных материалов повышают темпы возведения новых зданий. Перекрытие по профлисту сегодня востребовано и популярно при постройке объектов – террас, гаражей, жилых домов, предприятий.

Традиционно, при выполнении перекрытий объектов применялись бетонные плиты. С их помощью строились высотные здания. Подъем тяжелых плит осуществлялся грузоподъемным оборудованием, применялся тяжелый физический труд рабочих. Перекрытия из профнастила снизили трудоемкость операций. Желаете узнать, как применить профлист для перекрытий? Эту работу можно выполнить самостоятельно, ознакомившись с материалом статьи.

В настоящее время при индивидуальном строительстве во время устройства перекрытий все чаще делается монолитное перекрытие по профнастилу

Заливка бетона для перекрытия

Перед подготовкой заливочной основы нужно в первую очередь разметить поля для заливки. В качестве ориентировки послужит нижняя граница дверного пролёта или порог при входе в помещение. При несоблюдении этого правила заливка пола бетоном может повысить уровень строительной площади, если планируется монолитная заливка бетоном перекрытий.

Заливать бетоном необходимо сразу же после установки перекрытия, для равномерного просыхания, чтобы не образовались стыки и швы, которые могут послужить появлению различных деформаций.


Устройство монолитного перекрытия.

Перекрывать лучше всего в солнечный день, не забывая смачивать поверхность водой от быстрого высыхания и потрескивания.

О том, как поставить входную дверь, читайте тут.

Монолитное перекрытие по профилированному листу

Изначально НИИЖБ (научно-исследовательский институт бетона и железобетона) Госстроя СССР разработал методику заливки монолитных железобетонных перекрытий со стальным профилированным настилом (СПН) для зданий и сооружений промышленного назначения. Первые рекомендации по проектированию монолитных железобетонных перекрытий с СПН были разработаны в 1987 году, спустя почти два десятилетия появился СТО 0047-2005, по сути, слегка обновленная версия первого варианта. Однако тем, кто хочет разобраться в технологии и сделать расчеты самостоятельно, не прибегая к услугам профи, наши старожилы советуют сначала изучить методичку родом из Страны Советов.

Если хотите разобраться без лишних затрат, читайте рекомендации по проектированию монолитных железобетонных перекрытий со стальным профилированным настилом, НИИЖБ, 1987 г.

Суть методики заключается в том, что профнастил служит одновременно и несъемной опалубкой, и внешней арматурой плиты, а также финишным слоем.

Когда речь о производственных помещениях, такой наружной отделки более чем достаточно. По мнению разработчиков СТО, облегченные перекрытия по профилю по сравнению с обычной монолитной плитой обладают рядом достоинств:

  • Снижение количества стали на балки – на 15 %.
  • Сокращение трудозатрат – на 25-40 %.
  • Сокращение массы плиты – на 30-50 %.
  • Увеличение жесткости перекрытий (к горизонтальным нагрузкам).
  • Упрощение проводки коммуникаций – размещение магистралей в гофрах.
  • Отсутствие деревянной опалубки – увеличение скорости работ.

Применение сталежелезобетонных перекрытий при строительстве промышленных и частных зданий допустимо при следующих основных условиях:

  • слабоагрессивная и неагрессивная среда эксплуатации;
  • влажностный режим до 75 %;
  • температура в помещении не выше +30⁰С;
  • используемый бетон без хлористого калия и других, хлорсодержащих, добавок.

То есть, основным противопоказанием к этому типу перекрытий является повышенная влажность, в силу чего они обычно используются как межэтажные и не применяются между цоколем и первым этажом или подвалом и первым этажом.

Профлист в цоколе сгниет, кому интересны сроки, посмотрите поиском. На защите арок колес оцинкованные саморезы ржавеют за пару месяцев.

Для заливки плит допускается использование как тяжелых, так и легких бетонов, но класс прочности на сжатие для тяжелого бетона на мелкозернистом заполнителе – от В15 (М200), для легкого бетона на пористом заполнителе – от В12,5 (М150). Минимальный слой бетона над профильным настилом – 30 мм, если предусмотрена чистовая стяжка, если без стяжки – от 50 мм. Настил изготавливается из несущих профилированных листов (Н), с высотой гофры от 44 мм.

Для арматурного каркаса применяются арматурные стержни периодического профиля, класса А-III, и проволока класса Вр. Если планируется перекрытие с лестничным проемом, то необходимо усиление арматурного каркаса по периметру и устройство бортовой опалубки. Стальные балки силового каркаса либо прокатные, либо составные профили.

Это интересно: Монолитное перекрытие фундамента — излагаем все нюансы

Преимущества монолитного перекрытия по профлисту

Применение профлиста (марка «Н») решает задачи строительства благодаря легкости, жесткости, прочности и коррозионной стойкости. Материал в профиль — волна, формирующая ребра жесткости, которые после отливки бетонной плиты повышают ее несущую способность и конструкции в целом.

Лист является несъемной опалубкой, поэтому снижаются расходы арматуры и бетона.

Если он связывается с бетоном, снимает на себя часть нагрузки с плиты перекрытия. Такие монолитные элементы могут опираться на легкий несущий каркас, что удешевляет формирование фундаментов (достаточно столбчатого варианта) строений. Снижаются расходы на стеновые материалы — применяются легкие и теплые газоблоки и пеноблоки. Бетонный раствор заливается на профнастил, не требующий сложной опалубки.

При правильном уходе бетонная плита имеет высокие прочностные показатели, эффективно противостоит воздействию природных условий. Подобные железобетонные плиты имеют сниженную массу. Потолочная поверхность конструкций имеет готовый экстерьер, устойчивый к изменениям температурно-влажностного режима и действию огня. Материал опорной основы удобно транспортировать, он неприхотлив в эксплуатации и рассчитан на длительный период применения. На несущем каркасе профилированный лист монтируется просто, быстро, без применения грузоподъемной техники.

Организационные и финансовые издержки при устройстве перекрытия по профнастилу не особо высоки.

Геометрическая форма и размеры у них могут быть практически любыми.

Заливка перекрытия по профнастилу менее трудоемкая и не требует установки опалубки. Гребни профилированного металлического листа существенно уменьшают расход бетона, что зачастую становится важным аргументом в пользу выбора данного решения.

Монтаж системы довольно прост, и справиться с ним сможет и новичок.

За счет относительно небольшого веса профлистов монолитное перекрытие весит меньше, чем традиционные железобетонные конструкции с разборной опалубкой. И это при их довольно-таки высокой прочности. Таким образом такая система воздействует на фундамент с меньшей силой, что позволяет эффективно использовать ее при ремонте в ветхих зданиях. К тому же профлист позволяет добиться равномерного распределения всех усилий на фундамент.

Профнастил, став частью монолитной конструкции, фактически выполняет функции основного армирующего каркаса.

Конструктивная толщина бетонного перекрытия по профнастилу может различаться зависимо от мест применения, поэтому требует предварительного расчета.

Монтаж занимает значительно меньше времени.

Готовая плита перекрытия по профнастилу не менее прочна, чем остальные аналоги. Более того, металлопрофиль делает всю конструкцию даже более жесткой и надежной.

Профнастил для перекрытия может различаться по разновидности и марке.

Перекрытие огнестойкое: огнестойкость однопролетной плиты с внешним открытым армированием составляет примерно пол часа, а в случае многопролетных монолитных конструкций, армированных по пролету – от 45 минут.

Межэтажные металлические перекрытия имеют особое опалубочное усиление, дающее возможность сразу же получить потолок, которому не требуется дополнительная отделка или доработка.

Особенно часто конструкции этого типа используют для зданий, имеющих металлический каркас. Колонны связываются с перекрытием посредством арматуры, что делает каркас, более жестким и устойчивым.
