Особенности облегченных плит перекрытий

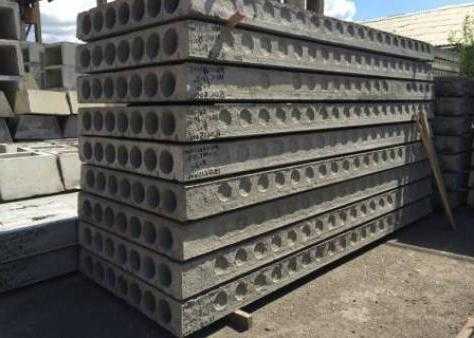

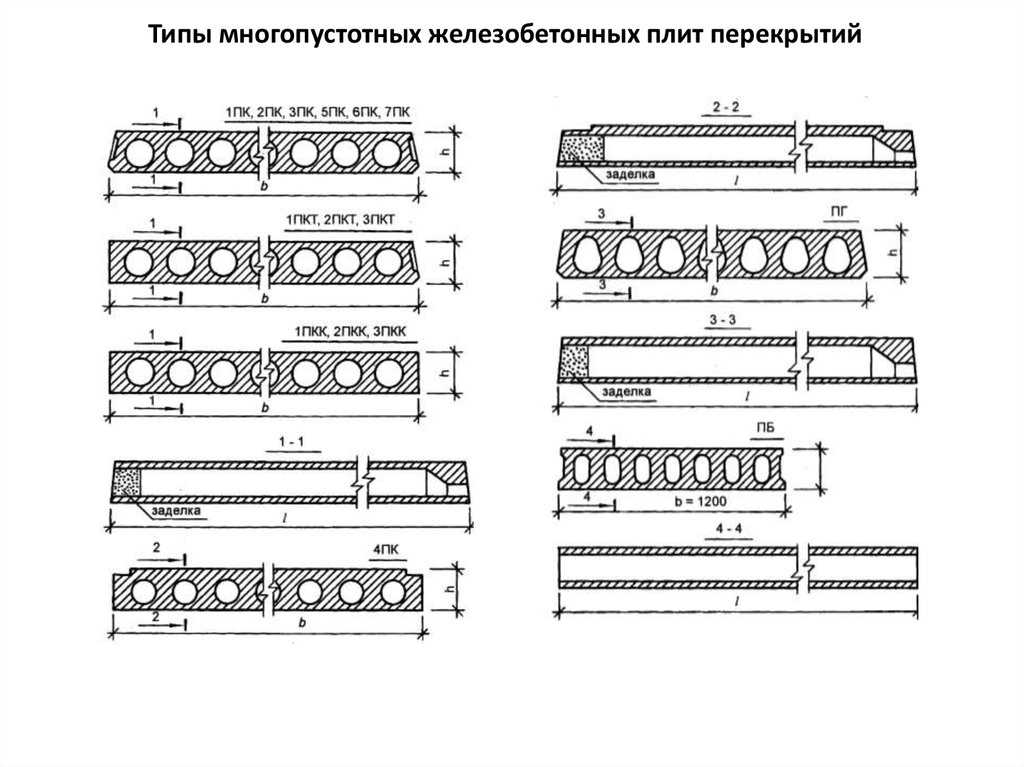

Типы железобетонных многопустотных ПК

Плиты ПК применяются для перекрытия пролетов различных зданий. Их длина обычно 12 м. Ширина плит ПК – 1 м, 1,2 м, 1,8 м, высота 0,22 – 0,31 м. Наличие в плите армированных ребер и пустот делает ее очень прочной на изгибы при относительно легком весе. Их из-за наличия пустот лучше использовать для прокладки электропроводки и коммуникаций.

Схема устройства цокольного перекрытия

В зависимости от назначения, количества пустот и вариантов опирания, данные плиты делят на типы:

• 1ПК – железобетонная с круглыми пустотами, диаметр которой – 1,59 м, толщина – 2,2 см. Назначение – опора по 2 торцевым сторонам;
• 1ПКТ – железобетонная с круглыми пустотами, диаметр которой – 1,59 см, толщина – 2,20 см. Назначение – опора по 3 сторонам;
• 1ПКК – железобетонная с круглыми пустотами, диаметр которой – 1,59 см, толщина – 2,20 см. Назначение – опора по 4 сторонам: 2-м боковым и 2-м торцевым;
• 2ПК – железобетонная с круглыми пустотами, диаметр которой – 1,4 см, толщина – 2,20 см. Назначение – опора по 2 сторонам;
• 2ПКТ – железобетонная с круглыми пустотами, диаметр которой – 1,4 см, толщина – 2,20 см. Назначение – опора по 3 сторонам;
• . 2ПКК – плита железобетонная с круглыми пустотами, диаметр которой – 1,4 см, толщина – 2,20 см. Назначение – опора по 4 сторонам: 2-м боковым и 2-м торцевым;
• 3ПК – железобетонная с круглыми пустотами, диаметр которой – 1,27 см, толщина – 2,20 см. Назначение – опора по 2 торцевым сторонам;
• 3ПКТ – железобетонная с круглыми пустотами, диаметр которой – 1,27 см, толщина – 2,20 см. Назначение – опора по 3 сторонам;
• 3ПКК – железобетонная с круглыми пустотами, диаметр которой – 1,27 см, толщина – 2,20 см. Назначение – опора по 4 сторонам;
• 4ПК – с круглыми пустотами, диаметр которой – 1,59 см, толщина – 2,60 см. Назначение – опора по 2 сторонам;
• 5ПК – с круглыми пустотами, диаметр которой – 1,80 см, толщина – 2,60 см. Назначение – опора по 2 торцевым сторонам;
• 6ПК – с круглыми пустотами, диаметр которой – 2,03 см, толщина – 3,0 см. Назначение – опора по 2 торцевым сторонам;
• 7ПК – с круглыми пустотами, диаметр которой – 1,14 см, толщина – 1,60 см. Назначение – опора по 2 торцевым сторонам;
• ПГ – железобетонная с грушевидными пустотами, толщина – 2,60 см. Назначение – опора по 2 сторонам;
• ПБ – железобетонная, диаметр которой – 1,59 см. Ее получают путем непрерывного формования на довольно длинных стендах. Назначение – опора по 2 сторонам.

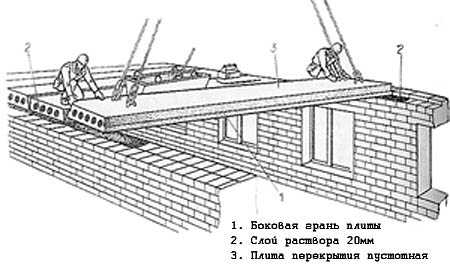

Как работать с пустотными плитами

В первую очередь, важна правильная перевозка, загрузка и хранение плит. Если они производились с нарушениями существующих технологий, вы получите треснувшую или отколовшуюся плиту, работать с которой будет невозможно.

Транспортируют плиты на грузовых машинах. Идеально, если время транспортировки совпадет со временем укладки плит. Тогда вы сможете «брать» краном плиту прямо с машины, что практически исключает вероятность того, что плита будет сломана из-за неправильной разгрузки.



За ней полопаются и остальные плиты. Деревянные прокладки должны находиться друг над другом вертикально. Высота штабеля не должна превышать двух с половиной метров. Это приблизительно 10 плит в штабеле.

Главные технические параметры и расшифровка маркировочных знаков

«Железобетонные плиты межэтажных перекрытий в стандартном варианте имеют толщину 220 мм, однако встречаются и облегчённые варианты с сечением 160 мм»

О важности плиты перекрытия в строительных конструкциях говорить излишне, поэтом требования стандартизации при ее выпуске должны соблюдаться беспрекословно. Соответствие ГОСТу должно проявляться во всем, начиная от габаритных показателей, но самое главное, чтобы требованиям Госстандарта соответствовала прочность и жесткость изделия

Внимание надо обращать на устойчивость к образованиям трещин и некоторых других параметров, отвечающих за выдерживание проектной нагрузки

Маркировка и размеры плит перекрытий

Согласно ГОСТу, все плиты маркируются в соответствии со стандартными показателями. Это делается для удобства работы проектировщиков и строителей. В маркировке присутствуют буквы и цифры, расшифровка которых не составляет труда даже для непрофессионала.

Пример маркировки плит перекрытия

Нанесенные на плиту буквы означают марку изделия. Последующие за ними две цифры – это указатель длины плиты. Она шифруется в дециметрах. За показателем длины следует размер ширины. Это еще две цифры и тот же дециметровый масштаб. Последняя цифра в строке выражает показатель общей расчетной нагрузки, то есть, несущую возможность плиты в качестве перекрытия. Вес самого жби в эту цифру не входит. Последняя буква в конце маркировочного клейма несёт информацию о марке использованного бетона.

Маркировочное клеймо на плите перекрытия

Давайте попробуем расшифровать маркировку ПК 60-12-9т. Буквы говорят нам о том, что плита относится к круглопустотным. Другими словами, образующие пустоты в ней запараллеленные отверстия выполнены в цилиндрической форме. Длина изделия 60 дм, ширина – 12 дм, максимально допустимая нагрузка 9 т, а отлито оно из бетонного раствора М200.

Железобетонные плиты межэтажных перекрытий в стандартном варианте имеют толщину 220 мм, однако встречаются и облегчённые варианты с сечением 160 мм. Они относятся к третьей категории трещиностойкости, что говорит о том, что появление последних на их поверхности допустимо в ходе эксплуатации и на основные несущие показатели дефект влияния не окажет. Есть серия плит, усиленная дополнительным армированием. Изделия из неё относятся к классу AтV. Но все же наилучшую несущую способность приписывают монолитным плитам. В создании перекрытий этого класса используют арматуру марки Н.

Железобетонные плиты межэтажных перекрытий

Из чего изготавливают облегченные плиты перекрытия

Плиты перекрытия облегченные изготавливаются на заводах, производящих специализированные железобетонные изделия. Производство настильных плит перекрытия осуществляется путем формования с помощью стендовой технологии безопалубным способом. Учитывая, что подобный строительный материал только начинает приобретать популярность, таких мануфактур, особенно в центре России, направленных на указанное производство, создано не так много.

Создание таких строительных деталей подразумевает наличие специального технологического оборудования и двигающихся опорных конструкций в виде рельсов и длинных стометровых дорожек-поддонов, обеспечивающих его перемещение.

Также в цехе по формовке, из-за постоянной необходимости тепла, как катализатора, обеспечивающего рост прочности будущих изделий, должен быть расположен нагревательный прибор.

Производственный процесс начинается с замеса цемента, щебня и песка в соответствующих пропорциях в предназначенном для этого технологическом узле.

Перед заливкой получившейся смеси специальные формы очищаются и смазываются, после чего по всей длине со стороны торца в анкерах размещается, туго натягивается и фиксируется прочная армированная проволока. На нее закрепляются круглые прототипы пустот.

Следующий этап производства заключается в непосредственной заливке бетона в подготовленные формы и нагревании заполненных дорожек-поддонов.

По достижении оптимальных характеристик прочности, требуемых установленными нормами, после вынимания образователей пустот плита режется в соответствии с нужными параметрами. Данная технология изготовления указанного железобетонного изделия обеспечивает исключение провисания или прогиба при дальнейшей эксплуатации.

Какие требования предъявляются

Плиты ПНО размеры, характеристики предполагают разные. Но все изделия должны соответствовать определенным требованиям, что станет гарантией качества и надежности будущего здания.

Основные требования, предъявляемые к плитам:

• Точное соответствие всем нормам ГОСТа
• Четкое соблюдение размеров и габаритов, установленных в документации, отсутствие сколов и видимых повреждений
• Предел прочности и огнестойкости, оптимальный для плиты конкретного типа, соответствующий выполненным расчетам в проекте
• Усиление плиты арматурой – нужного класса, в определенных ГОСТом объемах
• Для ребристых плит – расстояние между соседними ребрами должно быть равно 150 сантиметрам
• Оптимальный уровень жесткости, стойкости к разного типа деформациям
• Вес – влияет на удобство работы, общую массу всего здания
• Стоимость – должна быть оправданной и подходящей застройщику
• Тепло-, звуко-, гидроизоляция – по установленным нормам

Плиты перекрытия ребристые

Главная задача плит перекрытия в частном доме — покрыть большую площадь, но при этом иметь малый вес и высокую прочность. Всем этим требованиям отвечают ребристые плиты перекрытия. Они отлично справляются с нагрузкой, тем не менее перекрывают достаточно большую площадь.

Бетонная ребристая плита перекрытия конструктивно состоит из цельной монолитной армированной панели и продольных элементов, которые играют роль ребер жесткости. Для усиления конструкции иногда могут применяться поперечные ребра. Особенность такой конструкции состоит в том, что в зонах повышенной нагрузки на сжатие бетонная масса увеличивается, а зонах растяжения бетон тоньше. Этим объясняется небольшое количество бетонного раствора и сравнительно небольшая масса ребристой плиты.

Виды железобетонных плит перекрытий

Относятся к сборным, их применение означает, что несущая конструкция собирается на основе заводских заготовок с известными габаритами и характеристиками. Они выпускаются в форме плоских прямоугольных плит с плотным армокаркасом, залитым качественными марками бетона: тяжелыми, легкими и силикатными. Отличительной особенностью растворов для их изготовления является использования более мелкого, но плотного наполнителя (с размером фракций в пределах 3-10 мм), материал имеет однородную структуру по всему сечению. Высокие несущие способности перекрытий также объясняются напряженностью каркаса: часто арматуру размещают уже в растянутом состоянии.

Основных группы две: все изделия, предназначенные для настила перекрытий, разделяются на пустотные и сплошные. Первые более востребованы, они имеют облегченную конструкцию и ровную поверхность, упрощающую процесс отделки потолков. Наличие в них пустот усиливает звуко- и теплоизоляционные характеристики и помогает скрыть проводку и другие коммуникации. Сплошные железобетонные плиты уступают в универсальности, но выигрывают в прочности. Чаще всего они рассчитываются на специальные нагрузки. Выделяют:

1. Сплошные ребристые плиты, представляющие систему скрещенных балок, заполненных высококачественным бетоном. Преимуществом является минимальное присутствие бетона в зонах повышенного растяжения перекрытий, максимальное – на участках сжатия. Это помогает выдерживать значительные нагрузки на изгиб при более легком весе, при необходимости усиления в чертеж закладывают поперечные элементы. Сфера применения ребристых плит включает торговые павильоны, промышленные объекты и чердаки домов с шагом несущих опор в пределах 6 м. Для межэтажного разделения они подходят плохо как из-за стандартной высоты в 30-40 см, так и из-за сложностей при обшивке нижней стороны. Об их использовании читайте в обзоре ЖБ плит ребристого типа.
2. Кессонные – аналог ребристых с сетчатым расположением балок, выдерживающий значительные нагрузки. В частном строительстве они практически не используются.
3. Безбалочные – с одинаковым сечением и формой по всей протяженности. Их стандартная толщина составляет 15-20 см, гладкая поверхность упрощает процесс отделки. Помимо стен опираются на утолщенные кверху колонны, расположенные с шагом в пределах 5-6 м, преимущественная область использования включает объекты гражданского строительства.

В домах с низкими требованиями к звукоизоляции допускается использование сплошных гладких железобетонных изделий длиной от 2,6 до 4,2 (толщина 120 мм) и до 6,6 м (160 мм соответственно) и шириной от 1,2 до 2,4. Их серьезным недостатком считается большой вес, приемлемую звукоизоляцию обеспечивают плиты с сечением 160 мм, но из-за высокой нагрузки на фундамент этот вариант подходит не всегда. Альтернативой является использования слоистых панелей: нижний слой у них плотно армируется металлом, верхний заливается из легкого бетона, но найти их сложно.

Среди частных застройщиков более востребованы унифицированные многопустотные железобетонные разновидности. Стандартные размеры слегка ограничивают сферу применения, но из-за их широкого диапазона без проблем реализуется любое перекрытие. Ассортимент включает 15 типов с разными габаритами, диаметром и формой пустот. Еще одним условием классификации является требуемое число сторон опор, некоторые виды опираются только на 2 торцевые стороны, другие – на 3 и 4.

Толщина плиты в этом случае стандартная, она составляет 160 мм у облегченных типов, 220 – у обычных. Длина варьируется в пределах 1,6-12 м, пустотные изделия непрерывной формировки могут разрезаться вдоль, у других она остается неизменной. Номинальная ширина лежит в интервале от 0,6 до 2,4 м, к наиболее востребованным относят 1, 1,2 и 1,5 м. Диаметр пустот зависит от разновидностей, стандартное значение составляет 159 мм, этого достаточно для скрытия коммуникаций.

При выборе перекрытий следует помнить, что их фактические габариты отличаются от номинальных на величину допуска. На практике реальные размеры железобетонной плиты меньше на 20 см по длине, 10 – по ширине. Опытные застройщики учитывают эту особенность еще на стадии проектирования. К важным факторам также относят проверку сертификата, штампа технического контроля, оценку ровности и геометрии ЖБИ.

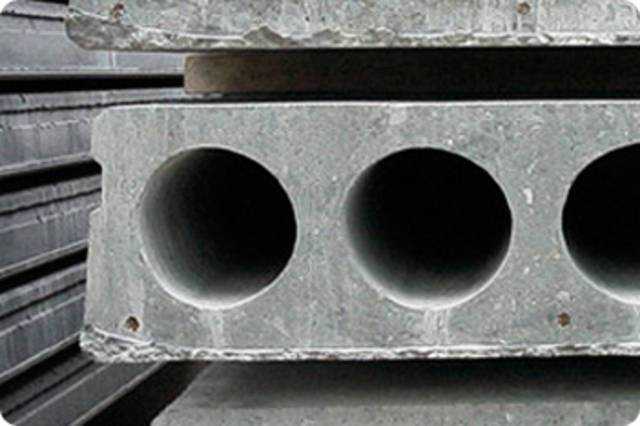

Многопустотные железобетонные панели ПК

Это одни из самых часто встречающихся разновидностей изделий, выпускающихся на заводах ЖБИ, которые одинаково хорошо подходят для строительства частного и многоэтажного дома. Также многопустотные ПК изделия широко применяются в возведении массивных промышленных зданий, с их помощью обеспечивают защиту теплотрасс.

Многопустотные плиты перекрытия характеризуются наличием пустот

Ровная плоская поверхность, которой обладают круглопустотные жб панели, позволяет монтировать надежные перекрытия между этажами, выдерживающие внушительные нагрузки. Данная конструкция снабжена полостями с сечениями различной формы и диаметра, которые бывают:

• круглыми;
• овальными;
• полукруглыми.

Технологические пустоты, которые в процессе монтажа заполняются воздухом, благодаря этой своей особенности пользуются повышенным спросом, что говорит о преимуществах именно такой конфигурации блоков. К неоспоримым достоинствам ПК относится:

1. Существенная экономия сырья, что позволяет снизить себестоимость готового изделия.
2. Высокий коэффициент тепловой и шумовой изоляции, улучшающий эксплуатационные характеристики постройки.
3. Круглопустотные панели являются отличным решением для прокладки коммуникационных магистралей (проводов, труб).

Железобетонные конструкции данного типа можно условно разделить на подгруппы, и далее мы расскажем, какие бывают круглопустотные перекрытия и по каким признакам их можно отнести к той или иной подгруппе. Эта информация будет важна для правильного выбора материала в зависимости технологических требований строительства.

Плиты разнятся способом установки: у 1 ПКТ есть три опорные стороны, в то время как 1 ПКК может быть уложена на все четыре стороны.

Также необходимо обращать внимание и на размер внутренних пустот – чем меньше диаметр отверстий, тем выносливее и прочнее круглопустотные панели. К примеру, у образцов 2ПКТ и 1 ПКК аналогичная ширина, толщина, длина и количество опорных сторон, однако в первом случае диаметр пустотелых отверстий равен 140 мм, а во втором – 159 мм. Отдельно стоит упомянуть о несущей способности изделий ПК

В большинстве своем многопустотные перекрытия ПК, согласно общепринятым стандартам, выдерживают нагрузку в 800 кг/м2. Для строительства массивных зданий промышленного назначения применяют плиты, изготовленные из напряженного бетона, этот параметр увеличивают до расчетного значения в 1200-1250 кг/м2. Расчетная нагрузка – это вес, превышающий аналогичную величину самого изделия

Отдельно стоит упомянуть о несущей способности изделий ПК. В большинстве своем многопустотные перекрытия ПК, согласно общепринятым стандартам, выдерживают нагрузку в 800 кг/м2. Для строительства массивных зданий промышленного назначения применяют плиты, изготовленные из напряженного бетона, этот параметр увеличивают до расчетного значения в 1200-1250 кг/м2. Расчетная нагрузка – это вес, превышающий аналогичную величину самого изделия.

Круглопустотные конструкции очень удобны в использовании, ведь застройщик всегда имеет возможность подбирать материал необходимого размера, и это еще один секрет популярности данной продукции. Ознакомившись с самыми распространенными ПК изделиями, к которым относятся пустотные плиты перекрытия, рассмотрев их виды и размеры, предлагаем перейти к другой продукции аналогичного назначения.

Техническая разница между изделиями

Помимо визуального различия, есть ещё и техническая разница между плитами, что уже намного важнее при строительных работах, поэтому данным показателям следует уделять особое внимание. Например, марку ПК оборудуют напряжённой поперечной, а также она имеет продольную арматуру. При этом в изделии предусмотрены пустоты, которые используются для прокладки трубопровода и прочих коммуникаций; в плитах ПБ, в свою очередь, необходимо нарушать целостность конструкции, а именно ломать рёбра

При этом в изделии предусмотрены пустоты, которые используются для прокладки трубопровода и прочих коммуникаций; в плитах ПБ, в свою очередь, необходимо нарушать целостность конструкции, а именно ломать рёбра.

Помимо этого, стоит добавить, что данные пустоты играют роль дополнительной звуко- и теплоизоляции, а также надёжно защищают от возможной вибрации. Когда необходимо придать перекрытию большую надёжность,

ПК плита может быть наполнена бетоном при непосредственном монтаже.

Перекрытие этажей марки ПБ изготавливается по усовершенствованной технологии, в отличие от предыдущего изделия — по этой причине на поверхности полностью отсутствуют трещины, образующиеся посредством поверхностного натяжения. Данная марка не имеет поперечного армирования. Также стоит отметить, что, невзирая на видимые сходства двух марок между собой, плита ПБ обладает рядом ключевых характеристик, которые стоит учесть при выборе.

Наличие продольной арматуры при изготовлении даёт возможность разрезать изделие так, как необходимо: вдоль, поперёк, косо, под 45-градусным углом — не имеет значения, каков размер изделия, её можно отрезать по-всякому, без вреда плите

Таким образом, эта марка будет отличным выбором для нестандартных решений при строительстве, что на сегодняшний день очень важно

Добавим, что особенности перекрытия позволяют выдерживать под собой большие нагрузки.

Стоит уделить внимание тому, что инновационные способы производства при изготовлении плиты для перекрытия этажей марки ПБ дают больше возможностей. Например, непосредственная длина может быть заданной, следовательно, у человека появляется возможность приобрести конструкцию размером от 1.8 до 9 метров. Заключительным этапом при изготовлении становится разглаживание поверхности специальной машиной, посредством чего внешний вид приобретает большую эстетичность

Заключительным этапом при изготовлении становится разглаживание поверхности специальной машиной, посредством чего внешний вид приобретает большую эстетичность.

Отсутствие трещин от напряжения станет отличным дополнением к предыдущему фактору.

Ещё одним отличием становится снижение веса конструкции ПБ на 5% – такого результата удалось достичь посредством применения беспалубного метода изготовления. Как уже упоминалось выше, возможность распиливать плиты как угодно делает их отличным выбором для перекрытия эркеров.

Требования к облегченным плитам перекрытия

Облегченные плиты перекрытия используются в строительстве для создания прочных и легких конструкций. Они обладают определенными требованиями, которые обеспечивают их качество и надежность.

1. Прочность

Одним из основных требований к облегченным плитам перекрытия является их высокая прочность. Они должны выдерживать нагрузки, возникающие на перекрытии, а также обеспечивать безопасность и не деформироваться при применении.

2. Легкость

Облегченные плиты перекрытия должны быть легкими, чтобы упростить их транспортировку и монтаж на строительной площадке. Они должны иметь достаточную прочность при минимальном весе.

3. Теплоизоляция

Облегченные плиты перекрытия должны обладать хорошей теплоизоляцией. Они должны сохранять тепло внутри помещения и предотвращать его проникновение извне, чтобы обеспечить комфортное внутреннее микроклиматическое состояние.

4. Звукоизоляция

Облегченные плиты перекрытия должны иметь хорошую звукоизоляцию. Они должны снижать уровень шума от передвижения людей, использования бытовой техники и других звуковых источников.

5. Устойчивость к влаге

Облегченные плиты перекрытия должны быть устойчивыми к воздействию влаги. Они должны не набухать, не разбухать и не деформироваться при взаимодействии с влажностью и жидкостями

Такое требование особенно важно для плит, установленных в сырых помещениях, например ванной или подвале

6. Устойчивость к огню

Облегченные плиты перекрытия должны быть устойчивыми к огню. Они должны замедлять распространение огня и обеспечивать безопасность в случае пожара.

7. Химическая стойкость

Облегченные плиты перекрытия должны быть устойчивыми к воздействию химических веществ. Они не должны реагировать со средствами ухода и моющими средствами, которыми могут быть обработаны полы в помещении.

8. Долговечность

Облегченные плиты перекрытия должны быть долговечными и служить долгие годы без потери качества. Они должны сохранять свои свойства со временем и не требовать постоянного ремонта или замены.

Стандарт маркировки бетонных плит

Разобраться в маркировке бетонных плит непосвященному человеку не так просто, но если это необходимо, то придется вникнуть в стандартные обозначения плит и в их маркировку. Если на плите стоит маркировка ПК, значит плита перекрытия круглопустотная, а после буквенной индексации следуют просто размеры плиты.

К примеру, последние буквы могут обозначать класс арматуры по степени стойкости к агрессивным средам. После размеров в цифровом виде указана максимальная нагрузка, которую может принять плита без изменения линейных параметров.

Плита перекрытия получила широкое распространение благодаря своим основным прочностным качествам, а также неплохим показателям по теплоизоляции, шумоизоляции и огнеупорности. Если использовать плиту перекрытия в частном строительстве, можно существенно повысить прочность здания и здорово сэкономить на этом.

Звукоизоляционные характеристики плит

Звукоизоляционные характеристики плит перекрытия являются важным аспектом при выборе материала для строительства. Звукопроводность и звукопоглощение плит влияют на уровень шума внутри помещения и на его воздействие на окружающую среду.

Для оценки звукоизоляционных характеристик плит используются следующие параметры:

1. Звукоизоляция по воздуху (Rw) – показатель, характеризующий способность материала снижать уровень звука, передаваемого через воздух. Чем выше значение Rw, тем лучше звукоизоляция.
2. Звукоизоляция по твердотельным телам (Lw) – показатель, характеризующий способность материала снижать уровень звука, передаваемого через твердые поверхности. Чем выше значение Lw, тем лучше звукоизоляция.

Производители облегченных плит перекрытия часто предоставляют данные о звукоизоляционных характеристиках своих продуктов. Эти данные могут быть представлены в табличной форме:

Тип плиты	Звукоизоляция по воздуху (Rw, дБ)	Звукоизоляция по твердотельным телам (Lw, дБ)
Плита А	40	35
Плита Б	45	40
Плита В	50	45

Такая информация позволяет строителям и дизайнерам выбирать подходящие плиты, учитывая требования к звукоизоляции помещений.

Важно отметить, что звукоизоляционные характеристики плит перекрытия могут быть улучшены дополнительными мерами, такими как использование звукоизоляционных материалов и правильный монтаж плит

Пожарная безопасность плит

Одним из важных аспектов при выборе и эксплуатации облегченных плит перекрытия является их пожарная безопасность. Плиты перекрытия должны соответствовать определенным требованиям, чтобы обеспечить безопасность в случае пожара.

Классификация плит по пожарной опасности

Существует классификация плит перекрытия по их пожарной опасности. Классификация основана на огнестойкости материала, из которого изготовлены плиты, и их способности сохранять несущую способность в условиях пожара.

Согласно классификации, плиты перекрытия делятся на следующие категории:

• Категория A – плиты из огнеупорных материалов, которые сохраняют несущую способность при воздействии пламени в течение определенного времени. Эти плиты обеспечивают высокий уровень пожарной безопасности.
• Категория B – плиты из материалов, которые сохраняют несущую способность при воздействии пламени в течение ограниченного времени. Эти плиты обеспечивают средний уровень пожарной безопасности.
• Категория C – плиты из материалов, которые не сохраняют несущую способность при воздействии пламени. Эти плиты обеспечивают низкий уровень пожарной безопасности.

Требования к пожарной безопасности плит

Согласно нормативным документам, плиты перекрытия должны соответствовать определенным требованиям пожарной безопасности. Некоторые из основных требований включают:

• Сохранение несущей способности плит при воздействии огня в течение определенного времени.
• Отсутствие распространения огня по плитам перекрытия и наличие огнестойких покрытий, которые предотвращают возгорание материала.
• Предотвращение образования дыма и токсичных газов при горении материала плит.
• Условия эвакуации людей в случае пожара должны быть обеспечены.

Поддержание пожарной безопасности в эксплуатации

Для поддержания пожарной безопасности в эксплуатации необходимо соблюдать следующие меры предосторожности:

1. Регулярная проверка плит перекрытия на наличие повреждений.
2. Своевременная замена поврежденных или изношенных плит.
3. Обеспечение доступности путей эвакуации и организация пожарных выходов.
4. Установка систем предупреждения о пожаре, которые обеспечивают своевременное предупреждение об опасности.
5. Проведение регулярных пожарных учений и тренировок сотрудников.

Соблюдение всех требований позволяет обеспечить безопасность при использовании облегченных плит перекрытия и уменьшить риски возникновения пожара и его последствий.

Теплоизоляционные свойства плит

Теплоизоляционные свойства облегченных плит перекрытия играют важную роль при выборе материала для строительства. При хороших теплоизоляционных свойствах пласты плиты перекрытия способны снижать потери тепла через конструкцию, что обеспечивает энергосберегающий эффект.

Одним из основных показателей теплоизоляции является коэффициент теплопроводности (λ). Чем ниже его значение, тем лучше теплоизоляционные свойства материала. Облегченные плиты перекрытия обладают низким коэффициентом теплопроводности, что позволяет им эффективно удерживать тепло в помещении и предотвращать его переход наружу через пол.

При выборе облегченных плит перекрытия с хорошими теплоизоляционными свойствами необходимо обращать внимание не только на значения коэффициента теплопроводности, но и на другие характеристики, такие как плотность материала и наличие теплоизоляционных добавок. Кроме коэффициента теплопроводности, важным параметром является также теплостойкость плит

Она определяет способность материала сохранять свои теплоизоляционные свойства при высоких температурах

Кроме коэффициента теплопроводности, важным параметром является также теплостойкость плит. Она определяет способность материала сохранять свои теплоизоляционные свойства при высоких температурах.

В целом, облегченные плиты перекрытия обладают хорошими теплоизоляционными свойствами, что делает их применение в строительстве очень популярным. Они эффективно сохраняют тепло в помещении, снижая энергозатраты на отопление и обеспечивая комфортные условия проживания или работы.

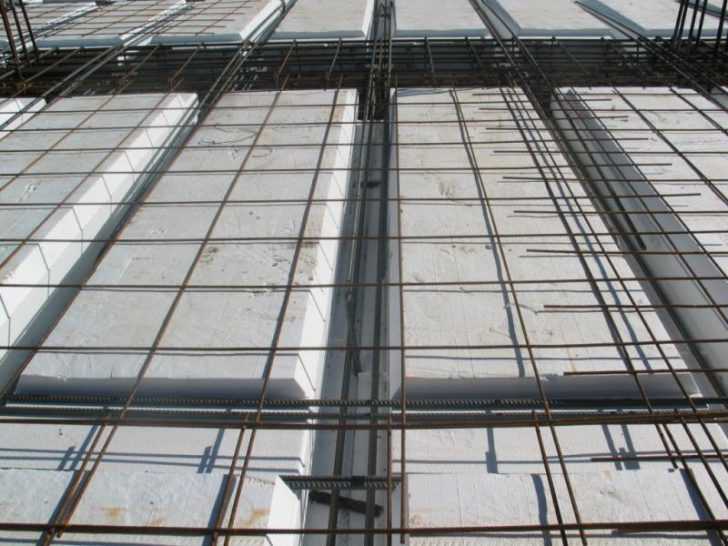

Сборно-монолитные перекрытия (СМП) своими руками

СМП серии ТЖБС разработаны в качестве альтернативы деревянным перекрытиям и монолитным железобетонным пустотным плитам. СМП ТЖБС представляет собой сборную конструкцию, объединяемую на стадии монтажа в цельное перекрытие с помощью армированной стяжки.

Отличительная особенность СМП ТЖБС состоит в том, что все бетонные элементы производятся из жестких растворов. Чтобы производство СМП было экономически целесообразным, все компоненты перекрытия должны производиться промышленным способом на современном высокопроизводительном оборудовании.

Состав СМП ТЖБС

Сборно-монолитные перекрытия включают:

• балки двутаврового сечения, изготовленные из напряженного бетона;
• блоки многопустотные из керамзитобетона или бетона, уложенные между балками;
• армированный бетонный слой, соединяющий перекрытие в цельную конструкцию.

Преимущества СМП ТЖБС

• Высокая несущая способность, до 1000 кг/м2.
• Отказ от выполнения монолитного пояса.
• Высокая тепло- и звукоизоляция.
• Возможность укладки в пустотах инженерных коммуникаций.
• Низкий расход материалов на один квадратный метр перекрытия.
• Возможность монтажа перекрытия своими руками.

Технология монтажа СМП

1. Доставка элементов СМП на стройплощадку. Производится грузовым автотранспортом г/п не менее 3,5 т с краном-манипулятором. Один рейс обеспечивает доставку материалов для 30 м² перекрытия. Разгрузка производится вручную или краном-манипулятором.

2. Устройство плиты перекрытия своими руками начинается с укладки двутавровых балок на несущие стены с шагом 70 см и опиранием не менее 10 см.

3. Укладка многопустотных блоков между балками.

4. Фиксация крайних балок кладкой.

5. Укладка армирующей сетки на всю площадь перекрытия.

6. Заливка монолитной бетонной стяжки, объединяющей балки и пустотные блоки в единую конструкцию. Бетон затекает в пространство между пустотными плитами и балками, создавая прочную жесткую конструкцию.

Варианты устройства полов по сборно-монолитному перекрытию

На СМП ТЖБС можно укладывать полы любых видов. В качестве примера рассматриваются линолеумный и паркетный пол. Очередность слоев указана в направлении снизу вверх.

Линолеумный пол

1. Песчаный слой толщиной 30 мм.
2. Мягкая древесноволокнистая плита толщиной 12 мм.
3. Гидроизоляции из рубероида.
4. Цементно-песчаная стяжка из раствора марки М 150 толщиной 40 мм.
5. Выравнивающий слой полимерцемента толщиной 8 мм.
6. ПВХ-линолеум на теплозвукоизолирующей подложке, уложенный на бустилат.

Паркетный пол

1. Слой песка толщиной 30 мм.
2. Деревянные лаги сечением 80×40 мм, уложенные с шагом 400 мм.
3. Доска паркетная 20 мм.

Технология монтажа облегченных плит перекрытия

Подготовка к монтажу

Перед монтажом необходимо произвести грунтовку поверхности, на которой будут устанавливаться плиты перекрытия.

Также необходимо установить координатные оси и произвести исчерпывающий расчет объемов плит перекрытия.

Установка подготовительного слоя

Перед установкой плит перекрытия необходимо установить подготовительный слой из песка или щебня, который служит для выравнивания поверхности и получения необходимого наклона стока.

Установка плиты

После установки подготовительного слоя можно приступить к установке плит перекрытия. Плиты устанавливаются на ранее установленные координатные оси и закрепляются между собой посредством стыковочных элементов.

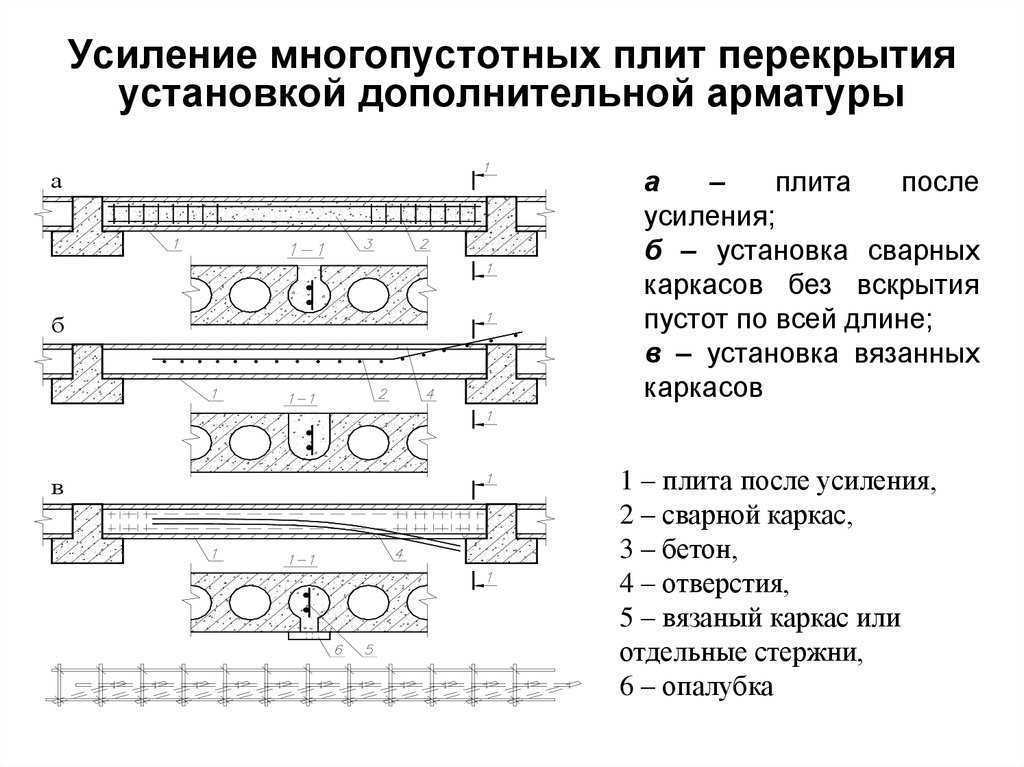

Для обеспечения дополнительной жесткости и устойчивости, плиты перекрытия могут дополнительно армироваться.

Заполнение между плитами перекрытия

После установки и закрепления плит перекрытия, необходимо заполнить между ними пустоты. Для этого используется специальный раствор, состоящий из цемента, песка и воды. Раствор должен иметь достаточную текучесть и не должен содержать несущих элементов, чтобы обеспечить надежное заполнение между плитами.

Окончание монтажа

После окончания монтажа плит перекрытия необходимо произвести выравнивание и контроль геометрических параметров всех установленных элементов.

Также необходимо проверить качество работы и надежность всей конструкции перед началом эксплуатации.

Приложение Б(справочное)

Термины, примененные в приложении А

Б.1 В приложении А применены следующие термины с соответствующими определениями:

Б.1.1 однослойный пол: Пол, состоящий из покрытия – линолеума на тепло- и звукоизоляционной основе, уложенного непосредственно на плиты перекрытия.

Б.1.2 однослойный пол по выравнивающей стяжке: Пол, состоящий из покрытия – линолеума на тепло- и звукоизоляционной основе, уложенного на выравнивающую стяжку, выложенную непосредственно на плиты перекрытия.

Б.1.3 плавающий пол: Пол, состоящий из покрытия, жесткого основания в виде монолитной или сборной стяжки и сплошного звукоизоляционного слоя из упруго-мягких или сыпучих материалов, уложенных на плиты перекрытия.

Б.1.4 пустотный пол: Пол, состоящий из твердого покрытия по лагам и звукоизоляционных прокладок, уложенных на плиты перекрытия.

Б.1.5 беспустотный слоистый пол: Пол, состоящий из твердого покрытия и тонкой звукоизоляционной прослойки, уложенных непосредственно на плиты перекрытия или на выравнивающую стяжку.

УДК 691.328.1.022-413:006.354	МКС 91.080.40
Ключевые слова: плита, плита перекрытия, сплошные плиты, многопустотные плиты, координационные размеры, конструктивные длина и ширина, типоразмер, типы, параметры, марка, бетон, класс, технические требования, арматура, закладные детали.

Редакция документа с учетомизменений и дополнений подготовлена
