Стандартный размерный ряд, вес и маркировка
Гостовские размеры железобетонных перемычек следующие:
- длина от 103 до 596 см;
- высота от 12 до 44 см;
- ширина от 14 до 38 см.
Вес данных конструкций напрямую зависит от габаритов и может составлять от 20 килограммов до 2 тонн.
Монтируют железобетонные перемычки на цементный раствор. Резка этих конструкций с целью подгонки не допускается. При большой толщине стены проем перекрывают несколькими брусковыми перемычками, укладывая их параллельно одну к другой.
Разобраться в широком ассортименте этих изделий помогает специальная маркировка. Она состоит из трех групп буквенно-цифровых обозначений, разделяемых тире.
Первая цифра обозначает гостовский номер сечения. За ней идут две буквы, обозначающие тип перемычки и две цифры ее длины (в дециметрах). Вторая группа цифр несет информацию о расчетной нагрузке в кН/м. Третья группа символов маркировки является служебной и содержит данные о степени плотности бетона, наличии монтажных петель, степени сейсмостойкости или классе арматуры.
Для примера расшифруем стандартное обозначение ЖБ перемычки: 2ПБ22-3-п:
- 2 — номер сечения (указывается в гостовской таблице);
- ПБ – перемычка брусковая;
- 22 – длина в дециметрах (220 см);
- 3 – несущая способность (расчетная нагрузка, 3 кН/м);
- п – у изделия есть монтажные петли.
Для увеличения несущей способности перемычек используется напрягаемое армирование. Такие конструкции можно отличить по типу арматуры, указываемой в конце маркировки. Например, 5ПБ21-27-АтV. В данном случае АтV – тип напрягаемой арматуры.
Выбор инструментов
Чтобы укладка газобетона была правильной и долговечной, без применения специальных инструментов не обойтись. Чтобы приготовить бетонный раствор понадобятся — промышленный миксер, емкость для замешивания.
Для того, чтобы нанести смесь, понадобятся — несколько мастерков разного размера. Для подгонки газобетонных блоков между собой — специальный молоток и измерительный уровень. Если предусматривается обработка газобетонного блока, то неплохо было бы запастись и такими инструментами как, разметочная линейка, рубанок, пилка, затирка, оборудование для формирования пазов, насадки на дрель, дрель, щетка.

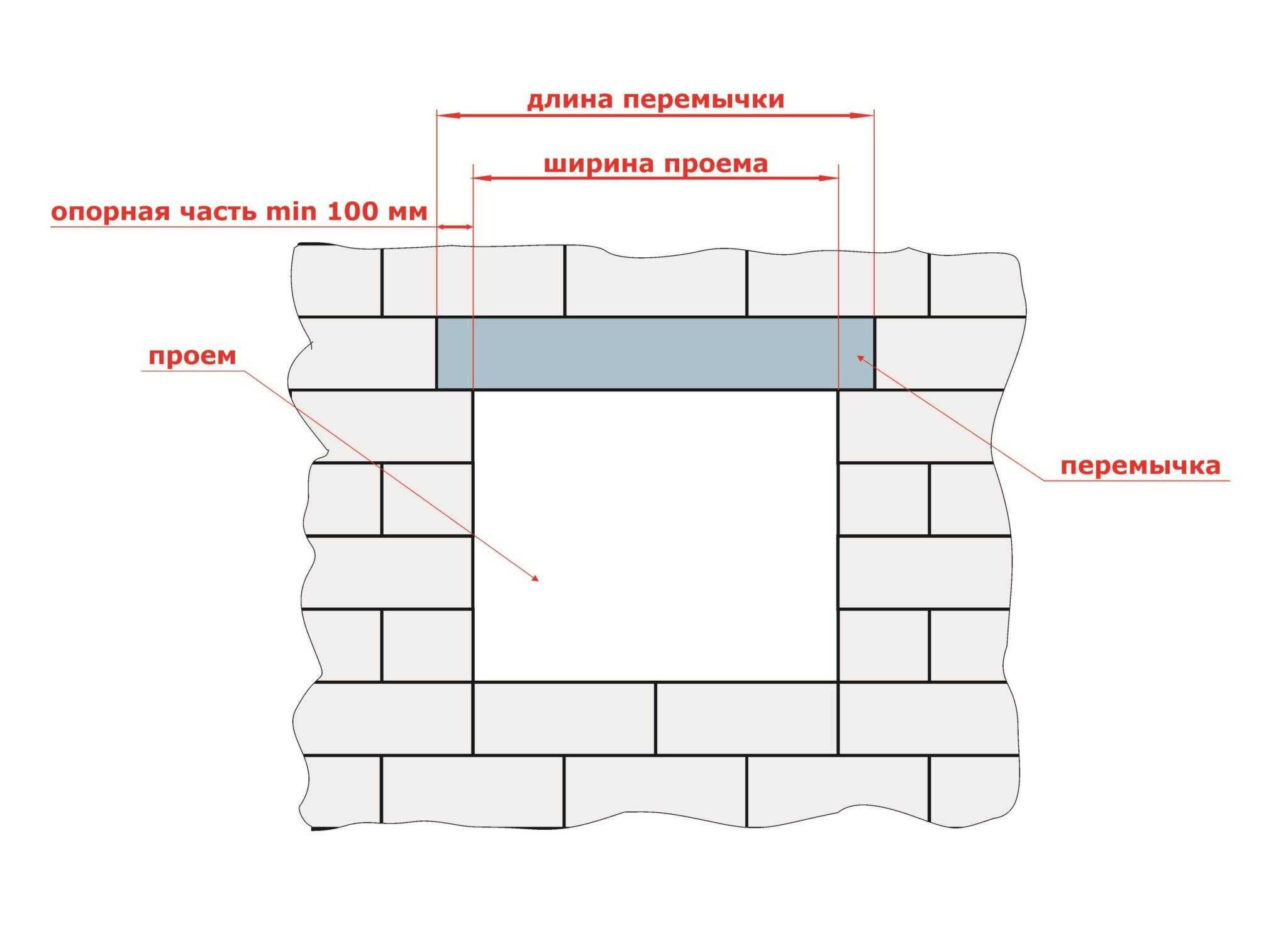

Глубина опирания и максимальная длина проема
В зависимости от конструкционных особенностей может варьироваться как технология монтажа, глубина опирания перемычек на газобетонные блоки, так и основные правила эксплуатации.
| Тип перемычки | Длина проёма максимальная | Опирание на кладку | Конструктивные особенности |
| Армированная несущая конструкция газобетонная | 174 см | 25 см | Не нуждается в дополнительном утеплении |
| Несущая конструкция из железобетона с применением несъёмной опалубки в виде U-образных блоков | 300 см | 25 см | Не нуждается в дополнительном утеплении |
| Монолитная железобетонная конструкция несущего типа | В соответствии с длиной балки | 35 см | Нуждается в дополнительном утеплении |
| Выполнение армированием | 120 см | Введение арматуры за проём на 0,5 м | Желательно осуществлять рядовое армирование над проёмами |
| Монолитная не несущая конструкция из железобетона | 200 см | 35 см | Нуждается в дополнительном утеплении |
| Конструкция не несущего типа на основе металлических уголков | 120 см | 20 см | Нуждается в заглублении в кладку |
Размер проема и опирание перемычек рассчитывается в индивидуальном порядке в зависимости от вида используемых для строительства здания материалов, которые могут выдержать лишь определенную нагрузку. Необходимо учитывать:
- Вес деталей перемычки, а также собранной целиком конструкции в целом.
- Вес будущей стены, возводимой над оконной выемкой.
- Как именно будет распределяться вес стенной поверхности над проемом (в случае, если производится летняя кладка, то достаточно использовать в расчетах вес 1/3 верхней части стены; если же зимняя – то приходится учитывать нагрузку, оказываемую всей стеной).
- Нагрузку, оказываемую плитами перекрытия, а также балками.
Также существуют следующие формулы для измерения основных параметров будущей перемычки:
- величина нагрузки = удельный вес используемого материала * значение ширины проема * значение толщины кладки в проеме * высоту стены над перемычкой;
- прочность = сопротивление основного материала * сопротивление отдельно взятой детали * коэффициент 1,12.
Желательно воспользоваться помощью профессионалов для определения правильного размера проемов, чтобы в процессе будущего строительства не случилось непредвиденных ситуаций вроде обрушения материалов.
Какие бывают перемычки?
U-образные изделия для газобетонного ячеистого строительного материала
Это особый вид ячеистых, которые необходимы для выполнения армопояса внутри стен из газобетона. Материалы такого типа помогают распределить нагрузку, которая поступает от плит перекрытия.
Блоки производят на особом оборудовании, на котором перемычка газобетонная склеивается. У них масса достоинств, в отличие от других методов армирования. Благодаря им можно значительно сократить сроки по возведению дома. Также они помогают удержать тепло внутри подобной конструкции.
Из армированного газобетона
Перемычка из газобетонной смеси данного типа используется для перекрытия проемов коробки, которая возведена из ячеистых бетонных блоков различных зданий, как жилых, так и общественных. Используют обычно в несущих стенах дома до четырех этажей, однако их высота не должна превышать 17 метров. Если она не является несущей, то их применение не ограниченно высотой.
Железобетонные
Это изделия, которые изготавливают из тяжелой бетонной смеси и арматурных прутьев. Применяют в качестве перекрытий в дверях, также часто применяется в возведении ограды и других различных типах строительства, где их можно практически использовать. Основное их достоинство – это невысокая цена. Недостатками стали их большая теплопроводность и большая масса.
Деревянные материалы в блоках
Чаще всего их используют в зданиях, изготовленных из дерева, реже – в домах из кирпича либо ячеистых бетонных материалов. Однако и в бетонных зданиях обязательно в таком случае должны быть потолки с деревянным перекрытием. Дерево обязательно должно быть сухим и пропитанным антисептиком. Преимущества в таких перемычка в том, что они мало весят, стоят и обладают высоким теплосохраняющим свойством. Их минусами является склонность к загниванию, деформация размера при влиянии различных внешних факторов.
Металлические прокатные профили
Металлическую перемычку можно охарактеризовать свойством обладание немалыми несущими свойствами. Перемычку такого типа не слишком охотно применяют из-за ее недостатков. Главные из них – это предрасположенность к коррозии метала и надобность дополнительного утепления.
Если необходимо выполнить перекрытие большого пролета, то используют двутавр. Перемычки для установки между данными строительными материалами производят из двух двутавров, но обязательно необходимо не забыть положить между ними утеплитель. Протяженность опирания на возведенную коробку с обеих сторон проема должна быть равна приблизительно 20 сантиметрам. Отдельные строители советуют высчитывать протяженность опирания с помощью приложения половины высоты перемычки 16 сантиметров. Впрочем, это относится к перемычке любого типа изготовления.
Схема армирования газобетона
Толщина перемычки должна соответствовать толщине стены. Перемычки делаются как для несущих толстых стен, так и для тонких внутренних перегородок. Учитывая это, нужно определить способ возведения перемычек.
Если проем во внешней несущей очень длинный, и требуется максимальна прочность перемычки, то лучше сделать перемычку по съемной деревянной опалубке с утеплением пенополистиролом.
Утеплитель должен находится со стороны улицы, а его толщина должна быть минимум 50 мм, чтобы избежать мостиков холода.
Сама опалубка должна быть очень жесткой и прочной, чтобы не провисала под тяжестью бетона, и чтобы ее не разорвало под распирающей нагрузкой жидкого бетона.
Нижняя часть перемычки работает на растяжение, то есть, основная работа арматуры приходится на нижние прутки арматуры. Из этого следует, что нижнее армирование перемычки должно быть более мощное, что обеспечивается использование арматуры большего диаметра, а также большим количеством прутков.
Так как газобетон является хрупким материалом, перемычка должна создавать высокую жесткость, с минимальным прогибом, во избежание трещин в кладке.
Армирование ответственной (длинной) перемычки нужно делать строго по расчетам! Но мы напишем вам некоторые рекомендации.
Для проемов длиной более 1500 мм нужно использовать качественную ребристую арматуру 10-14мм диаметра, количество нижних прутков должно составлять от 3 до 6, количество верхних прутков – 2-4. Чем меньше диаметр арматуры, тем больше прутков нужно применять.
Арматурный каркас обычно вяжется проволокой. Не вся арматура предназначена для сварки.
Для рамки (поперечная арматура) подойдут прутки 6 диаметра. Задача рамки – это удерживание рабочей арматуры в правильном положении. Расстояние между рамками должно составлять от 150 до 400 мм.
Сама перемычка должна опираться на стену минимум на 250 мм, а если перемычка длинная, то опирание должно быть еще больше.
Для заливки перемычек нужно использовать густой бетон марки М300-М350, с последующим уплотнением.
Этапы работ по установке окна
Подготовка
Прежде чем приступать к монтажу, нужно удостовериться, что выполнены следующие пункты:
Расположение места образования конденсата — важный этап подготовки к монтажу окон.
- швы герметичны;
- полный контакт «окно-стена»;
- устранена теплоотдача через контакт;
- определена глубина, которая зависит от толщины стен;
- определена точка росы.
Монтаж и армирование перемычек
Установка окон в газобетон требует выполнения трудоемкого процесса монтирования перемычек. Его облегчит приобретение специализированных армированных перемычек для пенобетона. Нужно учесть, что при монтаже потребуется спецтехника. Перемычки с армированием стоят дешевле аналогов, но превосходят их в весе. Этот вид требует предварительного монтирования опалубки. Использование монолитной железобетонной перемычки — времязатратный процесс, который позволяет перекрыть более широкие проемы.
Установка крепежей на раме и фиксация
Для монтажа окна используют 3 вида креплений:
- пластины-анкера;
- дюбельные гвозди больших размеров;
- спецанкера для ячеистого бетона.
Для установки конструкций на газобетон применяют специальные закладные. Последние 2 способа подразумевают снятие стекол перед установкой. Это длительный процесс, к тому же после просверливания исправить положение креплений невозможно — раму сверлят однократно, насквозь для каждого элемента крепления. Анкерные пластины для пенобетона позволяют помещать стеклопакет целиком. После монтажа проверяют точность крепления и вбивают 2 дюбель-гвоздя (не менее 15 см). Крепеж должен обеспечить:
- защиту от проникновения вырезанием монтажной пены;
- снижение нагрузки стены на раму;
- правильное распределение веса при открывании окна;
- фиксированное, правильное положение рамы;
- полный контакт «стеклопакет-стена».
Монтаж окна
Устанавливая окно, следует пользоваться следующей инструкцией:
- Газобетонный блок просверлить через анкерную пластину.
- В отверстие вставить дюбель и забить гвоздь.
- При помощи уровня проверить правильность монтажа.
- Повторить 1 и 2 пункты с противоположной стороны для жесткой фиксации стеклопакета.
- Используя пену малого расширения, сбрызгивая ее водой, перекрыть зазоры.
- Во время работы пену сбрызнуть водой для надежности фиксации.
- Монтажную пену обрезать.
- Покрыть пену снаружи специальной лентой с гидроизоляционной способностью.
- Поштукатурить откосы.
Герметизация зазоров, установка водоотлива и подоконника
Желоб для оттока воды формируют до полной герметизации стеклопакета. Эта часть окна крепится с помощью саморезов с внешней стороны под углом 20 градусов. За герметичность отвечают ранее смонтированные четверти. Для усиления используют специализированные герметики или ленту, которая способна саморасширяться. Также герметичность должна быть обеспечена монтажной пеной. Монтировать подоконник нужно вертикально. Его можно закрепить на специальные элементы или жидкие гвозди. Крепления, на которые устанавливают эту часть окна, не должны выходить за пределы блоков. Пенобетон покрывают толстым слоем гипсового раствора, и не давая ему высохнуть, вдавливают подоконник.
4 этап — Кладка стен из газобетона своими руками
Рассмотрим последовательность работ в виде пошаговой инструкции.
Специфика кладки газобетонных блоков заключается в том, что они более легкие, а значит, не будут выдавливать раствор
Именно поэтому, основное внимание при укладке следует уделять толщине шва. А после выкладывания каждого ряда проверять качество кладки уровнем и выравнивать (подгонять) с помощью рубанка или терки
На что кладут газобетонные блоки
На практике используются два состава: клей и классическая цементно-песчанная смесь. Но, недавно появился третий вариант – новый материал, полиуретановый клей в баллонах (клеящая пена для ячеистобетонных блоков).
Предпочтительно использовать для кладки газоблоков специальный клей. Он обладает несколькими преимуществами перед раствором: возможность сделать более тонкий слой (снизить площадь теплопотерь), упростить замес клея, сделать шов визуально более аккуратным. Более детально об этом можно почитать в книге А.С. Горшкова «Влияние растворных швов кладки на параметры теплотехнической однородности стен из газобетона»
Отдельно нужно сказать о том, как правильно нанести клей на газоблок, чтобы избежать его выдавливания.
Как правильно класть газобетонные блоки
Клеевая смесь консистенции густой сметаны наносится на предварительно смоченную горизонтальную поверхность кладки стены из газобетонных блоков с помощью шпателя, мастерка или каретки. Затем кладочная смесь равняется зубчатым шпателем, который имеет ширину равную ширине блока. Если газоблок имеет систему монтажа паз-гребень этого достаточно. Если блок газобетона обычный – клей наносится также и на вертикальную поверхность кладки.
Далее, на раствор, устанавливается блок. Его нужно уложить правильно, проверить точность установки уровнем. Если блок имеет захваты для рук, следует залить установить блок, залить водой место соединения и затем заполнить клеевой смесью. При необходимости блок можно скорректировать путем постукивания с использованием резинового молотка.
Примечание. Летом кладка защищается путем накрывания пленкой. Таким образом, уменьшается скорость высыхания раствора и обеспечивается равномерность его затвердевания.
Класть блоки можно при температуре не ниже – 5°С (с применением зимнего клея) и не ниже 0°С (с использованием летнего клея или бетонного раствора).
Обратите внимание. Корректировать блоки можно в течении от 5 до 15 мин после укладки (зависит от рекомендаций производителя) по истечению этого периода блок нужно будет только выбивать и заново приклеить
Технология кладки газобетонных блоков своими руками
Технология кладки газобетонных блоков своими руками
Кладка первого ряда газобетона
Начинается с подготовки основания. Первый ряд газоблоков укладывают на слой гидроизоляции и проверяют на горизонтальность. Именно поэтому для кладки первого ряда всегда используется цементно-песчанный раствор, даже если кладка будет на клей или пену. Цементный раствор менее требователен к поверхности и позволяет скомпенсировать ее неровности. При этом поверхность нужно очистить от загрязнений. Увлажнять поверхность перед началом монтажа первого ряда нет необходимости.
Примечание. Если в процессе установки газобетонных блоков излишки смеси выступают из швов, им дают застыть и только потом удаляют шпателем.
Установка блоков начинается с углов, между которыми натягивает веревка – маячок. Хорошо, когда есть нивелир, а если нет, то веревка – классика. Она будет служить направляющим ориентиром для правильной кладки. Чтобы избежать провисания шнура можно установить дополнительные промежуточные маячки. Естественно, обеспечить идеальную горизонталь будет сложно, но разница в высоте между углами не должна превышать 30 мм.
Примечание. Рекомендуется устанавливать первый газоблок с навесом в 50 мм. над цоколем.
По ходу выполнения работы может возникнуть надобность в доборных блоках из газобетона – частях блока. Их легко нарезать ручной пилой или болгаркой
Обратите внимание, работа по выпиливанию очень пыльная
При этом длина подрезанных блоков, установленных по углам не должна быть меньше 115 мм.
После того, как уложен первый ряд, его проверяют уровнем и выравнивают. Укладка первого ряда газобетонных блоков самая сложная, но, если правильно сделать – упрощается дальнейшая работа.
Примечание. После кладки первого ряда нужно прекратить работу на 3-4 часа. За это время подсохнет цементная смесь между фундаментом/цоколем и первым рядом газобетонных блоков.
Заводские решения
Технология применения перемычек в частном домостроительстве имеет несколько принципиальных отличий от монтажа, принятого в современном и массовом строительстве с использованием ячеистых газобетонов. В настоящее время используется несколько видов перемычек, которые отличаются конструктивными особенностями и правилами применения.

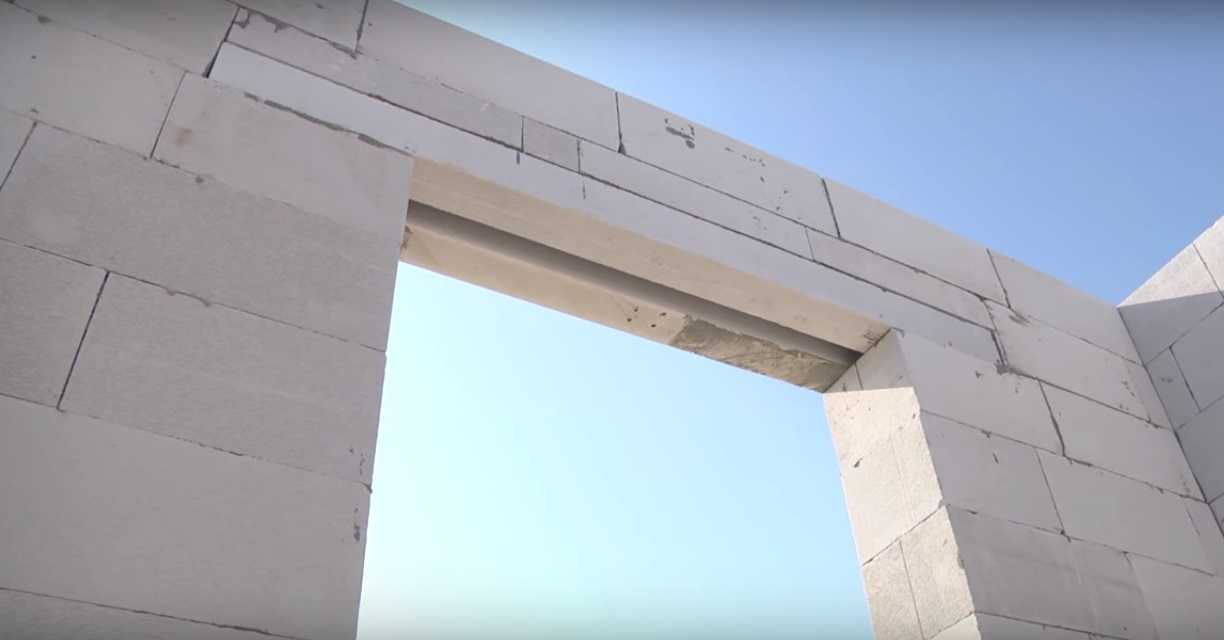

Готовый вариант армированной газосиликатной перемычки по ГОСТ
Готовые заводские газосиликатные (газобетонные) перемычки являются обычными балками из газобетона с прямоугольным сечением и внутренним каркасом в виде арматуры, покрытой специальным антикоррозионным составом.
Стрелки на элементе указывают правильное направление выполнения монтажа.
СправкаТакой вариант принято считать самым простым и не требующим особых знаний для установки.
Основными преимуществами являются:
- правильно армированные газобетоны не растрескиваются, не «плывут» и не разрушаются в процессе длительной эксплуатации;
- газобетонные перемычки относятся к высокопрочным конструкциям с малым весом, не оказывающим дополнительной нагрузки на возведенные стены и фундаментное основание;
- ячеистая структура газобетонной перемычки идентична структуре строительных блоков, поэтому не вызывает снижения показателей тепловой эффективности, и в результате не потребуется выполнять дополнительное утепление.
Основные размеры газосиликатных перемычек:
- Высота — 124 мм;
- Ширина — 115 мм, 150 мм, 175 мм;
- Длина — 1300-3000 мм.
Уточняйте на сайте производителей.
Конструкция из U-блоков

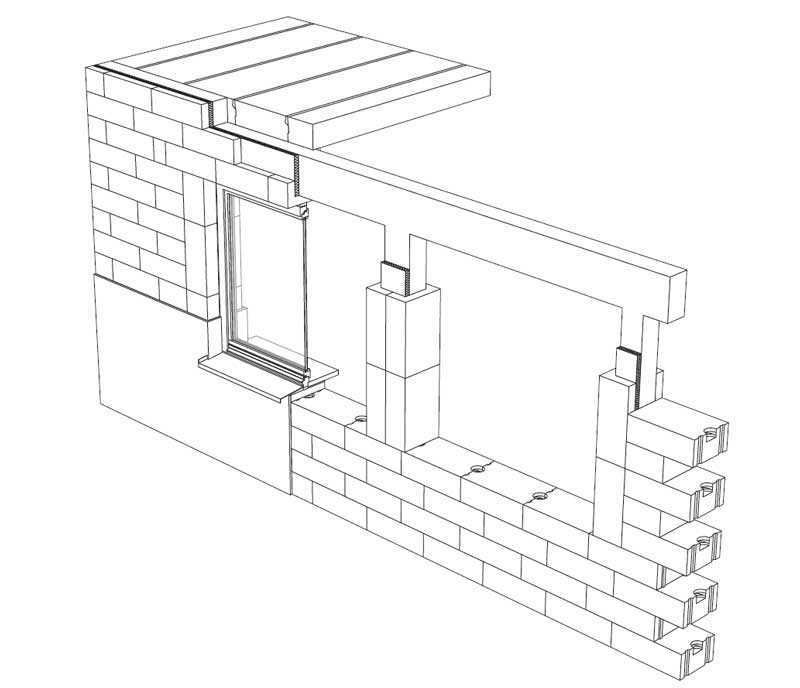

Наиболее популярным вариантом является обустройство сборно-заливных перемычек над окнами в стенках из ячеистого газобетона с несъемной опалубкой на основе U-образных элементов.
сборными элементаминожовки по газобетону
Важно!Если стены дома не планируется утеплять, не забудьте внутри конструкции разместить вставку из пенополистирола или другого утеплителя.
Железобетонные перемычки
Эти заводские изделия представляют собой балки из бетона с арматурой внутри.
По теплопроводности бетон заметно уступает газосиликату.
Если планируется утепление стен дома минеральной ватой, то эти балки использовать можно.
Но для стен без утеплителя железобетон будет являться мостиком холода.
В этом случае перемычки из газобетона, предложенные в первом варианте, смотрятся лучше.
Виды перемычек для стен из газобетонных блоков
В зависимости от поставленных задач, в строительстве могут быть использованы следующие виды перемычек.
Из армированного газобетона
Применяются при возведении зданий из ячеисто-бетонных блоков. Зачастую используют их для перекрытия несущих стен жилых и общественных строений до четырех этажей. Оснащение проемов коробки газобетонными перемычками в несущих стенах целесообразно для домов, высота которых не превышает 17 метров. Преимущества использования газобетонных балок заключаются в следующем:
- высокая скорость производства работ;
- небольшая масса;
- четкая и ровная поверхность, которую возможно декорировать краской или тонкослойной штукатуркой;
- отсутствие «холодных зон».
Недостатком этих изделий считается высокая цена, однако она компенсируется другими плюсами.
Железобетонные
Изготавливаются из стальных прутьев и тяжелого раствора бетона. Такие приспособления обладают широким спектром применения. Используют их в строительстве для перекрытий, а также в качестве опорных конструкций. Главным плюсом является их доступность и низкая цена. К недостаткам железобетонных перемычек для газоблоков можно отнести высокую теплопроводность и существенную массу.
Деревянные
Такие дополнительные приспособления используют при строительстве домов из кирпича, дерева или ячеистого бетонного материала. Главным требованиям к зданиям, при монтаже деревянных перемычек, является наличие потолков с деревянным перекрытием. Используемый материал предварительно тщательно просушивается и обрабатывается антисептиком. Достоинством деревянных перемычек над окнами в доме из газобетона является возможность соорудить их своими руками. Также, нельзя не отметить их теплосохраняющие свойства, низкую стоимость, малый вес. При влиянии внешних факторов, они, к сожалению, деформируются и загнивают. Подверженность внешним воздействиям и небольшой срок службы, в сравнении с другими разновидностями перекладин, являются их основными минусами.
Металлические профили
Обладают отличными несущими характеристиками, однако применение их не всегда оправдано. Дело в том, что они предрасположены к коррозии метала. Да, и теплопроводимость у таких изделий весьма высока, поэтому возникает необходимость дополнительного утепления. Впрочем, перед тем как сделать стальные перемычки над окнами в доме из газобетона, следует учесть некоторые нюансы:
- перед укладкой желательно со всех сторон покрыть уголки краской;
- для фиксации профили скрепляют проволочной стяжкой или сваркой;
- уголки не выступают из стены, их монтируют в газобетон;
- перед монтажом уголки оборачивают штукатурной сеткой для обеспечения адгезии со штукатуркой.
Из монолитного бетона
Данный способ создания бетонной перемычки на газобетон является самым дешевым, однако требует немало хлопот. В результате, получается довольно крепкая конструкция, выдерживающая большие нагрузки. К недостаткам можно причислить тот факт, что после ее монтажа, теряется однородность поверхности стены, что обнаруживается при нанесении тонкого слоя штукатурки. До начала работ по устройству монолитной балки, требуется соорудить съемную опалубку из фанеры, досок или другого аналогичного материала.
Варианты монтажа
Существует несколько способов обустройства балок. Технологии отличаются используемыми материалами и последующими эксплуатационными характеристиками.

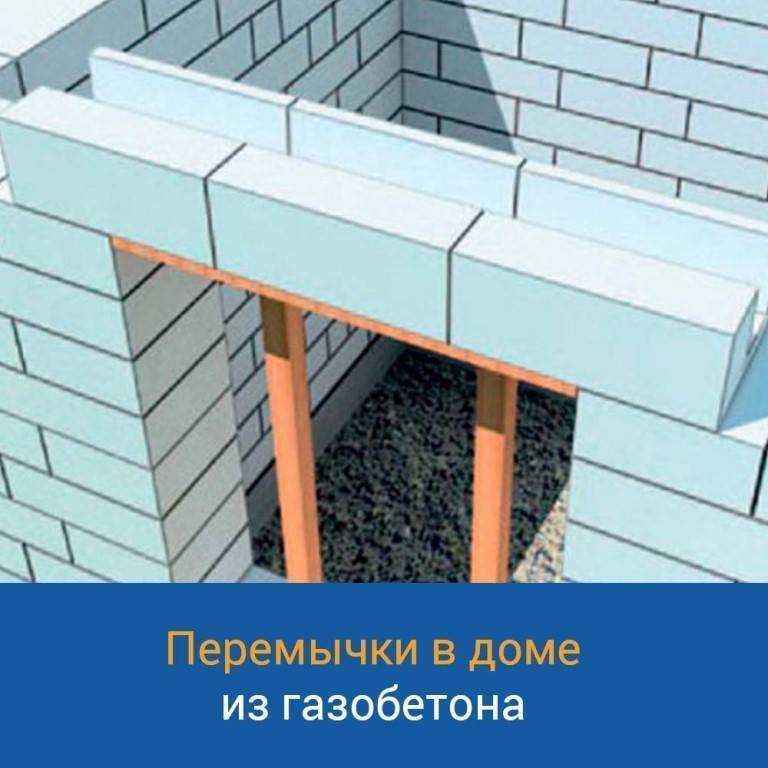

U-образными блоками
Если рассматриваете вопрос, как сделать перемычку над окнами в доме, построенном из газобетона самостоятельно, в одиночку – этот вариант будет для вас лучшим. Принцип заключается в обустройстве так называемой несъёмной опалубки. U-блоки по своим габаритам повторяют стеновые, потому проблем с их монтажом не возникает. Это сборные конструкции, внутри которых устроен лоток. В него помещается пояс из металлической арматуры, заливаемый бетоном. Устанавливаются на обычный клей для газобетона.
Технология установки:
- На уровне последнего ряда кладки собирается прочный помост. Что для этого используется – роли не имеет (металл, дерево). Это временная конструкция, которая будет демонтирована после полного твердения бетона.
- Балка выкладывается U-образными блоками, с учётом необходимых напусков на стену.
- Утолщённая перегородка опалубки устанавливается в направлении улицы. С внутренней стороны укладывается минеральная вата.
- Внутри получившейся опалубки собирается каркас из арматуры. 2 продольно расположенных стержня D 10-16 мм, связанных между собой 6-мм. прутками с шагом 400-500 мм.
- Полость заливается мелкозернистым бетоном, марки не менее М 200.
- Демонтаж подпорок происходит не ранее, чем через 2,5 недели. В зависимости от погодных и климатических условий, влияющих на срок твердения бетона.
Армированными перемычками
Принцип обустройства оконных проёмов с использованием армированных перемычек заводского производства заключается в установке бруса нужных размеров. Изготавливаются они по принципу, описанному ранее. Разница лишь в том, что вместо обычного бетона здесь используется газобетон плотностью 500кг/м³ и классом по прочности на сжатие В 2,5. Это условие становится причиной снижения веса изделия. Арматурный каркас собран из прутьев, покрытых специальным антикоррозийным покрытием.
Размеры перемычек подбираются индивидуально, в зависимости от конструктивных особенностей проёма.
| Длина, мм. | Ширина, мм. | Высота, мм. | Масса, кг. |
| 1 100 | 100, 125, 150, 175, 200, 250, 300. | 250 | 18-45 |
| 1 300 | 100, 125, 150, 175, 200, 250, 300. | 250 | 21-64 |
| 1 500 | 100, 125, 150, 175, 200, 250, 300. | 250 | 24-73 |
| 1 750 | 100, 125, 150, 175, 200, 250, 300. | 250 | 28-85 |
| 2 000 | 100, 125, 150, 175, 200, 250, 300. | 250 | 32-97 |
| 2 250 | 100, 125, 150, 175, 200, 250, 300. | 250 | 37-109 |
| 2 500 | 100, 125, 150, 175, 200, 250, 300. | 250 | 51-101 |
| 2 750 | 100, 125, 150, 175, 200, 250, 300. | 250 | 56-132 |
| 3 000 | 100, 125, 150, 175, 200, 250, 300. | 250 | 57-144 |
| 3 250 | 100, 125, 150, 175, 200, 250, 300. | 250 | 58-156 |
Количество брусков подбирается с учетом ширины проёма, толщины кладки и высоты используемых блоков. Для достижения искомой величины допускается комбинирование двух элементов. Например, на стенах, толщиной 450 мм, используются 2 бруска шириной 150 и 300 мм.
Мнение эксперта Виталий Кудряшов строитель, начинающий автор
Задать вопрос
Важное преимущество газобетонных перемычек заключается в небольшом весе, возможности лёгкого и быстрого монтажа и исключению образования «мостиков холода»
Уголками или арматурными стержнями
Третий способ устройства перекрытия — уголок для газобетона. Берётся ровнополочный профиль с размерами сторон не менее 75 мм. При длине балки превышающей 2 м. применяется угол большего размера (не менее 100 м).
Укладывается двумя способами:
- Врезанием сторон уголка в центральную часть блока или на расстояние не менее 1/3 от наружной стороны.
- Установкой по краям блока.
Некоторые нюансы монтажа:
- Если требуется ровная поверхность стены, профиль утапливается в блок. Для этого газобетон подрезается на толщину металла.
- Обеспечить надёжное крепление уголков лучше всего сварив их между собой.
- Перед установкой поверхность металл очищается от элементов коррозии, отслаивающейся краски. Обрабатывается грунтовкой и красится.
- Глубина опирания уголка на стену из газобетона – не меньше 250 мм.
Недостаток в применении железных уголков в качестве балок, заключается в «мостике холода», который вы создадите, сварив их между собой.
Глубина опирания и максимальная длина проема
Под глубиной опирания понимается расстояние, на которое балка заходит на стену оконного или дверного проема. При возведении зданий строители берут в расчет такие понятия, как максимальная длина перекрываемого просвета и минимальное расстояние опоры. От площади, на которую переносится вес балки, зависит степень сопротивления и сохранности силикатных стен.
Особенность расчета заключается в том, что при малой площади контакта может произойти разрушение блоков, находящихся под нагрузкой. Большая глубина опирания приводит к увеличению сроков и стоимости строительства.
Существуют такие нормы расчетов при проектировании зданий из пеноблоков:
- Железобетонные столбики. Изделия рассчитаны на установку в проеме, расстояние которого не превышает 300 см при накладке с каждой стороны не менее 30 см. После монтажа необходимо дополнительное утепление. Если это не предусмотрено проектом, защитной отделки не требуется.
- Оконные перемычки из пенобетона монолитные. Могут использоваться для просветов длиной до 200 см с перекрытием по сторонам от 25 см. После возведения утепление не применяется, нужна водостойкая внешняя отделка.
- Разборные силикатные балки с армированием. В зависимости от вида каркаса показатели по максимальной ширине проема различаются. При внутреннем армировании он составляет 200 см. При использовании внешнего армирования (уголка, стержней) максимальное расстояние составляет 120 см при глубине опирания 20 см. Утепление после монтажа не проводится. Наносится фасадная штукатурка.
При выборе методики строительства следует помнить, что для газобетона нужно использовать легкие и крепкие крепежные материалы, которые не оказывают на блоки критического давления.
Как подбирать железобетонные перемычки.
Расчет железобетонных перемычек. Итак, давайте сперва введем какие-то исходные данные. Допустим, нам надо рассчитать, какую перемычку следует брать для перекрытия пролета шириной 1350 мм в самонесущей стене толщиной 240 мм при высоте стены над проемом – 800 мм. Стройка ведется в зимних условиях.
Толщина стены 240 мм говорит о том, что нам понадобятся две брусковые перемычки шириной по 12 мм. В зимний период на самонесущую перемычку берут нагрузку от высоты стены, равной расчетному пролету. Расчетный пролет считается так:
1350 + 2*100/3 = 1420 мм
100 мм в данном случае – это минимальная глубина опирания перемычки. Так как высота кладки оказалась меньше расчетного пролета, в дальнейшем в расчетах будем использовать именно ее – 800 мм.
Далее определяем нагрузку на 1 погонный метр изделия:
0,24*0,8*1,8*1,1/2 = 0,19 т/м = 190 кг/м
В этих расчетах 1,8 т/м3 – это вес кирпича, 1,1 – коэффициент надежности, 2 – количество перемычек. Итак, нам необходимо выбирать перемычку из тех, чей индекс нагрузки не менее 2-х.
Как мы уже говорили выше, минимальная глубина опирания данных перемычек составляет 10 см, значит наименьшая возможная длина перемычки в нашем случае равна:
1350 + 100*2 = 1550 мм
Из списка типоразмеров нам могла бы подойти перемычка 2ПБ 16-2 длиной как раз 1550 мм и расчетной нагрузкой до 200 кг/м. Однако нам еще следует учесть нагрузку от собственного веса балки, которая равна 70/1,55 = 45 кг/м. То есть суммарная нагрузка будет составлять 190 + 45 = 235 кг/м, что превышает максимально допустимую для данной перемычки.
В нашем случае подойдет перемычка 2ПБ 19-3. Собственная нагрузка для нее составляет 80/1,94 = 41 кг/м. Тогда суммарная будет равна 190 + 41 = 231 кг/м, что не превышает допустимые 300 кг/м для этой балки. Длина перемычки составляет 1940 мм, и это тоже подходит для наших условий.
Заключение.
Приведенный пример основан на конкретных данных, которые могут значительно отличаться в зависимости от изменяющихся условий. В отдельных случаях должны учитываться другие дополнительные данные. Например, длина перекрытия пролетом или летний период строительства. Все это будет отражаться на расчетах, но базовый принцип, изложенный в этой статье, является их основой.
