Чердачное перекрытие дома

Как сделать чердачное перекрытие Особенности устройства

October 29, 2016

Обустройство чердака в частном доме является одним из завершающих этапов строительства. Это помещение может использоваться для самых разных целей. Но чаще всего это пространство отводится под различные инженерные коммуникации, оборудование. В зависимости от способа эксплуатации этого помещения обустраивается и чердачное перекрытие.

Внутри такого помещения температура обычно ненамного отличается от уличных показателей. Поэтому жилое помещение необходимо качественно отделять от него при помощи перекрытий. Как происходит весь процесс, необходимо узнать перед началом работы.

Технология укладки пирога перекрытия

При укладке пирога перекрытия необходимо соблюдать определенную последовательность действий и использовать правильную технологию

Важно учесть особенности конструкции и требования к готовому перекрытию, чтобы обеспечить его надежность и долговечность

Подготовка поверхности

Перед укладкой пирога перекрытия необходимо провести подготовительные работы с поверхностью, на которую будет укладываться перекрытие. Поверхность должна быть чистой от пыли, грязи и других загрязнений, а также выровненной и готовой для укладки материалов.

Укладка утеплителя

Первым шагом при укладке пирога перекрытия является укладка утеплителя. Утеплитель может быть представлен различными материалами, такими как пенополистирол, минеральная вата или эковата. Утеплитель должен быть уложен плотно и равномерно, без просветов и дефектов.

Устройство гидроизоляции

После укладки утеплителя необходимо устроить гидроизоляцию. Гидроизоляция предотвращает попадание влаги в конструкцию перекрытия и защищает утеплитель и другие слои от воздействия влаги и воды. Гидроизоляцию можно выполнить с помощью пленки, рулонного материала, гидроизоляционной мастики или специальной мембраны.

Устройство пароизоляции

Пароизоляция играет важную роль в укладке пирога перекрытия, предотвращая проникновение паров и конденсата изнутри помещения в утеплитель и другие слои. Пароизоляция может быть выполнена с помощью специальной пленки или мембраны, которые должны быть уложены плотно и надежно, без просветов и повреждений.

Укладка армированной сетки

Для повышения прочности и улучшения характеристик перекрытия рекомендуется укладывать армированную сетку. Сетка должна быть распределена равномерно по всей поверхности перекрытия и закреплена надежно на всех стыках и углах. Это поможет предотвратить расслоение и обеспечит стабильность конструкции.

Заливка бетонной смесью

Последним этапом укладки пирога перекрытия является заливка бетонной смесью. Бетон должен быть качественным и иметь необходимые прочностные характеристики. Заливка производится равномерно, соблюдая уровень и гладкую поверхность. При этом следует использовать необходимое количество арматуры и провести армирование связями и подкреплениями, чтобы усилить конструкцию.

При соблюдении указанных технологических требований и последовательности действий можно достичь высоких показателей надежности и долговечности пирога перекрытия

Важно также учитывать все специфические особенности и требования к конкретной конструкции перекрытия

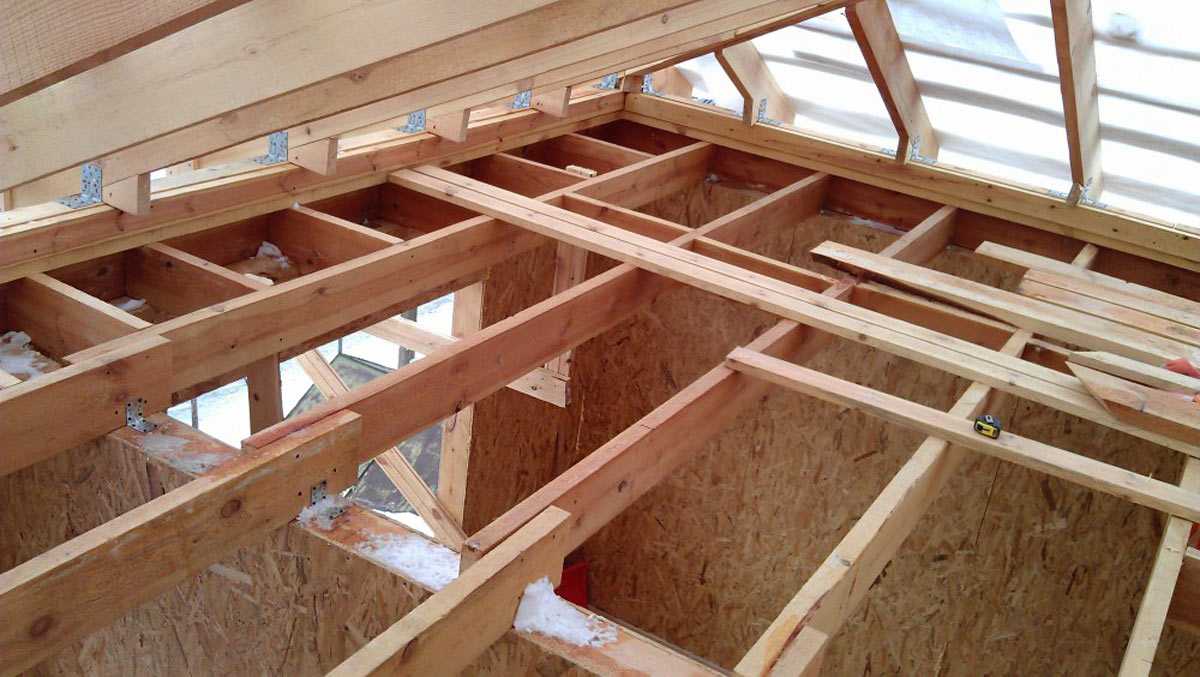

Конструкция чердачного перекрытия по деревянным балкам. Возведение каркаса

Устройство чердачного перекрытия по деревянным балкам чаще всего предусматривает монтаж верхнего и нижнего наката (покрытия из досок или плит), между которыми размещаются гидроизоляционные и утеплительные материалы.

При этом существует несколько вариантов сборки такой конструкции, и ниже мы опишем основные схемы:

Для эффективной укладки теплоизолятора между балками необходимо изготовить нижний настил, закрепленный на опорах. Проще всего это сделать путем крепления к балкам листов толстой (примерно 15 мм) фанеры или ОСБ.
Древесные плиты подрезаем в соответствии с размерами и конфигурацией помещения, после чего приподнимаем к потолку и фиксируем к балкам с использованием саморезов по дереву. Шаг фиксации лучше всего делать небольшим, поскольку даже легкие теплоизоляционные материалы будут создавать достаточно существенную нагрузку на подшивку.

Вид нижнего наката из необрезной доски изнутри помещения

Если же мы планируем сделать максимально надежный потолок, то можно возвести более сложную конструкцию:

В нижней части каждой балки по всей ее длине набиваем так называемые черепные бруски сечением 40х40 или 50х50 мм.
На выступы, которые образованы этими брускам, сверху укладываем либо одинарный слой из досок, либо подрезанные по размеру листы фанеры/ОСБ.
Фиксируем накат к черепным брускам с использованием гвоздей или фосфатированных саморезов по дереву.

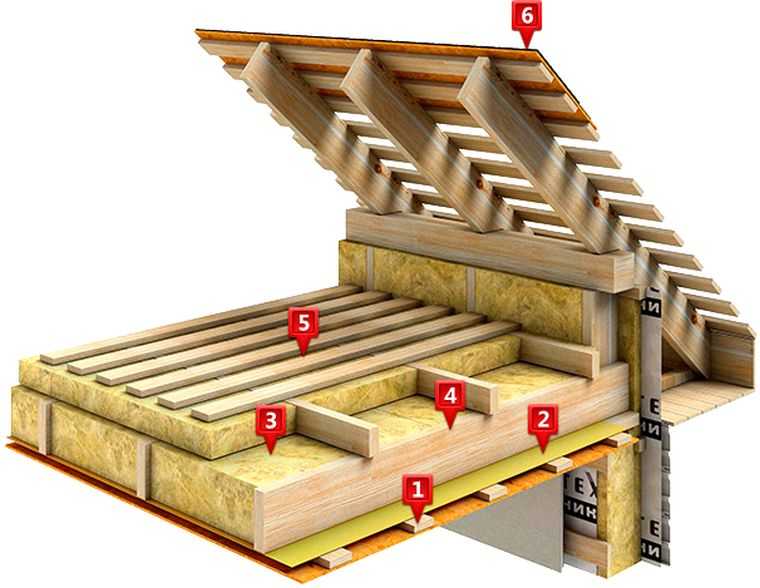

Схема перекрытия с черепными брусками и щитовым выравниванием нижней плоскости

Такая конструкция является более сложной в изготовлении, да и отделывать ее будет несколько труднее: черепные бруски формируют на потолке выступы, которые придется скрывать гипсокартонными листами или аналогичным материалом. С другой стороны, крепление нижнего наката на черепных брусках более надежно, потому, если вы планируете активно эксплуатировать чердак, то лучше выбирать именно этот вариант.

Первый этаж в частном доме

Пирог пола на первом этаже

Рассмотрим следующий пример конструкции для первого этажа в деревянном доме. В ней не используются лаги, а монтаж обшивки происходит непосредственно на балки перекрытия. Это позволяет сэкономить высоту потолка, делает схему проще и дешевле.

Пирог пола первого этажа в деревянном доме показан на фото.

Такая схема подойдет для первого этажа над теплым цоколем, и для перекрытий между 1 и 2 этажом.

В самом низу идут черепные бруски из досок 100*25 мм. Их прикручивают к балкам с нижней стороны. Они нужны для устройства чернового пола под укладку утеплителя.
Затем идут несущие балки 200*50 мм.
Черновой пол из досок 100*25 мм укладывается на черепные бруски.
На черновой пол укладывается ветрозащитная пленка (пароизоляционная мембрана).
Затем между лаг укладывается утеплитель. В конкретном примере используется 2 слоя минеральной ваты Rockwool Лайт Баттс уложенные в разбежку, общая толщина слоя 20 см.
Сверху утеплитель укрывается пароизоляцией.
Потом делается обшивка лаг. В данном случае используется фанера ФСФ толщиной 21 мм. Она укладывается со смещением стыков.
Дополнительно рекомендуется в эту схему добавить рейки контробрешетки для создания зазора под фанерой.

Паро- и теплоизоляция холодного чердака

Для кровли с холодным чердачным помещением наиболее важно максимально снизить теплопотери через чердачное перекрытие. Как для деревянных, так и железобетонных перекрытий обязательным является пароизоляция. Она укладывается на само перекрытие и обеспечивает защиту утеплителя от паров, которые могут сконденсироваться в теплоизоляторе, пройдя через потолок жилого помещения

В качестве утеплителя могут применяться плитные и насыпные материалы. Пирог потолка состоит из пароизоляции, балок перекрытия и утеплителя

Она укладывается на само перекрытие и обеспечивает защиту утеплителя от паров, которые могут сконденсироваться в теплоизоляторе, пройдя через потолок жилого помещения. В качестве утеплителя могут применяться плитные и насыпные материалы. Пирог потолка состоит из пароизоляции, балок перекрытия и утеплителя.

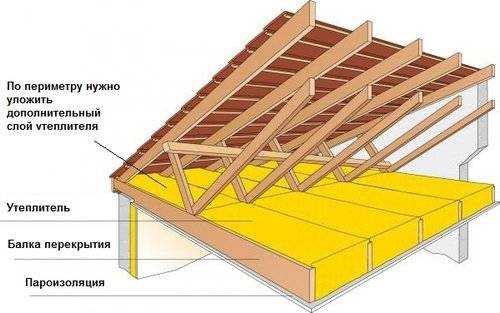

устройство пирога перекрытия холодного чердака

В перекрытии потолка часто используют следующие виды теплоизоляторов:

пенополистирольные и пенопластовые плиты;
минераловатные плиты или маты;
керамзитовые гранулы;
шлак топливный или гранулированный;
опилки с известью или глиной;
пемза.

Толщину необходимого слоя утеплителя выбирают в зависимости от расчетной зимней температуры при помощи таблицы ниже.

толщина утеплителей для холодных чердаков

Зимнюю температуру рассчитывают по СНиП 2.01.01-82 (строительная климатология и геофизика) или выбирают по регионам РФ из соответствующих климатических карт.

Утеплитель укладывают между лагами или балками потолка, а сверху делают дощатый настил для чердачных ходов. Лаги, обычно, имеют толщину 50 мм, а доски для настила 25-35 мм толщиной.

Требования

Несмотря на требования к теплоустойчивости чердака, в нем должна сохраняться минимальная, естественная вентиляция. Достигается это за счет создания вентиляционных решеток во фронтоне или за счет окон на чердаке.

Как не парадоксально, но сосульки и промерзания на чердаке возникают именно по причине отсутствия вентиляции. Влага, накапливаемая за счет воздушных потоков с комнаты, не имеет выхода и начинает замерзать. Кроме того, вентиляция на чердаке не позволяет скапливаться огромному количеству снега и осадков на крыше.

Вентиляция должна присутствовать и между утеплителем на самом перекрытии. Сам утеплитель изолируют с обеих сторон гидро- и пароизоляторами, но между ними все равно должен оставаться небольшой зазор, хотя бы в 1 см, чтобы шла циркуляция воздуха и теплоизолиционный материал не гнил (если это минеральная вата), и сами балки не находились в постоянной влаге от конденсата.

Воздух все равно будет проникать через древесные волокна, но в меньшей степени. Для этого под утеплителем прокладывают слой мембранной пароизоляции, которая способна поглощать влагу, но не передавать ее утеплительному материалу.

И последний фактор, шумоизоляция, крайне важен в домах с деревянным перекрытием. Дерево само по себе шумопередающий материал, поскольку в нем присутствуют микрополости. И любой скрип и шум с чердака будет слышен во всем доме. С данной задачей хорошо справляется слой минеральной ваты не менее 150 мм.

Минераловатный утеплитель

Для того чтобы сберечь тепло, материал нужно разместить между паро и гидроизоляционными пленками. Пароизоляция защищает от влажных масс воздуха, которые образуются в жилых помещениях у потолка, особенно на стыке со стенами. Вторая прослойка предохраняет вату от попадания воды с крыши сквозь микротрещины и прорехи в кровле.

Утепляют чердачное помещение дома чаще всего со стороны пола, нежели – потолка нижнего этажа. Для этого минеральная вата является надежным, недорогим изолирующим материалом с большим сжатием, позволяющим прикрыть поверхность не только пола, но и балок разной формы. Продается такое утепление рулонами или плитами разной толщины.

При этом он обладает следующими достоинствами:

Бюджетная стоимость.
Простота при монтаже.
В таком утеплителе не заводятся грызуны.
Высокая пожаробезопасность материала.
Возможность изолировать любую неровную поверхность.

В то же время при работе с минеральной ватой необходимо принимать меры защиты: одевать плотную одежду, работать в очках и защитных перчатках, а также желательно использовать респиратор.

Утепление чердака минватой

Чердачное перекрытие пирог. Целесообразность теплоизоляции на чердаке

Потолочная стена, разделяющая основные помещения дома и кровлю, называется чердачной, потому что прямо на ней располагается классический чердак, в котором можно оборудовать мансарду или кладовую для разных вещей. Некоторые люди хранят там строительные инструменты, раздвижные лестницы, ненужные вещи, бытовые предметы для ухода за домом, или используют помещение для сушки белья.

От того, в каком состоянии находится чердачное перекрытие, зависит сохранение тепла в основной постройке.

Целесообразность выполнения теплоизоляции состоит в том, что она поможет :

предотвратить потери тепла;
создать в основном помещении благоприятный микроклимат;
сохранить семейный бюджет, без сделанных дополнительных затрат на утепление.

Последствия отсутствия теплоизоляции могут сказаться на теплопотерях дома, но не более 15%, так как основной момент в любой постройке уделяется именно стенам и окнам. И все же, теплый чердак – это равновесие в температурах дома, а значит, препятствие к образованию сквозняков, мостиков холода, образованию конденсата, плесени и грибков.

Без утепления нельзя оставлять перекрытие в деревянном доме и в постройках из легких ячеистых бетонов в одноэтажных домах. Это связано с тем, что пирог теплоизоляции чердачного помещения включает в себя одновременное обустройство конструкции гидроизоляционным материалом, надежно защищая от попадания воды или образующегося конденсата в холодное время года, если чердак неотапливаемый.

Целесообразность укладки теплоизолятора в каждом конкретном случае лучше всего обсудить со строительным специалистом. Чаще всего данный вид утепления рекомендуется для частных домов в регионах с неблагоприятным климатом и суровыми зимами.

Безбалочные перекрытия

Безбалочные разновидности перекрытий дома сооружаются в виде монолитных конструкций, а также с применением сборных изделий ЖБИ или специальных балок с блоками-вкладышами, которые укладываются вплотную друг к другу и после укладки монолитятся. Они выполняют одновременно несущие и ограждающие функции.

Монолитные железобетонные

Монолитное перекрытие представляет собой цельную бетонную конструкцию толщиной обычно 150-250 мм, опирающуюся на несущие стены. Такая плита сооружается непосредственно на строительном объекте.

Фото 5. Подготовка опалубки под монолитное перекрытие

Последовательность устройства:

Создание съемной опалубки с опорой на вертикальные стойки.
Изготовление и установка армирующего каркаса из арматуры 6-12 мм.
Заливка опалубки бетоном.

Фото 6. Изготовление армирующего каркаса

Основные преимущества монолитных железобетонных конструкций:

Возможность перекрытия пролетов сложной конфигурации.
Отсутствие необходимости заделки швов.
Не требуется привлечение грузоподъемной строительной техники.
Повышенная по сравнению с другими видами перекрытий несущая способность.

Фото 7. Бетонирование монолитной конструкции

Но и недостатки у монолита имеются – повышенная трудоемкость работ, большой вес (1 м2 перекрытия толщиной 200 мм весит примерно 500 кг), долгое высыхание бетона и, а также необходимость «ухода» за перекрытием до набора прочности (до 28суток). Также одним из основных минусов является высокая стоимость устройства – более чем на 30 % дороже по сравнению с применением пустотных плит заводского производства.

Сборные железобетонные

Применение пустотных плит считается самым востребованным на сегодня способом устройства перекрытий. Они укладываются вплотную друг к другу, а швы в месте примыканий заделываются раствором или бетоном (в зависимости от их размеров). Изделия производятся в заводских условиях, что гарантирует высокое качество и соответствие фактических характеристик показателям, указанным в сопроводительной документации.

Фото 8. Процесс монтажа железобетонных плит

Достоинства:

Высокая скорость монтажа за счет привлечения грузоподъемной техники.
Высокие прочностные характеристики – в продаже имеются изделия с несущей способностью от 300 до 1600 кг/м2.
Небольшой вес – благодаря наличию продольных технологических пустот в конструкции.
Нет необходимости ждать набора прочности как в монолите, соответственно сразу же можно приступать к следующему этапу строительства.

Фото 9. Цокольный этаж, перекрытый плитами

К недостаткам можно отнести то, что они производятся стандартных форм и размеров – это затрудняет перекрытие пролетов нестандартной конфигурации. Плиты, изготовленные методом непрерывного безопалубочного формования (ПБ), допускается резать под любым углом от 0 до 180°, но подобные работы лучше производить в заводских условиях.

Строительные требования

Монтаж, ремонт и реконструкция чердачных перекрытий требуют продуманного подхода, ведь от них зависит безопасность использования дома. Чтобы определить максимально возможную нагрузку, которой может подвергаться конструкция, выполняется инженерный расчет, а затем, основываясь на вычислениях, составляется проект. К чердачным перекрытиям предъявляется ряд требований:

Несущая способность. Этот показатель зависит от материала, из которого изготавливаются балки, а также от расстояния между ними.
Расстояние между балками. Максимально допустимое расстояние между деревянными балками, разрешенное строительными нормами, составляет 4 метра.
Устойчивость к перепадам температуры. Балки должны хорошо выдерживать температурные колебания, так как разница между температурой воздуха в чердаке и жилых помещения превышает 4 градуса.
Непроницаемость. Перекрытие должно защищать от проникновения холодного воздуха и влаги с чердака.

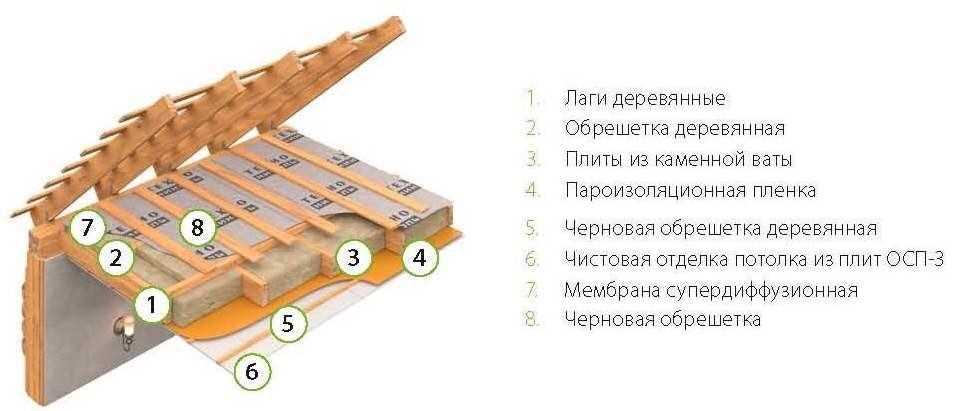

Требования и особенности формирования пирога перекрытия холодного и теплого чердака

Правильный монтаж всех слоев пирога, состоящих из пароизоляции, обрешетки утепления, отделочных материалов и чистового пола продлевает срок эксплуатации потолка со стороны дома.

Помогает обустраивать дополнительное помещение в качестве мансарды, защищает основное здание от сквозняков и перепадов температур, и дополнительно снижает расходы на альтернативные виды отопления (на 20%).

Как формируются слои пирога чердачного покрытия, какие нормативные требования к нему предъявляются, бывают ли ошибки, способы их устранения, а также другие важные нюансы, предлагаем узнать из представленной статьи.

Основные требования по обустройству

Чтобы правильно выполнить работы по созданию надежного слоя на чердачном полу, который будет выполнять защитную и изоляционную функцию для основных помещений постройки, нужно приобрести и использовать в работе только высококачественные материалы от проверенных производителей. Они должны иметь маркировку, инструкцию по использованию и сертификат качества, а также соответствовать следующим техническим требованиям:

Обладать высокими прочностными и плотностными качествами.
Быть изготовленными в промышленных условиях из экологически чистого и качественного сырья.
Соответствовать заявленным характеристикам от изготовителя.
Иметь стойкость к воде и отталкивать конденсат, образующийся из-за перепадов атмосферных температур.
Защищать от шумов и посторонних звуков.
Быть невозгораемыми, и стойкими к огню в течение 1,5-2 часов.
Укладываться по соблюдению шага между балками, с минимальным расстоянием 4 (м).
Соответствовать толщине, указанной в проекте работ.
Должны выдерживать определенную нагрузку.
Хорошо поддаваться монтажу, так как адгезируются с любой поверхностью.
Создавать ровную поверхность по черновому полу.
Не должны быть дорогими.

Чем качественнее и лучше выполнены слои отделки для перекрытий, с соблюдением технологий и последовательности работ, тем дольше прослужит покрытие на холодном или теплом чердаке.

Характеристика теплоизоляционных материалов

Производство материалов для удерживания тепла в помещении идет в ногу со временем. С каждым годом, в производство поступают новые улучшенные материалы.

На первом месте стоит здоровье потребителей и состояние окружающей среды. Данным требования соответствуют в полной мере утеплители фирмы KnauF.

Экологичность в моде, как и забота о собственном организме.

При выборе материалов в первую очередь необходимо обращать внимание на:

уровень проводимости тепла;
легкость;
влагостойкость;
пожаростойкость;
низкий уровень выделения ядовитых веществ либо их отсутствие;
неподверженность гнилостным и грибковым процессам;
воздухопроницаемость;
устойчивость к атакам грызунов;
гибкость и прочность одновременно;
влажность сорбционная;
тепло- и морозоустойчивость.

Уровень сохранения тепла варьируется от 15% до 35%. В зонах с суровым климатом необходимо тщательно утеплять перекрытия на чердаке, иначе на обогрев дома придется выкидывать немалые суммы.

Хороший уровень утепления чердака дает меньшие перепады температуры и уменьшает образование конденсата под крышей. А это, в свою очередь, хорошая защита от плесени.

Важно! Качественная укладка теплоизоляционных материалов, гарантирует сохранение благоприятного микроклимата в доме. Спасает от холода зимой, и от жары летом. Пароизоляция защита от влаги повышает время эксплуатации крыши дома и межэтажных перекрытий

Металлические части, меньше поддаются коррозии. Правильная установка окна на чердаке, а также вентиляционные дырки, препятствуют повышению влажности и дают появляться сквознякам

Пароизоляция защита от влаги повышает время эксплуатации крыши дома и межэтажных перекрытий. Металлические части, меньше поддаются коррозии. Правильная установка окна на чердаке, а также вентиляционные дырки, препятствуют повышению влажности и дают появляться сквознякам.

О качестве укладки теплоизолята в доме свидетельствует отсутствие наледи и сосулек под кровлей, либо их минимальное наличие. Во избежание оттока тепла из дома и появления высокой влажности, на первоначальном этапе застройки дома, необходимо тщательно утеплять межэтажные перекрытия.

Расчет числа элементов и их размеры

Расчет балок перекрытия, их сечение и шаг между ними необходимо знать для того, чтобы чердачное перекрытие было максимально устойчивым для возлагаемых на него нагрузок. Для этого застройщик должен понимать, в каких целях будет использован чердак. Классификация следующая:

неиспользуемое помещение;
помещение под склад;
жилое помещение.

Для каждого перечисленного вида существуют нормативы. Так, начальная величина – это вес самого перекрытия, которое состоит из дерева и легких утеплителей, она равна 50 кгс/м² (килограмм-сила на метр²).

Для нежилого помещения, на котором не будет стоять мебель, ненужные вещи и прочее, удельный вес, согласно таблице СНиП, равен 100 кгс/м².
Помещение, на котором хранится оборудование, старая мебель, коробки, ящики и вес самого человека, имеет массу 200 кгс/м².
Жилое помещение, оборудованное под мансардный этаж, с утеплителями, мебелью и постоянным посещением человека, имеет вес 300 кгс/м².

Таким образом, вес жилого помещения прибавляем к начальной величине 50 кгс/м² и, сверяясь с таблицей СНиП, в которой учтены размеры и шаг балок для каждого веса, рассчитываем необходимые пиломатериалы.

Пирог перекрытия холодного чердака. 1 Зачем нужно утепление пола чердака?

Утепление холодного пола чердака каменной или минеральной ватой, по большому счету нужно в мало эксплуатируемых помещениях, которые правильно оснащены специальной кровельной вентиляцией.

Чердак, а точнее его перекрытия выполняют функцию своеобразной границы тепла и холода. В таких местах перекрытия чердака подвергаются интенсивному воздействию влаги из-за формирования конденсата.

Однако правильно утеплить перекрытия на чердаке дома минватой можно и своими руками. Сам процесс утепления перекрытия на чердаке минватой – это создание прочного теплоизоляционного покрытия, которое будет отличаться низкой степенью теплопроводности.

Сама технология утепления минватой перекрытия на чердаке как и теплоизоляции Энергофлекс для труб подразумевает неукоснительное следование ее этапам и требованиям.

Сама по себе это технология достаточно простая и понятная. Хорошая теплоизоляция пола чердака с помощью минеральной ваты помогает закрывать нежелательные щели.

Для этого утеплитель нужно укладывать плотно. В большинстве случаев для утепления чердака дома применяется минвата.

Представленный утеплитель является наиболее подходящим для работ такого вида, также им можно утеплить поверхность пола в жилых помещениях дома.

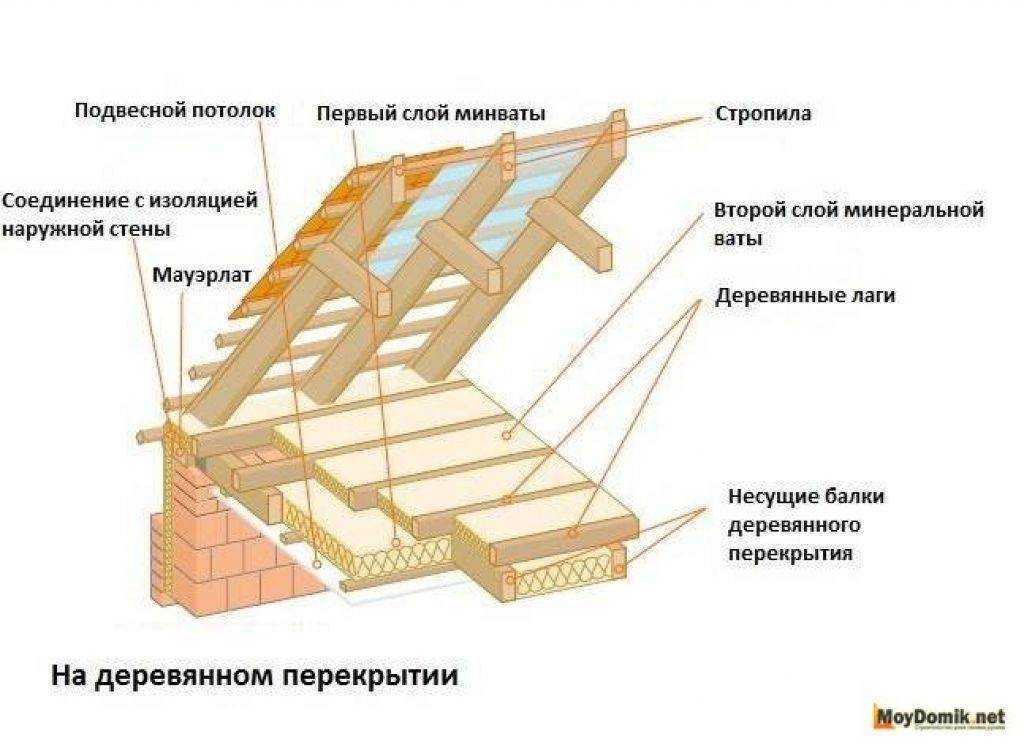

Схематичное утепление чердачного перекрытия минватой

При организации хорошей изоляции минеральной ватой, в жилых помещениях будет сохраняться наиболее оптимальная температура.

Если процедура будет выполнена неправильно, то влага, поднимающаяся от пола дома, приведет к формированию конденсата.

Пароизоляция

Первым слоем для обустройства крыши идёт пароизоляция. Её укладывают по всем поверхностям, не оставляя свободного пространства. В области стен рекомендуют установить двойной слой. В качестве изолянтов в частных домах часто используют полиэтиленовую плёнку или пергамин. Данные изделия доступны по стоимости, но они не очень прочные, быстро рвутся, не пропускают воздух. Рекомендуют присмотреться к современному ассортименту.

Вместо плёнки используют крафт-бумагу с фольгированным, лавсановым покрытием или из стеклоткани. На холодном чердаке со стороны ванной комнаты или бани, рекомендуют установить фольгированную стеклоткань. Она предотвратит выход пара и запревание утеплителя.

На упаковке изолянтов указывается марка. Под кровлю укладывают материал марки «А». Он пропускает пар, но предотвращает попадание влаги с внешней стороны; защищает чердак от осадков. Для кровли часто используют «Изоспан».

Потолок лучше защитить изолянтом марки «В» или «С». К ним не предъявляют высоких требований. Они препятствуют появлению конденсата, отличаются долговечностью. Монтируют их шершавой поверхностью вверх, плёнкой вниз. Для холодного чердака используют «Изоспан», «Технониколь», «Мегафлекс». Данные плиты можно применять, как при наружных, так и при внутренних работах.
