В каких областях применяется данный материал?
Профнастил, обладающий прекрасным показателем несущей способности, считается наиболее востребованным среди всех разновидностей. Это обеспечено наличием у него не только многочисленных положительных параметров и высокой прочности, но и универсальностью, так как он может применяться действительно в разных сферах строительства.
Важно! Качественный несущий профлист не только отличается хорошей прочностью, но и сам имеет не слишком высокую массу, поэтому пользоваться им можно в разных направлениях. Наиболее часто этот материал применяется для:
Наиболее часто этот материал применяется для:
- формирование кровельного покрытия, причем при наличии умений воспользоваться им можно даже на самых сложных и криволинейных формах крыши, а шаг обрешетки может достигать трех или больше метров;
- установка несъемной опалубки, причем качественный профлист, предназначенный для создания перекрытий, прекрасно без деформаций и разрушений выдерживает вес от бетонного состава или каркаса, а также используется в качестве листовой арматуры;
- формирование композитных перекрытий между этажами, а также организация диафрагм жесткости сооружений, обладающих несущим каркасом из металла;
- создание стеновых ограждений для различных построек, причем они могут быть утепленными или холодными, а также сами строения могут предназначаться для разнообразных целей;
- монтаж забора из металла, причем он прекрасно смотрится как на частном участке, так и рядом с промышленным объектом;
- эффективное применение в промышленном строительстве.
Важно! Использование качественного металлического профлиста, отличающегося прекрасной несущей способностью, дает возможность осуществить все работы за короткий промежуток времени и не тратить на этот процесс слишком много средств. За счет хороших качеств материала, он нередко используется при создании перекрытий между этажами, на которые планируются действительно высокие и постоянные эксплуатационные нагрузки
Другим неоспоримым плюсом материала является его приемлемая цена
За счет хороших качеств материала, он нередко используется при создании перекрытий между этажами, на которые планируются действительно высокие и постоянные эксплуатационные нагрузки. Другим неоспоримым плюсом материала является его приемлемая цена.
Таким образом, профлист может обладать разной несущей способностью в зависимости от марки, формы и высоты волны, а также других параметров. Он считается легким и прочным, доступным и привлекательным, а также стойким перед разными внешними факторами. Профлист с высоким показателем несущей способности считается универсальным, так как может использоваться в разных областях.
голоса
Рейтинг статьи
Процесс монтажа перекрытия
Первым делом следует осуществить тщательный расчет. Это необходимо как для использования профнастила для перекрытия, так и любого другого материала.
Чтобы выполнить верный расчет, необходимо учесть следующие данные:
- точные размеры здания;
- учет нагрузок, которые создает перекрытие.
С помощью этих данных, вы без труда подберете правильные размеры металлических балок и колонн. Можно сделать расчет деревянных балок перекрытия. но всё же, с профнастилом лучше использовать металлические балки.
Колонны изготавливаются из металлических труб с круглым или квадратным сечением. Для изготовления балок чаще всего применяют металлические двутавровые балки и швеллера.
Вы должны учитывать, какой профнастил используется при строительстве перекрытия. Ведь это напрямую влияет на шаг укладки балок, а также на выбранное для них сечение. Другими словами, металлопрофиль для перекрытий с большой высотой потребует меньшего шага для укладки балок. Чтобы выполнить наиболее точный самостоятельный расчет расстояния между балками, обратитесь к производителю профнастила.
В обязанности продавца входит предоставление вам всей необходимой информации о параметрах материала. Он должен рассказать вам об основных видах профнастила, его характеристиках, несущей способности и т.п.
Пример для расчета:
- К примеру, шаг укладки балок равен трем метрам. На профнастил нанесена маркировка ТП–75. Толщина листа – 0,9 миллиметра.
- При определении требуемой длины профнастила, советуем учитывать его опору не на две балки (распространенный вариант), а на три. Это позволит в будущем предотвратить прогиб листа.
- Чтобы надежно закрепить лист на металлическое основание балки, используются саморезы на 32 миллиметра. Крепления снабжены усиленным буром. Бур позволяет создавать швеллера без использования предварительного просверливания дрелью. При этом саморезы называются бронебойными. Крепление выполняется в тех местах, где соединяются стык профлиста и перекрывающие балки. Например, если вы укладываете лист на три балки, то и крепление должно располагаться в трех точках. При укладке на две балки – в двух местах и т.п.
- Кроме крепления листов к балкам следует зафиксировать их в местах стыков. Для этого идеально подойдут бронебойные саморезы 32 миллиметра. Однако, их длина должна быть чуть меньше. Например, используйте саморезы на 25 миллиметров. Шаг вкручивания саморезов должен составлять не менее 40 сантиметров.
После завершения профнастильной опалубки, можно приступать к процессу укладки бетона. План перекрытия должен учитывать минимальную толщину этого перекрытия. Она, как правило, составляет 7-8 сантиметров без учета толщины самих листов. Наиболее популярной маркой бетона является М-25, которая обозначается также как М-350.
Перед проведением бетонирования осуществить подготовительные работы для профнастила. Их суть заключается в том, что на нижнюю центральную часть каждого расположенного между балками пролета, следует установить палки. Они должны быть по всей высоте, начиная от пола и до самого профилированного листа. Установка палок необходима для того, чтобы предотвратить проседание профнастила от бетона. После того, как бетон высохнет – можно будет убрать временные опоры.
Осуществляйте процесс бетонирования за один раз. Если же по каким-либо причинам вы не уложились за рабочий день, то выполните бетонирование одного пролета.
При выполнении бетонирования в несколько этапов, запоминайте, за сколько дней высыхает каждый пролет. Это необходимо для того, чтобы вовремя убирать опоры из-под высохшего бетона. Учитывайте, что бетон становится прочным не сразу после его заливки. Необходимо наличие теплой погоды и срока в 10-11суток. Только тогда бетон достигнет примерно 80% требуемой прочности. Если работы производятся зимой – то высыхание бетона растянется на три или четыре недели.
Осуществляя перекрытие крыши профнастилом в жаркую погоду, следует постоянно смачивать бетон. Это предотвратит испарение влаги под воздействием солнечных лучей на листы профнастила.
Как и многие другие строительные работы, бетонное перекрытие по профнастилу не представляет собой ничего особо сложного.
Перекрытие по профнастилу, пример на видео:
Отличия несущего профнастила от прочих видов данного материала

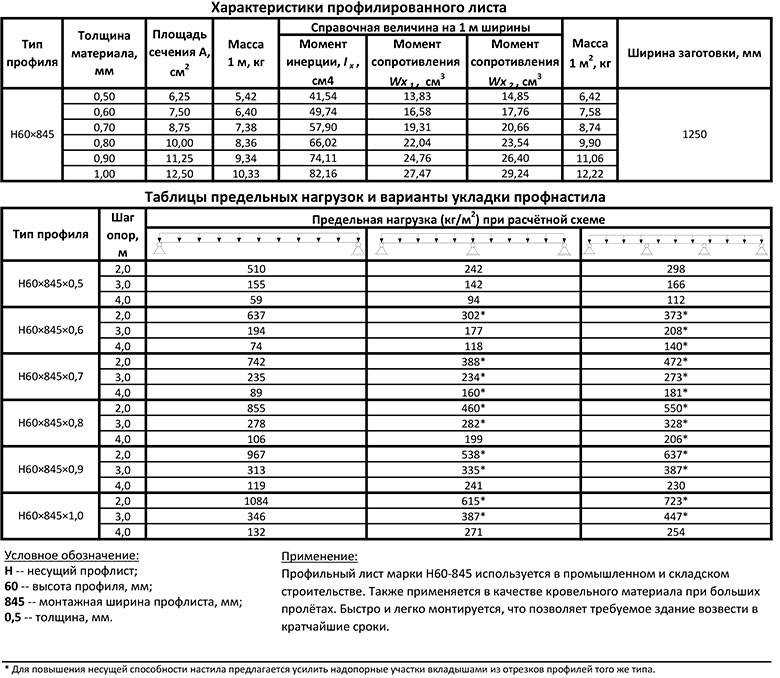

Размеры профнастила Н60
Стоит отметить, что все разновидности профнастила имеют волнообразную поверхность (гофру). Именно она придает сравнительно тонкому листу металла такую прочность и стойкость к различным видам нагрузок.
Вес квадратного метра несущего профилированного листа благодаря его конструкции достигает всего лишь 8 килограмм. Это выгодно его отличает от других материалов, применяемых для возведения кровли, например, от железобетонных плит.
К основным достоинствам несущего профилированного листа можно отнести:
- Высокий срок эксплуатации.
- Возможность использования не только для кровли, но и для различного рода перекрытий.
- Повышенная надежность и жесткость, обеспечиваемая дополнительными канавками.
- Экологичность.
- Повышенная устойчивость к воздействиям различного плана. Несущий профнастил не восприимчив к ультрафиолетовым лучам, огню, механическим воздействиям, высоким и низким температурам и повышенной влажности.
- Дополнительная защита в виде оцинкованного и полимерного покрытия.
- Небольшой вес, не оказывающий существенного давления на фундамент и стены здания.
- Легкость и быстрота монтажа, а также простота транспортировки.
- Небольшая стоимость по сравнению с железобетонными плитами.
- Удивительная прочность, сочетающаяся с небольшим весом.
Еще одно отличие профилированного несущего листа от других типов профнастила – толщина используемого при производстве материала. Для обычных видов профлиста средняя толщина материала, применяемого при производстве, равняется 0,5 миллиметра. В то время как такой же показатель для несущего профнастила соответствует минимальной толщине листа. Благодаря толщине и продольным выемкам, имеющимся на материале, несущий профнастил обладает очень высоким коэффициентом несущей способности. Увеличивает данный показатель также еще и приличная высота гофры. В среднем она составляет 44–115 миллиметров.
Несущий профнастил довольно часто применяется не только для монтажа крыш, но и для сборки большегрузных контейнеров, ворот, заборов и многих других перегородок и перекрытий. Из такого материала можно построить как небольшую мастерскую, так и огромный ангар для самолетов. В любом случае конструкция будет прочная и долговечная.
Помимо прочего, несущий профилированный лист имеет несколько модификаций. Они отличаются между собой некоторыми характеристиками, которые нужно учитывать при возведении определенного вида строений.
Особенности выбора
Оцинкованный профнастил Н75 – это довольно распространенный универсальный материал. Приобрести его можно разными способами. Можно купить на строительном рынке, заказать у производителя или в интернете. Но всегда есть риск получить некачественный товар. Поэтому, прежде чем идти за покупкой стоит познакомиться с некоторыми рекомендациями от специалистов, а именно:
профнастил Н75, как и любой другой материал этого типа, лучше покупать у крупных производителей. Сегодня оборудование для его выпуска могут купить многие. Но у небольших компаний может сильно «страдать» качество;
самый лучший вариант – это покупка напрямую у производителя, это позволит сэкономить до 30 процентов стоимости;
при покупке профлиста Н75 стоит изучить документацию к нему. Этот материал должен быть изготовлен по гост 24045-94. Именно в этом документе указываются все требования к качеству и основным техническим характеристикам
Также, если изделие изготовлено по ГОСТу, то больше уверенности в том, что все размеры соответствуют заявленным;
если покупаете профнастил Н75 с полимерным покрытием, то обратите внимание на его состояние. Не должно быть сколов и царапин
Полимерное покрытие – это основная защита профлиста Н75. Если оно будет иметь повреждение, то кровля уже совсем скоро потребует ремонта.
Лучше всего приобретать у проверенных поставщиков. Крупные и давно работающие компании стараются следить за своей репутацией. А этой значит, что риск «нарваться» на брак будет минимальным.
Способы использования
Самонесущий профнастил Н75, изготовленный согласно требованиям ГОСТ, обладает высокими прочностными качествами, устойчивостью к коррозии и хорошей несущей способностью. Он используется в строительстве для решения следующих задач:
- Строительства быстровозводимых конструкций из профилированного стального листа самостоятельно и в составе сэндвич-панелей.
- Для настила кровли. При этом, если уклон ската составляет 6-8 градусов, расстояние между стропильными ногами, на которые происходит укладка, может составлять 4 м.
- Возведения заборов и ограждений, которые благодаря двухстороннему защитно-декоративному покрытию выглядят одинаково привлекательно с обеих сторон.
Изготовление перекрытий из профлиста марки Н-75
Применение в строительстве
Благодаря своим характеристикам и свойствам, профнастил Н75 получил широкую сферу применения. Его используют для решения следующих задач:
- Монтаж в качестве несъемной опалубки.
- Кровельное покрытие. Учитывая форму и жесткость покрытия, можно увеличивать шаг обрешетки до 4.0-4.5 метров.
- Монтаж каркасный строений.
- Листовая арматура при монтаже перекрытий.
- Ограждение территорий в качестве забора.
Кроме промышленного использования, материал можно применять и в малом строительстве. Это могут быть:
- Стены для малых строений (беседки, площадки)
- Складские площади.
- Гаражи или цеха.
- Бытовые помещения.
Методика расчета прочности кровельного покрытия и выбор марки несущего профлиста вес профлиста
Расчет несущей способности профнастила необходим для правильного выбора профилированного листа. Он сравнительно несложен и позволяет подобрать профиль с оптимальным соотношением несущей способности и цены материала.
Рассмотрим пример расчета нагрузки на профилированный лист кровельного покрытия и выберем профнастил с учетом данных, полученных в результате проведенного расчета.
Для начала принимаем следующие исходные данные для расчета: здание имеет двускатную кровлю с углом наклона 35°, проекция ската на горизонтальную плоскость равна 6,0 м, строительство расположено в Московской области.
Общая величина нагрузки на профилированный лист кровельного покрытия получается путем сложения снеговой и ветровой нагрузок, а также собственного веса профнастила.
Вес профнастила определяется площадью кровельного покрытия, величиной необходимых монтажных нахлестов и равен 8,6 кг/м2.
Расчетная снеговая нагрузка определяется местом расположения строительства. Московская область относится к III снеговому району, для которого снеговая нагрузка составляет 180 кг/м2. С учетом уклона кровли, снеговая нагрузка для нашего здания составляет 180х(60°-35°)/(60°-25°)=128,6 кг/м2, где 35° — принятый угол наклона кровли.
По карте ветровых нагрузок находим, что Московская область относится к I ветровому району, для которого ветровая нагрузка составляет 32 кг/м2. С учетом уклона кровли, коэффициент аэродинамического сопротивления покрытия из профлиста будет равен приблизительно 0,3, соответственно ветровая нагрузка составит 32х0,3=9,6 кг/м2.
Следовательно, общая нагрузка на профнастил кровельного покрытия в нашем случае составит 8,6+128,6+9,6=146,8 кг/м2.
С учетом длины ската крыши и выбранного шага обрешетки, подбирается несущая способность профнастила (таблица допустимых нагрузок приведена выше). Исходя из полученной величины нагрузки на кровельное покрытие и табличных данных, для нашего здания подойдет профнастил С21-1000-0,6 с предельно допустимой нагрузкой 195 кг/м2.
Стоимость профилированного листа зависит от высоты профиля, толщины металла и качества его защитно-декоративного покрытия. Ниже приведена таблица, в которой указана стоимость наиболее популярной марки несущего профнастила — Н75, изготовленного из оцинкованной стали с количеством цинка в покрытии 140 г/м2.
Несмотря на то, что чаще всего можно обойтись более дешевыми вариантами, большинство застройщиков предпочитают использовать профлист с большим запасом прочности относительно расчетных характеристик. Особенно это касается районов, в которых за последние 20 лет были зафиксированы случаи аномально высокого уровня осадков, выпавших за короткий промежуток.
Толщина металла, мм | Масса м/п, кг | Ширина, мм. | Профнастил несущий, цена руб. за 1 м.п. с НДС | ||
оцинкованный | с полимерным покрытием | ||||
рабочая | полная | ||||
0,60 | 6,4 | 750 | 800 | 220 | 305 |
0,65 | 6,9 | 230 | 315 | ||
0,70 | 5,5 | 245 | 318 | ||
0,75 | 7,4 | 268 | 372 | ||
0,80 | 8,5 | 280 | 383 | ||
0,90 | 9,6 | 300 | 421 | ||
1,0 | 10,6 | 325 | 458 |
Читайте по теме:
Нормы расхода профлиста вес профлиста
Норма расхода профнастила на кровлю, фасад или забор. Существуют ли общие нормы расхода профлиста? Что нужно учитывать, когда считаете расход профнастила на 1м2? Обо всем этом — в статье.
Срок службы профлиста вес профлиста
Каков срок службы оцинкованного профнастила? Какие покрытия профлиста бывают? Насколько каждое из них увеличивает срок эксплуатации профнастила? И где их лучше применять? Читайте в статье.
Профлист ГОСТ 24045
Нормативные документы, регулирующие производство профнастила: действующий ГОСТ 24045-2010 и его устаревшая версия 24045-94. Чем они отличаются? И в каких случаях необходимо покупать профлист, изготовленный по ГОСТ?
Лакокрасочное покрытие листов
Краска, различные рисунки наносятся на полимерный материал. Дальше они подвергаются термической обработке, спекаются с металлическими листами. Формируется защитное покрытие, которое предотвращает коррозию металла, выцветание изображения.
Цветовая палитра профнастила. Рисунки бывают сплошными и панорамными.
Профнастил с печатным изображением часто применяется для обшивки заборов, фасадов домов, гаражей, беседок.
Большим спросом пользуются профилированные листы с имитацией под дерево, камень, кирпич.
Большинство производителей дают 15 лет гарантии на печатные изображения, поскольку те не выгорают на солнце.
Выделяют и другие виды цветовых покрытий:
- Переводится как поливинилиденфторид. Обладает повышенной устойчивостью к лучам ультрафиолета. Отлично подходит для обшивки крыши.
- Пурал. Износоустойчивый вид. Отлично справляется с повышенными нагрузками.
- Поливинилхлорид. Хорошая антикоррозийная защита.
- Акрил. Недорогой тип полимерного покрытия. По рабочим характеристикам существенно уступает предыдущим видам.
Окрашивать принято листы только с одной стороны, которая будет идти наружу. Но при необходимости можно заказать и двухстороннюю покраску.
Универсальный профнастил: описание популярных марок
Универсальный профлист имеет маркировку «НС» и обладает средними техническими характеристиками. Благодаря этому профнастил можно использовать при каком угодно виде работ, но чаще всего его применяют для кровли. Выпускаются гофролисты с толщиной 0,56-0,81 мм и высотой гофра, который может быть не более 44 мм, а масса колеблется от 6,30 до 9,40 кг.
Профнастил марки НС35
используется для перекрытия крыш, имеющих небольшой уклон, сооружения ограждения, заборов, различных быстровозводимых объектов. Изготавливается из листового материала с покрытием из цинка или оцинкованного материала из полимерным слоем. Трапециевидный профиль дает повышенную прочность. Профлист обладает толщиной от 0,40 мм и до 0,80 мм. Вес 1 м2 гофролиста также зависит от толщины и колеблется в пределах 4,46-8,41 кг.
Н44 используют для сооружения различных а также для кровельных работ. Из-за своего высокого профиля (44 мм) имеет повышенную жесткость. Толщина профлиста составляет 0,7 мм и 0,8 мм. Соответственно, масса 1 м2 будет 8,30 кг и 9,40 кг.
Свойства
Профнастил Н75 – практичный и надежный материал, который используется для производства множества строительных операций. Он относится к самонесущим маркам, так как, благодаря дополнительным ребрам жесткости, с легкостью выдерживает значительные статические и динамические нагрузки. Материал этой марки имеет следующие полезные свойства:
- Достаточно легкий вес. Низкий вес при высокой несущей способности и прочности позволяет использовать этот материал для возведения кровли без излишнего утяжеления конструкции.
- Усиленный профиль. Оцинкованный профлист этой марки усиливается дополнительными выступами на горизонтальных и вертикальных поверхностях трапециевидного профиля.
- Универсальное назначение. Профлист марки Н-75 может использоваться для перекрытия крыши, строительства заборов или ограждений, обшивки стен и потолков.
- Высокая устойчивость к коррозии. Сталь с защитным покрытием из цинка, нанесенным согласно ГОСТу, хорошо не окисляется под воздействием воды, поэтому такое материал служит намного дольше.

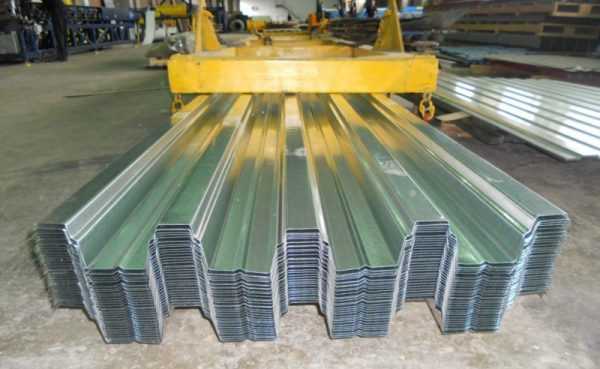

Лист профнастила марки Н-75
Оцинкованный профилированный лист
Устройство и этапы монтажа перекрытия своими руками
Вес перекрытия распределяется на стены и балки, каждая из которых имеет собственный фундамент
Монолитную бетонную плиту перекрытия формируют профлисты, арматура и бетон. На практике применяют несколько вариантов таких конструкций:
- Плита перекрытия опирается на каркас из балок – в этом случае нагрузка распределяется не на стены, а на опорные колонны, каждая из которых имеет собственный фундамент.
- Плита перекрытия опирается на балки, закрепленные на стенах – тогда края металлических балок приваривают к закладным элементам, которые размещают в специальных «карманах» стен. В целом такая конструкция будет нагружать стены и фундамент.
- Безбалочный вариант – профлисты не имеют точек опоры посередине. При использовании такой конструкции в обязательном порядке проводится объемное армирование, повышающее прочность монолитной плиты. При этом арматура соединяется с колоннами при помощи сварки. Чтобы улучшить равномерность распределения раствора в отдельных случаях используется съемная опалубка.
Монтаж перекрытия из профлиста и бетона начинают с подбора материалов:
- для колонн подходят металлические трубы круглого или квадратного сечения;
- в качестве балок используют швеллеры или металлические двутавровые балки;
Профнастил укладывают внахлест, соединяют анкерами, сверху монтируют арматуру
Профлист для перекрытия должен высотой гофры обеспечить необходимую жесткость при толщине от 0,8 до 1,5 мм. Такими параметрами обладают, например, профилированные листы марок Н60-Н114.
Профлисты укладывают с опорой на потолочные балки каркаса нахлестом в одну или две гофры. Места нахлеста при этом дополнительно скрепляют заклепками, размещая их с шагом 40 см друг от друга. Крепят профилированные листы в местах стыка с балками усиленными (бронебойными) саморезами 5,5х32. Закрепив профлисты, приступают к армированию перекрытия.
Для создания объемной армирующей структуры используется плоская сварная сетка с ячейками размером 15х15 см и продольные отрезки арматуры, уложенные на дно каждой волны профлиста. Соединяют их вертикальными связями с шагом не более 20 см, используя при этом перевязочную проволоку. Концы сетки и армирующих прутков приваривают к балкам и колоннам.
Для более прочного сцепления с бетоном на профлисты наносят специальные насечки («рифы»).
Далее металлические стержни приподнимают над поверхностью дна гофр на 2-4 см, используя для этого пластмассовые фиксаторы.
После армирования приступают к заливке конструкции жидким бетоном. Изготавливают его согласно СНиП 3.03.01-87«Несущие и ограждающие конструкции».

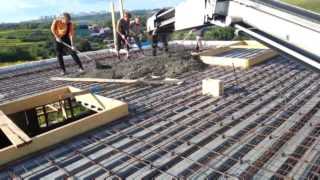

Перекрытие по профнастилу в готовом виде
Перекрытие должно бетонироваться сразу или по пролетам (в шахматном порядке). Затем залитый бетон уплотняют при помощи глубинного вибратора и выравнивают специальными гладилками. После выравнивания поверхность присыпают («железнят») сухим цементом, что защитит ее от внешних воздействий.
Застывающее перекрытие накрывают плотной тканью, которая постоянно увлажняется, чтобы предотвратить появление трещин в процессе схватывания. Процесс схватывания бетона может занять от 10 суток (летом) до 3-4 недель (зимой).
Предельно допустимые нагрузки
Прежде чем приобрести материал для крыши, строительства или межэтажного перекрытия, необходимо провести расчёты нагрузки на профлист. В результате простых арифметических вычислений получится правильно подобрать марку товара.

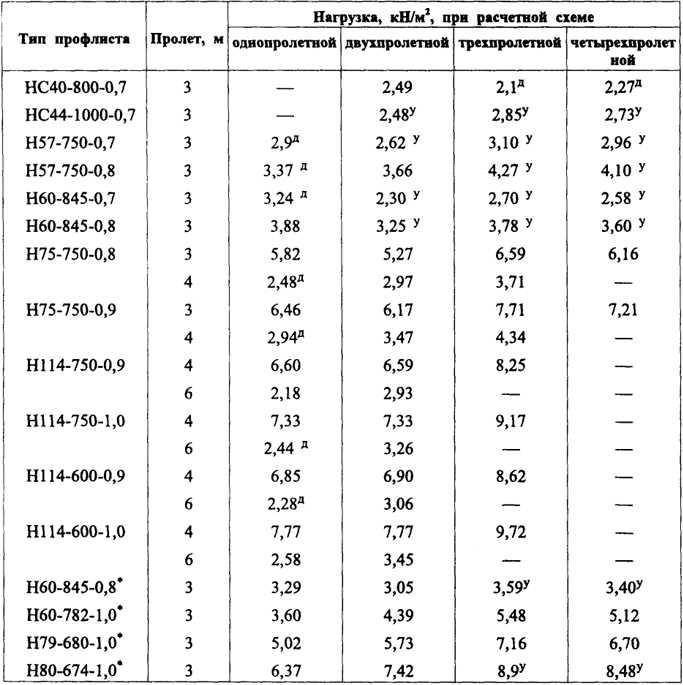

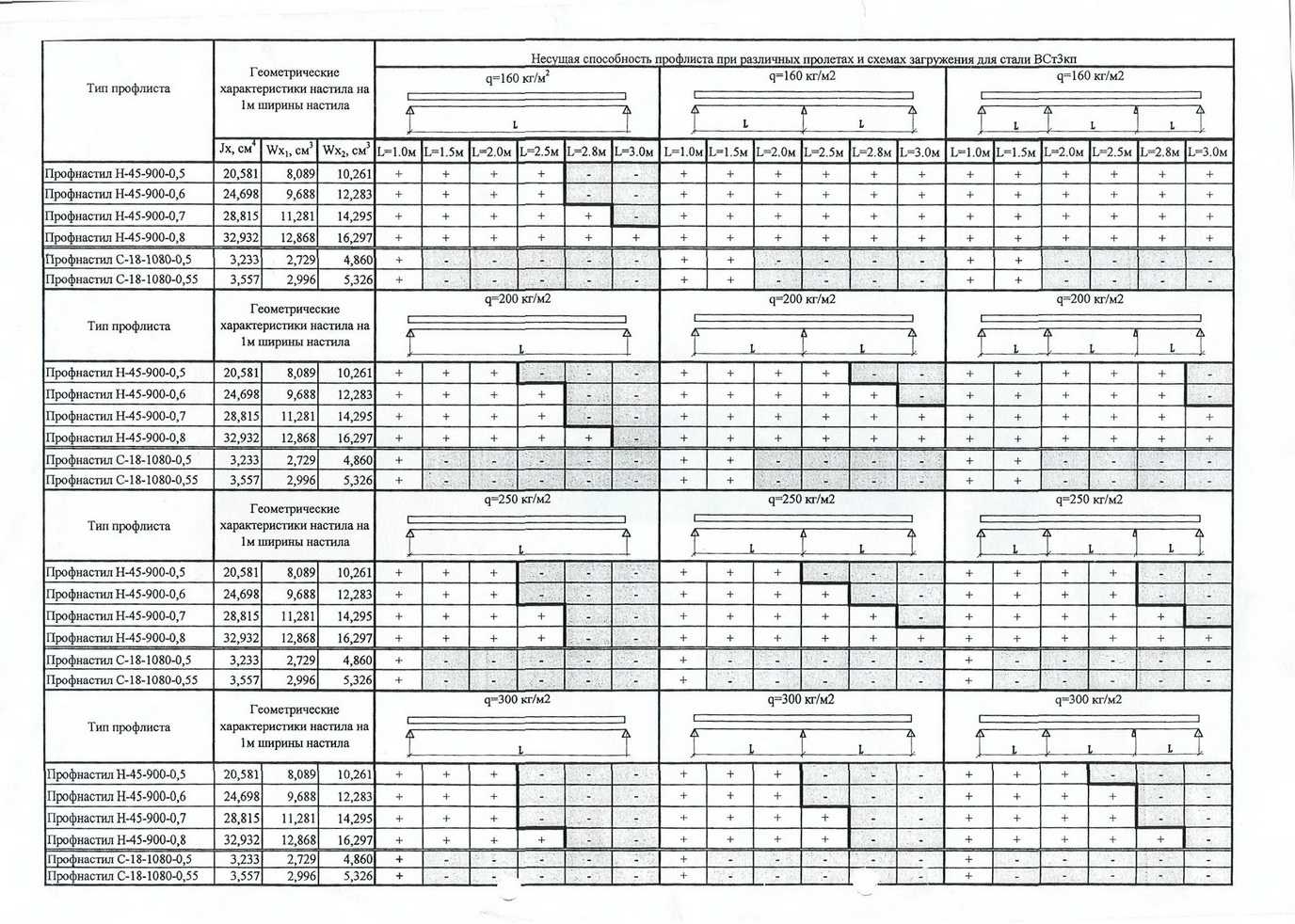

Несущая способность профлиста в таблице нагрузок позволяет понять способность продукции выдерживать различное воздействие окружающей среды:
Тип профилированного листа | Пролёт, м | Нагрузка из расчёта на опору, кг/м² | |||
2 | 3 | 4 | 5 | ||
HC35-1000-0,55 | 1,5 | 432 | 247 | 282 | 271 |
HC35-1000-0,7 | 3 | 68 | 172 | 133 | 142 |
H57-750-0,7 | 4 | 91 | 170 | 199 | 190 |
H57-750-0,8 | 3 | 337 | 365 | 426 | 409 |
H60-845-0,7 | 323 | 230 | 269 | 257 | |
4 | 122 | 203 | 254 | 241 | |
H60-845-0,9 | 3 | 439 | 427 | 504 | 482 |
H75-750-0,8 | 582 | 527 | 659 | 615 | |
4 | 248 | 296 | 370 | 345 | |
H75-750-0,9 | 3 | 645 | 617 | 771 | 720 |
4 | 293 | 347 | 434 | 405 | |
H114-600-0,8 | 6 | 193 | 261 | – | – |
H114-600-0,9 | 4 | 659 | 659 | 824 | – |
6 | 218 | 293 | – | – | |
H114-600-1,0 | 4 | 733 | 733 | 916 | – |
6 | 244 | 325 | – | – |
Преимущества, отличия и особенности
Профнастил несущий, купить который сегодня просто, имеет несколько плюсов:
- Высокая надежность при небольшом весе. Если сравнивать этот материал с тем же бетоном, то он не оказывает значительного давления на стены, фундамент;
- Доступная цена по сравнению с другими строительными и кровельными материалами;
- Отличные показатели стойкости к разного рода негативным воздействиям, начиная от низких температур, заканчивая пожаробезопасностью;
- Оцинковка, полимерный слой способствуют долговечности, что значительно увеличивает срок службы профилированных листов;
- Экологическая безопасность, отсутствие негативного влияния на здоровье окружающих.
Чем отличается несущий профнастил от стенового? Большей жесткостью за счет значительной высоты профиля. К особенностям следует отнести ту же повышенную высоту профиля и возможность применять материал для строительства, покрытия крыш. Несущая способность профлиста обуславливает тот факт, что его можно использовать для разных целей.
Особенности монолитной конструкции
Межэтажное перекрытие из профнастила отличается от обычной конструкции специальным опалубочным усилением, позволяющим получить готовый потолок, не требующий дополнительной отделки.
Возможность применения разнообразных типов профилированного листа при возведении перекрытий является достаточно важным преимуществом
- возможность снижения расхода бетонной смеси, связанная с наличием «волн» различных размеров;
- уменьшение количества материала для армирования;
- увеличение прочности основания;
- снижение массы конструкции;
- равномерное перераспределение нагрузки;
- возможность использования легких стеновых материалов, в том числе пено- и газобетонных блоков.
Профлист для перекрытий применяется относительно недавно. Метод перекрытия по профнастилу предполагает использование опалубки и бетона. За короткий период времени технология стала востребованной.
Монолитная железобетонная основа представляет собой цельную плиту, забетонированную на профлисте. Опоры конструкции – кирпичные стены, бетон, железобетонные элементы, стальной каркас. Плита заливается пролетом длиной от 1,5 до 6 метров. Размер бетонной полки над поверхностью листов определяется расчетным путем, составляет не менее 30 мм. Если в бетонируемой поверхности выполнены проемы, укрепите вокруг них монолитный массив путем приварки в местах отверстий дополнительной арматуры.
Профлист, применяемый в качестве арматуры, должен иметь оцинкованное или какое-либо другое покрытие, которое обеспечит ему устойчивость к возникновению коррозии
Неоспоримые достоинства
Достоинства рассматриваемого строительного материала неоспоримы:
- Применение оцинкования увеличивает коррозийную стойкость профлиста, а вместе с этим увеличивается его прочность и надежность.
- Простота в обработке. Отличная податливость к механическому воздействию. Без усилий собственноручно дома его можно просверлить и отрезать необходимой длины.
- Легкость монтажа.
- Отсутствие затрат по уходу.
- Возведение строительных объектов за короткий срок.
Саморезы для монтажа профнастила
Малый вес – позволяет обойтись без подъемной строительной техники.
Удобная транспортировка и простота хранения, поскольку листы имеют одну форму.
Возможность многократного применения.
Экологическая безопасность материала.
Выдерживание сильных снеговых нагрузок на крышах больших площадей.
Небольшая стоимость.
Долговечность. Полимерные профнастилы прослужат до 50 лет, когда срок службы оцинкованных составляет 20 лет.
Эстетический вид
Цветные профильные листы украсят любой участок, неважно крыша это или забор.
Возможными недостатками являются:
- Эффект барабана. Профлист не обладает шумоизоляционными свойствами, поэтому слышимость осадков будет достаточно высокой. Данный недостаток можно исправить, применив минеральную вату. Она является отличным звукоизолятором.
- Небольшое повреждение полимерного или другого защитного слоя приводит к коррозии профлиста.
Несущая способность профнастила
Полезная (рабочая) ширина:
600 мм.
Габаритная (полная) ширина:
646 мм.
Используемая заготовка:
прокат листовой оцинкованный в рулоне и прокат листовой оцинкованный с односторонним или двухсторонним полимерным покрытием по каталогу RAL.
Профилированный лист (профлист) Н114 возможно изготовить из заготовки толщиной, указанной ниже в таблице характеристик.
Стандартная длина профлиста (профнастила) Н114 составляет от 2 м до 12 м. По дополнительному согласованию имеется возможность изготовить листы как менее 2 м длиной, так и более 12 м (до 17,5 м).
Профилированный лист (профлист) изготавливается по Стандарту организации СТО 57398459-18-2006 (СТП/ПП/18) от 28 марта 2006г.
Тип профиля |
Толщина мате- риала, мм |
Площадь сечения F, см2 |
Масса 1 м длины, кг |
Справочные величины на 1 м ширины |
Масса 1 м2, кг |
Ширина заго- товки, мм |
|||||
При сжатых узких полках |
При сжатых широких полках |
||||||||||
Момент инерции, |
Момент сопро-тивления, см3 |
Момент инерции, |
Момент сопро-тивления, см3 |
||||||||
Wx1, см3 |
Wx2, см3 |
Wx1, см3 |
Wx2, см3 |
||||||||
Н114-600-0,7 |
|||||||||||
Н114-600-0,8 |
|||||||||||
Н114-600-0,9 |
|||||||||||
Н114-600-1 |
|||||||||||
Н114-600-1,2 |
Для создания надежной и долговечной конструкции кровли используется несущий профнастил для перекрытий, который имеет ряд особенностей и достоинств. Данный материал представлен в нескольких марках, отличающихся техническими свойствами и характеристиками, конструкцией и уровнем прочности, жесткостью. Необходимые параметры и свойства несущего профнастила определяются в зависимости от условий эксплуатации конструкции, предполагаемой нагрузки на кровлю и прочих важных факторов. В любом случае обязательным является точный расчет все параметров и учет особенностей материала.
2 Как правильно рассчитать нагрузку на профлист и выбрать его
Чтобы избежать скапливания мусора и воды, крыши делают наклонными. Поэтому при расчете нагрузки на профлист учитывают только его собственный и вес снега на 1 м2, а также силу воздействия ветра на единицу площади. За массу профилированного листа берут его удельный (1 м2) вес (можно найти в ГОСТе на этот материал либо справочниках) с учетом нахлестов при монтаже.
Снеговую и ветровую нагрузку рассчитывают с учетом угла наклона крыши и региона местонахождения постройки. Угол ската крыши определит поправочные коэффициенты на распределение веса снега по поверхности кровли и аэродинамического сопротивления установленного под наклоном профлиста ветру.
Все три вычисленные нагрузки суммируются. На основании полученной величины и предполагаемой схемы опирания кровельного материала выбирают профлист с несущей способностью, превышающей вычисленное суммарное усилие на него.
Наиболее часто используемые схемы опирания профнастила
Несущая способность профилированных листов, приведенная в таблице ниже и используемая при проектировании и прочих инженерных вычислениях, была рассчитана для стандартных схем опирания: одно-, двух-, трех- и четырехпролетной. Кроме того, при этом было принято, что в зависимости от схемы ширина опор должна составлять:
- для однопролетной укладки профлиста – не меньше 40 мм;
- для остальных способов – внутренних опор не менее 70 мм, а внешних не меньше 40 мм.
1 Несущая способность кровельных материалов – чем она важна?
Несущая способность – очень важный параметр материалов, применяемых для строительства. Эта характеристика количественно отражает какую максимальную нагрузку способна выдержать та либо иная конструкция в целом и каждый ее элемент в отдельности без разрушения и/или деформации. Для кровельных материалов ее обычно исчисляют в весе на единицу площади (кг/м2).
Какие нагрузки будет испытывать, например, стена здания, понятно всем. Во всяком случае основную из них назовет даже ребенок. Это вес всех опирающихся на стену конструкций. Но какие нагрузки может испытывать крыша, ведь она сверху?

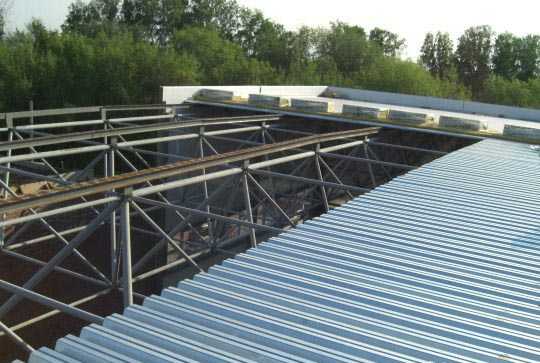

Крыша из профлистов
3 Несущая способность профлистов различных типов
Профилированный гораздо прочнее обычного ровного листа именно за счет своих волн определенного профиля. Их получают в результате механической обработки того же обычного ровного листа.
У профлистов разных типов неодинаковые прочность и несущая способность. Самые высокие эти показатели у материала, предназначенного для настилания покрытий (обозначается Н), средние – у изделий для стеновых ограждения и настила (НС), а наименьшие – у листов для стен (С). И это тоже обусловлено профилем их волн. Форма, размеры и количество последних отличаются в зависимости от типа профлиста. Чем прочнее материал, тем ближе у него расположены соседние волны, сами они выше и у них сложнее форма, что обеспечивает дополнительную жесткость изделия.

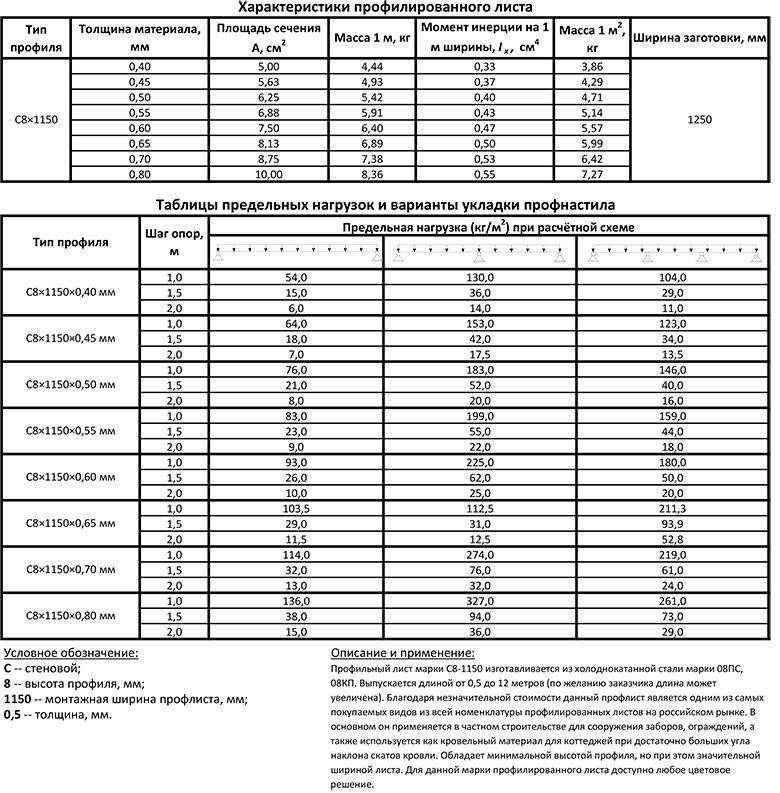

Таблица. Предельные нагрузки (равномерно распределенные) на профлист
Нагрузка при расчетной схеме опирания №, кг/м 2
1 Несущая способность кровельных материалов – чем она важна?
Несущая способность – очень важный параметр материалов, применяемых для строительства. Эта характеристика количественно отражает какую максимальную нагрузку способна выдержать та либо иная конструкция в целом и каждый ее элемент в отдельности без разрушения и/или деформации. Для кровельных материалов ее обычно исчисляют в весе на единицу площади (кг/м 2 ).
Какие нагрузки будет испытывать, например, стена здания, понятно всем. Во всяком случае основную из них назовет даже ребенок. Это вес всех опирающихся на стену конструкций. Но какие нагрузки может испытывать крыша, ведь она сверху?
Все эти воздействия надо учитывать при проектировании крыши и непосредственно самой кровли. При выборе заведомо непрочных или материалов с маленькими размерами (рубероид, черепица и подобных) вопрос решается установкой частой либо сплошной обрешетки. Правда, она должна быть выполнена из стройматериалов с необходимой прочностью. При использовании профлиста нельзя полагаться на то, что он стальной, и выбирать этот материал, а также делать под него обрешетку наобум.
Описание материала
Н75 является строительным материалом, полученным в процессе проката металла с трапециевидно-волнистой формой. Материал способен выдерживать высокие нагрузки и резкие перепады температур.
Профнастил Н75-750 является практичным кровельным покрытием с незначительным собственным весом и длительным периодом эксплуатации. Благодаря своему профилю, он способен выдерживать значительные нагрузки. Профиль имеет форму внешней и внутренней трапеций. На внешней части трапеции выполнена специализированная канавка, которая придает дополнительную жесткость.
В соответствии с требованиями ГОСТа, в маркировке Н75 указываются следующие параметры:
- Назначение профиля. Он может быть несущий (Н), стеновой (С) или комбинированный (НС).
- Высота профилированного листа.
- Полезная ширина.
- Толщина металла.
Все величины указываются в миллиметрах. Например, маркировка Н75-750-0.8 расшифровуется как: профнастил несущий, высота профиля — 75 мм, полезная ширина профнастила – 750 мм, толщина металла – 0.8 мм. Полная ширина составляет 800 мм.
Профнастил не подвержен воздействию града, снега, дождя, экстремальных температур. Стойкий к солнечному воздействию. Не поддается деформации и легко принимает исходную форму при механическом усилии.
