Особенности монтажа противопожарных перегородок

Стены из гипсокартона по металлическому каркасу кнауф. технология монтажа перегородок из гипсокартона кнауф

Рекомендации по расположению и вкручиванию

Прежде чем подсчитывать, сколько саморезов уйдет на конструкцию, логично ознакомиться с нормами и правилами их размещения. Тут учитываются следующие нюансы:

  • Расстояние между соседними шурупами должно быть больше 10 см, иначе при вкручивании начнет крошиться гипс листа.
  • При выравнивании стен или монтаже перегородок между точками крепления делают шаг в 25–35 см. Его уменьшают до 15–20 см, если в дальнейшем планируется облицовка поверхности тяжелым материалом, например керамической плиткой.

  • На обшивку потолка метизов идет больше, так как крепятся они чаще: шаг составляет 15–20 см. Здесь работает правило: чем толще и тяжелее гипсокартон, тем меньше расстояние между точками крепления.
  • При монтаже в два слоя первый крепится реже – через каждые 45–60 см. Саморезы, фиксирующие второй слой, длиннее на 10 см. При вкручивании они дополнительно закрепляют первый. Это уменьшает расход метизов и освобождает от лишних затрат.
  • Количество необходимых точек крепления возрастает при возведении криволинейных конструкций. Тут шаг между шурупами выбирается так, чтобы зафиксировать нужную форму поверхности.

Насколько эффективна технология Кнауф гипсокартон/стены/перегородки: нормы расхода тепла

В комплектах Knauf применяют тепло, — звукоизоляционные материалы по ГОСТу 9573-96, 21880-94, 10499-95, а также материалы, входящие в «Перечень полимерных материалов и конструкций, разрешенных к применению в строительстве МинЗдравом СССР» — М. 1985 г. Имеющие заключение о соответствии санитарным нормам Законодательства РФ.

Для поддержания норм расхода тепла в помещении в системах КНАУФ есть материалы, расчет которых ведется индивидуально для каждого случая (сухие, но холодные помещения, влажные помещения).

Теплоизоляционный слой укладывают только в каркасную основу. Невозможно применить утеплитель в бескаркасном методе.

Как выбрать вид ГКЛ

  1. Обычный гипсокартонный лист выпускается для потолков и стен размерами 9.5 и 12.5 мм, применяется в жилых помещениях, местах общего пользования, с общими требованиями эксплуатации.Лист гипсокартона серого цвета, все надписи и маркировка синие. Это наиболее популярный вид гипсокартона, цена изделия минимальная.
  2. Влагостойкий гипсокартон, применяется для внутренних отделочных работ в ванных комнатах, а также в помещениях с повышенной влажностью.Гипсокартонный лист имеет зеленый цвет и синюю маркировку.
  3. Огнестойкий гипсокартон. Разработан и применяется с целью обезопасить помещения от возможного возгорания.Этот материал выдерживает длительные тепловые воздействия, способен контактировать с открытым огнем. Цвет листа серый или розовый, маркировка красная.
  4. Влаго- и огнестойкий гипсокартон. Наиболее дорогой из всех применяется для строительства межкомнатных перегородок с внутренней проводкой.Может применяться в лечебных учреждениях, детских дошкольных учреждениях и школах. Такие листы зеленого цвета с красной маркировкой.

Теперь только по внешнему виду листа и цвету маркировки, вы без труда определите, с каким гипсокартоном вы имеете дело.

Группа горючести гипсокартона

Группа горючести — это условная характеристика определенного материала, отображающая его способность к горению.

В отношении гипсокартона она определяется проведением специального теста на горючесть, условия которого регламентируются ГОСТ 3024-94.

Данный тест проводится также и в отношении других отделочных материалов, а по результатам того, как поведет себя материал на испытательном стенде, ему присваивается одна из трех групп горючести: Г1, Г2, Г3 или Г4.

Гипсокартон горючий ил негорючий?

Все строительные материалы подразделяются на две основные группы: негорючие (НГ) и горючие (Г).

Чтобы попасть к негорючим, материал должен соответствовать ряду требований, которые к нему предъявляются в процессе испытаний.

Лист гипсокартона кладут в печь, нагретую до температуры около 750 °С и держат там в течение 30 минут. На протяжении этого времени за образцом проводится наблюдение и фиксируется ряд параметров. Негорючий материал должен:

  • увеличивать температуру печи не больше, чем на 50 °С
  • давать устойчивое пламя в течение не более 10 с
  • уменьшится в массе не больше, чем на 50 %

Гипсокартонные листы данным требованиям не соответствуют и поэтому определены в группу Г (горючие).

Горючие строительные материалы также имеет свою классификацию и подразделяются на четыре группы горючести: Г1, Г2, Г3 и Г4. Таблица ниже иллюстрирует нормы, которым должен соответствовать материал для получения одной из четырех групп.

Указанные параметры относятся к образцам, прошедшим испытания на тесте мо Методу II, согласно ГОСТ 3024-94.

Этот метод предполагает помещение образца в камеру сжигания, в которой на него с одной стороны воздействуют пламенем на протяжении 10 минут таким образом, чтобы температура в печи находилась в пределах от 100 до 350 °С, в зависимости от расстояния от нижней кромки образца.

При этом происходит замер следующих характеристик:

  • Температура дымовых газов
  • Время, за которое дымовые газы достигнут своей наибольшая температуры
  • Вес испытуемого образца до начала теста и после него
  • Размеры поврежденной поверхности
  • Переходит ли пламя на ту часть образцов, которая не подвергается нагреву
  • Продолжительность горения или тления как при нагреве, так и после завершения воздействия
  • Время, за которое пламя распространится на всю поверхность
  • Происходит ли прогорание материала насквозь
  • Происходит ли расплавление материала
  • Визуальное изменение внешнего вида образца

Собрав и проанализировав все вышеперечисленные показатели, полученные в лабораторных условиях, материал относят к той или иной группе горючести. Исходя из цифр, которые были зафиксированы при испытании листа ГКЛ размерами 1000х190х12.

5 мм по описанному выше Методу ll, было установлено, что группа горючести гипсокартона — Г1.

Согласно этой группе температура его дымовых газов не превышает 135 °С, степень повреждения по длине образца не более 65 %, повреждения по массе не больше 20 %, а время самостоятельного горение равно нулю.

Смотрите наглядный процесс испытаний гипсокартона на горючесть в следующем видео:

Класс пожарной опасности

Стандартные перегородки на металлическом каркасе из листов гипсокартона средней плотностью 670 кг/м³ и толщиной 12.5 мм по ГОСТ 30403-96 относятся к классу пожарной опасности К0 (45).

Это значит, что при огневом воздействии на ненагруженный материал в течение 45 минут, в нём не было зафиксировано вертикальных или горизонтальных повреждений, а также отсутствовало горение и образование дыма.

В то же время, на практике, несущая способность однослойной перегородки из гипсокартона теряется уже после 20 минут огневого воздействия на поверхность материала.

Установлена ли она на металлический каркас или на деревянную обрешетку, имеется ли внутри слой утеплителя и горючий ли он.

По токсичности продуктов горения листы ГКЛ относятся к малоопасным (Т1).

Дымообразующая способность материала характеризует его, как имеющий малую дымообразующую способность (Д1) с коэффициентом дымообразования не более 50 м²/кг (оптическая плотность дыма).

Недостатки

  • Длительный срок высыхания. Затвердевает Кнауф Перлфикс не менее недели из-за входящих в состав компонентов. Но после застывания обеспечивается надёжная сцепка на долгие годы.
  • Проводить любые шпаклёвочные, затирочные работы до полного застывания клеевого раствора запрещено, есть вероятность появления трещин.
  • Короткое время для коррекционных работ. Установку гипсокартонных плит надо делать быстро и правильно, поскольку через 5-10 минут клей становится менее пластичным. Любое изменение положения гипсокартона после завершения этого срока приведёт к появлению шишек, ямок и трещин.

Перегородка С112

Система Кнауф С112 это состав материалов, которые создают перегородку с двухслойной обшивкой и одним металлическим каркасом. Особенности перегородки:

Учитывая все особенности Кнауф, можно с уверенностью сказать – срок эксплуатации её продолжительный.

Монтаж перегородки С112

Технология монтажа перегородки проводится с соблюдением пошаговой инструкции. Начинать монтажные работы следует проводить тогда, когда окончены все работы с электричеством и . После окончания ремонтных работ с половым покрытием, а также окончание водных процедур в требуемом помещении. Монтаж перегородки кнауф проводится следующим образом:

  1. При помощи лазера и обивочного шнура на чистую поверхность пола, стен и потолка наноситься разметка.
  2. На линиях отмечаются точки расположения стоечных профилей, а также дверной проём.
  3. Первыми крепятся . Для отрезания профиля нужной длины используются ножницы для резки металла.
  4. Для улучшения звукоизоляции на НП требуется приклеить уплотнительную ленту, согласно ширине профиля.
  5. С помощью дюбелей 35 мм профиль крепится к полу. Шаг крепления не больше 1 метра.
  6. Аналогично НП крепиться на потолочном перекрытии.
  7. После этого следует измерить длину стоечного профиля от потолка до пола.

    Пример крепления стоечных профилей

  8. Длина должна быть на 1 см меньше, чем высота помещения.
  9. На стоечные профили, которые крепятся к стене, наклеивается уплотнительная лента.
  10. Если стена из гипсокартона Кнауф, тогда профили . Если кирпич или блок из ячеистого бетона, тогда применяются дюбели длиной 35 мм. Шаг крепления дюбелей или саморезов не больше 1 метра.

    Схема крепления листов гипсокартона Кнауф

  11. Для дверей, весом 35 кг требуется смонтировать двойной стоечный профиль, методом насадки одного профиля на другой.

    Схема устройство двойного стоечного профиля

  12. Монтируются стойки для дверей в направляющих профилях и крепятся саморезами длиной 9 мм.
  13. Из направляющего профиля вырезается горизонтальная перемычка для двери. Устанавливается между стоечными профилями двери, вверху по высоте двери и крепится саморезами 9 мм.
  14. От получившейся дверной коробки до потолка следует установить вырезанный стоечный профиль в количестве двух штук. Эти стойки крепятся методом просечки с вгибом. Схема соединения стоек
  15. От пола до потолка устанавливаются стоечные профили через каждых 60 см, фиксация производится методом просечки.

    Чертеж с размерами для монтажа стоечных профилей

  16. Спинки профилей должны быть отвёрнуты в одну сторону, а отверстия для кабелей находились на 1 уровне.

Обшивка гипсокартоном перегородки С112

После смонтированного металлического каркаса начинается . Лист от пола должен крепиться на расстоянии 1 см. При необходимости необходимо использовать строительный нож. Разрезается по намеченной линии картон и надламывается гипс.

С другой стороны картон следует отрезать по получившейся линии сгиба. Обрезанная часть ГКЛ обрабатывается и создаётся фаска 22 градуса. А также для отрезания листа используются резаки – малый (ширина отрезаемого листа 12 см), большой резак-63 см. Монтаж гипсокартона производится при помощи специального устройства. Листы прижимаются к каркасу и . Они должны быть на одинаковом расстоянии друг от друга – 7.5 см, а также от края на расстоянии не больше 15 см. Головка шурупа должна быть утопленной в ГКЛ на 1 мм.

После монтажа гипсокартонных листов, через отверстия в металлических стойках следует протянуть провода электричества и другие кабели.

Следующим шагом является укладка изоляционного материала кнауф инсулейшн с открытой стороны перегородки. И обшивка перегородки гипсокартонными листами. Но, стыки гипсокартона с одной стороны не должны совпадать со стыками с другой стороны. Таким способом создаётся прочность конструкции. После шпатлевания следует приступить к . При этом стыки первого слоя гипсокартона не должны совпадать со вторым уровнем гипсокартонного покрытия перегородки. При помощи специального оборудования на намеченных точках требуется вырезать отверстия для электрокоробок под выключатель и .

Стыки второго слоя гипсокартона требуется заделать при помощи армирующей ленты Кнауф. После высыхания шпатлевки на стыках требуется сделать затирку от лишних кусочков. После выполнения затирки всю поверхность следует прогрунтовать «Кнауф Тифенгрунд».

Подробный процесс

Если перегородка будет покрашена, тогда перед покраской всю поверхность следует прошпаклевать «Кнауф Мульти-Финиш». Когда поверхность высохнет, её следует затереть и покрыть грунтовкой.

Смотрите в видео процесс монтажа перегородки Кнауф.

Что собой представляют

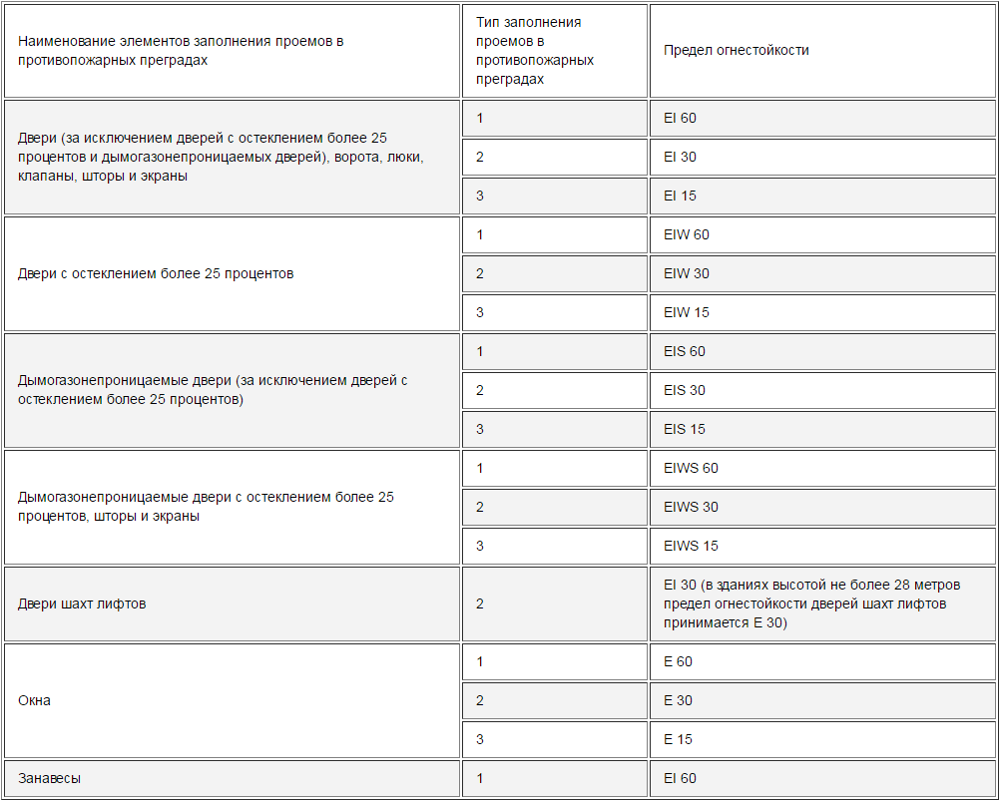

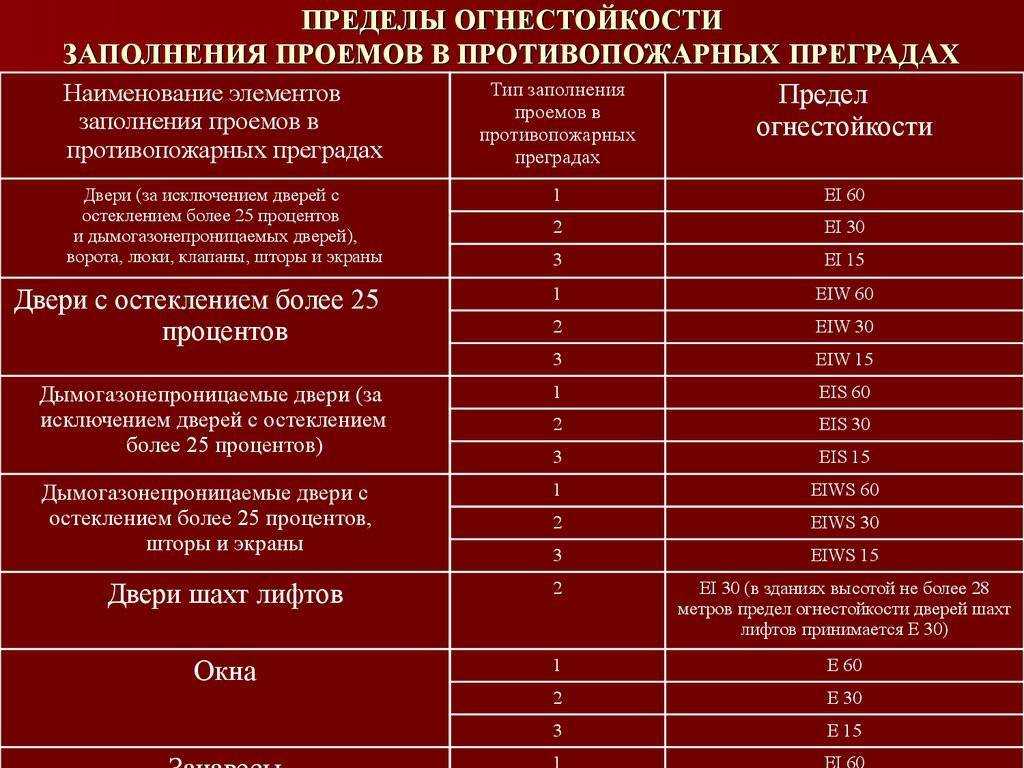

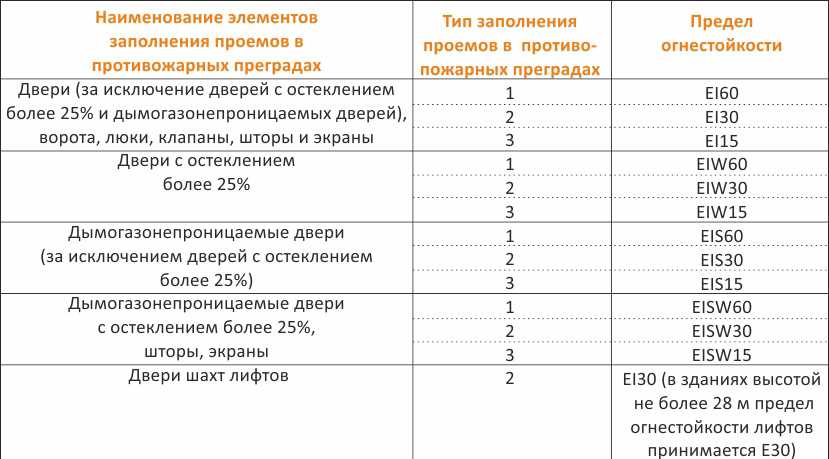

Противопожарные преграды устанавливаются в пределах одного этажа для разделения помещений на секции. На них возлагается задача не допустить распространение огня в другие секции, запереть пламя там, где произошло возгорание и не допустить его распространения. Для таких преград принято сокращение ПП.

К выбору стройматериалов используемых в изготовлении противопожарных перегородок нет строгих нормативов. Поэтому их изготавливаются из кирпича, гипсокартона, алюминия, дерева, стали, огнеупорного стекла. Различаются перегородки первого типа с пределом огнестойкости EI 45 и второго типа с пределом огнестойкости EI 15.

Качественные перегородки из ГКЛ по системе Кнауф: что повлияет на выбор комплекта

Существуют различные типы перегородок, которые подходят под разные параметры помещения. На данный момент в продаже имеется порядка 25 наборов для установки перегородок по системе Кнауф. Все наборы отмечены буквой «С», которая сочетается с определенным номером набора.

Чтобы выбрать подходящий набор для монтажа, следует учитывать следующие факторы:

  • Высота комнаты или помещения;
  • Желаемый уровень шума;
  • Возможная нагрузка на стену в виде мебели или техники;
  • Наличие систем коммуникаций;
  • Тип двери или ее отсутствие;
  • Желаемая высота перегородки;
  • Температурный режим в комнате и уровень влажности;
  • Тип комнаты и ее предназначение (спальня, кухня, санузел, гостиная).

Определившись с параметрами помещения, вам будет гораздо легче выбрать перегородку. Например, спальня, соседствующая с кухней или с гостиной требует высокую степень звукоизоляции, поэтому набор для монтажа следует выбирать соответствующий. Если спальня соседствует со стеной соседней квартиры, то тем более перегородка должна быть с высокой степенью защиты от нежелательных шумов.

Особенности перегородки

В зависимости от условий и архитектурных особенностей помещения к перегородке предъявляются различные требования. Главными критериями, от которых нужно отталкиваться:

  • сухое или влажное помещение;
  • высота потолков;
  • вероятность механических воздействий;
  • требования к пожарной безопасности;
  • необходимость навешивания мебели или оборудования.

Выбор гипсокартона

ГКЛ различаются по толщине и по специализации. По толщине ‒ на листы для каркасного (12,5 мм) и для бескаркасного (9,5 мм) монтажа. Так как перегородка выполняется на каркас, выбирать следует гипсокартон толщиной 12,5 мм.

По специализации ГКЛ различаются на стандартные, влагостойкие, ударопрочные и огнестойкие.

Влагостойкий материал применяется во влажных помещениях – ванных, бассейнах, санузлах, кухнях и др.

Ударопрочный используют при вероятности механических воздействий, предусмотренных назначением помещения, например, спортивные залы, детские комнаты. За счет повышенной прочности такой гипсокартон также используют для возведения конструкций высотой 8 м и более. Огнестойкий ГК применяют в помещениях с повышенными требованиями к пожарной безопасности, а также для зашивки участков, где планируется установка печи, котла или электронагревательных приборов. Стандартные стоят дешевле и отлично подходят для сухих жилых и общественных помещений.

Двухслойная или однослойная обшивка

Обшивка каркаса листами ГК может производится как в один, так и в два слоя. Обычная перегородка, не выполняющая несущих функций, выполняется с обшивкой в один слой. При необходимости навешивать на нее какое-либо оборудование, мебель или выполнить облицовку массивной керамической плиткой, листы монтируют в 2 слоя.

Если предполагается применение ударопрочных листов с двухслойной обшивкой, первый слой можно выполнить простым гипсокартоном. Возможна также реализация «теплой стены» с применением нагревательной ИК-пленки. В этом случае пленка монтируется на первом слое ГК, а второй слой можно накладывать листами, толщиной 9,5 мм.

Выбор профилей

В качестве направляющих применяются оцинкованные профили ПН с основанием 50, 75 или 100 мм и шириной полок 40 мм. Стоечные ‒ ПС должны соответствовать направляющим, поэтому они имеют соответствующую ширину основания на 2 мм меньше при ширине полок 50 мм. Все профили КНАУФ имеют толщину стенки 0,6 мм, чем отличаются от изделий других производителей с толщиной стенки 0,4 мм.

Выбор размера осуществляется в зависимости от высоты перегородки и требований к звукоизоляции. Для высоты до 3 м достаточно применить профиль шириной 50 мм, от 3 до 5 м – 75 мм и свыше 5 м ‒ с шириной 100 мм. Естественно, чем шире каркас, тем больше будет расстояние между стенками, а, значит, толще слой звукоизоляции. Поэтому если требования к звукоизоляционным показателям повышенные, то даже для стандартной высоты перегородки 2,5 м профили следует выбирать шире.

Плюсы использования технологии Кнауф

Сборные гипсокартонные системы перегородок Кнауф применяются как в квартирах, так и в общественных местах. Они имеют отличия по типам, размерам. С их помощью создаются стены и перегородки.

Главным преимуществом, является материал Кнауф. Пазогребневые гипсоплиты созданы по литиевой технологии.

Они не горят и являются огнестойкими. Составные плиты не содержат ядовитых примесей, вредных для человека и животного. Такие плиты легко монтируются, поддаются обработке.

  1. В данной системе используются комплектующие высокого качества. Для этого есть специальный отдел Кнауф, следящий за качеством выпускаемой продукции.
  2. Расчет материала проходит легко, без затруднительных составлений математических формул и их вычитания.

Для каждой системы выпускается подробная инструкция для сборки гипсокартонной перегородки.
Для создания перегородки из гипсокартона самостоятельно, идёт закупка множества материалов. В готовой системе не требуется в отдельности покупка профилей для гипсокартона или крепежей.

Устройство гипсокартонных перегородок, их типы, утепление и звукоизоляция

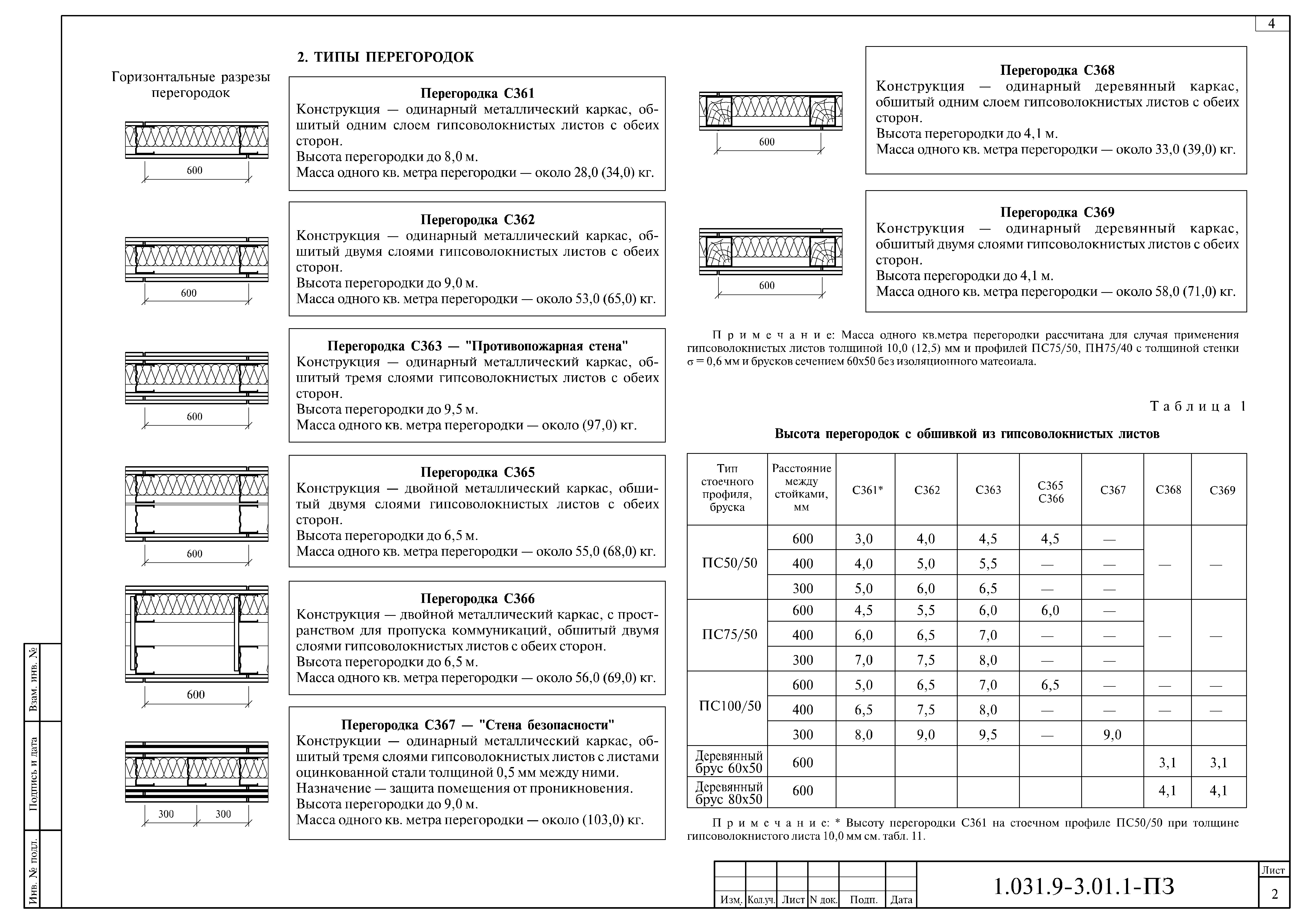

Есть несколько типов перегородок, в зависимости от того, сколько обшивок присутствует на изделии:

  • Перегородки с обшивкой в один слой;
  • В два или три слоя;
  • Обшивка комбинированного типа: двухслойная с обеих сторон изделия;
  • Обшивка трехслойная: влагостойкие листы с промежуточными листами из стали.

Если устанавливают конструкции простого типа, то дополнительные материалы не нужны. Но если есть желание, промежуток между стеной и каркасом можно заполнить специальным материалом со звукоизоляционными или утепляющими свойствами.

Мастер-класс от производителя:

Мастера утверждает, что ценовая политика таких материалов – это вовсе не показатель их качества. Чтобы получить прекрасный звукоизоляционный материал, достаточно использовать в работе коробки из-под яиц, а тепло в помещении лучше всего поможет сохранить минеральная вата. Также как утеплитель выступает основа из фольги, которая с одной стороны отлично сохраняет тепло, а с другой – отталкивает его.

– это готовое решение из гипсокартона и утеплителя, идущих вместе с крепежными элементами. Они легко монтируются и славятся высоким качеством и противопожарными свойствами.

Что такое система КНАУФ, её преимущества. Применяемые в комплекте материалы, согласно ГОСТам. Советы для монтажа различных систем. Видео-примеры систем мирового производителя.

Основные нюансы при монтаже пожаробезопасного гипсокартона

В отличие от обычного гипсокартонного покрытия, огнеустойчивый материал в монтажном процессе имеет свои нюансы:

  • Перед тем как начинать монтаж, материал нужно занести в помещение, чтобы он в течение суток немного отстоялся.
  • Каркас для отделки стен или создания перегородок должен состоять только из металлических профилей.
  • Для крепления гипсокартонных плит должны использоваться специальные крепежные изделия, состоящие также из огнеупорного материала. Это качество повысит прочность и жесткость всей конструкции.
  • При отделке коммуникационных шахт при вертикальном расположении листов они должны быть дополнительно изолированы негорючими материалами типа минеральной ваты или фольгированного покрытия.
  • При фиксации листов саморезами шаг между ними должен быть не больше 20 см.
  • Углы гипсокартонных конструкций необходимо обшивать металлическими уголками.

Подводя итог, можно сказать, что огнестойкость гипсокартона зависит от дополнительных компонентов, находящихся в составе материала. Такое покрытие сможет задержать огонь максимум на один час, не давая ему распространяться на другие комнаты. Использовать этот материал можно не только по его специализации, но и для обычной отделки помещений.

Если вы уже читали другие статьи на нашем сайте, то наверняка знаете, что гипсокартон является очень универсальным материалом, который можно применять во многих сферах строительства и ремонта. Он имеет большую популярность как среди новичков в ремонте, так и среди настоящих специалистов, которые знают, какой материал нужно использовать для отделки и ремонта. Из-за большого спроса на гипсокартон и широкой среды его применения, было разработано достаточно много видов ГКЛ, чтобы еще больше расширить области его использования, как при декорировании, так и при ремонте.

Перегородки во влажных помещениях

  • Во влажных помещениях для перегородок используется влагостойкий гипсокартон;
  • Примыкания перегородка потолок, перегородка-стена, перегородка – пол проклеиваются лентой и покрываются герметизирующей мастикой.

Это все правила монтажа перегородок из гипсокартона, которые хотелось изложить в этой статье.
