Необходимая предварительная подготовка
Давайте рассмотрим, что необходимо иметь под рукой:
- Калькулятор, формулы. Значительно освободит Вас от лишних телодвижений, ведь туда следует просто вбить готовые замеры. Такие калькуляторы вы можете найти на просторах интернета.
- План крыши. Хотя бы приблизительный. Нужен, чтобы знать, какой из типов будет возведён. План обязан содержать угол наклона, длину конька. Исходя из готового плана дома, отметить ширину и длину каждого ската. В расчёте почти каждого вида крыши нужно также знать высоту всей конструкции. Часто вводят константу – расчётный коэффициент, который зависит от угла наклона. Приведём список с углами наклона, встречающиеся наиболее часто:
- 9, 14, 18 град. – р.к = 1,01 и шаги в 0,02
- 23 град. – р.к = 1,08
- 27 град. – р.к. = 1,12
- 34 град. – р.к. = 1,20
Общая технология вычисления для любого типа крыши сводится к тому, что сложные геометрические формы делят на простые двухмерные: треугольники, параллелограммы. Для упрощения, даже все параллелограммы часто делят на треугольники, прямоугольники, трапеции.
Расчёт крыши в онлайн-калькуляторе
Чтобы провести расчёт кровли в онлайн-калькуляторе, то есть узнать, какими должны быть угол наклона и площадь крыши, а также количество пиломатериала и другого строительного сырья, надо выбрать тип финишного покрытия и ввести в специальные ячейки следующие размеры:
- ширину основания кровли с торца дома (не прибавляя ширины свесов);
- длину основания крыши сбоку здания (не учитывая протяжённости свесов);
- высоту конька (расстояние от будущего основания до конькового бруса);
- длину свеса (не менее полуметра).
Для крыши в несколько скатов с разными углами наклона расчёты проводят по отдельности. Потом полученные данные суммируют.
Разновидности, типы и виды
Разновидности вальмовых крыш:
- Классическая четырехскатная. Диагональные планки под треугольные фронтоны опираются на балку конька. Свесы кровли находятся на одной отметке по высоте. Скаты на чертежах имеют форму равнобедренных треугольников и трапеций.
- Шатровая четырехскатная. Каркас представляет собой правильную пирамиду с квадратным основанием. Диагональные стропила сходятся в одной точке. Балка конька отсутствует. Скаты «состоят» из четырех треугольников. Шатровую вальмовую крышу делают для равных по длине стен дома. Всю нагрузку от кровли, осадков и ветра принимают на себя диагональные и центральные опорные балки. Расчет, чертеж и монтаж такой конструкции сделать сложно.
- Полувальмовая. Различают два подвида такой крыши: датскую и голландскую. В первом варианте пара скатов над входом в дом и сзади него представляют собой сложные шести- или восьмиугольники на чертеже. Вальмы по бокам усекаются сверху и упираются в миниатюрные фронтоны.
Голландская полувальмовая крыша более практична, чем датская, так как под ней размещается полноценный мансардный этаж. Потолок скошен с двух сторон, а не с четырех. Скаты имеют разную высоту, вальмы обрезаны снизу. Привлекательным внешним видом отличаются голландские крыши с эркером и мансардными окнами.
Существуют ломаные вальмовые четырехскатные крыши. Скаты в них имеют разные геометрические формы и расходятся под углами 10–60°. Ломаные вальмовые крыши есть у многих дворцов и поместий. Конструкция позволяет использовать пространство мансарды под жилые комнаты. Однако составление чертежа, расчет и возведение ломаной вальмовой крыши – сложная задача.
Справка
- Ширина стропил с подпорками либо прогонами 100–150 мм, а без опор 200 мм. Длина зависит от угла наклона, но не должна превышать 5 метров, ибо возможно провисание.
- Для обрешётки кровли из металлочерепицы подойдёт доска 30×100 мм. Гибкая кровля или металлическая, может быть с большим шагом, поэтому используем доску 30×100–150 мм.
- Шаг по осям для металлочерепицы 350 мм. Для других материалов это значение можно увеличить.
- Стандартные размеры ОСП 250×125 сантиметров.
- Рабочая ширина листа металлочерепицы 110 см (общая 118 см). Длина зависит от условий заказа, минимальная 1 метр.
- Для мауэрлата используем доску 50×150 мм, а если нужно равномерно распределить нагрузку, то брус 150х150 мм.
- Для теплых помещений обязательно нужно использовать контробрешётку толщиной не менее 30 мм, гидроизоляция
- Толщину утеплителя для нашего региона нужно рассматривать от 100мм до 250мм
Общие сведения по результатам расчетов
- Угол наклона крыши
— Угол наклона каждого ската. Программа так же подскажет подходит ли данный угол для выбранного
кровельного материала. Что бы увеличить или уменьшить, измените параметры ширины основания или высоты
подъема.
Площадь поверхности крыши
— Общая площадь всей поверхности кровли, с учетом длины свеса.
Примерный вес кровельного материала
— Вес выбранного кровельного материала на всю площадь крыши.
Количество рубероида
— Количество подкровельного материала в рулонах шириной 1 метр и длиной по 15 метров, с учетом нахлеста.
Длина стропил
— Длина каждого стропила от конька до основания ската
Минимальное сечение стропил
— Сечение стропил с учетом выбранных параметров и нагрузок. По умолчанию указаны нагрузки для
московского региона.
Количество стропил
— Общее количество стропил при заданном шаге на всю стропильную систему.
Количество рядов обрешетки
— Общее количество рядов обрешетки по заданным размерам на всю кровлю
Равномерное расстояние между досками обрешетки
— Рекомендуемое расстояние между досками обрешеток, для использования материала без подрезки.
Что бы рассчитать двускатную крышу с разными углами наклона каждой стороны, необходимо
произвести 2 расчета односкатной крыши с необходимыми
параметрами.
Калькулятор
| ИСХОДНЫЕ ДАННЫЕ | РЕЗУЛЬТАТ | ||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||
Расчёт угла наклона, высоты и веса кровли
Перед расчётом высоты крыши надо определиться с углами наклона скатов. В этом помогут нормативные документы, в которых предъявляются требования к кровельным работам, то есть свод правил СП20.13330.2011, базирующийся на указаниях СНиП 2.01.07–85 «Нагрузки и воздействия».
Угол наклона
По правилам выбор угла наклона кровли зависит от используемого финишного материала.
Под каким углом строить кровлю, решают, ориентируясь на финишный материал
Таблица: угол наклона для крыш с разным покрытием
| Рекомендуемый угол наклона крыши | Финишное покрытие |
| 1–2° | Рулонные материалы на битумной основе — не менее четырёх слоёв, с внешней гравийной посыпкой, утопленной в слой расплавленной мастики |
| 2–3° | Как в предыдущей строке, но для надёжности кровли достаточно трёх слоёв рулонного материала |
| 3–10° | Аналогичные вышеописанным рулонные материалы (не менее трёх слоёв), но без наружной защитной гравийной посыпки. |
| 10–15° | Рулонные кровельные материалы, наклеиваемые на горячую мастику не менее чем в два слоя |
| 13–15° | Черепичное глиняное покрытие |
| 15–17° | Асбестоцементные листы усиленного профиля |
| 17–20° | Кровельная листовая сталь с развальцовкой соединений |
| 18–35° | Профнастил, металлочерепица |
| 27–44° | Натуральное штучное черепичное покрытие, битумно-полимерные или сланцевые плитки |
| 38–45° | Дранка, щепа, натуральный гонт |
| 40–60° | Голландская черепица |
| 5–90° | Асбестоцементный шифер |
| 20–90° | Искусственный шифер |
Высота конька
Выбрав кровельный материал и решив, каким будет наклон крыши, приступают к определению высоты конькового бруса. Для этого обращаются к геометрии, ведь крыша в разрезе выглядит как два соединённые друг с другом треугольника.
При расчёте высоты крыши используют формулу a=b · tg α, где a — высота конька, b — половина ширины здания, α – угол наклона кровли.
Для примера рассчитаем высоту кровли под наклоном в 40°, которую планируется строить на доме размером 6х9 м. С этой целью выполним следующие вычисления:
- Ширину дома разделим на 2 и определим длину нижнего катета прямоугольного треугольника кровли: b = 6 / 2 = 3 м.
- По таблице найдём, что тангенс угла в 40° равен 0,84.
- Вычислим высоту кровли a = 3 · 0,84 = 2,52 м.
Видео: вычисление высоты и угла наклона кровли
Вес

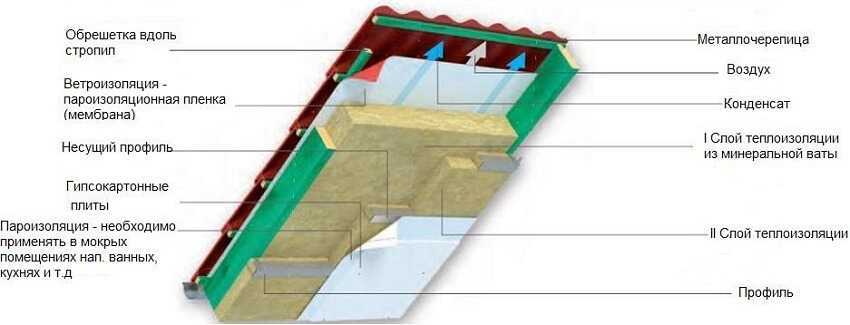

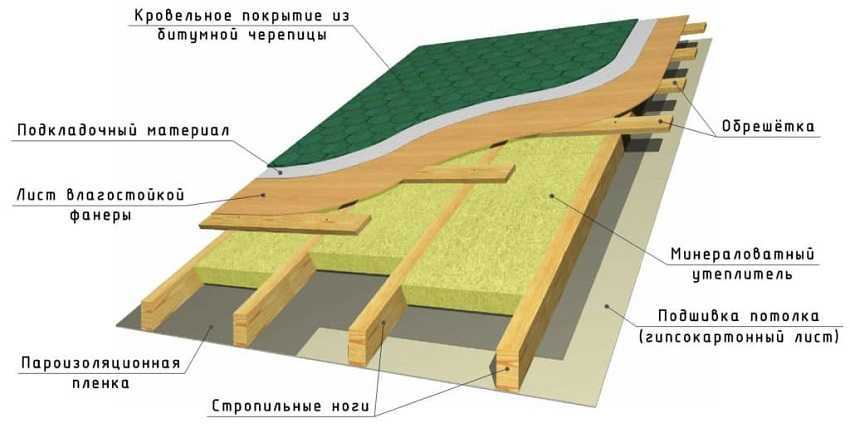

В вес крыши включается масса всех слоёв кровельного пирога: финишного покрытия, контробрешётки, обрешётки и изоляционных материалов.
В вес кровли включают все материалы вплоть до теплоизоляционных плит
Допустим, нам необходимо определить вес крыши, покрытой битумной черепицей и утеплённой материалом плотностью 35 кг/м³, закатанным в рулон толщиной 0,1 м, длиной 10 м и шириной 1,2 м. В этом случае требуется сделать следующее:
- Рассчитать вес 1 м² теплоизоляционного материала по формуле 0,1 · 1,2 · 10 · 35 / (10 · 1,2) = 3,5 кг/м².
- Найти все остальные данные, то есть вес 1 м² финишного покрытия, паро- и гидроизоляции и деревянного каркаса из стропил и обрешётки, в таблице (см. ниже) или на этикетке товара в магазине.
- Сложить все полученные значения и умножить их на площадь крыши, тем самым определив вес всей кровли.
Таблица: вес 1 м² материалов для устройства кровли
| Материал | Вес 1 м² |
| Шифер | 10–15 кг |
| Ондулин | 4–6 кг |
| Керамическая черепица | 35–50 кг |
| Цементно-песчаная черепица | 40–50 кг |
| Битумная черепица | 8–12 кг |
| Металлочерепица | 4–5 кг |
| Профнастил | 4–5 кг |
| Контробрешётка | 18–20 кг |
| Обрешётка | 8–12 кг |
| Стропильная система | 15–20 кг |
Расчет стропильной системы
Перед сборкой кровельной конструкции, необходимо сделать расчет стропильной системы и правильно подобрать сечение всех строй-элементов.
В зависимости от ширины строения и требуемого сечения стропильной ноги, для проектируемого пролета, выбирают следующее конструктивное решение:
Расчет длины стропильных ног
Стропильная система односкатной крыши ‒ Подбор сечения
Во время строительства здания профессиональными строителями, согласно утвержденному проекту, производиться расчет по двум предельным состояниям. Такой подход, позволит определить высоту и ширину, несущих балок по двум требованиям:
- Прочности.
- Жесткости.
Зависимость конструкции от величины пролета
Расчет кровли, при строительстве частного дома
При строительстве частного дома самостоятельно, расчет кровли можно не производить, но все-же, следует учесть, проверенные временем, рекомендации:
- Пролет до 4,5 метров. Это расстояние, предполагает использование цельных стропильных ног, без раскрепления подкосами или стойками. Так-же, если планируется обустройство мансарды, за счет отсутствия промежуточных опор, позволяет увеличить свободное пространство. Желательное сечение стропил, при шаге 0,6 м – 50 на 150 мм, а для шага 1,1 м, рекомендуется увеличить до 75 на 175 мм.
- Пролет до 6 метров. При этом расстояние, все зависит от угла наклона и пролета. В основном, хватает стандартной длины доски или бруса – 6 м. Если-же угол наклона больше и пролет приближен к 6 м, как правило, требуется стыковать стропильные ноги по длине. В качестве дополнительных опор, применяют подкосы (подстропильные ноги). В месте стыка подкоса и стропил, стыкуют ногу по длине. Желательное сечение при шаге 0,6 м – 50 на 200 мм, а при шаге 1,1 м – 100 на 200 мм.
- Пролет более 6 метров. Подобное расстояние, предполагает обустройство промежуточных стоек, которые возьмут часть нагрузки на себя и уменьшат провисание балки. Требуется устанавливать опоры так, чтобы каждый пролет стропильной ноги, был менее 6 метров. Расчет, как правило, выполняют как для многопролетной балки, с учетом промежуточных опор. При самостоятельном строительстве, сечение берут так-же, как и для пролета до 6 метров. Все стропила, в этой конструкции, являются составными.
Если меж стропилами планируется укладывать теплоизолятор, то при расчете, требуется учитывать минимальную высоту балок.
Если делается укладка минеральной ваты, то дополнительно обустраивается вентиляционный зазор в 5 см. Частично, такой зазор, обеспечивают за счет несущих балок, а частично, за счет контробрешетки, которую, как правило, монтируют поверх них.
Подбор шага для стропильных ног
Оптимальный шаг стропильных ног, в основном, зависит от следующих факторов:
Таблица сечения стропил
- Нагрузка на покрытие и пролет;
- Тип теплоизолятора;
- Наличие мансардных окон.
В первом случае, зависимость обратно пропорциональная. Конструкция односкатной крыши, при увеличение пролета или нагрузки, предполагает уменьшение шага строповки. Для теплоизолятора-же, можно утвердить, следующие рекомендуемые значения расстояния, меж стропилами в свету (в частоте):
- Экструдированный пенополистирол и пенопласт – 0,6 метров;
- минеральная вата – 0,58 метров;
- пенополиуретан – шаг от утеплителя не зависит.
При сооружение мансарды и использование, в качестве природного источника света, мансардных окон, необходимо в местах монтажа, обеспечить шаг стропил на 4-6 см больше ширины окна.
Стропильная система односкатной крыши своими руками ‒ Угол наклона
Угол наклона ската
В зависимости от вида кровельного покрытия, допускается разные углы наклона ската крыши. Ниже, приведены значения для наиболее популярных стройматериалов
Важно понимать, что чем круче скат, тем меньше нагрузка на элементы, а значит, меньше вероятность протечки. Но увеличение наклона, на много усложняет строительство и требует возведение высокой продольной стены
- Керамическая черепица. Наиболее оптимальный угол наклона – 30-45°, допустимый – 12-65°.
- Битумная (мягкая) черепица. Самый оптимальный – 20-45°, допустимый – от 6°.
- Металлическая черепица. Более оптимальный – 20-45°, допустимый – от 12°.
- Оцинкованная кровельная сталь. Допустимый – от 14°.
- Шифер. Допустимый – 6-27°.
Особенности четырёхскатных сооружений
Сегодня для возведения кровли жилого дома модно выбирать четырёхскатные конструкции. Чаще всего, если размеры постройки пропорциональные и составляют квадрат, крышу делают пирамидальной формы. Данную разновидность называют «шатровой», в этом случае каждый скат представляет собой равнобедренный треугольник, все они соединены вверху в единой точке, а основанием служит четырехугольник. В этом случае то, как рассчитать площадь шатровой крыши дома с калькулятором не вызовет сложностей, т.к. можно применить формулу, предполагающую вычисление площади треугольника, умноженную затем на «4». Чтобы найти её, нужно ширину умножить на высоту и разделить результат на «два». Допустим, у нас есть такие данные:
- ширина основания треугольника 8 метров;
- высота ската 5 метров.
Тогда S = (8 * 5) / 2 = 20 кв. метров. Далее умножаем на «4» (по причине того, что в конструкции четыре одинаковые стороны) и получаем общую площадь 80 кв. метров.
Очень важно учесть для данного вычисления, что замеры снимаются не по периметру сооружения, а по карнизным свесам. Также не забывайте, что в величине высоты ската должен быть учтен угол наклона скатных плоскостей. Разбираясь, как рассчитать площадь крыши дома четырехскатной крыши, вы можете столкнуться с необходимостью подобрать вычисления для более сложной конструкционной разновидности, называемой «вальмовая»
Это тоже одно из популярных сегодня решений, применяемых для оформления жилых сооружений, загородных коттеджей. Такая конструкция состоит из двух торцевых сторон, имеющих форму равнобедренных треугольников, и двух боковых, выполненных в виде трапеций. Принцип расчета основан на определении площадей треугольника и трапеции, умножением каждого полученного значения на «2» и затем суммирования в общий результат
Разбираясь, как рассчитать площадь крыши дома четырехскатной крыши, вы можете столкнуться с необходимостью подобрать вычисления для более сложной конструкционной разновидности, называемой «вальмовая». Это тоже одно из популярных сегодня решений, применяемых для оформления жилых сооружений, загородных коттеджей. Такая конструкция состоит из двух торцевых сторон, имеющих форму равнобедренных треугольников, и двух боковых, выполненных в виде трапеций. Принцип расчета основан на определении площадей треугольника и трапеции, умножением каждого полученного значения на «2» и затем суммирования в общий результат.
Как уже рассматривалось, чтобы найти площадь треугольника, нужно ширину умножить на высоту и разделить результат на «два». В случае с трапецией необходимо также пользоваться предусмотренной формулой, в которой основания суммируются, полученный результат делится на «два», а затем все умножается на высоту скатной плоскости.
Для вальмовой конструкции обязательно нужно обращать внимание на наличие и размеры окон, дымоходных труб, свесы, парапеты
Стропильная система четырехскатной вальмовой крыши своими руками
Сложное устройство стропильной системы вальмовой крыши отпугивает начинающих мастеров от ее создания своими руками. Однако, такой способ перекрытия прекрасно подходит для частных домов небольшого размера в европейской стилистике. Чтобы качественно выполнить монтаж вальмовой кровли своими руками следует провести подготовительную, проектную детальность: выполнить расчет, составить чертеж и нанести разметку. Для этих процессов необходимы базовые знания о строении стропильного каркаса, строительные нормы по выбору угла наклона кровельных скатов.
Состав стропильных ферм
Стропильная система выполняет функции опорного каркаса, на котором лежит основной вес кровли. Ее основной элемент – стропильные ноги, вальмовая кровля насчитывает 4 различных разновидности стропил:
- Диагональные (угловые) стропила. Конструкция стропильной системы вальмовой кровли имеет 4 угловых стропильных ноги. Они продолжают коньковый брус, соединяя его с углом торцевой стены. За счет угловых стропил формируется вальмовый скат, их длина превышает аналогичный параметр рядовых. Так как диагональные ноги несут на себе вес кровельного материала вальм, а также к ним осуществляется крепеж нарожников и торцевых рядовых стропил, для изготовления требуются доски сечением 100х150 мм или сдвоенные обычные, 50х150 мм. Иногда стандартная длина пиломатериалов меньше необходимой, в таком случае требуется изготовление своими руками наборных ног, составленных из элементов. Расчет длины диагональных ног выполняют с применением специального коэффициента, путем умножения на длину рядового стропила.
Залог надежности стропильной системы – элементы одинакового сечения, изготовленные из одного и того же материала, исключение составляет лишь диагональные стропила, сечение которых должно быть толще.
Опорные конструкции
Конструкция стропильных ног не позволяет им самостоятельно выдерживать вес кровли, подспорьем в этом деле им служат дополнительные опорные элементы:

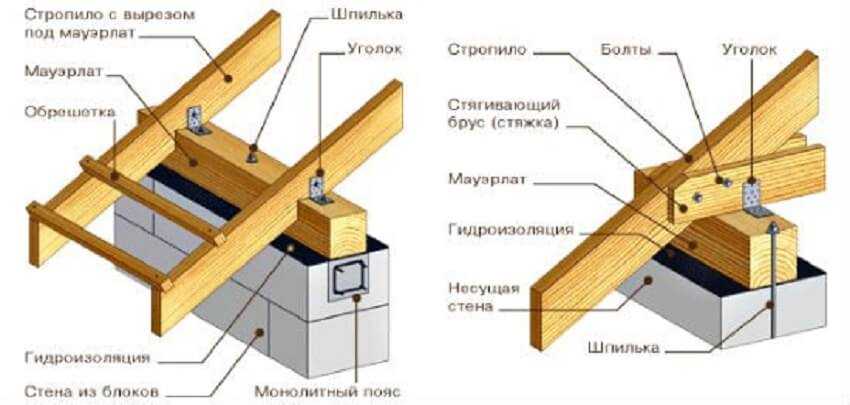

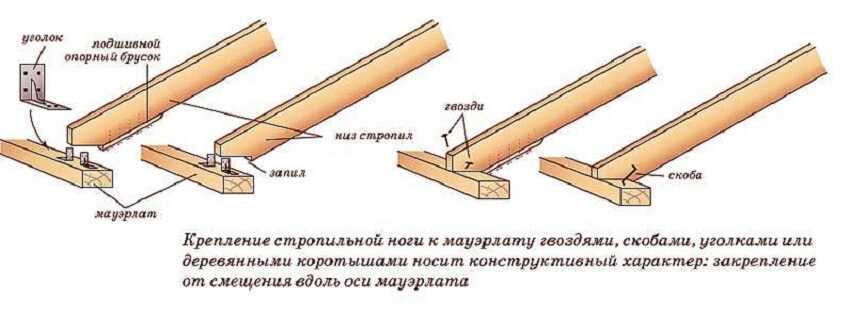

Мауэрлат. Мауэрлатный брус укладывают на верхний пояс сооружения. У бревенчатого и брусового дома роль мауэрлата играют верхние венцы, укрепленные анкерными болтами. В кирпичных или газосиликатных постройках требуется монтаж мауэрлата своими руками на цементную армированную стяжку
Очень важно рассчитать места крепления бруса так, чтобы они не совпадали с расположением стропил. Прочность мауэрлата снижается с каждым отверстием, проделанном в нем, поэтому нужно делать лишь те, что определил расчет. Расчет составляющих стропильной системы основывается на весе кровли, размерах перекрываемого здания и величине сечения исходного материала
Расчет составляющих стропильной системы основывается на весе кровли, размерах перекрываемого здания и величине сечения исходного материала.
Вычисление основных параметров системы
Специальные компьютерные программы облегчают вычисления параметров стропильной системы, однако расчет достаточно прост, так как основывается на тереме Пифагора о прямоугольных треугольниках. Схема вычислений выглядит так:
- Первым делом своими руками измеряют ширину и длину перекрываемого сооружения. Необходимо использовать для измерений одну рулетку, каждый замер производить по два раза, чтобы избежать ошибок. На основе полученных данных составляют схематичный чертеж.
Расчет состава стропильной системы не только позволит закупить необходимое количество строительного материала, но верно определить объем фундамента, однако, учтите, кровельный материал нужно приобретать с запасом 15-25% на нахлест и подрезку.
Результатом вычислений должен стать подробный чертеж и упрощенная схема для нанесения разметки. Четырехскатная крыша может строится по готовым проектам, если использовать стандартный угол наклона.
«Золотые» правила кровельщиков
Опытные мастера-кровельщики говорят, что стропильная система крыши с торцевыми вальмами не сложнее двухскатной, если соблюдать «золотые» правила, которые сформировались за долгие годы работы:
- Использовать для изготовления стропил доски и брус одного сечения, то есть стропила и коньковый прогон выполнять из доски 50х150 мм, мауэрлат и лежень из бруса 150х150 мм.
- Выполнять расчет до начала работ по установке кровли, основываясь на неоднократно проверенных измерениях.
- Узлы стропильной системы должны быть отражены в проектной документации и проверены расчетом нагрузок.
- Выбирать сечение стропил нужно в соответствии с длиной, весом кровельного материала и перекрываемой площадью.
- Своими руками монтаж выполняют с помощью подсобника, длинные, тяжелые диагональные стропила сложно установить в одиночку.
Элементы скатной кровли
Элементами скатной кровли являются как внутренний каркас крыши, так и внешние дополнительные надстройки, такие как фонари, слуховые и мансардные окна, люкарны. Они нужны для проветривания и освещения чердачных и мансардных помещений, а также для выхода на крышу.
Внутренне устройство крыши выполняет очень важную функцию, ведь от него зависит надежность, прочность и долговечность всей кровли. Это своего рода скелет конструкции. Его элементами являются:
- Стропила. Это несущие балки для укладки обрешетки и кровли, а также распределения веса крыши на стены здания. Чаще всего материалом для стропил являются хвойные породы дерева.
- Обрешетка. Доски, густо уложенные и прочно закрепленные на стропилах для последующей укладки на них кровельного материала. В зависимости от вида кровли доски могут укладываться в виде решетки либо вплотную, без образования промежутков между досками.
- Кровля. Это покрытие, расположенное на обрешетке. Существует много видов кровли, каждый из которых имеет свои характеристики: рубероид, шифер, стекловолокно, разные виды черепицы, металлические и природные материалы и многие другие.
- Конек. Это место соединения плоскостей крыши. Чаще всего его делают из оцинкованного железа.
- Люкарны – это внешний элемент крыши. Они представляют собой окна, расположенные в скатной поверхности крыши, имеющие вертикально расположенные рамы. Многие древние здания и соборы имеют богато украшенные люкарны, демонстрирующие различные стили, такие как готика, барокко и другие.
Современные дизайнеры часто используют мансардные окна и люкарны в оформлении крыши и добиваются прекрасных эстетических решений как в экстерьере, так и в интерьере дома.
Расчёт кровельного покрытия и прочих материалов
После того, как проведён расчёт четырёхскатной крыши, и вычислена общая площадь. можно приступать вычислению необходимого метража кровельного материала. Ошибочным является мнение, что площадь чертежа кровли и площадь необходимого материала совпадают. Суть в том, что все элементы кровельного материала необходимо уклалывать в нахлёст. Кроме того, для каждого кровельного материала свои технические показатели величины нахлёста. Соответственно, расходы материалов значительно увеличиваются.
При расчёте необходимого количества кровельного материала для многоуровневой крыши, желательно обратиться за помощью к компьютерной рограмме. Она сделает вычисления быстрее и надёжнее.
Но сделать расчёт требуемого материала для простой крыши, можно самостоятельно. Это не влечёт особых трудностей.
Приведём пример расчёта количества шифера для нашей четырёхскатной кровли, расчёт площади которой мы производили ранее.
Для этого нам необходимо составить пропорцию:
Х – 15%, где S – площадь крыши, X — запас, равный 15%.
После того, как будет вычислен X, полученное число необходимо прибавить к площади S. В результате будет получена площадь необходимого количества материала.
Таки образом, в нашем случае пропорция будет выглядеть так:
X = 15 х 75 / 100 = 11.25. округляем до 11,5.
11,5 + 75 = 86,25 (м?) — площадь необходимого кровельного материала.
Расчет кровельных материалов
Кроме того, при расчёте необходимого материала следует помнить, что неизменно будут оставаться отходы, на них может понадобиться ещё до 20% материала. То есть опять следует составить пропорцию, где Х теперь является расходом. Полученный результат прибавляем к площади.
Остаётся лишь рассчитать количество листов кровли. Для этого следует полученную общую площадь всей кровли разделить на площадь одного кровельного листа.
При возведении сложной крыши следует брать запас материала не 15%, а не менее 20%.
Расчёт мягких кровель ведётся по тем же формулам, что и расчёт шифера. Расход зависит от вида кровельного материала и технологии его укладки. Площади ендов и коньков считаются и заказываются отдельно, так как их измерение ведётся не в квадратных, а в погонных метрах.
Длина кровельных листов, определяемых по высоте ската, высчитывается размерами крыши дома. Как правило, металлочерепица выпускается длиной до 8 метров. При этом толщина листов составляет от 0,2 до 0,4 см. В результате длинные металлические листы очень сильно гнутся. Это может затруднить процесс транспортировки, так как в дороге листы могут переломиться. Поэтому, когда заказывают металлическую черепицу, учитывают площадь крыши, кровельных листов, выбирают наиболее подходящие размеры. Так же следовать учитывать квалификацию рабочих, которые будут заниматься укладкой кровли. Таким образом, при площади кровли до 150 м? рекомендуется приобретать кровельные листы длиной до 2 м. при площади кровли до 250 м? предпочтительны кровельные листы длиной до 4 м, при площади крыше свыше 250 м? приобретают листы длиной более 6 м. Металлические листы, длиной более 6 метров трудны в укладке, так как очень сильно прогибаются. Для их установки необходимо нанимать опытных кровельщиков.
При транспортировке длинных кровельных листов следует контролировать процесс погрузки, перевозки и складирования материала.
Так как на сложных кровлях велик расход материала. Предпочтительно приобретать штучный материал. Штучный материал это мягкие кровельные покрытия, например, битумная гибкая черепица. Таким образом, отходы получается минимизировать за счёт небольших размеров элементов. Но при грамотном расчёте и ответственном подходе, монтаж кровли можно провести таким образом, что больших затрат возможно будет избежать.
Обращаем ваше внимание на то, что мягкие кровли требуют организации сплошной обрешётки, а так же дополнительных расходов на установку. При этом цены на данные виды покрытий значительно выше. Таким образом, расчёт четырёхскатной крыши позволяет своевременно рассчитать предстоящие затраты на приобретение кровельного материала, утеплителя и гидроизоляции
Таким образом, расчёт четырёхскатной крыши позволяет своевременно рассчитать предстоящие затраты на приобретение кровельного материала, утеплителя и гидроизоляции.
Крыши сложной геометрии с многочисленными скатами
Последнее время очень популярны стали купольные и многощипцевые конструкции крыши. Они характерны для некоторых архитектурных стилей и имеют очень привлекательный внешний вид. Их строительство и эксплуатация обходятся довольно дорого потому, что они имеют очень большое количество скатов самых разных форм.
Обратите внимание
Несмотря на то, что крыши сложных геометрических форм состоят из скатов простых геометрических форм, например, трапеций, параллелограммов, равносторонних треугольников, общий расчет площади всей крыши сделать довольно непросто.
Основные трудности будут на этапе снятия размеров. Придется сделать очень большое количество измерений. Чем более сложна конструкция кровли, тем эти замеры будет сделать сложнее.
Если размеры односкатной крыши можно измерить с земли, то размеры сложных крыш придется снимать на высоте. В некоторых случаях целесообразно выполнить чертеж плана крыши.
После того, как вы зрительно разбили крышу на отдельные скаты, снимите размеры каждого из них. Не забывайте о симметричных скатах, которые полностью идентичны. После этого сделайте все расчеты по каждому скату и сложите все результаты.
Информация по назначению калькулятора
Онлайн калькулятор двускатной (двухскатной) крыши предназначен для расчета угла
наклона стропил, количества обрешетки, нагрузки на кровлю, а так же количества необходимого материала
для возведения данного типа кровли. В расчете учтены все популярные кровельные материалы, такие как
керамическая, цементно-песчанная, битумная и металлическая черепица, ондулин, шифер и др.
Все расчеты выполняются в соответствии с ТКП 45-5.05-146-2009 и СНиП «Нагрузки и
воздействия».
Двускатная (двухскатная, щипцовая) – разновидность форм крыш с двумя наклонными
скатами от конька до наружных стен. Данная форма является самой распространенной и самой практичной с
точки зрения стоимости, эффективности и внешнего вида. Опирание стропил происходит друг на друга, а их
пары соединяются обрешеткой. Стены с торцевой стороны такой крыши, имеют треугольную форму, и называются
фронтонами (щипцами). Чаще всего под данным видом кровли устраивается чердачное помещение, освещаемое с
помощью небольших фронтонных окон.
При заполнении данных, обратите внимание на дополнительную информацию со знаком Дополнительная информация.
.
Далее представлен полный список выполняемых расчетов с кратким описанием каждого
пункта. Вы так же можете задать свой вопрос, воспользовавшись формой в правом блоке.
Скатная кровля: описание и свойства
Двухскатные кровли относятся к самому распространенному виду. Их можно повстречать фактически повсюду, но самое большое распространение они обрели при проектировке домов для жилья.
При описании кровли аналогичной комбинации в большинстве случаев обходятся такими параметрами:
- Поверхность имеет два ската, очень часто одинаковой длины;
- Скаты кровли опираются на несущие стенки дома;
- Пространство внутри кровли имеет традиционную форму треугольника.
Для информации! Указанные показатели обычны для в один этаж строений. Для домов большой этажности могут встречаться чертежпроектирование конструирование кровель с шириной и разной длиной наклонных поверхностей.
Традиционная скатная кровля собой представляет щепетильный треугольник
Возведение односкатной крыши своими руками ‒ Технология строительства
Технология строительства, как сделать односкатную крышу своими руками, осуществляется в следующей последовательности:
- Сооружение крепежных приспособлений, для мауэрлата. Крепление делают несколькими способами: проволока, шпильки, скобы к деревянным брускам или анкера. Вариант фиксации, зависит, от нагрузки на конструкцию кровли и стройматериала стен постройки.
- Укладка гидроизоляции. Такое действие, требуется, если несущий каркас строения из кирпича или бетона. Укладка гидроизоляционного материала, позволяет предотвратить гниение и механические повреждения дерева.
- Установка и крепление мауэрлата (верхний и нижний брус). Фиксацию проводят, в зависимости от выбранного способа. Для шпилек и анкеров, надо будет закрутить гайки. Если используют проволоку, то скрутку производят, при помощи лома. Шаг креплений, обычно равен, шагу стропильных ног.
- Монтаж стропильных ног. В сравнение с другими видами, кровельных конструкций, у односкатной, этот этап работ, самый простой. Обустройство заключается, в установке балки с наклоном одной стороной, на верхний мауэрлат, а другой ‒ на нижний. Фиксация к мауэрлату, выполняют врубкой. Далее, монтаж можно производить на гвозди или металлические уголки, с саморезами. После, к стропилам крепят кобылки ‒ деревянные доски, предназначенные для сооружения, нужного вылета карниза. Сечение досок ‒ 50 на 100 мм.
- Установка лежень и подкос. После всех, строительных манипуляций и монтажных действий, если требуется, устанавливают лежень и подкосы.
- Теплоизоляция мансарды. Как только несущий каркас собран, можно приступать, к теплоизоляции мансарды. В качестве теплоизолятора, как правило, используют минераловатные плиты, пенопласт, экструдированный пенополистирол, пенополиуретан. При монтажной работе с минеральной ватой и пенополиуретаном, требуется соблюдать технику безопасности и использовать, индивидуальные средства защиты (перчатки, маску, спецодежду). Перед монтажом утеплителя, по верхнему краю стропил, нужно выполнить гидроизоляцию. Поверх пленки или мембраны, монтируют обрешетку. После, фиксируют утеплитель. Способ крепления, зависит от тепло-материала. Если используется минеральная вата, то необходимо сделать вентилируемый зазор. То-беж, выполнить монтаж контробрешетки.
- Крепление нижней обрешетки. Она позволит, быстро закрепить потолок, а так-же, удерживать теплоизоляционный материал. Перед монтажом, растягивают пароизоляционную мембрану. Она защитит утеплитель от пара, идущего из помещения.
- Укладка покрытия. Способ укладки покрытия, зависит от выбранного стройматериала.
- Обшивка потолка и внутренняя отделка. Для обшивки, качестве стройматериала, как правило, используют листы гипсокартона, закрепленные по металлическому каркасу, из оцинкованного профиля.
Крепление мауэрлата односкатной крыши
Крепление гидроизоляции
Монтаж стропильных ног
Утепление скатной кровли
Кровельный пирог односкатной крыши Если качественно выполнять все монтажные работы, придерживаясь строго пунктам инструкции, то не возникнуть, ни какие проблемы.
