Онлайн калькулятор расчета кровли или как самому рассчитать кровельное покрытие для мансардной крыши?

Начальный этап строительства крыши: расчёт кровли

Расчет двускатной крыши

Представляем бесплатный калькулятор по расчеты двускатной крыши. Онлайн расчет обрешетки, угла наклона стропил и необходимого количества материалов.

Дополнительная информация о калькуляторе

Онлайн-калькулятор двускатной (двухскатной) крыши поможет вам рассчитать угол ската, размер и количество стропил, количество обрешётки, а также объём нужных материалов в режиме онлайн. В расчётную базу заранее внесены такие распространённые кровельные материалы, как металлочерепица, шифер, ондулин, черепица из керамики, битума, цемента и другие материалы.

Двускатная крыша (также встречаются написания «двухскатная крыша», «щипцовая крыша») — вариант крыши с двумя скатами, идущими от конька до наружных стен здания. На сегодня это самый распространённый вид крыш, благодаря простоте исполнения, невысокой себестоимости и привлекательному внешнему виду.

Стропила в конструкции такой крыши попарно опираются друг на друга и соединяются обрешёткой. Торцевые стороны сооружения с такой крышей имеют форму треугольника и называются фронтонами (иногда – щипцами). Обычно под двускатной крышей устраивается чердак, а на фронтонах для освещения проделываются небольшие чердачные окна.

Заполняя поля калькулятора, обратите внимание на значок «Дополнительная информация» , под которым скрываются пояснения по каждому пункту. Результаты расчетов также сопровождаются пояснениями, с которыми вы можете ознакомиться ниже

Результаты расчетов также сопровождаются пояснениями, с которыми вы можете ознакомиться ниже

Результаты расчетов также сопровождаются пояснениями, с которыми вы можете ознакомиться ниже.

Также вы можете задать свой вопрос или поделиться идеями по улучшению этого калькулятора. Будем рады вашим отзывам!

Пояснения к результатам расчетов

Угол наклона крыши

Так называется угол, под которым скат и стропила наклонены к плоскости потолка. Расчеты выполнены с учетом того, что планируется строительство симметричной двускатной крыши. Вводя угол, вы можете не только рассчитать нужное количество материалов для данного угла, но и проверить, возможно ли построение крыши под этим углом из выбранных вами материалов. Уменьшить или увеличить угол можно, изменив ширину основания или высоту подъёма: эти параметры жёстко взаимосвязаны.

Площадь поверхности крыши

Суммарная площадь скатов крыши, включающая площадь свесов заданной длины. Определяет количество кровельного и подкровельного материала, требуемого при строительстве крыши.

Примерный вес кровельного материала

Предположительный суммарный вес кровельного материала.

Количество рулонов изоляционного материала

Требуемое количество подкровельного материала, с учётом необходимого нахлёста в 10%. В расчётах мы исходим из рулонов длиной 15 метров и шириной 1 метр.

Нагрузка на стропильную систему

Максимально возможная нагрузка с учетом ветровых и снеговых нагрузок, приходящаяся на стропила.

Длина стропил

Стропила измеряются от основания ската до конька крыши.

Количество стропил

Суммарное количество стропил, необходимых для стропильной системы крыши при заданном шаге.

Минимальное сечение стропил

Чтобы обеспечить крыше достаточную прочность, необходимо выбрать стропила с предложенными здесь вариантами сечений.

Количество рядов обрешётки

При заданных вами параметрах потребуется данное количество рядов обрешетки. Если вам нужно определить количество рядов для одного ската, то данное значение нужно разделить на 2.

Равномерное расстояние между досками обрешетки

Чтобы исключить перерасход материалов и избавить себя от лишней работы по подрезке, вам нужно выбрать данное расстояние между досками обрешётки.

Объем досок обрешетки

Количество досок требуемых для обрешетки всей крыши (в кубических метрах).

Примерный вес досок обрешетки

Общий вес досок, используемых при обрешетке.

Расчет двускатной крыши Бесплатный калькулятор по расчеты двускатной крыши. Онлайн расчет обрешетки, угла наклона стропил и необходимого количества материалов.

Рекомендации по расчетам

Приступая к проведению расчетов кровельной конструкции мансардной крыши необходимо составить план кровли, при этом нужно на бумаге построить максимально детальный план с учетом масштаба.

При проведении расчетов рекомендуется максимально опираться на стандартные величины изделий стройматериалов, выпускаемые промышленностью. Например, брать стандартные длины досок – 4,5 и 6 метров.

На бумаге с помощью карандаша. линейки и транспортира рассчитать возможные варианты устройства стропильной системы. Поскольку вносить изменения на этапе строительства чаще всего приходится в сторону увеличения количества материалов.

Строительные материалы

При строительстве мансардной кровли особое внимание в расчетах уделяют правильному подбору материалов, поскольку неправильный подбор и устройство стройматериалов может привести к ошибкам в установке кровли, ее утяжелению конструкции

Параметры материалов для возведения мансардной крыши

Для устройства стропильной конструкции рассчитываются бруски различного сечения, из хвойных пород древесины, при выборе материала, его осмотре обращается внимание на наличие сучков и их количества, нормальным считается наличие не более 3 сучков на 1 погонный метр материала. Для устройства обрешетки берется в расчет стандартная длина доски в 4,5 или 6 метров

Для устройства обрешетки берется в расчет стандартная длина доски в 4,5 или 6 метров.

При расчете кровельного покрытия берутся за основу стандартные размеры кровельных материалов, при этом в случае если боковые стропила имеют длину в 2,5 листа шифера, то в расчете берется 3 ряда, то есть округляется в большую сторону.

Какого сечения требуются стропила

При возведении мансардной кровли в расчете берут стандартные размеры брусков для устройства стропил – 50х100 миллиметров или 50х150 миллиметров.

Расчет ветровой нагрузки

Ветровая нагрузка является временной нагрузкой на плоскость крыши. Расчет ветровой нагрузки производится согласно СНиП 2.01.07-85 «Нагрузки и воздействия». это старый добрый советский СНиП, однако, сегодня он действует не во всех регионах России, многие субъекты разработали свои региональные нормы.

Проведение расчета ветровой нагрузки кровли связано с тем, чтобы задать необходимый запас прочности при кратковременном воздействии сильных порывов ветра. Такая необходимость связана с тем, что ветровая нагрузка имеет существенные отличия даже в одной местности.

Всего же на силу ветра в основном влияют:

  • регион расположения постройки;
  • наличие городской застройки;
  • высота здания и угол наклона крыши.

Расчет снеговой нагрузки

В отличие от ветровой нагрузки снеговая нагрузка является более продолжительной и относится к разряду долговременных нагрузок. На определение снеговой нагрузки влияют несколько факторов – наклон кровли, количество скатов крыши, наличие дымоходов, перепадов крыши, парапетов и слуховых окон.

Кроме этого. важную роль играет примерное количество снегового покрова, зависящее от местности расположения.

Как и ветровая нагрузка. снеговая нагрузка рассчитывается по СНиП 2.01.07-85 «Нагрузки и воздействия» при этом берется поправочный коэффициент, зависящий от угла наклона крыши:

  • коэффициент при наклоне до 25 градусов равен 1.
  • коэффициент при наклоне крыши от 25 до 60 градусов равен 1,025;
  • при углу наклона больше 60 градусов коэффициент не учитывается.

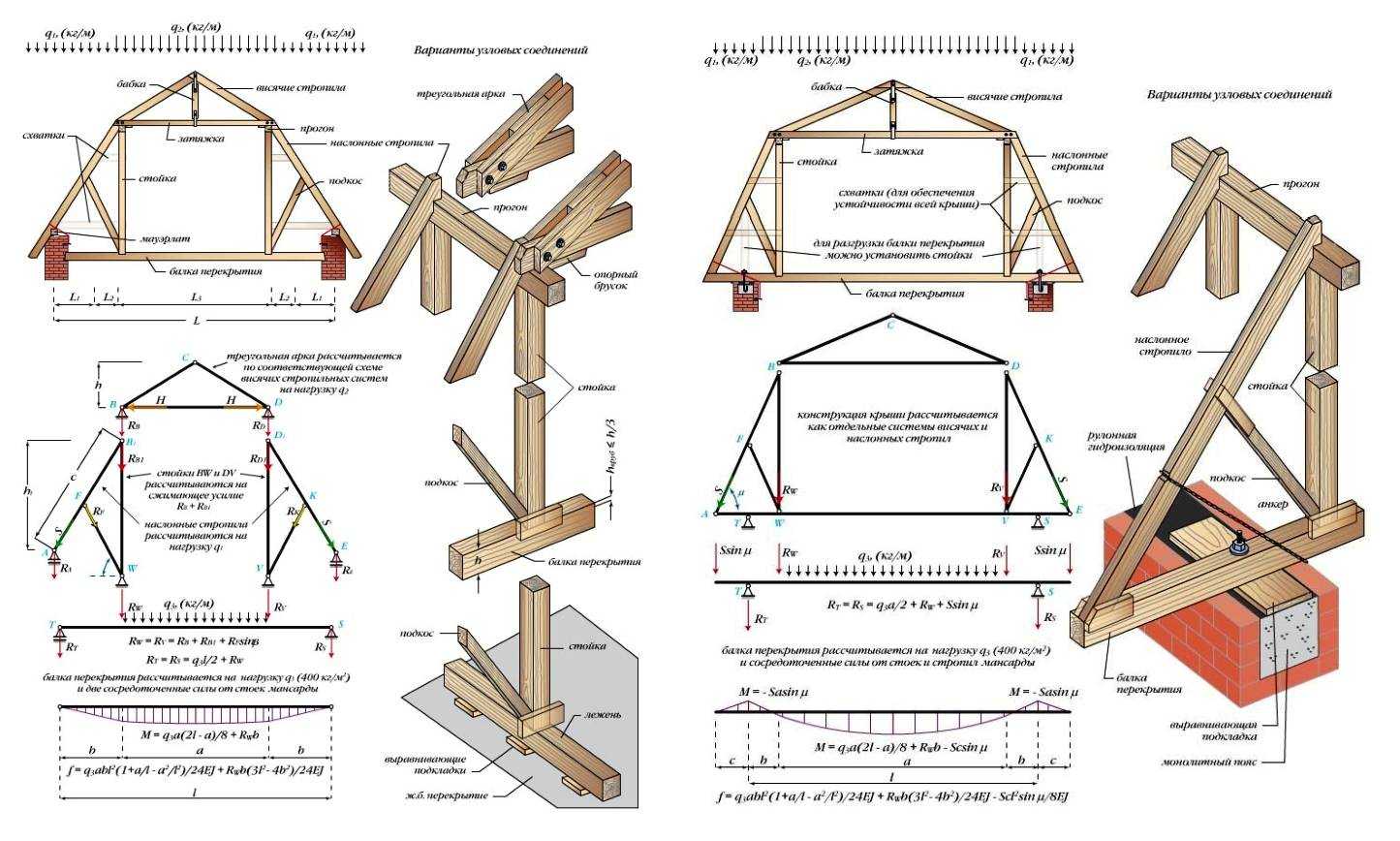

Расчет ломаной мансардной крыши

Расчет ломаной мансардной крыши производится поэтапно с учетом основных параметров, в которых рассчитываются:

  • угол наклона крыши;
  • длина и сечение конькового и бокового стропил, их усиление;
  • сечение и шаг обрешетки;
  • площадь боковых и коньковых скатов;
  • масса кровельного материала, расчет нагрузок и масса утеплителя;
  • расчет расстояния между стропилами.

В конце расчета производится расчет необходимого материала.

Расчет двускатной мансардной крыши

Расчет двускатной крыши практически не отличается от расчета ломаной крыши за исключением, того, что в расчете не проводится расчет коньковых и боковых стропил, боковых и коньковых скатов крыши.

В каких расчетах участвует площадь крыши

Чтобы обосновать необходимость в точных данных, посмотрим, где используется расчет площади крыши:

  • При заказе кровельных материалов, утеплителя, паро- и гидроизоляционных пленок, которые укладываются в составе кровельного ковра
  • При заказе материалов на стропильную систему, обрешетку и контробрешетку для монтажа кровли
  • При заказе материалов на водосточную систему или систему снегозадержания на крыше.

Калькулятор расчета площади кровли, предлагаемый каждым продавцом кровельных материалов, предназначен для оценки предстоящих затрат в очень грубом приближении. Если вы дадите себе труд прочитать инструкцию по его использованию, то в самых последних предложениях вам как раз и сообщат, что цифры, полученные с помощью данного калькулятора, оценочные. А более-менее точные данные вы получите только после оформления заказа в офисе продавца. О том, каким функционалом обладают калькуляторы, представленные на различных ресурсах, мы подробно рассказывали в статье «Расчет профнастила на крышу с помощью online калькулятора». К изложенному в ней добавим, что расчет площади четырехскатной крыши или вальмовой лучше делать в таких системах, где требуется указать не просто угол уклона и длину ската, а ряд дополнительных параметров — полученный результат будет ближе к истинному. В то время как расчет плоской кровли можно делать практически в любой системе, выбрав функционал для односкатной крыши. В строительстве существует еще один вид расчетов, который необходимо делать для всего дома, в том числе и для крыши. Это теплотехнические расчеты, которые определяют толщину стен и перекрытий здания, а также необходимое количество утеплителя, при недостаточной толщине конструкций или при строительстве зданий специального назначения, например бань. О теплофизике крыши можно дополнительно посмотреть видео:

https://youtube.com/watch?v=6i5qGiQ5PUo

Нормативная документация и обзор теплотехнических расчетов

Расчет крыши вручную

В статьях на тему утепления крыш, стен или перекрытий очень часто упоминается «точка росы». Что это такое?

Это расстояние от теплых стен помещения до других элементов конструкции, на которых в холодное время года будет осаждаться конденсат. Вода, выпадающая в виде конденсата, содержится в воздухе, выходящем из теплого помещения через стены, перекрытия и крышу дома. Идеальный вариант, когда «точка росы» находится на поверхности вентилируемых поверхностей. Как достичь его или приблизиться к нему, покажет теплотехнический расчет крыши.

Чем опасно нахождение «точки росы» внутри утеплителя, особенно если отсутствует его вентиляция? Тем, что теплоизолирующий слой становится мокрым, а вывод тепла из влажных материалов происходит интенсивнее, чем из сухих, и на обогрев помещений потребуется значительно больше энергии либо в доме будет холодно и сыро. Более того, деревянные конструкции начнут гнить, а бетонные – разрушаться. Укладка гидроизоляционного слоя ситуацию отнюдь не спасет, потому что в помещении будет повышенная влажность воздуха, а это вряд ли хорошо скажется на здоровье живущих в доме людей.

Поэтому необходимо возводить стены такой толщины, которая даже при максимально возможных минусовых температурах позволит сохранить комфортный температурно-влажностный режим в доме. Те же самые расчеты необходимо проводить и в том случае, если мы имеем дело с утеплением пола, потолка или плоской крыши. Для того чтобы сделать расчеты теплотехники здания, нужно использовать СНиП II-3-79*, в котором приведены необходимые формулы и справочные данные.

Нельзя сказать, что предлагаемый математический аппарат прост и доступен для каждого, но застройщики, владеющие необходимым инженерным багажом, в нем точно разберутся. Всем остальным теплотехнический расчет кровли можно заказать в любой проектной организации либо воспользоваться одной из специализированных программ, например ТеРеМОК. Данный продукт имеет доступный интерфейс, понятный любому, кто имеет дело со строительством, но не готов самостоятельно вычислять необходимые параметры. Предварительно можно посмотреть пример расчета, в котором уже выбраны усредненные данные. Программа для расчета снабжена необходимыми встроенными справочниками регионов России и стран СНГ и позволяет вычислять теплотехнику многослойных конструкций стен, покрытий и перекрытий из разных материалов как жилых, так и узкоспециализированных зданий. ТеРеМОК не имеет функционала для работы онлайн, программу нужно скачивать и устанавливать на свой компьютер.

Дополнительная теплоизоляция

Так как мансардное помещение под ломаной крышей используется в жилых целях, необходимо в обязательном порядке утеплить. Специалисты рекомендуют использовать минеральную вату на базальтовой основе в виде рулонов или же плит.

Утепление ломаной крыши

На внутренней стороне скатов налаживается контр-обрешетка. Для это используется доска, ширина которой на пару сантиметров больше, чем толщина утеплителя, так как утеплитель ни в коем случае нельзя утрамбовывать.

То есть для слоя минеральной ваты в 150 мм, подойдет доска 50х200 мм. Этот зазор также необходим для циркуляции воздуха, обеспечивающей естественную вентиляцию. Утеплитель укладывается враспор между брусьями контр-обрешетки, а внутри зашивается выбранным материалом.

Информация по назначению калькулятора расчета стропильной системы мансардной крыши

Онлайн калькулятор мансардной крыши предназначен для расчета углов наклона коньковых и боковых скатов, количества и сечения стропил, объема обрешетки и других материалов, необходимых для возведения крыши. Для проектирования мансардного этажа, следует внимательно ознакомится со СНиП 2.08.01-89 «ЖИЛЫЕ ЗДАНИЯ».

Все расчеты выполняются в соответствии с ТКП 45-5.05-146-2009 и СНиП «Нагрузки и воздействия».

Мансардная (ломаная, покатая) крыша состоит из двух скатов с каждой боковой стороны, с разными углами наклона. Тем самым образуя объемное чердачное помещение называемое мансардой или мансардным этажом. Мансардная крыша может быть достроена на уже готовое здание, тем самым добавляя дополнительное жилое пространство без надстройки полноценного этажа. Данный тип кровли берет свое начало с 17 века. Существует большое множество вариаций исполнения мансардного этажа, с расположением как жилых, так и хозяйственных помещений. Следует внимательно отнестись к выбору кровельных материалов, так как боковые скаты имеют достаточно крутые склоны, в связи с чем могут потребоваться дополнительные затраты на обустройство кровли. А так же следует увеличить количество теплоизоляции и размеры окон, если предусмотрено полноценное жилое помещение.

При заполнении данных, обратите внимание на дополнительную информацию со знаком !

Далее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Также вы можете задать свой вопрос профессионалам посетив рынок Северный.

Общие сведения по результатам расчетов

Угол наклона боковых стропил

Угол наклона бокового (более крутого) ската, наслонных стропил. Программа дополнительно подскажет, подходит ли данный угол для выбранного кровельного материала.

Угол наклона коньковых стропил

Угол наклона верхнего (пологого, конькового ската), висячих стропил.

Площадь поверхности крыши

Общая площадь всей поверхности кровли, с учетом длины свеса. Соответствует количеству необходимого кровельного и подкровельного материала.

Количество рубероида

Количество подкровельного материала в рулонах шириной 1 метр и длиной по 15 метров, с учетом нахлеста.

Площадь мансардного этажа

Площадь мансарды без учета площади под боковыми скатами.

Длина боковых стропил

Длина стропила бокового ската, наслонных стропил.

Длина коньковых стропил

Длина стропила конькового ската, висячих стропил.

Рекомендуемое сечение стропил

Рекомендуемое сечение стропил с учетом выбранных параметров и нагрузок. По умолчанию указаны нагрузки для московского региона и Республики Беларусь.

Количество и объем стропил

Общее количество и объем стропил при заданном шаге на всю стропильную систему.

Количество рядов обрешетки

Общее количество рядов обрешетки по заданным размерам на всю кровлю.

Равномерное расстояние между досками обрешетки

Рекомендуемое расстояние между досками обрешеток, для использования материала без подрезки.

Количество и объем досок обрешетки

Общее количество и объем досок для обустройства обрешетки всей кровли.

Общие сведения по результатам расчетовУгол наклона боковых стропил– Угол наклона бокового (более крутого) ската, наслонных стропил. Программа дополнительно подскажет, подходит ли данный угол для выбранного кровельного материала.Угол наклона коньковых стропил– Угол наклона верхнего (пологого, конькового ската), висячих стропил.Площадь поверхности крыши– Общая площадь всей поверхности кровли, с учетом длины свеса. Соответствует количеству необходимого кровельного и подкровельного материалаКоличество рубероида– Количество подкровельного материала в рулонах шириной 1 метр и длиной по 15 метров, с учетом нахлеста.Площадь мансардного этажа– Площадь мансарды без учета площади под боковыми скатами.Длина боковых стропил– Длина стропила бокового ската, наслонных стропил.Длина коньковых стропил-Длина стропила конькового ската, висячих стропил.Рекомендуемое сечение стропил– Рекомендуемое сечение стропил с учетом выбранных параметров и нагрузок. По умолчанию указаны нагрузки для московского региона.Количество и объем стропил– Общее количество и объем стропил при заданном шаге на всю стропильную систему.Количество рядов обрешетки– Общее количество рядов обрешетки по заданным размерам на всю кровлюРавномерное расстояние между досками обрешетки– Рекомендуемое расстояние между досками обрешеток, для использования материала без подрезки.Количество и объем досок обрешетки– Общее количество и объем досок для обустройства обрешетки всей кровли.

Рекомендации и заметки по устройству кровель

В данной подборке представлены рекомендации по устройству крыш и кровель, в частности. Надеемся, вам будут полезны данные сведения для общего ознакомления и при работе с нашими калькуляторами.

Общее

  • Площадь любой классической крыши можно рассчитать с помощью формул площади прямоугольника, треугольника, параллелограмма, трапеции: S = a×b, S = (a×h)/2, S = a×h, S = (a+b) × h/2, где a, b – длины сторон, h – высота.
  • Оптимальный угол наклона крыши для устройства полноценной мансарды составляет 45°.
  • Угол наклона крыши непосредственно зависит от климатических условий региона: в заснеженных районах должны быть крутые крыши, в ветреных – пологие.
  • Угол наклона крыши зависит от кровельного материала: жесткая кровля требует более крутой уклон.
  • Угол наклона крыши влияет на итоговую стоимость конструкции: крутая крыша стоит дороже, чем пологая.

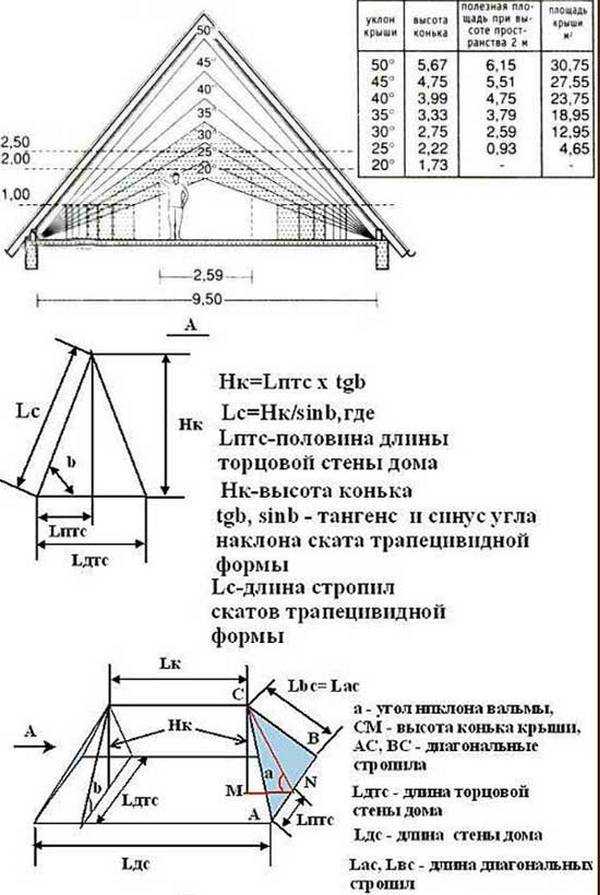

  • Высота крыши выводится по формуле высоты равнобедренного треугольника: Н = а × sin α, где Н – высота, направленная к основанию, а – боковая сторона (длина стропильной ноги по скату), α – угол при основании (применимо для двускатных крыш).
  • Оптимальная величина карнизного свеса крыши находится в диапазоне 50-100 см, но не менее ширины отмостки.
  • Оптимальная величина фронтонного свеса крыши должна быть в пределах 40-70 см.
  • Расчет крыши необходимо производить, исходя из нагрузки не менее 200 кг/м2.
  • Рекомендуется оснащать крышу сквозными вентиляционными отверстиями от карнизного свеса до самого конька.
  • Все крепежные материалы (особенно внешние) должны быть оцинкованы или изготовлены из нержавеющей стали.
  • Вся древесина обязательно должна быть обработана антипиренами, антисептиками и противогрибковыми средствами.
  • Показатель влажности древесины для всех элементов конструкции не должен превышать 18-22%.
  • Рекомендуется использовать древесину не ниже 2 класса, а для несущих элементов – только 1 класс.
  • Идеальный кровельный пирог в порядке изнутри наружу: пароизоляция, утеплитель, гидроизоляция (мембрана), контробрешетка, обрешетка, черепица (или другой материал).

Мауэрлат

  • Оптимальный размер бруса для мауэрлата – 150х150 мм, иногда применяется – 50х150, 100х150 мм.
  • Рекомендуется осуществлять крепление мауэрлата к армопоясу с помощью шпилек. Однако брус необходимо изолировать, чтобы он не контактировал с бетоном напрямую.
  • Шаг шпилек для крепления мауэрлата не должен превышать 150 см.

Стропила

  • Глубина запила не должна превышать 1/3 ширины доски (оптимально 1/4).
  • Рекомендуемая ширина и толщина доски для большинства конструкций – 150-180 мм и 50-60 мм, соответственно. Сечение доски подбирается в зависимости от частоты шага стропил и потенциальной нагрузки на кровлю.
  • Расстояние между стропилами не должно быть менее 60 см и более 120 см.
  • Все соединения рекомендуется фиксировать двумя разными способами.
  • Для повышения надежности болтового соединения, рекомендуется использовать металлические пластины и уголки.
  • При ширине пролета более 10 м, требуется обязательная установка дополнительных опорных конструкций (регелей, подкосов, стоек).

Обрешетка

  • Рекомендуемая доска для обрешетки – 25х100 мм, в случае тяжелых кровель – 40х150 мм.
  • Для твердых кровельных материалов рекомендуется устанавливать плотную разреженную обрешетку, для мягких – с более широким шагом, поскольку сверху будут устанавливаться листы ОСП.
  • Шаг обрешетки подбирается для каждого материала индивидуально и уточняется у производителя. В среднем, для мягкой кровли – 1-10 см, керамической черепицы – 30-35 см, металлочерепицы – 30-40 см, профнастила – 30-65 см.

Как рассчитать кровельное покрытие?

Работы начинаются с уточнения параметров скатов (площади, способа обустройства карнизного свеса, отступа до желобов) и полезной площади кровельных покрытий. Последняя величина указывается производителем и существенно варьируется у листовых материалов.

В частности, она сокращается при малом уклоне скатов и наоборот (расход на нахлест при повышенных требованиях к герметичности возрастает на 20-30%). Сам расчет ведется по простой схеме:

  • Площадь скатов делится на полезную площадь листа или мелкоштучного изделия.
  • Найденная величина округляется в большую сторону и умножается на поправочный коэффициент – 1.1.
  • С помощью калькуляторов или вручную составляется ориентировочная схема раскладки материалов и уточняется их количество.

Общие сведения по результатам расчетов

  • Угол наклона крыши

— Угол наклона каждого ската. Программа так же подскажет подходит ли данный угол для выбранного
кровельного материала. Что бы увеличить или уменьшить, измените параметры ширины основания или высоты
подъема.

Площадь поверхности крыши

— Общая площадь всей поверхности кровли, с учетом длины свеса.

Примерный вес кровельного материала

— Вес выбранного кровельного материала на всю площадь крыши.

Количество рубероида

— Количество подкровельного материала в рулонах шириной 1 метр и длиной по 15 метров, с учетом нахлеста.

Длина стропил

— Длина каждого стропила от конька до основания ската

Минимальное сечение стропил

— Сечение стропил с учетом выбранных параметров и нагрузок. По умолчанию указаны нагрузки для
московского региона.

Количество стропил

— Общее количество стропил при заданном шаге на всю стропильную систему.

Количество рядов обрешетки

— Общее количество рядов обрешетки по заданным размерам на всю кровлю

Равномерное расстояние между досками обрешетки

— Рекомендуемое расстояние между досками обрешеток, для использования материала без подрезки.

Что бы рассчитать двускатную крышу с разными углами наклона каждой стороны, необходимо
произвести 2 расчета односкатной крыши с необходимыми
параметрами.

Что еще нужно учитывать

Тип крыши и используемой системы – это еще не все параметры, который потребуются для того, чтобы рассчитать длину стропил двухскатной крыши. Перед тем как все вычислить, нужно узнать еще много сведений, а именно:

  • Параметры самого дома. В нашем случае самый важный параметр – это ширина строения. Расчет длины стропил в большей степени связан именно с этим значением. От ширины дома во многом зависит и высота расположения конька, и размер скатов;
  • Высота расположения конька. Это еще один параметр, который напрямую влияет на расчет длины стропил. Высоту двухскатной крыши посчитать можно по специальной формуле. В ней учитывается ширина дома (а точенее половина этого значения) и угол наклона скатов. Но тут стоит учитывать и другие параметры. В первую очередь – это сколько свободного пространства вам необходимо иметь на чердаке. Также не стоит забывать и про внешний вид дома;
  • Испытываемые нагрузки. Этот параметр в большей степени влияет на сечение стропил и на шаг их установки. Но и длину нужно выбирать такую, чтобы стропильная нога смогла выдержать нагрузку.

Кроме того, делая расчет длины стропил, следует узнать какие должны быть свесы. Без этого «дополнительного» элемента не обходится не одна крыша. Свесы играют роль защиты, которая предохраняет стены дома и его фундамент от размывания водой стекающей с кровли.

Они могут быть продолжением стропил или выполнены как самостоятельные элементы. В последнем случае к основной конструкции крепятся доски, носящие название «кобылки». По своей сути они являются удлинением стропил.

Какой длины выбрать свесы – это решать самим владельцам дома. Согласно существующим строительным нормативам этот параметр должен быть в пределах от 50 до 60 сантиметров. Меньше делать не стоит, в противном случае могут пострадать стены и фундамент. Иногда свесы делают более одного метра. В этом случае вдоль стены получается небольшой навес, который можно использовать для отдыха или хранения вещей.

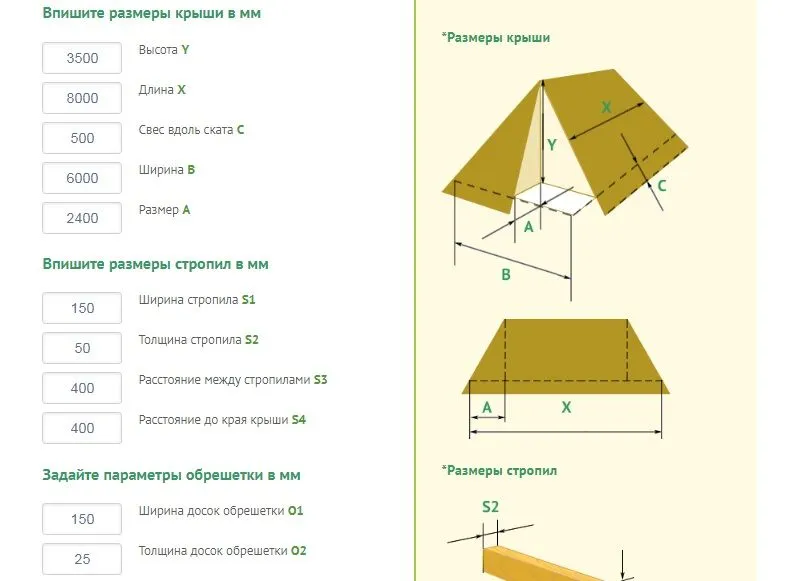

Онлайн калькулятор расчета стропильной системы двухскатной крыши

Укажите кровельный материал:

—— Выберите материал из списка ——Шифер (волнистые асбоцементные листы): Средний профиль (11 кг/м2)Шифер (волнистые асбоцементные листы): Усиленный профиль (13 кг/м2)Волнистые целлюлозно-битумные листы (6 кг/м2)Битумная (мягкая, гибкая) черепица (15 кг/м2)Из оцинкованной жести (6,5 кг/м2)Листовая сталь (8 кг/м2)Керамическая черепица (50 кг/м2)Цементно-песчаная черепица (70 кг/м2)Металлочерепица, профнастил (5 кг/м2)Керамопласт (5,5 кг/м2)Фальцевая кровля (6 кг/м2)Полимер-песчаная черепица (25 кг/м2)Ондулин (еврошифер) (4 кг/м2)Композитная черепица (7 кг/м2)Натуральный сланец (40 кг/м2)Указать вес 1 кв метра покрытия (? кг/м2)
кг/м2

Введите параметры крыши:

Ширина основания A (см)

Длина основания D (см)

Высота подъема B (см)

Длина боковых свесов С (см)

Длина переднего и заднего свеса E (см)

Стропила:

Шаг стропил (см)

Сорт древесины для стропил (см)

123

Рабочий участок бокового стропила (не обязательно) (см)

Расчёт обрешётки:

Ширина доски обрешётки (см)

Толщина доски обрешётки (см)

Расстояние между досками обрешётки F (см)

Расчёт снеговой нагрузки:

Выберите ваш регион

1 (80/56 кг/м2)2 (120/84 кг/м2)3 (180/126 кг/м2)4 (240/168 кг/м2)5 (320/224 кг/м2)6 (400/280 кг/м2)7 (480/336 кг/м2)8 (560/392 кг/м2)

Расчёт ветровой нагрузки:

Регион

IaIIIIIIIVVVIVII

Высота до конька здания

5 мот 5 м до 10 мот 10 м

Тип местности

Открытая местностьЗакрытая местностьГородские районы

Рассчитать

Результаты расчетов

Крыша:

Угол наклона крыши: градусов.
Угол наклона подходит для данного материала.
Угол наклона для данного материала желательно увеличить!
Угол наклона для данного материала желательно уменьшить!

Площадь поверхности крыши: м2.
Примерный вес кровельного материала: кг.
Количество рулонов изоляционного материала с нахлестом 10% (1×15 м): рулонов.

Стропила:

Нагрузка на стропильную систему: кг/м2.
Длина стропил: см.
Количество стропил: шт.

Обрешетка:

Количество рядов обрешетки (для всей крыши): рядов.
Равномерное расстояние между досками обрешетки: см.
Количество досок обрешетки стандартной длиной 6 метров: шт.
Объем досок обрешетки: м3.
Примерный вес досок обрешетки: кг.

Как работать с этим калькулятором кровли?

  • Указать материал кровли крыши. Калькулятор позволяет сделать любой выбор из обширного списка материалов кровли. Это может быть шифер, битумная черепица, оцинковка, керамическая черепица, металлочерепица, ондулин и т.п.
  • Далее необходимо ввести параметры геометрии крыши — длину, высоту и т.д.
  • Определиться с шагом стропил.
  • Ввести данные по параметрам обрешетки.
  • Указать преобладающую в данном регионе снеговую и обязательно ветровую нагрузку.

По этим данным онлайн калькулятор моментально произведет расчет двускатной крыши с учетом стропильной системы.

Какие конкретно данные получаются на выходе калькулятора?

  1. Рекомендуемый угол наклона крыши (с учетом выбранного материала кровли).
  2. Площадь ее поверхности.
  3. Вес и количество рулонов материала кровли.
  4. Параметры стропильной системы — длину стропил и их количество.
  5. Количество рядов обрешетки.
  6. Расстояние между ними.
  7. Объем пиломатериалов и вес досок (брусков) обрешетки.

Важно! Как быть, если стоит необходимость рассчитать двухскатную крышу, имеющую различные углы наклона кровли? В таком случае рекомендуется сделать 2 расчета. Каждый придется произвести как для односкатной крыши

Такой строительный калькулятор также имеется в этой рубрике.

С необходимостью произвести расчет площади кровли двухскатной (или любой иной) крыши неизбежно сталкивается на начальном этапе строительства любой частный застройщик. При помощи предложенного онлайн калькулятора рассчитать и получить все необходимые данные можно легко и быстро.

Углы наклона двухскатной крыши, геометрию стропильной системы, а также количество и вес стройматериалов — все эти сведения вычисляются мгновенно предложенным калькулятором.

Можно ли считать выданные этим онлайн калькулятором результаты стопроцентно точными? Нет. Они даются для ориентировки.

Ибо в каждом регионе возможны некоторые отклонения и особенности (климатические, финансовые и пр.).

Основные данные

График выбора кровельного материала в зависимости от уклона крыши.

Допустимый угол наклона металлической крыши обычно измеряют своими руками исходя из климатических условий того района, в котором ведется строительство, и кровельного материала. Минимально угол наклона должен составлять 110°, максимальный угол наклона можно определить путем анализа погодных условий, его значение может быть 45°. и больше. Для более теплого и сухого климата используется менее пологая крыша. Более крутой угол наклона дает возможность минимально скапливать снег и, соответственно, снижать снеговую нагрузку. Например, уклон 45° позволяет почти не учитывать вес снежного покрова.

Наряду с этим, увеличенный угол наклона резко повышает давление ветра на крышу. При уклоне в 45° давление ветра больше в 5 раз по сравнению с показателем в 11°. Следовательно, для большего угла наклона возникает необходимость в большем количестве реек для усиления обрешетки и стропил. От угла уклона крыши прямо зависит и ее стоимость.

Для кровли с углом наклона около 40-45° необходимо больше материалов (примерно в 1,5 раза), нежели для плоской крыши, а для 60° требуется в 2 раза больше кровельных материалов

При выборе конфигурации важно помнить, что от угла наклона напрямую зависит выбор кровельных материалов. Учет угла наклона позволяет определить материалы для кровли, а также произвести расчет слоев крыши и ее площади. Зависимость полезной площади мансарды от уклона крыши

Зависимость полезной площади мансарды от уклона крыши.

Материалы для кровли по своим свойствам (технические, экономические, физические) объединились в группе 1-11.

На графике они показаны дугообразными стрелками. Линии наклона показывают уклон ската. Выделенная (жирным) линия на графике обозначает отношение полной высоты данного конька h к половине его обычного заложения ½. Отношение 1/2 указывает, что вертикальный отрезок h располагается на горизонтальном отрезке ½ два раза. Наклонная линия на полукруглой шкале обозначает угол наклона в градусах, а шкала, расположенная вертикально, – уклон крыши в %.

Так рассчитывают минимальный уклон для тех или иных кровельных материалов. В качестве примера, с помощью данного графика проведем расчет нужного угла наклона для данной крыши с использованием металлической черепицы.

Расчет нагрузок на стропильную систему

Прежде, чем приступать к данному разделу расчетов, нужно рассмотреть всевозможные нагрузки на стропила. Стропильная система бывает разных видов, что так же влияет на нагрузку. Виды нагрузок:

Виды нагрузки:

  1. Постоянный. Этот вид нагрузки ощутим стропилами постоянно, его оказывает конструкция кровли, материал, обрешетка, утеплительный материал, пленки и другие мелкие элементы системы. Средняя величина такого параметра равна 40-45 кг/м2.
  2. Переменный. Этот вид нагрузки зависит от климата и зоны расположения строения, поскольку его составляют осадки в данном регионе.
  3. Особый. Этот параметр актуален в том случае, если место расположения дома – это сейсмически активная зона. Но в большей части случаев хватает добавочной прочности.

Важно: лучше всего при расчете прочности сделать запас, для этого к полученной величине прибавляется 10%

Также стоит взять во внимание рекомендацию о том, что 1 м2 не должен брать на себя вес, больше 50 кг

Очень важно учесть и нагрузку, оказываемую ветром. Показатели этой величины можно взять из СНиПа в разделе «Нагрузки и воздействия»

Чтобы рассчитать нагрузку, производимую снегом, нужно:

  • Узнать параметр веса снега. Варьирует в основном такой показатель от 80 до 320 кг/м2.;
  • Умножить на коэффициент, который необходим для учета ветрового давления и аэродинамических свойств. Данная величина указана в таблице СНиП и применяется индивидуально. Источник СНиП 2.01.07-85.

то расчет снеговой нагрузки не проводят,

Ветровая нагрузка

Понравилась статья? Поделиться с друзьями:
Dom Naveshnyakovskoy
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
