Этапы и особенности монтажа

Обустройство железобетонного перекрытия по профилированным листам предусматривает три основных этапа:

• монтаж опалубки из профнастила;
• создание и укладка армирующего каркаса;
• заливка бетонной смеси.

Установка опалубки

Монтаж несъемной опалубки из профлистов

Крепление металлических листов к балкам осуществляется с помощью бронебойных саморезов на 32 мм. Чтобы исключить прогибание опалубки из профлистов под тяжестью бетона, устанавливаются временные стойки, которые располагаются между основными балочными опорами. Количество дополнительных опор зависит от толщины металла профнастила, высоты гофры и площади межэтажного перекрытия. Снимаются стойки после полного затвердевания бетона.

Установка каркаса

Несущие характеристики монолитного межэтажного перекрытия из профнастила повышаются за счет монтажа дополнительного «скелета», для изготовления которого используются арматура и арматурная сетка. Армирующие элементы укладываются в волны профлистов. Эффект использования такого способа улучшается за счет установки небольших подпорок, приподнимающих арматуру на высоту до 20 мм.

Монтаж арматурного каркаса

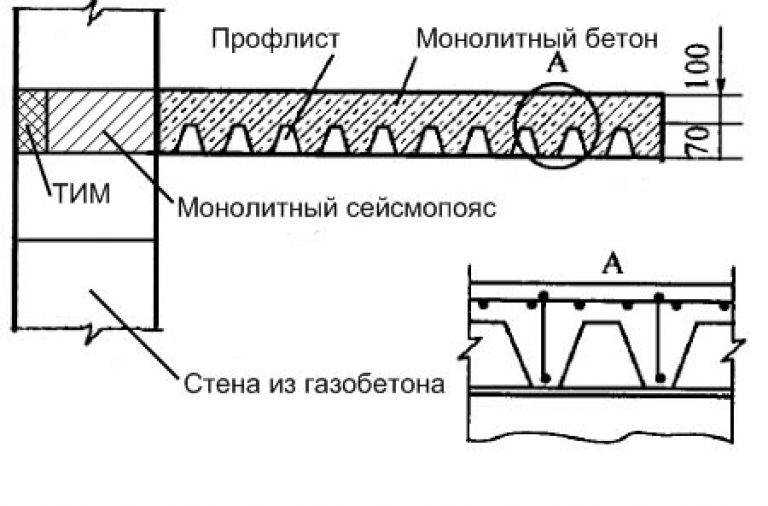

Монтаж арматуры, расположенной между балками, осуществляется сплошными отрезками. На участках,  где профлисты укладываются непосредственно на несущую стену и на крайние двутавровые балки, арматура доводится до самого края профнастила. Допускается максимальное отклонение не более 20 мм, в ином случае нагрузка, создаваемая бетоном, будет перераспределяться на металлических листах.

Армирующая сетка с ячейками 200х200 мм может создаваться непосредственно на объекте. Для ее изготовления используются металлические прутья диаметром от 3 мм, а соединение на стыках осуществляется сваркой или оцинкованной проволокой. Зачастую применяться готовый вариант сетки. Укладывается армирующий пояс на профилированные листы. Расстояние между сеткой и металлом составляет не менее 15 мм.

Заливка бетонной смеси

Перед тем как приступить к бетонированию покрытия подготавливается рабочая поверхность. Опалубка из профлистов очищается от имеющихся загрязнений, моется водой и высушивается. Для подачи бетонной смеси задействуется один из механизированных способов. Могут использоваться:

• бетононасос стационарный или передвижной;
• ленточный транспортер;
• специальная строительная бадья, которая поднимается с помощью крана.

Дополнительные опоры под опалубку из профнастила

Данная технология предусматривает заливку бетонной смеси в один заход. Выравнивание по всей поверхности выполняется с помощью строительной гладилки. Уплотняется бетонный слой глубинным вибратором. Для «железнения» поверхности и предохранения от внешних воздействий используется сухой цемент. Если не получается сразу залить всю площадь перекрытия из профилированных листов, тогда укладка бетона осуществляется в каждый пролет и за несколько этапов. При поэтапном бетонировании следует фиксировать сроки, чтобы вовремя демонтировать дополнительные опоры.

В соответствии с нормативными требованиями толщина бетонного слоя должна перекрывать верхнюю часть волны:

• В безбалочном перекрытии минимальная толщина составляет 250 мм (измеряется от нижнего края профиля).
• В балочном варианте — 70-80 мм (не берется в учет высота профиля).

Погодные условия влияют на особенности и нюансы заливки. Чтобы исключить появление трещин, нарушающих целостность бетонной структуры, за поверхностью требуется постоянный уход в виде регулярного увлажнения и укрывания влагоемкими материалами до достижения 70% прочности. Бетонирование выполняется при плюсовой температуре воздуха, не ниже +5°С. Полное затвердевание в летний сезон при температуре окружающей среды 20°С наступает через 10-14 суток.

Если температура опускает до 0°С и ниже, тогда согласно нормативам в бетонную смесь вводятся специальные противоморозные добавки. Такой состав хоть и стоит дороже, но зато гарантирует успешное завершение бетонных работ. При снижении температуры воздуха бетонная поверхность нуждается в дополнительном утеплении. В этом случае период полного затвердевания увеличиваются до 28 дней.

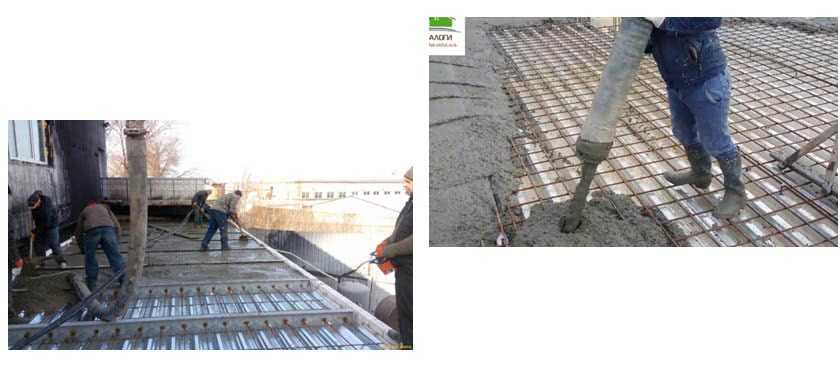

Заливка бетона по профнастилу

Преимущества бетонных перекрытий по профнастилу

• Жесткость. Жесткость материала позволяет ему стать превосходной несъемной опалубкой, которая выдерживает вес жидкого бетона.
• Равномерная нагрузка. При использовании несущего профнастила для перекрытий нагрузка от веса равномерно распределяется на весь каркас, что позволяет облегчить стены и фундамент
• Дополнительная прочность. Ребра жесткости профнастила для перекрытий выступают в качестве дополнительного внешнего армирования, что придает межэтажному бетонному перекрытию высокую прочность при меньшей толщине (в сравнении с технологией съемной опалубки).
• Удобство и быстрота монтажа. Для сооружения перекрытия не требуется спецтехника с высокой грузоподъемностью (в отличие от готовых бетонных плит). Закрепление профнастила на металлическом каркасе производится в ускоренные сроки. Можно сразу заливать большие участки. Не требуются усилия по съему опалубки.
• Эстетичный вид потолка. Опалубка из профнастила снаружи имеет аккуратный вид, поэтому в зданиях определенного типа (склады , промышленные цеха и т.п.) потолок не потребует дополнительной отделки.
• Пожаробезопасность. Бетонное перекрытие, защищенное металлическим листом, является пожаробезопасным.

Учитывая данные преимущества, можно без преувеличения сказать, что использование монолитной несъемной опалубки из профнастила позволяет существенно снизить стоимость строительства без ущерба для прочности и долговечности конструкции здания.

Облегченный фундамент вместо монолитной плиты, быстровозводимые стены из сендвич-панелей или газобетонных блоков вместо кирпичной кладки или ж/б плит, колонны вместо несущих стен, потолок не требующий отделки — это более дешевые решения, которые к тому же отличаются удобством и быстротой монтажа.

Благодаря их применению можно строить здания в очень короткие сроки усилиями небольшого количества рабочих.

Материалы и монтаж металлического каркаса перекрытия

Скрытые работы и называются скрытыми потому, что произведенный монтаж, например, арматуры, будет невиден в готовом перекрытии, и очень важно знать, как проводились работы на этой стадии. До набора рабочей плотности бетона, после которого он сам себя «будет нести», необходимо предусмотреть, осуществляя монтаж профлиста и арматурной перевязки, опорные элементы, предупреждающие их провисание, под воздействием жидкого бетона

После набора бетоном необходимой жесткости подпорки убираются

До набора рабочей плотности бетона, после которого он сам себя «будет нести», необходимо предусмотреть, осуществляя монтаж профлиста и арматурной перевязки, опорные элементы, предупреждающие их провисание, под воздействием жидкого бетона. После набора бетоном необходимой жесткости подпорки убираются.

Материалы необходимые для работы

• прежде всего, для осуществления данного вида работ необходим сам профлист;
• для этих целей применяют лист с обозначением буквы «Н» несущий, для настила и собственно, перекрытий;
• допустима нумерация листа «СН» – стеновой, несущий для настила;
• минимальная толщина стального гофрированного профлиста при пролетах до 5.5 м – 0. 8 мм;
• при перекрываемых пролетах от 5.5 до 9 м – 0.9 мм;

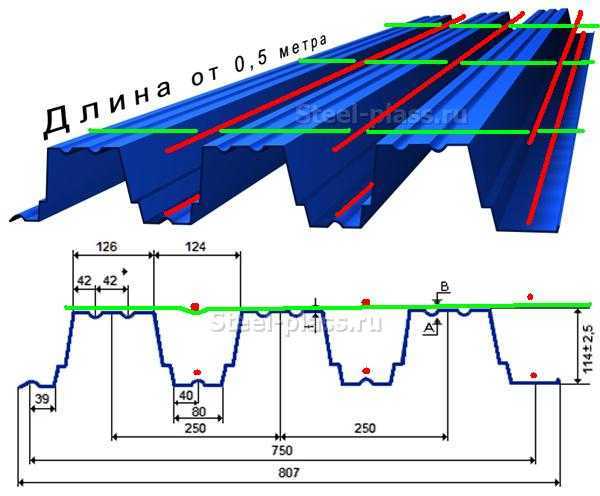

• например: Н 114 – 750 – 0.9 или Н 75 – 750 – 0.8;
• где «114» и «75» это и есть глубина профилирования, «750» – ширина изделия в мм, при практически стандартной длине 1250 мм, хотя длина может быть запроектирована любая, «0.9» «0.8» – толщина листа;

• основным несущим конструктивным элементом в скрытых работах является арматурный пруток д 12 – д 8;
• арматура «опускается» в каждое ребро профнастила вдоль него, связывается с поперечным прутком расположенным поверх листа вертикальными отрезками, с шагом ребер гофрирования 190 – 200 мм. Верхний и нижний прутки должны быть как одно целое;
• материал, ради чего все это затевается это бетон, лучше заводского изготовления, класса прочности, марки не ниже М 300;
• двутавр 12 – для технологии монтажа профнастила по несущим металлическим балкам;
• саморезы М 5.5 х 32-35 мм – на них осуществляется монтаж профлиста к несущим балкам.

Как выполнить монолитное перекрытие по профнастилу?

Современное строительство благодаря появлению новых материалов с уникальными эксплуатационными свойствами получила отличную возможность применять более эффективные и менее затратные способы возведения объектов. Один из них – отказ от применения сборного железобетона путем применения монолитных бетонных перекрытий по профнастилу. Купить профнастил в Харькове и воспользоваться рекомендациями специалистов предлагает компания НТК!

Достоинства монолитных перекрытий

Монолитные перекрытия широко используются при строительстве сооружений с металлическим каркасом. Помимо доступной стоимости, ключевым достоинством является возможность придания «на месте» любой геометрической формы (не подстраиваться под существующие плиты). Связка с несущими колоннами с помощью дополнительной арматуры при этом обеспечивает дополнительную жесткость и надежность.

Опалубка из профнастила

Среди разнообразия опалубок наибольшую популярность в последнее время приобрели несъемные конструкции из профнастила. Если не вдаваться в строительную терминологию, монолитное перекрытие представляет собой опалубку из профлиста с уложенным на нее арматурным каркасом нужной формы. Опалубка опирается на продольные балки, обеспечивая равномерное распределение нагрузки на здание.

Гофрированная форма поверхности ограничивает растекание бетона при заливке и застывании. Сплошная металлическая поверхность служит своего рода дополнительной арматурой: компенсирует усилия растяжения на сетку арматуры.

В некоторых объектах, ориентирование защитного покрытия профлиста вниз, позволяет сэкономить на дополнительной отделке потолка.

При выборе профлиста, нужно учитывать, что профиль должен выдерживать вес жидкой бетонной смеси. Наилучшим образом подходят листы, которые имеют дополнительные ребра жесткости, высоту волн не менее 60 мм и толщину от 0,7 мм, например профнастил Н-60. Поскольку гладкие профлисты не очень хорошо сцепляются с бетоном, на них выполняют «рифы» — специальные насечки.

Выбрать подходящий профлист можно на сайте производителя —

Расчет монолитного перекрытия по профлисту

Характеристики металлических элементов  — марка профнастила и сечение арматурных стержней зависят от действующих нагрузок и расстоянием между опорными балками.  В строительстве используют формулу 1:30. Иными словами при стандартной длине пролета в 6 м, слой бетона должен быть не менее 200 мм.

Монолитное перекрытие  по профнастилу относится к ответственным конструкциям, их проектирование выполняется по сложным формулам, в условиях специальных проектных организаций согласно действующим нормативным документам.  Любые ошибки на данном этапе чреваты не только дополнительными затратами, но и несут потенциальную угрозу для жизни людей и целостности здания.

Технология выполнения монолитного перекрытия

По окончании монтажа балок перекрытия согласно проектной документации производится укладка профлистов:

• с нахлестом в одну-две волны;
• с крепежом к верхним полкам опор;
• с соединением листов с помощью заклепок.

Следующий этап – укладка арматуры. Предварительно устанавливается так называемая торцевая опалубка, ограничивающая зону на высоту монолитной плиты. Профиль сеток и выбор стержней для них определяется на основе проектирования. При больших площадях обустраивается несколько зон бетонирования.

Подача бетона ведется с помощью специального оборудования. Классический состав – одна часть цемента ПЦ-400, две части песка и четыре части гранитного щебня 5-10 мм.

Монолитное перекрытие по профнастилу своими руками

Подготовка

Заливка бетона по профлисту требует технически грамотного подхода к начальному этапу работы. Предварительно необходимо:

рассчитать усилия на основе точных размеров будущей постройки,

ВажноОчень важно заранее уточнить у производителя эксплуатационные характеристики профлистов

• рассчитать с требуемым запасом прочности материал, из которого изготавливают каркас;
• подобрать вид металлопрофиля, определиться с размерами листа и толщиной материала;
• провести расчет сортамента арматуры, которая предназначена для устройства несущего каркаса.

Таким образом, подготовительный расчетный этап позволяет выяснить, какой необходим сортамент, номенклатуру металлических балок и колонн. Для колонн в качестве базового материала используют трубы из стали профильного сечения. Для изготовления балок используют металлические швеллера. От точности расчета монолитной системы зависит устойчивость всей конструкции.

На заметкуШаг балок зависит в основном от вида используемого профнастила, точнее от высоты его профиля. Чем она  больше, тем меньшим выбирают шаг балок.

Монтаж опалубки

При выборе длины профнастила учитывают ряд важных моментов:

• чтобы лист в дальнейшем не прогибался, опор должно быть три вместо двух;
• при коротких пролетах заливать бетон будет проще, так как давление при этом будет меньше.

Для крепления профлиста на металлическую основу обычно пользуются специальными саморезами , оснащенными усиленным буром. Благодаря такому усилению, саморез с легкостью проникает в швеллер. Причем совсем необязательно его заранее просверливать. Не зря же такой крепеж называется еще бронебойным.

РекомендуемУчитывая достаточно большое количество точек крепежа, используйте для закручивания саморезов шуруповерт или дрель, которую выставляют  на небольшие обороты.

Конструкция находится под воздействием очень высоких нагрузок, достаточно вспомнить, что бетон (чаще всего марки М-350) для заливки почти в 2,5 раза тяжелее, чем вода.  Надежность опалубки во многом зависит от способа крепления профлистов. Листы рекомендуется крепить в местах соприкосновения с балкой бронебойными саморезами с шагом порядка 40 см. В местах нахлестов также следует зафиксировать отдельные листы друг с другом. Крепление выполняют саморезами меньшего размера и меньшим шагом – порядка 25 мм. Завершив укладку профиля, приступают к армированию перекрытия по профнастилу.

Специфика армирования

Наличие несъемной опалубки не обеспечивает плите дополнительную прочность, в то время как  в процессе эксплуатации бетон находится под воздействием больших нагрузок как на изгиб, так и на сжатие. Чтобы избежать возможных осложнений, сооружают внутренний каркас из металлических прутьев, которые укладывают во впадины профлиста. Выполняют также «верхнее» армирование, уложив трубы по гребням листов Таким образом, из продольных и поперечных составляющих создается объемный арматурный каркас. Его элементы либо сваривают, либо соединяют стальной проволокой.

Заливка бетона

• До начала бетонных работ профнастил усиливают дополнительными подпорками, которые устанавливают между опорными балками в середине пролетов. Профлист после этого не будет выгибаться под весом удерживаемой бетонной смеси. Опоры убирают не раньше, чем заливка успеет набрать марочную прочность.
• Бетон заливают поэтапно, так как забетонировать весь объем за раз проблематично. За рабочий день рекомендуется бетонировать конкретный пролет.
• Бетон должен выстояться пока не достигнет рабочий прочности. Летом он созревает, то есть набирает марочное значение примерно на 80%, за 10–11 суток, зимой же – за месяц. Поскольку при отрицательной температуре бетон набирает прочность значительно дольше, то заливку рекомендуется проводить в теплое время года.
• В жаркую погоду бетонную поверхность увлажняют водой, чтобы не дать ей растрескаться и обеспечить созревание состава.

РекомендуемЕсли при устройстве монолитной системы возможны заморозки, то правильнее изначально выбирать смесь с противоморозными добавками. Такая бетонная смесь набирает прочность и при отрицательной температуре. К тому же ряд специальных технологий позволяют значительно сократить время его схватывания. Конечно, стоимость состава при этом повышается.

https://youtube.com/watch?v=ZS2k5Zv_x78%3F

Расчет перекрытия

• Технология перекрытия по профлисту сводится к монтажу опалубка из металлопрофиля, поверх которого сооружен арматурный каркас.
• Нагрузка, воздействующую на бетонную плиту, через монолитное перекрытие по металлическим балкам передается на опорные балки и фундамент.
• Вид и марка профнастила для перекрытий, сечение металлических элементов арматуры и габариты бетонной полки зависят от длины  пролета между опорами и от эксплуатационной нагрузки. Для расчета толщины плиты чаще всего пользуются его отношением к величине пролета, равным один к тридцати. То есть, при длине пролета в 6 метров толщина бетонного слоя должна как минимум равняться 20 см.

• Расчет монолитного перекрытия по профнастилу основывается на испытываемых им расчетных нагрузках, а также весе имеющихся конструкций и размерах сооружаемого здания. От этих параметров зависит, каким должен быть профиль и сечение металлических опорных балок каркаса, колонн, характеристики фундамента.
• Системы данного типа относят к разряду конструктивно ответственных строй объектов, поэтому монтажные работы начинают только после подготовки соответствующей проектной документации. Последнюю, как и расчет прочностных характеристик  выполняют на основе соответствующих СниП, в частности касающихся стальных или ж/б (бетонных) конструкций.
• Такой расчет достаточно сложен и трудоемок, поэтому проектировщики, как правило, прибегают к помощи специальных программ. Рабочая документация монолитного бетонного перекрытия по профнастилу включает план, чертежи опалубки, армирования (в основном в формате dwg), а также спецификацию материалов.

Это интересно: Недостатки монолитно: каркасных домов

Расчет перекрытия

Для перекрытий выбирают профнастил с увеличенным количеством ребер жесткости

Всю нагрузку, которая возникает при эксплуатации здания, принимают на себя перекрытия. Они же сами и нагружают конструкцию. Поэтому перед тем как приступить к обустройству перекрытия по профнастилу, необходимо осуществить расчет его конструкции.

Перекрытие по профлисту проектируют, учитывая требования:

• СНиП 2.03.01-84 «Железобетонные и бетонные конструкции»;
• СНиП II-23-81 «Стальные конструкции»;
• «Рекомендации по проектированию монолитных железобетонных перекрытий со стальным профилированным настилом» (Москва, Стройиздат, 1987).

При проведении расчетов исходят из того, что каждый лист по длине должен лежать на трех балках

Также принимают во внимание:

• габаритные размеры сооружения;
• параметры поперечных балок (длина, шаг установки и предполагаемая нагрузка);
• нагрузка на колонны;
• геометрические размеры профлиста;

Сечение арматуры и высоту плиты рассчитывают, учитывая предполагаемую нагрузку на перекрытие.

Толщина монолитной плиты зависит от расстояния между поперечными балками и может варьироваться в пределах 70-250 мм.

Количество и тип опорных металлических колонн, величина нагрузки и характеристики фундамента под каждую из них определяются исходя из веса монолитного перекрытия.

На расстояние между балками оказывает влияние глубина гофры – чем она больше, тем больше масса залитого туда строительного раствора, тем чаще должны устанавливаться балки.

Чтобы исключить прогиб листов, необходимо учесть вес полезной дополнительной нагрузки, которую может принять на себя перекрытие. При этом нормальной величиной для межэтажного перекрытия считается 150 кг/м² (при расчете это значение увеличивают на 33%).

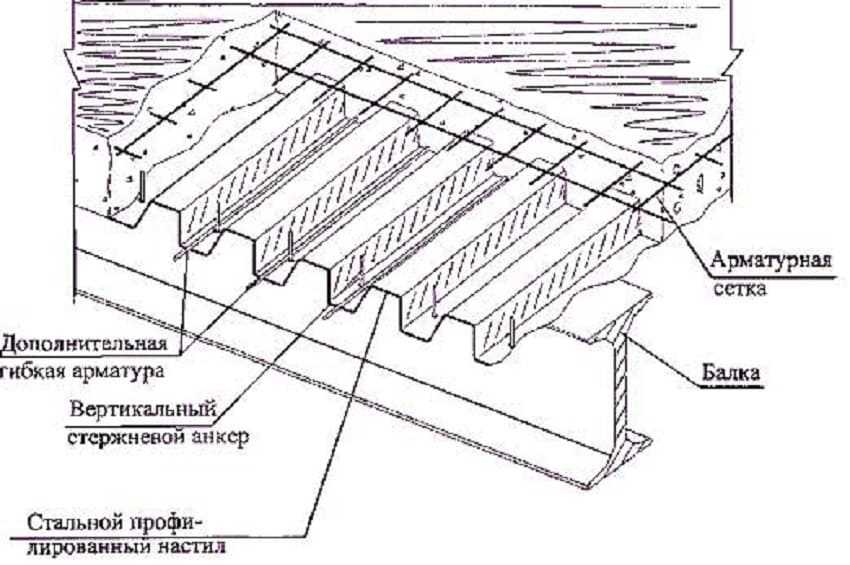

Исходя из эксплуатационной нагрузки определяют поперечное сечение балок. Железобетон и профлисты соединяют вертикальными стержневыми анкерами, что позволяет передать последним часть нагрузки. При этом для трехметрового пролета понадобится профлист толщиной не менее 0,9 мм.

Все полученные в результате расчетов данные сводят в комплект рабочей документации и только после этого приступают выполнению работ.

Рассмотрим примерный расчет

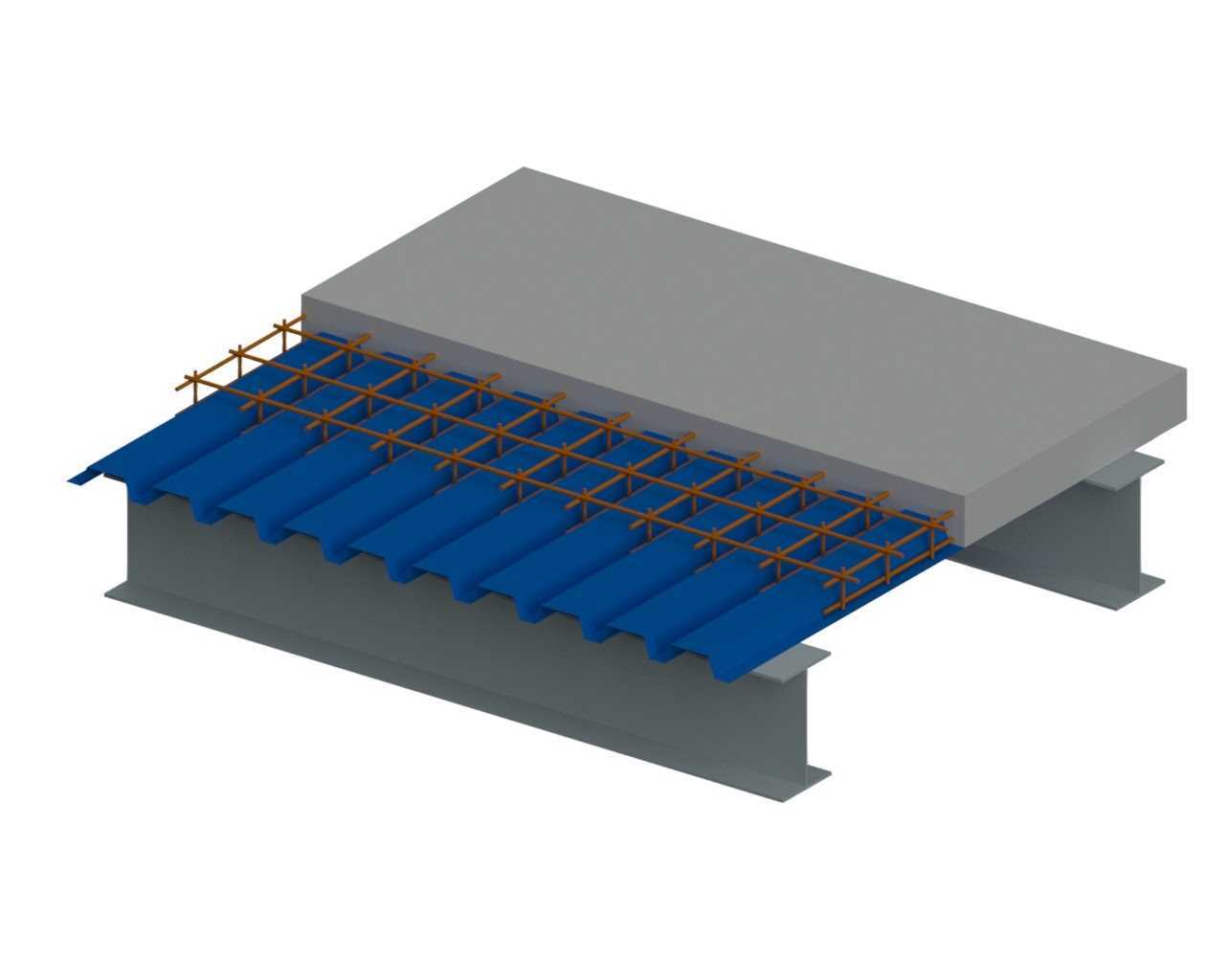

Последовательность укладки слоев монолитного перекрытия на профнастил.

За основу возьмем следующие данные: зазор между стропилами 3 м, выбран профлист ТП-75, толщина 0,9 мм.

1. Наиболее ценным креплением гофрокартона к металлическим основам балок является использование саморезов 32 мм с усиленным сверлом (так называемое перфорационное), благодаря которому появляется возможность просверливать каналы без предварительного использования дрели.
2. Крепление необходимо производить на каждом стыке профлиста с балками перекрытия. Поэтому, если профнастил укладывается на 3 балки, его следует закрепить в 3 местах, если кладка производится на 2 балки — в 2 местах.
3. Помимо крепления профилированных листов к стропилам, необходимо еще их закрепить на стыках между ними. Для этого также можно использовать указанные шурупы для сверления, но более короткие, например 25 мм. Они прикручиваются на расстоянии примерно 400 мм друг от друга.
4. Когда устройство профилированной опалубки завершено, следующий этап — бетонирование. Для плиты всегда необходимо учитывать ее минимальную толщину, которая, как правило, не превышает 8 см без учета толщины самих профилированных листов. Рекомендуется использовать бетон с бетоном марки М-25 (другое обозначение — М-350).
5. Перед укладкой бетона необходимо подготовить профлист. Для этого внизу, в центре каждого пролета, между балками необходимо установить наличие временных опор (в качестве них можно использовать палки) от пола непосредственно до профлиста. Эти действия помогают предотвратить возможность провисания профнастила под нагрузкой уложенного бетона. Как только бетонный раствор высохнет, можно снимать опоры столбов.

Не забывайте, что суть профлиста в последующем процессе эксплуатации — армирование. Таким образом, толщина бетонной кладки рассчитывается исходя из прочности и деформации профлиста. Минимум — 30 мм, если нет бетонной стяжки — расчет 50 мм. Профлист разложен с большими волнами. При наличии в настиле поперечного отверстия до 500 мм пол необходимо армировать в виде продольных брусков. В противном случае необходимо предусмотреть дополнительные элементы каркаса балки по контуру отверстия для передачи нагрузки с ослабленных участков на прогоны.

В первую очередь необходимо определить необходимую длину профнастила, для которой лучше учитывать опору не по стандартному варианту на 2 балки, а на 3 — это позволит прогиб профлиста во время операции.

Отливку рекомендуется выполнять за один проход: вся площадь покрывается за один рабочий день, в противном случае необходимо проводить процесс хотя бы для пролетов.

Примечание: если бетон заливается в несколько проходов, необходимо учитывать, сколько дней просыхал тот или иной участок. Тогда дополнительные опоры из-под пролетов с засохшим бетоном будут вовремя убраны. При этом следует учитывать, что бетон достигнет 80% прочности не ранее, чем через 10 дней со дня укладки, при условии теплой погоды. В холодное время года бетонная кладка может сохнуть до месяца.

В теплых климатических условиях в период мощения по профнастилу бетон необходимо регулярно смачивать, что предотвратит преждевременное ускоренное испарение влаги из-за резкого нагрева профлистов из-за высокой температуры окружающей среды.

Как и многие другие строительные работы, технология выполнения монолитного перекрытия профнастилом не отличается особой сложностью и не требует специально приобретенных навыков.

Структура профлиста.

Важнейшим этапом является разработка теоретической части, которая включает:

• определение материала каркаса металлоконструкции;
• правильное определение видов и размеров профлистов;
• грамотный расчет сечений арматуры, необходимых в процессе изготовления каркаса и т д

Немаловажным фактором является наличие необходимых инструментов:

• отвертка и саморез, желательно 32 с дрелью;
• дрели и сверла;
• правило;
• крючком и нитками.

Это разные уровни, отвес, веревка, угольник и рулетка. Если бетон заливается вручную, потребуются бетономешалка и емкость для раствора.

Если весь процесс непосредственного строительства можно провести самостоятельно, все же рекомендуется доверить расчет по каждому параметру высококвалифицированному специалисту.

Устройство профнастила следует выполнять строго по разработанным и утвержденным планам и чертежам, в соответствии с указанными выше требованиями.

Однако, чтобы не допустить разного рода ошибок и неточностей при выполнении строительных работ, можно пригласить команду квалифицированных специалистов, но рекомендуется предварительно поинтересоваться их репутацией и отзывами о них.

Создание монолитного перекрытия по профлисту

Расчет

Независимо от материала перекрытия, перед началом работ должен быть произведен его расчет. В нашем случае расчет монолитного перекрытия по профлисту выполняется на основании следующих данных:

• размеры проектируемого здания;
• расчет нагрузок на балки и колонны.

Исходя из этих данных, подбирают размеры элементов каркаса. Работы по возведению можно выполнить самостоятельно, но расчеты лучше поручить квалифицированному специалисту.

Устройство перекрытия

Монтаж

Технология работ включает в себя использование армированных балок или колонн. Обычно применяются металлические или асбестовые трубы любого сечения. Балками могут служить металлические двутавры или швеллера. Шаг укладки балок выбирают в зависимости от габаритов и формы профиля: чем больше его высота, тем меньшим должен быть шаг. Рекомендуется класть лист материала на три балки, при этом две должны быть по бокам, а одна – в центре. Крепеж следует выполнять саморезами с усиленными бурами.

Пример:

1. Пусть шаг укладки балок – 3 метра, марка профиля – ТП-75, толщина листа – 0,9 мм. Предполагается, что профиль будет опираться на три балки.
2. Качественное крепление листа к основанию балки достигается применением саморезов на 32 мм. Благодаря наличию усиленного бура предварительное просверливание швеллера не требуется – не зря такие саморезы называют «бронебойными».
3. Крепление выполняется в местах, где профлист совпадает с балками. Помимо крепления к балкам, листы фиксируют в местах стыков. Для этого можно использовать саморезы на 25 мм. Их вкручивают с шагом порядка 40 см.
4. После сооружения опалубки между балками устанавливают дополнительные опоры, которые будут поддерживать листы – их убирают после затвердевания бетона.
5. Далее укладывают бетонный раствор. В плане всегда указывается минимальная толщина перекрытия. Как правило, это 7-8 см без учета толщины листов.
6. Рекомендуется выполнять бетонирование по пролетам. За один рабочий день вы вряд ли сумеете забетонировать всю требуемую площадь, так что заливайте раствор в один пролет.
7. Если заливка раствора выполняется в несколько этапов, запоминайте, сколько дней требуется на высыхание одного пролета и своевременно убирайте опорные балки из-под высохшего бетона.

Теперь о том, как выполняется перекрытие по профнастилу – технология допускает применение балочной или безбалочной конструкции.

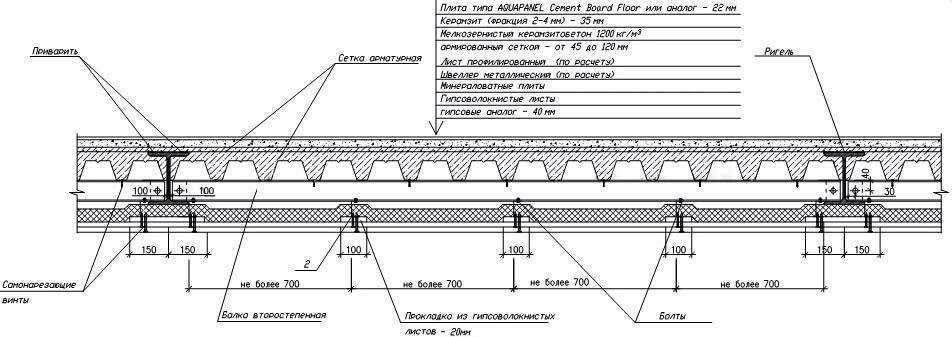

При монтаже балочной конструкции последовательность действий следующая:

• монтаж металлических или железобетонных балок;
• устройство опалубки, укладываемой либо на внутренние полки тавровых балок, либо поверх силовых элементов (при расчете пролетов наката при этом исходят из величины допустимого прогиба 1/250);
• заливка нижнего наката с предварительной укладкой армирующей сетки (выполняется в один проход по желобу);
• выравнивание поверхности пола и потолка.

После отвердения бетона опоры под настил демонтируются, а накаты перекрытия остаются навсегда – такая опалубка является несъемной.

Если монтируется безбалочная конструкция, то последовательность действий будет следующей:

• монтаж временной опоры под нижний край опалубки и подведение дополнительных съемных опор под нижний край наката;
• бетонирование плиты перекрытия с предварительной закладкой ребристых прутов в выемки профиля;
• отделка верхнего и нижнего слоев – для чистовой отделки пола делается цементная стяжка, а отделка потолка реализуется на основе гипсокартона.

Бетонирование выполняется цементно-песчаной смесью или готовым бетоном (предпочтительней). В процессе заливки обязательно задействуется прессовальная машинка. Толщина безбалочного перекрытия должна быть 25 см, как минимум (измерение производят от нижнего края листа).
