Многопустотные железобетонные плиты перекрытия

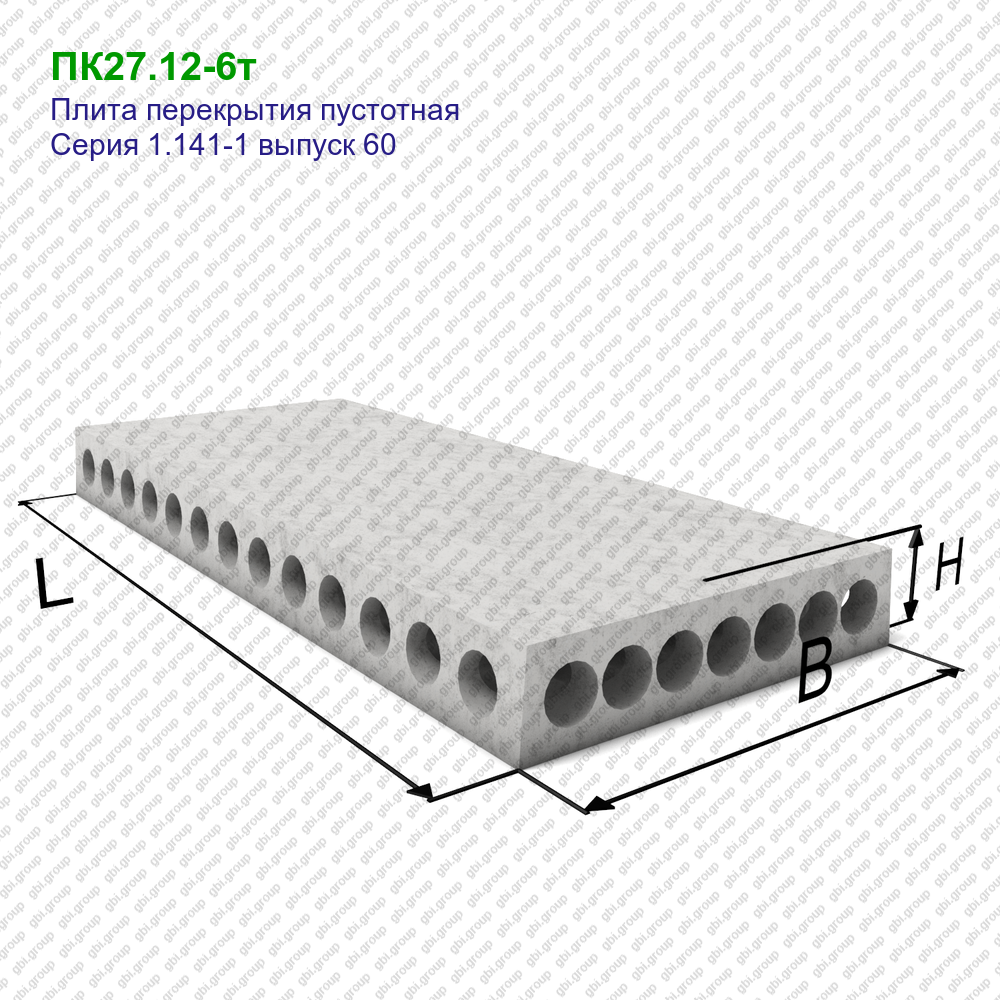

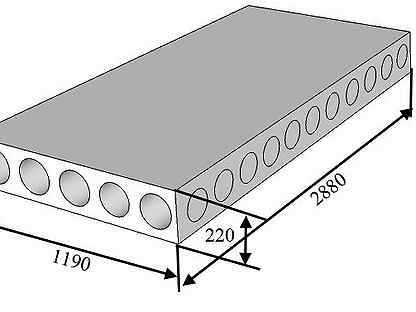

Многопустотные железобетонные панели ПК

Это одни из самых часто встречающихся разновидностей изделий, выпускающихся на заводах ЖБИ, которые одинаково хорошо подходят для строительства частного и многоэтажного дома. Также многопустотные ПК изделия широко применяются в возведении массивных промышленных зданий, с их помощью обеспечивают защиту теплотрасс.

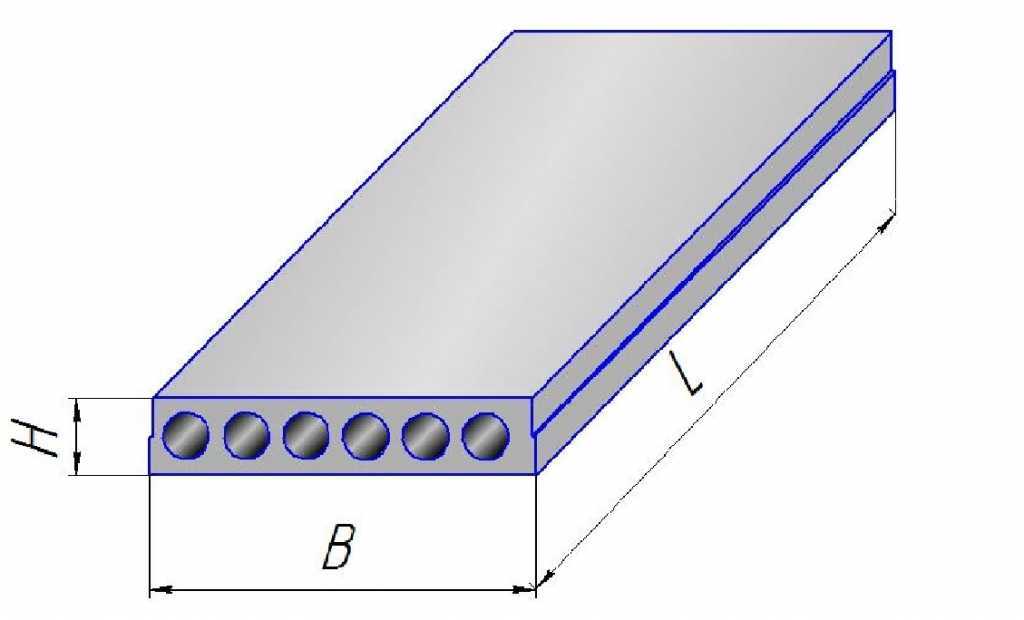

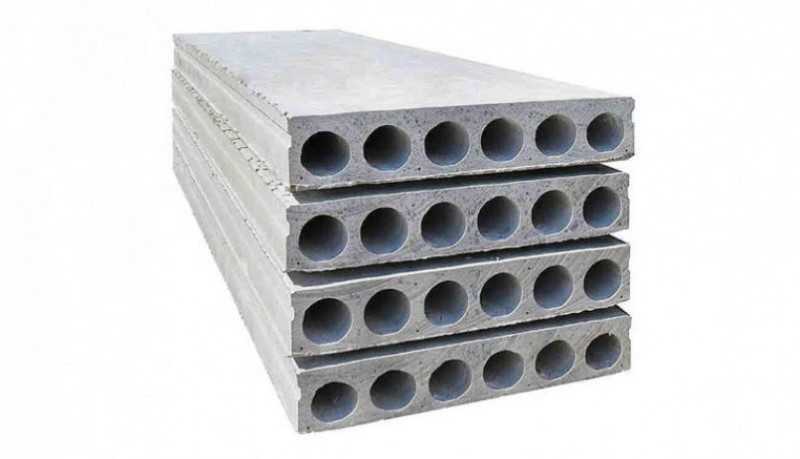

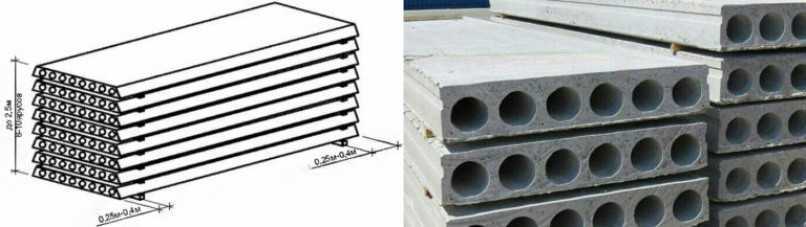

Многопустотные плиты перекрытия характеризуются наличием пустот

Ровная плоская поверхность, которой обладают круглопустотные жб панели, позволяет монтировать надежные перекрытия между этажами, выдерживающие внушительные нагрузки. Данная конструкция снабжена полостями с сечениями различной формы и диаметра, которые бывают:

• круглыми;
• овальными;
• полукруглыми.

Технологические пустоты, которые в процессе монтажа заполняются воздухом, благодаря этой своей особенности пользуются повышенным спросом, что говорит о преимуществах именно такой конфигурации блоков. К неоспоримым достоинствам ПК относится:

1. Существенная экономия сырья, что позволяет снизить себестоимость готового изделия.
2. Высокий коэффициент тепловой и шумовой изоляции, улучшающий эксплуатационные характеристики постройки.
3. Круглопустотные панели являются отличным решением для прокладки коммуникационных магистралей (проводов, труб).

Железобетонные конструкции данного типа можно условно разделить на подгруппы, и далее мы расскажем, какие бывают круглопустотные перекрытия и по каким признакам их можно отнести к той или иной подгруппе. Эта информация будет важна для правильного выбора материала в зависимости технологических требований строительства.

Плиты разнятся способом установки: у 1 ПКТ есть три опорные стороны, в то время как 1 ПКК может быть уложена на все четыре стороны.

Также необходимо обращать внимание и на размер внутренних пустот – чем меньше диаметр отверстий, тем выносливее и прочнее круглопустотные панели. К примеру, у образцов 2ПКТ и 1 ПКК аналогичная ширина, толщина, длина и количество опорных сторон, однако в первом случае диаметр пустотелых отверстий равен 140 мм, а во втором – 159 мм. Отдельно стоит упомянуть о несущей способности изделий ПК

В большинстве своем многопустотные перекрытия ПК, согласно общепринятым стандартам, выдерживают нагрузку в 800 кг/м2. Для строительства массивных зданий промышленного назначения применяют плиты, изготовленные из напряженного бетона, этот параметр увеличивают до расчетного значения в 1200-1250 кг/м2. Расчетная нагрузка – это вес, превышающий аналогичную величину самого изделия

Отдельно стоит упомянуть о несущей способности изделий ПК. В большинстве своем многопустотные перекрытия ПК, согласно общепринятым стандартам, выдерживают нагрузку в 800 кг/м2. Для строительства массивных зданий промышленного назначения применяют плиты, изготовленные из напряженного бетона, этот параметр увеличивают до расчетного значения в 1200-1250 кг/м2. Расчетная нагрузка – это вес, превышающий аналогичную величину самого изделия.

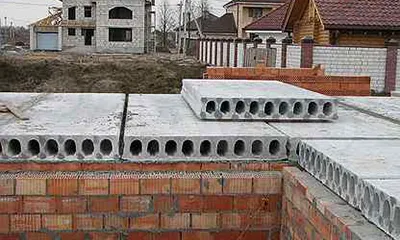

Круглопустотные конструкции очень удобны в использовании, ведь застройщик всегда имеет возможность подбирать материал необходимого размера, и это еще один секрет популярности данной продукции. Ознакомившись с самыми распространенными ПК изделиями, к которым относятся пустотные плиты перекрытия, рассмотрев их виды и размеры, предлагаем перейти к другой продукции аналогичного назначения.

Классификация

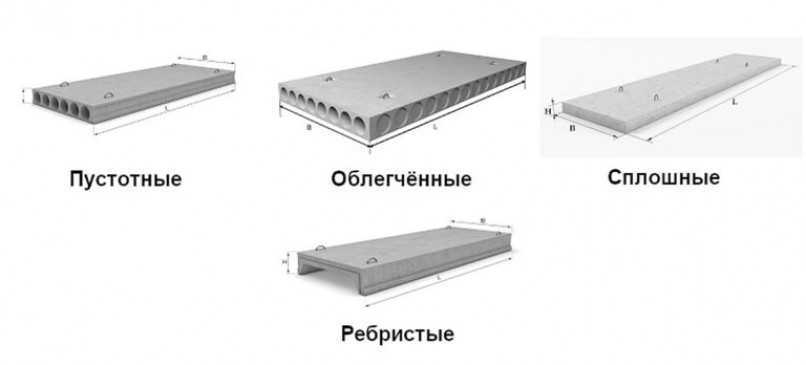

По конструкции железобетонные плиты делятся на три вида:

1. Сплошные.
2. Многопустотные.
3. Ребристые.

Каждый из видов плит перекрытия имеет свою область применения

Различные виды плит перекрытий отличаются не только размерами, но и выдерживаемой нагрузкой, а также местами применения.

Сплошные

Одним из вариантов перекрытий являются полнотелые или сплошные плиты, маркируемые литерой «П». Они производятся путём заливки бетонной смеси в специальную форму, внутри которой размещается арматурная обвязка. После заливки смесь уплотняется с использованием специальных вибрационных установок, что позволяет получить изделие с высокой прочностью к нагрузкам. В зависимости от условий дальнейшего использования, армирующий каркас монтируется в расчёте на укладку блока с опорой на 2, 3 или 4 стороны.

Сплошные плиты реже используются в строительстве из-за повышенного веса

Среди значимых преимуществ использования сплошных плит перекрытия, следует выделить высокую компрессионную прочность изделий, при этом в зависимости от фактических условий применения этот параметр может колебаться в диапазоне 300–4000 кг/м2. Такое решение позволяет подобрать оптимальный вариант для конкретного случая, что положительно сказывается на планировании бюджета строительства.

Многопустотные

Многопустотные плиты отличаются от сплошных как по технологии производства, так и по рабочим параметрам. Основная особенность железобетонных изделий этого типа заключается в наличии внутри их структуры специально созданных пустот, расположенных вдоль. Такое решение позволяет добиться существенного снижения веса, при сохранении сопоставимых показателей прочности.

Многопустотные плиты могут различаться по диаметру отверстий и их форме

Важно отметить, что благодаря наличию внутри плит некоторого объёма воздуха, они обладают сниженной теплопроводностью и меньше способствуют распространению звука, что востребовано как при строительстве жилых домов, так и при возведении промышленных помещений

Внутри рассматриваемой категории присутствует условное разделение на две подгруппы изделий, отличающихся по технологии производства.

• ПК – разновидность пустотелых плит перекрытия, производимых с помощью заливки бетонной смеси в специальную опалубку с установленной внутри металлической обрешёткой. Перед заливкой внутрь армирующей конструкции укладываются специальные трубы из специального материала, которые после застывания смеси вынимаются, в результате чего и получаются пустоты нужного диаметра по всей длине.
• ПБ – более современная разновидность пустотных плит перекрытия, которая создаётся с помощью высокотехнологичного оборудования конвейерного типа. В результате производственного процесса получается заготовка с заданной толщиной и шириной, а по длине изделия нарезаются уже на последующих этапах. Процесс производства характеризуется высокой точностью и скоростью выполнения, однако в силу некоторых ограничений в конструкции армирующей части, укладывать плиты можно только с упором на две стороны.

Существуют также и облегчённые версии пустотелых плит перекрытия с маркировкой ПНО, 3,1ПБ и 1,6ПБ, которые обладают ещё более сниженным весом, но сопоставимыми с обычными аналогами показателями прочности. Это делает изделия отличным вариантом для использования в одноэтажном строительстве частных домов. К преимуществам таких изделий можно также отнести и сниженную собственную нагрузку на несущие конструкции.

Кроме того, ЖБИ изделия дают большую пожарную безопасность в отличие от деревянных перекрытий из балок.

Ребристые

Эта разновидность плит отличается от упомянутых выше аналогов особой формой изделий со специальными рёбрами жёсткости, которые позволяют сохранить сравнительно небольшой вес и высокие прочностные свойства. В большинстве случаев используются при многоэтажном строительстве или возведении крупных промышленных объектов, так как требуют использования специального оборудования и материалов при дальнейшей отделке. Ребристые ЖБИ в малоэтажном и частном строительстве практически не востребованы.

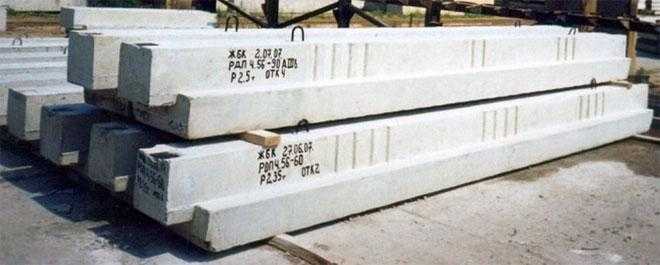

Описание железобетонных перекрытий

Изготавливают балки из бетонного массива (тяжелый или легкий конструкционный) с металлической упрочненной арматурой класса А600-А1000 (горячекатаная или термомеханическая). Каркас собирают из стальных прутьев диаметром 12-14 мм.

Для удобства транспортировки изделий дополнительно устроены строповочные узлы. Готовые прогоны сопровождаются документами, которые подтверждают заявленные производителем прочностные характеристики и несущая способность, соответствующие нормативам действующего стандарта.

Относительно применения балки перекрытия являются универсальными.

Их используют в строительстве:

• промышленных, городских, жилых строений;
• транспортных магистралей (трамвайные пути, эстакады);
• подкрановые пути.

ЖБИ балочного типа пользуются спросом благодаря следующему:

• высокая прочность на сжатие (бетон) и растяжение с изгибом (армирование);
• устойчивость к огню, влаге, химическим реагентам, биологической активности и значительным механическим нагрузкам;
• оптимальное исполнение для быстрого проведения монтажных работ.

Однако перед выбором подобного рода изделий необходимо учесть некоторые недостатки. К ним относят ощутимый вес, что вынуждает задействовать грузоподъемную технику

Здесь же отмечают высокий коэффициент теплопроводности и важность тщательной подготовки посадочного основания. Не последним фактом является высокий ценник на изделия

Но последнее на фоне стальных аналогов (швеллер, двутавр) является достоинством.

Характеристики

Размеры железобетонной балки перекрытия вычисляются независимо от проекта по идентичным правилам. Это обосновано строгими требованиями действующих требований. Они указаны в таблице ниже.

Параметр	Факторы, от которых зависит значение	Стандарт в (м)
Длина	Вычисление производится с учетом расстояния между опорными точками. Полученные данные должны быть увеличены на 0,4 м, чтобы каждое изделие на посадочное место заходили на 0,2 м.	5,96-20,96
Высота	Расчет ведется после определения длины. Итогом будет 5 % или 1/20 от полученного значения. Например, если пролет составляет 1+0,04 м, то высота будет равна 0,07 м.	до 1,64
Ширина	Этот параметр зависим от вертикального параметра. Пропорционально это выглядит так: 5:7. То есть при 0,07 м ширина составит 0,098 м.	до 0,12

Определяющими моментами, которые учитывают при расчетах также являются предполагаемая нагрузка на ЖБИ (максимальный момент), их назначение и конструктивное исполнение. Как правило, изготавливаются балки перекрытия длиной от 4 до 24 м(чаще диапазон равен 3,2-8 м). При этом ширина пояса может составить 0,25 и более метров.

В частном секторе нередко производят вычисления без проектных данных. Здесь расчет физических параметров железобетонных балок перекрытия может отличаться от указанных в таблице. В частности, если длина балки составляет 5,5 м, то высоту определяют как 1/15 от пролета: 0,366 м.

Ширину считают как третью часть от высоты (часть может быть равной ½ или ¼). В конкретном примере это будет 0,122 м. Полученные данные округляются до целого числа в большую сторону для создания запаса прочности.

Усиление балки

Усиление железобетонной балки перекрытия может потребоваться по трем основным причинам: ремонт ЖБИ элемента, увеличение этажности здания, ошибки проектировщиков. В каждом из случаев мероприятие проводят из-за наличия или возможного появления трещин в монолите, оголения железной арматуры. Подобные явления в результате приводят к разрушению отдельных частей и здания в целом.

Проводимые действия направлены на увеличение поперечных параметров балки или в устройстве дополнительных подпорок. К ним относятся стойки, колонны, кронштейны и подкосы, портальные рамы.

Работа по усилению балок происходит следующим образом:

• проводят наращивание монолита с помощью бетона в нижней части;
• формируют дополнительный металлический пояс (с привязкой к родной арматуре), заливку цементного композита делают по всему периметру и длине изделия;
• устраивают наружную обвязку сталепрокатными изделиями (листовой, уголковый, стержневой, шпренгельные затяжки).

Выбор методики, средств для усиления конструкций проводится после анализа состояния строения специалистами. Они проводят обследование, инженерные расчеты, составляют рекомендации.

Устройство железобетонных перекрытия в зданиях различного назначения

Сборные железобетонные перекрытия в высотных промышленных зданиях представляют собой

• балочные,
• безбалочные,
• кессонные,
• сводчатые,
• вспарушенные

Сборные балочные перекрытия состоят

Сборные балочные перекрытия состоят из простых в изготовлении элементов с простыми узловыми соединениями, которые легко монтируются. Наиболее распространенным является перекрытие, состоящее из обрешетки по длине здания, опирающейся на кронштейны и плиты с уложенными на них продольными ребристыми балками (рис. 1).

Сборные железобетонные конструкции многоэтажных промышленных зданий и детали их соединений а — крайние и средние колонны одного этажа; б — крайние и средние колонны двух этажей; в и г — междуэтажные балки; д и ж — плиты перекрытия (основная плита); е — плита перекрытия (вспомогательная плита); з — соединение балок и плиты перекрытия с колоннами каркаса; 1 — колонна; 2 — кронштейн; 3 — сечение балки; 4 — настил; 5 — сечение прямоугольной балки.

Прогоны (ригели) в междуэтажных перекрытиях

Пазы в опорных плитах имеют поперечное сечение и снабжены U-образными отростками в верхней части, к которым приварены опорные планки. Тройники крепятся к стойкам сваркой с использованием цельных деталей и покрытий из полосовой стали. Для крепления плит перекрытия к обрешетке на углах обрешетки крепятся стальные элементы, которые привариваются с покрытиями и интегрируются после укладки и установки опорных рам. Минимальное количество элементов сборного перекрытия обеспечивается за счет правильного совмещения колонн и стен с направляющими шахтами. Основным недостатком конструкции перекрытия с балками является большая общая высота сборных элементов, чего нельзя сказать о конструкции без балок, где толщина перекрытия в центре проема может составлять всего 100-150 мм.

Несущая конструкция здания при безбалочном железобетонном перекрытии

Несущая конструкция железобетонного перекрытия без балок состоит из колонн, с которыми жестко соединены капители. Колонны имеют квадратное сечение, а капители — усеченные пирамиды или плоские. Капители опираются в продольном и поперечном направлениях на четырехколонную плиту надстройки, которая образует квадрат, заполненный многоколонной плитой, опирающейся на ее контур.

Из-за разнообразия технологических процессов в различных отраслях к зданиям часто предъявляются особые требования, нарушающие единообразие конструктивных решений и препятствующие массовому применению сборных конструкций.

Иногда приходится увеличивать расстояние между опорами, что требует разработки уникальных сборных конструкций с очень большим весом. Там, где имеются значительные динамические воздействия от оборудования (например, компрессорные установки, дробильные установки и т.д.), необходимо принимать специальные меры для обеспечения жесткости и монолитности сборных конструкций.

Размеры и маркировка

Параметры железобетонных изделий не изменяются в зависимости от сферы их применения: будет это использование бетонных балок перекрытия в помещениях промышленного или жилого назначения – не важно. Указанные в ГОСТ размеры должны отвечать нормативным требованиям

Основные требования относительно размеров ЖБИ для перекрытий:

1. Длина конструкции должна превышать длину пролета между несущими стенами на 40 см.
2. Высота должна составлять 1/20 или 5% от ее длины.
3. Пропорция к высоте изделия составляет соотношение 5:7, характеризует его ширину.

Для сборных ЖБ конструкций в соответствии с ГОСТ 20372-2015 введена маркировка в зависимости от их классификации:

1. Балочные стропильные элементы, имеющие параллельный армирующий пояс, маркируются аббревиатурой БСП.
2. Односкатные стропильные ЖБ конструкции имеют маркировку БСО.
3. Двускатные стропильные ЖБ конструкции имеют маркировку БСД.
4. Для маркировки подстропильных ЖБ элементов применяется маркировка БП.

К буквенному обозначению добавляется цифровое, которое означает следующее:

1. Арабскими цифрами, указанными после буквенного обозначения, дают информацию о типоразмере балки и длине пролета в метрах.
2. С помощью цифр может быть обозначена нагрузочная способность балки, , марка бетона.
3. Цифровое обозначение дается для вспомогательной информации – об особенностях конструкции, условиях ее работы.

На выбор железобетонного строительного элемента перекрытия влияют: конструктивные особенности, назначение и предстоящая нагрузка. Длина конструкций находится в диапазоне 4-24 м при ширине 0,24-1,2 м.

Основные формы и размеры балок:

В качестве примера для расшифровки маркировки можно взять обозначение конструкции прямоугольного сечения БСП12-2А600. Буквенное обозначение «БСП» говорит о том, что элемент имеет прямоугольную форму. 12 означает длину прогона, равную 12 м. Цифра после дефиса – порядковый номер по несущей способности. Завершающая надпись А600 говорит о классе используемой арматуры.

Расчет сечения выполняется на основании следующих данных:

1. Замера пролета здания;
2. Прочностных показателей;
3. Оптимальной высоты элемента;
4. Расчетов высоты в месте бетонирования;
5. Максимального момента;
6. Расчетной нагрузки на строение.

Эти показатели важны при выборе балки необходимого размера. При подборе сечения элемента также учитывают количество этажей в доме.

Заделка торцов плит перекрытия

Как известно, пустотные плиты заливаются в формы, в результате чего, с одной стороны плиты отверстие после бетонирования остается не заполненным бетоном – видна круглая пустота. С другой стороны плита заполняется бетоном при формовании.

Незаделанный торец должен быть заполнен еще на заводе специальными бетонными вкладышами. Для чего это делается?

1. Во-первых, из соображений прочности: без этих вкладышей торец плиты представляет собой довольно хрупкую конструкцию из тонких (от 30 мм) вертикальных и горизонтальных стенок, которые под весом стены следующего этажа начнут трещать – а это уже начало разрушения плиты. Вкладыши, заполнившие все пространство пустот, хорошо работают на смятие и берут нагрузку от стен на себя.

2. Во-вторых, с теплотехнической точки зрения пустоты должны быть закрыты – тогда в них не будет надувать холодный воздух, плюс в пустоты не будет попадать влага, оседающая в виде конденсата на внутренней поверхности пустот, и со временем приводящая к коррозии и образовании плесени.

В общем, с какой стороны ни посмотреть, а торцы должны быть заделаны вкладышами.

Чем плох вариант заполнения торцов плит бетоном в условиях строительной площадки? Очень сложно не просто замазать, а заполнить качественно, чтобы такой вкладыш после набора прочности работал как заводской – воспринимал всю причетающуюся на него нагрузку.

Теперь о расположении торцов плит относительно дома. В серии 2.140.11-1 рекомендуется располагать плиты так, чтобы заделанные вкладышами торцы располагались со стороны наружных стен дома, а заполненные при формовании на заводе – опирались на внутренние стены дома. Это объясняется тем, что внутренние стены более нагружены (на них плиты опираются с двух сторон), и монолитные торцы легче справятся с такой нагрузкой, чем торцы с бетонными вкладышами. Да и со стороны вентканалов также желательно опирать плиты монолитными торцами – чем меньше щелей, тем меньше запахов и влаги будет бродить по дому (не всем ведь попадаются ответственные строители, тщательно заполняющие все швы раствором).

Стандартные максимальные и минимальные типоразмеры

В зависимости от объемно-конструктивных решений здания, а также ограничений производственных линий различают следующие размерные цепочки плит перекрытий:

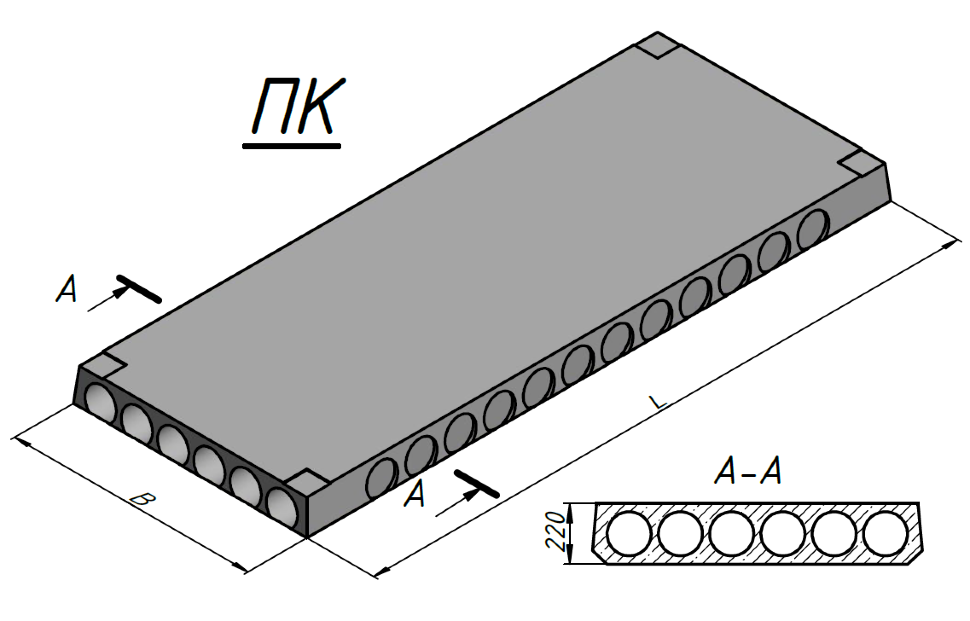

1. Пустотные плиты толщиной 220мм имеют маркировку ПК. Являются наиболее популярными конструкционными элементами перекрытий, благодаря простоте монтажа, повышенной долговечности в эксплуатации и относительно небольшому весу.

Размерный ряд этих плит регламентируется ГОСТ 26434-2015:

1ПК, 2ПК, 3ПК – длина таких изделий колеблется от 2,4 до 7,5м (т.е. сюда входят и размеры 5400мм) с модульным шагом 0,3м. Плиты длиной 6 метров считаются самыми популярными, так как они связаны к типовым сериям многоквартирных домов.

Индексы 1, 2 или 3 в маркировке указывают на разные диаметры круглых пустот – 159, 140 или 127мм. Ширина изделий может быть 1000, 1200, 1500 или 1800мм.

• 1ПКТ – специальная серия «пустотелых» изделий, опертых с 3-х сторон, длиной 9 метров и шириной 1000, 1200, 1500мм.
• 1ПКТ, 2ПКТ, 3ПКТ — длина от 3,6 до 7,5 м при одинаковом шаге 0,3м. Ширина варьируется от 2,4 до 3,6м при одинаковом шаге модулей. Также имеется поддержка с 3-х сторон, о чем свидетельствует обозначение «Т».
• 1ПКК, 2ПКК, 3ПКК — упираются в 4 стороны с перекрытием всего помещения. Длина таких изделий составляет 2,4 – 3,6м с шагом 0,3м, а ширина имеет большие габариты – 4,8 – 7,2м на том же расстоянии.

Это связано с особой конструктивной схемой – такие полы работают по более короткой стороне, т.е. по расположению пустот.

• Пустотные плиты толщиной 260мм, рассчитанные на повышенные нагрузки и используемые как в жилых, так и в общественных зданиях:
  • 4ПК — длина от 2,4 до 9м, уклон 0,3м. Ширина — 1000, 1200 и 1500мм. Диаметр углубления 159мм.
  • 5ПК – усиленные плиты с большими пустотами – 180 мм. Они доступны в трех стандартных длинах – 6, 9 и 12м. Ширина такая же, как у 4PK.

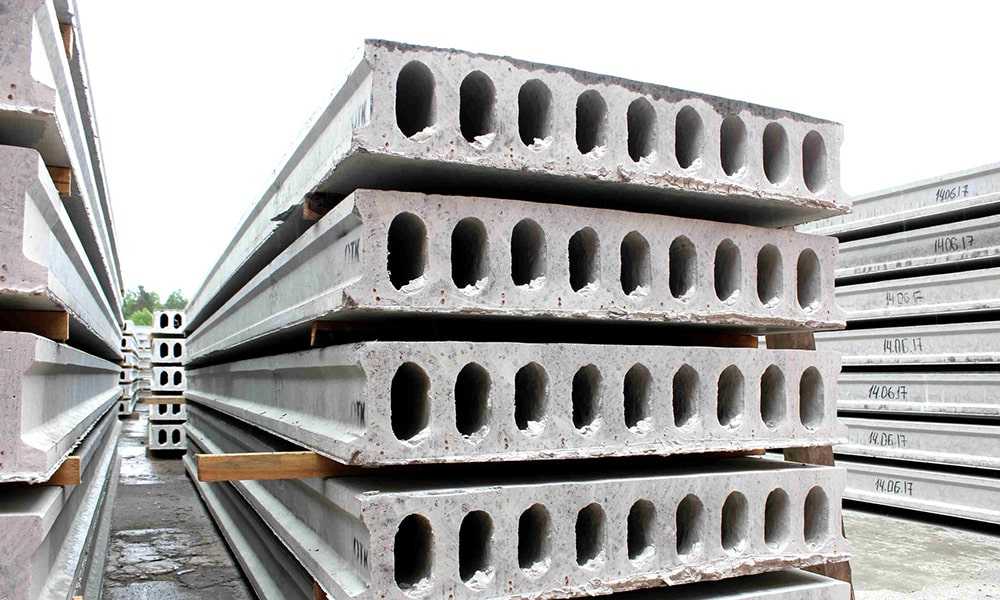

  • ПГ – специальная серия с вытянутыми грушевидными пустотами. Помимо 5ПК, они выпускаются длиной 6, 9 и 12 метров, при такой же ширине.
  • Пустотелые плиты толщиной 300мм предназначены для наиболее ответственных длиннопролетных конструкций. Они имеют маркировку 6ПК, длину 12м, ширину 1000, 1200 или 1500мм и диаметр пустоты 203мм.
  • Легкие пустотелые плиты толщиной 160мм и диаметром пустот 114мм. Они различаются по длине от 3,6 до 6,3м с шагом 0,3м. Ширина – 1000, 1200, 1500 и 1800мм.Таблица со сводными размерами плит перекрытий:

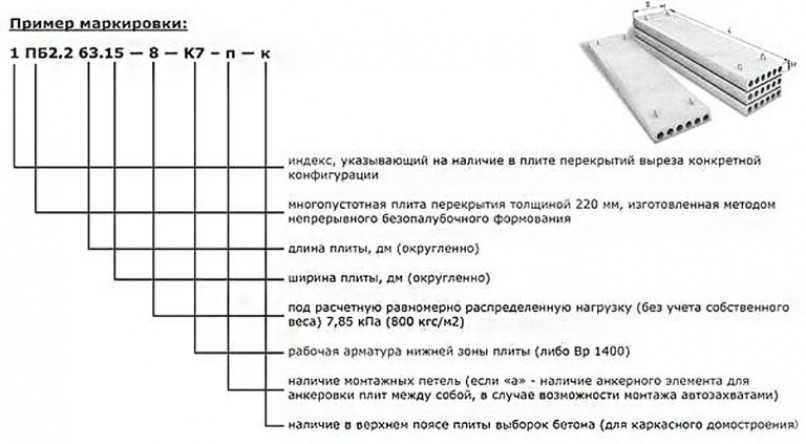

Панели ПБ

Относительно недавно многие фабрики были оснащены совершенно новым оборудованием для создания многостворчатых конструкций.

Характерной особенностью этих линий является то, что продукт производится не методом заливки с последующей закалкой в ​​автоклаве, а методом полусухого вибропрессования.

Такие изделия формируются любой длины, насколько это позволяет производственная линия. После отверждения элемент можно обрезать до любого размера в соответствии с дизайном.

Толщина (160, 220, 260 или 300мм) и ширина (900, 1000, 1200,…, 3600мм с шагом 300мм) остаются модульными. Они маркируются как ПБ и индексы им присваиваются непосредственно на заводе.

Ребристые панели

Многие общественные и производственные здания, для которых форма потолка не имеет значения, перекрывают ребристыми панелями.

Эти изделия просты в установке и имеют малый вес по сравнению с «пустотами». Они имеют П-образную форму – на их длинных сторонах расположены балки, воспринимающие нагрузки, присущие тонким горизонтальным конструкциям.

Эти изделия доступны в следующих размерах:

• ПРТм-1, длина по ребрам жесткости 1170мм, ширина между ребрами 390мм, толщина горизонтальной «оболочки» 90мм;
• ПРТм-2 — 1370 х 390 х 90;
• ПРТм-3 — 1570 х 390 х 90;
• ПРТм-4 — 1770 х 390 х 90;
• ПРТм-5 — 1970 х 390 х 120;
• ПРТм-6 — 2170 х 390 х 120;
• ПРТм-7 — 2370 х 390 х 120;
• ПРТм-8 — 2570 х 390 х 120;
• ПРТм-9 — 2770 х 390 х 120;
• ПРТм-10 — 2970 х 390 х 150;
• ПРТм-11 — 3170 х 390 х 150;
• ПРТм-12 — 3370 х 390 х 150;
• ПРТм-13 — 3570 х 390 х 150.

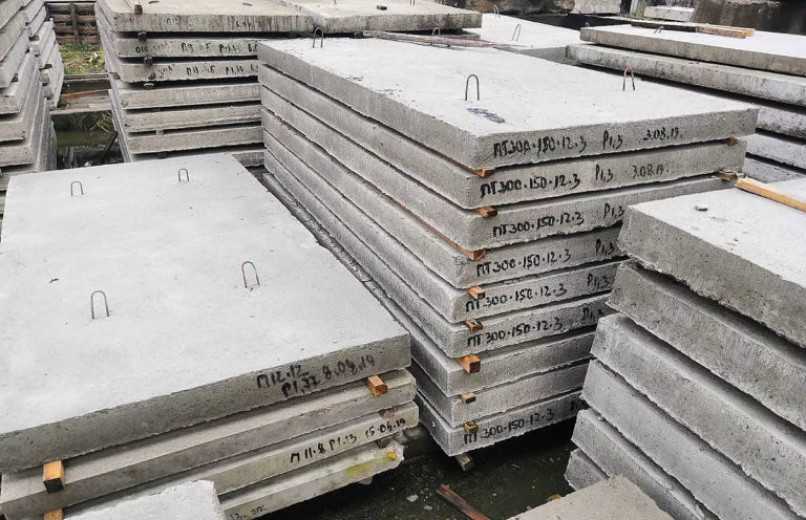

Сплошные плиты

Другой, менее распространенный вид сборных железобетонных плит перекрытий – сплошные элементы, не имеющие пустот и ребер жесткости.

Такие элементы редко используются в качестве самостоятельной конструкции и предназначены для местного перекрытия пролета в качестве пристройки или в местах, где использование других элементов невозможно.

Размеры зависят от параметров опалубки на заводе, где они изготавливаются. Чаще всего производители выпускают изделия толщиной:

• 100;
• 120;
• 140;
• 160мм.

Длина варьируется от 1,6 до 5м, а ширина от 0,9 до 2,4м с шагом 0,1м. Однако при оформлении индивидуального заказа производственные возможности многих предприятий позволяют изготавливать такие изделия нестандартных размеров.

Приложение Б(справочное)

Термины, примененные в приложении А

Б.1 В приложении А применены следующие термины с соответствующими определениями:

Б.1.1 однослойный пол: Пол, состоящий из покрытия — линолеума на тепло- и звукоизоляционной основе, уложенного непосредственно на плиты перекрытия.

Б.1.2 однослойный пол по выравнивающей стяжке: Пол, состоящий из покрытия — линолеума на тепло- и звукоизоляционной основе, уложенного на выравнивающую стяжку, выложенную непосредственно на плиты перекрытия.

Б.1.3 плавающий пол: Пол, состоящий из покрытия, жесткого основания в виде монолитной или сборной стяжки и сплошного звукоизоляционного слоя из упруго-мягких или сыпучих материалов, уложенных на плиты перекрытия.

Б.1.4 пустотный пол: Пол, состоящий из твердого покрытия по лагам и звукоизоляционных прокладок, уложенных на плиты перекрытия.

Б.1.5 беспустотный слоистый пол: Пол, состоящий из твердого покрытия и тонкой звукоизоляционной прослойки, уложенных непосредственно на плиты перекрытия или на выравнивающую стяжку.

УДК 691.328.1.022-413:006.354	МКС 91.080.40
Ключевые слова: плита, плита перекрытия, сплошные плиты, многопустотные плиты, координационные размеры, конструктивные длина и ширина, типоразмер, типы, параметры, марка, бетон, класс, технические требования, арматура, закладные детали.

Редакция документа с учетомизменений и дополнений подготовлена

Классификация согласно ГОСТ

Изготовление этого строительного элемента ведется строго ГОСТ 23009-78, разработанному еще в 1979 году. Этим нормативом предусмотрены основные показатели готового изделия и применяемость для строительства различных по функциональности зданий и сооружений. Плиты перекрытия промышленного производства в обязательном порядке имеют особое обозначение, в котором и «зашифрована» вся необходимая информация. Каковы размеры железобетонных плит перекрытия можно узнать здесь.

Классификация изделий ведется по всем показателям:

• Тип конструкции.
• Габаритные размеры.
• Класс используемой арматуры.
• Вид бетона.
• Дополнительная стойкость к внешним воздействиям.
• Конструктивные особенности.

В статье можно узнать о размерах плит перекрытия пустотных по госту.

Для того, что иметь представление обо всех возможных вариантах и расшифровках ПК, рассмотрим каждый из вышеперечисленных параметров отдельно немного подробней.

Тип конструкции согласно классификации ГОСТ

Типоразмер изделия должен обозначаться заглавными прописными буквами, максимальное количество которых не должно превышать три единицы.

Узнать о пустотных плитах перекрытия и о их технических характеристиках можно здесь из статьи.  О возможных вариантах заполнения проёмов между плитами перекрытия, что выбрать пеноблок или газоблок и какой материал лучше, можно тут.

Основные обозначения типа конструкции железобетонных изделий:

№ п/п:	Условное обозначение:	Наименование изделия:
1.	С	Сваи.
2.	Ф	Фундаменты (столбчатые, плиточные).
3.	ФЛ	Фундаменты ленточные.
4.	ФО	Фундаменты под оборудование.
5.	ФБ	Фундаментные блоки.
6.	БФ	Балки фундаментные.
7.	К	Колонны.
8.	КЭ	Колонные эстакады (для трубопроводов).
9.	Р	Ригели.
10.	Б	Балки (общее обозначение).
11.	БК	Балки под краны.
12.	БО	Балки обвязочные.
13.	БП	Балки подстропильные.
14.	БС	Балки стропильные.
15.	БЭ	Балки под эстакады.
16.	БТ	Балки тоннелей.
17.	ФП	Фермы подстропильные.
18.	ФС	Фермы стропильные.
19.	П	Плиты перекрытий монолитные.
20.	ПД	Плиты днищ тоннелей и каналов под коммуникации.
21.	ПТ	Плиты перекрытий тоннелей и каналов под коммуникации.
22.	ЛК	Лотки каналов.
23.	ПК	Питы перекрытия с круглыми пустотами.
24.	ПП	Плиты под парапет.
25.	ПО	Плиты под окна.
26.	ОП	Опорные подушки.
27.	ЛМ	Лестничные марши.
28.	ЛП	Лестничные площадки.
29.	ЛС	Лестничные ступени.
30.	ЛБ	Лестничные балки, косоуры.

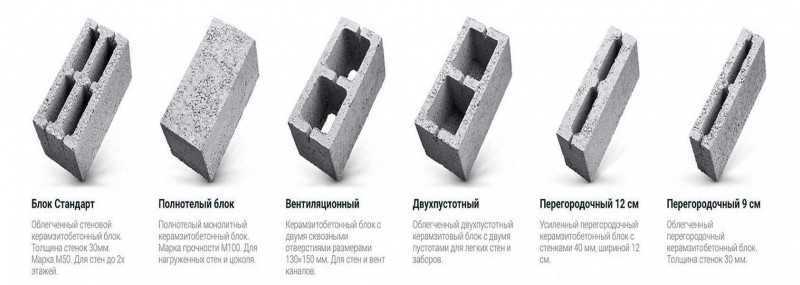

31.	СБ	Стеновые блоки.
32.	СБЦ	Стеновые блоки цокольные.
33.	ПС	Панели стеновые.
34.	ПГ	Панели перегородок.
35.	ПР	Перемычки.
36.	СТ	Стенки под опоры.
37.	Ш	Шпалы железобетонные для железной дороги.
38.	Т	Трубы железобетонные безнапорные раструбные.
39.	ТФ	Трубы железобетонные безнапорные фальцевые.
40.	ТН	Трубы железобетонные напорные виброгидропрессованные.
41.	БТ	Бетонные трубы.

Выбрать подходящие изделия можно согласно основному назначению. Если конструкция может иметь несколько типоразмеров, буквенное обозначение может быть дополнено цифрой. Следовательно, для железобетонных плит перекрытий с круглыми пустотами маркировка изделия будет начинаться с «ПК», монолитные конструкции «П», остальные обозначения расшифруем далее.

Узнать больше о том, какие необходимы плиты перекрытия для частного дома, можно прочитав статью.

Нормативные требования по ГОСТ

Строительство здания должно основываться на правилах, касающихся правильного проектирования, монтажа и использования материалов. Основные требования изложены в следующих важных сводах правил:

• ГОСТ 13015-2003;
• ГОСТ 13015-2012;
• ГОСТ 26434-2015;
• ГОСТ 9561-2016;
• СНиП 2.03.01-84;
• СНиП 52-01-2003;
• СП 356.1325800.2017.

Каждый из документов, представленных в первых разделах, обязательно содержит ссылки на другие документы ГОСТ, СНиП и СП, которые объединены следующими требованиями к СБП:

К дополнительным требованиям также относятся водонепроницаемость, воздухонепроницаемость (сквозняки, холодные воздушные массы), но производители никогда не забывают о вентиляции. Требования к швам между слоями изготовленного напольного покрытия составляют не менее 20 (мм).

Следует также обратить внимание на толщину стен в зависимости от климатических условий региона (25, 45, 60 см), точки опоры (стыки), правильность расчетов, порядок обработки, размер проемов и учет будущих нагрузок

3 Термины и определения

В настоящем стандарте применены следующие термины с соответствующими определениями:

3.1 плита: Крупноразмерный плоский элемент строительной конструкции, выполняющий несущие, ограждающие или совмещенные — несущие и ограждающие, теплотехнические, звукоизоляционные функции.

3.2 перекрытие: Горизонтальная внутренняя несущая конструкция в здании, разделяющая этажи.

3.3 координационный (номинальный) размер плиты: Проектный размер плиты между разбивочными (координационными) осями здания в горизонтальном направлении.

3.4 конструктивный размер плиты: Проектный размер плиты, отличающийся от конструктивного (номинального) размера на нормированный зазор, учитывающий допуски на монтаж и изготовление.
