Изготовление слухового окна на крыше своими руками

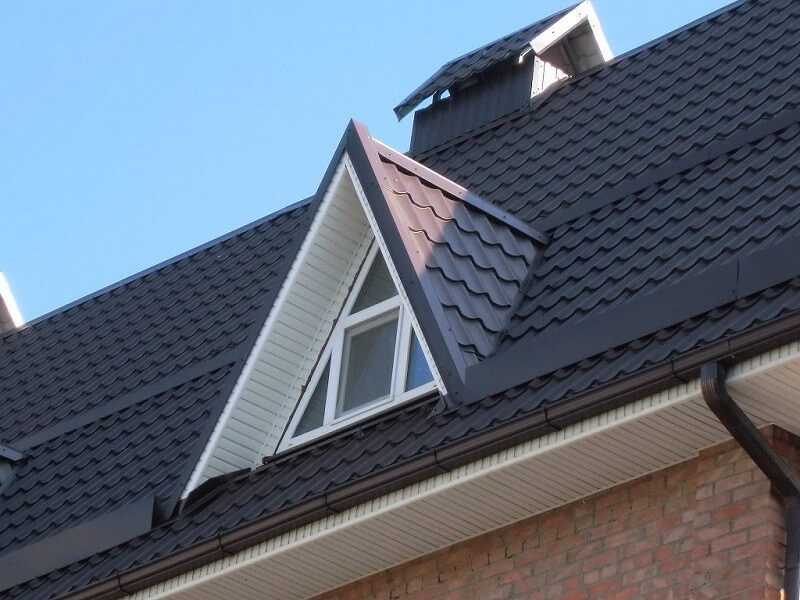

Треугольное слуховое окно

Если планируется выполнить слуховое окно своими руками, чаще всего монтируется проем треугольной формы с крутыми кровельными скатами. Эта распространенная конструкция характеризуется тем, что фронтонная стенка проема устанавливается без заглубления в крышу – она должна располагаться в одной плоскости с соответствующей наружной стеной.

Треугольные проемы в крыше следует располагать по одной линии с окнами, расположенными ниже в стенах здания, чтобы не нарушить архитектурные пропорции сооружения.

Кровельные скаты треугольных проемов расположены под большим углом (60-70 градусов), поэтому увеличения полезной площади мансарды практически не происходит. Преимуществом треугольных окошек является эстетическая привлекательность, возможность выполнить оригинальную планировку мансардного помещения.

Если предполагается установить треугольное слуховое окно своими руками, следует принять во внимание, что его крыша примыкает к кровле здания, спускаясь до места формирования разжелобка. Таким образом, при обустройстве не требуется выполнять гидроизоляцию стыков боковых стенок и крыши, что значительно упрощает и ускоряет герметизацию и отделку проёма и основного кровельного покрытия здания

Каркас конструкции

Перед тем, как приступать к возведению каркаса, необходимо выполнить каркас крыши дома – возвести фронтоны, смонтировать стропильную систему. Между стропильными ногами, в местах установки окон, необходимо предусмотреть проемы. Стропильная система слухового окна имеет свои особенности: стропильные ноги, обрамляющие такие проемы, необходимо делать двойными или тройными, так как они в дальнейшем будут нести повышенную нагрузку.

Согласно СНиП, фронтоны проемов, устроенных в крыше, должны поддерживаться боковыми стенами, которые устанавливаются перпендикулярно внешней стене вглубь здания и имеют высоту 1,5 метра. Каркасы боковых стен опираются на балки потолочного перекрытия.

Каркас боковых стен монтируется после сборки стропильной системы крыши здания. После чего следует выполнить привязку горизонтальных перекладин и стоек фронтонных каркасов проёмов.

Дальнейшие работы выполняются в несколько этапов:

1. Так как фронтоны треугольного окошка располагаются в одной плоскости со стенами строения, нижние концы стропильных ног, прилегающих к стенам, следует обрезать вровень с обшивкой стены.
2. Балки-перемычки монтируются между сдвоенными стропилами каркаса проёма. Рекомендуется применять металлические накладные кронштейны.

Не допускается использование врубок и врезок, ослабляющих стропильные балки.

Устройство ендов

Устройство слухового окна на крыше, имеющего треугольную форму, внешне может быть похоже на обустройство многощипцовой кровли. Но существует заметная разница в технологии монтажа. Скаты многощипцовой крыши чаще всего имеют одинаковый уклон, в то время как треугольный проём, снабжен крышей со скатами, угол наклона которых 60-70 градусов. Таким образом, соединение скатов крыши окна со скатами кровли здания выполняется с образованием нестандартных ендов (разжелобков).

Для обустройства слухового окна используются накосные стропила, в которые упираются (под углом 60-70 градусов) нарожники – укороченные стропильные ноги. Для монтажа данной конструкции требуется рассчитать длину и сечение разжелобковой стропильной балки, углы сопряжения боковых стенок и конькового бруса. Для каждого треугольного стропильного проема требуется пара зеркально симметричных балок такого типа.

Укороченные стропила рекомендуется выполнять, используя универсальный шаблон, это существенно ускоряет работу.

Нижняя часть слухового окна

Рассматривая, как сделать слуховое окно, необходимо внимательно отнестись к особенностям монтажа его нижней части. Она должна быть устроена таким образом, чтобы внутренняя часть мягкой кровли скрывалась в ней посредством боковых стенок, и не была видна изнутри. Для этого применяется упрощенный метод монтажа разжелобка.

Балка разжелобка устанавливается поверх кровельной обшивки дома. В эту балку упираются нижние концы стропильных ног двускатной крыши окошка. На заключительном этапе конструкция обшивается листами фанеры, поверх которой крепится кровельный материал. Обшивка фанерой начинается от конька слухового окошка, монтаж кровельного покрытия выполняется по направлению снизу вверх.

Тонкости проектирования

Слуховые окна должны соответствовать общей архитектурной концепции загородного дома. Когда принимается решение о необходимости слухового окна на крыше; конструкция вносится в эскиз и чертеж, а затем в окончательный проект. Проектирование каркаса слухового окна и стропильной системы крыши дома проходит одновременно. Сложность проекта и параметры слухового проема во многом определяются выбранным кровельным материалом.

После того, как общий каркас будет готов, настанет очередь кровельного пирога. Чтобы он получился качественным, необходимо продумать грамотную тепло- и гидроизоляцию, подобрать финишный кровельный материал. Существуют нормативы СНиП к слуховым окнам; по отношению к частному строительству они носят скорее рекомендательный характер и предлагают наиболее рациональные приемы проектирования кровли:

Возможность обустройства. Вряд ли слуховому окну найдется место, если угол ската не превышает 35º. В таком случае рекомендуется ограничиться оконным проемом на фронтоне.

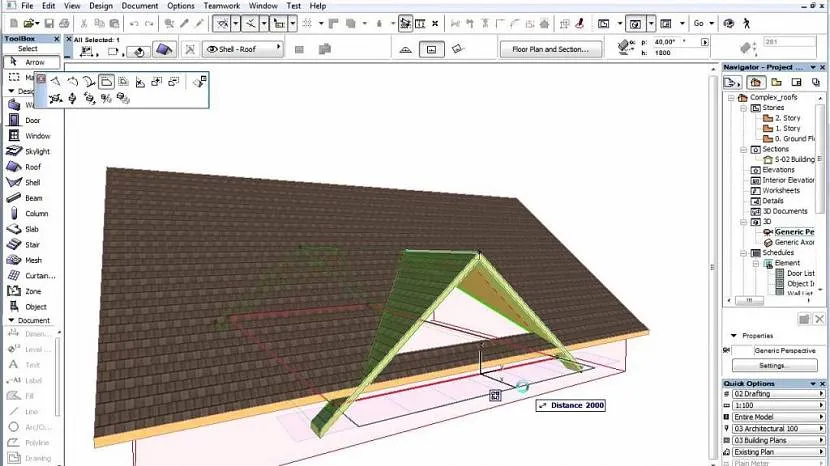

Создание проектаИсточник memphite.com

• Размер. Минимальные параметры проема — 1,2 на 0,8 м.
• Размещение. Главные задачи, решаемые мансардными и чердачными окнами, — это освещение и вентиляция; поэтому устанавливать их на северной стороне дома не желательно.
• Расположение на крыше. Выбор места для оконных проемов — дело вкуса и здравого смысла. Основное пожелание состоит в том, чтобы не располагать их слишком близко к краям крыши (к коньку, карнизу, фронтонной стене — не ближе 1 м), это ослабляет надежность системы.
• Расположение нескольких окон. Между соседними слуховыми проемами оставляют не меньше 0,8 м. Такое расстояние выдерживают для того, чтобы не возникло проблем при укладке финишного покрытия. Кроме того, близко расположенные конструкции осложняют профилактический осмотр и ремонт, а зимой усиленно накапливают снег и затрудняют его очистку.
• Размещение мансардного окна. Расстояние проема до пола мансарды составляет не менее 1 м.

Видео описание

Об окнах для мансарды в следующем видео:

Как выбрать подходящий тип слухового окна

При определении типа слухового окна, подходящего для крыши будущего дома, выделяют приоритеты:

Если вы хотите улучшить эстетику, добавить оригинальности постройке в целом, обратите внимание на конструкцию «летучая мышь», арочный дормер или зенитный фонарь.

Если на первый план выходит освещение мансардного помещения, предпочтение стоит отдать мансардному стеклопакету. Это будет практичный выбор — современные модели стеклопакетов, несмотря на большую площадь остекления, безопасны в эксплуатации и обладают энергосберегающими характеристиками.. Дормеры в современном проектеИсточник makemone.ru

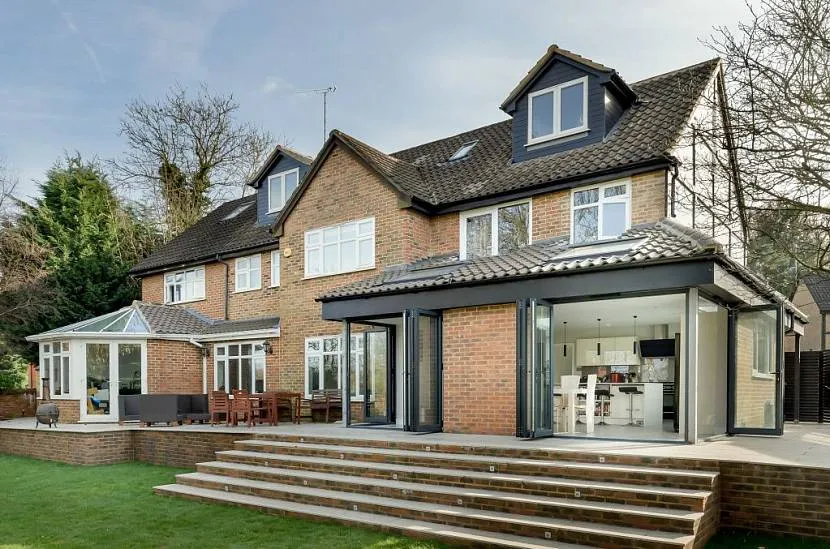

Дормеры в современном проектеИсточник makemone.ru

В последние годы большинство хозяев выбирают мансардные окна гораздо чаще, чем слуховые; последние можно увидеть преимущественно на домах в классическом стиле. Это объясняется несколькими причинами:

• Мансардные конструкции обеспечивают лучший воздухообмен и пропускают на 30-40% больше света.
• Большинство загородных домов возводятся по современным проектам. В таких постройках мансардные окна выглядят более естественно.
• Несмотря на более высокую стоимость, в итоге мансардные окна оказываются более экономными. Их монтаж не требует изменения конструкции кровли, а работы не столь трудоемки.

Видео описание

О несомненной пользе слуховых окон в следующем видео:

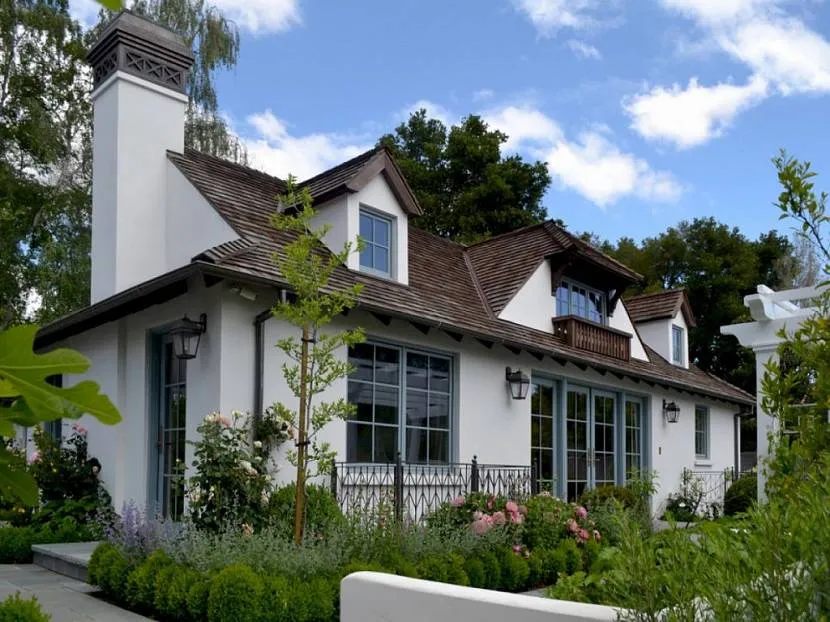

Дормеры — важная часть дизайнаИсточник houzz.com

Сборка каркаса слухового окна.

Особое внимание следует уделять стропилам под слуховыми окнами. Часто их делают такого же сечения, как и остальные стропила, однако нередко они несут нагрузку в 1,5 раз больше, чем промежуточные стропила. Кроме повышенной нагрузки, оставляют без внимания и то, что разделка их концов под шип и отверстия креплений для стоек слухового окна в значительной степени ослабляют сечение стропил под этими окнами

Ослабленная стропильная нога больше прогибается, кровля получается неровной

Кроме повышенной нагрузки, оставляют без внимания и то, что разделка их концов под шип и отверстия креплений для стоек слухового окна в значительной степени ослабляют сечение стропил под этими окнами. Ослабленная стропильная нога больше прогибается, кровля получается неровной.

Слуховые окна устанавливаются в деревянный каркас, выступающий над склоном кровли. Каркасы поднимают в вертикальное положение в виде готовой целой стены или большей части стены, затем скрепляют одну с другой и укрепляют на своих местах.

На столе циркулярной пилы собирают в готовом виде достаточное количество каркасных стоек (рис.6 поз.20) стеновых деталей слухового окна. Стойки переносят на рабочее основание всегда в количестве, необходимом для сборки одной стены.

В каркасах стен, в том числе и слухового окна, имеются три типа обвязки:

• нижняя и верхняя обвязка (рис.6 поз.22),
• а также обвязка, объединяющая стены (рис.6 поз.2) и укрепляющая конструкцию.

Доски или планки обвязки (рис.6 поз.2 и поз.22) всегда изготовляют из длинной древесины, так как стык ослабляет конструкцию.

При сочленении частей каркаса используют почти исключительно торцевые гвоздевые соединения. Об этом необходимо помнить, когда определяется порядок сборки.

Сборку каркаса слухового окна начинают с установки нижней обвязки (рис.6 поз.2) на основную линию стропил (рис.6 поз.1) крыши, указывающую внутренние края и край дальней стены таким образом, что будущий нижний край основной обвязки (рис.6 поз.22) идёт по той же линии.

Варианты устройства каркасов для слухового окна с односкатной и двухскатной крышей показаны на рис.6.

Варианты каркасов слухового окна с односкатной и двухскатной крышей.

1- стропила крыши дома с шагом стропил по проекту; 2- опорный ригель обвязки; 3- стропила слухового окна; 4- обрешетка слухового окна; 19- опорная стойка; 20- промежуточная стойка; 21- стойки оконного проема; 22- верхняя и нижняя обвязка бокового каркаса.

Когда стена слухового окна (рис.6 поз.20 и поз.22) поднимается в вертикальное положение вокруг этой линии, она попадает на правильное место. Нижняя обвязка (рис.6 поз.22) крепится точно по этому месту стропил (рис.6 поз.1) вспомогательными гвоздями наискось.

После того, как верхняя и нижняя обвязки (рис.6 поз.22) готовы, на них одновременно переносятся места установки стоек (рис.6 поз.20) и проёмов.

Тщательному изготовлению обвязок (рис.6 поз.22) и аккуратному переносу размеров стоек (рис.6 поз.20) следует уделить ОСОБОЕ ВНИМАНИЕ, так как от этого зависит успешное выполнение следующих этапов работы. Этапы работ при строительстве деревянных стеновых каркасов слухового окна:. Этапы работ при строительстве деревянных стеновых каркасов слухового окна:

Этапы работ при строительстве деревянных стеновых каркасов слухового окна:

1. разметка стен по месту;
2. изготовление стеновых обвязок;
3. изготовление вентиляционных и оконных коробок;
4. сборка стенового каркаса;
5. обшивка стенового каркаса;
6. подъём стеновых каркасов в вертикальное положение и крепление стены разной высоты;
7. крепление балок крыши, стыкующихся со стенами;
8. пригонка и крепление вентиляционных решёток и оконных рам.

На месте оконного или дверного проёма доски нижней обвязки (рис.6 поз.22) продолжаются без их обрыва. Они отпиливаются только после того, как стены уже будут стоять в вертикальном положении и будут закреплены.

Оконная рама слухового окна и жалюзийные вентиляционные решётки устанавливаются в оконную и жалюзийные коробки, закрепленные на стойках к стропилам и обрешетке деревянного каркаса, после выполнения обшивки каркаса досками и листовой сталью.

Узлы и сборка слухового окна смотрите в разделе сайта «Узлы сборки стен и покрытия, оконного и вентиляционного проёма слухового окна».

Что такое слуховое окно

Само словосочетание «слуховое окно» может ввести в заблуждение, ведь оно не предназначено, чтобы что-либо слушать. Дело в том, что ранее слову «слух» придавалось альтернативное значение: проём, продух, то есть, по сути, обозначало отверстие.

Слуховые окна устраиваются в скатных крышах и бывают нескольких типов. Наибольшую популярность приобрели окна, выступающие из ската с образованием треугольного фронтона. Некоторые модификации дополняют прямыми стенками в основании, при этом фронтальная часть приобретает профиль «домика».

В зависимости от архитектуры здания и конфигурации крыши слуховые окна могут иметь арочное перекрытие, накрываться одним продольным скатом и даже иметь панорамное остекление — одним словом принимать любую форму, необходимую для единства архитектурного стиля.

Мансардные окна тоже можно считать слуховыми, однако они имеют несколько иное предназначение и устройство. Основное конструкционное отличие заключается в обрамлении окна уплотнительным контуром и специальными нащельниками, в то время как между покрытием слухового окна и ската используются стандартные методы выполнения кровельных примыканий — коньки и ендовы.

С другой стороны, мансардное окно обеспечивает полноценное освещение, к нему также предъявляются высокие требования по энергосбережению, что для обычного слухового окна зачастую не важно

Назначение и функции

Но для чего тогда нужно слуховое окно? Чтобы ответить на этот вопрос, следует рассмотреть теплотехническую модель кровли и чердачного перекрытия в летний и зимний период.

 В холодное время года, когда здание отапливается изнутри, через перекрытие проникает некоторое количество тепла и водяного пара. Чердак, эксплуатируемый в холодном режиме, выступает в роли герметичного шлюза, устраняя воздействие ветра на контур теплозащиты и немного повышая температуру наружного воздуха.

Однако попадание пара в замкнутое пространство не проходит бесследно: влага намерзает на несущей конструкции и изнаночной стороне кровли потому что не имеет возможности улетучиться во внешнюю среду.

Благодаря слуховым окнам в чердачном помещении поддерживается умеренный воздухообмен с улицей без интенсивных потоков, поэтому общий тепловой режим крыши изменяется не слишком сильно, но образования инея не происходит.

Летом слуховое окно способствует активной вентиляции подкровельного пространства и охлаждению чердачного перекрытия. Такой эффект может казаться несущественным, однако история знает немало примеров, когда слуховые окна оказывались невероятно полезными.

Один из таких — переоборудование крыши московского Манежа, где методом врезки слуховых окон была устранена порча отделки потолка верхнего этажа от перегрева. Существует мнение, что название окон произошло от фамилии мастера, руководившего бригадой кровельщиков, задействованной на этом проекте.

Следует отметить, что наличие слуховых окон позволяет обустроить тёплый чердак, который остаётся герметичным в зимнее время и проветривается летом. Кроме того, через слуховые окна в чердачное помещение попадает достаточное количество света для обследования перекрытия и стропильной системы. Также через слуховые проёмы имеется доступ на поверхность крыши.

Особенности устройства

При устройстве слухового окна в крыше нужно учитывать три важнейших нюанса: высота врезки, связь со стропильной системой и примыкание кровельного покрытия. С высотой врезки все просто: в области мауэрлага находится нерационально используемый объём подкровельного пространства, поэтому в большинстве случаев выгодно, чтобы низ проёма располагался на уровне пола чердака.

Однако если крыша имеет длинный карнизный свес или стропильная система стоит на парапете, окно неизбежно будет врезаться на некоторой высоте.

Ширина слухового окна ограничена расстоянием между стропилами. Врезка окна на участке ската, который пересекается стропильной ногой, неизбежно вызывает необходимость усиления несущей системы, установки дополнительных распорок и стоек.

Конечно, существуют крыши с частым шагом стропил и в таких случаях доработка стропильной системы неизбежна, тем не менее, предпочтительнее смонтировать несколько небольших окон, нежели одно крупное.  опубликовано econet.ru

Если у вас возникли вопросы по этой теме, задайте их специалистам и читателям нашего проекта здесь.

Разновидности, конструктивные особенности, применение слуховых окон

Такие оконные конструкции в основном предусмотрены для скатных кровельных конструкций. Мансардные (наклонные) изделия, кроме вентиляционного обеспечения, предназначены для создания в жилом помещении, обустроенном непосредственно под крышей дома, естественного освещения.

Первые оконные конструкции, монтируемые на крыше, предназначались исключительно для проветривания чердака. Сегодня, когда чердаки стали переделывать под жилые комнаты, слуховые окна выполняют дополнительные функции:

• Предоставляют возможность выбраться на поверхность скатных крыш.
• Служат для проветривания чердачного, мансардного помещения, обеспечивают в них естественное освещение.
• На небольших чердаках с низким расположением крыши слуховые окна дают возможность увеличить пространство. Если стены начинаются от пола, одновременно к оконным проемам облегчается подход.
• Мансардные варианты придают кровле особой привлекательности, необычности, и также позволяют сделать оригинальную планировку жилого помещения под кровлей.

Разновидности конструкций слуховых окон

Тип слухового окна подбирается в зависимости от конструктивных особенностей самой крыши:

• стандартные для плоской кровли;
• треугольные, односкатные четырехугольные;
• четырехугольные для двускатных крыш;
• для вальмовой крыши;
• панорамные для трапециевидной кровельной конструкции;
• мансардные;
• круглые, полукруглые;
• выполненные полностью из стекла;
• прочие варианты.

Применение

• Основная функция слуховых окон – проветривание нежилых чердачных помещений, чтобы предотвратить гниение деревянных элементов кровельной конструкции.
• Они также применяются как аварийный выход, для проведения ремонтных работ на крыше.
• Если чердак переоборудован под жилую комнату, тогда окна слуховые используются для естественного дневного освещения. По утверждениям специалистов такие проемы меньше пропускают света в отличие от мансардных окон (проникновению солнечных лучей внутрь помещения мешают боковые стенки).

Варианты кровельных окон

Смотровые окна можно монтировать практически на любые тип крыш: одно-, двускатные, ломаные и пр. Существует множество вариантов сочетания кровельных конструкций с оконными проемами разных размеров, геометрических параметров. Размещать их можно и на самой поверхности кровли и на фронтоне.

• При подборе слухового окна для плоской крыши, в конструкции на чертеже стоит учитывать необходимость обустройства водостока дополнительными желобами. Скат крыши в данном случае должен быть под уклоном порядка 5-15º.
• Оконные конструкции четырехугольной формы для одно-, двускатных кровель конструктивно аналогичны изделиям для плоской крыши, но кровельные скаты должен быть под уклоном 15º и более.
• Треугольные варианты часто используют для кровель дач, загородных домов. Здесь скаты заменяют боковые стенки. В такой ситуации при установке получается меньше стыков, соответственно меньше поступает света в чердачное (мансардное) помещение.
• Достаточно привлекательными являются окна круглой формы, придают общему внешнему виду сооружения необычности.
• Интересный вариант – зенитный фонарь. Отличается внешним видом, собственными эксплуатационными характеристиками. Здание в результате становится визуально гораздо легче, воздушнее, в комнату проникает большое количество естественного света.
• Мансардные варианты могут крепиться между стропилами. Они применяются при уклоне ската 15-20º. Но они создают преграду для водного потока, поэтому их устройство характеризуется достаточной сложностью. Самостоятельно сделать такую оконную конструкцию практически нереально, поэтому лучше заказать специалистам.

Слуховое окно на крыше размеры. Конструкция слухового окна на крыше

Слуховое окно на крыше обустраивают обычно для обеспечения вентиляции на чердаке или мансарде.

Кроме того, они служат также для создания красивого внешнего вида кровли и всего дома.

Мансардное или слуховое окно – это рама со стеклом, которая встроена в плоскость кровли.

Оно может иметь самые разнообразные формы и конструкции, благодаря чему облик всего дома становится оригинальным и неповторимым и здание обретает свой собственный стиль.

Какими бывают слуховые окна?

Виды слуховых окон определяют по форме крыши над окном и конструктивным особенностям:

• с плоской крышей
• четырехугольное односкатное
• с вальмовой крышей
• треугольное
• четырехугольное с двускатной крышей
• панорамное с крышей трапецией
• мансардное
• круглое или полукруглое
• полностью стеклянное и много других вариантов.

Слуховые окна на крыше служат для проветривания помещения, в котором никто не живет, чтобы все деревянные конструкции не подвергались гниению.

Их используют в качестве двери на крышу для ремонта и обслуживания, а также как аварийный выход при пожаре и других происшествиях.

Если же на чердаке у вас находится жилое помещение, то конструкция слухового окна служит для освещения.

Правда специалисты утверждают, что такие проемы пропускают в дом намного меньше солнца, чем мансардные, так как боковые стенки препятствуют попаданию света внутрь.

Устанавливать их можно на крыше практически любой конструкции – односкатной, двускатной, четырехскатной, ломаной, многощипцовой.

Возможны самые разнообразные варианты сочетания крыши дома с видом проема, а размещаться оно может как на самой крыше, так и на фронтоне.

Если вы выбрали для своего дома вариант с плоской крышей, то следует учитывать, что такое устройство должно быть оснащено дополнительными желобами для стока.

Поэтому кровлю нужно сделать под уклоном примерно от 5 до 15º.

Вариант четырехугольной формы с двускатной и односкатной крышей схож по устройству с окном с плоской крышей, но угол уклона скатов должен составлять от 15 º.

На кровле частных домов и дач часто попадаются треугольные варианты. Вместо боковых стенок у него скаты.

Так можно его монтировать с меньшим количеством стыков, но и света в помещение будет попадать значительно меньше.

Очень интересно смотрится вариант округлой формы. Оно делает внешний облик дома очень необычным.

Наиболее интересным вариантом как в плане функциональности, так и внешнего вида, является слуховое окно в виде зенитного фонаря.

Оно делает дом визуально легче и воздушнее, а солнца в комнаты пропускает очень много.

Мансардное окно крепится также между стропилами. Используют их на скатах 15 #8212 20º. Это преграда для потоков воды, поэтому устройство такого варианта очень сложное.

Изготовление данного изделия своими руками практически невозможно, поэтому лучше всего заказать готовые деревянные или пластиковые окна у специалистов.

Готовые изделия от производителей имеют специальный оклад, который при открывании защищает помещение от попадания воды.

Проектирование слухового окна

Прежде чем создать чертеж вашего будущего слухового окна, следует ознакомиться с требованиями СНиП, так как выполнение строительных норм для устройства слухового или мансардного окна своими руками необходимо.

Придерживаясь этих требований, вы получите надежное и долговечное изделие, с мощными эксплуатационными параметрами.

Основные требования СНиП к слуховым окнам:

• Установка возможна, только если крыша имеет угол наклона от 35º
• Надстройки нужно размещать на четко ограниченном расстоянии от наружных стен
• Створки должны быть не меньше размера 0,6 на 0,8 м, то есть размер проема должен составлять минимум 1,2 на 0,8 м.
• Если вы хотите сделать проем с вальмовой крышей, то он не будет продолжать стену дома.

Что касается материалов, для обшивки используют медь, металлические листы, черепицу. Некоторые варианты могут иметь свою кровлю, выступы, водосточные желоба.

Если в крыше сделан очень большой проем, то он может служить балконом.

Исходя из того, какие параметры вашего дома, зависит и то, какие виды слуховых окон вы сможете сделать.

Каркас слухового окна

Когда вы определили размеры вашего проема, следует разработать чертежи будущего изделия. Оно должно не только выполнять свои функции, но и украшать фасад дома.

Специалисты утверждают, что общая ширина слуховых отверстий должна быть больше половины ширины мансарды.

После того, как вы составили чертеж, можно начинать устройство изделия своими руками. Изготовление нужно начинать тогда, когда устанавливается несущая система крыши всего строения.

Сборка каркаса слухового окна

Особое внимание следует уделять стропилам под слуховыми окнами. Часто их делают такого же сечения, как и остальные стропила, однако нередко они несут нагрузку в 1,5 раз больше, чем промежуточные стропила

Кроме повышенной нагрузки, оставляют без внимания и то, что разделка их концов под шип и отверстия креплений для стоек слухового окна в значительной степени ослабляют сечение стропил под этими окнами. Ослабленная стропильная нога больше прогибается, кровля получается неровной.

Слуховые окна устанавливаются в деревянный каркас, выступающий над склоном кровли. Каркасы поднимают в вертикальное положение в виде готовой целой стены или большей части стены, затем скрепляют одну с другой и укрепляют на своих местах.

На столе циркулярной пилы собирают в готовом виде достаточное количество каркасных стоек (рис.6 поз.20) стеновых деталей слухового окна. Стойки переносят на рабочее основание всегда в количестве, необходимом для сборки одной стены.

В каркасах стен, в том числе и слухового окна, имеются три типа обвязки:

• нижняя и верхняя обвязка (рис.6 поз.22),
• а также обвязка, объединяющая стены (рис.6 поз.2) и укрепляющая конструкцию.

Доски или планки обвязки (рис.6 поз.2 и поз.22) всегда изготовляют из длинной древесины, так как стык ослабляет конструкцию.

При сочленении частей каркаса используют почти исключительно торцевые гвоздевые соединения. Об этом необходимо помнить, когда определяется порядок сборки.

Сборку каркаса слухового окна начинают с установки нижней обвязки (рис.6 поз.2) на основную линию стропил (рис.6 поз.1) крыши, указывающую внутренние края и край дальней стены таким образом, что будущий нижний край основной обвязки (рис.6 поз.22) идёт по той же линии.

Варианты устройства каркасов для слухового окна с односкатной и двухскатной крышей показаны на рис.6.

Когда стена слухового окна (рис.6 поз.20 и поз.22) поднимается в вертикальное положение вокруг этой линии, она попадает на правильное место. Нижняя обвязка (рис.6 поз.22) крепится точно по этому месту стропил (рис.6 поз.1) вспомогательными гвоздями наискось.

После того, как верхняя и нижняя обвязки (рис.6 поз.22) готовы, на них одновременно переносятся места установки стоек (рис.6 поз.20) и проёмов.

Тщательному изготовлению обвязок (рис.6 поз.22) и аккуратному переносу размеров стоек (рис.6 поз.20) следует уделить ОСОБОЕ ВНИМАНИЕ, так как от этого зависит успешное выполнение следующих этапов работы. Этапы работ при строительстве деревянных стеновых каркасов слухового окна:

Этапы работ при строительстве деревянных стеновых каркасов слухового окна:

1. разметка стен по месту;
2. изготовление стеновых обвязок;
3. изготовление вентиляционных и оконных коробок;
4. сборка стенового каркаса;
5. обшивка стенового каркаса;
6. подъём стеновых каркасов в вертикальное положение и крепление стены разной высоты;
7. крепление балок крыши, стыкующихся со стенами;
8. пригонка и крепление вентиляционных решёток и оконных рам.

На месте оконного или дверного проёма доски нижней обвязки (рис.6 поз.22) продолжаются без их обрыва. Они отпиливаются только после того, как стены уже будут стоять в вертикальном положении и будут закреплены.

Оконная рама слухового окна и жалюзийные вентиляционные решётки устанавливаются в оконную и жалюзийные коробки, закрепленные на стойках к стропилам и обрешетке деревянного каркаса, после выполнения обшивки каркаса досками и листовой сталью.

Чтобы избежать проникновения осадков между стенками слухового окна и крышей дома устраивают воротники из кровельной стали. Напуск штучного покрытия на покрытие по листовой кровельной стали должен быть не менее 150 мм.

Чтобы избежать проникновения осадков, между листами  укладывают пеньковый жгут, пропитанный дёгтем, или ленту из пенополиуретана, пропитанную битумной мастикой. Выполняя эти работы, устраивают хорошую вентиляцию чердака, иначе на внутренней поверхности кровли конденсируется пар, вызывающий гниение древесины обрешётки и стропил.

Венчает слуховое окно конёк такой же формы, как и на всей крыше. Коньки и ребра крыш покрывают деталями заводского изготовления У-образной формы, ширина каждой из сторон которых составляет 200 мм.

Узел устройства конька крыши из шиферных коньковых деталей для слухового окна показан на рис

При применении коньковых упрощенных деталей (рис.8 поз.8) в асбестоцементных кровлях следует предусматривать заполнение впадин между волнами цементным раствором кл. ВЗ,5 (марки М-50) на длину 150 мм.

При отсутствии коньковых деталей заводского изготовления стыки коньков и рёбер перекрывают колпаками, изготавливаемыми из листовой стали. Покрытие производится по рубероиду.
