Станок для производства блоков: виды оборудования, последовательность изготовления

Шлакоблок: виды, размеры, состав

Шлакоблок – это искусственный камень прямоугольной формы и строго определенных размеров. Вид и размеры шлакоблока зависят от назначения. Чаще всего, это блок с технологическими пустотами (около 30% объема), обеспечивающими относительно небольшой вес и снижающими теплопроводность материала.

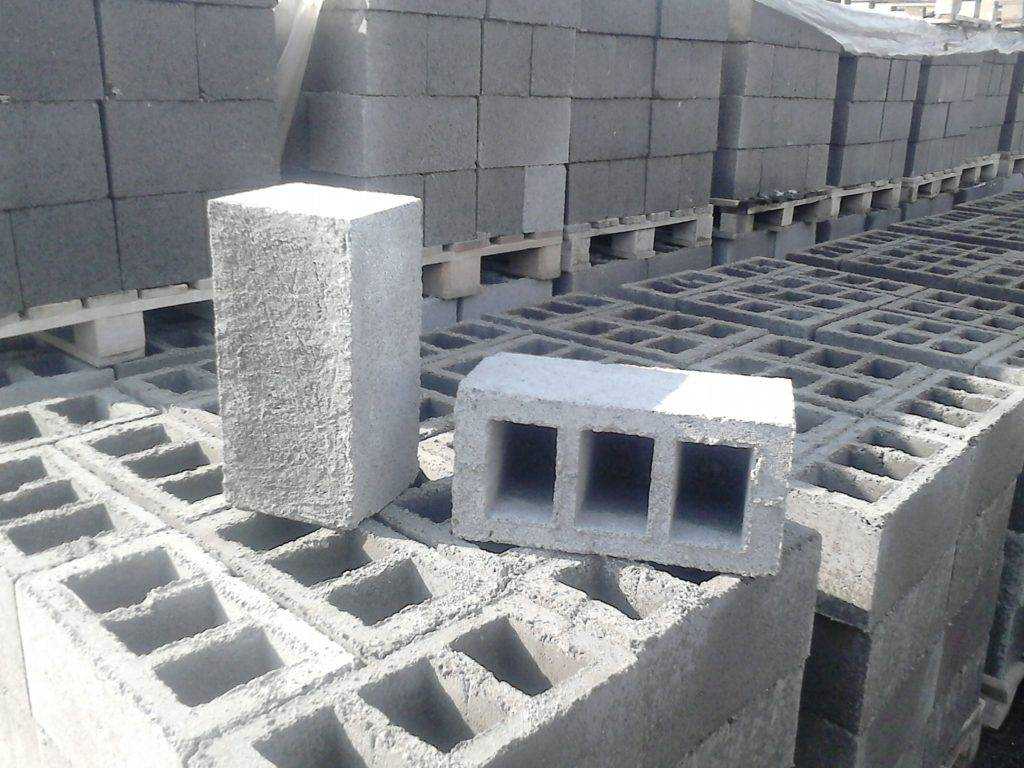

Шлакоблок рядовой

В зависимости от назначения, шлакоблок бывает:

пустотелым или монолитным;
целым или половинным;
рядовым или лицевым;
несущим или перегородочным.

Декоративный (лицевой) шлакоблок может быть разных цветов, поверхность с лицевой стороны бывает колотая, рваная, рифленая, шлифованная. Материал используют, как правило, для строительства декоративных изгородей

Несколько основных размеров блока и вес:

рядовой стандартный 390х190х188 мм, вес 20 – 28 кг;
рядовой половинный 390х120х188 или 390х90х188 мм; вес 10 -14 кг;
перегородочный 390Х120Х188 мм, вес 10 -15 кг.

Материалы для производства шлакоблока

В состав шлакоблока входит вяжущее, наполнитель и вода. Название блоку дал доменный шлак, который был когда-то в избытке и использовался как заполнитель. Сегодня шлак встречается нечасто, а в качестве наполнителя шлакоблоков используют:

гранитный отсев;
кирпичную крошку;
щебень мелкий;
речной гравий;
песок;
давленый керамзит;
глину;
древесные опилки.

Вяжущее – цемент марок 300 – 600. Марка цемента зависит от требуемой прочности блока – чем выше марка, тем плотнее камень.

Гранитный отсев

Характеристики шлакоблока. Преимущества промышленного производства

Строго определенной рецептуры изготовления шлакоблока не существует, поэтому характеристики его непостоянны. В зависимости от наполнителя шлакоблок имеет:

Плотность (750-1 450 кг/см 3 ).
Прочность М30 – М150.
Коэффициент пустотности в среднем 0,3, не более 0,4.
Коэффициент теплопроводности 0,27 – 0,65 Вт/м 2
Срок службы (зависит от климатических условий) 30 – 150 лет.

Главное отличие промышленного производства шлакоблока – обработка сформованного камня в пропарочной камере. За сутки при температуре 80–100 о С и влажности до 100% материал набирает до 70% максимальной прочности и может сразу использоваться в строительстве. Прочностные характеристики у заводского шлакоблока примерно вдвое выше, чем у домашнего. Но материал, сделанный на станке для шлакоблоков своими руками, значительно дешевле и также вполне пригоден для строительства.

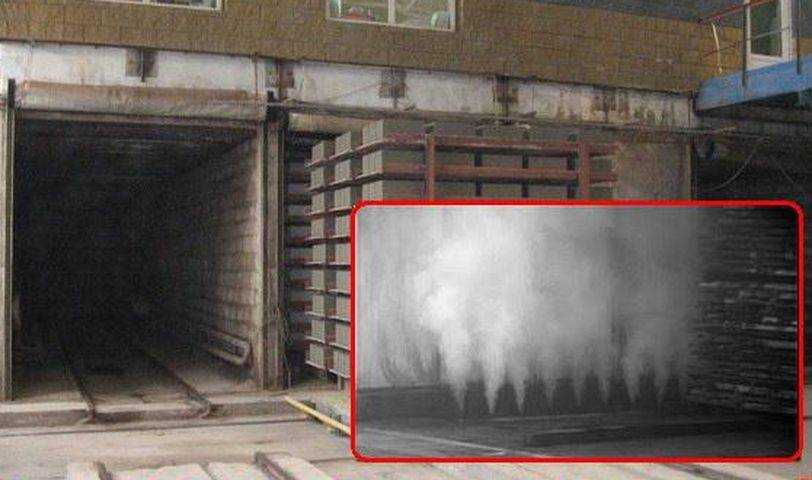

Пропарочная камера

Как сделать шлакоблок дома

Принцип производства шлакоблока прост – это заливка бетонной смеси в опалубку:

Для приготовления рабочей смеси перемешивают цемент, наполнители и воду. Наполнители предварительно просеивают для удаления крупных и инородных фрагментов. Объем воды не должен быть слишком большим, чтобы смесь имела полусухую консистенцию (на профессиональном сленге ‑ «гарцовка»). Пример типичной пропорции для шлакоблока повышенной прочности: наполнитель – 7 частей, крупнозернистый песок – 2 части, гравий средней фракции или гранитный отсев – 2 части, полторы части цемент, и 3 воды.
Форма (матрица) загружают рабочей смесью, максимально уплотняют вибропрессованием или набивкой. После уплотнения смесь досыпают до нужного объема и повторно уплотняют.
Сформированный блок аккуратно освобождают из формы.
Сушат шлакоблок в естественных условиях. Через сутки блоки можно аккуратно переместить с площадки формования на место складирования, через 5–7 дней блоки будут готовы к использованию в строительстве. Использование пластификатора позволяет ускорить твердение – уже через 6–8 часов шлакоблок можно перемещать на склад. Максимальную прочность блоки приобретают через месяц, предпочтительные условия – высокая температура и влажность.

Из чего делают шлаковые блоки

Если речь идет о составе, из которого делаются блоки, то первое, что приходит на ум – естественно, шлак. Это типичный заполнитель строительных блоков.

В 99% случае используется брус, будучи самым дешевым (точнее бесплатным) из материалов, он всегда привлекал внимание. В качестве наполнителя часто используется и измельченный кирпич, и деревянные опилки, незаменимые в изоляции, и отходы металлургической промышленности, остающиеся после сжигания угля. Но самым качественным считается материал, сделанный из керамзита, согласно пропорции раствора для кладки шлакоблока

Это заполнитель, который занимает больше 50% объема шлакоблока, остальное распределяется между дополнительными веществами:

Но самым качественным считается материал, сделанный из керамзита, согласно пропорции раствора для кладки шлакоблока. Это заполнитель, который занимает больше 50% объема шлакоблока, остальное распределяется между дополнительными веществами:

песком;
цементами;
водой;
другими компонентами.

Бывает и так, что материалу требуется придать дополнительную прочность. Тогда в состав раствора для шлакоблока добавляется пластификатор, как связующее вещество, придающее материалу устойчивость.

Важно! Собираясь делать шлакоблоки в домашних условиях, обратите внимание, что пластификатор для шлакоблоков отличается от других, к примеру, тех, которые добавляются к составу жидких обоев и т. п

1 Технология производства шлакоблока

Все мелкие изготовленные из бетона строительные изделия, такие как строительные блоки, тротуарная плитка, бордюры, вазоны, фигурные отделочные элементы, и тому подобные конструкции, производятся посредством вибропрессования.

В промышленном масштабе производство шлакоблок реализовывается с помощью крупногабаритного дорогостоящего оборудования, способного изготавливать за короткий промежуток времени большое количество изделий.

Самодельные станки для шлакоблоков пользуются популярностью не только для изготовления керамзитобетонных и железобетонных изделий, в быту они широко применяются для изготовления шлакоблоков – максимально дешевого строительного материала, который может использоваться для строительства любых одноэтажных зданий.

Давление, как правило, осуществляется с верхней стороны движущимся блоком, в то время как боковые неподвижно зафиксированные стенки выступают контуром, определяющим форму будущих блоков.

Вибрационное воздействие создается посредством обычного электромотора, и передается на обрабатываемый материал через боковые металлические стенки. Данная технология производства дает возможность максимально уплотнить материал, что позволяет добиться оптимальных прочностных характеристик готовых изделий.

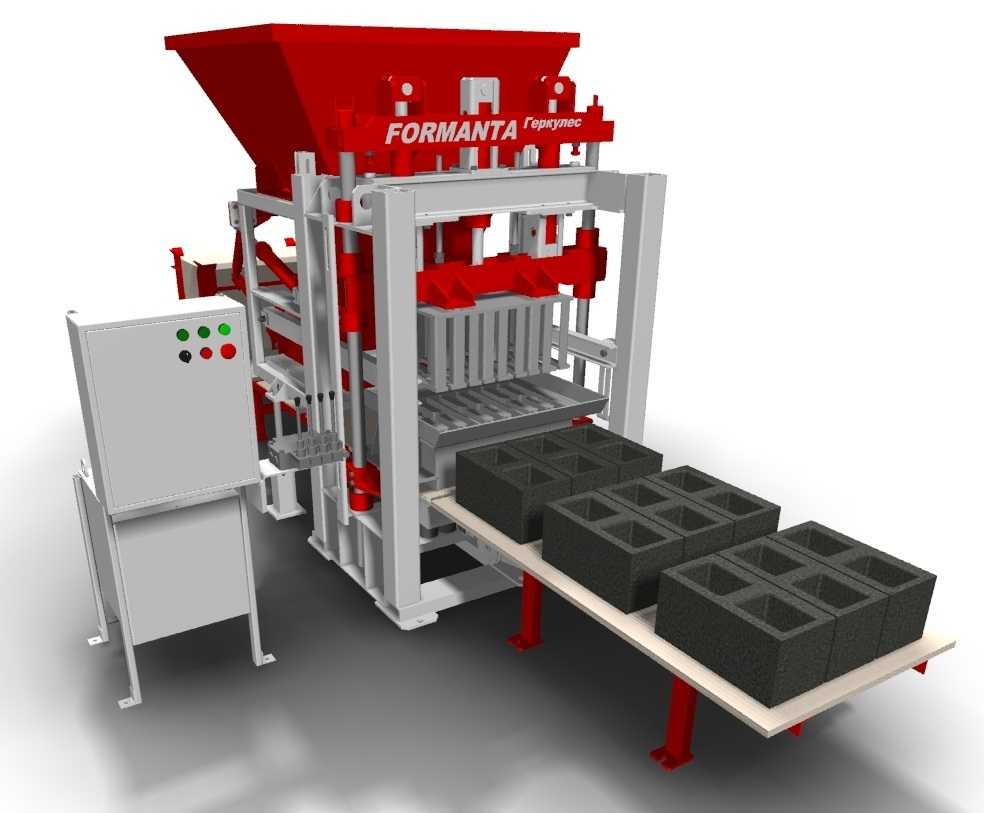

Промышленный крупногабаритный агрегат для производства шлакоблоков

Как уже было сказано, станки для шлакоблоков нередко используются для производства шлакоблоков и теплоблоков. Шлакоблоки – это строительные конструкции, которые изготавливаются из цементной смеси, в которую добавляются разнообразные примеси.

Как правило, это доменные шлаки, не содержащие уголь и золу, но не редко для изготовления шлакоблоков своим руками в бытовых условиях используется кирпичная крошка, щепа, керамзит, щебенка, либо опилки.

Конструкция блоков зависит от того, какая виброформа применялась для их изготовления. Самодельные мини станки для шлакоблоков, как правило, обладают круглыми внутренними перегородками, позволяющие сделать шлакоблоки с отверстиями соответствующей формы.

Касаемо теплоблоков – это конструкции, созданные из керамзитобетона, обладающие внутренним слоем из твердого теплоизоляционного материала – пенополистирола, пенопласта, либо минеральной ваты высокой плотности.

Изготовление теплоблоков требует наличия специальной модификации вибростанка, которая обладает двусторонней матрицей, в середине которой предусмотрено свободное пространство для размещения теплоизоляционного материала.

1.1 Виды вибростанков

Все вибростанки можно условно разделить на две основные категории – классический вибропресс (такие станки для шлакоблока, как Марс, Дракон и т.д.), и вибростолы для шлакоблоков.

Вибропресс БУЛАТ-М применяется для производства тротуарной плитки, бордюра, шлакоблока, фактурного блока и керамзитоблока

Вибростолы как правило используются для производства шлакоблоков, либо тротуарной плитки.

Они обладают предельно простой конструкцией, которую без проблем можно изготовить своими руками, более того, разнообразных вариаций изготовления вибростолов огромное множество (например Марс или станки для шлакоблока производства Китай) – можно даже сделать собственный вариант вибростола, который будет наилучшим образом соответствовать требованиям вашего производства.

Промышленные (Китай) и мини самодельные вибростолы в домашних условиях делаются из металла. По сути, они представляют собою обычный стол, на углах которого, между рамой и столешницей расположены пружины, обеспечивающие равномерное распределение вибрации.

За создание вибрации отвечает вибромотор, либо переделанный электродвигатель, в случае изготовления вибростола своими руками, который монтируется на нижнюю поверхность столешницы.

Вибропресс обладает более сложной конструкцией – он состоит из пуансонной рамы (ручки), которая управляет прижимной рамой, рабочей матрицы и вибродвигателя.

Как правило, промышленные и самодельные вибростанки в домашних условиях оборудуются колесами, что обеспечивает им мобильность перемещения по стройплощадке

Это крайне важно, поскольку производство теплоблоков, шлакоблоков, керамзитобетонных и железобетонных строительных изделий в пропорции нередко выполняется прямо на рабочем месте

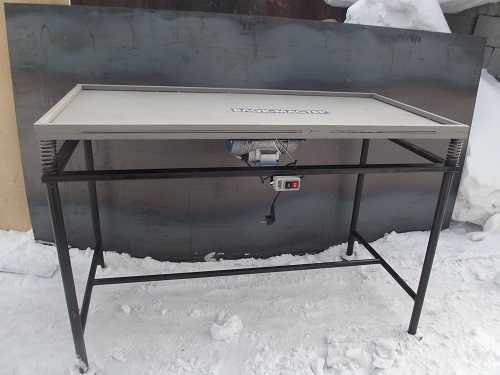

Классическая модель вибрационного стола

Оборудование для производства шлакоблока

Производство шлакоблока на специальном оборудовании не составит большого труда. Процесс отлива на станке для производства шлакоблоков происходит следующим образом:

Подготавливается рабочая смесь, состоящая из цемента, воды и наполнителей. Последние необходимо пропустить через сито, удаляя крупные ингредиенты. Вода не должна полностью заполонить раствор, наполнитель держится на полу в сухом состоянии. Консистенция выбирается самостоятельно, в зависимости от типа производства.
Смесь загружается в форму, уплотняется набивкой или специальным прессом для шлакоблока. В процессе необходимо следить за количеством смеси, при уплотнении она сжимается.
После чего, приготовленный формы блок изымается из формы.

Автоматическое производство шлакоблоков

Процесс сушки происходит в естественных условиях, через 24 часа возможно перемещать готовый материал на склад. Использование в строительстве доступно в течении неделе после производства, полное затвердевание наступает в течение месяца. Специальные добавки позволяют ускорить процесс затвердевания, максимальная влажность и прямые солнечные лучи позволять твердеть шлакоблоку быстрее.

Существует множество конструкций, оборудования, станков для производства шлакоблоков. Самостоятельно изготовить станок представляется возможным при использовании следующих элементов:

подготовленная шлакоблочная матрица для формовки раствора;
необходимые материалы и инструмент;
вентилируемое помещение с выравненным полом.

Предлагается множество разновидностей конструкций станков для изготовления своими руками, чертежи которых, доступны на просторах сети

Важно перед изготовлением подсчитать необходимые объёмы производства, для собственных нужд достаточно произвести оборудование простого типа

Небольшой объем производиться изготовленной вручную матрицей. Материал может быть любой доступный – от твердых пород дерева до листового металла. Такой процесс требует утрамбовки материала вручную. Шлакоблочные станки имеют модификацию с вибромотором, который значительно сохранит трудовые затраты при производстве, ускорит процесс. Включенный электродвигатель с вибро конструкцией на несколько секунд позволяет заполнить объём в формы, досыпая вовремя наполнитель.

Для того, чтобы изготавливать продукт не только в использовании собственных нужд, понадобится полноценный станок для шлакоблоков. Конструкция потребует наличия в арсенале следующих инструментов:

углошлифовальная машинка;
сварочный аппарат;
инструмент для разметки.

Согласно чертежам, конструкция сваривается и обрабатывается болгаркой. Устройство станка для изготовления шлакоблоков может содержать вибромотор, прикрепленный в нижней части. Для удобства выводится пульт управления и зажимной механизм.

Форма станка

Заливка подготовленной смеси производится в форму. Шлакоблочный станок, изготовленный своими руками, требует правильно размеченной формы при заливке, открытая полость готового продукта имеет в составе 30% площади. Материалы формы:

металлический уголок;
стальной лист 5 мм;
трубы диаметром 8 см.

Формы шлакоблочного станка

Каркас формы приготавливается из листового металла, разметка производится в соответствии с двойным размером детали. На подвесных пластинах устанавливаются трубы для заполнения технологических пустот блоков, края станка закрываются. Роль пластин в виде ограничителя, который выступает при работе устройства вибрирования. Крышка изготавливается под форму с отверстиями, диаметр которых должен быть немного больше самих труб. Ручки, установленные с разных сторон служат для подъема и опускания механизма.

Бизнес план производства шлакоблоков

Приобретаем необходимое оборудование для производства шлакоблоков на мини заводе:

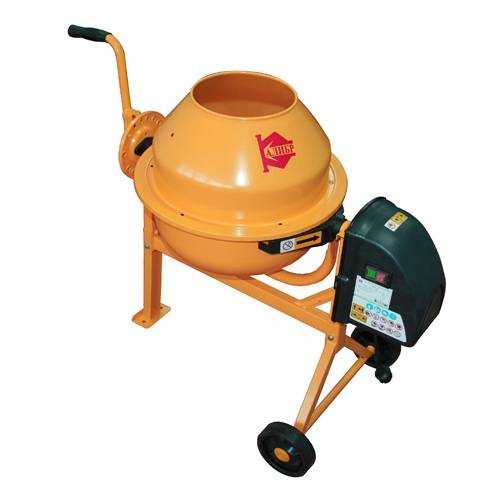

бетономешалка (бетоносмеситель) – 6 280 рублей;
универсальный вибростанок – 90 000 рублей;
тачка строительная – 1800 рублей;
лопата – 500 рублей.

БетономешалкаВибростанок

Стоимость оборудования (общие капитальные затраты) будет составлять 98 580 рублей.

Указанный вибростанок для производства шлакоблока многофункционален, он позволяет изготавливать тротуарную плитку, бордюрные и перегородные камни. Поэтому впоследствии можно переквалифицироваться на производство данных изделий, не затрачивая дополнительные средства. Но возможно и приобретение передвижной виброустановки исключительно для шлакоблочного производства.

Ее стоимость составляет 48 000 рублей.

Ежемесячные переменные затраты на исходное сырье составят 32 800 рублей:

10 кубических метров отсева – 2800 рублей;
10 мешков цемента – 30 000 рублей.

А годовые затраты соответственно будут составлять 393 600 рублей.

С помощью данного оборудования, можно за 1 день изготавливать 600 штук готовой продукции. На первых порах будет достаточно двух работников: один будет приготавливать смесь в бетономешалке и подвозить ее к станку, а второй – заниматься непосредственным изготовлением блоков. С каждым новым работником производительность за 1 смену будет увеличиваться на 300 штук. Кроме этого, нужно приобрести производственное помещение со строительной площадкой и местом для складирования готовых изделий. Это может быть гараж, или участок земли под открытым небом, навесом и т.д. Ежемесячная аренда площадки – 10 000 рублей, годовая – 120 000 рублей.

Определим себестоимость одного шлакоблока

Приблизительный вес одного шлакоблока – 20 кг. Самым распространенным методом его изготовления является использование 5 частей отсева и по одной части цемента и воды. Следовательно: 5+1+1=7, а 20 кг/ 7 = 2,85 – вес одной части.

1 кг отсева будет стоить 0,28 руб.

1 кг цемента – 6 рублей.

Цена 1 кубического метра воды – 26, 75 руб., а соответственно 1 литра – 0,26 руб.

Расход материала на 1 единицу изготовленного изделия:

Отсев: 5 частей х 2,85 х 0,28 = 3,99 руб.

Цемент: 1х2,85х6=17,10 руб.Вода: 0,26х2,85=0,74 руб.

Электричество: 8 часов х 2,51 кВт/ч х 0,5 кВт = 10,04/600 = 0,02 руб.

Оплата труда рабочим – 2 руб.

Следовательно, себестоимость одного шлакоблока будет составлять 23,85 рублей, в то время как средняя рыночная цена составляет 40 рублей. Заработная плата двум работникам – 30 000 рублей ежемесячно.

Подсчитаем годовой размер прибыль при условии полной реализации изделий.

Объем изготовленных шлакоблоков: – 600 х 22 рабочих дня = 13 200 шт./месяц х 12 месяцев = 158 400 штук х 40 руб. = 6 336 000 рублей.

Валовая годовая прибыль (выручка — себестоимость) – 6 336 000 руб. – 3 777 840 руб. = 2 558 160 рублей.

Общие расходы (капитальные затраты+ оборотные затраты)= 972 180 рублей.

Прибыль до налогообложения (валовая прибыль – общие расходы)= 1 585 980 рублей.

Чистая прибыль (после уплаты единого налога — 15%) = 1 348 083 рублей.

Рентабельность производства шлакоблока (чистая прибыль/выручка) будет составлять 52,6 %.

Сбыт готовой продукции

Главным преимуществом реализации шлакоблока является его низкая себестоимость и доступность составляющих компонентов. Поэтому и цены на этот строительный материал будут ниже, чем на кирпич, пенобетон и т.д. Конечно, в первое время придется завоевывать рынок, узнаваемость продукции также является немаловажным фактором. К примеру, можно придать блокам фирменный цвет. Но в этом случае немного увеличится себестоимость шлакоблока.

Для рекламы своей продукции можно напечатать листовки и заняться их расклеиванием в частных секторах и местах предполагаемой стройки. Также неплохим вариантом для налаживания спроса является периодическая печать объявления в газете и Интернете, трансляция рекламного видеоролика на телевидении.

Полезное по теме:

как изготовить шлакоблоки в домашних условиях

Классификация в зависимости от типа конструкции

В продаже имеются вибростанки мобильные и стационарные. Первые бывают разборными, транспортируются без дополнительных затрат и не нуждаются в оборудованном месте для работы. Мобильные вибростанки удобно использовать для самостоятельного производства блоков на обширных площадках, там, где требуется постоянное изменение их места пребывания. Стационарные уступают передвижным практичностью.

Какова будет стоимость вибростанка для производства шлакоблоков, зависит от нескольких факторов: количества слепков, получаемых за 1 цикл работы; размеров и типа изготавливаемых камней; серийной линии. Невысокую цену имеют прессы, мощность двигателя которых не превышает 170 Вт. С их помощью выпускается до 20 камней за час. Такие вибростанки оснащены 1-2-х матричной формой. К дорогой полупрофессиональной категории относятся мобильные прессы с ножным управлением, мощностью до 560 Вт.

Технология изготовление станка своими руками

Производство шлакоблоков осуществляется с использованием метода вибропрессования. Форма-матрица наполняется уплотненной полусухой бетонной смесью. Последняя подвергается вибрационной нагрузке, прекращающейся, как только раствор основательно утрамбован. Процесс изготовления керамзитобетонных блоков полностью автоматизирован. Такие вибростанки имеют несложную конструкцию. Если они рассчитаны не на крупномасштабное строительство или продажу блоков в коммерческих целях, то их производство своими руками позволит значительно сэкономить средства.

Самодельный вибростанок состоит из ряда элементов:

Пресс-матрица. Ее функцию выполняет корпус из листового материала.
Асинхронный двигатель, мощностью от 150 до 280 Вт.
Вибрационный механизм.
Форма с образователями пустот. Важная характеристика последних — конусность. Она делается, чтобы сырьевой блок доставался из матрицы без затруднений.
Прижимной элемент-рейка. Давление создается вручную при нажатии на рукоятки.

Методика производства

Чтобы изготовить вибростанок своими руками, в первую очередь подготавливается его чертеж. Придерживаясь точных расчетов, болгаркой раскраивается металлический лист. Затем из полученных элементов сваривается форма без дна, в соответствии с размерами производимых блоков. Все швы делаются с наружной стороны. Рекомендуемые параметры вибростанка — 390х190х188 мм. Большой вес и габариты могут вызывать сильную вибрацию, что является причиной разрушения блоков. Амортизация вибростанка достигается через надрезы, которые выполняются на нижних частях ящика. С торцевых сторон для придания устойчивости к коробу крепятся планки из профильной трубы малого сечения.

Вибратор, функцию которого может выполнить маломощный двигатель от стиральной машины, устанавливается на раму с поддоном. Он дополняется держателями для обеспечения непрерывного контакта с формой-матрицей блока. Монтаж электродвигателя вибростанка осуществляется с соблюдением правил техники безопасности. Для усовершенствования конструкции, он оснащается передвижной платформой, что облегчает использование на строительной площадке.

Особенности эксплуатации

Как только вибростанок для производства блоков готов, следует проверить его работу на практике. Раствор бетона засыпается в матрицу и агрегат включается на 3–5 с. Смесь добавляется до краев формы, после чего поверхность выравнивается шпателем. Включается двигатель вибростанка, одновременно блок прижимается рейкой. Через 10 с керамзитобетонный образец готов. Он выкладывается на резиновый лист, смоченный в мыльном растворе: таким способом лицевая сторона получается гладкой. Сушка длится от 5 до 30 дней.

Стоимость

Можно купить б/у вибростанок для изготовления блоков или выполнить его своими руками. В первом случае ориентируются на цены, в пределах от 4 000 до 10 000 рублей, в зависимости от того, сколько лет эксплуатировался пресс, в каком состоянии находится его двигатель, кто производитель.

Модель вибростанка	Производительность (количество в час)	Мощность вибратора (Вт)	Стоимость, в рублях
1 Икс	25–30	280	15 000
М 310	20–25	170	7 700
М 310-Универсал	25–30	170	9 400
Марс	45–50	280	20 000
Марс 3	80–90	300	22 400
Команч	80–100	560	40 000
Команч-Профессионал	140–170	600	56 000

Способы формовки

Фабричные формы для заготовки шлакоблоков делают из железобетона или стали. Такие детали легко выдерживают вес раствора в большом объеме. Что касается форм, подготовленных своими руками, то они чаще всего изготавливаются из древесины или листов стали. Подобные элементы в большей мере играют роль особой опалубки.

Чтобы сэкономить на сырье и свободном времени, формы в основном собирают без днища. Под них можно подложить простую пленку. Благодаря такому методу можно существенно упростить весь процесс формирования блоков. Нужно помнить о том, что сами формы должны быть сделаны из идеально ровных древесных деталей. Рабочей поверхностью при этом будет выступать бетонная основа, стол с ровной и гладкой столешницей или лист железа, который также не имеет никаких дефектов.

Рассмотрим подробнее, как изготовить форму под шлаковые блоки:

нужно выбрать отшлифованные доски длиной 14 см (ширина должна быть кратной этому параметру);
далее при помощи ножовки нужно отделить отрезки, которые потом будут играть роль поперечных перегородок;
потом понадобится соединить отрезки с продольными элементами, чтобы получился каркас прямоугольной формы;
далее нужно раскроить лист стали или любой другой материал с гладкой поверхностью на отдельные пластинки размером 14х30 см;
во внутренней части получившейся конструкции проделывают распилы, которые будут выступать в качестве пазов, ширина которых равняется габаритам разделяющих планок;
затем отрезки, ответственные за разделение, фиксируют в распилах, создавая форму для изготовления 3 и более шлаковых блоков.

Чтобы получившаяся емкость для затвердевания раствора служила как можно дольше, на завершающем этапе и металлические, и древесные конструкции советуют покрывать краской на масляной основе. Подобная форма подойдет для подготовки шлакоблоков, габариты которых составляют 14х14х30 см.

Делаем шлакоблоки на станке

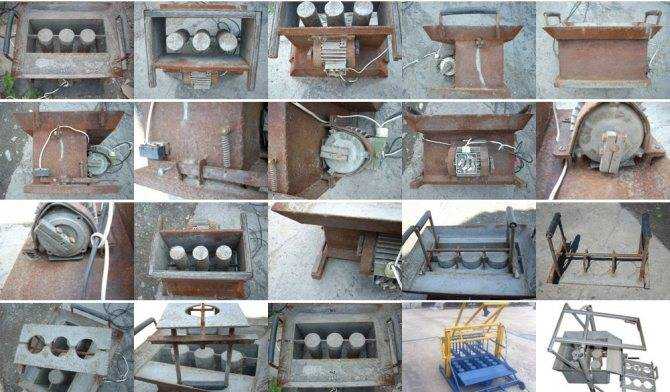

Фото конструкции в разных ракурсах Станок позволяет существенно повысить производительность работы. Оборудование имеет довольно простую конструкцию.

Вибростанок

Собираем станок

Главный элемент самодельного вибропрессовочного станка – форма (матрица) для шлакобетонного раствора. По своей конструкции такая форма является металлической коробкой с внутренними элементами в виде пустот. Ограничители для создания пустот также могут быть съемными.

Станок для шлакоблоков компактный

Набор для работы включает следующие материалы и инструменты:

аппарат для сварки;
стандартный набор слесарных инструментов;
болгарку;
тиски;
листовую сталь толщиной 3мм. Уйдет около 1 м2;
трубу диаметром 7,5-9 см. Нужен примерно 1 м трубы;
металлическую полосу толщиной 3 мм. Понадобится порядка 30 см материала;
электродвигатель мощностью 0,5-0,75 кВт;
гайки;
болты.
Станок для шлакоблоков компактный

Вид сбоку

Вид спереди

Вид спереди

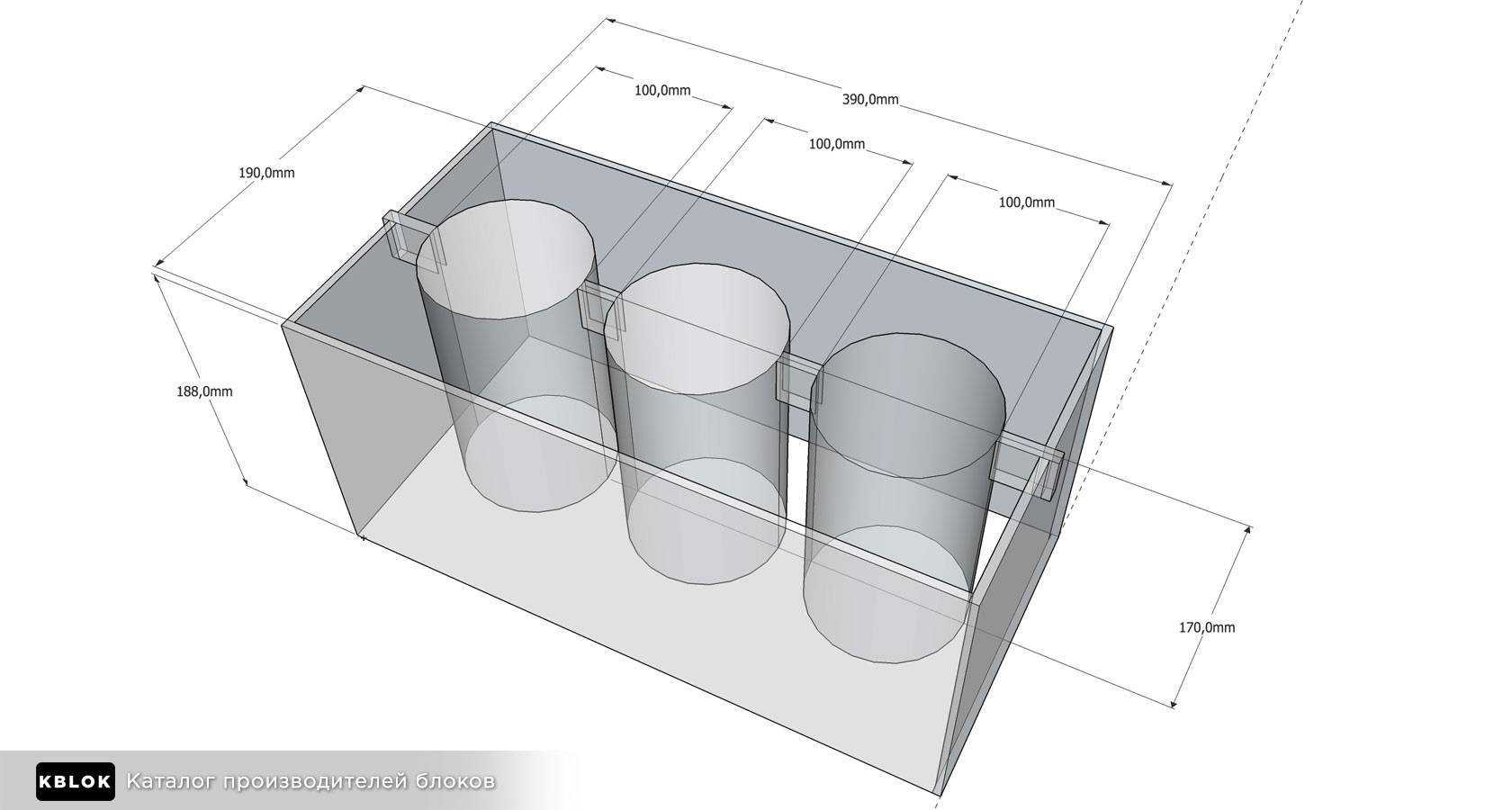

Первый шаг. Изготавливаем форму по размерам будущих блоков. Вырезаем из листовой стали боковые грани матрицы. Будем делать форму сразу на 2 блока. Для этого вырезаем из стали внутреннюю центральную перегородку и закрепляем ее в ящике.

Второй шаг. Определяем высоту элементов для оформления пустот.

Третий шаг. Отрезаем 6 кусков трубы по длине цилиндров-ограничителей для оформления пустот.

Четвертый шаг. Придаем трубам конусную форму. Для этого продольно прорезаем каждый кусок трубы до середины, обжимаем тисками и соединяем с помощью сварочного аппарата. Завариваем каждый конус с обоих краев.

Пятый шаг. Соединяем ограничители в ряд по длинной грани шлакоблока. Добавляем по краям ряда по пластине 3-сантиметровой толщины с отверстиями для скрепления с проушинами.

Шестой шаг. Делаем посередине каждого такого отсека формы пропилы. С обратной грани формы привариваем проушины. Они позволят выполнять временное крепление элементов для создания пустот. Очень удобное решение – можно будет убирать цилиндры и делать монолитные блоки.

Станок для шлакоблоков компактный (пресс сверху)

Пресс станка

Седьмой шаг. Снаружи одной из поперечных стенок навариваем 4 болта для крепежных отверстий вибромотора.

Восьмой шаг. С помощью сварки прикрепляем со стороны загрузки фартук и лопасти по краям.

Девятый шаг. Готовим все элементы конструкции к покраске – зачищаем их и тщательно полируем.

Десятый шаг. Делаем пресс. Он будет иметь вид пластины с отверстиями, повторяющими расположение отверстий в блоке.

Пластину изготавливаем такого размера и закрепляем ее таким образом, чтобы она могла входить вглубь коробки в месте установки ограничителей на 5-7 см.

В завершение остается приварить к прессу ручки, покрыть конструкцию грунтовочной смесью и смонтировать вибромотор.

В подходящий вибромотор можно превратить обыкновенный электрический двигатель. Для этого необходимо приварить на валы двигателя эксцентрики. Сильно заморачиваться не будем – просто приварим болты так, чтобы их оси совпадали. Для регулирования частоты и силы вибрации накручиваем на приваренные болты гайки.

Станок для шлакоблоков компактный

Мотор

Виброустройство

Делаем блоки

Рекомендации по приготовлению раствора приводились выше. Можете использовать стандартный рецепт либо же модифицировать его на свое усмотрение. Главное получить оптимальную вязкость. Ее можно определить «на глаз» — комок смеси должен устойчиво держать форму.

Перед загрузкой смеси смазываем контактные металлические плоскости маслом. Благодаря этому раствор не будет прилипать к железу.

Укладываем готовую смесь в матрицу и приступаем к прессованию.

Устанавливаем наполненные формы на виброплиту и даем ей утрамбовать раствор на протяжении 5-15 секунд. Спустя указанное время добавьте в форму еще раствора, т.к. загруженный ранее неизбежно осядет.

Повторяем процесс, только на этот раз не выключаем виброплиту, пока прижим не достигнет ограничителей. Снимаем форму до момента остановки станка.

Готовый шлакоблок

Даем блокам 1-3 суток на первичную просушку, аккуратно вынимаем их из блоков, раскладываем по ровной горизонтальной поверхности и накрываем полиэтиленовой пленкой. Использовать материал по назначению можно не ранее чем через месяц.

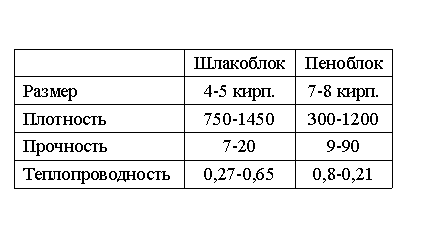

Сравнение характеристик шлакоблоков и пеноблоков

Удачной работы!

Оборудование для изготовления шлакоблоков

Своими руками можно изготавливать шлакоблоки, используя следующие станки и оборудование:

вибростанок универсальный;
бетономешалка;
лопата;
строительная тележка
вибросито.

Оборудование по изготовлению шлакоблоков на небольшое производство легко подобрать в специализированных магазинах. Есть недорогие модели MARS с подъемом матриц вручную, с помощью рычага или 1ИКС. Небольшой станок для шлакоблоков М310 с механизированными операциями хорош для более крупных производств, он изготавливает до 400 блоков за рабочую смену. Еще большую производительность обеспечивают станки для шлакоблоков Дракон и Команч — около 600 штук за смену. Любой из мини-вибростанков для изготовления блоков своими руками работает от электросети 220 В.

Модель	Производительность за 8 часов работы, бл\смену	Мощность, Вт	Вес, кг	Тип
МЗ-10 универсал	До 700	150	От 19	ручной
1 ИКС	До 500	150	От 28	Механико-ручной
MARS-2	До 650	200	От 55	Механико-ручной
Команч Усиленный	До 1500	500	От 190 кг	Механико-ручной
Дракон-4	До 2000	До 1000	От 250	полуавтоматический

Таблица 1. Характеристики вибростанков

При желании своими руками изготавливать блоки наиболее приемлемыми будут модели Дракон-4 или Команч Усиленный. Хотя это достаточно серьезные денежные вложения, они окупятся. Ведь изделия пользуются устойчивым спросом в частном строительстве. Кроме блоков, такое оборудование предназначено для производства тротуарной плитки.

Для собственного строительства своими руками больше других подойдет станок 1 ИКС. Он занимает мало места, недорог, поэтому называется мини-станком. В отличие от более совершенных моделей, на нем изготавливают только шлакоблоки.

Оборудование для производства шлакоблоков в домашних условиях

Изготовление 4 шлакоблоков за операцию	Изготовление 1-го шлакоблока за операцию

Скачать 3D-модель станка	Скачать чертежи станка

Наличие вибрирующего станка позволит сделать шлакоблок более плотным и качественным, избежав образования ненужных пустот. Вибромашина существенно увеличит количество изготавливаемой продукции. Теперь вам не нужно ждать, пока бетонные блоки полностью схватятся, чтобы перейти к производству другой партии.

Вибростанок для производства шлакоблоков своими руками

Лучшим вариантом в домашних условиях является станок сразу на 4 секции. Для того чтобы сделать такую машину, которая позволяет производить около 100 шлакоблоков в час, вам нужно сначала скачать 3D-модель станка:

Сняв мерку, вырежьте детали под будущую форму из листового металла толщиной около 2-ух миллиметров.
Затем листы свариваются между собой таким образом, чтобы получить форму без дна. Высота формы на 50 миллиметров превосходит высоту стандартного шлакоблока. Это делается для того, чтобы раствор можно было вносить сразу, а не добавлять его раз за разом после усадки.
Отдельно вырезаем трубы, равные высоте полученной металлической формы. Они сформируют необходимые пустоты. Заварите отверстия на концах по диаметру, сделав трубу «глухой». Так просохший шлакоблок будет легче доставать.
Цилиндры нужно соединить друг с другом ближе к верху, сохраняя нужное заводское расстояние. Они должны быть крепко приварены к подъемной крышке.
С внешней стороны формы надежно крепим вибромотор. Он обеспечит правильную и быструю усадку раствора. Таким образом производиться процесс вибролитья.

Посмотрев на 3D-модель шлакоблочного станка можно легко разобраться, как он устроен и какой принцип его работы. А размеры модели позволяют беспрепятственно сделать своими руками такое же оборудование по образцу.

В комплекте находиться чертежи станка для производства шлакоблоков своими руками и схемы более простых моделей вибростанков для производства шлакоблока:

Изготовление 2-ух шлакоблоков за операцию	Вибростанок Дракон

Скачать 3D-модель станка	Скачать чертежи станка

Примечание. 3D-модели сохранены в форматах файлов: *.sldasm (расширение 3D-редактора SolidWorks, так же поддерживает бесплатный eDrawings) и *.step (стандарт для обмена 3D-графикой который поддерживают большинство 3D-редакторов, в том числе и бесплатные: FreeCAD, Blender и т.п.).
