Инструкция по самостоятельной шумоизоляции потолка в доме

Технология монтажа изоляции на потолок

Выполнять звукоизоляцию междуэтажного перекрытий лучше всего на стадии возведения жилой постройки.

Шумоизоляция потолка в доме с деревянными перекрытиями делается в такой последовательности:

1. На уложенные в процессе строительства балки перекрытий крепят ленты из резиново-пробковой подложки. Для этого материал нарезают на полосы нужной ширины. Для приклеивания подложки к балкам используют строительные клеи, которые рекомендованы производителем.

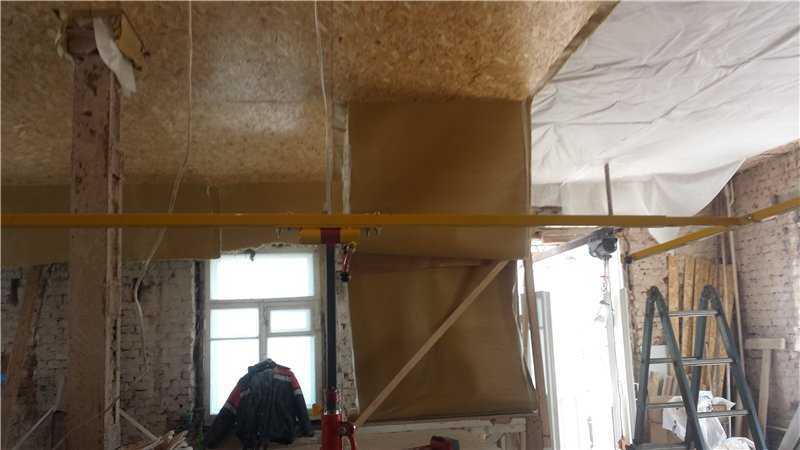

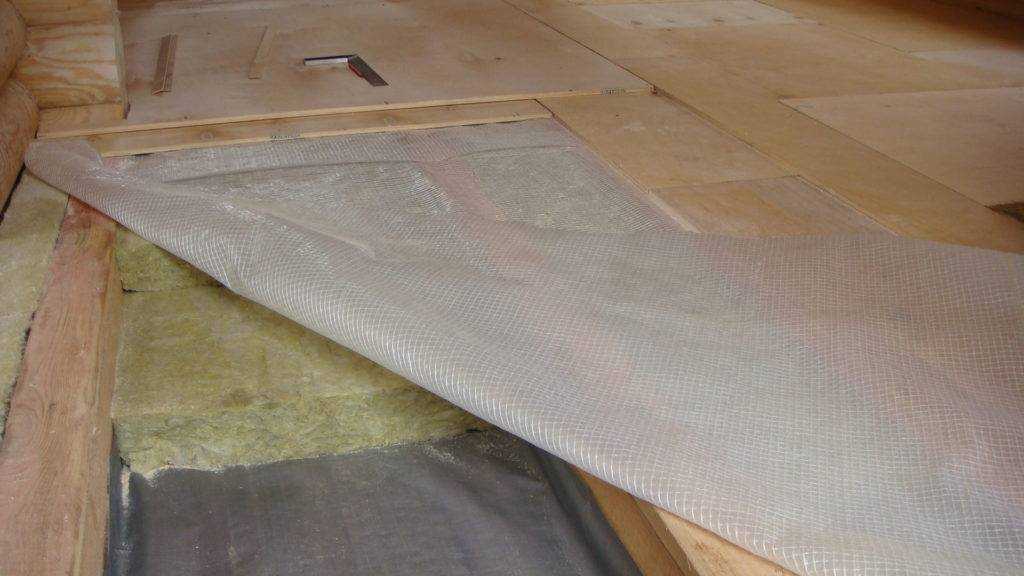

2. Снизу к балкам прикрепляют пароизоляционный материал. Для фиксации используют обрешетку из деревянных реек. Пароизоляцию укладывают с нахлестом соседних полос на 10-15 сантиметров. Стыки проклеивают скотчем, а сам материал крепят к балкам строительным степлером. После этого для дополнительной фиксации сооружают обрешетку с шагом полметра. Для этого используют деревянные рейки сечением 3х5 см. Обрешетка не только фиксирует пароизоляцию, но и служит основой для подшивного потолка, а также будет поддерживать тепло- и звукоизоляционный материал, закладываемый между балками.
3. После этого между несущими элементами перекрытия со стороны верхнего этажа укладывают минеральную вату или другой подходящий звукоизоляционный материал. Для этого плиты нарезают чуть больше шага балок, чтобы они плотно фиксировались между ними без зазоров.

1. Затем к балкам прибивают древесно-стружечные плиты так, чтобы стык соседних листов приходился на середину несущего элемента. Между листами и стенами оставляют небольшой зазор в 2-5 мм для компенсации расширений материала из-за перепадов влажности и температуры.
2. Тонкая подложка из смеси пробки и резины приклеивается по всей поверхности ДСП.
3. Далее укладывают ориентированно-стружечные плиты и привинчивают их шурупами к ДСП через подложку.
4. Сверху по полу из ОСП укладывают выбранное напольное покрытие.

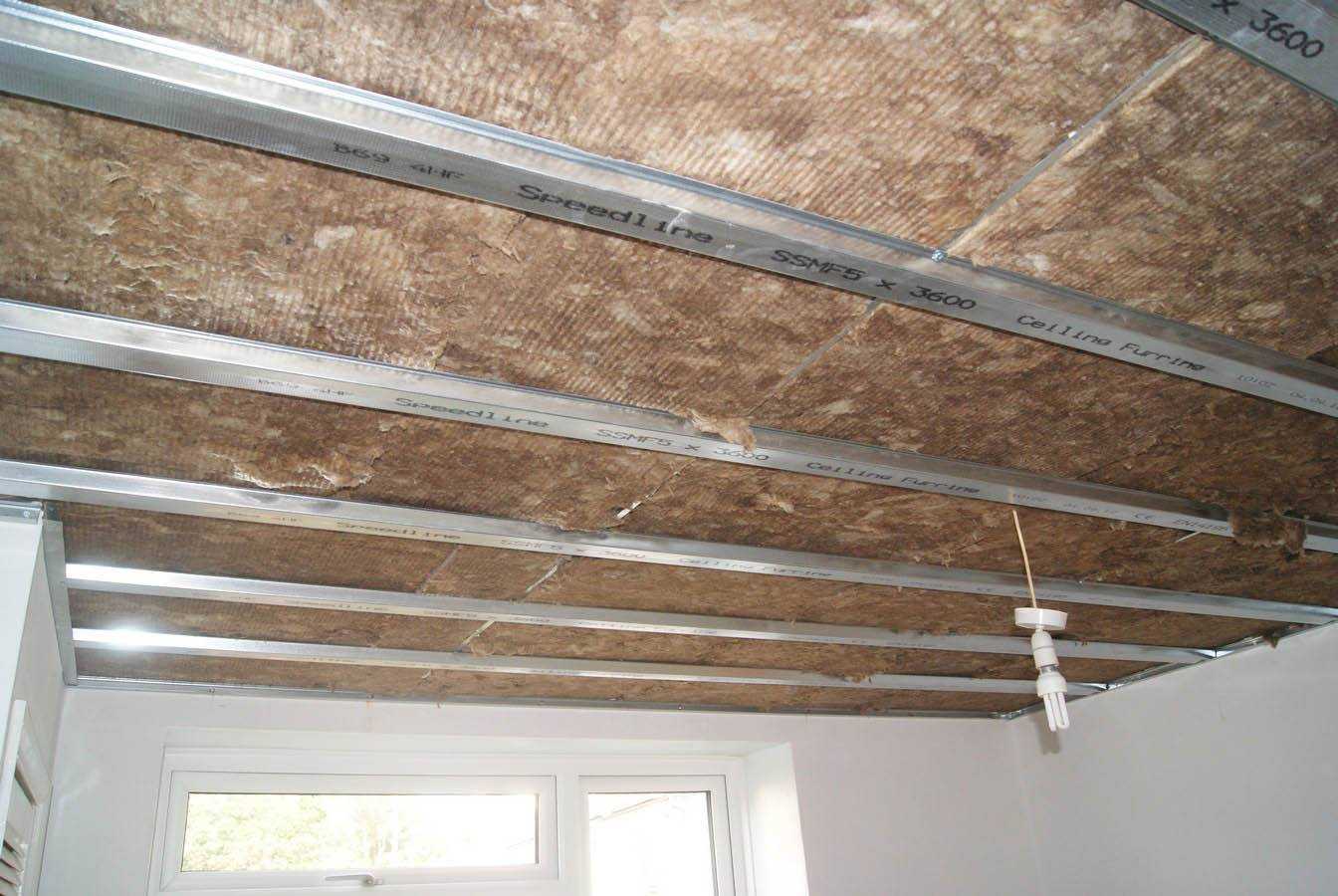

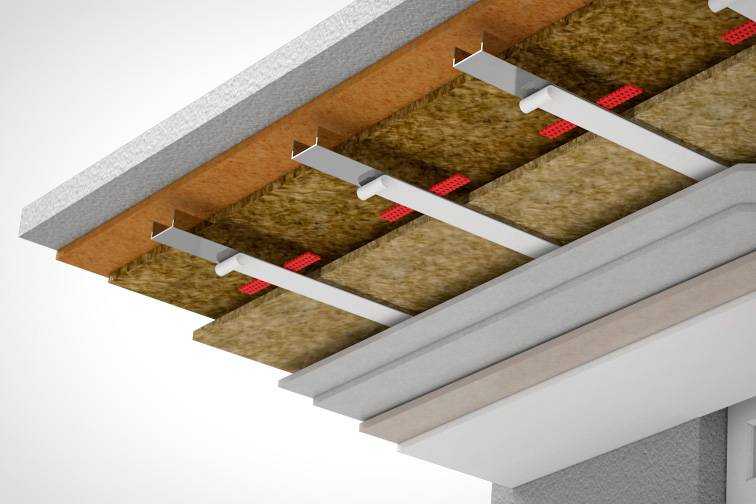

5. С нижней стороны перекрытия потолок подшивают гипсокартонными плитами. Листы крепят к обрешетке саморезами так, чтобы стык соседних плит оказывался на середине широкой стороны реек. Швы и места установки крепежных элементов шпаклюют, а поверхность грунтуют. Швы дополнительно усиливают малярной сеткой, чтобы защититься от образования трещин. После этого потолочная поверхность готова к нанесению финишной отделки.

Шумоизоляция потолка в постройке из древесины позволит повысить комфортность проживания, дополнительно улучшить теплоизоляционные качества помещения. Благодаря использованию всех необходимых конструктивных слоев перекрытия элементы из древесины будут надежно защищены от сбора конденсата и порчи из-за развития гнилостных процессов.

Возможные сложности и ошибки монтажа

Чтобы в процессе монтажа или по окончанию работ не возникло трудностей, необходимо знать определенные нюансы. Если их не соблюдать, придется переделывать работу:

1. Стыковые места и места крепления саморезов нужно замазать слоем штукатурки. Остальные работы проводятся только ее высыхания.

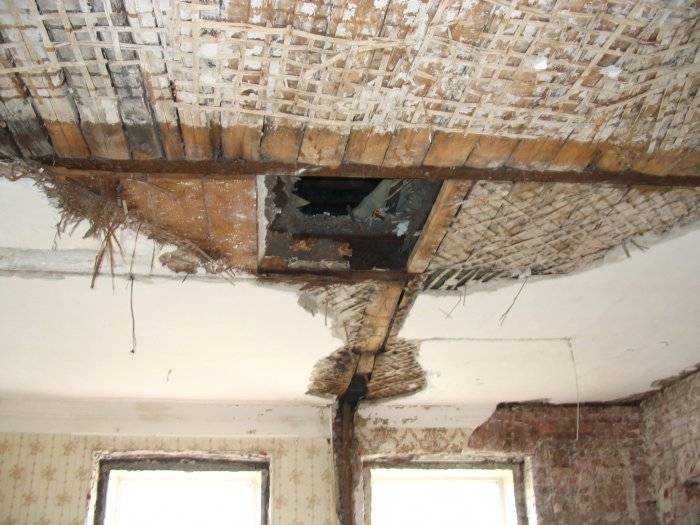

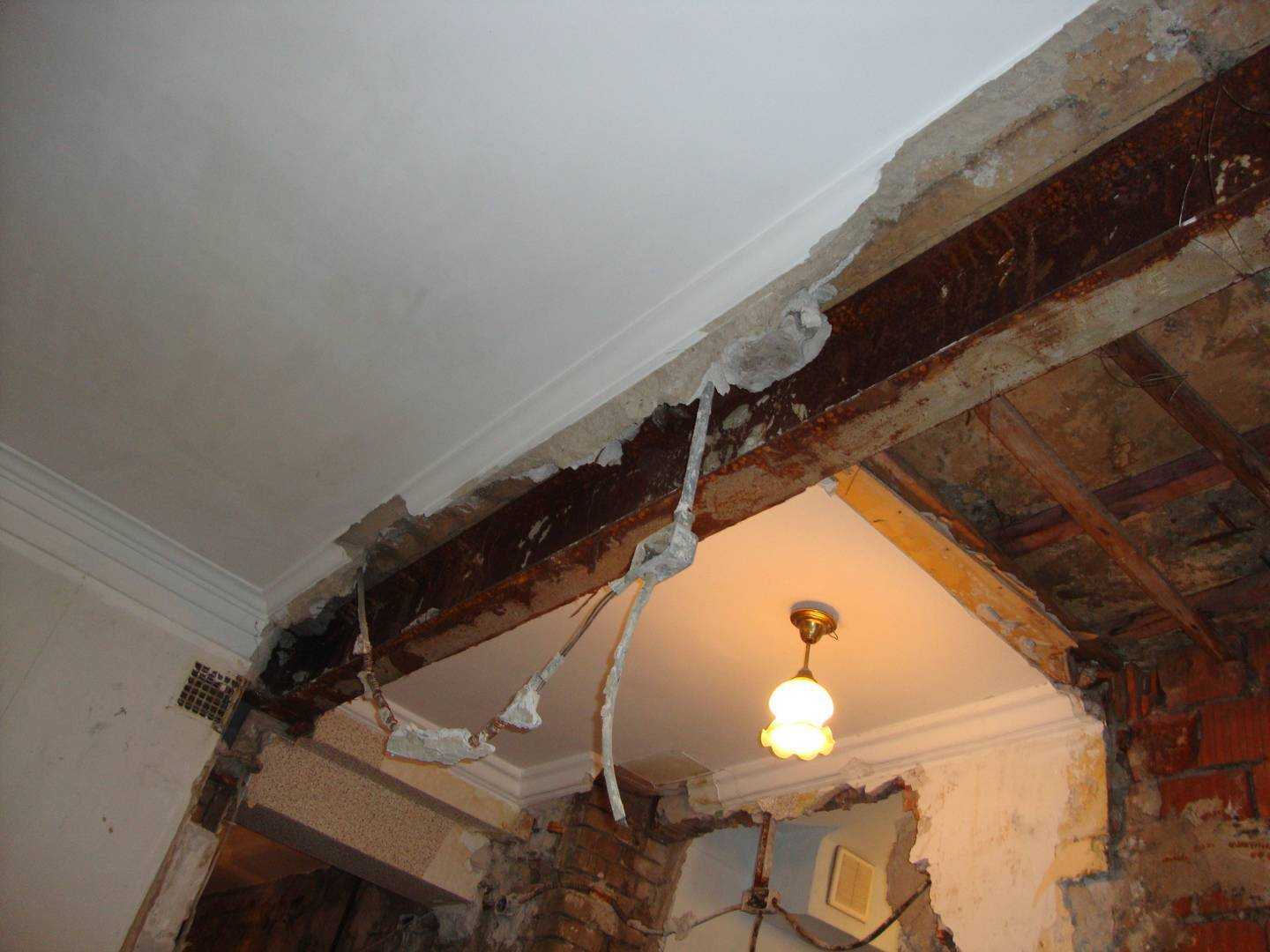

2. При демонтаже старых полов рекомендуется оставлять засыпку – это сэкономит время и деньги. В противном случае придется засыпать новую.
3. Не нужно использовать для звукоизоляции материалы, не относящиеся к ним.
4. Поверхность необходимо обшивать не только звукоотражающим слоем, но и звукопоглощающей прослойкой.
5. При монтаже обшивки не следует оставлять щели или дыры.

Расчет количества материала и его стоимости

Расчет звукоизоляции междуэтажного перекрытия производится на основе следующих параметров:

1. Толщины шумоизоляции, количества слоев основного материала.
2. Технологии монтажа. Если используется рулонный шумоизолятор под черновой пол, то размер будет равен площади междуэтажного перекрытия. Когда применяется войлок на лаги или балки, то добавляется метраж с учетом изгибов.

Монтаж перекрытия на стадии строительства требует одного рулона рубероида. При покупке пластов минеральной, базальтовой ваты предварительно высчитывается площадь под изоляцию без учета балочных выходов. Фольгированный материал, который стелется под черновой пол, берут с запасом, учитывая, что настил необходимо проводить с запахом листа.

Грамотно установленная шумоизоляция между этажами обеспечит тишину в доме и усилит теплосбережение. Рынок предлагает ассортимент строительных материалов для изоляции перекрытий на стадии строительства и для отделки старых междуэтажных перекрытий, без демонтажа последних.

Заключение

Технология звукоизоляции перекрытий для деревянного дома в отличие от кирпичных и бетонных строений имеет ряд особенностей, которые непосредственно связаны с конструкцией перекрытий их свойствами и звукопроводящими характеристиками. Описанные выше способы помогут изолировать или значительно снизить проникновение звуковых волн между этажами в каркасных коттеджах, а также в домах из оцилиндрованного бревна или бруса.

Источники

• https://DrevoGid.com/zashhita/uteplenie/perekrytiya.html
• https://texnotoys.ru/otoplenie/mezhetazhnoe-uteplenie.html
• https://teploguru.ru/uteplenie/drugoe/mezhetazhnoe-uteplenie-ili-zvukoizolyaciya.html
• https://ProAntiShum.ru/shumoizolyatsiya-kvartiry/zvukoizolyatsiya-mezhetazhnogo-perekrytiya-po-derevyannym-balkam
• https://lestnitsygid.ru/kuda-vedut-lestnitsy/mansardy/shumoizolyaciya-derevyannogo-perekrytiya.html
• https://opotolkax.com/plita-perekrytiya/mezhetazhnoe-perekrytie-po-derevyannym-balkam.html
• https://obshum.ru/shumoizolyatsiya/mezhetazhnogo-perekrytiya
• https://moydomik.net/steny-i-perekrytiya/253-zvukoizolyaciya-derevyannyh-perekrytiy-chumoizolyaciya.html

Строительные требования к деревянным перекрытиям

Чтобы смонтировать своими руками долговечное и безопасное деревянное перекрытие между 1 и 2 этажом, следует строго соблюдать предъявляемые к ним технические требования.

Теплоизоляционный слой

Теплоизоляция пола улучшит температурные показатели в комнате на втором этаже

Если деревянный пол будет разделять собой верхнее и нижнее помещение с разницей температур между ними свыше 10°С, нужно будет сооружение теплоизоляционного слоя.

Это необходимо, например, при обустройстве перекрытий между первым этажом и подполом, цоколем или между первым/вторым этажом и неутеплённой мансардой.

Прочность балок

Балки и перекрытия должны выдержать до 180 кг/кв.м нагрузки

При сооружении пола второго этажа по деревянным балкам следует уделять особое внимание прочности несущих конструкций. От того, насколько прочны деревянные балки перекрытий, зависит безопасность эксплуатации здания

Согласно строительным нормативам для деревянных малоэтажных построек предельная нагрузка на перекрытия первого этажа не должна превышать 210 кг на кв.м

давление на деревянный пол второго этажа – не более 180 кг/кв.м. а для чердаков и мансард этот показатель должен составлять менее 105 кг/кв.м

Согласно строительным нормативам для деревянных малоэтажных построек предельная нагрузка на перекрытия первого этажа не должна превышать 210 кг на кв.м. давление на деревянный пол второго этажа – не более 180 кг/кв.м. а для чердаков и мансард этот показатель должен составлять менее 105 кг/кв.м.

Максимальный прогиб

Кроме того, строительные нормативы предъявляют требования и к значениям прогиба деревянных балок перекрытий. Согласно СНиП этот коэффициент не должно превышать 1 к 250. То есть, максимальный прогиб деревянных несущих конструкций при эксплуатации должен быть менее 4 мм на метр длины балки.

Согласно этому нормативу прогиб балочной конструкции длиной 4 м в центре не должен быть более 1,6 см (4 м. 250 = 0,016 м). Если же в комнате планируется размещение массивной мебели и бытовой техники, настил в качестве напольного покрытия кафельной плитки и т.п. то требования к жёсткости конструкции увеличивается до 1 к 400.

То есть, прогиб не должен превышать 2,5 мм на каждый метр. Для нежилых мансард и чердачных помещений допускается больший коэффициент прогиба – 1 к 200 (5 мм на 1 метр).

Звукоизоляция

Пятидесятимиллиметровая минвата не только утеплит пол, но и станет хорошим звукоизолятором

Согласно строительным нормативам порог звукоизоляции для межэтажных перекрытий жилых зданий должен составлять 50 дБ.

Для обеспечения этого требования вполне достаточно будет застелить пол второго этажа под финишным покрытием минватой толщиной 50 мм.

Длина несущих балок

Длина балки должна быть не более 5 м

Максимально допустимая длина свободного провиса деревянных балок не должна превышать 5 м для межэтажных и 6 м – для чердачных перекрытий. Если проектная длина комнаты больше 5 м, необходимо будет установка под несущим брусом дополнительной опоры. Дело в том, что оптимальная длина несущей деревянной конструкции составляет 4 м.

При дальнейшем увеличении её длины резко снижается жёсткость и прочность несущей конструкции и непропорционально возрастают требования к толщине сечения балки. Так, чтобы показатели прогиба для 8 м бруса «вписывались» в нормативы СНиП, толщина его должна быть порядка 40 см. Для примера: такой же показатель прогиба показывает 4 м брус сечением всего 15 х 15 см.

Дерево – материал достаточно уязвимый для внешнего воздействия, прежде всего сырости и огня, поэтому перед тем, как преступить к возведению несущих конструкций, все деревянные элементы должны быть обработаны антисептическими материалами и антипиренами.

Шумоизоляция внутри деревянных перекрытий

Помимо внешней шумоизоляции потолков, существуют способы устройства звукоизоляции внутри самих деревянных перекрытий. Два самых распространённых способа звукоизоляции деревянных перекрытий: по балкам и по лагам.

Устройство звукоизоляции по балкам перекрытия

В деревянных домах вся конструкция перекрытия держится на балках. Дерево по своим физическим свойствам является проводником звуковых волн. Деревянные балки вполне могут передавать звук на стены, которые, в свою очередь, становятся генераторами шумового фона в помещениях дома.

Статья в тему: Современные материалы и способы шумоизоляции для частного дома

Опорные части балок изолируют от прямого соприкосновения с вертикальными конструкциями здания. Делают это оборачиванием концов древесины двойным слоем рубероида. В проём стены укладывают прокладку из рубероида и отрезка тонкой доски. После этого устанавливают конец балки

Важно, чтобы вверху проёма оставался воздушный зазор между консолью и стеной

Система звукоизоляции опорных частей несущих балок эффективно отсекает проникновение звуковых колебаний через балки в стены. В домах с деревянными стенами концы балок достаточно обернуть рубероидом.

Устройство звукоизоляции по лагам

Происходит это следующим образом:

1. Верхнюю поверхность балок покрывают прокладкой из войлока
2. После того, как подшит потолок к балкам перекрытия, устанавливают лаги.
3. Поперечное положение лаг по отношению к балкам перекрытия формирует проёмы прямоугольной формы. Создаётся пространство между потолком нижнего этажа и полом верхнего помещения. Его заполняют шумопоглощающими материалами, которые являются хорошими теплоизоляторами.
4. Лаги прибивают к балкам таким образом, чтобы они не доходили до стен на 15 — 20 мм. Зазор отсекает передачу звука от пола стенам. Его впоследствии заполняют звукоизоляционным материалом — ленточной полоской войлока, пропитанной антисептиком.
5. Между лагами укладывают слой пароизоляции.

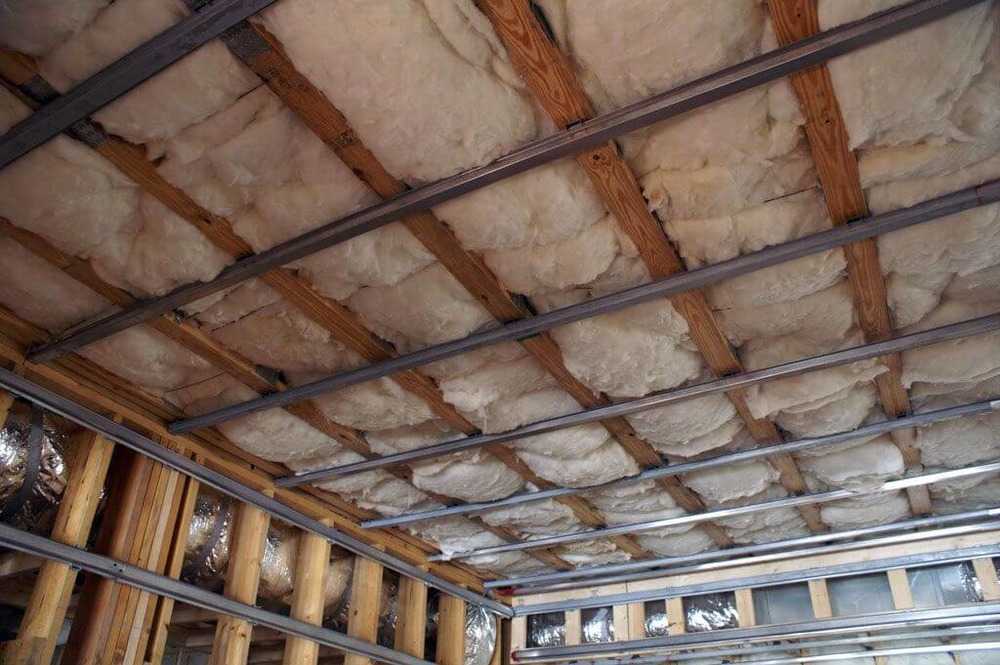

6. Проёмы заполняют матами из минеральной ваты либо плитами из другого звукоизоляционного материала.
7. Доски пола прибивают к лагам так, чтобы они не доходили до стен на 5 — 7 мм. Щели закрывают плинтусом, причём его крепят к стене.

Способы шумоизоляции пола

Есть три варианта звукоизоляции: для деревянного пола, бетонного и шумоизоляция без стяжки.

Уменьшаем шум бетонного пола

1. Первым нужно уложить слой звукоизоляционного материала – минеральную вату, стекловату и т.д.
2. Поверх укладывается слой рубероида или полиэтилена.
3. Необходимо тщательно разровнять последний слой – от него в какой-то мере зависит и ровность будущего пола.
4. Выполнить бетонную стяжку.
5. После высыхания последней, можно укладывать напольное покрытие, а после – монтировать плинтуса.

Звукоизоляция деревянного пола

1. При создании деревянного пола, устанавливаются балки. Именно на них и происходи укладка звукоизолирующего материала, он может быть таким же, как и при звукоизоляции бетонного пола – стекловата, минеральная вата.
2. На балки со звукоизолирующими материалами укладываются лаги.
3. Сверху этой конструкции необходимо уложить плиты ДСП или доски. Применение OSB плит, также даст отличный результат.
4. Далее, на усмотрение хозяина, можно использовать ламинат, как напольное покрытие, паркет, или же оставить доски верхним слоем, налакировав их.

Без стяжки

Если вы хотите усовершенствовать пол в жилой квартире и провести его звукоизоляцию, в которой ранее уже была сделана стяжка, тогда необходимо:

1. На подготовленное ранее перекрытие уложить упругую прокладку (лучше в несколько слоев).
2. Поверх последней укладываются панели, основа которых – целлюлоза.
3. На панелях необходимо закрепить подложку.
4. И только поверх всех выше перечисленных слоев можно укладывать финишное напольное покрытие.

Нюансы, которые необходимо знать

Звукоизоляция деревянного пола в деревянном доме более затратный вариант, чем изоляция бетонного.

Кабели и трубы, расположенные под полом, необходимо заизолировать эластичным материалом.

Плинтуса нужно крепить только к стене, или только к полу. Если же прикрепить его и к стене, и к полу, то он будет играть роль мостика для шума.

Выбирая материалы для звукоизоляции пола, не экономьте и обязательно смотрите на наличие сертификатов на материалы – это позволит вам избежать нежелательных влияний некачественных материалов на ваше здоровье на протяжении десятилетий.

Инструкции в видеоформате

Видео по шумоизоляции пола в квартире с помощью плит каменной ваты Rockwool. Рассматривается вариант сухой стяжки под фанеру.

А на этом видео – способ укладки насыпной шумоизоляции для неровных полов Шумопласт. Используется как прокладка под выравнивающую стяжку в конструкции плавающего пола.

Армирование и обвязка

После монтажа опалубки ее смазывают антиадгезивным составом и начинают укладку арматуры. На венцах и опорных ребрах прутья увязывают в квадрат, сохраняя со всех сторон минимально допустимый защитный слой. Основной массив перекрытия армируется сеткой. Нижний слой укладывают на пластиковые «сухари», контролирующие сохранение нижнего защитного слоя. Сетку перевязывают на пересечении каждого третьего прута.

После обвязки нижней сетки на нее устанавливают промежуточные фиксаторы через 100 см в шахматном порядке. Для усиления опоры на стены монтируют торцевые фиксаторы. Эти элементы помогают сохранять проектное расстояние между двумя плоскостями армирования.

Шумоизоляция пола своими руками

Шумоизоляция пола в доме

Шумоизоляцию пола в доме можно сделать и самому, не привлекая специалистов и при этом сэкономить приличную сумму денег.

Задача эта не сложная, было бы желание и возможности. И так приступаем к работе. Прежде всего необходимо подготовить рабочую поверхность, для этого следует:

• удалить старую стяжку;
• выявить все трещины и устранить их;
• выставить маячки (для этого можно использовать саморезы, рейки и т.д.);
• проверить по уровню правильность установки маячков;
• залить готовым раствором; разровнять раствор правилом;
• укрыть, залитую поверхность полиэтиленовой пленкой.

Для того, чтобы стяжка была качественной и не трескалась под пленкой ее держат 5-7 дней.

Устройство чердачного перекрытия

С шумоизоляцией верхнего перекрытия в доме дело обстоит намного проще, ведь нет необходимости бороться над поглощением ударных и структурных шумов. Выполнение шумоизоляции требуется только в том случае, если кровля над холодным чердаком покрыта материалом, создающим ярко выраженный акустический эффект во время дождя. С такими задачами хорошо справляется и минеральная вата, и любой насыпной наполнитель.

Основная трудность при заполнении чердачного перекрытия — устранить любые возможные пути конвекции воздуха. Для этого утеплитель должен вставляться враспор и при этом все стыки и места примыканий должны быть тщательно уплотнены. О пароизоляции тоже забывать не стоит: в пироге чердачного перекрытия она строго обязательна и располагается сразу над нижней обшивкой.

Одним из лучших материалов для утепления чердачных перекрытий считается эковата. Её единственный минус — высокий коэффициент усадки, но он с лихвой компенсируется высокой ремонтопригодностью чердачного перекрытия.

Если чердак используется только для хранения или вовсе не эксплуатируется, целесообразно отказаться от закрепления верхней обшивки, просто накрыв балки досками или любым листовым материалом. Таким образом утеплитель будет хорошо проветриваться, а при необходимости выполнить ремонт не возникнет дополнительных трудностей, связанных с демонтажем пола чердака. При таком варианте устройства чернового пола защита от заселения грызунами выполняется закреплением поверх балок мелкоячеистой стальной сетки.

Нюансы по типу многоквартирного дома

Способ заизолировать полы в квартире зависит от того, шумы какого типа беспокоят жильцов. Это могут быть детский плач, игра на музыкальных инструментах или структурный шум, распространяющийся по всему скелету здания.

Рассмотрим, с чего начинают шумоизоляцию пола в панельном доме своими руками:

1. Выполняется демонтаж старого полового покрытия, зачищаются трещины, дыры и другие изъяны.
2. Внутреннюю часто отделывают минватой, заполняя все щели, трещины, выбоины.
3. Застилают пол полиэтиленом, устанавливают деревянные лаги, а между ними укладывают звукоизолятор.
4. Сверху заливают бетонной стяжкой, закладывают фанерой либо ДВП.
5. Кладут декоративный слой.

Для шумоизоляции деревянного пола в квартире применяются ячеистые, волокнистые и зернистые материалы. Наиболее популярен волокнистый вариант – он самый экологичный и обладает превосходными звукопоглощающими свойствами. Очень ценятся плиты из волокна деревьев хвойных пород, так как они не содержат синтетических соединений.

Перед покупкой звукоизоляционных материалов не помешает проверить их качество. Нередко встречается низкосортная продукция, которая не справляется с возложенными на нее функциями.

Шумоизоляция пола под ламинат

Ламинат представляет собой напольное покрытие, изготовленное на древесно-волокнистой основе, и для монтажа требует наличия ровной поверхности. Перед укладкой ламината всегда настилается подложка, которая скрадывает оставшиеся неровности на поверхности основания и способствует распределению нагрузок по его поверхности.

Подложка также может выполнять функцию звукоизоляции, поэтому в данном качестве, как правило, используются пробковые материалы и Изопласт, а при настиле во влажных помещениях – «Звукоизол».

Использование пробковой подложки при настиле ламината

Звукоизоляция пола под линолеум

При использовании линолеума в качестве финишного напольного покрытия могут быть использованы различные виды звукоизоляционных материалов, при этом главным условием их применения является их прочность и способность выдерживать механические нагрузки.

Наибольшей популярностью для данного вида покрытия пользуется «Звукоизол», что связано с его физическими качествами (влагостойкость и прочность), а также малой толщиной.

Использование «Звукоизола» позволяет одновременно выполнить гидроизоляцию и звукоизоляцию основания пола

Лучшая шумоизоляция пола под керамическую плитку

Керамогранит используется, как правило, в качестве полового покрытия в ванных и душевых комнатах, а также на кухне и в прочих помещениях, где присутствует повышенный уровень влажности.

В качестве звукоизоляционного материала под керамическую плитку обычно используют «Звукоизол», «Максфорте», «ШУМАНЕТ» и «Вибростек-V300».

Выполнение бетонной стяжки по поверхности керамзита, служащего звукоизолирующим и теплоизолирующим материалом

Звукоизоляция деревянного пола

Выбор звукоизоляции при настиле деревянного пола зависит от его конструкции и высоты потолков в помещении, где выполняются работы. При низких потолках могут быть использованы те же материалы, что и при изоляции под ламинат. Наиболее распространенным вариантом при достаточном запасе высоты является использование минеральной ваты, укладываемой между лагами, на которые настилается деревянный пол.

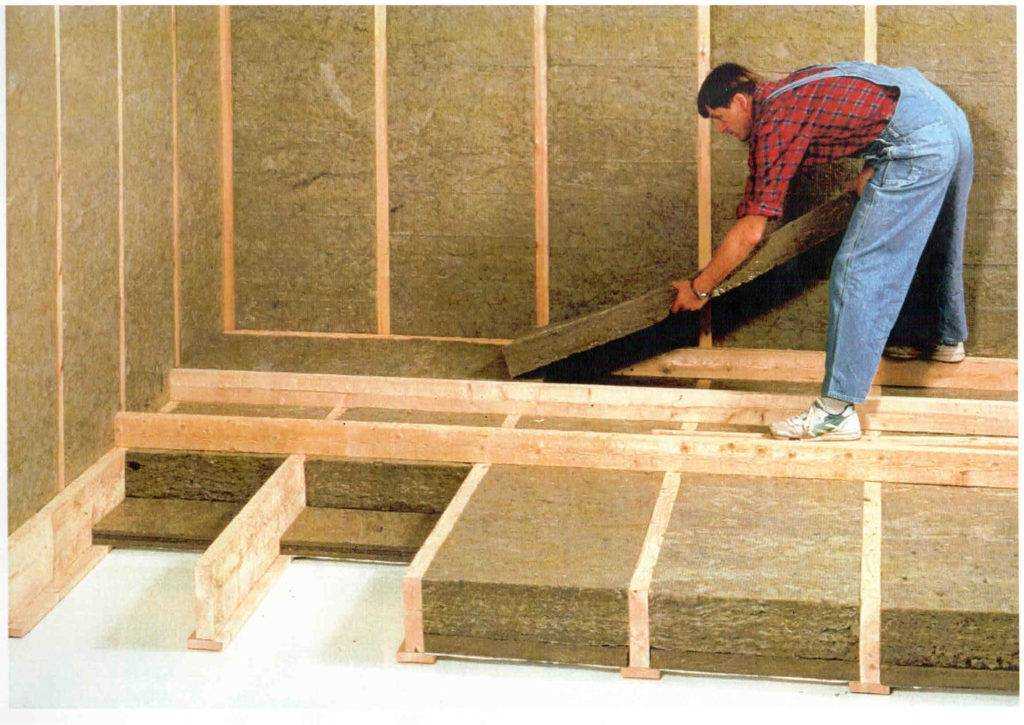

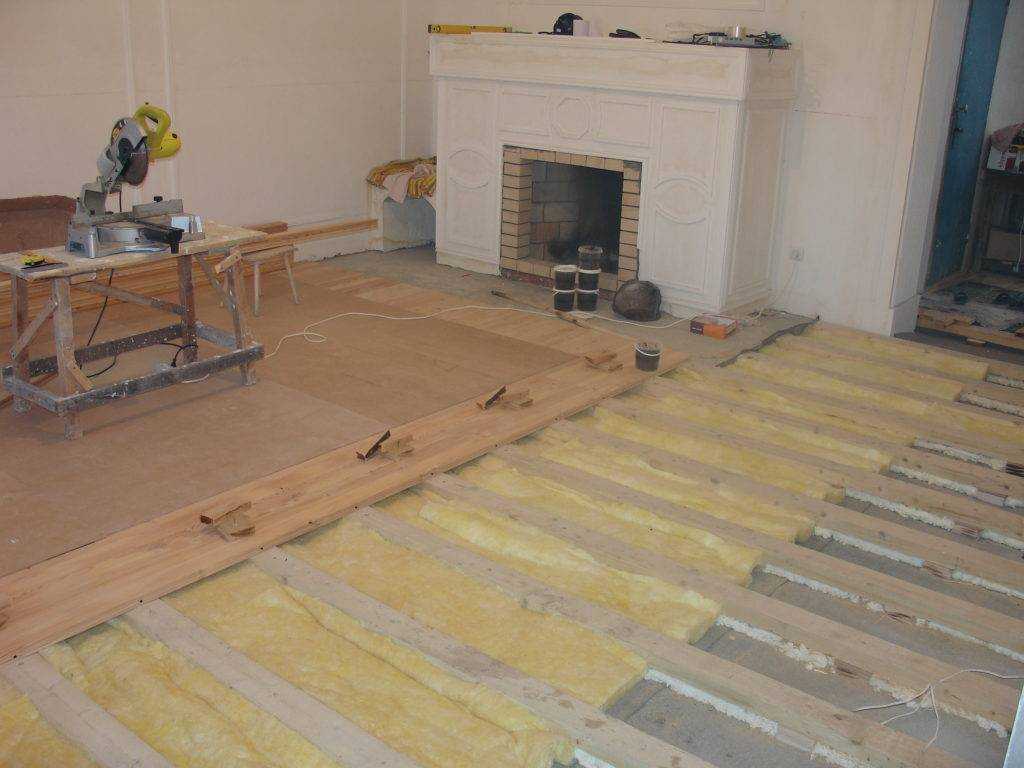

Укладка минеральной ваты между половыми лагами

Заключение

Выполняя шумоизоляцию межэтажных перекрытий нужно подбирать огнеустойчивые материалы с рыхлой, пористой и волокнистой структурой. Песок позволяет погасить высокочастотные акустические звуки и низкочастотные ударные шумы.

На шумоизоляцию влияет трение древесины. Поэтому нужно делать зазоры между стенами, полом и потолком, а в местах соприкосновения деревянной балки со стеной укладывать прокладку из рубероида.

Наиболее эффективной шумоизоляции можно добиться, если поэтапно сочетать волокнистые материалы с настилами и утеплять обе части межэтажного деревянного перекрытия.

Потери тепла через перекрытие и крышу, согласно принятым нормам в строительстве, могут составлять 15%. На пути своего восхождения оно проходит сквозь зазоры и щели в потолке. Вместе с теплом вверх и вниз по щелям прогуливаются звуки и шумы. Если на уровне границы между этажами правильно провести весь цикл изоляционных мер, то можно выстроить надежную преграду теплу и звукам одновременно.

Добиться низкой слышимости в смежных по вертикали помещениях можно, даже если перекрытие выполнено из дерева. Для этой цели необходимо понимать природу шума. А современные материалы и строительные технологии помогут вам получить наилучший результат.

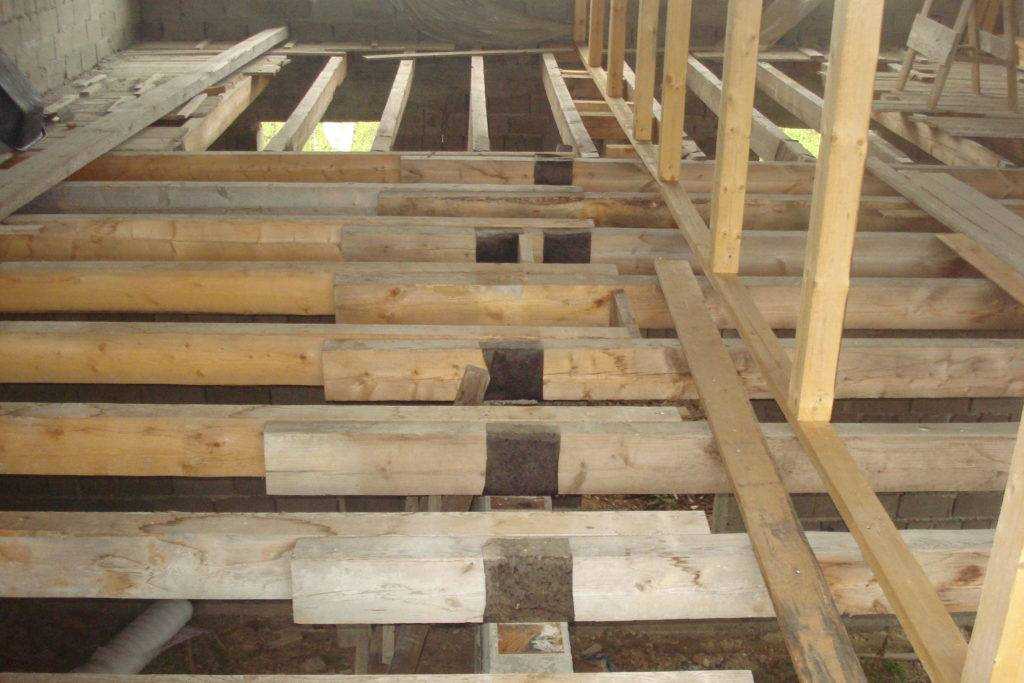

Деревянное перекрытие на балках

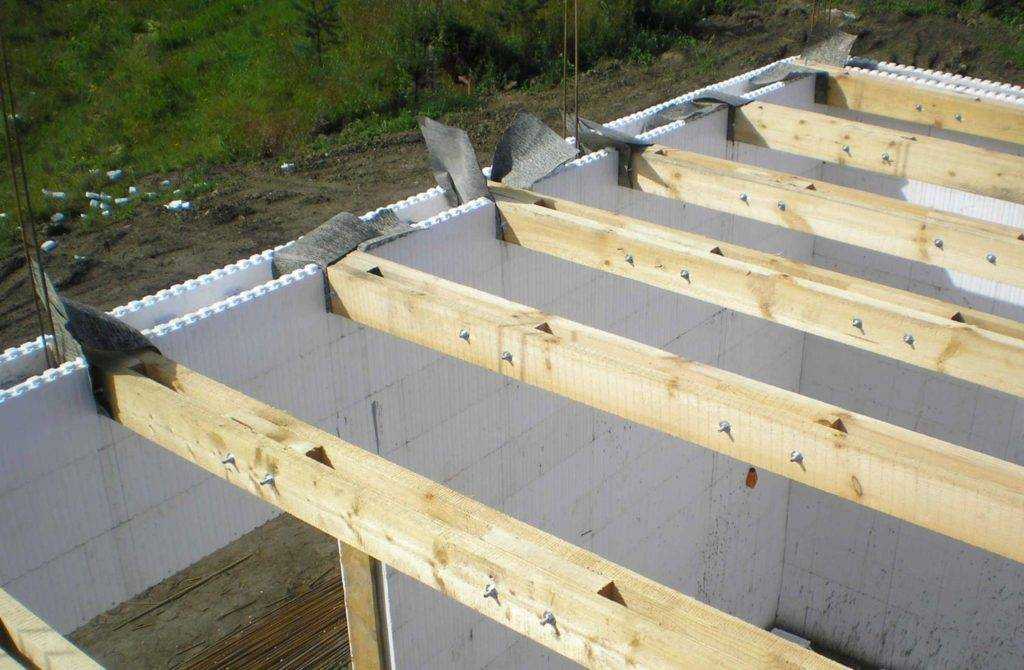

Несущие конструкции из дерева часто используются в качестве прокладки. Для идеальной изоляции звука это не очень хорошо. Ведь дерево само по себе является проводником звука. Тем более, если балки опираются на стены, которые принимают на себя и проводят шумы. Значительно снизить проходимость шумов по балкам между этажами можно. Для этого нужно изолировать балки от соприкосновения со стеной с помощью рубероида.

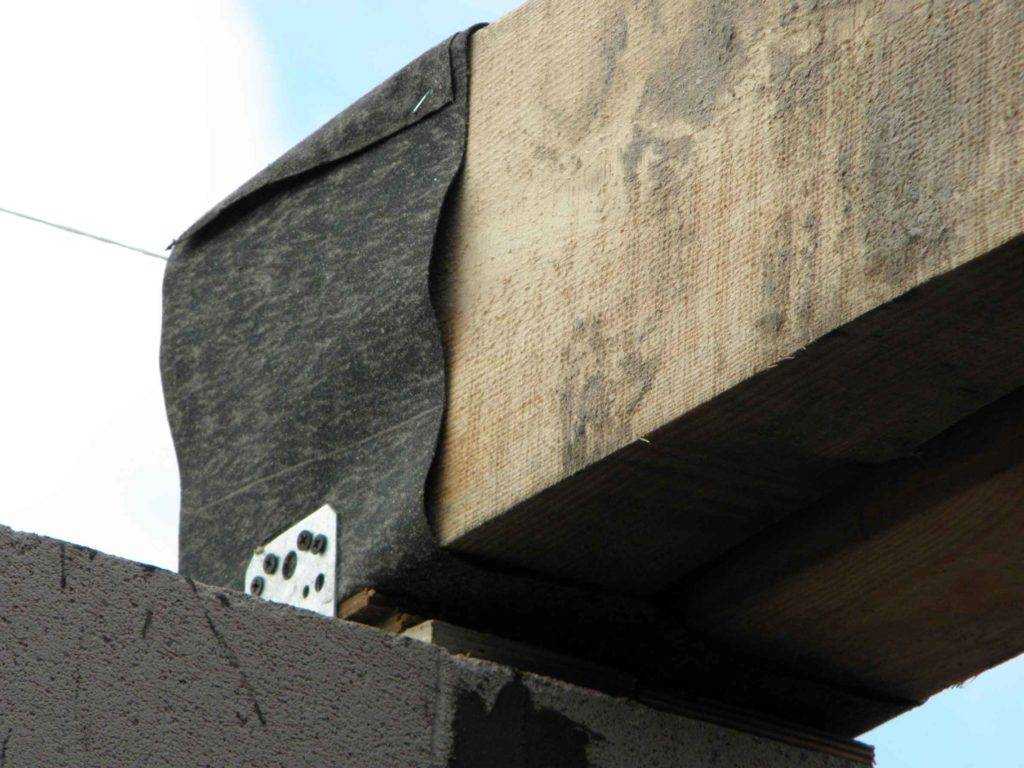

Если это кирпичная стена, то концы балок необходимо обмотать рубероидом. В места, где балки опираются на кирпичную стену положить рубероид, а поверх него – тонкую деревянную прокладку.

Этот же принцип относится к стенам из любого каменного, бетонного или композитного материала.

Подобный метод укладки балок применим и для домовых, мансардных и балконных стен из дерева. С той лишь разницей, что в случае с деревянной стеной достаточно простой обмотки балок рубероидом в местах соприкосновения со поверхностью. Рубероид или гидроизол отсекают беспрепятственное проникновение шумов и звуков по стене через балку. Если толщина перекрытия без учета отделки потолка и пола равна высоте балки, то эта мера существенно изменит конечные индексы Rw и Lmw в лучшую сторону.

Перекрытие на лагах

Второй вариант устройства деревянных межэтажных перекрытий – положить лаги по балкам. Затем на эти лаги будет укладываться пол. Черновой или основной. В данном случае, гораздо легче отсечь звуки, передающиеся по стенам. Для этого необходимо просто подготовить лаги такого размера, чтобы они не доходили до стены на 15 – 25 мм и уложить их поперек балок. Тогда стена не будет вплотную примыкать к полу.

Воздушные проемы между стеной и балками, а впоследствии и полом, будут заполнены звукоизоляционным материалом. Его мягкая структура будет гасить звуковые колебания стен и не пропустит их к полу. Плинтус нужно будет крепить к стене, а не к полу. Он также не будет проводником звука.

Ленточной полоски из войлока, пропитанного антисептиком, вполне достаточно, чтобы звук от стен задержался на балках.

Верхняя сторон бесшумных балок должна быть обязательно изолирована войлочной прокладкой, независимо от того, лежит пол на балках или же на лагах.

Работы по изоляции перекрытия от «ударного» звука нужно начинать с деревянных балок.

Часть звуковых волн способна проникать между этажами по стенам

Очень важно изолировать деревянные балки от стены. Тогда часть шума можно отсечь уже на этом этапе. Взаимная шумоизоляция верхнего и нижнего помещения по такой технологии будет гораздо эффективнее

Взаимная шумоизоляция верхнего и нижнего помещения по такой технологии будет гораздо эффективнее

Взаимная шумоизоляция верхнего и нижнего помещения по такой технологии будет гораздо эффективнее.

Деревянное перекрытие дома
