Как выбрать плотность и рассчитать толщину утеплителя

Необходимые нормативные документы

Для расчета потребуются два СНиПа, один СП, один ГОСТ и одно пособие:

СНиП 23-02-2003 (СП 50.13330.2012). «Тепловая защита зданий». Актуализированная редакция от 2012 года .
СНиП 23-01-99* (СП 131.13330.2012). «Строительная климатология». Актуализированная редакция от 2012 года .
СП 23-101-2004. «Проектирование тепловой защиты зданий» .
ГОСТ 30494-96 (заменен на ГОСТ 30494-2011 с 2011 года). «Здания жилые и общественные. Параметры микроклимата в помещениях» .
Пособие. Е.Г. Малявина «Теплопотери здания. Справочное пособие» .

Скачать СНиПы и СП вы можете здесь, ГОСТ — здесь, а Пособие — здесь.

Чердачное перекрытие

Чердачное перекрытие – это горизонтальная конструкция, которая разделяет помещение верхнего этажа от чердака или мансарды. Оно имеет несколько функций, включая поддержку нагрузки от верхних этажей, улучшение теплоизоляции и предоставление пространства для хранения или использования. Расчет чердачного перекрытия включает определение нагрузок, теплотехнических параметров и выбора подходящих материалов и конструкций.

Функции чердачного перекрытия:

Поддержка нагрузки: Чердачное перекрытие должно быть способно выдерживать нагрузку от верхних этажей, включая вес мебели, людей и других предметов.
Теплоизоляция: Чердачное перекрытие должно быть хорошо утеплено, чтобы предотвратить потерю тепла через верхний этаж. Для этого часто используются теплоизоляционные материалы, такие как минеральная вата, пенопласт или пенополистирол.
Пространство для хранения или использования: Чердачное перекрытие может быть использовано для хранения вещей или создания новых комнат.

Расчет чердачного перекрытия:

Для расчета чердачного перекрытия необходимо учесть следующие параметры:

Нагрузки: Определите ожидаемую нагрузку на чердачное перекрытие, включая вес мебели, людей и других предметов. Учтите также возможные нагрузки от снега или ветра.
Теплотехнические параметры: Рассчитайте требуемый уровень теплоизоляции для чердачного перекрытия, исходя из климатического региона и требований энергосбережения. Выберите подходящие теплоизоляционные материалы и расчетные значения.
Материалы и конструкции: Выберите подходящие материалы и конструкции для чердачного перекрытия, учитывая требования по нагрузкам и теплоизоляции. Это могут быть деревянные или бетонные балки, плиты из гипсокартона или другие материалы.

Пример расчета чердачного перекрытия:

Допустим, что мы имеем чердачное пространство площадью 100 квадратных метров и планируем использовать его для хранения легких вещей, таких как одежда и книги. Мы ожидаем, что наша нагрузка составит около 200 кг на квадратный метр. Для обеспечения требуемого уровня теплоизоляции, мы рассчитали, что нам понадобится 10 сантиметров минеральной ваты.

Параметр	Значение
Площадь чердачного пространства	100 кв.м.
Нагрузка	200 кг/м2
Теплоизоляция	10 см минеральной ваты

На основании этих данных мы можем выбрать подходящие материалы и конструкции для нашего чердачного перекрытия, чтобы оно выдерживало нагрузку и обеспечивало требуемый уровень теплоизоляции.

Обязательные требования

При проектировании и расчете чердачного перекрытия необходимо учитывать ряд обязательных требований, которые гарантируют безопасность и комфортность эксплуатации конструкции:

Прочность и устойчивость. Чердачное перекрытие должно быть достаточно прочным и устойчивым, чтобы выдерживать требуемую нагрузку. Расчет нагрузки включает в себя оценку веса отделочных материалов, мебели и людей, а также возможных дополнительных нагрузок, таких как снег или ветер.
Теплоизоляция. Чердачное перекрытие должно иметь достаточную теплоизоляцию, чтобы предотвратить потерю тепла и создать комфортную температуру внутри помещения. Для этого необходимо использовать подходящие материалы и учесть теплотехнические параметры при расчете толщины и плотности утеплителя.
Вентиляция. Чердачное перекрытие должно обеспечивать необходимую вентиляцию, чтобы предотвратить скопление влаги и обеспечить свежий воздух. Для этого следует предусмотреть систему проветривания, включающую воздуховоды или окна в стенах или крыше.
Пожаробезопасность. Чердачное перекрытие должно соответствовать требованиям пожарной безопасности, чтобы предотвратить распространение огня в случае возникновения пожара. Для этого следует использовать огнеупорные и самозатухающие материалы и предусмотреть соответствующие системы пожаротушения и эвакуации.

Все эти требования должны быть учтены при проектировании и расчете чердачного перекрытия, чтобы обеспечить его безопасность, надежность и энергосбережение.

Цветовые решения

Цветовые решения для чердачного перекрытия позволяют создать комфортную и уютную атмосферу в помещении. Они также могут служить декоративным элементом и выделяться на фоне остальных интерьерных деталей.

При выборе цветовой гаммы следует учитывать функциональные особенности чердачного перекрытия и его место в общем дизайне помещения. Также необходимо учесть освещение помещения и предпочтения его обитателей.

Светлые цвета

Светлые цвета являются классическим выбором для чердачных перекрытий, так как они создают ощущение простора и света. Белый, светло-серый и пастельные оттенки могут быть использованы как основной цвет или заднего фона для других элементов дизайна. Они хорошо сочетаются с любым стилем и делают помещение более светлым и воздушным.

Темные цвета

Темные цвета могут использоваться для создания контраста и акцентов или для достижения более насыщенного и глубокого визуального эффекта. Такие цвета, как черный, темно-серый или глубокий синий, могут быть использованы для обрамления перекрытия или создания выделенной зоны в помещении.

Нейтральные цвета

Нейтральные цвета, такие как бежевый, коричневый или серый, могут использоваться для создания спокойного и умиротворенного интерьера. Они являются вариантом, который подходит к любому стилю интерьера и позволяет легко комбинировать с другими цветами и элементами декора.

Яркие цвета

Яркие цвета могут добавить энергии и веселья в чердачное перекрытие. Они могут быть использованы для создания ярких акцентов или для полного заполнения помещения. Цветовые сочетания с яркими цветами должны быть продуманы с учетом общего стиля и дизайна помещения, чтобы не создавать избыточной яркости и хаоса.

При выборе цветовых решений для чердачного перекрытия важно учитывать все вышеупомянутые факторы и стремиться к созданию гармоничного и уютного интерьера

Технология монтажа

При наличии определенного строительного опыта вполне можно выполнить монтаж и ремонт чердачных перекрытий своими руками. Эта операция выполняется на заключительном этапе кровельных работ. Монтаж чердачных перекрытий выполняется в следующей последовательности:

Установка балок. Для небольшого частного дома используют деревянные перекрытия, изготовленные из бруса сечением 150х150 мм или 200х200 мм. Они укладываются на кирпичную или бетонную кладку стен.
Монтаж лаг. Перпендикулярно балкам на ребро устанавливаются лаги из досок с сечением 150х50 мм с шагом 60 см.
Укладка термоизоляционного материала. Между лагами укладывают утеплитель, чтобы предотвратить проникновение холодного воздуха с чердака.
Укладка чернового и чистового пола.
Обшивка балок снизу для оформления потолка.

Установка балок

Монтаж перекрытий

Влияние воздушной прослойки

В случае, когда в трехслойной кладке в качестве утеплителя применяются минеральная вата, стекловата или другой плитный утеплитель, необходимо устройство воздушной вентилируемой прослойки между наружной кладкой и утеплителем. Толщина этой прослойки должна составлять не менее 10 мм, а желательно 20-40 мм. Она необходима для того, чтобы осушать утеплитель, который намокает от конденсата.

Данная воздушная прослойка является не замкнутым пространством, поэтому в случае ее наличия в расчете необходимо учитывать требования п.9.1.2 СП 23-101-2004, а именно:

а) слои конструкции, расположенные между воздушной прослойкой и наружной поверхностью (в нашем случае — это декоративный кирпич (бессер)), в теплотехническом расчете не учитываются;

б) на поверхности конструкции, обращенной в сторону вентилируемой наружным воздухом прослойки, следует принимать коэффициент теплоотдачи α_ext= 10,8 Вт/(м°С).

Примечание: влияние воздушной прослойки учитывается, например, при теплотехническом расчете пластиковых стеклопакетов.

Пример расчета толщины утеплителя

Давайте проанализируем утепление крыши в городах с самыми высокими и самыми низкими требованиями к сопротивлению теплопередачи покрытия. В нашей таблице это Новосибирск (5,59) и Грозный (3,73).

Возьмем для примера минеральную вату со средним коэффициентом теплопроводности 0,035 Вт/(м · °С). Подставив это значение в формулу, получим толщину утеплителя 0,190 м для Новосибирска и 0,125 м для Грозного. Если для сравнения подсчитать требуемую толщину самого эффективного утеплителя на строительном рынке – полиизоцианурата (PIR), чей коэффициент теплопроводности составляет всего 0,022 Вт/(м · °С), то для Новосибирска мы получим значение 0,119 м, а для Грозного – всего 0,079 м.

Более тонкий расчет

Справочное значение сопротивления теплопередаче, в строгом смысле, относится не к слою утеплителя, а к конструкции целиком. Свой вклад в сопротивление утечке тепла вносят все слои кровельного «пирога». Некоторыми из них можно пренебречь, а некоторыми – не стоит.

Так, финишное покрытие кровли можно не принимать в расчет, так как оно отделено от остальной конструкции вентзазором. А вот к отделочному материалу потолка нужно присмотреться повнимательней. Потолок часто зашивают древесными или древесно-стружечными материалами, которые имеют неплохие теплоизоляционные свойства. Их можно тоже включить в расчеты.

α_ут = α_мат.1 + α_мат.2

Рассмотрим случай, когда потолок мансарды подшит древесно-стружечной плитой толщиной 15 мм. Коэффициент теплопроводности этого материала, согласно справочным данным равен 0,15 Вт/(м · °С).

Подставим эти данные в формулу и найдем значение R. Так мы найдем вклад этого слоя в общее сопротивление теплопотерям.

0,015 = (R – 0,16) · 0,15R = 0,26 м2 · °С/Вт

Теперь повторим наши расчеты для Новосибирска и Грозного, но с учетом теплоизолирующих свойств обшивки.

α_ут = (5,59 – 0,26 – 0,16) · 0,035 = 0,181 м (Новосибирск)α_ут = (3,73 – 0,26 – 0,16) · 0,035 = 0,116 м (Грозный).

Результаты показывают, что обшивка потолка мансарды древесно-стружечной плитой уменьшила расчетную толщину утеплителя меньше чем на 1 сантиметр. В большинстве случаев этой величиной можно пренебречь.

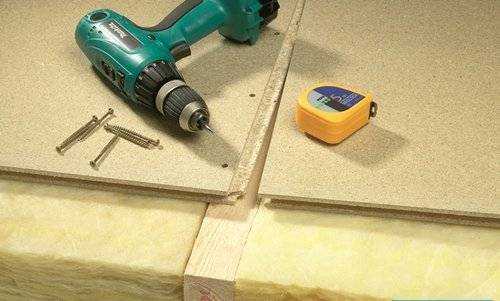

Процесс укладки теплоизоляции

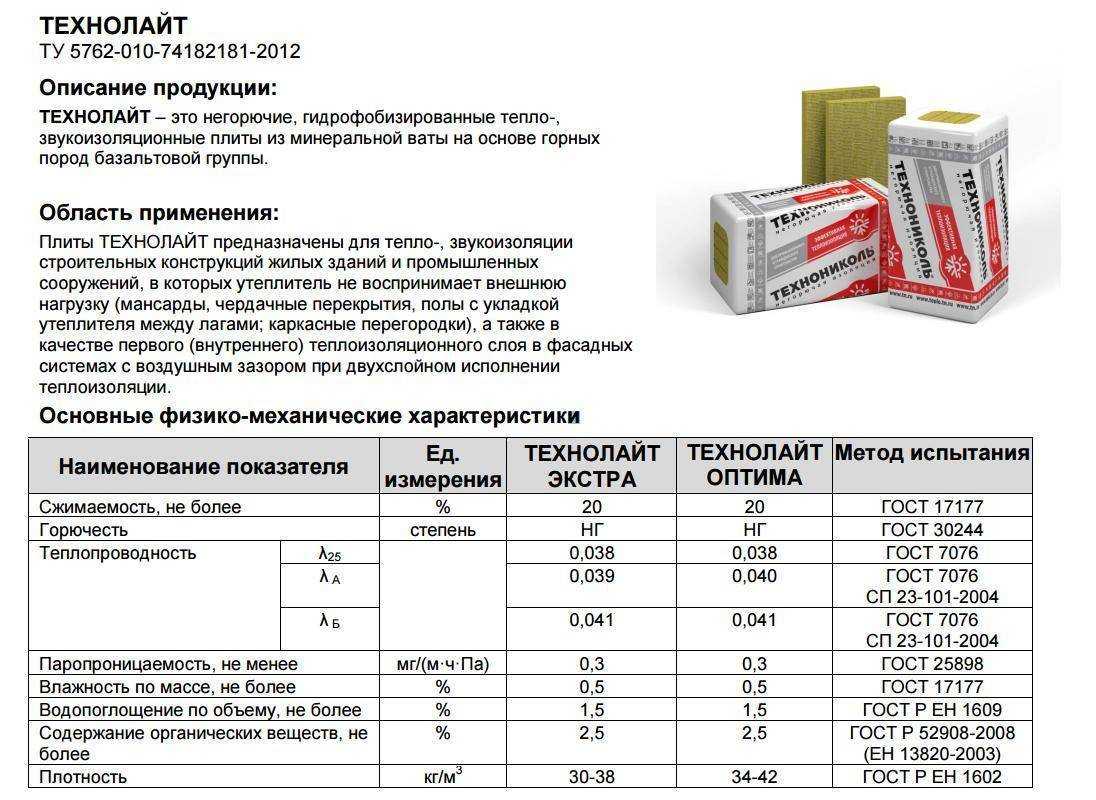

Утепление чердачного перекрытия

Изготавливая чердачное перекрытие, утепление обычно делают из плит минеральной ваты – их укладывают в промежутки между балками. Иногда применяют насыпную эковату, имеющую хорошие теплотехнические показатели. Уже упомянутый пароизоляционный слой предохраняет утеплитель от влажного воздуха, поступающего из жилого помещения.

Обустройство звукоизоляции

Чтобы достичь нормативного индекса звукоизоляции (45 дБ), чаще всего также используют минвату, которая хорошо поглощает шумы. Толщину слоя рассчитывают дважды, исходя из требований тепло- и звукоизоляции, а затем выбирают больший размер. Если он превысит толщину балок, поверх них прокладывают дополнительный слой утеплителя.

На последнем этапе минеральную вату покрывают слоем ветрозащитного пергамина и прибивают к лагам верхнюю обшивку из того же материала, что и потолочная подшивка.

Было полезно? Поделись с остальными:

Есть вопросы? Звоните или пишите, с радостью проконсультируем:

+375 (29) 694 05 90

+375 (29) 554 04 04

Основная часть работы

Схема монолитного перекрытия.

армирующий прут А500С;
проволока;
раствор 400-500 марки (1 цемента, 3 песка, воды по необходимости);
лопата штыковая;
лопата совковая;
полиэтиленовая пленка;
вода;
лом.

Создание армирующей части.В такого рода перекрытиях уже не требуется использование двойной обрешетки, а достаточно одинарной. Обрешетка делается с шагом в 0,5 м и закрепляется на уровне середины плиты (при двойной обрешетке нижняя прокладывается на уровне 25 мм от опалубки и столько же сверху, но тут следует выбирать нейтральный вариант). Для ее закрепления потребуется использовать металлические скобы, которые можно изготовить вручную из того же прута (ее можно рассчитать отдельно как 0,4*площадь/4). Все связи производятся мягкой проволокой намертво. После окончания крепления следует проверить арматуру на подвижность – по возможности она не должна приводиться в движение.

Заказ раствора. Не стоит даже пытаться делать его своими руками, т.к. заливку желательно производить за один раз. Причиной для этого служит равномерность застывания – если этого не будет, то износ может быть более скорым. Раствор должен быть марки 400-500, но не ниже, т.к. прочность все равно потребуется, несмотря на балочные перекрытия

Когда производится расчет, следует уделить внимание одному аспекту – в один автомиксер входит в среднем 8-9 м³ раствора. Также следует позаботиться, чтобы миксер был с рукавом для подачи на второй этаж

Расчётная схема перекрытия по металлическим балкам.

Во время заливки желательно иметь одного или двух помощников, чтобы не прерывать процесс. Они должны будут перепахивать раствор, чтоб выпустить попавший воздух. Меньше воздуха – меньше поводов для тревоги. Но при этом не стоит забывать про уложенный в п.5 толь, который не должен быть поврежден. Заливка производится в постоянном движении, чтобы не создавать лишнюю нагрузку на несущие конструкции. К тому же это обеспечит равномерность работы и возможность помощникам делать свое дело независимо и максимально эффективно. Если делать все правильно, то заливка осуществляется за полдня.

По завершению работы следует все накрыть полиэтиленовой пленкой и оставить на 28 дней. При этом следует регулярно смачивать плиту водой.

Спустя месяц поддерживающая система удаляется, при помощи лома демонтируется опалубка, полиэтилен убирается вручную и можно любоваться основной частью работы.

Завершающий этап

На этом этапе следует позаботиться о том, чтобы спрятать двутавры. Для этого есть 2 варианта развития – использование любой строительной смеси (что сделает почти весь расчет на экономию тщетным), либо подвеснойнатяжной потолок. Чаще всего в загородных домах в данном случае используют именно подвесной потолок из гипсокартона, т.к. его будет очень удобно смонтировать, при этом совершенно не пострадают габариты комнаты. Также будет очень удобно с проводкой, т.к. балки вполне можно просверлить без ущерба для прочности.

Пол на чердаке своими руками

При переделке чердака в жилое помещение может оказаться, что теплоизолятор, находящийся в перекрытии, пришел в негодность и потерял свои теплоизоляционные свойства. Причины потери эксплуатационных качеств могут быть самые разные: от локальных протечек до плохого проветривания чердака и, как следствие, намокание утеплителя от образовавшегося конденсата. Влажные, гниющие доски могут также стать причиной переоборудования всего пола.

Переделка потолка начинается с установки дополнительной обрешетки между балками перекрытия. В качестве обрешетки используют, чаще всего, брусья из сосны, которые крепят перпендикулярно балкам с помощью металлических уголков или другим удобным способом. Чтобы предотвратить проникновение конденсата из нижнего помещения, укладывают слой пароизоляционной мембраны. В качестве утеплителя часто используют плиты каменной ваты, которые, в зависимости от необходимой толщины, могут быть уложены в два слоя.

Сверху на плиты укладывают второй слой пароизоляции. Крепление мембраны происходит при помощи строительного степлера. Основанием для чернового пола могут послужить плиты из шпунтованного влагостойкого ДСП. Они жестче и прочнее обычных плит, а также экологически безопасны. Благодаря продольным выступам и пазам монтировать плиты легко и удобно, а поверхность получается идеально ровной. Для чистового пола используют ламинат или линолеум.

Теплоизоляция крыши на чердаке

Утепление крыши наиболее важный этап. При теплоизоляции своими руками необходимо выполнить теплотехнический расчет для выбора толщины теплоизолятора. Наиболее часто используют готовые таблицы и климатические карты для подбора толщины утеплителя. Для скатных кровель используют базальтовые материалы с плотностью не менее 35 кг/м3. Такая минимальная плотность необходима для удержания утеплителя при его распоре между стропил.

Со стороны помещения укладывают пароизоляционную пленку. Со стороны кровли, на утеплитель лучше положить супердиффузионную мембрану, которая пропускает влагу из теплоизолятора.

Перекрытие по двутавровым металлическим балкам – подготовительные работы

На подготовительном этапе выполните следующие мероприятия:

Определитесь с материалом, который предполагается использовать для изготовления перекрытия помещения, а также изучите последовательность действий.
Разработайте рабочий чертеж, предоставляющий полную информацию о конструктивных особенностях перекрытия и сортаментах применяемых материалов.
Выполните расчеты, подтверждающие прочностные характеристики строительной конструкции и необходимый для длительной эксплуатации запас прочности.
Рассчитайте потребность в строительных материалах, оцените объем расходов, а также подготовьте инструменты.
Смонтируйте двутавровые балки, соблюдая интервал между опорными элементами, равный 1–2 м и проконтролируйте правильность установки с помощью уровня.
Соберите по нижнему уровню двутавра щитовую разборную опалубку, используя ламинированную фанеру или строганные доски, обеспечьте отбортовку высотой 15–20 см.
Закрепите деревянные брусья или стальные распорки для обеспечения неподвижности опалубочной конструкции, которая должна выдержать массу бетона.

При монтаже опор устанавливайте деревянные балки по одной штуке на каждый квадратный метр площади, а металлические элементы в 2 раза реже. Применение стоек телескопического типа существенно облегчит работы по фиксации опалубочной конструкции. Закончив подготовительные мероприятия, приступайте к основной работе.

Правильный расчет перекрытия по металлическим балкам очень важен

Что представляет собой чердак

Чердачное помещение ограничивают скаты крыши и потолок жилого этажа. Это место часто используют для обустройства дополнительной жилой площади.

Чердак частных домовладений бывает двух видов:

Жилым. Его называют мансардой. В ней можно оборудовать гостиную, рабочий кабинет, спальню, библиотеку и т.д. Высота помещения в данном случае должна составлять не меньше 220 сантиметров. Кроме этого в ней нужно обеспечить вентиляцию, естественное освещение, выполнить утепление скатов.
Нежилым. Такое чердачное пространство, как правило, используют для размещения технического оборудования, хранения старых или ненужных вещей. При этом будет достаточно 2-метровой высоты, а естественное освещение обустраивать не обязательно. Вместо утепления скатов делают теплоизоляцию чердачного перекрытия.

Как рассчитать?

Теплотехнический расчет чердачного перекрытия должен соответствовать российской нормативной базе по энергосбережению.

— «Тепловая защита зданий». — «Проектирование тепловой защиты зданий». — «Конструкции строительные ограждающие неоднородные. Расчет приведенного сопротивления теплопередаче». — Теплозащитные свойства ограждающих конструкций зданий.

В результате расчетов проверяется соответствие многослойного перекрытия санитарно-гигиеническим нормам.

Поиск потерь тепла

Для примера расчета чердачного перекрытия 10×10 м, расположенного в г. Москве из климатических справочников выбирают данные для проведения расчетов:

Расчётная Т внутреннего воздуха tв — +21 С;
Число дней отопительного периода Zот.пер — 214 сут;
Средняя Т наружного воздуха за отапливаемый период tот.пер — -3.1С.

По ним рассчитывают градусо/сутки отапливаемого периода ГСОП:

ГСОП = (tв — tот.пер) • Zот.пер = (21 — (-3.1)) • 214 = 5157.4 м 2 • С/Вт
Необходимое сопротивление теплопередаче: Rтр = a • ГСОП + b = 0.00035 • 5157.4 + 1.4 = 3.2051 м 2 •С/Втэ

По исходным данным определяют тепловое сопротивление многослойного перекрытия:

Процент влажность в чердачном помещении ϕ — 55%.
Коэффициент, расположения внешней поверхности к атмосферному воздуху n — 1.
К теплоотдачи перекрытия (int) — 8.7.
К теплоотдачи поверхности стен α (ext) — 12.
Нормативный перепад температур Δt (n) — 3С.
Термосопротивление перекрытия 1.88 м 2 •С/Вт.

Далее проверяется соответствие многослойного перекрытия нормам СЭС по тепловой защите. Для этого используют формулы СНиП.

Термосопротивление поверхности перекрытия:

Сопротивление теплопередачи многослойного перекрытия:

Минимально необходимое сопротивление теплопередачи:

Например, для многослойного чердачного перекрытия в составе:

Черновая доска — 30 мм.
Пароизоляционная мембрана — 0.1 мм.
Замкнутая воздушная прослойка — 20 мм.
Обрешетка сосна и ель вдоль волокон — 25 мм.
Минеральная (каменная) вата 120-170 кг/м 3 — 70 мм.
Влагозащитная мембрана — 0.1 мм.
Плиты древесно-стружечные, плотность 800 кг/м 3 — 10 мм.

На основании расчетных формул получают результаты сопротивления теплопередачи:

перекрытия , 2.08 м 2 • С/Вт;
согласно нормативам СЭС — 1.72;
нормируемое — 3.16 м 2 • С/Вт.

Поскольку фактическое сопротивление теплопередачи превышает требования СЭС R>Rс то выбранная конструкция обеспечивает тепловую защиту здания, а подобранный пирог многослойного перекрытия, работает без образования в нем конденсата.

Что собой представляет перекрытие для чердака?

Перекрытие – это горизонтальные силовые конструкции, которые разделяют жилой этаж от чердачного помещения, и воспринимает на себя при этом нагрузки от веса всего, что находится под крышей.

Само по себе перекрытие – это необходимый элемент жесткости, который также обеспечивает устойчивость всему строению. Среди всех других мы сегодня выделим чердачное перекрытие, а именно – его конкретный вид. Заметим, что общие правила относится ко всем видам, но некоторые технические особенности в обустройстве чердачного перекрытия по балкам все же есть.

Первая из них – это жесткость и прочность. Т.е. перекрытие должно быть:

Способным выдержать расчетные нагрузки и при этом не прогнуться, не разрушится. Например, допустимая величина прогиба – всего 1 на 250 от длины пролета.
Во-вторых, чердачное перекрытие не должно быть хлипким, и ни в коем случае не должно колебаться при перемещении предметов на нем или движение людей.
И, наконец, шумоизолированным, чтобы избежать неприятных скрипов, когда кто-нибудь поднимется на чердак.

В частном строительстве преимущественно используется два вида перекрытий: деревянные и железобетонные. Первые выстраиваются по прочным деревянным балкам, а вторые – по балкам, плитам и в монолитном варианте. Также сами балки могут быть стальными, если приходится перекрывать достаточно большие пролеты. Но именно в частном домостроительстве на выбор материала перекрытия влияет чаще всего как раз экономический фактор.

Стоимость устройства перекрытий обычно составляет до 20% сметы всего строительства дома, а трудозатраты – целых 25%. Поэтому достаточно популярно все-таки возведение деревянного перекрытия чердака – все благодаря его высоким эксплуатационным характеристикам и хорошей шумоизоляции.

И еще один важный момент: при изготовлении деревянных чердачных перекрытий вам не понадобится тяжелая грузоподъемная техника, особенно бетононасос.

Расчет нагрузки, действующей на перекрытие.

Нагрузка собственного веса всех элементов перекрытия, среди которых балки перекрытия, зашивки, межбалочное заполнение и вес эксплуатационной нагрузки, включающей в себя вес мебели, других предметов и устройств, находящихся в помещении, вес людей составляют общую нагрузку, действующую по балкам перекрытия на само перекрытие. Рассчитать эту нагрузку довольно сложно, она выполняется специалистами и представляет собой громоздкие расчеты, выполняемые специалистами в процессе проектирования конструкции перекрытия. Однако, используя приведенный ниже упрощенный вариант, можно выполнить эти расчеты самостоятельно.

Деревянное перекрытие для чердака, в случае если на чердаке не складируются вещи или другие материалы, а утеплитель изготовлен из легких материалов постоянная нагрузка состоит только из собственного веса и составляет обычно 50 кг/м 2 .

Согласно СНиП 2.01.07-85 эксплуатационная нагрузка составит в данном случае 90 кг/м 2 , включающая 70 кг/м 2 – нормативное значение для этого вида чердака 1,3 – коэффициент запаса.

Сложив 50 кг/м 2 и 90 кг/м 2 получим общую расчетная нагрузка для указанного выше чердачного перекрытия, которая составит 140 кг/м 2 , а после округления 150 кг/м 2 .

Если же чердак планируется использовать для хранения вещей, в других целях, когда на перекрытие будет действовать большая нагрузка, или при изготовлении использовался тяжелый утеплитель и более тяжелые заполнитель и подшивка, нормативное значение нагрузки увеличится до 150 кг/м 2 , и, соответственно общую округленную нагрузку на чердачное перекрытие следует принимать за 250 кг/м 2 (50+150х1,3 = 245 кг/м 2 ). Когда чердачное помещение используется для проживания людей в качестве мансарды, общая расчетная нагрузка, с учетом веса полов, перегородок, мебели, дверей, увеличивается до 300-350 кг/м 2 . Однако, в данном случае нужно также учесть вес устанавливаемых при устройстве мансарды междуэтажных деревянных перекрытий, а временная нагрузка при эксплуатации состоит из большого количества мебели и людей, общая нагрузка должна приниматься за 350 – 400 кг/см 2 .

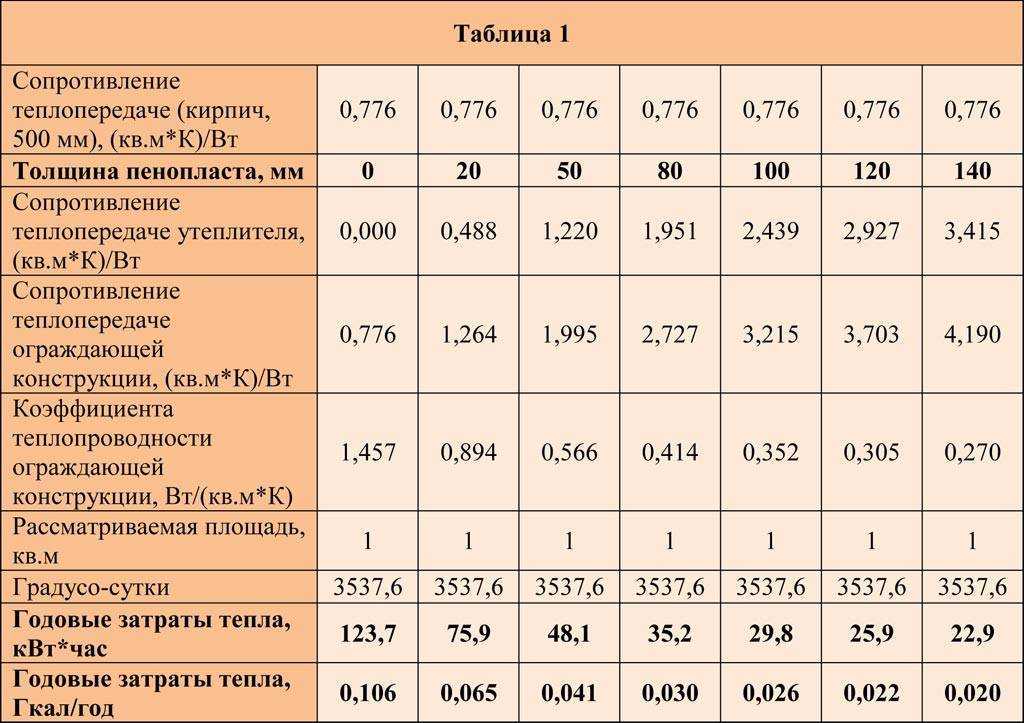

Типовые конструкции стен

Разберем варианты из различных материалов и различных вариаций «пирога», но для начала, стоит упомянуть самый дорогой и сегодня крайне редко встречаемый вариант — стена из цельного кирпича. Для Тюмени толщина стены должна быть 770 мм или три кирпича.

Брус

В противовес, достаточно популярный вариант — брус 200 мм. Из схемы и из таблицы ниже становится очевидно, что одного бруса для жилого дома недостаточно. Остается открытым вопрос, достаточно ли утеплить наружные стены одним листом минеральной ваты толщиной 50 мм?

Название материала	Ширина, м	λ₁, Вт/(м × °С)	R₁, м2×°С/Вт
Вагонка из хвойных пород	0,01	0,15	0,01 / 0,15 = 0,066
Воздух	0,02	—	—
Эковер Стандарт 50	0,05	0,04	0,05 / 0,04 = 1,25
Брус сосновый	0,2	0,15	0,2 / 0,15 = 1,333

Подставляя в предыдущие формулы, получаем требуемую толщину утеплителя δ_ут = 0,08 м = 80 мм.

Отсюда следует что утепления в один слой 50 мм минеральной ваты недостаточно, нужно утеплять в два слоя с перехлестом.

Любителям рубленных, цилиндрованных, клееных и прочих видов деревянных домов. Можете подставить в расчет любую, доступную вам, толщину деревянных стен и убедиться, что без внешнего утепления в холодные периоды вы: либо будете мерзнуть при равных расходах тепловой энергии, либо тратить больше на отопление. К сожалению, чудес не бывает.

Так же стоит отметить несовершенство стыков между бревнами, что неизбежно ведет к теплопотерям. На снимке тепловизора угол дома снятый изнутри.

Керамзитоблок

Следующий вариант так же набрал популярность в последнее время, керамзитоблок 400 мм с облицовкой кирпичом. Выясним какой толщины утеплитель нужен в этом варианте.

Название материала	Ширина, м	λ₁, Вт/(м × °С)	R₁, м2×°С/Вт
Кирпич	0,12	0,87	0,12 / 0,87 = 0,138
Воздух	0,02	—	—
Эковер Стандарт 50	0,05	0,04	0,05 / 0,04 = 1,25
Керамзитоблок	0,4	0,45	0,4 / 0,45 = 0,889

Подставляя в предыдущие формулы, получаем требуемую толщину утеплителя δ_ут = 0,094 м = 94 мм.

Для кладки из керамзитоблока с облицовкой кирпичом требуется минеральный утеплитель толщиной 100 мм.

Газоблок

Газоблок 400 мм с нанесением утеплителя и оштукатуриванием по технологии «мокрый фасад». Величину внешней штукатурки в расчет не включаем из-за крайней малости слоя. Так же, в силу правильной геометрии блоков сократим слой внутренней штукатурки до 1 см.

Название материала	Ширина, м	λ₁, Вт/(м × °С)	R₁, м2×°С/Вт
Эковер Стандарт 50	0,05	0,04	0,05 / 0,04 = 1,25
Поревит БП-400 (D500)	0,4	0,12	0,4 / 0,12 = 3,3
Штукатурка	0,01	0,87	0,01 / 0,87 = 0,012

Подставляя в предыдущие формулы, получаем требуемую толщину утеплителя δ_ут = 0,003 м = 3 мм.

Здесь напрашивается вывод: блок Поревит толщиной 400 мм не требует утеплителя с внешней стороны, достаточно внешней и внутренней штукатурки или отделки фасадными панелями.

Заключение

Таинство теплотехнического расчета открывает не только возможность в подборе стеновых ограждений: пирог утепленной кровли, полы первого этажа и чердачные перекрытия, всё считается с применением этих формул. Для пола нужно учитывать, что температура в пространстве между землей и полом не опускается ниже +5 градусов, поэтому требуемое сопротивление тепловой защите придется подобрать по-новой.

Станет ли дом тёплым и экономичным зависит только от вас, а в следующей статье мы разберём вопросы: конденсата, точки росы, правильного утепления газобетона и почему в качестве утеплителя стен не стоит использовать пенопласт и пенополистирол.
