Зачем, чем и как производится усиление проема в кирпичной стене?

Как правильно определить несущую стену и можно ли это сделать самостоятельно

Для определения, является ли стена несущей, достаточно минимальных знаний в технологии строительства. Естественно, официально подтвердить, с каким типом конструкций придется иметь дело при проектировании и выполнении работ, могут только профессиональные специалисты, эксперты. Вот несколько признаков, по которым можно самостоятельно оценить вид и характеристики конструкции:

• для кирпичных домов характерно ограниченное количество внутренних несущих стен – обычно они располагаются продольно, имеют специальные диафрагмы для повышения общей прочности здания;
• в панельных зданиях несущими конструкциями насыщено все внутреннее пространство объекта – так как все стены в панельных домах крепятся между собой, возможность проведения перепланировки в значительной степени зависит от этажности, вида предстоящих работ;
• для домов из монолитных конструкций определить несущую стену без документов практически невозможно – данный тип зданий обычно делается по индивидуальным проектам, поэтому потребуются предварительные обследования.

Увидеть все несущие стены можно из исходного проекта, из технической документации на здание. Так как проведение почти всех работ требует согласований и разработки проекта, указанные документы изучат специалисты проектной организации. Это устранит ошибки, обеспечит полноценную безопасность предстоящих работ.

Пошаговый план выполнения действий

Первый вариант

Рассмотрим наиболее распространенный вариант – расширение дверного проема в кирпичной стене. До начала производства работ обязательно должна быть установлена усиливающая металлическая перемычка над проемом.

Сбиваем слой штукатурки с поверхности в местах, где запроектировано расширение и над проемом так, чтобы была видна перемычка и кладка над ней – достаточно 30см.

Размечаем будущий проем мелом, грифелем, иным материалом, оставляющим заметный след. Ширина проема не может превышать 2 метра потому, что перераспределение нагрузок может стать опасным, или, если это имеет место, то идут на установку дополнительной опоры — колонны.

В случае, если перемычка (прогон) оказалась короче ширины проема, то ее следует подпереть стойками на время выполнения работ, чтобы избежать случайного обрушения.

Она воспримет часть нагрузки от вышележащих конструкций, и вы сможете спокойно работать. Края ее обязательно должны заходить за границы будущего проема на расстояние не менее 250мм с каждой стороны.

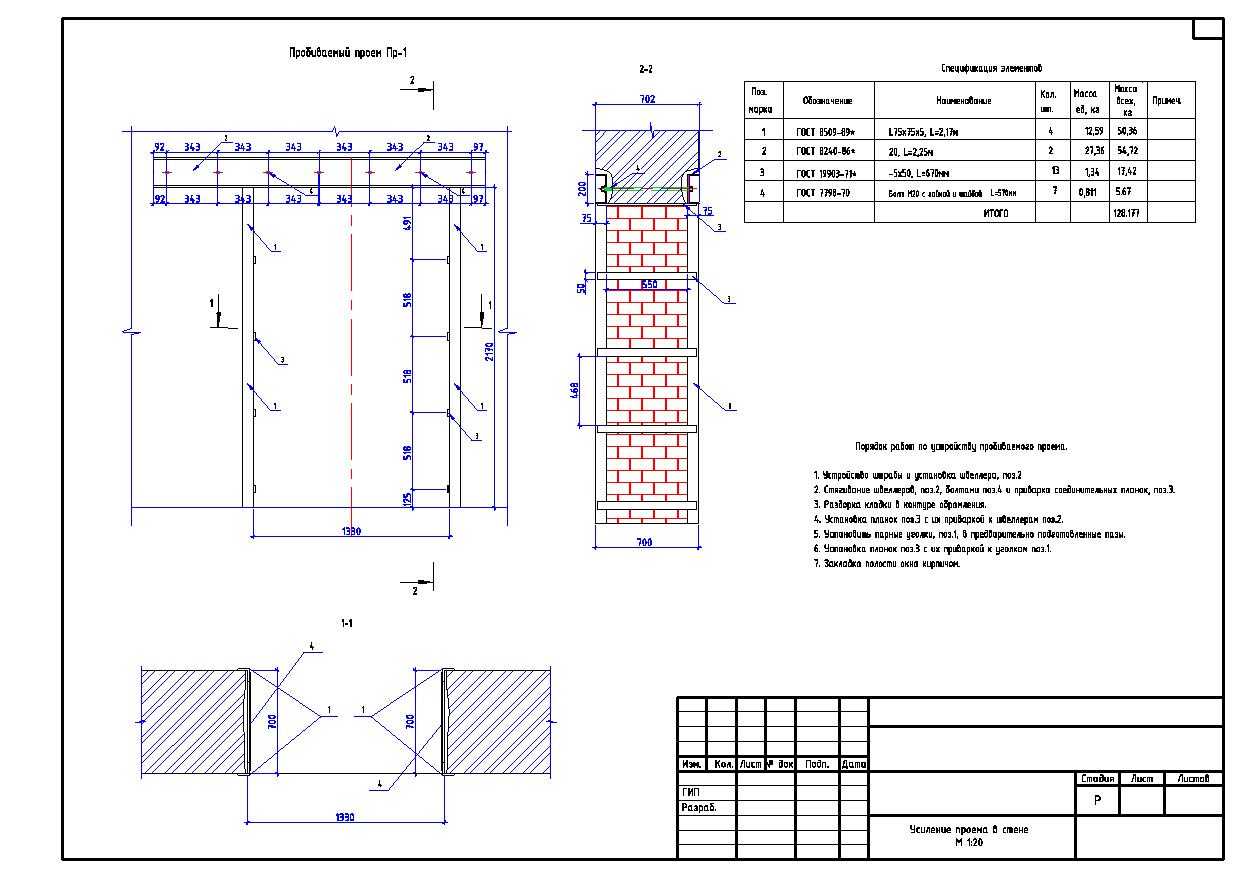

Рассмотрим теперь самый ходовой вариант того, когда обрамление выполняется из двух спаренных швеллеров №14-20, которые стягиваются между собой сквозными шпильками с шайбами и гайками.

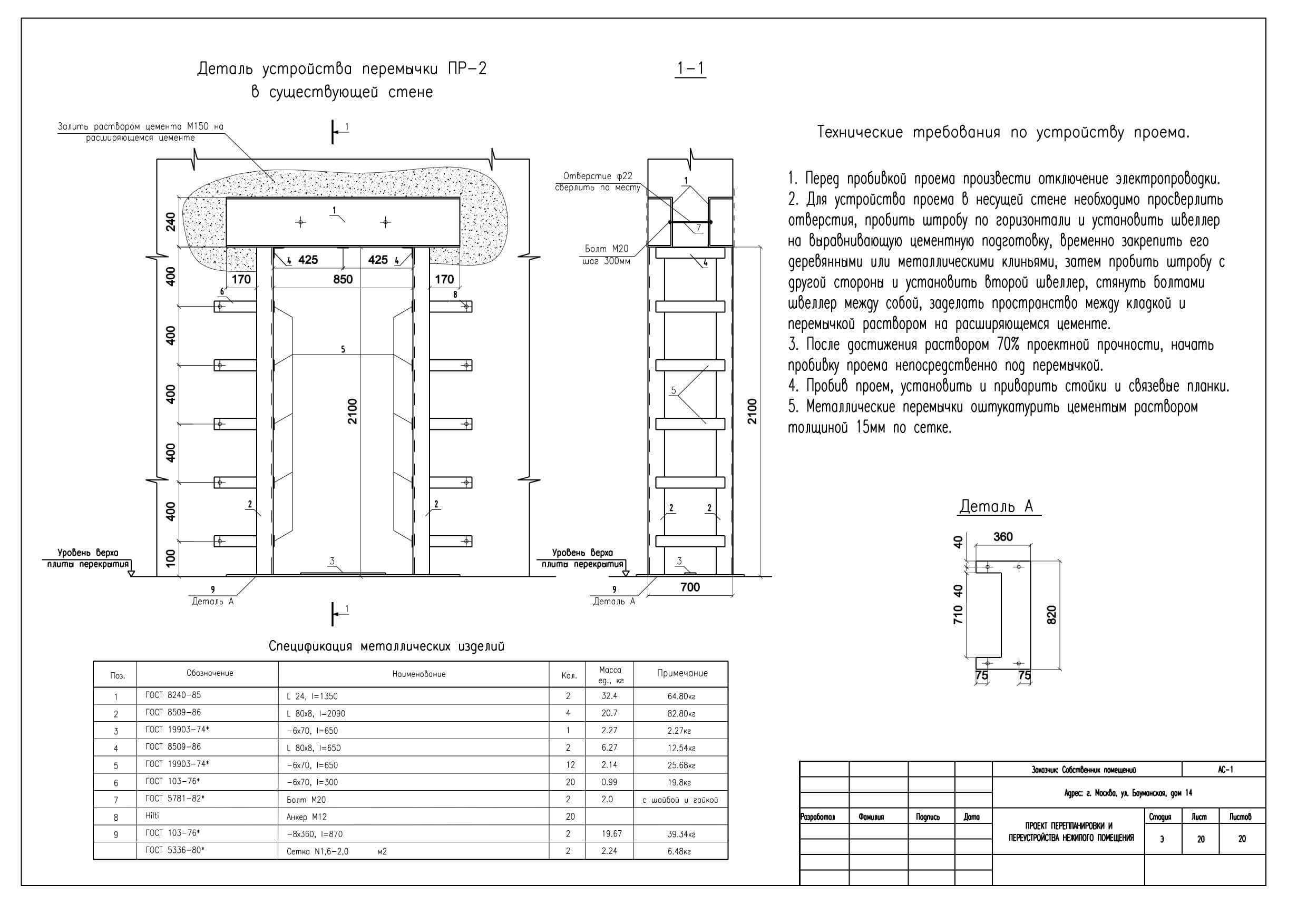

Перед установкой новой перемычки над проемом в стенке выполняются посадочные места – ниши с двух ее сторон, сразу же над существующей перемычкой.

Глубина ниши для установки швеллера должна примерно равняться размеру полки швеллера, чтобы он не выступал за плоскость кладки и впоследствии был спрятан под слоем штукатурки.

При стягивании швеллеров для равномерного прилегания к поверхности ниши под стенки швеллера подкладывают раствор М-100, который заполняет неровности на внутренней поверхности ниши.

В стенках швеллеров просверливают отверстия диаметром чуть больше, чем диаметр шпилек. Отверстия на обоих швеллерах должны быть соосными. Швеллер устанавливают в нишу и размечают сквозные отверстия в стенке, которые затем просверливают. После этого производится установка перемычек.

Вот теперь можно приступить к разборке кладки для уширения дверного проема по разметке до фундамента либо плиты перекрытия.

Расширение проема в кирпичной стене связано с получением ровных вертикальных краев разбиваемого проема, что достигается выпиливанием фрагментов кладки пилой «болгарка» с алмазным диском.

Ох, и неблагодарное это дело – пыль везде, плохо поможет и смачивание водой. Работать приходится в респираторе. Резка выполнена, разобрать кладку удобно перфоратором.

Если перемычка по длине окажется меньше ширины проема и она как – бы «нависает» над ним, то ее необходимо демонтировать.

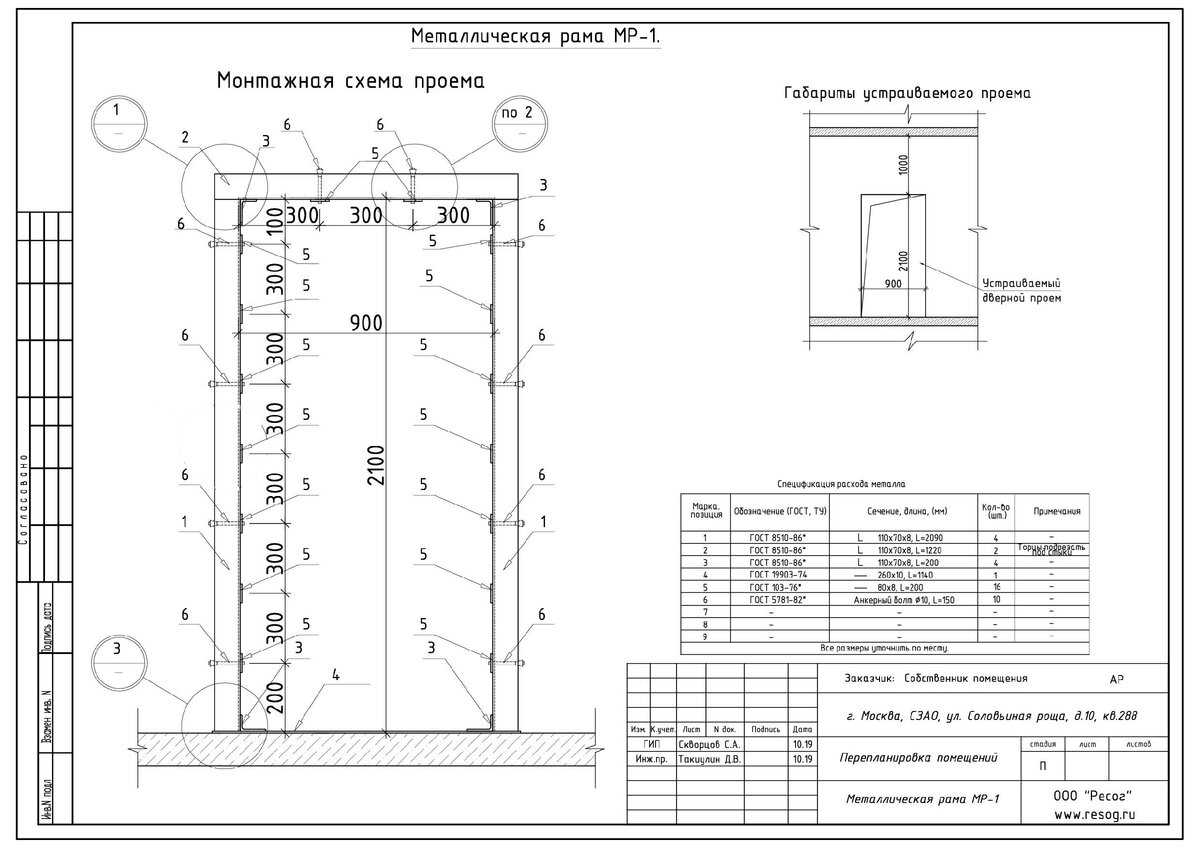

Следующий шаг – установка боковых стоек, обрамляющих проем и упирающихся верхним концом в металлическую балку — перемычку. Их выполняют из уголка 75-100мм. Связь с балкой фиксируем приваркой в углах на стыке уголков жесткости.

Стойки должны быть жестко зафиксированы в проеме, для чего они соединяются между собой по толщине стены полосовой сталью, к которой приваривают забитые в стену заостренные штыри из арматуры диаметром 12мм.

По низу проема делают распорку из уголка 45-50мм или арматуры диаметром 20 – 25 мм, которая потом спрячется в толще пола. Все металлические элементы свариваются между собой, образуя прочный металлический каркас – так называемую «обойму».

Так же возможно расширение дверного проема в кирпичной стене с усилением перемычки из двух уголков № 100-150. Между собой уголки соединяются стягивающими планками, полосами. Далее все выполняется аналогично, как описано выше.

Усиливаем расширенный проем уголком

Второй вариант

Исходя из конструктивного решения, толщина перегородок принимается значительно тоньше и возводится в четверть или полкирпича. Трудовые затраты при изменении размеров дверного проема соответственно меньше.

Опишу процесс менее подробно, так как технология одна и все этапы подробно описаны выше.

Виды кладки кирпича

При строительстве зданий из кирпича применяется несколько способов кладки:

1. Ложковая кладка. Ее смысл заключается в том, чтобы каждый ряд сдвигался на половину кирпича. Благодаря этому в общей конструкции швы не совпадают и прочность увеличивается. В простонародье ее называют кладкой «в полкирпича».
2. Цепная. Подразумевает под собой чередование двух горизонтальных рядов. Первый ряд выполняется ложковым способом, а второй тычковым.
3. Тычковая кладка. Кирпичи располагаются торцами наружу. Стена становится гораздо прочнее и устойчивее, повышаются показатели шумо- и теплоизоляции. Однако материала для изготовления стен тычковым способом нужно гораздо больше. Из-за этого такой способ кладки не используется для строительства многоэтажных домов.

При создании стены из кирпича необходимо армировать конструкцию. Для этого делается перевязка металлической сеткой или арматурой малого диаметра. Армирование выполняется через каждые 2-3 ряда. Готовая стена становится прочнее и долговечнее.

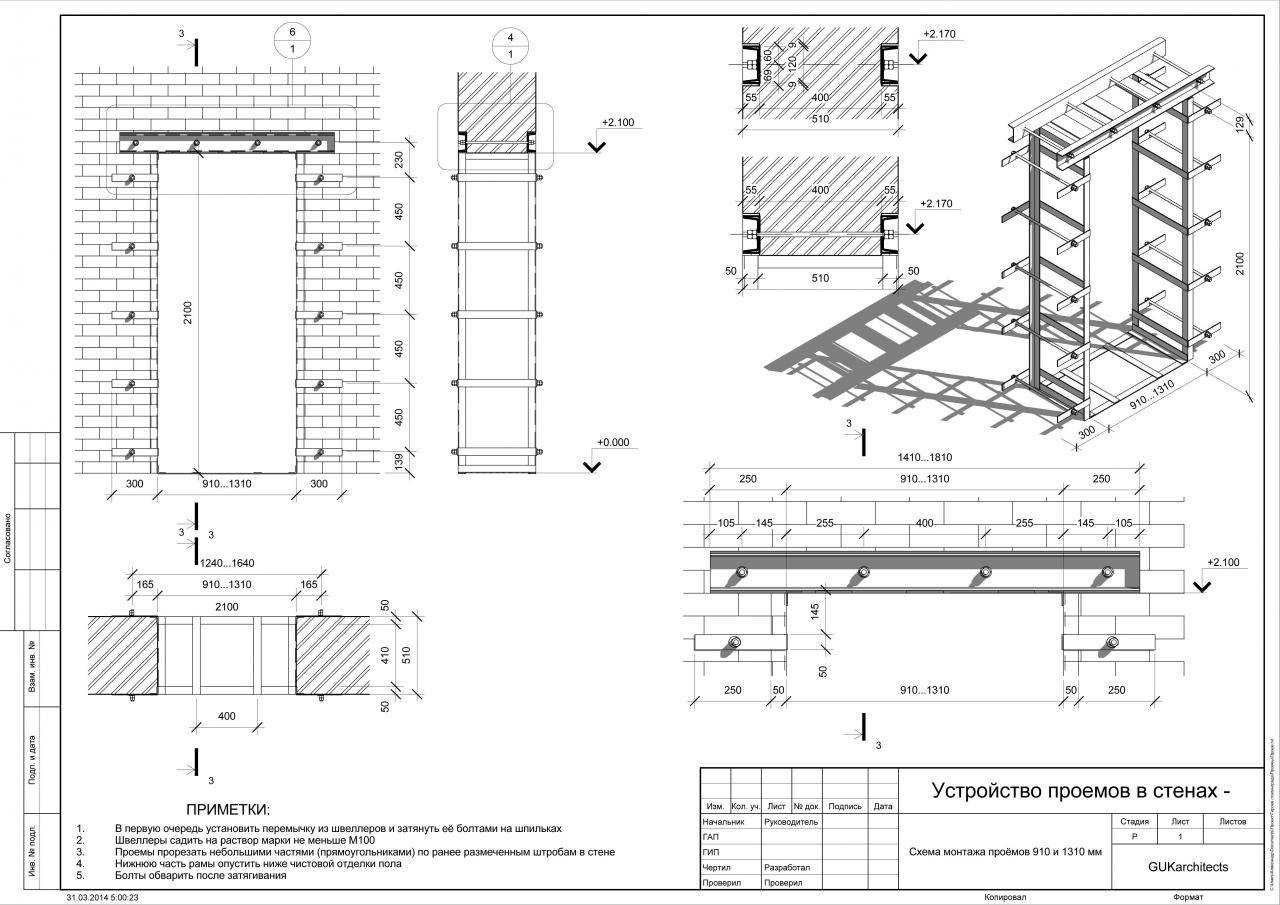

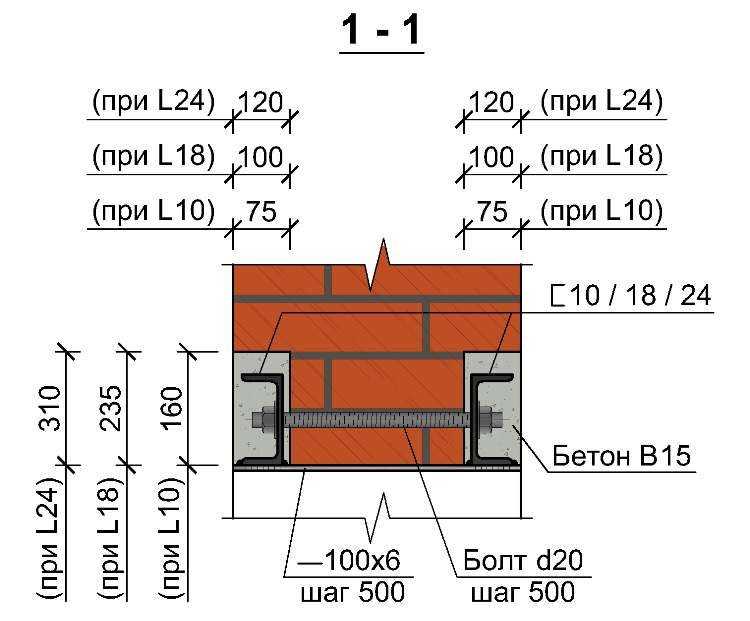

Усиление при помощи швеллера

Преимуществом данного метода является возможность проведения работ по усилению еще до прорезания стены, недостатком — потеря площади помещения. По краям дверного проема устанавливают два вертикальных швеллера, с одной и с другой стороны. После этого их стягивают шпильками, получая так называемый двутавр. При помощи металлических пластин напрягают швеллерные стойки.

Если стены кирпичные, швеллер можно заглубить в штробу, что позволит сэкономить на дальнейшей отделке. При его установке может возникнуть несколько проблем. Для толстостенного швеллера потребуется просверлить отверстия для шпилек, что отнимает время. В связи с этим многие специалисты предпочитают делать их прожигание заранее, еще на металобазе. Однако при сверлении перфоратором ответных отверстий в бетонной стене возрастает вероятность наткнуться на арматуру.

Как подобрать?

Подбор подходящей перемычки лучше предоставить профессионалам. Они оценят тип стены, особенности постройки, и характеристики составляющих элементов, которые нужно будет уложить в одном направлении, чтобы достичь нужной ширины пролета.

При выборе учитывают величину нагрузки, которую должна будет выдерживать перемычка, качество материала. Так, например, если перемычка бетонная, то учитывается марка бетона. Это же относится и к кирпичу, и арматуре (марка стали).

Обращают внимание также на грани конструкции, применение норм СНиП (глубина опирания), параметры готовых изделий, указанные производителями. Особенно, обращают внимание на изгибы материала. Например, опоры из металла должны в норме прогибаться не больше, чем 1/200 собственной указанной длины

Например, опоры из металла должны в норме прогибаться не больше, чем 1/200 собственной указанной длины.

Пример правильного подбора перемычки (в данном случае, металлической) можно посмотреть ниже:

Пример расчета

Правильность расчета перемычки для проема производят по точному или упрощенному расчету. Чтобы не ошибиться, нужно использовать показатели из таблиц СНиП.

Упрощенный

Здесь принято сначала определять нагрузку, действующую на перемычку, затем определяют максимальный изгибающий момент, воздействующий на поперечное сечение.

Нагрузки на погонный метр определяются в зависимости от веса кладки: q1 = p х b х h, где:

• p в кг/м3 — плотность материала, из которого делается перегородка (сюда относится также и раствор кладки),
• b – толщина стены,
• h – высота кладки.

Например, при предполагаемом проеме для кирпичной перегородки ширина 1 м, а толщина – ½ кирпичного изделия, то его полная расчетная нагрузка составит: q = 1,1 х 142,5 = 157 (кг/м).

Что нужно предусмотреть перед началом работ

Первый существенный просчет, который допускают начинающие мастера, это ошибки в расчете объема работ. Дело в том, что при демонтаже старых деревянных блоков, придется вырывать из проема все детали рамы. А при установке, заполнять пустоты пеной. Кроме этого откосы в старых домах придется сбивать до кирпичной кладки, а это приводит к дополнительным расходам и удорожанию работ.

Монтаж осуществляется в два этапа:

• сначала выполняется установка основной рамы;
• дальше устанавливается стеклопакет.

Именно поэтому, после того как будет доставлен комплект, необходимо будет распакетить его или по-другому просто вынуть стекло из алюминиевого профиля.

Невыполнение этих операций приведет к нарушению целостности конструкции и не позволит надежно и главное правильно установить окно.

Избежать этих ошибок позволит правильная предварительная подготовка к проведению работ. А начать ее стоит с просмотра видео как правильно установить алюминиевое окно. Кроме этого стоит скачать и инструкцию по установке, такой конструкции окна, которое планируется установить. При этом, ориентироваться стоит на конкретного производителя, поскольку выпускаемый профиль у каждой фирмы свой.

Что нужно знать об усилении профилем

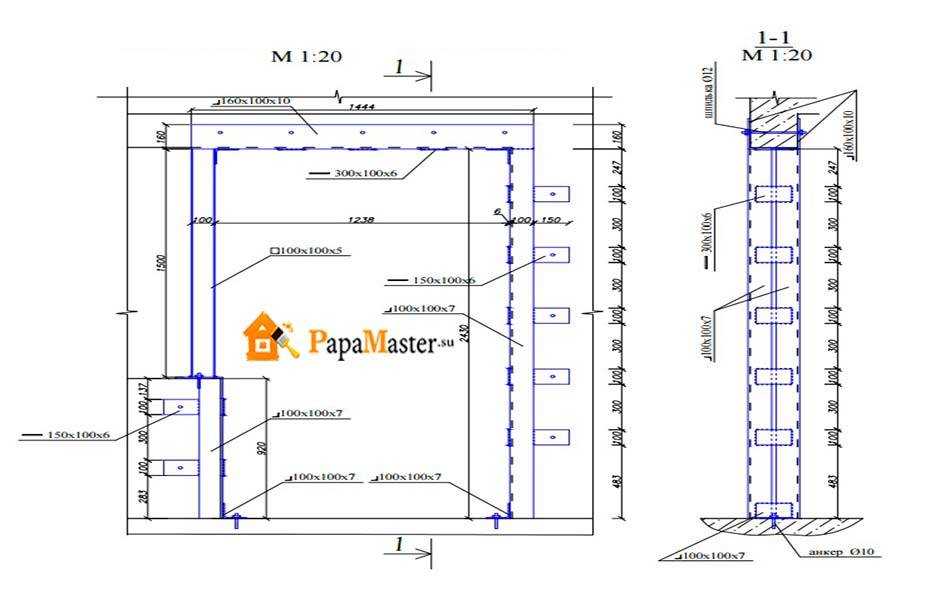

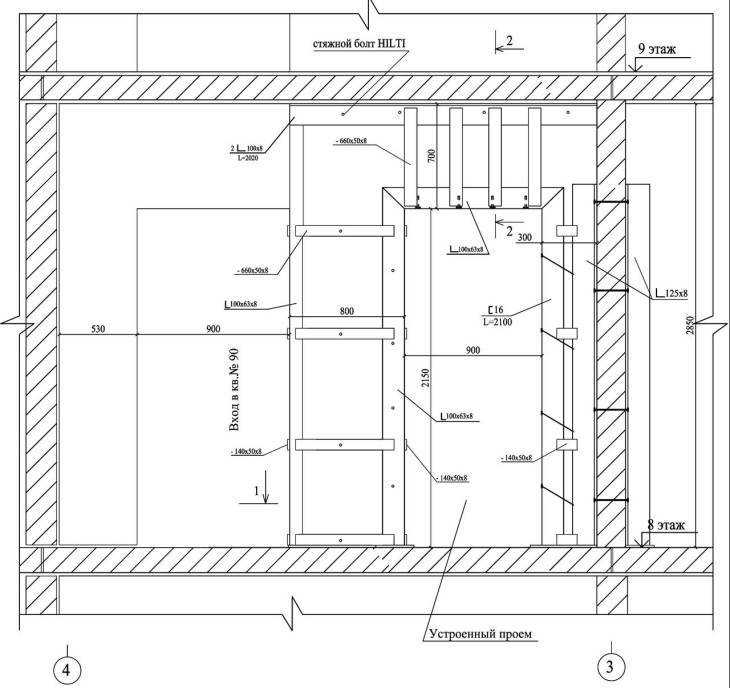

Усиление проемов в кирпичной стене осуществляют стальным профилем:

• швеллерами марок 10П, 12П, 14П;
• уголками с полками не менее 60х60 мм и толщиной не менее 5 мм.

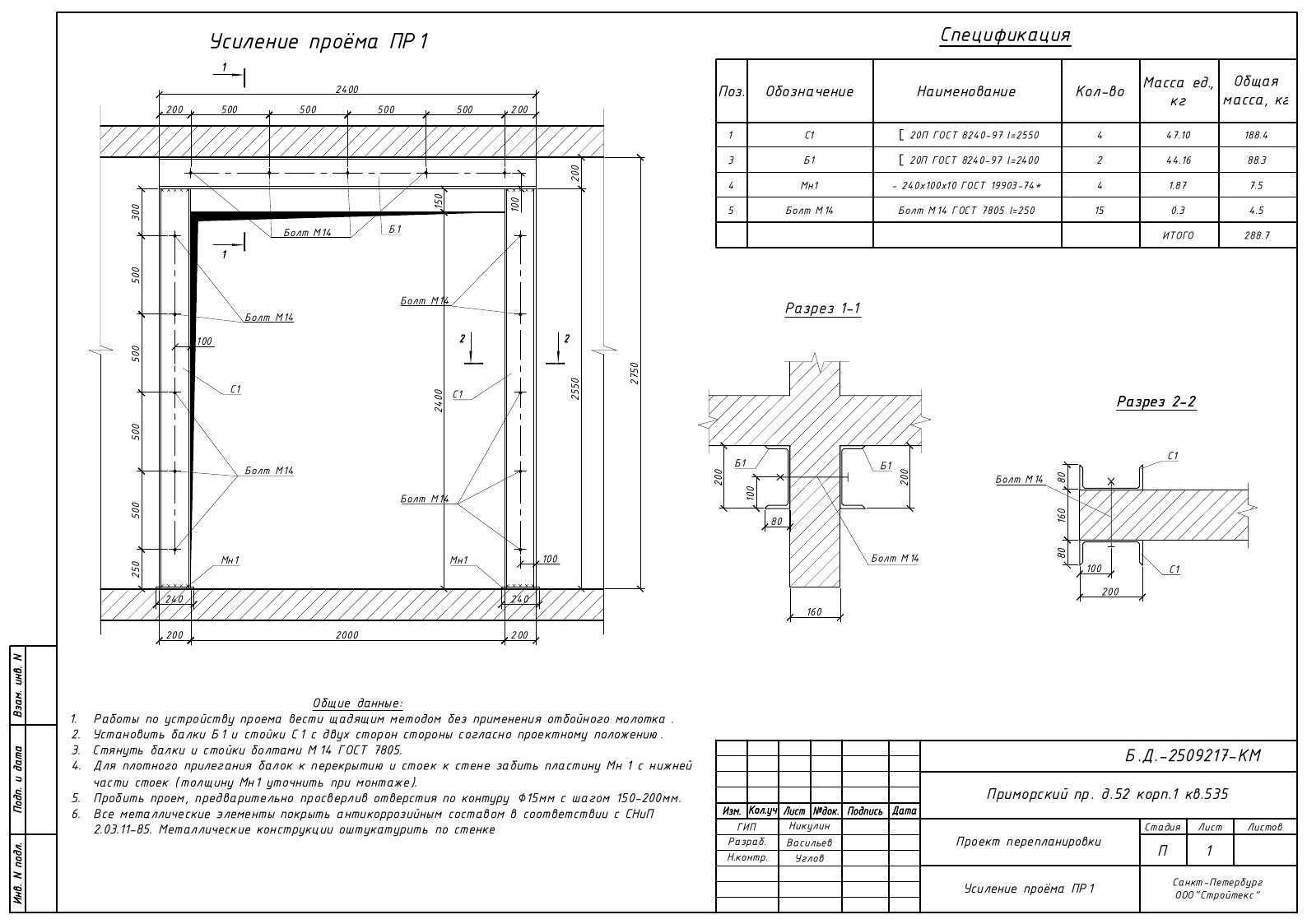

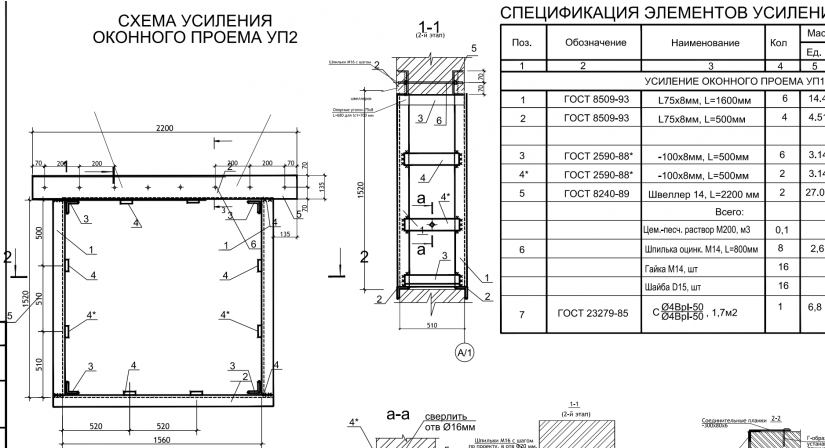

Схема отделки стальным профилем проема в кирпичной стене.

Уголки рекомендуется применять для укрепления проемов небольших окон (шириной менее 60 см) и в перегородках, не выполняющих несущую функцию. Их используют и для обрамления вертикальных частей проемов.

Усиление проводят с 2 сторон стены, стягивая профили перекладин и стоек шпильками от М16 до М24. Шаг крепежа не должен превышать 0,3 м. В любом случае для соединения обеих частей перекладины нельзя использовать менее 3 шпилек. Дополнительно проем усиливают, приваривая между параллельными швеллерами через каждые 0,2 м стальные пластины толщиной не менее 5 мм. Еще лучше приварить между профилями сплошную полосу.

Разбирают подлежащий реконструкции участок стены только после закрепления над будущим проемом горизонтальной перекладины. Перед началом работ необходимо убедиться в отсутствии в толще перегородки коммуникаций.

Какие материалы применяются?

Технология укрепления проемов зависит от толщины стены и материала. В зависимости от этого, применяют швеллеры, стойки или уголки.

Читайте так же: Найти скрытые трубы отопления

Швеллеры

Стальной швеллер распространен больше остальных вариантов. Лучше всего подойдут марки 10П, 12 П и 14П.

Для его монтажа хватит двух человек. При установке по необходимости конструкция стягивается резьбовыми стяжками.

Плюсы швеллера:

Минусы: при размере стены больше, чем 1м, необходимо применять резьбовые стяжки.

Металлическая обойма

Если ширина проема больше метра, то его также усиливают металлической обоймой. Ее также применяют для того, чтобы усилить разрушенные стены из кирпича. В нижней части устанавливаются пластины из металла, которые перераспределяют нагрузку.

Плюсы конструкции:

• более крепкая конструкция;
• правильно распределена нагрузка.

Уголки

Металлическим уголком можно усилить проем по всему контуру или установить его как перемычку. Он крепится анкерами внахлест по краям проема. Связующим элементом служит поперечная пластина, которая приваривается к уголкам.

Плюсы уголков:

1. Правильная нагрузка по всей площади.
2. Поперечная пластина крепко приваривается к уголкам.

Железобетонная перемычка

Железобетонную перемычку во время ремонта применяют реже всего, так как у нее слишком большой вес и нужна специальная техника для ее монтажа. Зачастую ее устанавливают сразу во время строительства новых зданий.

• крепкая конструкция;
• перемычка удобна, если монтировать в стену нового здания.

• большой вес;
• нужна специальная техника.

Перед тем, как монтировать любую из конструкций – необходимо обработать ее составами, защищающими от коррозии.

Инъектирование конструктивных элементов

Современным методом усиления стен является инъектирование. Проводится оно следующим образом: в стене пробуриваются отверстия и в ее тело или это может быть выполнено за кирпичную кладку, вводятся цементные эпоксидные или полиуретановые составы.

Раствор попадает в трещину или пустоту, возникшую вследствие разрушения стены, предотвращает их дальнейшее повреждение, укрепляет и обеспечивает полную гидроизоляцию.

При помощи инъектирования стен, можно укрепить кладку, герметизировать появившиеся трещины, защитить стену от негативного действия влаги, провести герметизацию гильз водоводов, в которых размещены коммуникации и т.д.

На что обратить особое внимание

Чтобы вмешательство в конструктивную целостность здания было безопасным необходимо помнить:

• Долговечность ремонта гарантирует правильный расчет нагрузки, выполненный специалистами;
• Новые проемы в несущих перекрытиях всегда укрепляют ДО начала разбора кладки;
• Верхняя часть металлической рамы должна опираться обязательно на целый кирпич или блок;
• Элементы усиления привариваются по всей линии примыкания. Точечная сварка не обеспечивает необходимой жесткости и прочности;
• Швы заделываются строительным раствором, обеспечивая максимальную связь материала стен с элементами усиления;
• Стальная рама по окончании работ должна быть абсолютно не видна;
• Выгоду заказчика гарантирует не самая низкая стоимость усиления проемов, а качественное выполнение всех этапов работ.

Ответственность за несогласованные проемы в несущих стенах

Заказчик, делая несогласованную перепланировку, рискует в первую очередь:

1. Повлиять на безопасность эксплуатации всего здания. В многоквартирном доме это грозит капитальными разрушениями;
2. Изменить несущую способность перекрытий, что вызовет их прогибы или обрушения;
3. Получить от жилищного инспектора штраф и предписание вернуть помещение в первоначальный вид, при этом, придется дополнительно усиливать конструкцию стен;
4. При игнорировании предписания от ЖилИнспекции выносится судебное решение о принудительной продаже квартиры;
5. Потратить колоссальные суммы, договариваясь с автором проекта здания, на составление нужной документации и переделку ремонта.

Избежать неприятностей поможет обращение к специалистам, оказывающим комплексные услуги: консультации, оформление документов и выполнение ремонтно-строительных работ.

«АлмазорезСервис» — идем в ногу со временем!

Способы

Если вовремя принять необходимые меры, то можно остановить процесс разрушения кирпичной стены и полностью восстановить функциональность кладки.

Основные причины, по которым начинают деформироваться кирпичные стены:

• конструктивные ошибки, допущенные во время строительства здания: недостаточная глубина фундамента, неправильный расчет перекрытий, когда несущая способность стен не соответствует оказываемой на них нагрузке;
• неправильная эксплуатация здания;
• использование некачественных материалов и неправильных пропорций раствора;
• ошибки, допущенные на стадии проектирования.
• неправильное утепление кирпичной стены

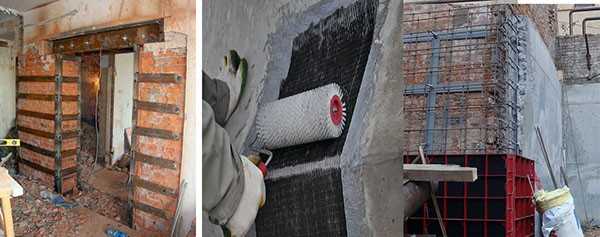

Современные строительные технологии позволяют усиливать кирпичные стены, помещая их в такие обоймы:

1. армированная;
2. композиционная;
3. металлическая;
4. железобетонная.

Чтобы снять усилие, которое разрушает стену, надо учитывать все факторы: марку бетона и раствора, состояние кладки, нагрузку, которая оказывается на стену, процент ее армирования.

Чем больше будет армированных хомутов, тем выше станет прочность кирпичной стены. Если в кирпичной кладке есть трещины, то после ее усиления при помощи обойм, полностью восстанавливается несущая способность стены.

Чтобы оценить размер повреждений, необходимо тщательно очистить трещины от грязи и остатков раствора, после чего промыть водой. Если этого не сделать, а сразу их заделать, то через некоторое время кладка снова начнет разрушаться.

кирпичную кладку

Проем в монолитной стене

Монолитные дома больше приспособлены для выполнения перепланировок. Так как их чаще всего строят небольшие компании, у этих организаций легче получить разрешение на ремонтные работы с изменением функционального назначения помещения.

Ремонтные работы осуществляют по вышеописанной схеме: стену сначала усиливают, только после этого приступают к ее видоизменению.

Устройство проема в стене на первый взгляд не является сложной операцией. Но работы по монтажу и усилению требуют выполнения правильных расчетов и соблюдения технологического процесса. При нарушении норм вмешательство в несущие конструкции может привести к разрушению всего здания.

Основные правила и требования по изготовлению ниши

Когда в несущей стене будет пробиваться ниша необходимо заранее подготовить перемычку, которая может быть изготовлена из железобетона или металлического Г-образного профиля. На выбор перемычки могут влиять следующие факторы:

• Количество жилых и нежилых этажей над несущей стеной с проемом.
• Соотношение площади стены и проема.
• Характеристика перекрытий.
• Размеры проемов.
• Характеристика несущей стены (материал, толщина и т. п.).

Устанавливать перемычки необходимо глубиной запирания от 150 мм и до 300 мм. Если применяется швеллер, то для крепления можно использовать болты. В других случаях перемычку можно посадить в нишу на цемент.

Важные аспекты

Достаточно многих людей беспокоит вопрос – можно ли делать в несущей стене кирпичного или панельного дома дверной проем. В целом такое решение допускается при соблюдении необходимых условий, но любая перепланировка подобного плана нежелательна. Несущие стены подвергаются колоссальной нагрузке, а потому нарушение технологии выполнения работ может привести к разрушению перекрытий и дома в целом.

Чтобы не допустить ошибок необходимо учитывать следующие важные аспекты:

• материал, который использовался при возведении дома;
• планировку жилища;
• соотношение размеров проема и самой несущей стены;
• состояние дома и, в частности перекрытий;
• нагрузку, которая оказывается на стену сверху;
• толщину и состояние стены.

Толщина и состояния стены — один из важных аспектов при организации проема в несущей стене

Укрепление стальными тяжами (обоймами)

Для усиления несущей способности стен, часто применяют стальную обойму. Чтобы создать такую конструкцию, вам понадобится арматура диаметром 12 мм, металлические полосы толщиной 10-12 мм и шириной 40-60 мм, металлические уголки.

По углам площади, которая будет усиливаться, вертикально монтируются металлические уголки, их фиксация выполняется при помощи раствора.

Между хомутами расстояние должно быть не больше 50 мм, а чтобы они лучше сцепились с раствором, уголки закрывают металлической сеткой. Чтобы защитить стальную обойму от коррозии, толщина цементного слоя должна быть в пределах 2-3 см.

Если площадь стены большая, то раствор наносят не вручную, а при помощи специального насоса.

Материалы и инструменты для устройства

Чтобы обустроить перемычки в стенах из кирпича, потребуются следующие расходные материалы и инструменты:

• строительный молоток, ножовка, электродрель, шуруповерт;
• набор монтажных принадлежностей;
• кельма, шпатлевки, кисти, лопатки, ведро для раствора;
• обрезные доски одинаковой толщины, с металлическими или деревянными подпорками;
• металлические уголки, саморезы, арматурная сетка или металлические стержни, гвозди с широкими шляпками, вязальная проволока;
• полиэтиленовая пленка, рубероид;
• состав для бетона в готовом виде или отдельно: цемент, песок, гравий, вода, шлак.

Отдельно могут пригодиться перчатки, спецодежда, ветошь, щетки и «разравниватели» для бетона, чтобы заливаемый раствор хорошо утрамбовывался, при распределении, заполняя поры стены и опалубки, прикрепленной к поверхности.

Как сделать дверной проем в стене

Здравствуй уважаемый читатель блога «СтройДом».

Пробить новый дверной проем может понадобиться при объединении двух комнат в одну, для оптимизации планировки и т.д. Сделать это не сложно, главное перед началом работ юридически согласовать перепланировку, как это оформить можно узнать из этой статьи.

После согласования и получения разрешения на перепланировку можно приступать к работе.

Как пробить проем в стене

Что бы качественно и быстро сделать любую работу необходимо хорошо подготовиться.

Подготовительные работы

Пробивка проема работа довольно пыльная, поэтому стоит заранее позаботиться о спец. одежде:

• перчатки;
• респиратор;
• защитные очки.

Для сбора мусора понадобятся крепкие мешки. Во время пробивания стены, ее можно смачивать водой — это уменьшит количество пыли. Если в помещении где будет пробиваться стена ремонт пола не запланирован, лучше сразу застелить его досками, во избежание повреждения.

Инструмент необходимый для пробивки дверного проема:

рулетка;болгарка;алмазные диски;перфоратор;различные насадки к перфоратору;зубило;кувалда.

Внимание: работать кувалдой надо осторожно. Потому что цель работы — аккуратный проем, а не полуразрушенная стена

Видео: Проём в несущей стене

Видео: Проём в несущей стене

Резка бетона и укрепление проёма для арки, портала, межкомнатной двери

Видео: Проём в несущей стене. Резка бетона и укрепление проёма для арки, портала, межкомнатной двери.

Пробиваем проем в кирпичной стене

Сначала кирпичную стену очищают от обоев и штукатурки. Затем, с помощью рулетки и карандаша делается разметка будущего проема. После этого сверху делается усиливающая перемычка. Это нужно для того, чтобы стена не лопнула и не обрушилась. Перемычка делается из уголка размером не менее 35 мм. Отрезаются два уголка на 30 — 40 см длиннее проема.

Болгаркой с алмазным диском с двух сторон стены прорезается верх проема. Прорезают на 15 — 20 см. больше чем ширина будущего дверного проема, глубина реза = размеру уголка (полки), толщина = толщине уголка. После этого вставляют уголки в сделанный прорез, закрепляя их анкерными шпильками и забивая щели цементным раствором.

Теперь можно приступать к демонтажу кирпичной стены. Быстро и качественно удалить не нужный участок можно с помощью алмазной пилы. Однако такое удовольствие может позволить не каждый. Поэтому чаще всего используется болгарка, перфоратор или кувалда с зубилом.

По отмеченным линиям дверного проема болгаркой делают прорез насколько позволит диаметр алмазного диска. Затем, перфоратором или кувалдой с зубилом, постепенно удаляется кирпич. После удаления всего ненужного кирпича нужно доделать перемычку. Для этого оба уголка надо сварить между собой с низу.

Если же по какой то причине проведение сварочных работ не возможно, скрепить их можно пластинами из металла. Пластины и уголок просверливают и закрепляют между собой мощными саморезами по металлу. Проем в кирпичной стене практически готов, осталось только его облагородить и можно вставлять дверь.

Как сделать дверной проем в бетонной стене

Чаще всего бетонные стены являются несущими. И если это так, то лучше эту работу доверять специалистам, которые смогут правильно рассчитать конструктивные особенности усиливающего каркаса и обвязки. При создании нового проема в бетонной стене, так же как и в первом случае делается разметка.

После чего эту разметку надо перенести на другую сторону. Это можно сделать просверлив перфоратором отверстия в углах и по линиям будущего проема. Затем, сверлом диаметром 10 — 12 мм делаем отверстия по всему периметру, через каждые 3 — 4 см.

Бетонные стены намного крепче кирпичных, поэтому без алмазной пилы работа будет долгой и тяжелой. После того, как дверной проем все таки будет пробит, надо сделать обвязку из металлического швеллера или уголков сваренных между собой.

В заключении хочется еще раз напомнить, любые изменения в конструктивные особенности квартиры, особенно это касается многоквартирных домов, можно вносить только при наличии разрешения полученного в государственных инстанциях.

До встречи на страницах сайта. Удачи вам и тепла вашему дому.

Вопросы, дополнения или пожелания можно написать на странице Вопрос-Ответ.

Посмотрите видео: Как резать бетон без пыли самому (перепланировка)

Источник

stroyka37.ru
