Секреты установки пластиковых окон в деревянном доме с обсадой

Как сделать обсаду самому

Для профессионалов сделать обсаду не представляет труда. Берут бензопилу, вырезают нужные пазы, сколачивают доски нужным образом и все — обсада готова.

Но можно ли сделать эту самую окосячку самому, не имея специальных навыков и даже без бензопилы? Мы попробовали и сделали. Смотрите далее небольшой фоторепортаж о ходе строительства:

Сразу покажу конечный результат, восемь вот таких окон в доме из бруса:

На каждое окно использовались доски-сороковки толщиной 40 мм, а также деревянные бруски 50 на 50 мм (или 50 на 40). И такие простые инструменты: — циркулярная пила,

— дрель со сверлом Форстера,

— молоток и стамеска.

Итак, мы начали первое окно:

Сперва решили сделать так — выпилить циркуляркой пропилы под ширину бруска, потом высверлить сверлом Форстера и выбрать стамеской. Пропилы делались по высоте снизу и сверху не до конца — просто потому, что циркуляркой иначе не сделаешь. Но для бруска этого достаточно.

Но потом этот способ был усовершенствован. Мы стали делать циркуляркой не два , а несколько разрезов, причем под углом, так что сразу выбирается много дерева.

Потом дорабатываем сверлом , немного стамеской и получаем красивый паз, который сразу обрабатываем сенежью (или иной биозащитой):

Вставляем в паз брусок. Если получается не идеально, и брусок слегка «болтается», вставляем его с джутовым утеплителем:

Зазор вверху примерно 5-7 см. оставляем дл усадки дома, чтобы при необходимости брусок обсады, окосячки мог двигаться в своем пазу вместе с окном.

Далее берем доски и шурупами крепим их к брускам. Сначала к доскам обсады мы степлером приделывали джутовую ленту — для утепления. Пожалуй, сейчас вместо джута я бы сделал уплотнительную ленту синтетическую, продаются такие белого цвета из вспененного полипропилена. Джут, как оказалось, в дождь хорошо промокает и пропускает воду внутрь помещения. Что не очень хорошо.

Обратите внимание, что шурупы не должны протыкать бруски насквозь и врезаться в сами стены дома. В этом случае пропадет весь эффект от такой обсады-окосячки

Можно было бы ограничиться тремя досками, т.е

сделать обсаду буквой «П». Мы делали коробку из 4 досок, соединяя их металлическими уголками, четыре уголка снаружи и четыре изнутри комнат. Показалось, что обсада в форме коробки будет более надежной. Но зато это уменьшило высоту окна, что теперь кажется не очень хорошо

Можно было бы ограничиться тремя досками, т.е. сделать обсаду буквой «П». Мы делали коробку из 4 досок, соединяя их металлическими уголками, четыре уголка снаружи и четыре изнутри комнат. Показалось, что обсада в форме коробки будет более надежной. Но зато это уменьшило высоту окна, что теперь кажется не очень хорошо.

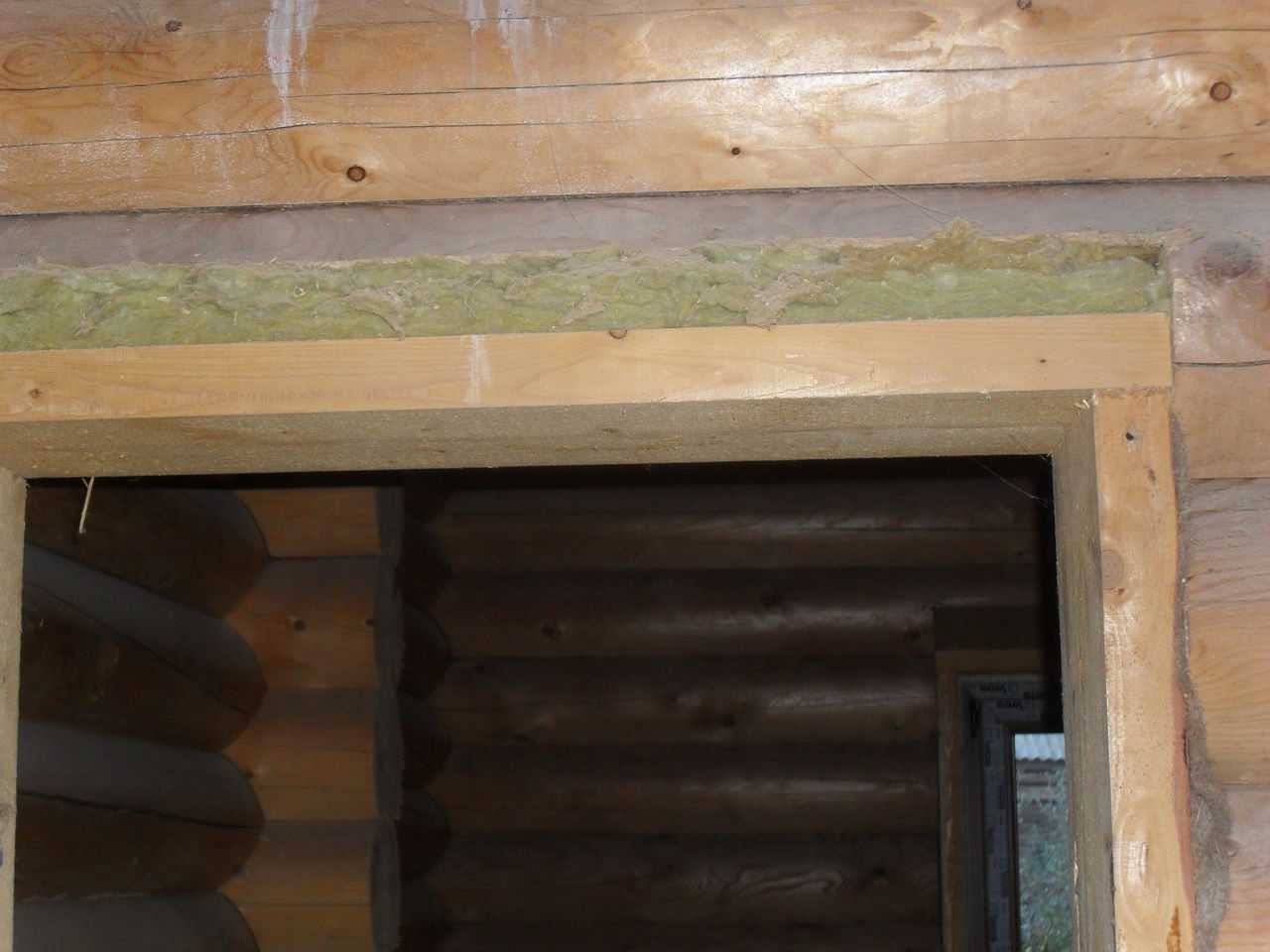

Итак, вот результат, сверху прибили доску, чтобы закрыть оставляемый зазор в 5 (примерно) сантиметров. Зазор нужен все для того же — чтобы обеспечить возможность усадки дома.

Следующим летом, когда уже стояли окна,  выяснилось, что при сильном дожде через этот зазор сверху, несмотря на прибитые к обсаде доски, в комнаты проникает вода. Потому они сверху были заделаны оконным герметиком.

Итак, обсада делалась летом. По нашим прикидкам такие обсады своими руками позволили сэкономить около 40 тыс. руб — так как коробки на окна вместе с монтажом в это лето стоили примерно 4500-6000 руб.

А осенью на обсаду были смонтированы пластиковые окна. Прошел почти год, пока проблем не выявлено. Да, на фото видна лестница, но сами обсадыделались без нее — все исключительно изнутри комнат. Но на втором этаже во время работы страховались, чтобы не упасть — обвязывали себя автомобильным тросом, который закрепляли концом за балки внутри дома.

Можно заметить, что мы для обсады делали пазы. Можно было и по-другому  — вместо того, чтобы вырезать пазы под бруски, можно делать на оконных проемах шипы. А бруски прибивать к доскам. Это, скорее всего, менее трудоемко, т.к. не нужно будет ничего вырезать сверлом и стамеской. Получится конструкция, как показано на схеме:

Ещё про строительство этого дома — фотоотчеты  про фундамент, о строительстве зимой

Ник Мастеров, специально для ELport.ru

Какие окна выбрать: пластиковые или деревянные

Сегодня многие владельцы загородных домов выбирают установки из дерева. Конструкции из натуральных материалов сохраняют экологическую чистоту, безопасность и атмосферу бревенчатого дома. Деревянные окна характеризует приятный лесной аромат и привлекательный внешний вид, устойчивость к морозам и перепадам температур.

Такой материал “дышит” и поддерживает комфортный режим влажности в помещении. Среди недостатков можно отметить дороговизну изделий. Кроме того, древесину нужно периодически обрабатывать антисептиками, чтобы защитить живой материал от негативного воздействия влаги.

Некоторые предпочитают устанавливать пластиковые окна в срубе. Пластик — более доступный дешевый материал, который характеризует долгий эксплуатационный срок и хорошая теплоизоляция, широкий выбор расцветки. Пластиковые изделия не требуют специального ухода и обработки, но при этом они нагреваются при сильном воздействии солнечных лучей.

Пластиковые окна выделяют вредные вещества и обладают неприятным запахом. Они притягивают пыль и не пропускают влагу, поэтому в помещении может возникнуть парниковый эффект.

Особенности

Основной нюанс, касающийся установки окон в доме из бруса, заключается в постепенной деформации стен. Со временем материал изменяет свою геометрию и размеры – явление называется усадкой. По этой причине некоторые владельцы предпочитают производить окончательный монтаж окон и дверей спустя 12–24 месяца после строительства дома. Именно столько лет требуется, чтобы произошла усадка.

Выжидать так много времени совсем не обязательно. Во-первых, явление может быть актуальным даже через 5 лет после строительства. Во-вторых, окна в домах ставят в специальную коробку, которая защищает их от возможной деформации. Чтобы снизить влияние усадки на конструкцию, стоит оставить между ней и проемом небольшой зазор, ширина которого не превышает 5–7 см. После монтажа его потребуется заполнить специальными средствами.

При установке окон из ПВХ потребуется применить отражающую фольгированную ленту. Она сохранит качество монтажной пены, на которой могли бы негативно сказаться испарения дерева. Важным нюансом считается подбор подоконника. Он должен быть выбран с учетом возможной установки отопительных радиаторов. Если подоконник будет его полностью прикрывать, то ухудшится прогрев помещения, а сам материал значительно пострадает. Окно должно быть на несколько сантиметров меньше, чем подготовленный под него проем.

Как сделать дверной проём в деревянной стене

Чтобы вырезать дверной проём в деревянном доме понадобится бензопила или электропила.

Дополнительно запасаются брусками сечением 10*10 см. Длина заготовок равна высоте комнаты. Бруски нужны для усиления стены. При вырезании дверного прохода деревянная перегородка способна прогнуться. Во избежание деформации конструкции, бруски вертикально ставят с обеих сторон стены недалеко от прорезей будущего прохода. В стойках и перегородке сверлят сквозные отверстия и длинными болтами стягивают конструкцию.

Чтобы правильно сделать проём для дома из брёвен, убеждаются в наличии сверху над проходом цельного элемента. Это будет несущая перемычка. Разметку наносят так, чтобы снизу и сверху прохода во время вырезки дополнительно оставалась 1/5 толщины целого бревна.

Распиливание клееного бруса бензопилой может закончиться расслоением досок. Чтобы не допустить разрушения материала, прибивают бруски длинными гвоздями рядом с местом пропила. По окончании пропиливания проход укрепляют , а временные бруски удаляют.

Для обустройства дверного проёма в каркасном доме сначала демонтируют обшивку вместе с внутренним утеплителем. После вырезки, по периметру прохода устанавливают каркас из бруса. Теплоизоляцию вместе с обшивкой возвращают на своё место.

Порядок оформления шипов и пазов в проёме

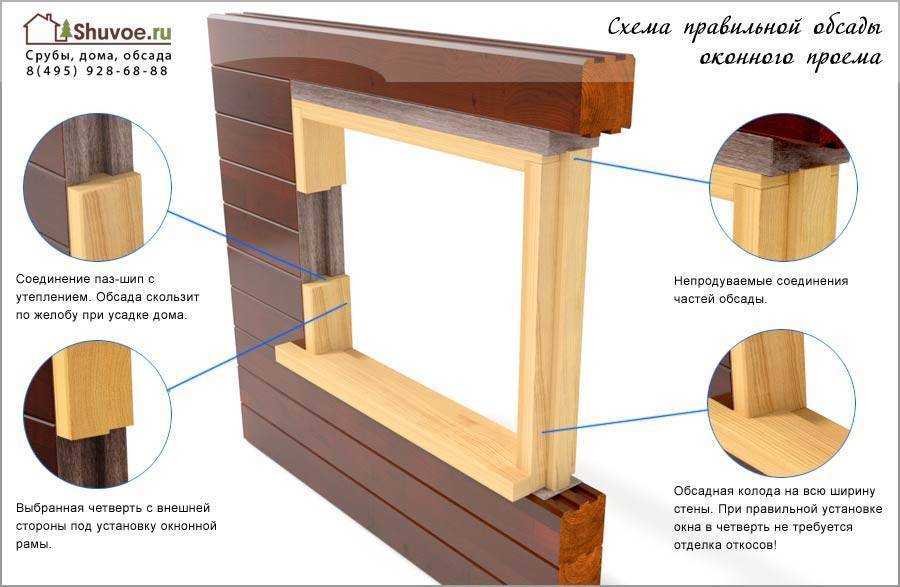

Независимо от того, делается ли обсада (окосячка) оконных проёмов в деревянном доме или же в нём монтируется стандартный дверной блок – обустройство шипа сочленения может быть организовано следующими способами:

В первом случае в проёме сначала оформляется шип, под который затем подгоняется паз обсадной колодки. При втором варианте обустройства сочленения контуры шипа намечаются по уже готовому пазу.

Однако при любом из указанных приёмов подготовки сочленений, прежде всего, производится их разметка.
При проведении разметки следует исходить из того, что линейные размеры шипа должны быть меньше соответствующих размеров паза примерно на 4-5 мм. Этот зазор впоследствии (при закреплении обсады) будет заполняться утеплителем.

В ходе разметки ширина шипа обозначается на торце бруса, в то время как его глубина намечается на боковой поверхности простенка. По её завершении берётся циркулярная пила и по нанесенным отметкам делаются соответствующие пропилы.

Паз в этом смысле оформляется намного проще, поскольку при получении очень глубокого пропила не обязательно удалять всю сердцевину выемки. Но даже при чрезмерной её глубине не стоит расстраиваться, поскольку в этом случае можно будет просто сделать шип на обсаде чуть больше.

Сердцевину выемки удобнее всего удалять обычным плотницким топором, после чего следует дополнительно подработать её стамеской.

В разных банных помещениях

Да, есть такой момент, что в разных помещениях бани надо по-разному ставить окна.

Установка в парилке

Парилка — помещение жаркое, многие предпочитают кондиции сауны, плюс высокая влажность. Вся химия, если она будет здесь стоять, обязательно будет фонить летучей органикой. С другой стороны, монтажная пена — это полиуретан, а его как раз в парилку и не рекомендуют. В общем, надо просто запомнить, что окно в парилке бане лучше не фиксировать монтажной пеной.

Фиксировать окно в проеме лучше всего с помощью дюбелей, нагелей, анкеров.

В других помещениях

Во всех остальных помещениях бани нет ни такой влажности, ни температуры. Поэтому использование монтажной пены можно считать оправданным. Только не ставьте на одну лишь пену — это плохая идея. А выбирая пластины, не берите те, что как бумага гнутся в руках. Берите негнущиеся, усиленные.

Подготовительные мероприятия

Процедура подготовки проемов состоит из нескольких этапов и включает в себя ревизию притолоки, закладных, подготовку поверхности и выполнение обмеров.

Притолока

Если баня кирпичная, то вначале в оконном проеме (точнее, в верхней его части) необходимо сбить штукатурку и откосы. Это требуется для того чтобы выяснить, присутствует ли в проеме притолока либо же участок несущей стены расположен непосредственно на оконной обсаде; подобная «халтура» строителей встречается достаточно часто. В отсутствие притолоки выполнение дальнейших работ невозможно, т. к. потребуется помощь опытных специалистов в исправлении дефекта. Более того, даже находиться в таком здании опасно.

Притолока

Если говорить о деревянной бане, то она может быть либо каркасной, либо выполненной срубом. Здесь оконные проемы не несут никакой нагрузки (или, как вариант, слабо нагружены), поэтому о притолоке можно особо не думать.

Схемы проемов в каркасной стене

Закладные

В кирпичной бане может потребоваться проверка закладных – деревянных брусьев, устанавливаемых в кладку под оконные конструкции. Для этого сбиваются все оставшиеся откосы и снимается подоконная доска. Очень хорошо, если там обнаружится четверть (когда кладка наплывает на проем извне), но в данный момент проверяются именно закладные.

Оконный проем

Если те присутствуют, их следует проверить на прочность: сапожное шило вонзается в древесину на 1/3 длины и тянется назад. Если шило не зашло на 1/3 при нажатии или его нельзя вытянуть без раскачивания либо использования плоскогубцев, значит закладные имеют достаточную прочность. Если нет, то их следует поменять.

Если закладных нет вообще, то отчаиваться тоже не стоит, поскольку деревянные окна могут устанавливаться в кирпичные стены и без этих элементов.

Пример проема для установки деревянного окна

Специфика установки окон в деревянном доме

Чтобы рамы не перекосились, нужно делать обсадную коробку или окосячку. Монтаж такой коробки требует точных замеров, тщательности в изготовлении и установке. Неправильно собранная и установленная конструкция приведет к перекосу рамы и бревенчатых стен. Это ухудшит внешний вид постройки, а через щели будет уходить тепло и проникать холодный воздух, влага и ветер.

Правильно подобранные размеры оконного проема — залог успешной установки окна в доме. Оптимальным расстоянием от пола до подоконника является 80-90 см. Как правило, подоконник делают чуть выше столешницы. При монтаже тщательно следите за размерами проемов. Давайте рассмотрим, как правильно делать обсадную коробку и устанавливать окна в деревянном доме.

Как укрепить перемычку над проемом

Перед началом сооружения проема необходимо установить перемычку.

На нее будет опираться часть стены, которая останется над будущим проемом, который останется от:

• Опирающегося на стену перекрытия.
• Стены верхнего этажа.
• Конструкции крыши.

От жесткости перемычки зависит безопасность конструкции стены  и всего дома. Разрабатывая чертежи перемычки, необходимо, помимо ранее полученной информации, учитывать еще несколько факторов, которыми должны быть:

• Размеры проема относительно всей площади стены.
• Расстояние между проемом и смежными стенами.
• Размеры от перекрытия до верхней границы проема.
• Тип и размещение плит перекрытия.

Существует несколько способов укрепления перемычки.

Наиболее популярные:

Из двух швеллеров.

При изготовлении проема в стене, можно соорудить сборную железобетонную перемычку, которая будет состоять из двух профильных уголков сечения. Для этого:

1. расчищается ниша в местах, где будут опираться уголки с двух сторон;
2. накладывается густой слой цементного раствора не ниже, чем марка М100;
3. укладывается железобетонная балка;
4. после того, как раствор схватится, пустоты между стеной и балкой заполняются цементным раствором, марка которого минимум М50.

1. после  затвердевания раствора проем можно выбивать;
2. обернуть его сеткой, как на фото, и оштукатурить (см. ).

Как в несущей стене пробить проем

Проще выполнить отверстие в кирпичной стены.

При этом:

• Достаточно удалить один ряд кирпичной кладки
• Все оставшиеся ряды убираются без особых трудностей.

Более сложно демонтировать армированный бетон.

При этом понадобится:

• Болгарка.
• Перфоратор.

Инструкция вырубки проема:

• Диск болгарки погружается в стену на всю глубину.
• Делаются с шагом примерно 60 сантиметров вертикальные прорези.
• С таким же шагом прорезаются потом и горизонтальные линии.
• Получившиеся кубики выбиваются перфоратором.
• Снимаются аналогично следующие слои.
• Если толщина несущей стены стандартная, такие насечки выполняются с двух сторон. При этом внутренний остаток убирается за один прорез.

Этот метод используется для внутренних несущих стен, расположенных в панельных домах. В наружных несущих стенах, нарезку понадобится выполнять несколько раз с каждой стороны.

Окончательное оформление проема

Окончательное завершение усиления металлоконструкции заключается в следующем:

• Соединяются на сварке поперечными пластинами швеллера с двух сторон стены. Пластины используются толщиной не менее 4 миллиметров, а шириной более 5 сантиметров, что зависит от указаний в разработанном проекте и технических условиях.
• Распределяются элементы с шагом 30-40 сантиметров по всему периметру выполненного проема.
• При этом доваривается швеллер в ранее не доступных местах, пока не был вырезан проем.
• Оштукатуривается внутренняя часть проема с установкой армирующей металлической сетки, которая будет навариваться на швеллер.

Варианты установки окон

С точки зрения технологии, замена деревянных окон на пластиковые может производиться несколькими способами:

• установка нового окна с расширением проёма;
• замена без изменений размеров проёма;
• установка без изменения размеров и без демонтажа обсады;
• монтаж с переделкой обсадной рамы.

В любом случае, рекомендуем исходить из того, что установка окон в старом бревенчатом доме должна сопровождаться мероприятиями по ревизии старой или установке новой обсадной рамы.

Напомним, что любой деревянный дом сохраняет определённую нестабильность размеров на протяжении всего срока эксплуатации. Поскольку данное явление связанно со способностью древесины впитывать и отдавать влагу, то подобные колебания не прекращаются никогда. В первые 2-3 года усадка может составить до 100 мм. В дальнейшем, сезонные колебания приводят к смещениям на 3-5 мм, чего вполне достаточно, чтобы заклинить или расколоть пластиковое окно или дверь.

Второй вопрос, с которым сталкиваются хозяева в ходе обновления окон, звучит приблизительно следующим образом: «Стоит ли поменять старую обсадную раму на новую?»

Дело в том, что в ходе демонтажа и повторной сборки силовая структура обсады в любом случае будет нарушена, и в будущем даже слабые внешние воздействия смогут привести к её поломке. Также будет нарушена и структура уплотнителя между окосячкой и срубом, что чревато откровенными сквозняками и промерзаниями.

Стоит ли учитывать подобные «форс-мажорные» факторы в ходе обычного ремонта – личное дело владельца дома, но внезапные шквалы, обильные снегопады и даже техногенные колебания почвы сегодня — далеко не редкость.

Можно ли выполнить замену окон в старом доме своими руками? Безусловно, можно, если в наличии имеются все необходимые инструменты и хорошее понимание технологии сборки.

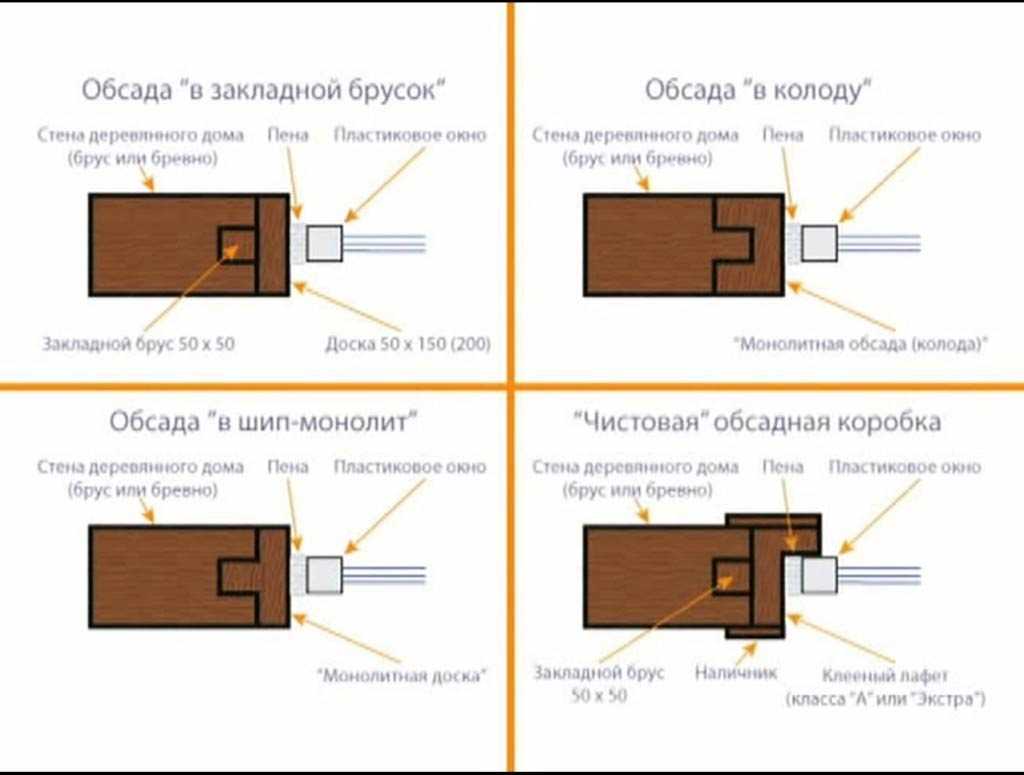

Варианты замковых соединений окосячки

Фото: виды соединений коробки

Делаться и скрепляться обсада может несколькими способами. Сказать, что какой-то из них однозначно лучше, нельзя. У каждого свои особенности, которые разберем подробнее.

Шип-монолит

Как только на строительном рынке начали продавать профилированный с уже готовыми выемками (чашами) брус, обсада в шип сразу стала популярна. Поскольку элементы идут готовыми и ничего дополнительно выпиливать уже не нужно.

Другое ее название – Т-образная. Применяется в домах из бруса, где толщина стен от 100 до 150 мм, или из оцилиндрованного бревна (небольшого диаметра).

Разберем по шагам, как правильно сделать такой замок:

1. Выровнять проем ручной или бензопилой.
2. Выполнить разметку. Провести вертикали по центру торцов. Отступить по 3 см с каждой стороны.
3. Согласно разметке вырезать ниши под шип.
4. Покрыть все деревянные элементы антисептиком.
5. Фрезой выпилить брус в форме буквы Т нужных габаритов.
6. Снова обработать антисептиком боковые части окосячки. Зафиксировать их саморезами.
7. Закрепить верхнюю перемычку. Оставить зазор до 5 см, чтобы хорошо зашел утеплитель, но при этом оставался свободный ход при вертикальной усадке.
8. Зафиксировать подоконную доску.
9. Все щели, стыки проконопатить.
10. Боковые части можно оклеить специальной лентой (не обязательно).

В производстве готовых элементов встречаются варианты, когда шип просто вклеен в тело. Но гораздо лучше, когда шип с основой идут цельными.

Колода

Другое название – П-образная. Часто используется в строительстве домов из сруба, бревен оцилиндрованного типа. Замок в колоду отличается повышенной надежностью и прочностью.

Подразумевает выпиливание шипа в торце стены, куда будут крепиться вертикальные элементы.

Закладной брус

Считается быстрым, недорогим вариантом установки. Такую обсадную коробку можно изготавливать и ставить собственными силами.

Собирается короб из досок небольшой ширины, монтируется в проем подходящих размеров, фиксируется саморезами.

Уменьшать затраты использованием обычного бруса не стоит. Это грозит искривлением окосячки и сведением на нет всех усилий по ее монтажу. Брать нужно брус только камерной сушки.

Методы монтажа

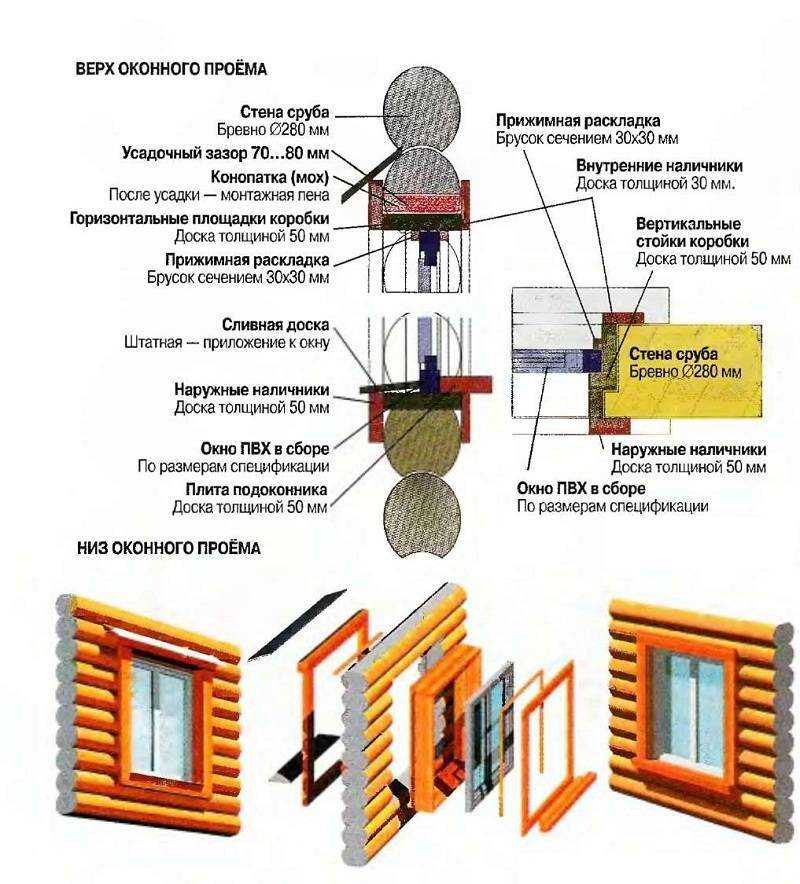

Чтобы вставить окна в деревянном срубе правильно, важно понимать всю технологию процесса. Способов монтажа несколько:

1. Самый распространённый метод – с использованием обсадной коробки. Это деревянный короб, куда непосредственно вставляется рама, и навешиваются створки. Метод подходит для самостоятельной работы, так как наиболее понятен. Но вместе с тем он трудоёмок.

Для изготовления коробки используется цельная либо клеёная древесина. Второй вариант имеет больше положительных характеристик, так как простой досочный короб обладает всеми недостатками природного материала. Его крутит, ведёт, он трескается. Если приобретать дорогостоящую готовую обсаду, то проблем, связанных с усадкой, будет много меньше.

Второй метод – крепление оконного блока сразу к брусу или бревну. Для работы используют специальные крепёжные планки. Они сложны в конфигурации и показывают свою надёжность: при усадке рама равномерно садится вместе с домом, не растрескиваясь и не деформируясь.

Есть нюанс: такой способ применяют только в старых домах. Новые объекты реагируют на усадку очень жёстко, и никакие крепления не помогают.

Метод черепных планок. Их вставляют в пазы проёма, где они ничем не закреплены. К ним монтируют окно. За счёт движения во время усадки конструкция перемещается. Все зазоры после монтажа закрывают герметиком. Метод отличается от обсадного только отсутствием коробки – технология же аналогична.

Решить, как вставить окно в деревянный сруб, нетрудно. Для самостоятельной работы с надёжным результатом годится только обсадной метод, остальные выполняются профессиональными плотниками.

Шаг третий монтаж окосячки

Завершается подготовка проёма монтажом обсадной рамы. Оставлять свежепрорубленный проём без фиксирующей конструкции не рекомендуется, так как это может привести к перекосам.

Сборку окосячки начинают с укладки утеплителя. На текущий момент наиболее популярным (и наиболее удобным) материалом для этой операции является джутовая лента. Фиксацию ленты можно выполнять мебельными скобами.

Для улучшения теплоизоляции замки в стыках вертикальных и горизонтальных стоек рамы допускается уплотнять эластичным герметиком.

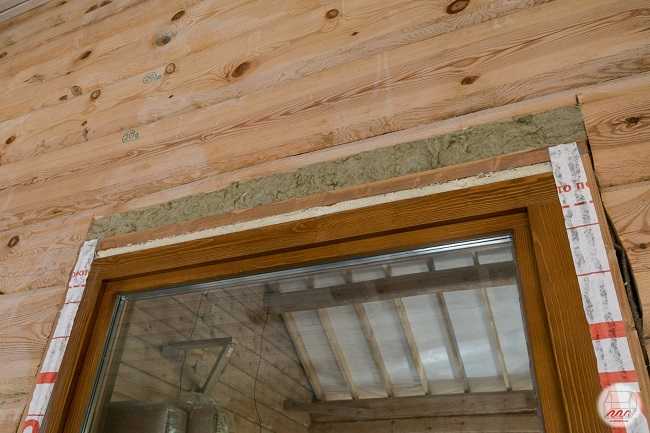

После завершения сборки, верхний компенсационный зазор заполняется тем же уплотнителем, который использовался для монтажа вертикальных стоек.

Завершая обзор процесса по вырезанию оконного проёма в бревенчатом срубе, отметим, что реальные деревянные строительные материалы редко соответствуют заявленным размерным характеристикам, поэтому для проведения разметки желательно приглашать специалиста с большим опытом практической работы.

Установка дверей и окон в срубе – дело ответственное. Монтаж осложнён тем, что, как известно, древесина способна к изменениям – усадке, усушке и прочим.
Поэтому, чтобы не получить дефектов и не тратиться на приобретение новых комплектов, необходимо внимательно прочитать данную инструкцию и всенепременно следовать её советам.

Существует несколько способов установки окосячки (подробнее по ссылке):

• т-образная окосячка — в торцах брёвен проёма делается паз, в него закладывается т-образный профиль ;
• п-образная — шип выпиливается на торцах брёвен проёма, а паз делается в боковых стойках обсады).

Мы делаем оба варианта, так как они обуславливает максимальную прочность и устойчивость проема, ведь окосячка не только защищает окно от усадки стен, но и обеспечивает устойчивость стены в месте выпиливания проема.

Вкратце, последовательность наших действий будет такова: в стене выпиливаем проём, размеры которого незначительно превышают размеры вставляемого пластикового окна;

Формируем паз для т-образной окосячки;

<

Формируем шип для п-образной окосячки;

Изготавливаем детали окосячки;

Устанавливаем окосячку в готовый проем;

Устанавливаем окно в деревянном доме в окосячку, выравнивая его заподлицо по переднему краю, (крепим саморезами такой длины, чтобы они не проткнули окосячку насквозь и не вошли в брёвна (брус);

Задуваем пеной зазор между рамой пластикового окна и окоячкой, не забывая про устройство гидроизоляции (снаружи) и пароизоляции (внутри — подходит для черновой окосячки под обшивку, для чистовой не требуется так как окно упирается в честверть) пенного шва;

устанавливаем наружные наличники (крепим на обсаду);

выпоняем внутреннюю отделку окна (подоконник, откосы — не требуется при чистовой окосячке, так как она и является откосами и подоконником).

Пену мы используем только внутри окосячки. Зазоры вокруг неё утепляем традиционной льноволокном или джутовып полотном.

Ближайшие 5 лет (если дом свежепостроенный) нам предстоит периодически снимать наличники и постепенно уменьшать количество вложенного туда утеплителя. Если этого не делать, то верхние детали может выгнуть.

Даже после полной усадки дома зазоры вокруг обсады, не в коем случае нельзя герметизировать пеной.

Установка окон в деревянном доме

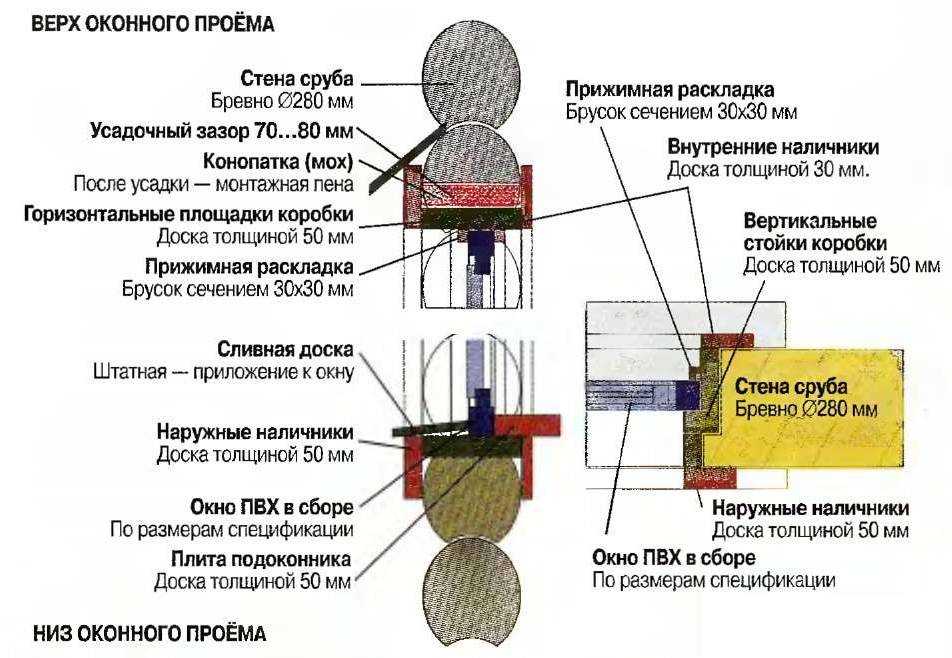

Далее будет рассмотрена технология установки пластикового окна в деревянном доме с использованием третьего вида обсадной рамы — с пазом.

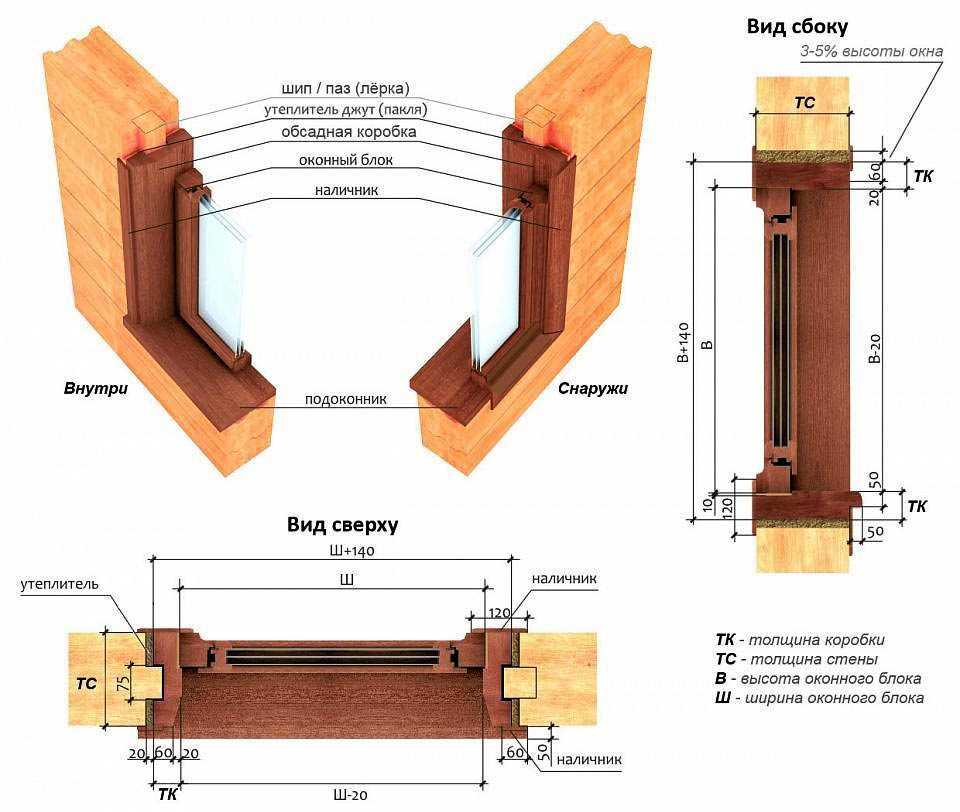

При заказе окон и подготовке оконного проема следует руководствоваться следующими соображениями:

• Высота проема должна быть на 15-17 см больше рамы окна (плюс высота подставочного профиля пластикового окна, который обычно входит в комплект поставки). Из них по 4-5 см приходится на нижнюю и верхнюю поперечину обсадной рамы, 2-4 см на запенивание окна и подоконника, 4-5 см на уменьшение проема в результате усадки.
• Ширина проема должна быть больше окна на 22-24 см. Из них по 10 см приходится на толщину боковых стоек обсады, а 1-2 см нужны для запенивания пластикового окна.

Наиболее сложный этап — это выпиливание шипа в торцах оконного проема. Оптимальным считают шип толщиной и высотой чуть меньше 5 см, при условии, что паз в боковых стойках окосячки не менее этих же размеров. Делают это следующим образом:

• отмечают на торцах проема вертикальный уровень, вынеся его чуть вперед от центра стены в сторону улицы;
• отбивают относительно разметки две параллельные линии так, чтобы они находились равноудалено от нее в обе стороны, а расстояние между ними равнялось ширине шипа;
• бензопилой по каждой линии делают пропилы глубиной 5 см;
• на внутренней и внешней стене отбивают линии на расстоянии 5 см от вертикальных краев проема;
• по линиям делают бензопилой надрезы глубиной 5 см;
• убирают «лишнюю» древесину, при необходимости дорабатывая шип стамеской.

Подготовка деталей обсадной рамы

Боковые стойки для окосячки изготавливают из бруса сечением 100х150 мм.

Брус должен быть больше высоты оконной рамы на 2-4 см, чтобы между обсадой и рамой остались зазоры по 10-20 мм снизу и сверху для заполнения монтажной пеной. Посредине бруса, на одной из поверхностей широкой стороны, вырезают паз, который будут «надевать» на шип боковин проёма. Удобнее всего паз вырезать не по месту, а в мастерской на верстаке, используя ручной электроинструмент:

• на широкой стороне бруса наносят две параллельные линии на расстоянии 5 см от края;
• ручной дисковой пилой делают два пропила глубиной 5 см;
• между крайними надрезами делают еще 4 дополнительных пропила на расстоянии друг от друга приблизительно в 1 см (с учетом, что толщина стандартного пильного диска равна 3.2 мм);
• аккуратно выламывают древесину из паза, и дорабатывают стамеской его дно.

Верхнюю и нижнюю часть окосячки изготавливают из строганой доски сечением 40х150 мм или 50х150 мм. Длина доски должна быть чуть меньше чем сумма ширины оконного проема и высоты двух шипов. По коротким торцам доски, посредине, вырезают пазы шириной и глубиной 50 мм.

Утепление и сборка обсадной рамы

Хотя щели между стойками обсадной рамой и проёмом и не являются сквозными, их всё-таки необходимо утеплить.

А чтобы обсада могла свободно перемещаться, используют рулонный межвенцовый утеплитель, которым обкладывают шипы. Этим же утеплителем затем заделывают верхний компенсационный зазор между проёмом и обсадой (около 4-5 см).

В качестве исключения допускается использовать монтажную пену для заделки нижнего стыка обсады и оконного проёма.

Монтаж обсады начинают с нижней поперечины рамы, которую жестко крепят к венцу проёма, предварительно выставив по уровню.

Далее технология сборки выглядит так:

1. На шипы «надевают» верхнюю поперечину обсады: сначала один край, затем, заведя по диагонали — второй.
2. «Надевают» пазами на шипы боковые стойки.
3. Верхнюю поперечину опускают на стойки.
4. Проверяют геометрию обсадной рамы (самый простой способ — равенство диагоналей).
5. Соединяют саморезами стойки с поперечинами, следя за тем, чтобы крепеж не прошил элементы рамы насквозь.

В итоге должен сформироваться монтажный проём, размеры которого должны быть больше чем оконная рама на 4 см по ширине и на 6 см по высоте без учета подставочного профиля.

Правила размещения окон в бане

• Для комфортности в парилке рекомендуется устанавливать окно на высоте верхней полки, в моечной — на уровне головы.
• С точки зрения банщиков окно лучше устанавливать на высоте 1 м от пола, такая позиция способствует удерживанию тепла в помещении.
• Окна в различных помещениях бани имеют свои размеры. Для парилки идеальный размер окна — 60х80 см. Эти габариты обеспечивают хорошее естественное освещение помещения и минимальные теплопотери.
• Чтобы из парилки не уходило тепло, окно лучше изготавливать маленьким, размером 30х40 мм или 40х60 см. Перед изготовлением деревянных окон для бани своими руками попарьтесь в бане у своих знакомых и решите, какие размеры оконных проемов вас устроят.
• Если в парилке есть электрическое освещение, окно можно не делать, но тогда у посетителя появится психологический дискомфорт.
• Окна для парилки и моечной делают двустворчатым, одна половина открывается наружу, другая — внутрь помещения. Между створками должно оставаться 10-15 см.
• В комнате отдыха размеры окна не имеют значения, можно делать на всю стену. Окно красиво оформляют, возле него ставят стол для чаепития.
• Задвижки на окнах выбирайте неметаллические, чтобы не поржавели.

Общие рекомендации

В заключение обзора, приведём несколько общих рекомендаций, которые помогут избежать напрасных потерь времени и денег:

• Монтаж пластиковых окон следует выполнять при температуре окружающей среды не менее -10C;
• Прочность рамы пластикового окна не достаточна для установки без окосячки (данное утверждение справедливо для любой конструкции ПВХ-окон);
• В конструкции окон использованы специальные крепёжные материалы, поэтому для работы с ними понадобится специальный шестигранный ключ.

Компания «Мастер Срубов» принимает заказы на любой вид работ, необходимых для доводки деревянного сруба до полной готовности к финишной отделке, включая монтаж окон и дверей. Более детально об условиях сотрудничества можно узнать любым способом связи из числа опубликованных в разделе «Контакты».

Рассчитайте стоимость покраски и утепления вашего дома прямо сейчас

У вас есть точные замеры дома?

Замерял сам Есть проект дома Приезжали замерщики Хочу вызвать замерщика

Нажимая на кнопку, Вы даете согласие на обработку персональных данных

Какие средства подходят для обработки деревянного дома внутри

Утепляем окна в доме из дерева: способы и материалы

Пошаговая инструкция: как утеплить баню изнутри

Что нужно знать о теплозащите фундамента бревенчатого дома
