Все, что нужно знать об утеплении свайного фундамента

Виды и особенности утеплителей

Перед тем, как качественно утеплить фундамент на винтовых сваях, необходимо выбрать материал, который будет использоваться.

Так как место открытое и условия неблагоприятные, следует серьезно подойти к вопросу о выборе. Далеко не каждый материал сможет выдержать большие нагрузки и качественно сдерживать холод. Лучшими вариантами будут следующие материалы:

Полиуретановая пена

Она ложиться плотным слоем и равномерно распределяется по всему периметру фундамента.

Использование пены в качестве утеплителя

По своим теплоудерживающим характеристикам превосходит другие современные утеплители. Главными показателями теплопроводности ППУ являются размеры получаемых ячеек или пузырьков. Здесь коэффициент теплопроводности проходит в пределах 0,2-0,3 Вт/м К. К положительным качествам относится высокая адгезия. Благодаря этому качеству ППУ способен ложиться на любу. Поверхность вне зависимости от конфигурации и структуры конструкции. Легкость материала не утяжеляет фундамент. Что позволяет избежать дополнительных нагрузок на сваи.

Единственным недостатком является специализированное оборудование, которое необходимо для нанесения пены на поверхность.

Пеноплекс

Важно учитывать, что в данном случае потребуется пеноплекс для фундамента. Плиты этого утеплителя способны быстро и надежно укрыть цоколь, подвал и подпольное пространство от ветра и холода. Использование плит пеноплекс для свайного фундамента

Использование плит пеноплекс для свайного фундамента

Материал не только утепляет, но и надежно защищает от проникновения влаги и грунтовых вод. Благодаря легкости, не нагружает фундамент, что позволяет снизить нагрузку на сваи. Он способен выдерживать температурный режим от -50 до +65, что дает возможность для использования его в любом регионе. К плюсам отнесем его небольшую стоимость.

Вспененное стекло

Утепление пеностекольными блоками имеет как положительные, так и отрицательные стороны. Все они зависят от технических характеристик данного материала. К плюсам относят его долговечность. При правильном монтаже он сможет прослужить сотню лет. Отлично послужит в качестве гидроизолятора. Это качество позволяет защитить металлическую конструкцию от коррозии и ржавчины и увеличить надежность дома.

Вспененное стекло в качестве утеплителя фундамента

Пеностекольные плиты не горят, так как температура плавления стекла составляет 1000 градусов. Это обеспечивает дополнительную противопожарную защиту для деревянных конструкций.

К недостатком относят его высокую цену и сложности при монтаже. Для крепления потребуются дюбеля, которые необходимо очень аккуратно использовать, ведь материал хрупки и легко трескается.

Минеральная вата

Утепление фундамента данным материалом не требует особых навыков. Он легкий, хорошо удерживает тепло. Но для комфортного проживания в доме требуется качественная защита от влаги, а с этим у минваты большие сложности. Материал требует гидроизоляции, поэтому не выгоден для использования. К тому же недолговечен, и способен к деформации.

Применение минваты для утепления фундамента

Пенофол

Именно данный материал обладает лучшим сочетанием цены с высокими характеристиками теплоизолятора. Используется в рулонах. Произведен из тончайшего алюминиевого слоя фольги, способен покрывать большие площади, и ложится на любую поверхность. Может похвастаться хорошими тепло- и гидроизоляционными качествами. Пенофол способен гасить звук и является хорошим вариантом для живущих вблизи железных дорог и автомагистралей.

Пенофол – современный утеплитель

К положительным сторонам относятся его устойчивость к перепадам температур, а также удобство при монтаже и легкость.

Так как поверхностью утеплителя является фольга, на него нельзя наносить отделочные материалы в виде шпаклевки или краски.

Природные утеплители

К таким относятся: опилки, пакля, листы фанеры. Они отличаются экологичностью и воздухопроницаемостью. Но для надежной теплоизоляции в ломе с постоянным проживанием, данных материалов может не хватить. При этом они являются благоприятной средой для грызунов и насекомых.

При выборе материала выборе материала для утепления необходимо учитывать также способ проведения работ: внутри, снаружи и всесторонне. Сами сваи утепления не требуют, в защите нуждается только ростверк.

Возведение каркасных конструкций

Перед утеплением цоколя стоит выбрать метод возведения каркаса винтового фундамента. На сегодняшний момент используются два метода:

1. Сооружение стенки, используя для этого кирпичи. Для этого предварительно стоит вырыть небольшую траншею для фундамента. В данное углубление в почве стоит положить арматуру и залить соответствующим бетон. Цокольный этаж уже вследствие этого станет более теплым и комфортным для проживания. Как только раствор застынет, можно возводить стенку. Она не должна быть большой – достаточно лишь небольшой конструкции в половину кирпича.
2. Монтаж направляющих их металла, на которых впоследствии будут установлены декоративные панели. Непосредственно на сами винтовые сваи стоит прикрепить металлические конструкции. Это можно сделать, как при помощи сварочного аппарата, так и обычными болтами. На данный каркас можно монтироваться сайдинг, панели или же профнастил. Их закреплять стоит либо предусмотренными для этого деталями, либо же обычным строительным клеем. Это зависит от конструкции самого материала. На угловых частях домов стоит установить элементы, которые закрывают стыки, и капельники.

Любой из вышеперечисленных способов требует дополнительного обустройства вентиляционных отверстий. Они должны быть для того, чтобы деревянные дома не подвергались скоплению под их полами влаги. Другие типы сооружений не так резко реагируют на капли жидкости, но на них она тоже не самым благоприятным образом влияет.

Несколько слов насчёт прочности фундамента

Гораздо проще возвести фундамент под дом из дерева, ведь в таком случае на несущую конструкцию будут оказываться вполне приемлемые нагрузки.

К стенам основания существует ряд требований, которые касаются прочности. Чтобы соответствовать им, в ход идут такие материалы, которым по силам выдержать высокие нагрузки. Ведь в процессе эксплуатации строения на фундамент постоянно будет оказываться давление конструкций, находящихся выше. Например, перекрытий между этажами.

Чтобы лучше понять, представьте хрупкий маленький столик. Если поставить на него много груза, то столешница начнёт прогибаться и, в конце концов, сломается. С фундаментом всё примерно то же самое. На основу, которая является своеобразной подложкой, оказывается давление со стороны установленного сверху сооружения. Нагрузки весьма значительные. Отсюда и вытекают требования к прочности.

Утепление свайного фундамента

Сам по себе свайный фундамент не нуждается в утеплении, то есть теплопотери для него не важны. При свайном фундаменте традиционно выполняют вентилируемое подполье. При этом температура под полом равна температуре окружающего воздуха. При устройстве пола по грунту температура грунта под полом всегда положительная. Поэтому при устройстве свайного фундамента необходимо тщательно утеплить пол. Толщина теплоизоляция должна быть не меньше толщины теплоизоляции стен, она зависит от региона строительства. Рассчитать ее можно в нашем калькуляторе.

Что дает утепление свайного фундамента

1. Теплое подполье, которое можно использовать как дополнительное техпомещение или подвал.
2. Защиту конструкционных элементов и подведенных инженерных коммуникаций от замерзания. Любая конструкция, круглогодично выставленная на открытый воздух без защиты, ослабляется и разрушается быстрее, чем с защитой.
   • Винтовые стальные сваи без гидроизоляции могут быть подвержены коррозии, которую вызывает влага (дождь, снег).
   • Сваи из ж/б влаги не боятся, однако, если они сделаны из некачественного бетона, такое воздействие тоже может быть разрушительным.
   • Колебание температуры вокруг 0 С провоцирует возникновение трещин в бетоне.
   • В подпольном пространстве жилых зданий, между плитой пола и грунтом размещают коммуникации. Они требуют защиты от промерзания.

Если от уровня грунта до низа балки пола около 200 мм, то достаточно утеплить подполье методом засыпки, когда все подпольное пространство засыпается керамзитом или его аналогом. При этом периметр должен быть надежно огражден, чтобы выдержать давление от засыпки.

Если подполье выше 200 мм, то стоит устроить фальшцоколь (ограждающую конструкцию вместе с утеплителем) по внешней границе стен. задача такой утепляющей конструкции — как раз сделать теплое подполье: создать воздушную подушку в подпольном пространстве.

Грунт в подполье является аккумулятором тепла и медленно изменяет свою температуру, поэтому в таком подполье зимой всегда положительная температура. Материал свай, коммуникации и всё остальное защищены от перепадов температур.

Пассивная вентиляция в виде продухов по углам дома или лучше принудительная вентиляция с приточной и вытяжной трубами не даст воздуху застояться и выведет лишнюю влагу.

Плиты ПЕНОПЛЭКС — подходящий вариант для утепления свайного фундамента. Они изготовлены из экструдированного пенополистирола. Этот материал абсолютно невосприимчив к влаге и резкому перепаду температуры, устойчив к выветриванию и эрозии.

Как устроить фальшцоколь

Технология утепления свайного фундамента плитами ПЕНОПЛЭКС заключается в создании фальшцоколя на каркасе. Благодаря этому можно полноценно утеплить свайный фундамент, получить теплое подполье и сделать пол первого этажа еще теплее.

Порядок действий:

1. Выройте траншею вокруг дома, глубиной 40 см, шириной 40 см–1,5 м в зависимости от региона строительства. Траншея нужна для того, чтобы устроить утепление под отмосткой и состыковать его с вертикальной теплоизоляцией подполья.
2. Установите каркас. Его можно закрепить к диагональным связям сваи или подвесить к обвязочному брусу. Также часто к сваям приваривают уголки, а уже к ним крепят обрешетку. Сами сваи сверлить нельзя, чтобы не уменьшить их несущую способность.
3. Закрепите плиты ПЕНОПЛЭКС к каркасу с помощью саморезов с пластиковой шайбой. Толщина вертикальной теплоизоляции от 30 до 150 мм (зависит от региона, определите с помощью калькулятора). Утеплять необходимо сплошным слоем, состыковав через деформационный шов утепление цоколя и фасада.
4. Разложите плиты ПЕНОПЛЭКС под отмостку. Они должны примыкать к вертикальной теплоизоляции. Толщина теплоизоляции от 30 до 130 мм (тоже подсчитывается в зависимости от региона). На углах здания (от 1 до 3,5 м) вдоль стен от угла укладывают плиты увеличенной на 3–7 см толщины. Возможно совмещение плит двух толщин, например при необходимости утепления 7 см, возможно использование 5см+2см. Стыки плит при этом рекомендуется вести вразбежку.
5. Засыпьте плиты под отмосткой и пазухи со стороны подполья непучинистым материалом, например песком или ПГС (песчано-гравийной смесью). При необходимости сделайте дренаж.
6. Установите финишную отделку цоколя, например пластиковые цокольные панели.
7. Сделайте отмостку (тротуарной плиткой, брусчаткой, ж/б).
8. Обеспечьте вентиляцию подпольного пространства, установив вентиляционные решетки, трубы и другие элементы вентиляции.
9. При необходимости выполните внутреннюю отделку подполья.

Панели ПЕНОПЛЭКС прочные и надежно держатся на каркасе на саморезах с шайбой и служат более 50 лет, поэтому выбор пенополистирола для фундамента — практичное решение.

Проведение работ по утеплению своими руками

Правильная последовательность и точное выполнение всех работ поможет достичь максимального результата.

Чтобы понять, как самому утеплить свайный фундамент, потребуется внимательно изучить все этапы проведения работ и подготовить инструменты:

• Шпатель или кисть для нанесения защитного слоя на деревянные элементы конструкции.
• Ножовка. Потребуется при нарезании необходимого размера и количества материала.
• Дрель или перфоратор для монтажа утеплителя.
• Уровень для замера угла наклона поверхности.
• Материал для утепления.

После всех приготовлений можно приступать к монтажу утеплителя. Все работы ведутся по следующей схеме:

1. Сначала проводится гидроизоляция стыков ростверка, так как именно через них чаще всего проникает влага. Из-за этого образуется внутри конденсат, способствующий развитию плесени и коррозии металла.

2. Изолируются открытые металлические участки жидким битумом, деревянные покрываются антисептиком для защиты от плесени.
3. Далее сооружается защитная конструкция. Ее можно сделать из однорядной кирпичной стены, которая снаружи утепляется пенопластом и декорируется отделочным материалом.
4. На цоколе монтируется обрешетка для рулонных или плиточных материалов.
5. Между направляющими укладывается утеплитель. Для лучшего прилегания оставьте расстояние между ними на 1 см меньше размера утеплителя.
6. Продольные направляющие монтируются на равноудаленном расстоянии от центральной части сваи.
7. К подготовленному каркасу саморезами крепятся деревянные направляющие с шагом в размер пластины утеплителя.

8. После укладки утеплителя стыки между пластинами заделываются монтажной пеной.

9. Заключительные работы проводятся с использованием отделочных материалов. Облицовка крепится сверху утеплителя, вкручиваясь в деревянные направляющие саморезами.

Когда задумываешься о том, как утеплить самому свайно-винтовой фундамент, можно провести вариант с возведением цоколя из теплых декоративных панелей.

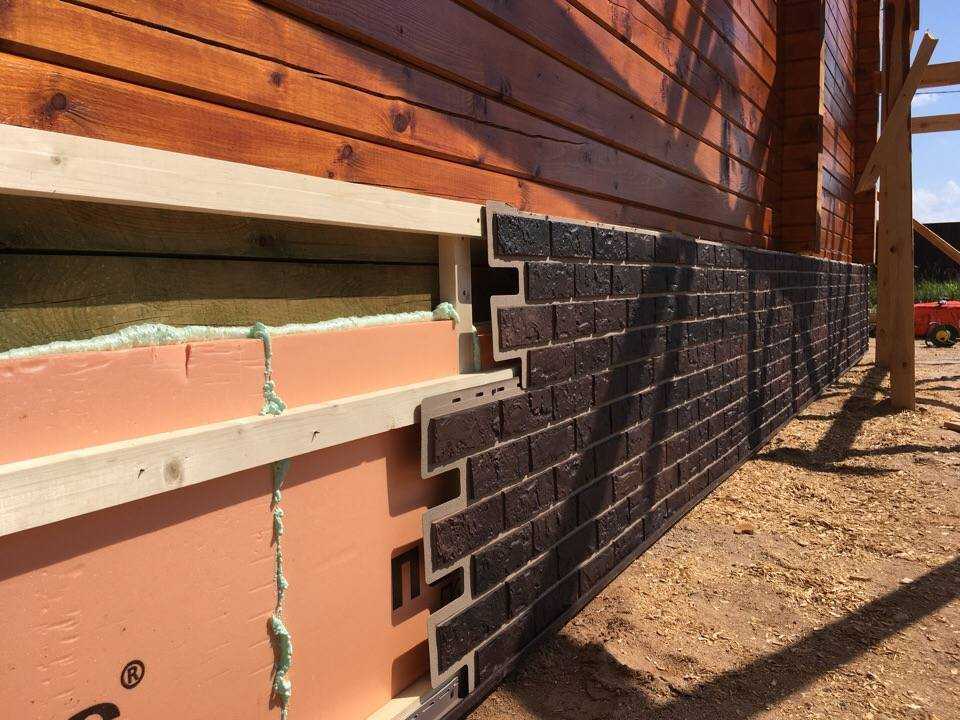

Навесная конструкция из панелей для цоколя свайного фундамента

Создать фальшь-цоколь из панелей намного проще, чем кладка кирпича. Для начала следует позаботиться о конструкции, на которую будут крепиться панели. Для этого по всему периметру создается металлический каркас с деревянными направляющими. Расстояние между направляющими высчитывается по высоте фундамента. Все деревянные элементы обрабатываются антисептиком.

К  возведенной конструкции монтируется утеплитель. Он не должен выступать за пределы ростверка.

На конструкцию крепится декоративная забирка при помощи специального клея. Фиксируемая панель соединяется с ростверком верхней частью, при этом нижняя должна входить в грунт на 4-5 см. В месте их соприкосновения необходимо удалить почву и обсыпать ее керамзитом или песком.

Так как панели обладают нулевой воздухопроницаемостью, понадобится создать вентиляционные отверстия, чтобы обеспечить доступ воздуха. Достаточно 4 отдушин, по одной на каждую сторону. С наступлением холодов они закрываются обычной тряпкой.

Для отвода дождевой и талой воды сделайте дренажную систему, тогда почва вокруг дома будет оставаться сухой.

2 Технология утепления свайно-винтового фундамента

Все работы по утеплению фундамента начинаются после того, как ростверк дома покрыт гидроизоляционным материалом. В качестве защиты от влаги используются специальные мембранные пленки, либо, если бюджет ограничен – обычный рубероид.

Утепление свайно-винтового фундамента пеноплексом

Гидроизоляцией покрывается как верхняя часть ростверка, на которой будут размещаться стены здания, так и нижние и боковые части, и оголовки свай, примыкающие к ростверку.

Для создания утепленного фальш-цоколя своими руками вам потребуется наличие следующих инструментов:

• Сварочный аппарат;
• Бетономешалка;
• Шуруповерт как на утепление цоколя пенополистиролом;
• Молоток, мастерок, шпатель, рулетка, канцелярский нож.

Существует два варианта обустройства утепленного фальш-цоколя: первый – это создание тонкой кирпичной стены под ростверком дома, толщина которой составляет полкирпича, второй – использование уже декоративных панелей, которые устанавливаются на ростверк.

2.1 Создание утепленного цоколя из кирпича

Первый вариант более трудоемкий, однако, результат получится максимально надежным и долговечным, тогда как декоративные панели достаточно легко повредить.

Для обустройства кирпичного цоколя под ростверком дома по всему периметру здания необходимо прорыть траншею глубиной в 20-25 сантиметров, и шириною на несколько сантиметров больше, чем размер используемого кирпича.

Траншея заливается бетоном, который после затвердевания будет выполнять функцию фундамента для создаваемого кирпичного цоколя. Учитывая, что глубина бетона минимальна, необходимо армировать основание арматурой диаметром 10-12 мм.

Кирпичный цоколь фундамента на винтовых сваях

По истечению времени, требуемого для полного затвердевания бетона, начинаем строить кирпичный цоколь. Стену необходимо класть участками по 1-2 метра, так, чтобы на внутреннюю поверхность цоколя можно было удобно установить панели пеноплекса.

Для крепления пеноплекса с Изоспаном АМ необходимо использовать специальный клеевой состав, не содержащий органических растворителей. Хорошо зарекомендовал себя клей Ceresit CT83.

Утепленный пеноплексом цоколь с наружной стороны покрывается штукатурным составом, либо оклеивается декоративной облицовкой, это может быть сайдинг, керамическая плитка, либо обычная вагонка.

2.2 Создание цоколя из декоративных панелей

Монтаж панельного фальш-цоколя гораздо проще, чем строительство кирпичной стенки. При правильном подходе к его обустройству, такая технология утепления свайно-винтового фундамента будет долговечной и надежной.

В первую очередь необходимо позаботиться о несущей конструкции, к которой будут крепиться панели цоколя. Для этого по периметру дома к сваям необходимо приварить направляющий каркас из металлического профиля.

Шаг направляющих определяется исходя из высоты, на которую дом поднят над почвой, как правило, 2-3 продольных профилей вполне достаточно. Также в качестве каркаса можно использовать деревянный брус, однако его предварительно необходимо пропитать антисептиком, который препятствует гниению дерева.

К несущему каркасу крепятся плиты утеплителя (экструдированного пенополистирола, либо пеноплекса). Необходимо подобрать толщину плит так, чтобы они не выступали за пределы ростверка, так как к нему будет крепиться декоративная панель.

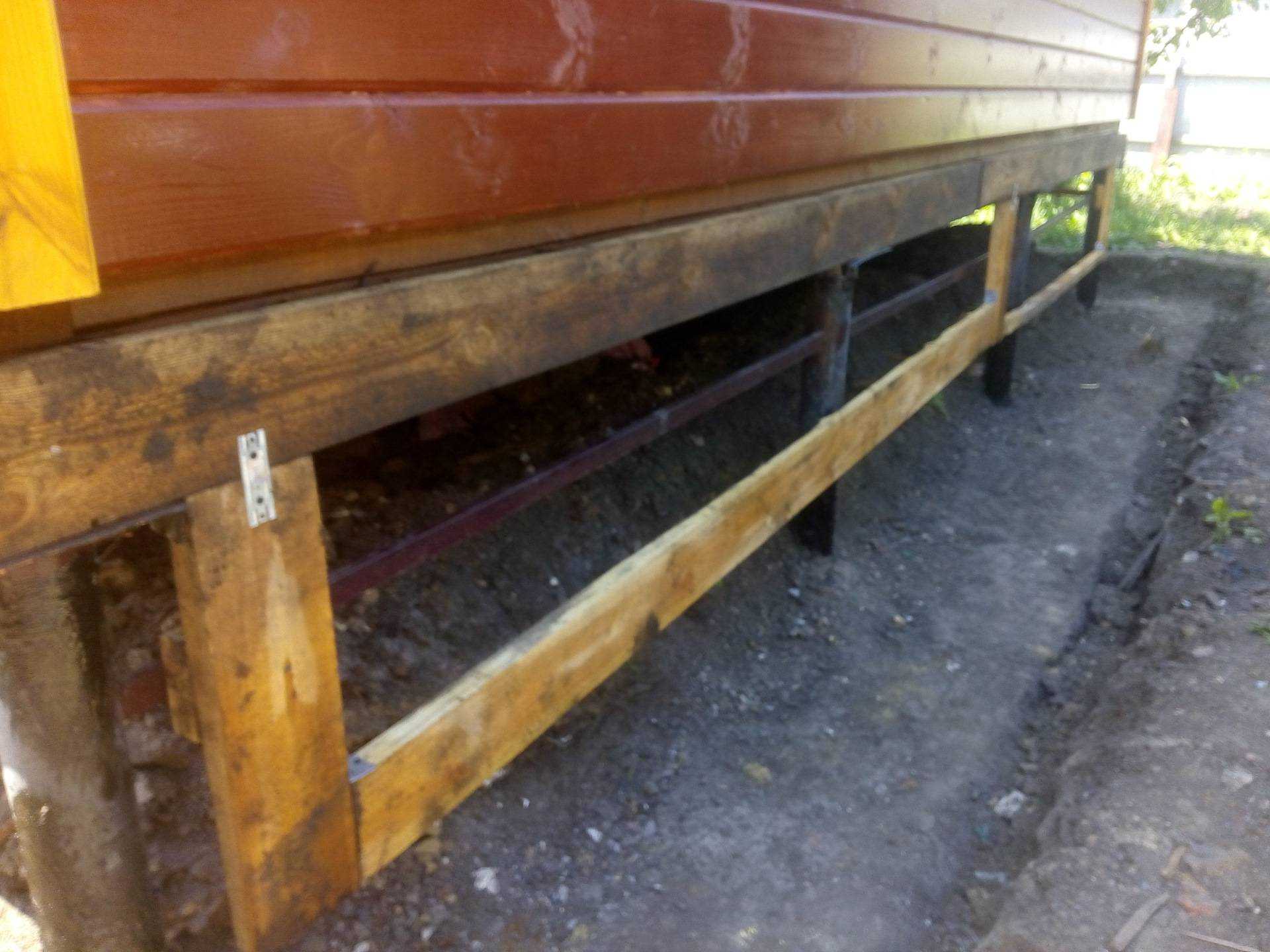

Деревянный каркас для крепления забирки

Далее, на ростверк дома с помощью клеевого состава устанавливается декоративная забирка

Важно подобрать размер панели так, чтобы верхняя ее часть, которой панель приклеивается к ростверку, обеспечивала надежную фиксацию конструкции, а нижняя часть на 4-5 сантиметров входила в почву (предварительно необходимо выкопать небольшую канавку)

Из места, где забирка и утеплитель соприкасаются с почвой, нужно удалить грунт на глубину 10 сантиметров, и подсыпать керамзитовый песок.

Керамзит обладает низкой теплопроводностью, и не будет давать конструкции промерзать в холодное время года, вследствие чего теплообмен пола и свайно-винтового фундамента будет минимальным.

Технология обустройства утепленного фальш-цоколя свайно-винтового фундамента с пароизоляцией Изоспан В требует наличия естественной вентиляции, которая необходима для предотвращения чрезмерной сырости воздуха под домом, влага из которого будет конденсироваться на внутренней поверхности пола, что может приводить к гниению деревянной конструкции.

Чтобы обеспечить циркуляцию воздуха необходимо создать вентиляционные отверстия. На каждой сторону дома достаточно по одной отдушине. В холодное время года отдушины закрываются теплоизоляционным материалом, либо затыкаются обычной тряпкой.

Внутреннее утепление

Укладку теплоизоляции на внутренние стенки фальш-цоколя удобнее реализовать еще до того, как были смонтированы основные конструкционные элементы, находящиеся над нулевой отметкой. Непосредственное крепление утеплителя осуществляется точно таким же образом, как и при утеплении со стороны улицы.

Внутреннее утепление лучше проводить до создания внешней стенки Источник opsar.ru

Так как внутренняя поверхность визуально не просматривается, для ее оформления можно не применять штукатурку или декоративную облицовку. Чтобы защитить утеплитель от грызунов, поверх него натягивают металлическую сетку. Дополнительную теплоизоляцию обеспечивает подсыпанный по периметру забирки слой земли или керамзита.

Методы утепления

Всего существует два метода утепления:

Цоколя

Суть метода заключается в монтаже фальшивого цоколя, преграждающего возможность проникновения наружного воздуха в зазор между грунтом и ростверком.

Возможны два варианта:

• Качественно утепляется сам цоколь, внутренняя атмосфера и пространство подпола дома сообщаются, вследствие чего в последнем держится достаточно высокая температура. Такой способ подходит для владельцев домов на металлических (винтовых) сваях и при наличии технического подполья с вводом коммуникаций. Возникает возможность периодического обслуживания металлических частей фундамента, арматуры ввода коммуникаций, исчезает опасность перемерзания трубопроводов.
• Производится сплошная засыпка пространства подпола теплоизолятором. Обычно используется керамзит, который не гниет и не поддается внешним воздействиям. Единственная проблема материала — при намокании он очень долго сохнет, поэтому необходимо обеспечить надежную гидроизоляцию цоколя. Этот вариант хорош для железобетонных (забивных или буронабивных) оснований, не нуждающихся в регулярном обслуживании. Сплошная засыпка позволяет получить большую экономию на отоплении и исключает намокание перекрытия первого этажа.

Перекрытия (пола)

Утепление пола выполняют в случаях, когда необходимости в повышении температуры подпола не имеется. Отсутствуют открытые трубопроводы с водой, отопительные магистрали и прочие узлы, требовательные к температуре эксплуатации.

В таких случаях монтаж фальшивого цоколя выполняется только в декоративных целях и как преграда для осадков и снега. Создается герметичная отсечка от внутреннего воздуха, между ней и черновым полом образуют промежуток, заполненный теплоизолятором.

Как вариант, укладывается слой утеплителя, после чего заливается стяжка с системой теплого пола. В результате обеспечивается эффективное теплосбережение перекрытия и полное отсутствие конденсата в подполе.

При необходимости остается возможность периодически проникать в него и обслуживать металлические детали (наносить антикоррозийное покрытие).

В качестве теплоизоляторов можно использовать все распространенные материалы, но, учитывая специфику, следует отказаться от применения влагопроницаемых видов (минвата, эковата и т.п.).

Наиболее удачным выбором станут:

• Пенопласт. Правильное наименование материала — гранулированный пенополистирол. Он является лидером среди теплоизоляторов из-за самой низкой цены. Это легкий материал, выпускаемый в форме плит различной толщины. Практически не взаимодействует с водой, не гниет, отлично удерживает тепло, легко режется и обрабатывается. Гранулы пенопласта содержат углекислый газ, поэтому он не поддерживает горение.
• Пеноплекс. Этот материал называется экструдированный пенополистирол. Он ближайший родственник пенопласта, но изготовлен по другой технологии и представляет собой сплошной массив застывшей пены, а не склеенные отдельные гранулы. По всем показателям он несколько превосходит пенопласт, но имеет более высокую цену, поэтому спрос на него немного ниже.
• Жидкий пенополиуретан. Материал, позволяющий утеплять сложные, криволинейные и сильно фрагментированные поверхности. Наносится методом напыления,для чего требуется специальное оборудование. В результате появляется герметичный слой утеплителя, абсолютно устойчивого к воздействию воды или биологическим проявлениям, мало реагирующего на перемену температур. Единственным ограничивающим фактором является относительно высокая цена и потребность в использовании специальной техники.

ОБРАТИТЕ ВНИМАНИЕ!Материалов, которые можно использовать для теплоизоляции, намного больше, но наибольшую популярность получили только рассмотренные образцы. Минеральная вата, как гигроскопичный теплоизолятор, не учитывается

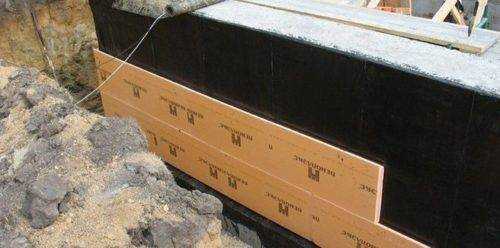

Схема для ленточного фундамента

Утепление цоколя фундамента снаружи – это единовременная и комплексная изоляция фундамента в целом. То есть, никогда не проводятся теплоизоляционные операции отдельно для заглубленной части и отдельно для наружной.

Поэтому базовая схема такова:

1. В первую очередь проводится гидроизоляция внешней плоскости фундамента, для чего ее просто обрабатывают битумной мастикой.
2. Затем начинают укладывать пенополистирольные плиты, которые собой представляют панели с замковым соединением паз — шип. Их крепят к фундаменту все той же битумной мастикой. То есть, второй слой гидроизоляции наносится на первый по участкам под каждую укладываемую плиту Пеноплекса.
3. Утеплитель для цоколя фундамента можно располагать в любом порядке. Основная задача при работе – не оставить между ними зазоров и щелей. Даже если такие остались, их можно заполнить монтажной пеной.
4. Как только весь фундамент будет закрыт плитами, можно делать засыпку грунтом, оставляя место для сооружения отмостки. А это  траншея вокруг дома, приблизительно глубиною 50 см и шириною 1 м.

Необходимо отметить, что применение битумной мастики не всегда уместно, особенно, когда дом сооружается на участке с высоким уровнем грунтовых вод. Поэтому рекомендуется поверх нее уложить битумно — полимерный рулонный гидро — изолятор, который наносится при помощи газовой горелки. Процесс этот непростой, поэтому отнеситесь к нему со всей ответственностью, а лучше пригласите мастеров. Кстати, этим же рулонным материалом так же делается горизонтальная гидроизоляция. То есть, делается перехлест на горизонтальную поверхность цокольной части.

И последнее. Проекты домов с подвалами – это дополнительная строительная конструкция в виде плиты, которую заливают между стенками ленты. Нужно ли проводить утепление фундаментной плиты? Все будет зависеть от того, на какую глубину она закладывается. Если ниже уровня промерзания грунта, то не надо. Но необходимо ли утеплять цоколь, если нет подвала? Это надо делать обязательно в независимости, есть подвал или его нет.
