Устройство стропильной системы: 6 вариантов форм крыш

Стропила

Являясь составным элементом крыши, на стропила возложена очень важная функция: поддерживать обрешетку. Они принимают на себя давление снега, влаги и ветра, все кровли. По конструкции их разделяют на наслонные и висячие. Наслонные стропила используют, если пролет крыши (так называется расстояние между опорами) составляет менее 6,5 метров, а при наличии дополнительной опоры – 10-12 метров.

Висячие стропила используются, если пролет крыши не имеет дополнительных опор и составляет 7-12 метров. Их основное отличие от наслонных в том, что они передают лишь вертикальное давление на мауэрлат. Затяжки нижнего пояса и стропильные ноги – это главные составляющие висячих стропил.

Наслонные стропила:

1. стропильная нога;
2. ригель;
3. чердачное перекрытие.

Висячие стропила:

1. мауэрлат;
2. стропильная нога;
3. затяжка;
4. бабка;
5. подкос.

В зависимости от того, из какого материала построен дом, стропильные ноги можно крепить:

• с помощью верхней обвязки в каркасных домах из дерева;
• на верхние венцы в рубленых, деревянных и брусчатых постройках;
• на специальные опорные брусья, которые также называют мауэрлат в зданиях из камня. При этом мауэрлат должен быть толщиной15-16 см, сам он может быть частичным (брусья подкладывают лишь под стропильную ногу) или цельным (проходить по всей длине сооружения).

Если у стропильных ног есть небольшое сечение, то предотвратить их провисание можно, если использовать решетки из подкосов, стойки и ригель. Подкосы и стойки можно изготовить из досок, ширина которых 15 см, а толщина  2,5 см, или из деревянных пластин, выпиленных из бревна диаметром не менее 13-14 см.

Во время установки стропильная нога врубается в затяжку. Чтобы конец ноги не скользил и не скалывал затяжку, врубать ее нужно зубом, высота его должна составлять 1/3 от высоты затяжки, шипом либо с учетом обоих способов. Помимо того, затяжка останется целостной и не будет скалываться, если стропила будут установлены на расстоянии примерно 3-4 см от края. Стропильную ногу нужно врубить в конец затяжки, в свою очередь зуб отодвинуть как можно дальше.

Чтобы усилить крепления стропила, нужен так называемый двойной зуб. Зубы могут быть одинаковой высоты, но чаще всего их подбирают так, чтобы показатели высоты первого равнялись 1/5 толщины затяжки, а второго – 1/3. Чтобы закрепить первый зуб, на затяжке делают упор, шип и проушину на стропиле, а для второго – лишь упор.

Чтобы дополнительно закрепить стропила в затяжках, можно применять болты или хомуты. Болты используют не так часто, поскольку они могут ослабить сечение затяжек и стропильных ног.

Если подкосы с бабкой, они соединяются с врубкой, при этом гнездо делается в бабке, а в подкосе вырубается шип. Соединение такого типа в висячих стропилах нуждается в дополнительных креплениях хомутами либо болтами. Ригель соединяется со стропильными ногами врубкой сковороднем «в полдерева». Крепится такое соединение нагелем и болтом, а чтобы придать ему большую прочность, еще и скобой.

Основные элементы затяжки скрепляются между собой зубом, накладкой из металла и болтами. Затяжку соединяют с бабкой при помощи хомута. Чтобы стены здания уберечь от атмосферной воды, свес крыши должен иметь длину не менее 550 мм.

Помимо того, что в затяжке закрепляются концы стропильных ног, их еще дополнительно зацепляют за стены здания при помощи так называемых скруток. В этом случае крыша не будет повреждена при сильном ветре. Скрутка – это внушительный кусок толстой проволоки, одним концом она приматывается к стропильной ноге, а другим – к костылю, его вбивают в шов каменной или кирпичной кладки на расстоянии 30-35 см от верхнего края стены, можно также к балке перекрытия чердака. Если дом деревянный рубленый, то скрутку можно заменить железной скобой, которая соединяет стропила и второй венец сруба.

Железобетонные стропильные ноги в наслонных стропилах одним концом нужно уложить на наружную стену здания, а вторым – на сборный прогон из железобетона, который поддерживается кирпичными столбиками. Нижние концы стропильных ног, которые выступают за стену, способны нести карнизный свес кровли. Когда вы выбираете материал для стропил, необходимо учитывать многие факторы: вес кровли, расстояние между стропилами, длину стропильной ноги и прочее.

Термины, используемые при строительстве деревянных ферм

Стропила является несущей кровельной частью, в которой задействованы наслонные стропильные ноги, подкосы и вертикальные стойки, опорой которым служит мауэрлат.
Стропильная нога – часть стропилины.
Мауэрлат представлен в виде опоры для нескольких стропил или, по-другому, горизонтального бруса, укладываемого поверх стен для распределения по ним равномерной нагрузки крыши, важно понимать, зачем нужен мауэрдат.
Затяжка – балка, укладываемая горизонтально для соединения стропил и снижающая горизонтальное воздействие на них с целью придания устойчивости крыше, также используется как крепеж для балок.
Бабка – укрепляет стропила, кладется: нижняя часть — к затяжке; верхняя – как опора для стропил.
Распорка – брус, закрепляемый в качестве соединительного элемента между бревнами.
Подкос имеет вид наклонного бруса, используемого для того, чтобы поддержать балки перекрытия из дерева, опирающегося к горизонтальным деталям (стойкам и колоннам).
Конек – горизонтально расположенная балка на стыке кровельных скатов.

1. узел, соединяющий ноги с мауэрлатом;
2. узел, соединяющий ноги и элементы деревянной фермы для крыши, что делает конструкцию жестче и прочнее;
3. узел, где стыкуются части стропил, удлиняющиеся за счет него.

Вспомогательные элементы

Для усиления жесткости и надежности стропильных конструкций нередко требуется установка подкоса, дополнительного прогона или опорных стоек. Прогоны для наслонных стропил позволяют обеспечить стропильной ноге дополнительную точку опоры.

Прогон представляет собой горизонтальную балку, закрепленную на вертикальных стойках, расположенную параллельно коньку. Узел крепления выполняется с помощью металлических угловых пластин либо внутреннего металлического стержня и внешней прямой скобы.

основные элементы стропильной системы

Подкосы деревянных стропил позволяют уменьшить пролет стропильных ног (включая накосные стропила). Угол наклона подкоса к горизонтальной плоскости должен составлять не менее 45°. Если стропило изготовлено из бревна или бруса, выполняется врубка подкоса с установкой стального нагеля под углом 90° к площадке примыкания, либо стык снаружи закрывается пластиной.

При необходимости усилить каркас крыши требуется установка подкоса под каждую стойку, на которую опирается наслонное стропило. При этом все подкосы одного ската упираются в общий лежень. Для крепления используются скобы.

Конструкция четырехскатной крыши и установка стропильной системы

Теперь, когда готов проект и у вас на руках есть чертежи четырехскатной крыши, можно приступать к устройству стропил системы крыши. Монтаж можно осуществлять несколькими способами – висячим и наклонным.

Наклонный способ более экономичен и не так сложен при возведении. При возведении стропильной системы необходимо учитывать элементы, которые обязательно присутствуют в каждой конструкции:

• накосные или диагональные стропила. В готовой конструкции их устанавливают так, чтобы они имели упор. Обычно упирают в мауэрлат и следующую пару стропильных ног;
• мауэрлатом называют нижнюю опору для стропил;
• прогоном-балку, которую используют как дополнительную опору, располагают обычно параллельно мауэрлату;
• укороченные стропильные ноги, также используют для упора в мауэрлат и стропильные ноги;
• стойки и подкосы используются для сооружения конструкции с многопролётностью, в этом случае необходимо ещё установить несколько опор на накосную ногу;
• ригели. Помогут если появились распоры. Обычно это происходит, если стропильная система четырёхскатной крыши при монтаже была установлена неправильно;
• лежень используют в качестве опоры для подкосов и стоек;
• шпренгель применятся как дополнительный элемент стропильной опоры.

Этапы работы

Первым делом, для равномерного распределения нагрузки от стропильной системы, кровельного покрытия и выпадения осадков в зимний период, на несущие стены укладывают опору для стоек и мауэрлат. Опору для стоек устанавливают на несущие перегородки. На эти опоры потом будут устанавливать опорные стойки. Здесь не обойтись без водяного уровня, при помощи которого выравнивают опорные стойки и закрепляют подпорами из досок. Крепят стойки с помощью металлических уголков. В зависимости от того, монтаж какой крыши выполняют, учитывают и необходимую расстановку стоек.

При монтаже стропильной системы для вальмовой крыши, стойки располагают в один ряд, а расстояние между ними должно быть не более двух метров. Если происходит монтаж шатровой конструкции, то тут стойки располагают по диагонали с одинаковым расстоянием от угла. На стойки потом укладывают прогоны и закрепляют их с помощью уголка на саморезы. Далее устанавливают диагональные стропила с шагом от 0,5 до 1,5 метра. Профессиональные плотники советуют изготавливать стропила из двух досок, объединённых в толщину, так как именно эти элементы конструкции испытывают нагрузку. Их упирают верхней стороной на стойку, а нижней на угол мауэрлат.

Далее нужно заполнить расстояние между стропилами. Для этого прекрасно подойдут укороченные стропильные ноги. Наибольшую нагрузку получает нижняя четверть диагональных стропил, поэтому рекомендуют под них установить дополнительные элементы стропильной опоры. Их ставят, как и коньковые стойки, на усиленные балки. На готовую конструкцию стропильной системы четырёхскатной крыши делают обрешётку, с последующим укладыванием на неё кровельного материала.

Преимущества и недостатки четырёхскатной конструкции

Если сравнивать четырёхскатную конструкцию с классической двускатной, сразу можно выделить ряд преимуществ и недостатков. К преимуществам относятся:

• благодаря мансардным крышам можно переоборудовать чердачное помещение в жилое, что значительно увеличит жилую площадь дома;
• четырёхскатная крыша за счёт особенности своей конструкции не подвержена временным деформациям;
• утепляя кровельный материал при монтаже, вы тем самым улучшаете теплоизоляцию всего дома, это экономия на отоплении;
• за счёт низких углов наклона конструкции, такие крыши лучше противостоят разным погодным изменениям;
• благодаря своему необычному дизайну, конструкция смотрится очень красиво и придаст изюминку любому помещению.

К недостаткам, пожалуй, можно отнести такие моменты:

• учитывая, что конструкция четырёхскатной крыши сложнее, чем двускатной, при монтаже она вам обойдётся дороже. Но опять же, благодаря ей можно не делать кирпичную кладку;
• скаты, расположенные с четырех сторон, забирают часть жилого помещения с коротких торцов;
• ещё одним недостатком считается то, что мансардные окна, которые устанавливаются, во время дождя могут стать причиной появления лужи на полу. Но опять же, только в том случае если вы забыли их закрыть. При желании даже в мансардную крышу можно установить обычные вертикальные окна.

Седловой узел для стропил

Седлование применяется для балок, расположенных в двух плоскостях. Седло чаще всего используется при соединении стропил с кладкой. На стропиле вырезается седло, которое должно достигать максимум 1/3 высоты стропила, что обычно делается на стропиле с вылетом в 13 сантиметров.

Седло обычно утоплено на 5 сантиметров и всегда образует прямой угол в плоскости стропила, так что опирается на две стороны кладки, но также может принимать разные формы.

• Самый простой случай — обыкновенное седло, имеющее прямой угол с обеих сторон стропила.
• В случае первой пары смотровых стропил обычное седло обычно превращается в полуседло, которое создается частичным смещением кладки в седле.

Наиболее требовательными к изготовлению являются угловые и водосточные седла. Для крыш с небольшим уклоном классическое седло превращается в нишу.

Из чего состоит крыша

Ваша крыша, это не просто красивое завершение дома. Она предназначена для надежной защиты внутреннего пространства строения на долгие годы.

Начиная со стропильной системы, продолжая многослойной изоляцией от всех погодных воздействий, заканчивая финишным покрытием – ваша крыша устроена достаточно сложно.

Чем она сложнее и вычурнее – тем больше узлов в ней будет. Под этим понятием подразумеваются все стыки и встречные соединения с другими элементами.

Выход печных и вентиляционных труб, антенные выводы, громоотводы, стыки скатов, примыкание к соседним скатам или стенам, коньковые элементы крыши, оконные проемы – все это и есть вашей кровли узлы.

Чем больше так называемых «наворотов» — тем больше внимания при монтаже им необходимо уделить.

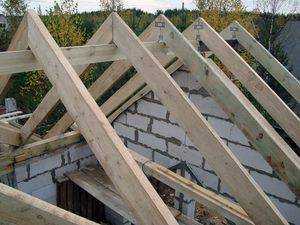

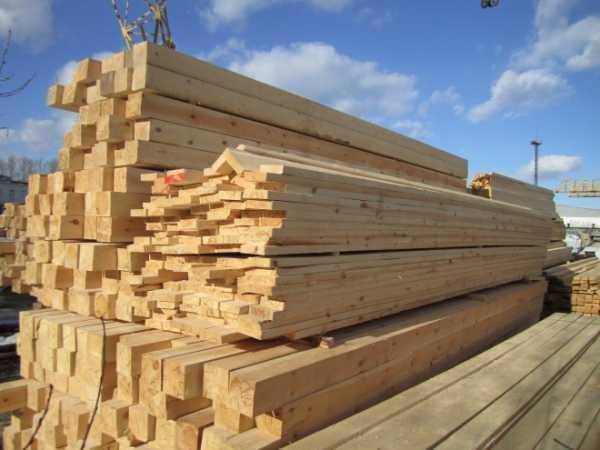

Прежде, чем накрыть крышу, вы монтируете стропильную систему. Используя в качестве основной опоры стены строения, вы возводите висячую систему стропил.

В случае если ваш фундамент столбчатого типа, или есть дополнительные стены, то возводится наслонная стропильная система, где стропила опираются еще и на другие, дополнительные стены.

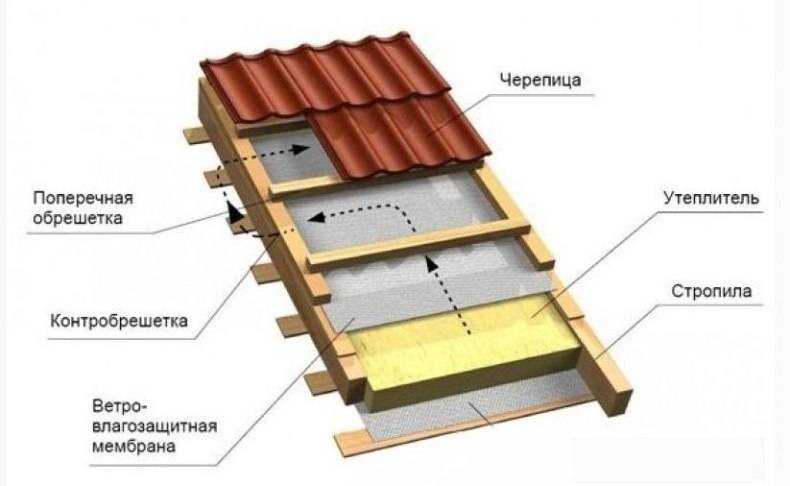

Кровельный пирог состоит из следующих элементов:

1. Система стропил из досок или бруса.
2. Пароизоляционный слой.
3. Утепляющий слой.
4. Гидроизоляционный слой.
5. Обрешетка.
6. Финишное покрытие.

После оформления кровельного пирога монтируется окончательное покрытие. И вот тут нужно быть особенно внимательным, потому что покрытие должно быть не только хорошо закреплено, но и загерметизировано в слабых местах.

Примыкание черепицы к печной трубе, антенным выходам, конек, ендова, парапет кровли, смотровые окна – все это оформляется дополнительными элементами.

Узел прохода для антенны

Такой метод укрепления стыковочных мест дает замечательный эффект. Вода уже не проникнет под кровлю, а стык приобретет законченный вид.

При монтажных и отделочных работах важно учитывать и вес кровли, который влияет на состояние крыши. Например, для покрытий из керамической черепицы, как известно, довольно тяжелого материала, выполняется не только дополнительно усиленная система стропил

Например, для покрытий из керамической черепицы, как известно, довольно тяжелого материала, выполняется не только дополнительно усиленная система стропил.

В местах кровельных узлов, стыков и примыканий нужно быть особенно внимательными. Плохо закрепленная черепица может сдвинуться, и стык начнет протекать

Поэтому, важно тщательно оформить все узлы без исключения

Давайте вспомним, какие бывают типовые узлы кровли, наиболее часто встречающиеся практически на всех крышах.

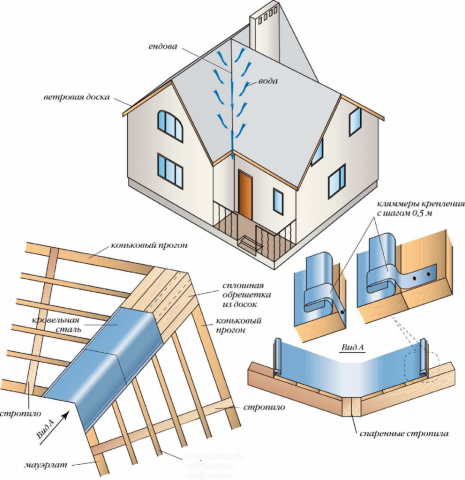

Что такое ендова?

Ендовой называют функциональный элемент кровли, который образуется в месте сопряжения двух кровельных скатов сложной, многощипцовой конструкции. Проще говоря, этим термином обозначают внутренний угол между двумя смежными скатами. Ендовая кровля из-за наличия этой конструктивной детали отличается повышенной сложность проектирования, монтажа и эксплуатации. Функциями ендовы считают:

1. Соединение скатов. Две наклонные плоскости кровельных скатов соединяются, в месте сопряжения образуя внутренний угол, называемый ендовой.
2. Сбор и транспортировка воды. Ендовы являются внутренними углами, поэтому в них со скатов стекает вода, собирается в большой поток и транспортируется в водосточную систему.
3. Накапливание снега. Также места, где осуществляется примыкание скатов, являются местом накапливания снеговых масс, поэтому нагрузка на стропильную систему в этих участках возрастает.

Конструкция ендовы

Особенности строения многощипцовой крыши

Какие способы крепления стропил применяются

При возведении крыш применяется два вида стропильных конструкций — это висячие и наклонные стропила. Постараемся кратко рассмотреть оба вида таких конструкций и их крепление к мауэрлату.

Для равномерного распределения нагрузок наклонной конструкции крыши выбирают распорный и безраспорный способы крепления стропил к мауэрлату. Когда используют безраспорную конструкцию стропильных ног, тогда отсутствует распорное давление между стенами и опорами строения.

Чтобы устроить распорную конструкцию, применяют только жёсткое крепление стропил по фронтону без использования ползунов. Усилие от крыши через стропильные ноги воспринимают несущие стены и опоры. Крепление стропил к мауэрлату делается таким образом:

• Опорой для стропильной ноги служит мауэрлат. Стропила крепят, используя принцип скользящей ноги, а верхнюю часть закрепляют на прогоне конька.
• Нижнюю часть стропильной ноги закрепляют на мауэрлате, используя ползун. В верхней части стропила соединяются болтовыми соединениями или другими способами.
• Стропильные конструкции и прогоны конька соединяют в прочную конструкцию, её ещё называют коньковым узлом, с помощью деревянного бруска. Скрепляют их гвоздями, которые необходимо забить с обеих сторон параллельно коньку.

Крепление стропильных конструкций к мауэрлату безраспорным способом несколько отличается от того, что было описано ранее:

• Будет правильным решением делать крепление, используя ползуны. В этом случае в нижней части стропильной ноги не будет вспомогательного упора. В верхней части элементы конструкций упираются одно в другое и соединяются они между собой различными накладками.
• Крепление производят с помощью жёсткого защемления нижних концов стропил с мауэрлатом. Для этого используют нижнюю опорную планку или запил, а верхний конец опирается на прогон конька в горизонтальную врубку. Можно использовать крепление с помощью ползуна, тогда будет небольшая возможность для вертикальных вращений в местах соединения.

В случаях, когда конструкцией крыши предусмотрено устройство висячих стропил, а такое бывает, если нет внутренних опор в здании или столбов, нижний конец стропильной ноги имеет свес и выходит за пределы опорной стены. Вся нагрузка, исходящая от крыши распределяется по наружным стенам.

Система имеет вид симметричного треугольника, сторона которого может иметь длину от 7 до 12 метров. В её конструкции предусмотрены горизонтальные растяжки из бруса, а также стропильные ноги, которые устанавливают под наклоном с определённым углом. Верхние концы стропил на коньке устанавливают в выполненный запил. Усиление конструкции производят с помощью ригеля.

Крыша с висячими стропилами

Висячие стропила

Почему же данный вид стропил называют висячим? Ответ заключается в том, что название такое появилось из-за того, что самая нижняя часть ноги стропил иногда вылезает из стены и выглядит это так, как будто она «зависает в воздухе». Ну а для того, чтобы стропа не свалилась, ее упирают в балку из дерева, которая должна проходить по периметру всего здания.
Такая конструкция крыши позволяет уравновесить все элементы кровли. Под грузом снега кровля может нести значительные нагрузки. Стропильные ноги могут сжиматься достаточно сильно, но из-за того, что низ стропилин имеет упор в мауэрлат, то кусок бруса отлично гасит возникающее напряжение под давлением снежных масс.

Если вдруг подует сильный боковой ветер, тогда некоторые стропила работают на растяжение, а нижняя балка (мауэрлат) — на сжатие. Таким образом, напряжение как бы ходит по всей кровле, в то же время, не давая выхода наружу и не разрушая строение крыши.

Такое устройство кровли делает стены, практически, свободными от возникающих нагрузок. Всю основную нагрузку берет на себя стропильная система и мауэрлат. На сами стены попадает лишь ничтожная часть нагрузок, которые не являются критичными и не могут разрушить конструкцию всего здания.

Если сруб будет слишком большим, тогда может возникнуть ситуация, при которой без дополнительных подпорок конструкция кровли может сильно прогнуться. В затяжку упор также делать не рекомендуется. Что же делать в этом случае? Древние строители использовали, так называемую, «бабку». Это специальная стропильная система с подвеской, которая растягивается. «Бабка» является родоначальником первых ферм.

Фермами сегодня, можно назвать любые строительные конструкции, которые созданы для того, чтобы перекрывать огромные помещения в строительстве не только зданий, но и мостов. Все узлы кровли в этом случае работают по принципу процесса сжатия — разжатия. Это с успехом позволяет применять в конструкции крыш небольшие сечения во всей структуре фермы.

Такое неординарное решение было придумано не каким-нибудь ученым, а практиками — плотниками, которые таким образом двинули некий прогресс в деле строительства крыши.

Кровля

Кровля – это верхнее покрытие крыши, которое обеспечивает защиту от осадков всем конструктивным элементам сооружения и отводит воду на землю. Вот почему одним из основных требований, которые предъявляются к кровле, считается водонепроницаемость. Кровля может быть сделана из разных строительных материалов, асбестоцементных или стальных листов, рулонных и местных (глинокамышовых и глиносоломенных) материалов.

Что касается конструкции, то кровельное покрытие может состоять из:

• скатов (наклонных поверхностей);
• наклонных ребер;
• конька (горизонтальных ребер).

Ендовы и разжелобки – это название мест пересечений под входящим углом, а карнизные и фронтонные свесы – это края кровли, которые выходят за пределы здания горизонтально либо под наклоном. В настенных желобках собирается атмосферная вода со скатов крыши, затем она попадает в водоприемные воронки, а уж после в водосточные трубы и ливневую канализацию.

Укладывать составляющие кровли можно как в поперечном, так и в продольном направлении, соединяя их внахлестку (большинство покрытий) или в замок (листы кровельной стали).

По конструкции кровли разделяют на:

• однослойные (состоят из листов ВО, стали, асбестоцементных плиток и фальцевой черепицы);
• многослойные (рулонные материалы, тес, гонт, стружка, плоская ленточная черепица).

В многослойных кровлях количество слоев будет колебаться от 2 до 5, это зависит от материала, которому вы отдали предпочтение. Такая кровля довольно трудоемкая и менее экономичная. Если в многослойной кровле каждый слой лежит в поперечном направлении, он непременно должен перекрывать стыки элементов слоя, лежащего ниже. Если же его кладут в продольном направлении, он должен покрыть нижележащий слой с напуском, установленным ГОСТ.

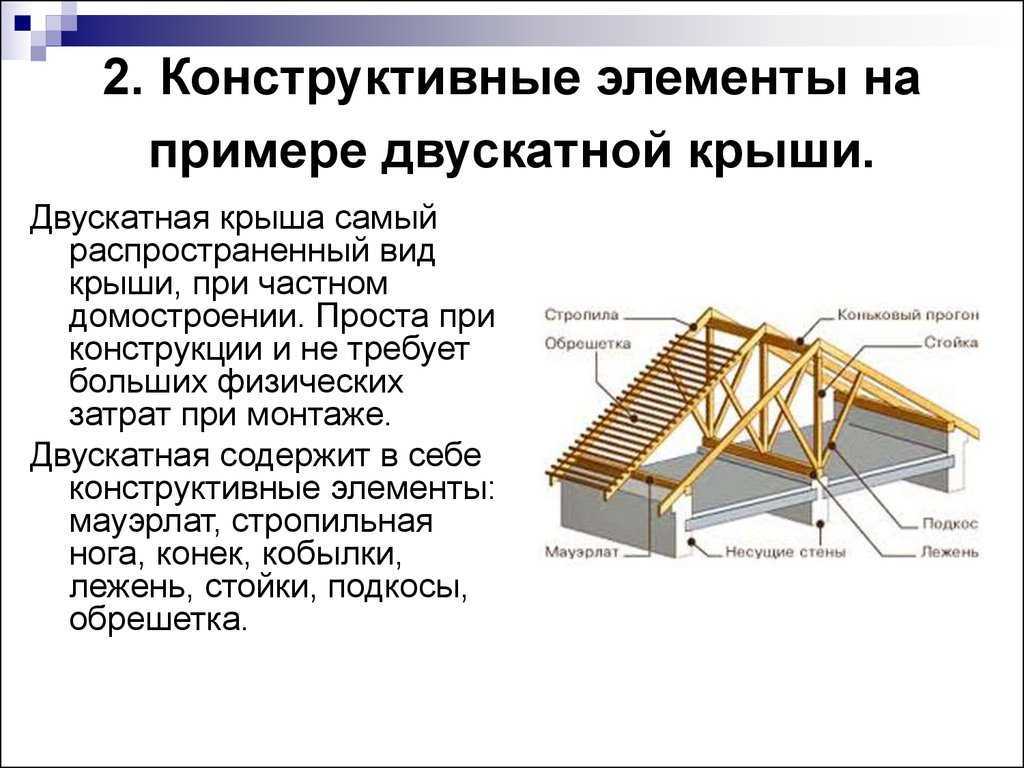

Особенности стропильной системы двухскатной крыши

Двухскатная крыша – это наиболее распространенный вид кровли для домов до 3-х этажей включительно. Монтировать такую крышу совсем нетрудно, это можно сделать и самостоятельно. Данная установка стропильной системы предполагает наличие двух наклоненных друг к другу прямоугольных плоскостей, которые делают верхнюю часть строения треугольной.

устройство стропильной системы двухскатной крыши

Двухскатные крыши в основном состоят из стропил и мауэрлатов. Бывает наслонная и висячая стропильная система такого вида кровли. При наслонной системе стропильные ноги перекрывают крышу и имеют пролет до 7 м. Если нужно перекрыть больший пролет, прибегают к установке промежуточных опор, что увеличивает длину пролета до 12-15,5 м. Наслонные стропила имеют опоры на верхней части стен или же на венце сруба. В качестве опоры служат средние и нижние части стропильных ног.

варианты стропильной системы двухскатной крыши

Висячая стропильная система крыши – это конструкция, в которой стропила опираются на несущие стены, при этом промежуточных балок нет. Такой вид кровли приемлем для домов, в которых стены сделаны из легкого материала. Преимущество висячей системы в следующем: она отлично подходит для формирования длинных пролетов. Чтобы конструкция была прочна, используют прогоны, подкосы, стойки.

Коньковое соединение – обеспечим крепкую вершину крыше

Конек представляет собой горизонтальное ребро в месте соединения двух скатов. Существует наслонная и стропильная система висячего типа. В первом случае конек устанавливается на стойки, расположенные параллельно длинным стенам

Очень важно обеспечить максимальное примыкание стропил к коньку, для этого делаются соответствующие запилы. Фиксация делается посредством гвоздей

Конек в месте соединения двух скатов

Если речь идет о висячей конструкции, то концы стропильных ног соединяются попарно. Чтобы обеспечить подобное сопряжение, торец каждой балки подрезается под углом, равным наклону кровли. Далее стропила соединяются плоскостями срезов и фиксируются гвоздями, забитыми под углом. Обязательно необходимо закрыть место стыка металлической пластиной либо деревянной накладкой.

Попарное соединение стропильных ног

При соединении врубкой в полдерева достигается максимальная прочность. Для этого в месте сопряжения стропильные ноги соединяют с уступом. Затем сверлится отверстие под болт 14 мм. Дальнейшая фиксация достигается за счет болтового соединения. Когда речь идет о скользящей системе, то в этом случае концы ног соединяются посредством металлических пластинчатых шарниров.

Технология установки и защиты

После выбора материала для кровельного настила готовится схема устройства ендовы. Рассмотрим, как монтировать узел открытого типа, если кровлю предполагается выполнить из листового материала – профнастила, металлочерепицы, шифера. Для мягкой кровли (битумной черепицы) обычно выбирают переплетенный тип ендовы.

Обустройство ендовы начинается на этапе возведения стропильной системы.

Разжелобок

После установки стропильных ног, в том числе накосных для устройства ендов, выполняется укладка разжелобка – деревянного настила на стропильной системе, служащего опорой для нижнего желоба ендовы.

Важно придерживаться следующих правил:

• На карнизе ската монтируют капельник.
• Брус или доски, которые требуется уложить вдоль внутреннего угла, должны располагаться с отступом в 8-10 см от накосной стропильной ноги.
• Бруски или доски должны нижним концом лежать поверх капельника, их снизу подрезают по линии карниза.
• Верхним концом опорные элементы для желоба примыкают к коньку.

Гидроизоляцию рекомендуется укладывать в три слоя. На первом этапе широкую полосу гидроизоляционной мембраны укладывают таким образом, чтобы она обволокла рельеф разжелобка. Крепление мембранного материала производится скобами к верхней части брусков, формирующих разжелобок, чтобы не нарушить герметичность конструкции.

Затем монтируется гидроизоляция одного из скатов с перекрытием ендовы и нахлестом на примыкающий скат. Следом мембрана укладывается на оставшийся скат с таким же перехлестом через ендову. Во всех случаях материал должен повторять контур разжелобка по всей длине, образуя желоб. Это пространство необходимо для вентиляции ендовы и отвода излишков тепла.

По верхней части брусков желательно уложить полосу вспененного уплотнителя на самоклеющейся основе – он закроет места крепления гидроизоляции. Далее по стропилам должна крепиться контробрешетка, которая фиксирует гидроизоляцию и создает вентиляционную прослойку.

Поперек нее монтируют обрешетку под профлист или иной материал, листовой или штучный. Около ендовы между штатных элементов обрешетки надо уложить дополнительные, чтобы получить практически сплошной настил на обоих скатах.

На сформированный угол укладывают металлический желоб нижней ендовы. Это штатный элемент, выполненный из плоского стального листа. На нём необходимо загнуть внутрь бортики, чтобы вода не попадала за пределы желоба с боков, согнуть по центральной оси в соответствии с углом сопряжения скатов.

Планки ендовы начинают устанавливаться от карниза, снизу вверх. Каждый последующий элемент необходимо установить с нахлестом на нижний не менее 10 см. Крепеж осуществляется при помощи кляймеров из металлических полосок, которые прибивают гвоздями к обрешетке снаружи желоба.

Если кровля примыкает к скату основной крыши ниже конька, их соединение в примыкающем коньке выполняют следующим образом:

1. Первая планка в верхней части подрезается так, чтобы ее край на 2-2,5 см выходил за плоскость конька. По краю загибается бортик.
2. У верхнего среза второй планки также отгибается бортик, и на стыке установленных планок выполняется одинарный фальцевый замок.
3. Верхнюю часть получившегося замка заваливают на длину около 10 см.
4. Вершину треугольника, образованного планками ендов (она лежит на скате основной крыши), срезают по дуге монтажными ножницами и загибают бортик, кляймерами крепят на обрешетке.

Монтаж стыка

В случае, когда ендовы начинаются от конька основной крыши, верхний край первой планки перегибается через конек, затем также перегибается край второй планки, чтобы исключить попадание влаги под установленные желоба. На заключительном этапе монтажа кровли место стыка закрывают коньковой планкой.

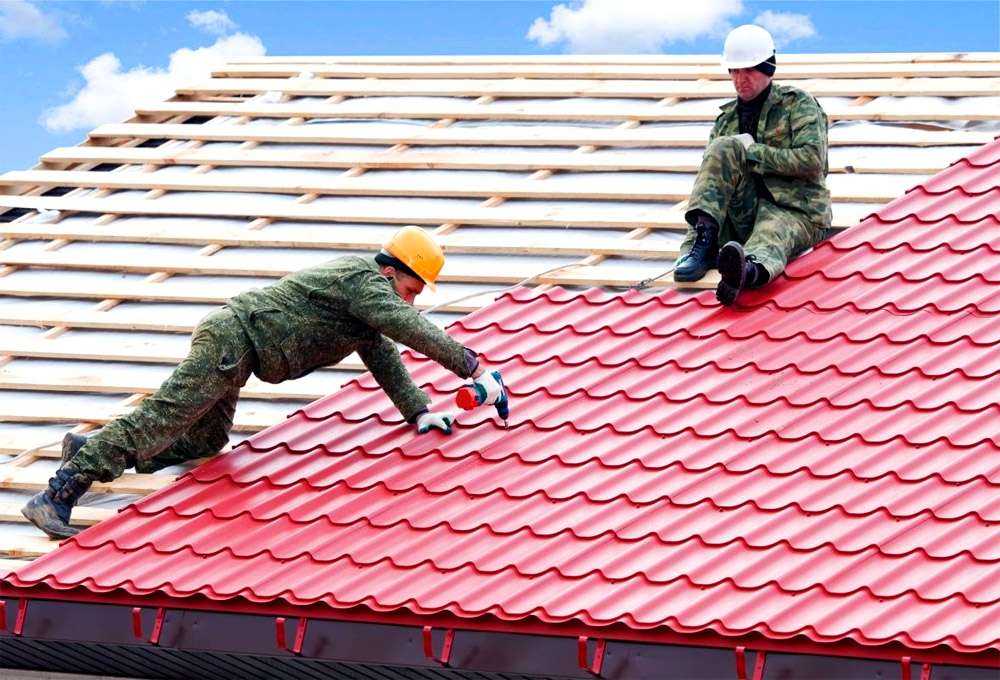

После обустройства нижней ендовы монтируется кровельное покрытие из листового или штучного материала.

Ендову можно оставить открытой, но для эстетичного вида крыши обычно монтируют наружный желоб из того же материала, что и кровля. Его крепят саморезами по металлу непосредственно к настилу. Укладка элементов желоба также выполняется снизу вверх для свободного стока воды.

Монтаж скатной кровли

Конкретно узлы скатной крыши можно поделить на такие элементы:

• Конек
• Вершина
• Наклонное ребро
• Разжелобок
• Фронтон
• Карнизные свесы

Трудность установки скатной крыши разного типа зависит от свойств внешних и внутренних конструкций несущего типа, а еще от принятого угла наклона скатов. Если например скатная крыша имеет слишком крутой уклон, то покрытие для кровли следует ложить только каким-то конкретным вариантом чтобы твердо прикрепить материал, мастеря нахлесты не большой величины.

И напротив, чем поменьше уклон скатной крыши, тем приличное количество боковых соединений потребуется.

Несущими элементами
в скатных крышах служат стропильные
конструкции – стропильные балки или
стропильные фермы с уложенной на них
обрешеткой или опалубкой, либо
крупноразмерные плоские элементы –
плиты и панели.

На выбор несущих
конструкций скатных крыш влияют:

Форма (очертание)
здания в плане;

Габариты крыши
(величина перекрываемых пролетов);

Нагрузки
(собственные, снеговые, ветровые);

Расположение в
здании внутренних опор (стен, стоек,
столбов);

Требования,
предъявляемые к крыше (капитальность,
огнестойкость, теплотехнические
свойства и др.).

Балочная стропильная
конструкция двухскатной крыши может
быть решена в виде наслонных, висячих
или комбинированных стропил, основным
элементом которых являются балки,
укладываемые под углом сообразно уклону
крыши на наружные стены и внутренние
опоры (наслонные стропила), а при
отсутствии последних – только на
наружные стены (висячие стропила).

Утепление крыши на этапе ее устройства ↑

Рисунок 7. Схема «кровельного пирога» при утепления кровли в процессе ее устройства

По статистике в среднем 25% тепловых потерь в доме приходится на крышу. Чтобы уменьшить эти потери устройство крыши должно предусматривать соответствующую теплоизоляцию. Но дело не только в экономии тепла. Неправильный температурный режим приводит к тому, что в холодное время года деревянные конструкции крыши подвергаются активному воздействию конденсата, что отрицательно сказывается на их долговечности.

Теплоизоляция крыши обеспечивается установкой матов из теплоизоляционного материала изнутри между стропилами. Самым распространенным, и одним из самых лучших теплоизоляционных материалов для этой цели является минеральная базальтовая вата. Она не впитывает влагу, а сделанные из нее маты отлично держат форму.

Рисунок 8. Пример монтажа обрешетки и гидроизоляции

Благодаря использованию двухслойной обрешетки и мембранной пленки мы уже обеспечили необходимые условия вентиляции и гидроизоляции утеплителя с внешней стороны. Теперь необходимо еще организовать пароизоляцию изнутри. Для этого всю внутреннюю поверхность нужно покрыть пароизоляционной пленкой, закрепив ее степлером к стропилам. Швы закрепляются специальной герметизирующей лентой. В случае, если чердак не жилой, пароизоляцию можно делать на перекрытии под полом чердака, перекрывая доступ паров влаги из жилого помещения.
