Стропильная система односкатной крыши: расчет, монтаж

Какие бывают дома с односкатной крышей: фото проектов + достоинства и недостатки таких крыш

Скатные крыши делятся на 8 больших групп, среди которых особенное место занимает тип кровли с одной наклонной плоскостью.

Безусловно, вряд ли кто может соперничать с двускатными крышами. пик популярности которых припал на вторую половину прошлого века.

Тем не менее, в наше время специалисты и строительные заказчики все чаще обращают внимание именно на односкатную крышу. Сущность и особенность такого крова предельно проста

Несущая конструкция опирается на разноуровневые наружные стены

Сущность и особенность такого крова предельно проста. Несущая конструкция опирается на разноуровневые наружные стены.

Это явление имеет очень привлекательный вид, но из-за структурных особенностей ее не желательно использовать для создания «верхушки» дома, дачи или любого-другого важного здания или помещения. Одна наклонная поверхность идеально подойдет для веранды, террасы, а также помещений складского и хозяйственного предназначения

Одна наклонная поверхность идеально подойдет для веранды, террасы, а также помещений складского и хозяйственного предназначения .

Формы крыш и их стропильные системы

У крыши может быть один или несколько скатов, которые соединяются различными способами. Для каждой конструкции существует различные виды стропильных систем. Однако в основе всех лежат стропила.

Итак, существуют следующие разновидности крыш:

односкатная;
двухскатная;
вальмовая;
полувальмовая;
многощипцовая;
шатровая;
ломаная или мансардная.

Нужно рассмотреть все виды крыш подробнее.

Односкатная крыша

Обычно односкатные крыши выбирают для вспомогательных и хозяйственных построек. Стропильная нога для всей крыши имеет одинаковый размер. У всей кровли единая плоскость. Она наклонена в противоположную от входа в дом сторону.

Если постройка малая и сделана на основе кирпича или бетона, стропила монтируются на фасадную и на противоположную – заднюю стенки. Если же здание большое (длина между стенами превышает 6 м), потребуются дополнительные стойки. Угол наклона такой крыши – от 13 до 25 градусов.

Двускатная стропильная система

Полотно разделяется на 2 ската. Чаще всего половины одинаковые, но бывают и разных размеров. Скаты наклонены в противоположные друг от друга стороны.

Такая стропильная система крышы часто используется для одноэтажных домов, поскольку внешний вид получается аккуратным, а чердак можно использовать в качестве помещения или для создания слоя теплоизоляции.

Углы наклона от 15 до 60 градусов. Если перегородки находятся на расстоянии 6 метров друг от друга, необходимо установить висячие стропила.

Вальмовая и полувальмовая система стропил

Это двускатная крыша, в которой коньковый участок короче, а у торцов есть дополнительные наклонные плоскости.

Вальмовая крыша:

Полувальмовые крыши отличаются тем, что у них торцы не идут до самого верха. Они оставляют небольшие фронтоны.

Полувальмовая крыша:

Стропила такой конструкции опираются на 2 стены с одинаковой высотой. Прямоугольные скатные поверхности образуют равно- или разносторонний треугольник.

Углы наклона – от 20 до 60 градусов. Пролеты не более 13 м. У установки вальмовой крыши есть обязательное условие – внутренние укрепляющие элементы.

Такие крыши позволяют делать фермы или монтировать стропила для наслонной крыши.

Шатровая стропильная система

У этой разновидности крыши нет конька. Все плоскости просто сводят в одну точку. Крыша состоит из 3-х скатов, которые формируют равнобедренные треугольники. По форме она напоминает пирамиду

Важно обратить внимание, что, несмотря на то, что у конструкции может быть и больше скатов, однако они все равно будут опираться на равные по высоте стены

Конструкция достаточно сложная в плане монтажа, поэтому в современных домах используется нечасто. При ее обустройстве приходится использовать балочно-затяжную систему, укрепляя ее с помощью стоек и подкосов.

Система может быть создана под разным углом, все зависит от того, как будет использоваться чердак.

Ломаные стропильные системы

Каждый скат разделяется на две продольные части. У них разный угол наклона. Конструкция позволит увеличить объем чердака и позволить использовать его, как мансарду (жилое помещение).

Многоскатная стропильная система

Устройство стропильной системы много скатной крыши самая сложная по конструкции, поскольку включает в себя несколько указанных выше форм крыш.

Этот вариант выбирают, если нужно сделать несколько пристроек, соединенных с домом (сарай, гараж, кладовка).

Несущие конструкции крыши

Стропильная система — конструкция, состоящая из стропил и других элементов, воспринимающая и противостоящая всем видам нагрузок и передающая их на стены строения. Состоит из стропильных ферм.

Ферма — конструкция из скрепленных между собой брусьев или стержней.

Стропило (стропильная нога) — элемент стропильной фермы, воспринимающий, все виды нагрузок и передающий их на стены, и верхнее перекрытие строения, служат опорой для кровли. Нижним концом упирается в стену, а верхним соединяется под углом с противоположной стропильной ногой.

Стропила наклонные — имеют упор на концах и средней частью (в одной или нескольких точках).

Стропила висячие — опирающиеся в нижней части на затяжку или мауэрлат и в верхней коньковой части опираются друг на друга или на подконьковый прогон (без промежуточных опор).

Конёк — верхнее горизонтальное ребро крыши, соединяющее стропильные фермы.

Коньковая схватка — кусок доски/фанеры или металлической накладки соединяющий стропила в коньке.

Мауэрлат — брус, расположенный по периметру стены, на который опираются нижние концы наклонных стропил. Мауэлат позволяет распределить сосредоточенную нагрузку от стропил на весь участок стены.

Стойка — отрезок доски/бруса опирающийся на затяжку и поддерживающий стропильную ногу, служит для разгрузки стропил и для организации стен мансарды.

Бабка — центральная стойка, которая упирается в конёк.

Подкос — стойка под углом.

Ригель — отрезок доски, соединяющий стропильные ноги между собой. Служит для увеличения жёсткости стропильной фермы и препятствует разъезжанию стропильных ног.

Затяжка — бревно/брус/доска соединяет стропильные ноги между собой. Отличается от ригеля тем, что затяжка опирается на мауэрлат и лежни.

Кобылка — отрезок доски, удлиняющий стропильную ногу для организации свеса крыши.

Слега — направляющая под натуральную черепицу.

Основание кровли — поверхность, на которую укладывается кровельное покрытие. Обычно выполняется в виде обрешетки или сплошного настила.

Обрешётка — подкровельный настил из досок или брусков, прикрепляемые к стропилам и служащие основанием для кровельного покрытия. Обрешётка воспринимает всю весовую нагрузку от кровли и через контробрешётку и черновой настил передаёт её на стропильную систему.

Контробрешётка — бруски минимальным сечением 30×50 мм, располагающиеся под обрешёткой, перпендикулярно ей и обеспечивающие вентиляцию подкровельного пространства и служащие для закрепления гидроизоляционной пленки.

Черновой настил — настил из досок, ДСП, ДВП или других видов плит, которые прибиваются непосредственно к стропильной системе и служит основой для гидроизоляционного материала и основанием для крепления контробрешётки.

Обрешётина — элемент обрешетки, который изготовляется из деревянных брусков, реек или планок из хвойных пород (без обзола и проходных сучков) не ниже второго сорта, на который укладывается черепица. Минимальное сечение бруска — 30×50 мм.

Кровельный пирог односкатной крыши

Чтобы защитить односкатную крышу от жарких солнечных лучей, ветра, холода и влаги, её необходимо покрыть несколькими специальными слоями. Защитные покрытия, именуемые кровельным пирогом, устанавливаются на стропильную систему в строгом технологическом порядке. Кровельный пирог включает в себя такие элементы и слои как:

Отделочные материалы внутреннего покрытия.
Обрешётку.
Пароизоляционную мембрану или плёнку.
Контробрешётку.
Утеплительный слой.
Гидроизоляционное покрытие.
Вентиляционный зазор между внешним покрытием и гидроизоляцией.
Кровельный материал.

Состав слоёв кровельного пирога для холодной или тёплой крыши имеет некоторые различия. В варианте с холодной кровлей отсутствует утеплитель, но добавлен дополнительный слой гидроизоляции. При использовании мягких кровельных материалов обрешётку делают сплошной. Для этого используют плиты OSB или толстую влагостойкую фанеру.

При возведении кровли все слои кровельного пирога нужно укладывать в строго определённой последовательности

Ошибки при изготовлении кровельного пирога

При нарушении очерёдности укладки материалов кровельного пирога их эффективность значительно снижается.

Частой ошибкой неопытных строителей является то, что они путают место расположения пароизоляционной мембраны и гидроизоляционного слоя. Если сначала установить гидроизоляционную плёнку, то испарения будут скапливаться под кровлей, а накопившись, впитываться в стены. Пароизоляционная мембрана, размещённая на месте гидроизоляции, не будет задерживать влагу, которая в итоге проникнет в утеплитель. В свою очередь, утеплительные слои потеряют свои качества из-за намокания.
При монтаже слоёв кровельного пирога некоторые строители пренебрегают изготовлением вентиляционного зазора между внешним покрытием и гидроизоляционным слоем. Такое решение чревато тем, что поднимающиеся из помещений пары будут скапливаться под кровлей, не найдя выхода наружу. В результате этого влага начнёт впитываться в элементы деревянного каркаса и утеплитель. В таких условиях кровельный пирог потеряет свои теплоизоляционные качества, к тому же деревянные элементы стропильной системы начнут гнить. Всё это приведёт к дорогостоящему ремонту, который самому сделать будет не под силу.
Функциональность кровельного пирога в большой степени зависит от аккуратности и качества укладки материалов утеплителя. При недобросовестной работе утеплитель в нишах размещают не встык или неравномерно. Разная высота наполнения или наличие зазоров приведёт к образованию пустот и полостей, в которых будет скапливаться холодный воздух и пар, образуя обледеневшие области кровли.
Если пароизоляционные мембраны или гидроизоляционные плёнки имеют неправильные нахлёсты, то влага будет попадать внутрь утеплителя. Чтобы этого избежать, необходимо использовать специальную склеивающую ленту, которая надёжно изолирует края и стыки материала.
В процессе монтажа любая из перечисленных ошибок может создать большие проблемы, так как устранить их получится, лишь разобрав часть крыши. В этом случае без привлечения специалистов не обойтись. На всё это уйдёт масса времени и денежных затрат.

Выбор материала

В основе стропильных конструкций лежит древесина. Существуют жесткие стандартны качества и размеров материала:

влажность дерева должна быть меньше 18%;
на каждом метре доски должно быть не больше 3-х сучков, их диаметр не должен превышать 3 см;
недопустимы сквозные трещины;
глубина несквозных трещин должна быть меньше половины длины доски.

У бруса должно быть сечение от 4 до 15 до 10 на 25 см. Показатель зависит от того, на каком расстоянии ноги будут располагаться друг от друга, а также от числа нагрузок от осадков на определенную область крыши.

При выборе материала внимание уделяется трещинам, сколам и другим дефектам. Найти ровную древесину невозможно

Важно, чтобы максимальная длина сучков не превышала трети толщины бруса

Особенности конструкции крыши с одним скатом

В составе конструкции есть одна плоскость ската, которая формируется самостоятельной системой стропил. Крайние части стропильных ног сооружаются на надёжных опорах, поэтому их относят к категории наслонных. Система стропил состоит из отдельных элементов, которые опираются концами на противоположные стенки постройки.

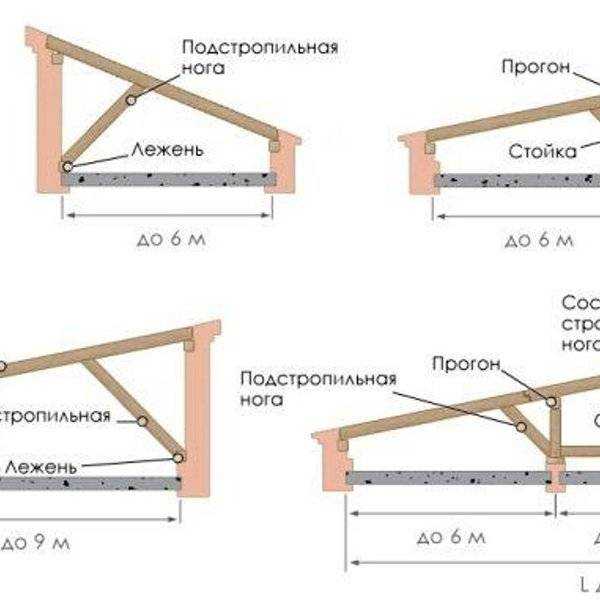

Стропильная система односкатной крыши обычно имеет несколько вертикальных опор

В качестве опорных деталей можно использовать 1 или 2 ряда столбов. Обязательным условием монтажа стропильных ног является наличие опоры под коньковым концом стропила.

Детали следует монтировать по отдельности. Они устанавливаются на разные по высоте стены, с которыми скрепляются через мауэрлат. Последний отличается от обыкновенной деревянной рамы. Конструкция состоит из двух брусьев, которые укладываются параллельно на стенки из камней, последний венец сруба или на обвязку каркасного строения.

Вышележащую часть мауэрлата принято называть брусом конька. Однако конструкция не будет создавать коньковый перелом, она используется в качестве опоры. Опоры для крыши подобного типа можно выполнить:

Из кирпича, бетона или деревянных реек.
С помощью ряда подпорок, которые предназначаются для дальнейшей отделки.

Разновидности односкатных кровель

Конструкция односкатной кровли является простой, однако возводиться она может по-разному.

Крыша может быть утеплённой или холодной.
Под кровлей можно устроить чердачное помещение. В чистом виде чердаки встречаются довольно редко, так как противопожарные нормы не допускают делать чердак высотой менее 1,6 м. Для односкатной крыши чердачное помещение целесообразно делать лишь в случае, если между конструкцией кровли и верхним перекрытием устраивается жилая мансарда или небольшое помещение для бытовых целей.
Односкатные кровли в большинстве случаев делаются пологими. В основном встречаются конструкции с уклоном 5–15°. Хотя бывают и более крутые крыши с наклоном до 60°. Всё зависит от ветровой и снеговой нагрузки в регионе строительства.

Односкатную крышу можно соорудить:

над отдельно размещённой бытовой или жилой постройкой;
над пристроенной к главному зданию террасой, баней, входной группой, гаражом и т. д.

Отвод осадков со ската будет происходить автоматически. Достигается это благодаря разнице в высоте стен, которые используются в качестве опор. Соответственно, не понадобится устраивать внутренний сток. К низкой стороне довольно часто фиксируют жёлоб водостока, который отлично справляется с задачей отведения воды в летнее время. В зимний период на пологом скате иногда собирается снег

В этом случае крышу можно почистить, соблюдая необходимые меры предосторожности

Водосточные системы на односкатных кровлях

Односкатная кровля обязательно должна быть с уклоном. Водосток для такой постройки может быть:

организованным;
неорганизованным.

Организованный водосток предполагает наличие желобов и труб, отводящих осадки в специально выделенные места

Водосточную систему в таких домах делают наружной, устраивать внутреннюю нет надобности. Сливные желоба следует устанавливать со стороны низкой стенки «в крест» по направлению к стоку.

Жёлоб надо монтировать со стороны низкой стенки перпендикулярно направлению стока

Сточные воды следует выводить в систему дренажа.

Наклон постройки можно обеспечить:

отличающимися по высоте перегородками или рядами подпорок;
зафиксированными к стенке главной постройки опорными деталями, которые располагаются выше уровня противоположной стенки;
половинчатой фермой, которая устанавливается на стены или опоры одинаковой высоты.

Материалы для покрытия кровель с одним скатом

Покрывать односкатное строение можно одним из следующих материалов:

жесть для кровли;
рулонные материалы;
шифер;
профнастил;
металлочерепица.

Если требуется сделать красивую постройку под общий стиль остальных строений, можно применить пластик, плитку из сланца или черепицу.

Монтаж искусственной кровли выполняется лишь в случае значения угла наклона, допускаемого изготовителями материала. Скатные конструкции с маленьким уклоном нельзя покрывать соломой и другими подобными материалами, так как они могут быстро сгнить.

Особенности конструкции

Стропильная система крыши односкатного типа представляет собой упрощённую половинку двухскатной. Ее преимущества:

Малый вес. Низкий вес конструкции позволяет возводить с ноля или реконструировать кровлю, не внося изменений в фундамент, не усиливая его. Это большой плюс, так как затраты на устройство фундамента даже своими руками составляют около трети стоимости всей постройки целиком.
Доступность материалов. Так как состоит стропильная система в основном из древесины, недорогого материала, который заготавливают и реализуют повсеместно в средней полосе России, поэтому расстояние от магазина до места строительства минимально. Цена строительства приемлема для любого бюджета.
Простота монтажа. Обычно оплата труда профессиональных кровельных мастеров составляет 50% затрат на сооружение крыши. Поэтому такая конструкция с элементарной стропильной системой дает возможность минимизировать затраты, отказавшись от найма сторонних работников, и выполнить крепление стропил односкатной крыши своими руками.

Не смотря на очевидные плюсы, нельзя не упомянуть о недостатках этого вида кровли:

Низкий уровень энергоэффективности. Из-за того, что воздушная прослойка односкатной крыши, которая служит естественным термоизолирующим слоем, меньше, чем это же расстояние у двухскатной, ее не хватает, чтобы предотвратить уход тепла. Кровлю изготавливают из материалов с высокой теплопроводностью, поэтому летом она сильно нагревается, зимой охлаждается, передавая тепло или холод в подкровельные помещения. Для ликвидации этого недостатка своими руками приходится организовывать более основательное утепление и вентиляцию помещений.
Отсутствие возможности оборудовать чердак. Для некоторых домовладельцев, чердак необходим, но под односкатной крышей его оборудовать проблематично. Зато на поверхности ската с небольшим уклоном удобно размещать солнечные батареи, емкости для нагрева воды и даже небольшую площадку для отдыха и принятия солнечных ванн.
Образование сугробов и снежных наносов. Эта проблема актуальна для хозяйственных построек, смежных с основным жилым зданием. Снег соскальзывает с более крутых скатов крыши дома и задерживается на более пологих гаражных. Однако, если провести расчеты правильно, выбрать подходящий материал, этот недостаток не будет волновать хозяев.

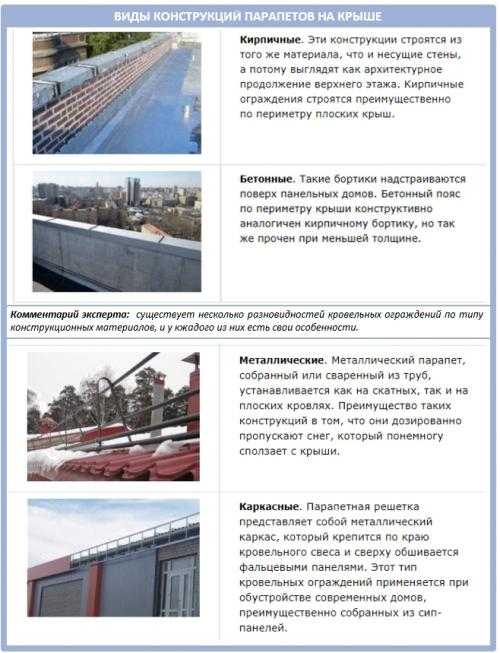

Односкатная крыша с парапетом. Парапет кровли: что это такое, устройство, технические требования к обустройству

Если вы твердо решили строить свой дом с модной и функциональной плоской крышей, тогда самое время хорошо продумать ее ограждение! Так открытая площадка на высоте будет безопасной, удобной и пригодной даже для детских игр. Причем парапет кровли одновременно будет выполнять важную эстетическую роль, придавая экстерьеру постройки завершенный, логичный и стильный вид.

Вы удивитесь, узнав как много видов парапетов существует, какие дизайнерские шедевры из них делают и какой именно вариант больше всего подходит именно вам!

Итак, давайте начнем с того, что именно называют парапетом на крыше, и каким тот должен быть. По сути, это невысокое ограждение по периметру, которое обустраивают не только на кровлях, но и на террасах, балконах, мостах и даже набережных. Парапет по праву причисляют к архитектурным элементам зданий, ведь его всегда видно, даже издалека.

Дождевая и талая вода часто попадает не только на карнизы, но и на аттики и стены, которые постепенно наполняются влагой. Через какое-то время поверхность начинает осыпаться, а кладка – разрушаться. Вот как раз с целью защитить стены и устанавливают парапеты.

Сами профили нередко используются в качестве громоотводов. Для этого их заземляют, сами профили выбирают из довольно толстого металла с фальцевым или клеммовым соединением, высокотемпературной пайкой, сваркой или резьбовыми соединением. Но в России официального разрешения на использование металлического парапета в качестве громоотвода пока нет, как и во многих других странах.

Что такое, по сути, молниеотвод? Это металлическая деталь, которая перехватывает на себя разряд молнии не позволяет сооружению контактировать с высокотемпературным каналом. И любой молниеотвод должен включать в себя три главных элемента: приемник молнии, токоотвод и заземление.

Согласно российскому законодательству,молниеотвод может быть из стали, алюминия или меди с толщиной 50, 70 и 35 мм2 соответственно, и минимальной толщиной не менее 0,5 мм.

Разновидности каркасов кровли

Существует два варианта стропильных систем шатровых конструкций. Варианты отличаются способом опирания диагональных стропил – это наслонные и висячие стропилины.

В первом случае несущие балки имеют две точки опоры – вверху и внизу. Это возможно при наличии центральной внутренней стены. На неё устанавливают стойку, которая поддерживает коньковый узел шатра.
При больших расстояниях между стенами от 6 метров их перекрывают балками по диагоналям проёма. Из центра узла пересечения балок выводят вверх стойку.
Второй вариант предусматривает опирание висячих стропил только внизу на мауэрлат.

Минимальное количество вальм в шатре – это 4 ската. Но их может быть и 6, и 8 штук, всё зависит от фантазии архитектора и финансовых возможностей заказчика. Что касается угла наклона вальм, то он может небольшим в местах с сильными ветрами и достигать максимальной величины в районах с большим количеством снежных осадков.

Еврошифер

Еврошифер (торговые марки Onduline, Gutanit, Nuline и пр.) похож на отечественные асбестоцементные листы лишь по форме, он представляет собой полимерно-целлюлозную основу, пропитанную битумными составляющими. В программе выпуска присутствуют все необходимые элементы: коньки, ендовы, ветровые детали (щипец), элементы примыкания к стенам, вентиляционные выводы и заполнитель карниза. Карнизный элемент для кровли из крупноразмерных листов не нужен. Еврошифер достаточно гибок, поэтому доборные элементы делают под среднестатистическую крышу с углом наклона в 20°, а при монтаже придают нужную форму.

Конек еврошифера крепят специальными гвоздями через волну

За счет волнообразного сечения листов и прямого профиля конька, ендовы и примыкания к стенам эти узлы получаются проветриваемыми. При необходимости щели можно закрыть заполнителем карниза, в котором тоже присутствуют небольшие отверстия, закрытые «затычками». Некоторые производители еврошифера изготавливают доборные элементы, которые обеспечивают кровле если не герметичность, то уж точно непродуваемость.

Ендова для еврошифера по форме похожа на перевернутый конек и эффективно отводит воду

При общей дешевизне еврошифера доборные элементы стоят не так уж мало, поэтому застройщики с ограниченным бюджетом могут воспользоваться альтернативными вариантами. Конек, ендова и примыкание из оцинкованного, покрытого полимером металла обойдется дешевле, а выглядеть будет неплохо. На ветровых свесах можно вообще обойтись без щипца, просто загнув крайнюю волну довольно мягкого кровельного листа и прибив ее к вертикальной доске.

Ветровой доборный элемент щипец можно не использовать, загнув крайнюю волну профилированного листа. Правда, получится не так аккуратно. Крепеж нужно располагать почаще, сантиметров через 20-25.

Плюсы и минусы односкатной постройки

Для того чтобы понять стоит ли делать выбор в пользу односкатной крыши, стоит оценить какие будут получены преимущества и минимизировать влияние недостатков. К преимуществам следует отнести следующие критерии:

Экономичность в плане финансовых затрат не только на стройматериалы, а и на упрочнение стен для повышения их устойчивости к сжимающим и растягивающим напряжениям.
Простота проектирования позволит даже неспециалистам строить кровли такого типа и при этом получать оптимальные сроки их эксплуатации, а также отсутствие каких-либо требований к обслуживанию.
Возможность обустройства мансарды с панорамным видом.
Пониженная парусность крыши при наличии преимущественно направленных ветров и выборе правильного расположения наклона ската.
Высокая ремонтопригодность благодаря простоте конструкции стропильной системы и обрешётки.
Допускается применение любых кровельных материалов при выборе правильных углов наклона.

Возвести односкатную конструкцию по силам даже неопытному мастеру

Построенная односкатная крыша своими руками пошагово имеет также и ряд недостатков: не выдерживает значительных нагрузок при обильных снегопадах, имеет не совсем эстетичный вид, а также не удерживает кровельный материал при сильных порывах ветра со стороны, противоположной углу наклона ската. По сути для грамотных проектировщиков эти недостатки являются не такими существенными и при необходимости их легко можно превратить в достоинства. Так, например, чтобы не произошло срыва кровли, достаточно насадить на участке деревья или построить рядом здание выше. Для улучшения эстетичности восприятия односкатной кровли достаточно пойти на хитрость и реализовать проект с разноуровневыми наклонами скатов с двух противоположных сторон дома.

Стропила для разных видов крыш

Стропила крыши

Наиболее простым вариантом является конструкция односкатной крыши, стропила которой упираются на стены здания. Длина данных элементов не может превышать 4.5 метров, но существует и решение для перекрытия больших площадей. В таком случае рекомендуется применять подпорки или стойки, которые будут удерживать протяженную конструкцию.
Большинство двускатных крыш похожи друг на друга как близнецы, однако их внутреннее строение может сильно отличаться. Сегодня используют четыре варианта:

Применяют коньковый прогон, на который опираются ноги стропил. Скаты усиливаются за счет использование подстропильных ног, а прогон удерживается стойками. Сами стойки устанавливаются на лежень. Ширина крыши такого типа может достигать 10 м.
Второй вариант предполагает использование подстропильных ног, нижние части которых упираются в стойку конькового прогона, а верхние в схватку (затяжку), соединяющую стропильные ноги ближе к коньку. В этом случае ширина крыши увеличивается до 14 м.
Коньковый прогон отсутствует. Его заменяет брус, расположенный под одним из скатов. Кроме того, используется затяжка, подстропильные ноги и стойка, опирающаяся на лежень. Углы наклона подстропильных ног варьируются в пределах от 45 до 53 градусов. Данный вариант по сравнению с предыдущим не дает особого выигрыша в ширине крыши, однако подходит в том случае, когда опорная стена расположена не по центру постройки, а смещена в сторону.
В том случае, когда требуется покрыть широкие постройки, могут применяться симметричные конструкции, использующие два прогона, расположенных параллельно под стропильными ногами скатов. Такие двускатные крыши предполагают использование двух затяжек, верхняя из которых соединяет стропила, а нижняя – стойки и подстропильные ноги. Ширина конструкции в этом случае может достигать 16 м.

Вальмовая крыша – это еще один распространенный сегодня вариант, который хорошо зарекомендовал себя для загородных домов. Она отличается тем, что не имеет фронтонов, место которых занимают дополнительные скаты – вальмы. В общем случае конструкция предполагает наличие прогона, и обычных стропил на основных скатах и вальмовых стропил на боковых. Вальмовые стропила опираются на длинные диагональные элементы, где стыкуются с верхними частями обычных стропильных ног. Для таких крыш рекомендуется использовать усиленную обвязку.
Ломаная крыша завершает список, поскольку имеет достаточно сложную конструкцию. Здесь используется способ, предполагающий создание каркаса для стропильных ног, состоящего из горизонтального бруса и вертикальных стоек, после чего производится установка остальных элементов. Верхняя перекладина П-образного каркаса выступает в роли перекрытия мансарды, но на нее опирается и стойка конька.

Выше были рассмотрены основные вопросы, касающиеся устройства стропильной системы для различных видов крыш, поэтому данный материал может использоваться в качестве краткого пособия, позволяющего быстрее разобраться в вопросах строительства кровли.
