Акт освидетельствования геодезической разбивочной основы: цели составления, форма и образец заполнения

Передача документации

Описание процесса

заключается в проверке соответствия нормам таких пунктов

Обозначенных знаков сети участка, отведенного под стройку;
Осевых знаков ВРС проектируемого объекта. При этом их количество должно быть не менее четырех на каждую из существующих осей;
Плановых знаков тех объектов, что относятся к категории линейных (инженерные коммуникации). Такие знаки обязательно должны давать полную характеристику их с точки зрения обозначения прохождения – отражается начало объекта, его конец, существующие колодцы, а также те места, в которых линейный объект изменяет свое направление (траекторию);
Реперы. Проставляются внутри обозначения каждого отдельного сооружения вдоль проходящих или проектируемых линейных объектов. Они должны быть обозначены не реже, чем через каждые 500 метров.

Порядок хранения исполнительной документации

В прописанных требованиях к исполнительной документации зафиксированы общие правила ее хранения, с учетом которых документы должны находиться на хранении у застройщика или заказчика до завершения финальной проверки представителями надзорных структур.

На период проверки пакет документов должен направляться в надзорный орган, где он остается до полного завершения регламентированных контрольных мероприятий. После получения заключения о том, что объект соответствует нормативам отраслевого законодательства, документы возвращаются заказчику или застройщику для дальнейшего хранения в архиве эксплуатационной службы на постоянной основе.

АУСН — новый налоговый режим в 2022 году: плюсы и минусы Интеграция с лабораторией в клинике: как настроить взаимодействие

Процесс разбивки осей.

На примере простейшего способа применения геодезического оборудования (теодолита), можно представить более сложные мероприятия на уникальных объектах. Сейчас используются высокоточные электронные тахеометры, позволяющие производить такие работы самого высокого качественного уровня.

Начинается разбивка с прокладки теодолитного хода для отыскания угла здания. Это будет основной угол, от которого будут рассчитываться другие. Он отмечается колышком с отметкой. Сторону здания задают, как угол между линией (последней) теодолитного хода и осью сооружения. Это действие выполняется с помощью центрирования теодолита над колышком с переносом угла между линией хода теодолита и осью сооружения на местность.

Затем вдоль линии визирования прибора меряют от него расстояние длины оси здания, а это место отмечают колышком с обозначением. Далее следует повернуть теодолит на 90 градусов, перпендикулярно уже определённой оси, после чего, отмерить расстояние от теодолита до точки пересечения поперченной и продольной осей сооружения, чтобы найти следующий угол, а потом закрепить его разбивочным знаком (колышком) в натуре.

Четвёртый угол находят после переноса теодолита на уже найденную точку, центрируют отвесом над разбивочным знаком. С помощью визирования снимают отчёт по лимбу, от которого нужно отнять (или прибавить) 90 градусов. Установив значение угла на лимбе, повернуть теодолит на последнюю точку, после чего установить направление. Отмерив длину от места расположения прибора, находится последний угол здания, который также отмечается колышком (разбивочным знаком). Проверку осуществляют, начиная с четвёртого угла, соблюдая величины углов – 90 градусов. Все эти действия закрепляются представителями заказчика и подрядчика, когда заполняется и подписывается акт, подтверждающий качество выполненных работ.

При разбивке участков под большие котлованы, необходимо выполнить обноску для переноса осей здания на дно котлована, по которым будет устанавливаться фундамент, а также учитывая размеры призмы обрушения грунта. Устройство линейно протяжённых сооружений (траншей) требует поперечной обноски, там, где прямые участки или углы поворота, чтобы определить оси трассы, а также точки на дне кабельной траншеи. Между разбивочными знаками натягиваются струны для визуального определения осей. Разбивочные знаки на больших строительных площадках выполняются из железобетонных конструкций с натянутыми между ними струнами и катафотами, которые после завершения строительства вывозятся или утилизируются.

Как выполняется этап подготовки

На данном этапе геодезисты начинают изучение материалов картографии и всей документации. Все необходимые данные, полученные из документов, используются в дальнейшем для подготовки рабочих чертежей. Причем обязательному изучению подлежат места, где расположены пункты геодезической сети. Только к ним будет обеспечиваться привязка пунктов основы. Последняя обеспечивает в дальнейшем заданную точность.

В рабочем чертеже отражаются элементы, требуемые для перенесения в натуру. В основе данной разработки будет генеральный план застройки участка местности. Если на местности плотная застройка, то в учет принимаются все существующие объекты, в их числе запроектированные, которые расположены рядом со строящимся зданием.

При подготовке рабочих чертежей геодезистами учитывается ряд данных:

Размещение участка строительства, в том числе прохождение систем жизнеобеспечения.
Места расположения существующих объектов.
Как выполнить размещение знаков ГРО, чтобы их сохранность на протяжении всех работ была обеспечена.
Влияние факторов окружающей среды и возможные аварии на качество геодезической разбивочной оси.
Порядок использования ГРО в период эксплуатации или реконструкции ОКСа.

Порядок ведения исполнительной документации. Правила и требования

Ростехнадзор утвердил конкретные требования к исполнительной документации в строительстве. Учитывая все указания Ростехнадзора, можно выделить следующие основные правила и требования:

обязанность ведения документации лежит на лице, проводящем строительные работы;
форма ведения документации по умолчанию — бумажная, но при соглашении всех сторон допускается организация электронного документооборота;
акты освидетельствования скрытых рабочих процессов должны оформляться только в соответствии с утвержденными бланками (исполнительная документация в строительстве — образец можно скачать на сайте Госнадзора);
в наборе рабочих чертежей должны присутствовать записи ответственных лиц о рабочих процессах, выполненных по чертежам, а также данные об их полном соответствии графической документации;
до итоговой проверки объекта надзорными структурами, документация должна храниться у застройщика, на время проведения она передается проверяющим органам, после получения положительного заключения о степени соответствия объекта строительным нормам и правилам, вся документация переправляется заказчику на постоянное хранение;
при утрате исполнительной документации структурами Госстройнадзора выдается разрешение на проведение обследования здания для проверки соответствия техрегламентам и проектной документации. При получении положительного заключения восстановление утраченных документов не требуется.

Кто принимает и подписывает исполнительную документацию в строительстве

Также Ростехнадзором предусмотрен порядок утверждения документации. После досконального оформления она должна быть подписана лицами-представителями различных подразделений:

заказчиком строительства или застройщиком;
организацией, разработавшей документацию;
компанией, отвечающей за использование инженерно-технических сетей;
установленными контрольными и надзорными структурами.

Документация в обязательном порядке должна оформляться включительно на всех этапах строительного процесса — от геодезической разбивочной основы, заканчивая приемкой объекта в эксплуатацию.

Какие документы есть еще:

Все документы из раздела «Акт»
Рубрикатор всех типовых образцов и бланков документов

Что еще скачать по теме «Акт»:

Образцы и типовые формы документов, сформированные в результате исполнения государственной функции по осуществлению контроля и координации за деятельностью государственных бюджетных учреждений Московской области. Форма акта проверки
Акт сверки расчетов между бюджетами бюджетной системы Российской Федерации по межбюджетным трансфертам, предоставленным в форме субсидий, субвенций и иных межбюджетных трансфертов, имеющих целевое назначение, из федерального бюджета по главе 092 “Министерство финансов Российской Федерации”
Форма акта о выделении к уничтожению документов, не подлежащих хранению
Форма акта о выделении к уничтожению документов, не подлежащих хранению в Федеральной службе по надзору в сфере природопользования
Акт освидетельствования скрытых работ(ы) (оформляются на работы, скрываемые последующими: устройство грунтов оснований, котлованов, армирования, анкеровки, креплений, связей, сварных соединений, по заполнению (инъецированию) погружению, гидроизоляции, теплоизоляции, звукоизоляции, антикоррозионной защиты, антисептирования, огнезащиты, заземления конструкций и другие виды работ) в Московской области (рекомендуемая форма)

Важные нюансы при покупке фирмы
Процесс переписки квартиры на другого человека
Процесс получения визы в США
Процесс продажи машины
Процесс строительства гаража (с бюрократической точки зрения)
Строительство частного дома в городской черте

Акт освидетельствования скрытых работ 2020

Акт освидетельствования скрытых работ

Акт освидетельствования скрытых работ (или сокращенно “акт скрытых работ”) — это официальный документ, который составляется после приемки представителями подрядчика, заказчика и авторского надзора выполненных ответственных работ, которые будут скрыты последующими мероприятиями при ремонте. Он говорит о том, что эти ответственные работы выполнены в надлежащем качестве.

В данной статье мы поговорим об актах скрытых работ, необходимых при перепланировке квартиры или нежилого помещения. о порядке и примерах их заполнения. Хотя приведенные ниже бланки и примеры заполнения могут быть использованы в любой области строительства и на любые скрытые работы, такие как электропроводка, системы отопления, водоснабжения и канализации и так далее.

Скрытыми работы называются, потому что по завершению строительства они оказываются покрыты другими строительными материалами, конструкциями и т.д., так что проверить их наличие и качество исполнения без проведения вскрытий невозможно. Для этого и заполняются акты скрытых работ, которые подтверждают выполнение таких работ надлежащего качества.

Также отметим, что конструкция полов, то есть материалы звукоизоляции или гидроизоляции, никак не отмечаются в техническом паспорте БТИ.

Акт освидетельствования скрытых работ- образец заполнения 2020

Итак, как выглядит акт проведения скрытых работ? Ниже мы приводим образец заполнения акта освидетельствования скрытых работ по устройству звукоизоляции в полах квартиры. О самом порядке и правилах его заполнения мы поговорим позже.

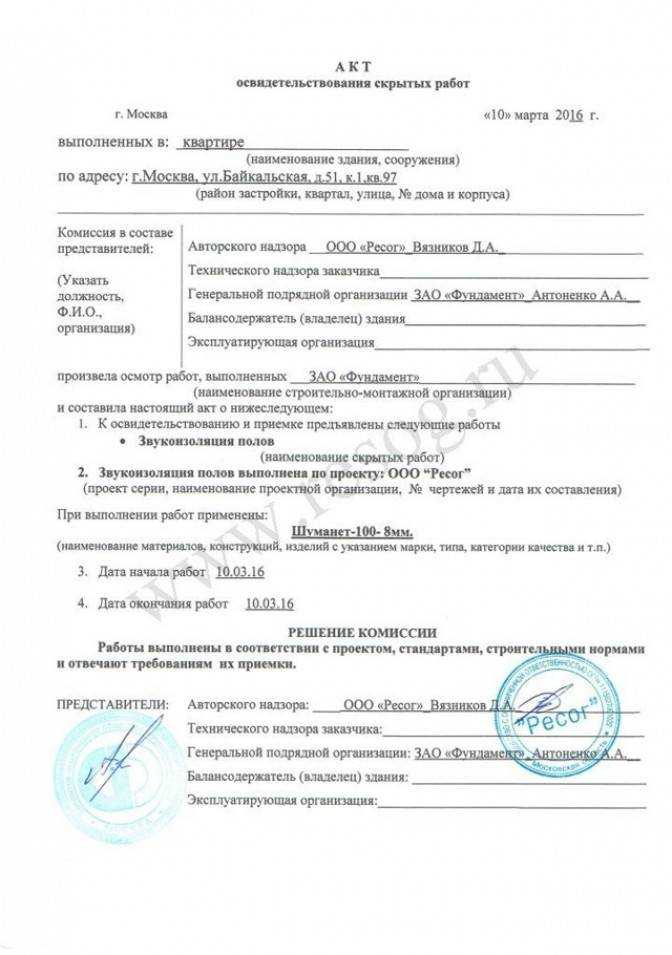

Образец заполнения акта на скрытые работы по звукоизоляции

Акт освидетельствования скрытых работ- образец заполнения 2016.

Как видно из представленного акта звукоизоляция выполнена в виде Шуманета толщиной 8 мм. Акт заверен проектировщиками (представителями авторского надзора), выполнявшими проект перепланировки, и строителями (подрядной организацией), выполнявшими сам ремонт.

Акт скрытых работ- образец на раму усиления проёма в несущей стене

Акт приёмки скрытых работ- образец.

Рама усиления выполнена из металлических уголков и пластин, после чего обварена арматурой и сеткой для последующего оштукатуривания. Заполненный акт на скрытые работы также заверен проектировщиками и строителями.

Акт скрытых работ по гидроизоляции- образец

Акт на скрытые работы гидроизоляции пола.

На картинке приведен ещё один пример заполнения акта освидетельствования скрытых работ. На этот раз он составлен на обмазочную гидроизоляцию в санузлах.

Иногда также для гидроизоляции санузлов применяют рулонную гидроизоляцию (к примеру, гидростеклоизол), но они требуют перед укладкой устройство выравнивающего слоя стяжки.

Иначе гидроизоляция под нагрузкой от верхних слоёв пола и стяжки может порваться о неровности плиты перекрытия и, тем самым, испортиться.

Акт скрытых работ- скачать бланк

Форма акта освидетельствования скрытых работ (ИГАСН 11/99) утверждена Распоряжением №323- РЗП от Форма акта скрытых работ также может быть выполнена по бланку, утвержденному приказом Федеральной службы по экологическому, технологическому и атомному надзору от 26 декабря 2006 г. № 1128 (Рабочие документы), который не сильно отличается от предыдущего.

Ниже мы приводим ссылку для скачивания:

Создание

Геодезическую основу строительства создают на этапе предварительной подготовки площадки. При её отсутствии становится невозможным контроль над всеми этапами строительства.

Длина сторон главных фигур находится в диапазоне 200-400м, второстепенных — 20-40 м. Стороны квадратов всегда параллельны осям воздвигаемых сооружений. Все возводимые объекты располагают внутри фигур данной сетки.

Следующий этап инженерных геодезических работ — вынос сетки в натуру. Именно для этого используют близлежащую к строительной площадке ГГС.

На местность выносят исходные направления проекта. Руководствуясь ими, на всей площадке маркируют распределительную строительную сеть. Места пересечения маркируют физическими отметками, например, обрезками рельсов или заполненными цементом трубами. При монтаже их капитально фиксируют.

При переносе на местность осей планируемых строений в качестве разбивочной основы сетки используют метод прямоугольных координат.

Высотное обоснование на стройплощадке обозначают реперами. Чаще всего в качестве строительных реперов служат существующие пункты ГГС и граничные линии.

Высотную отметку любого строительного репера получают обязательно от маркеров геодезической сети государственного или местного значения.

Образец акта разбивки осей объекта капитального строительства на местности

Если перед вами встала задача по формированию акта разбивки осей объекта капитального строительства на местности, с которым вы никогда раньше дела не имели, посмотрите его образец (здесь дана унифицированная форма) и прочитайте подробное его описание – с их учетов вы без труда сделаете то, что от вас требуется.

В начале документа напишите наименование объекта и его адрес. Далее укажите всех участников строительного процесса: здесь нужно обозначить название организаций, их ИНН, КПП, номера свидетельств (в том числе, когда и кем выданы), а также адреса и контактные данные.

Следующая часть бланка – это собственно акт, первым делом в котором указывается его номер и дата составления. Затем даются сведения о представителях выше обозначенных компаний, которые непосредственно были задействованы в разбивочных работах (как исполнители и как контролирующие ответственные работники), тут же приводятся ссылки на распорядительные акты, на основании которых они действуют. После этого устанавливается факт разбивки осей и даются их характеристики, опять же пишется наименование и адрес объекта.

Ниже указывается, в соответствии с какими документами произведены разбивочные работы, каким образом закреплены оси и удостоверяется то, что все обозначения и нумерация отмечены сообразно проектным бумагам.

В заключительной части акта устанавливается, что разбивка осей проведена согласно проектным документам и техническим нормативам, по мере надобности даются дополнительные данные и указывается количество созданных экземпляров акта.

В завершение акт подписывается всеми присутствующими при его составлении лицами.

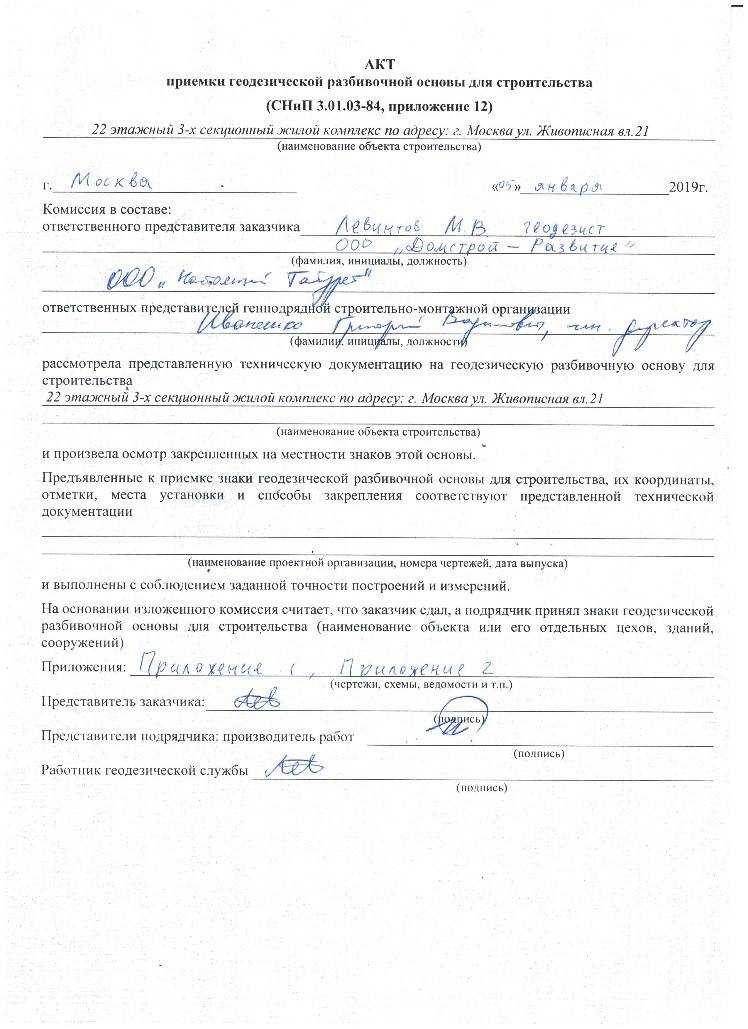

Приемка результатов геодезической разбивочной основы

Перед началом строительства ГРО, подготовленная геодезистами, должна быть принята уполномоченными лицами в виде акта освидетельствования геодезической разбивочной основы. Этот акт должен быть составлен как минимум в 2 экземплярах: для подрядчика, ответственного за строительство объекта, и для заказчика.

Сведения, указываемые в акте освидетельствования ГРО

Сначала нужно указать в шапке акта, по какому объекту строительства составлялась геодезическая разбивка. Для этого прописывается наименование и точный адрес места будущей стройки.

Затем заполняются сведения о заказчике. Если заказчик является юридическим лицом, необходимо указать его наименование, ОГРН, ИНН, сведения о государственной регистрации (дата выдачи и номер свидетельства), а также телефон и почтовый адрес. Физическим лицам нужно написать ФИО, данные паспорта и место регистрации, а также телефон.

Аналогичные данные указываются и о подрядчике.

Затем в акт освидетельствования ГРО необходимо прописать сведения, касающиеся лица, которое осуществляло и отвечало за процесс подготовки документации по строительному проекту.

После этого нужно указать наименование лица и другие требующиеся сведения о нём, которое выполняло работу по построению ГРО.

В основной части акта освидетельствования ГРО в первую очередь указывается её номер и дата проведения освидетельствования. Затем указываются должности и инициалы представителей заказчика; подрядчика; органа, занимающегося задачами строительного контроля; лица, занимавшегося проектной документацией; лица, разработавшего ГРО. В акте прописывается, что эти лица рассмотрели документацию по ГРО на объект строительства, а затем осмотрели знаки, которые были закреплены на местности. Отмечается, если знаки проходят проверку, что они соответствуют государственным техническим регламентам и выполнены с необходимой точностью в измерениях и построении. При необходимости указываются дополнительные сведения.

В заключительной части акта необходимо отметить количество экземпляров, в котором он был составлен, указать приложения (схемы и чертежи), использовавшиеся при освидетельствовании, и затем присутствовавшие на поверке лица должны поставить свои подписи.

После этого объект будущего строительства официально допускается к началу строительных работ.

Что такое Геоподоснова и насколько важен этот документ при проектировании земельного участка, вы можете узнать здесь

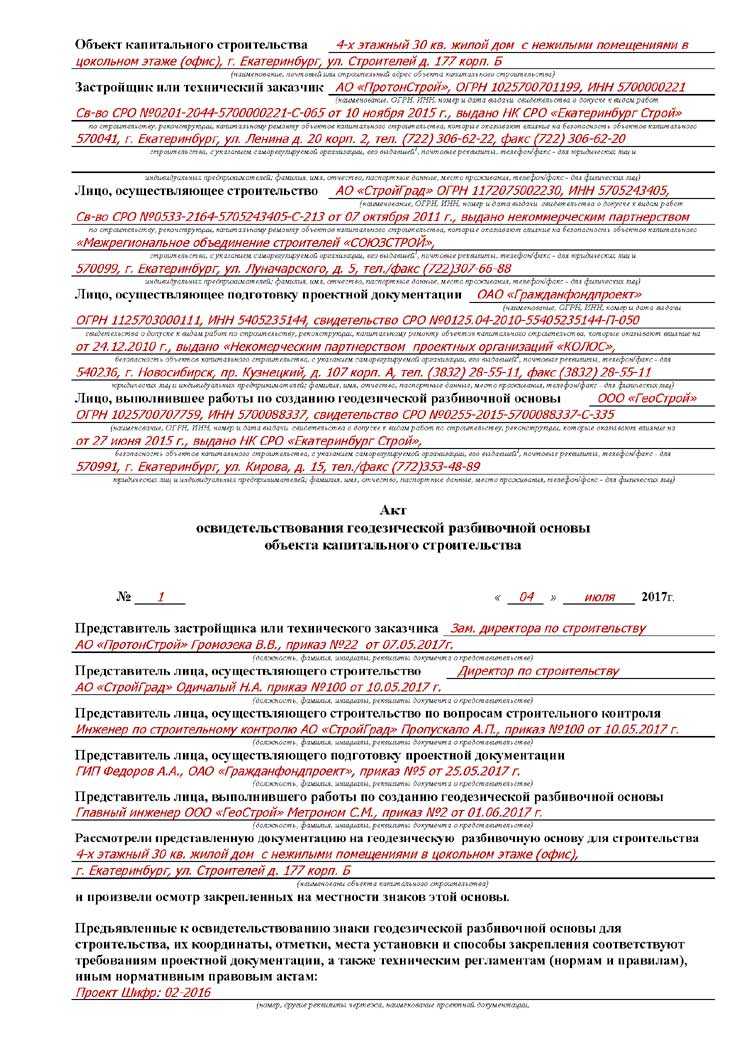

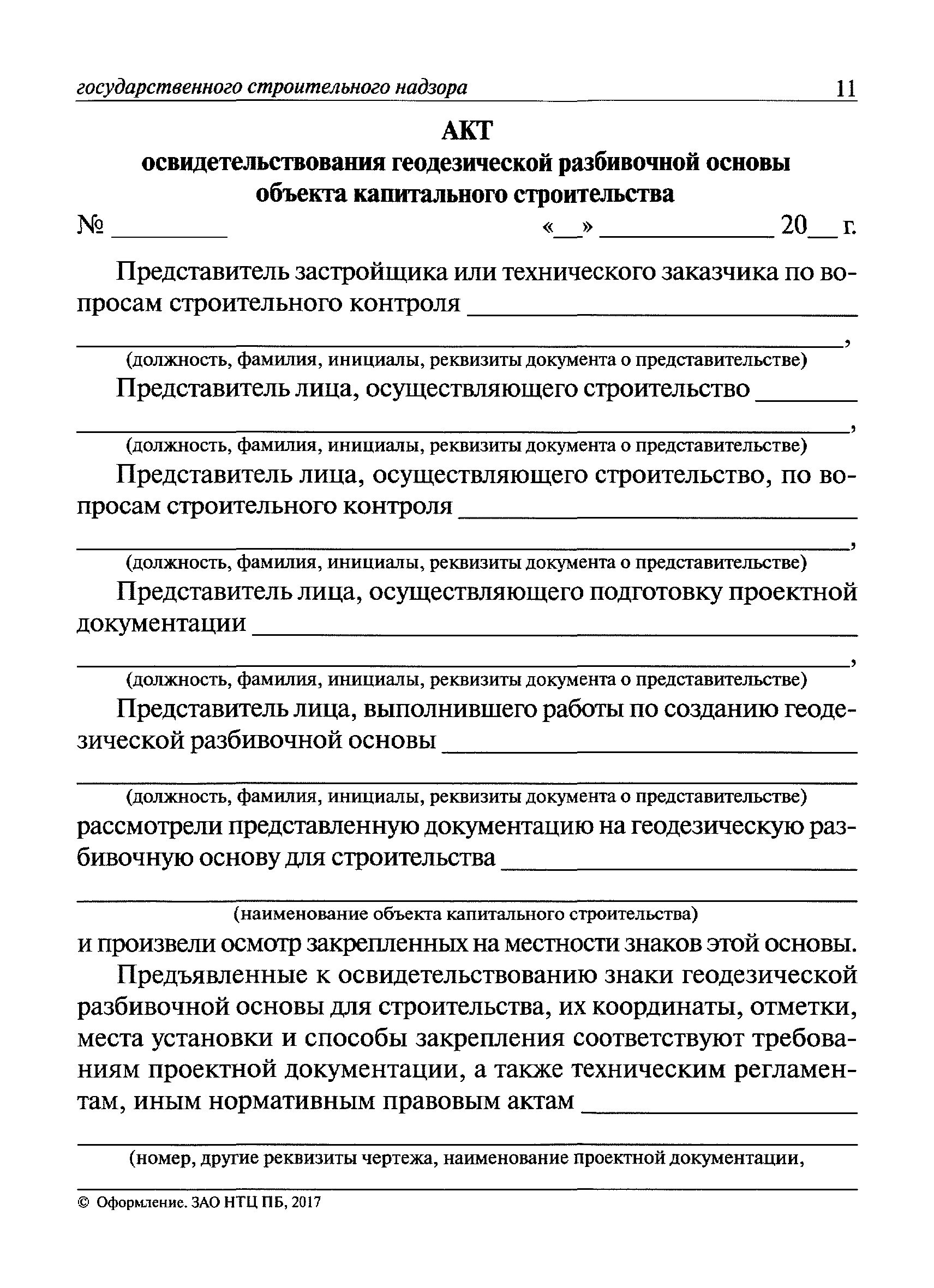

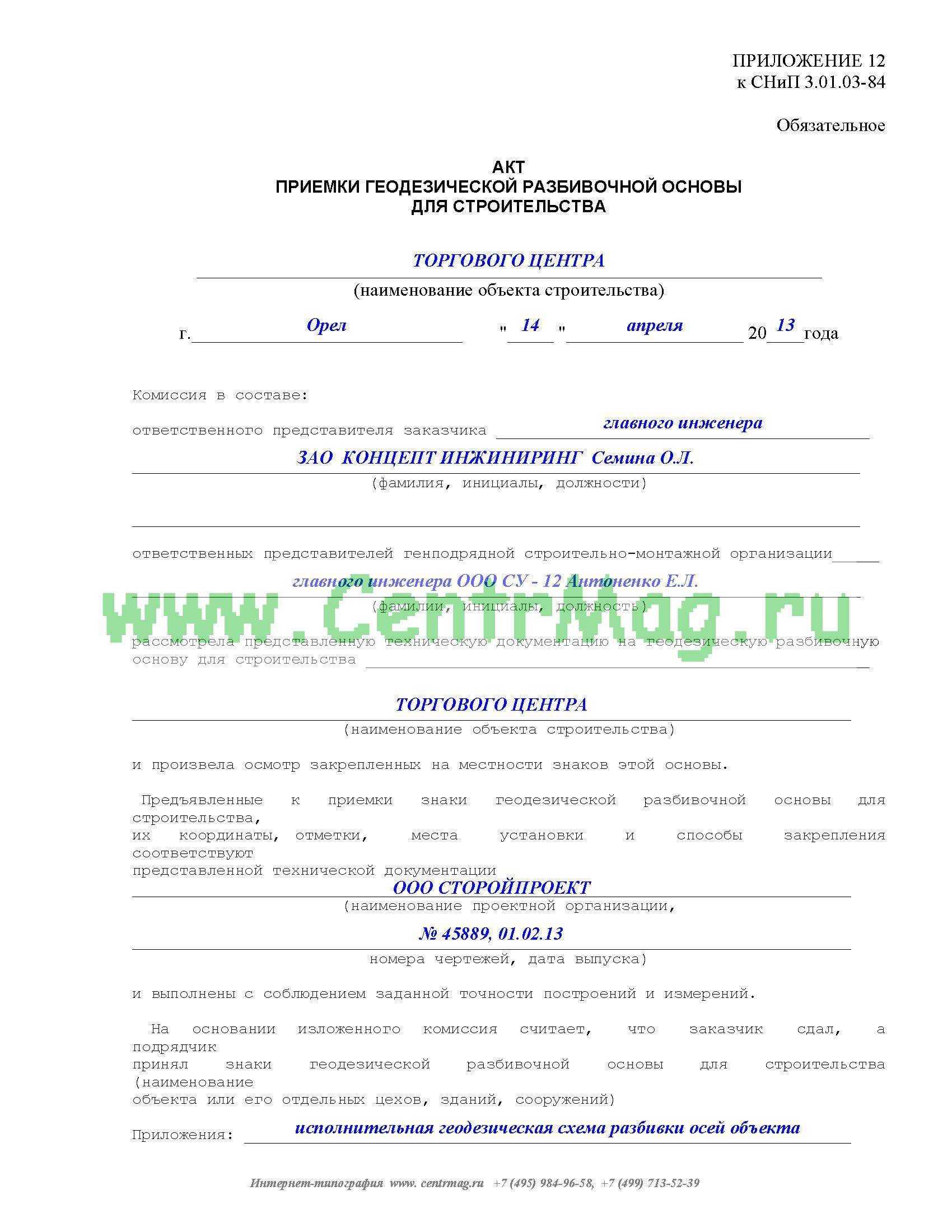

Бланк и образец заполнения

В бланке освидетельствования геодезической разбивочной основы необходимо четко указать следующие сведения:

В правом углу необходимо указать точный физический адрес участка, на котором происходила сверка геодезических реперов.
Ниже указывают полные сведения о заказчике и подрядчике стройки с точным указанием адреса и контактного номера телефона:
- Для юридических лиц это ОГРН, ИНН, полный перечень сведений из свидетельства о государственной регистрации с указанием даты и места его выдачи;
- Для физических лиц — фамилию, имя, отчество, серию и номер паспорта с указанием даты и места выдачи.

В этой части документа также указывают номер и серию документов, дающих подрядчику право на осуществление заданного вида строительной деятельности.

В акте полностью указывают информацию об инженере-геодезисте, который составлял план и сверял разбивочную основу. Дополнительно указывают личную информацию того, кто составлял проект и отвечал за заполнение техдокументации. Информация в основной части акта отображает процесс физической передачи реперов на местности. Отмечается факт осмотра и проверки физических указателей на предмет правильности монтажа и технического соответствия. В основной части также указывают ФИО и название занимаемой должности ответственных за прием и сдачу проекта геодезической разбивочной основы. В нижней части бланка указывают фактической количество копий и описывают все приложения технического проекта.В обязательном порядке проект геодезической разбивочной основы содержит:

Чертежи расположения геодезических знаков;
Разбивочные чертежи территории;
Каталоги отметок исходных пунктов;
Каталоги проектных координат;
Пояснительные документы с обоснованием точности построения.

Внизу документа все присутствующие при освидетельствовании лица ставят свои личные подписи.

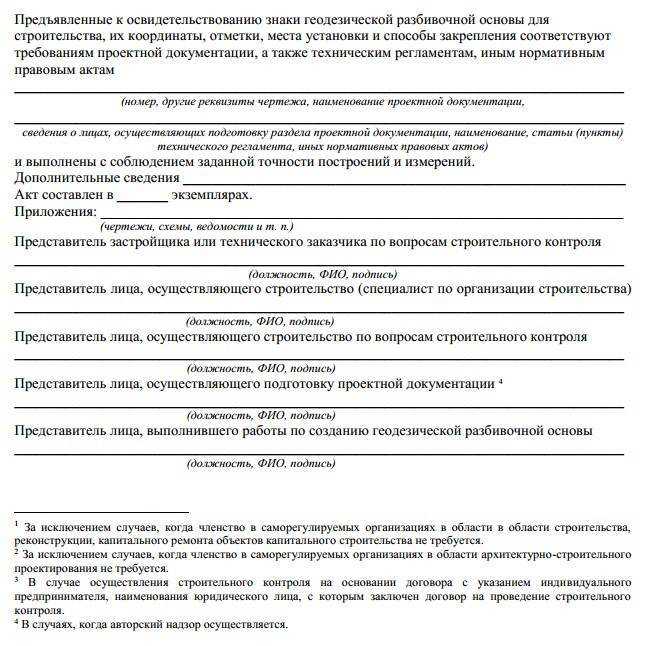

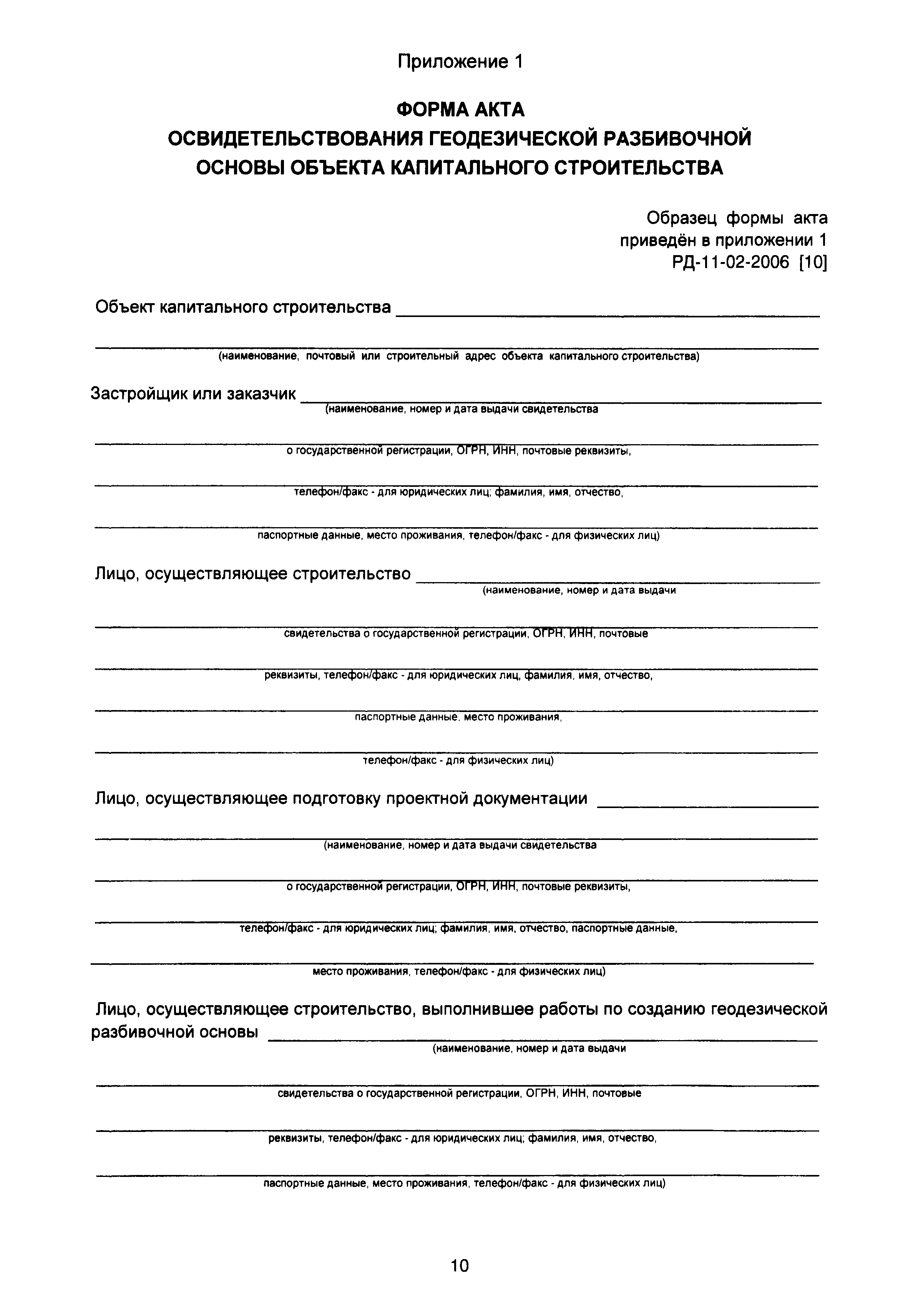

Бланк-форму акта освидетельствования можно найти тут.
