Электрический теплый пол под ламинат

Сравнение электрических полов, какой выбрать?

Первый шаг, при выборе электрического отопительного устройства — вычислить уровень поднятия пола, при укладке каждой модели. Если потолки не высокие, или вы не хотите поднимать пол, то лучше остановиться на моделях, которые не нуждаются в заливке стяжки — инфракрасные системы или тонкие кабельные маты.

Если же высота потолков позволяет, то можно использовать кабельный вид под стяжку. В таком «пироге» кабель толще чем в матах, утеплитель не менее 20 мм, а стяжка минимум 30 мм. Допускается заливка бетонного раствора до 50 мм, прочность такой конструкции выше, но время прогрева существенно увеличивается.

Выбирать отопительную систему необходимо вмести с ламинатом, так как они должны подходить друг к другу. Ведь изделие при нагревании может выделять формальдегид, поэтому обязательно нужно смотреть — сочетается ли модель с греющими полами. В этом плане, инфракрасные конструкции в выигрыше, так как нагрев производится инфракрасными лучами.

Какой ламинат лучше использовать в связке с ИК теплым полом

Эффект от установки ИК-пленки может быть снижен или вообще ликвидирован неправильным выбором ламината для финишной отделки пола. Несоответствующие типу обогревателя ламели могут деформироваться, выделять формальдегид в размерах, превышающих санитарные нормы, плохо проводить тепло и т.д.

Избежать перечисленных проблем можно, зная какой ламинат под инфракрасный теплый пол, как выбрать. Он должен соответствовать следующим требованиям:

Иметь замковое соединение. Использование клея для соединения панелей создает жесткое сплошное напольное покрытие, которое рвется при резких колебаниях температуры, что и происходит во время включения пленки в сеть;

Маркировка ламината для инфракрасного подогрева пола.

Хорошо проводить тепло. Производители ламината эту способность ламелей оценивают коэффициентом теплового сопротивления. Чем он меньше, тем лучше тепло от нагревателя передается в отапливаемое помещение. Для инфракрасного «теплого пола» он должен быть в пределах 0,05-0,10 м 2 х °K/Вт;
Иметь толщину от 8 до 9 мм. У тонких панелей разрушается замковое соединение в процессе расширения-сжатия при перепаде температур, толстые плохо проводят тепло — у них низкий коэффициент теплопроводности;
Не выделять при прогревании до 27-30°С формальдегид. При покупке ламината необходимо учитывать этот фактор и покупать напольное покрытие класса Е0 или Е1;
Иметь износоустойчивость не ниже 3 класса. Чем показатель выше, тем прочнее пол.

Информацию о рассмотренных требованиях можно получить из пиктограмм, напечатанных на вкладышах (см. фото) и цифровых обозначений.

Инфракрасный пол — полотно из прочного полимерного материала, на которое наклеивают токопроводящие полосы. Такое покрытие может быть пленочным, ленточным или стержневым. Первые два варианта часто объединяют в одну классификацию благодаря схожему виду. Элементы пленочных и ленточных ИК-полов соединены между собой отопительным контуром из серебра и меди. Такая система преобразует ток в тепло и равномерно распределяет импульсы по всему покрытию.

Верхний слой ленточного или инфракрасного пленочного покрытия для пола — ламинирующий полимер. Он защищает пол от внешних воздействий, возгорания и попадания влаги.

Стержневой инфракрасный пол выполнен в виде матов с расположенными на них стержнями с нагревательными элементами. Чтобы обеспечить равномерный прогрев, детали системы укладывают на расстоянии 8-10 см друг от друга. Внешний вид — единственное отличие стержневых покрытий от пленочных. По принципу работы материалы совершенно идентичны.

Главная особенность инфракрасных полов — неспособность нагревать воздух. Покрытие отдает тепло предметам, например, мебели или коврам. А уже от них горячие волны поступают в воздух. В результате в комнатах становится комфортно и тепло.

На фото примеры инфракрасных напольных покрытий разных видов. Видно, что материал состоит из нескольких элементов. Однако не стоит опасаться, что он со временем расслоится — все детали “пирога” тщательно зафиксированы. Тем более вы уложите его под чистовое напольное покрытие, например, паркет, ламинат или линолеум. Также ИК-пленки — отличный вариант для утепления эффектного пробкового пола.

Инфракрасный тёплый пол

Эта система подразделяется на плёночный и стержневой теплый пол.

Плёночный тёплый пол

Он делается из многослойной полимерной плёнки, толщина которой колеблется от долей миллиметра до нескольких миллиметров. На краях полотен находятся тонкие медные электроды, с которыми соединены расположенные между слоями полимера тонкие графитовые полоски, являющиеся нагревательными элементами.

Преимущества плёночного теплого пола:

Плёнка для тёплого пола с инфракрасным излучением универсальна – она отлично сочетается с разными напольными покрытиями: ламинатом, паркетом, плиткой и т. д.
Такой пол можно устроить своими руками, если иметь минимальные навыки.
Относительная экономичность – на единицу площади она тратит не больше 30-70 Вт электроэнергии.

Но плёночные полы, особенно из слишком тонкой плёнки достаточно легко повредить, впрочем, они будут работать и после этого, за исключением места повреждения.

Ремонт такого пола с демонтажем напольного покрытия, заменой повреждённого участка и повторным монтажом обойдётся очень недёшево. Поэтому к установке таких полов нужно относиться очень скрупулёзно и бережно.

Стержневой тёплый пол

Он также использует инфракрасную систему подогрева, но здесь нагреватель представляет собой гибкие стержни из композитного материала, содержащего углерод и серебро.

Преимуществом данной системы отопления можно назвать возможность его применения на любой ровной поверхности, даже на потолке.

Другие преимущества:

Даже если несколько стержней получат повреждение, то система продолжит работать.
Монтаж стержневых систем настолько прост, что с ним может управиться любой мужчина, умеющий держать инструменты в руках.
Его можно размещать под любыми напольными покрытиями, в том числе, в ванну под прослойку плиточного клея или под тонкий слой стяжки.

Видео о разновидностях электрического теплого пола:

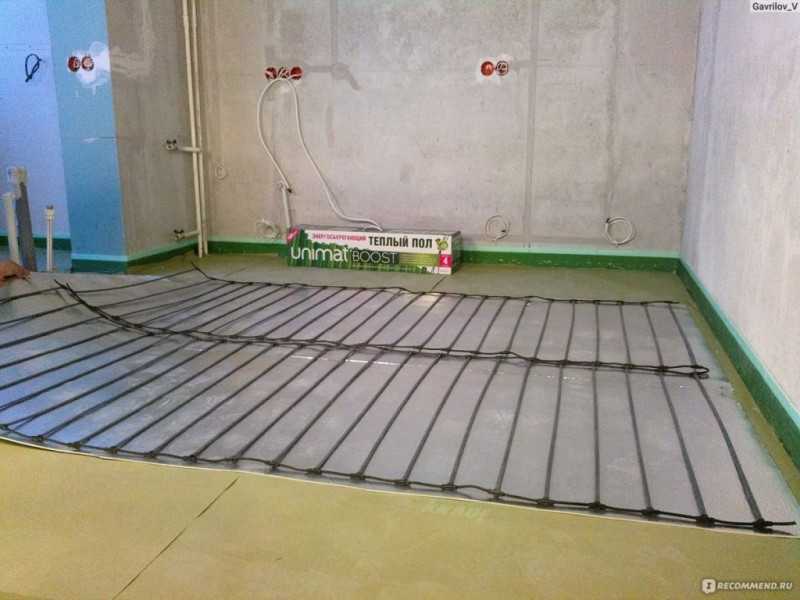

Нагревательные маты

Матовая отопительная система — тонкий кабель, который закреплён на сетке. Она рекомендована для помещений с невысокими потолками, так как для монтажа не требуется заливка толстого бетонного слоя. Кроме того, укладывать ламинат на такую конструкцию несложно.

Главное достоинство мат, которое отличает их от обычного кабельного отопления, то, что при поломке одного участка, всё устройство продолжает греть. Но зато цены их выше.

Монтаж мат

Теплый пол под ламинат — Монтаж/укладка алюминиевого нагревательного мата

Процесс укладки мат:

установка терморегулятора — монтируется на высоте 30 см от пола;
пробивание штроб для кабеля от регулятора;
подготовка основания — при наличии существенных перепадов необходимо залить тонкий слой выравнивающей смеси;
грунтовка бетонной поверхности — это позволит улучшить сцепление клея с бетоном;

монтаж датчика — он укладывается в подготовленную канавку, датчик предварительно помещается в гофрошланг, в конце которого заглушка;
заделывание канавки с датчиком раствором;

укладка утеплителя — тонкий материал с ламинированной поверхностью, листы кладутся плотно, проклеиваются скотчем, в них проделываются окошки для проникновения клея;
размещение мат — они кладутся на запланированных участках, полосы не должны заходить друг на друга;

подключение — кабели от мат и датчика подсоединяются к терморегулятору;
проверка работы — для этого подаётся напряжение на некоторое время;
нанесение плиточного клея или бетонного раствора — слой 8 — 10 мм, при этом нельзя допускать образования воздушных пустот;

укладка подложки — она служит звуко и теплоизоляцией, только после подсыхания раствора;
монтаж ламината.

Правильный выбор ламината

Планируя уложить под ламинат пол с обогревом, необходимо грамотно подобрать используемое покрытие. При этом определить, какой лучше материал для электрического обогрева, не составит труда. Выбирая напольное покрытие, необходимо учитывать коэффициент теплового сопротивления. Чем выше этот показатель, тем лучшими теплоизоляционными свойствами обладает выбранный ламинат. Минимальный показатель теплового сопротивления для ламината, под которой будет уложен электрический тёплый пол, составляет 0,15 м. кв.*К/Вт.

Проще всего уложить ламинат с замочными соединениями, а вот технология клеевой укладки потребует использования дорогих подложек, что приводит к значительному увеличению бюджета работ, а в последующем снижается эффективность обогрева помещения.

Важной характеристикой являются показатели предельной температуры нагрева. Без повреждения характеристик материала его поверхность должна нагреваться минимум до 30 градусов

Соответственно, в зависимости от выбранного температурного класса покрытия в последующем необходимо будет настраивать термодатчики, которые управляют работой электрического тёплого пола.

Сегодня многие производители предлагают покупателям специальный ламинат, предназначенный для использования с нагреваемым напольным материалом. Такое покрытие будет иметь специальную маркировку, что существенно упрощает выбор материала.

Особенности монтажа тёплого пола под ламинат

Напольное покрытие должно быть смонтировано таким образом, чтобы позволяло незатруднённо достигать системы подогрева. В этом смысле ламинат – идеальный пол.
Монтаж тёплого пола под ламинат, какие бы системы обогрева ни применялись, проводится с учётом двух технологий – и укладки ламината и укладки систем обогрева:

в обеих технологиях предусмотрены:
- для защиты от влаги гидроизоляционный слой на черновом основании (полистирол, полиэтилен);
- для сохранения тепла на гидроизоляцию кладут теплоизоляционный слой, снижающий энергопотребление, повышающий эффективность системы в целом;
при укладке ламината необходима подложка между системой обогрева и напольным полотном. Её функции:
- сглаживание неровностей;
- смягчение деформации плит, снижение нагрузки на замки;
- уменьшение износа термоплёнки.

C системой «Тёплый пол» применима подложка повышенной прочности из XPS-полистирола «Fix Prix» (Польша). Циркуляцию воздуха обеспечивает её рифлёная поверхность.
Нельзя класть на тёплый пол под ламинат звукоизоляционную подложку – она станет барьером на пути тепла к полу и опасна перегревом системы.
Поддержание постоянной температуры, не превышающей заданных параметров, обеспечит реле.
Для возможности напольного полотна «гулять» при температурных деформациях необходим зазор между ламинатом и стеной.
Схему расположения системы тёплого пола под ламинатом желательно сохранить – какой бы надёжной она ни была, нельзя исключать возможный ремонт.
Ламинат над системой подогрева не рекомендуют застилать ковровыми изделиями: блокировка тёплого воздуха влечёт перегрев настила.

Тёплый электрический пол – хорошие возможности и страшные цифры

Электрические полы обычно не монтируют под деревянное напольное покрытие – из-за его низкой теплопроводности греется не столько воздух в помещении, сколько кабель.

Но ламинат всё-таки не дерево, теплопроводность у него выше. И много лет электрические полы были едва ли не единственной альтернативой радиаторам для владельцев квартир, где водяные полы делать нельзя. Причём именно с ламинатом такие полы сочетаются в каком-то смысле оптимально.

Для такого пола нужно выбирать системы с низкой мощностью, что в большинстве случаев защищает общедомовую энергетическую систему от перегрузок.

Однако удовольствие это дорогое и совсем ненужное владельцам частных домов.

Радиаторы с электрическим котлом будут в эксплуатации в 2 раза дешевле, тёплый водяной пол – в 3.

А если использовать для нагрева не электричество, а газ, то разница выйдет и вовсе на порядок.

Причём и материалы, и монтаж тёплого электрического пола весьма недешевы, независимо от его вида:

уложенный в бетонную стяжку 3-7 см кабель диаметром 0,4-0,6 см или
нагревательный мат – закрепленный на полимерной матрице кабель диаметром около 0,3 см, укладываемый в плиточный клей.

И в том, и в другом варианте предпочтителен двужильный кабель. Электромагнитное излучение у него в 5 раз ниже, а при укладке под стяжку он ещё и удобнее – к терморегулятору у него достаточно подвести один конец. Разница же в цене с одножильным небольшая.

Нагревательные маты делаются в том числе и под ламинат. В остальном плюсы и минусы кабеля в достаточно толстой стяжке и тонкого мата аналогичны сравнительным характеристикам бетонных и панельных водяных полов.

Особенности монтажа термо-полос и подключение инфракрасного пола

Для укладки плёночного инфракрасного пола нужно подготовить его, разрезав на полосы. Для минимизации количества разрезов и как следствие точек подключения, термо-полосы укладываются по длине комнаты. Далее, все работы будут проводиться в соответствии с определённой последовательностью.

Укладка термо-полос выполняется на расстоянии 10 мм друг от друга и 50 мм от стен, таким образом, чтобы медные полосы располагались снизу. Для уменьшения длины подключаемой проводки полосы располагаются контактами возле стены с вмонтированным терморегулятором.
Все разрезы шин, которые не используются, закрываются с помощью битумной изоляции. Подключение термо-полос выполняется параллельно. Благодаря этому если провода будут расположены, с одной стороны, они легко прячутся под плинтус.
Для подсоединения контактных зажимов один конец вставляется в полости между плёнкой и полосой серебристого цвета, а второй закрепляется поверх полос из меди и всё зажимается при помощи пассатижей.
Для фиксации плёнки во время монтажа её прикрепляют к подложке строительным скотчем.
Оголённые концы проводов вставляются в контактные зажимы и фиксируются с помощью пассатижей.
Температурный датчик закрепляется снизу плёнки на полосе чёрного цвета с помощью битумной изоляции.
Чтобы выровнять основание для укладки ламината в местах прокладки проводов и датчика в подложке проделываются вырезы по необходимым размерам. Для фиксации проводов также используется строительный скотч.
Затем монтируется терморегулятор и к нему подключается проводка. После укладки системы выполняется проверка выполненных работ.
На финишном этапе производится укладка ламината.

Ознакомившись с тремя вариантами тёплых полов, каждый желающий сможет выбрать для себя самую подходящую систему. Самое главное учесть, что ламинат не должен подвергаться нагреву более 25 °C. Но даже такой температуры хватит, чтобы поддерживать комфортный микроклимат в квартире.

https://youtube.com/watch?v=3lMEuuRt-zg

Выбор теплого пола под ламинат

Материал основы пола является ключевым фактором при выборе системы теплого пола.

Теплый пол под ламинат на деревянный пол укладывается без бетонной стяжки, т.к. деревянные перекрытия могут не выдержать большого веса.

Имеет значение и допустимый подъем высоты пола над плоскостью его основы.

Бетонная стяжка поднимает поверхность пола до 60мм, в эту высоту легко уложить любой вариант теплого пола.

При невозможности или не желании поднимать верхнюю плоскость пола над уровнем его основания используют тонкие системы напольного обогрева помещения.

Теплый пол под ламинат желательно выбирать одновременно с выбором самого ламината, т.к. они должны подходить друг другу, потому что далеко не каждый вид ламината годится для укладки на тот или иной теплый пол.

Так при выборе ламината, который планируется укладывать на теплый пол необходимо обращать внимание на следующие важные моменты

Ошибки и правила при монтаже теплого пола

Их хватает максимум на 1 сезон, а то и меньше. Вот наглядный видеоэксперимент, что происходит с подобными фольгоизолами.

https://youtube.com/watch?v=UpmxazT7nyI%3F

Не занимайтесь пустой тратой ваших денег. Кроме того, без армирования тонкой стяжки, в результате разрушения фольгированной изоляции, может произойти просадка и растрескивание напольного покрытия.

Лучшее решение – применить в качестве изоляции экструдированный пенополистерол плотностью 35кг/м3 или мультифольгу.

Основа мультифольги это воздушные карманы в виде таблеток или пупырышков. Они очень прочные и просто так их раздавить не получится.

По ним спокойно можно ходить сколь угодно долго. Причем алюминиевое покрытие нанесено с обратной стороны, т.е. повредить и разъесть его стяжкой не возможно.

Это некий демпфер, который прокладывается по периметру плиты с теплым полом. Он необходим для компенсации расширения стяжки, которое неизбежно происходит при ее нагреве.

Если этого не сделать, бетонная стяжка будет упираться в стены и ей останется два варианта, либо ломать эти сами стены, либо ломаться самой. При заливке, край демпферной пленки должен быть выше стяжки, потом лишнее обрезается.

Так как все расширения при нагреве такого бетонного пласта, одна лишь отбортовка компенсировать не сможет.

Ничего из этого не должно попасть в вашу стяжку.

Такая толщина бетона поможет спасти вас от растрескивания даже при не совсем качественном цементе.

Кроме того, 85мм помогают от полосатости (тепловой зебры). Ну и последнее, это инерционность такой стяжки.

Если у вас энергоноситель электричество, в ночные часы по более дешевому тарифу можно ”разогнать” теплый пол и не включать котел целый день. Запасенного тепла должно хватить до вечера.

Такой режим отопления примерно обходится в 3 раза дешевле обычного.

В конечном итоге, вам нужно получить бетон, который будет с легкостью выдерживать температурные деформации.

В первую очередь, когда вы вынуждены вместо 85мм заливать стяжку всего 50-60мм. Но по возможности этого нужно избегать.

Даже если эта сцепка произойдет, то все оторвется при первом нагреве плиты. Плита теплого пола, образно говоря, должна ”плавать” без связи с основанием и со стенами.

Система должна быть заполнена и давление должно составлять 3 bar. В первую очередь это связано с необходимостью сохранения геометрии и формы трубы. Без давления внутри, ее легко смять.

https://youtube.com/watch?v=WDs3KYrCINE%3F

Технология создания

Укладывать инфракрасный теплый пол под ламинат очень просто. С этой процедурой справится любой хозяин.

Монтаж системы отопления

Как отмечает инструкция, монтаж ИК-системы отопления предусматривает осуществление следующих этапов:

Подготовка основания; Укладка гидроизоляции; Укладка теплоизоляции; Монтаж нагревательных панелей; Подключение проводов; Подключение терморегулятора.

Подготовка основания

Главными требованиями к основанию является чистота и сухость. Конечно, оно также должно быть ровным. Укладывать плёночный инфракрасный пол можно на любую поверхность. Подходит даже деревянный настил.

Деревянный настил

Конечно, он должен находиться в отличном состоянии и не прогибаться. В противном случае отзывы будут плохими. С основания не должны торчать гвозди, шурупы или любые острые элементы. Подготовка чернового покрытия начинается с ликвидации выступающих острых предметов.

Ликвидация выступающих острых предметов

Далее она переходит в выравнивание поверхности и очистку. Если есть необходимость, основу сушат. Об этом отмечают в различных видео, которые собирают интересные отзывы.

Гидроизоляция, теплоизоляция

Гидроизоляцияпредусматривает монтаж полиэтиленовой пленки на чистое, высушенное основание. Ее расстилают по всему полу. Стыки листов склеивают скотчем.

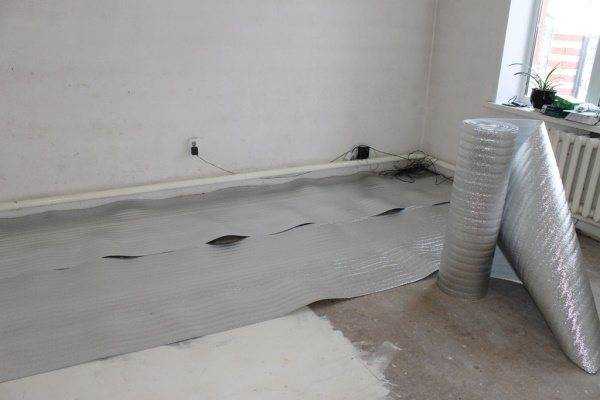

Теплоизоляционный материал

Оптимальная толщина теплоизоляции — 3 мм. Каждый лист материала нужно закреплять строительным скотчем. Утеплитель укладывают так, чтобы лавсан оказался наверху.

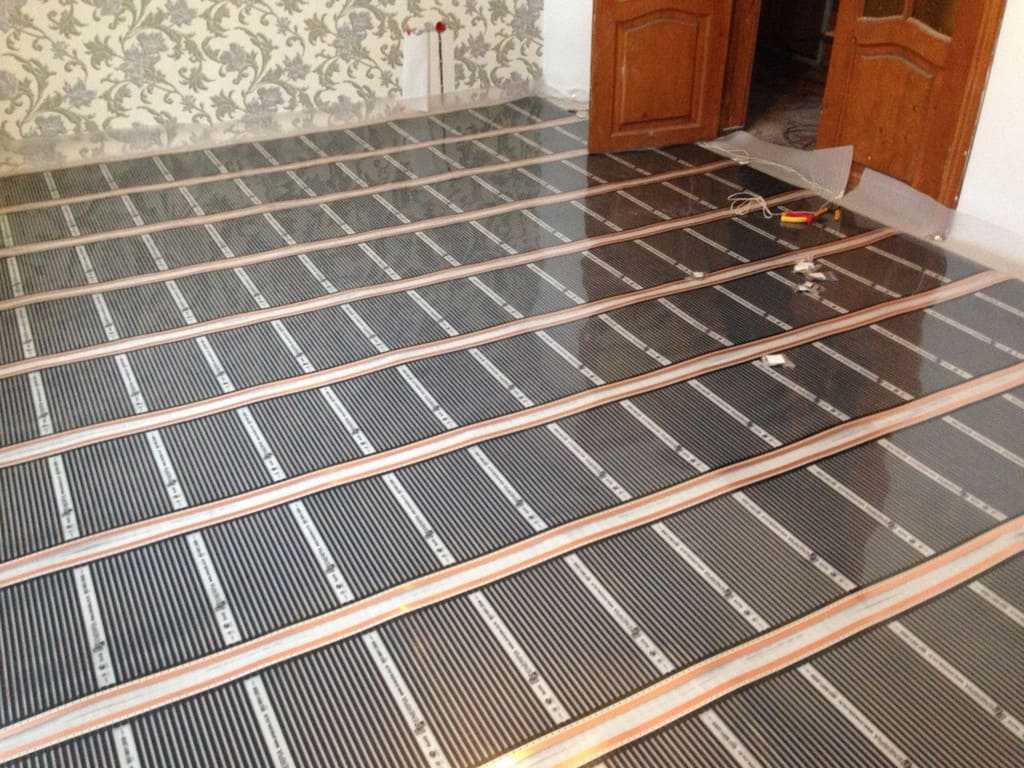

Размещение нагревательной пленки

Монтаж нагревательных полос выполняется с соблюдением определенных требований. Так, края листов не должны ложиться друг на друга. Каждый лист укладывают вдоль комнаты. Благодаря этому уменьшается количество мест подключения кабелей. Также сокращается время работы. Наибольшая длина одной панели – 10 м.

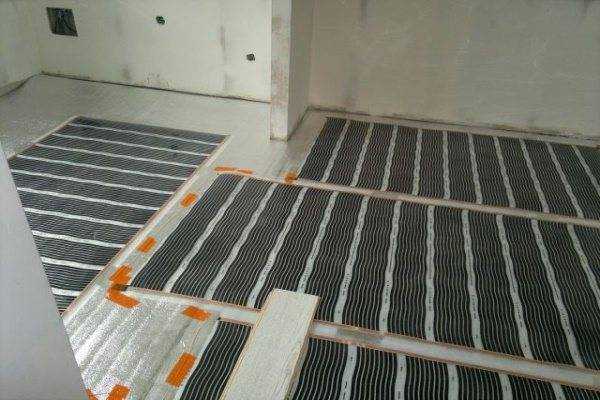

Монтаж нагревательных полос

Инфракрасный тёплый пол под ламинат укладывают так, чтобы между ним и стенами было 20-сантиметровое пространство. Согласно видео многих производителей плёночный пол должен находиться на расстоянии 5 см от любого электрического кабеля, а также на расстоянии 20 см от другого нагревательного предмета (горячей трубы, батареи).

Укладка под тяжелую мебель является непозволительной. Когда пленочный пол, который собирает различные отзывы, должен быть основным источником тепла, им покрывают более 70% основания. При этом мощность одного квадратного метра должна превышать 150 Вт.

Производители выпускают одно- и двухстороннюю пленку. Укладка первой делается так, чтобы усиленная сторона была внизу. Во втором случае нет значения, как стелить панель. Есть еще одно требование: медные стороны контактов должны находиться внизу.

Медные стороны контактов должны находиться внизу

Разрезать панели можно в тех местах, которые являются прозрачными.

Их разрезают в любом месте. Такая особенность нравится многим людям. Поэтому они оставляют положительные отзывы.

Разрезать панели

Размещенные панели нужно прикрепить к основанию. Для этого используют скотч, скобы или дюбели. Последние два элемента не должны пересекать токопроводящие части. Для них производители делают специальные прозрачные места. Запрещено ставить крепежные элементы возле любого токопроводящего участка ближе, чем 6 мм.

Подключение панелей

Когда монтаж разрезанных панелей завершился, к ним подключают контактные клеммы. Процедура проста: на краю медной ленты делают дырку, между двух пленок вставляется клемма, которая потом фиксируется заклепкой. Последнюю нужно развальцевать, используя специальный инструмент – заклёпочник. Далее происходит изоляция битумной изолентой. Изолируют также перерезанную медную ленту во всех местах, где не установлены клеммы.

Монтаж разрезанных панелей

Все клеммные контакты соединяют с двумя общими кабелями. Каждый правый контакт подключают к одному кабелю, каждый левый – ко второму. Часто этот процесс демонстрируют в видео.

Подключение к терморегулятору

Размещения термодатчика и его подключения;
Подключения двух кабелей от пленок.

Датчик температуры всегда прячут под пленкой. Он должен размещаться в 15-20 см от края панели.

Датчик температуры прячут под плёнкой

Далее подключают его кабель и нагревательные элементы к регулятору температуры.

Подключают кабель и нагревательные элементы к терморегулятору

Проверяют сопротивление системы и испытывают ее работу. Когда все хорошо, инфракрасный теплый пол под ламинат считается сделанным и происходит монтаж ламината согласно процедуре, которую подают различные видео.

Нужна пленка под ламинат или нет

При укладке пленочного теплого пола под ламинат часто рекомендуют на инфракрасную пленку уложить сверху обычную полиэтиленовую. Ее рассматривают как паро- и гидро- изоляционный материал. Нужна эта пленка или нет? В схемах укладки, которые предлагают производители, ее нет. На практике ее кладут очень часто. Из тех соображений, что лучше перестраховаться и защитить себя и подогрев пола от вероятных протечек. Производители не возражают, но и в рекомендации не включают. Так что это на ваше усмотрение.

Слой пароизоляции поверх пленочного нагревателя — необязательный элемент

Если уж решили уложить пленку, берите плотную. Не менее 300-350 г/м². И укладывайте не разрезая, а как есть, рукавом. Ширина рукава обычно — 150-200 см, чего редко хватает на всю ширину комнаты. Если склеиваете полосы, делайте заход одной полосы на другую на 15-20 см. И проклеивайте стык дважды двусторонним скотчем. И скотч надо хороший, с высокой клеящей способностью липкого слоя. Вам надо обеспечить герметичность соединения.

Пленку поверх ИК пола можно увидеть часто

И заводите края пленки на стены, там закрепите тоже на двусторонний скотч. Но на этот раз скотч должен быть малярным, чтобы не повредить отделку стен. Когда уложите покрытие, излишки пленки обрежете на одном уровне с покрытием. Вся эта «красота» затем закроется плинтусом. Его, кстати, надо крепить к стене, а не к полу, чтобы ламинат мог расширяться и сжиматься в зависимости от температуры и влажности.

Только при таких условиях укладка пленки на ИК пол имеет смысл. И еще надо будет при монтаже использовать мягкую обувь, чтобы не повредить пленку.

Инструкция по самостоятельному монтажу тёплого пола под ламинат (на примере плёночного тёплого пола)

Каждый вид теплого пола требует своего подхода к укладке его на поверхность, но главное соблюдать основные правила, которые необходимо соблюсти для более эффективного и безопасного использования такого вида отопления. Для примера давайте рассмотрим укладку инфракрасного пленочного теплого пола, который подходит под ламинатное покрытие лучше всего. Но это не обязательно, ведь и другие типы теплых полов, тоже имеют свои плюсы.

Первый этап – сначала производиться подготовка поверхности пола, то есть выравнивание и удаление всех дефектов, таких, как трещины или сквозные отверстия. Инфракрасная пленка, как и другие виды теплых полов, требует идеально ровной поверхности, поэтому это важный этап проведения работ. Идеальным будет использование готовой самовыравнивающейся стяжки из цементного раствора.
Второй этап – далее на подготовленную поверхность, которая была выровнена, стелиться следующий слой из пенофола или пеноизола, представляющий собой экранирующий теплоизолятор, одна сторона которого выполнена из фольгированного покрытия. Этот теплоизоляционный материал предотвращает потерю тепла, которое может уйти в основание пола. Данный этап проводиться после полного высыхания стяжки, которая должна иметь идеально ровную поверхность.
Третий этап – монтаж теплого пола, когда осуществляется укладка инфракрасной нагревательной пленки. При монтаже инфракрасного пола следует развернуть рулон и разделить на полосы, которые должны соответствовать тем размерам, которые требуются для утепляемой зоны. Пленка укладывается медной стороной вниз к теплоизоляционному слою. Расстояние между полосами должно составлять минимум 10 миллиметров, а отступ между полосой и стеной — 50 миллиметров. Следует также учитывать и длину полосы, которая имеет ограничения. Если ширина инфракрасной пленочной полосы составляет 80 сантиметров, то длина не должна превышать 10 метров. Если же это 50 сантиметров, то можно использовать 13-метровую длину полосы.
Четвертый этап – подключение контактных зажимов, что легко осуществить с помощью плоскогубцев. Обычно контакты располагаются у самого плинтуса на медной стороне пленки инфракрасного нагрева. Контакты, которые не были использованы, следует изолировать специальной битумной мастикой. Далее следует установить температурные датчики, прикрепив их к контактам и спрятать линию за плинтус. После того, как все линии соединены с контактами вместе с температурными датчиками, следует осуществить подключение к блоку управления.
Пятый этап – финишный этап, который подразумевает укладку ламината или другого напольного покрытия. Подробнее об укладке ламината можно прочитать здесь.

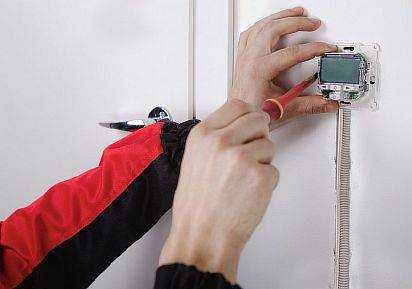

Установка датчиков: температуры, терморегулятора

Терморегулятор — устройство для контроля за обогревом помещения и для регулировки температурного уровня. Прибор бывает механическим и электронным.

Как подключить тёплый пол к терморегулятору

Смотрите это видео на YouTube

Если регулятор устанавливается на стене, то провода от него прикрываются коробом из пластика. При внутреннем монтаже проделывается углубление, в которое помещается коробочка, и пробиваются штробы для проводов.

Размещается он на стене 1 — 1,5 метров от пола, желательно возле розеток, а также вдали от окон.

Температурный датчик — основной элемент отопительной системы. Он небольшого размера, от него тянутся два провода, которые подсоединяются к регулятору.

От того, насколько правдивы показатели датчика температуры, зависит работа устройства. Поэтому к выбору места для его установки надо относиться серьёзно.

Его следует размещать с отступом от стены не меньше чем 60 см, а лучше 1 метр, посредине плёнки или между петлями кабеля. В случаи с кабельным полом, который заливается стяжкой, термодатчик помещается в гофрошланг, он защитит его от раствора и упростит процесс его замены.

Данный прибор очень уязвим, часто ломает. Но стоит он не дорого, поэтому расходы не существенные.

Монтаж стержневого карбонового пола

При монтаже стержневого карбонового элемента отопления напольного покрытия, необходимо учитывать ряд нюансов:

Также, как и в предыдущем случае, на стене устраивается регулятор мощности пола с заземляющим кабелем.
Рекомендуется прокладывать кабель от терморегулятора в специально проделанной штрабе с защитной гибкой гофрой.
Вторым этапом подготавливается основание – поверх стяжки устраивается тепло- и гидроизоляционный материал.

Стержневые карбоновые нагреватели поставляются в виде готовой конструкции, где каждый электрический прибор связывается распределительными нитями и кабелями, в результат чего получается полноценный мат.
Оборудование аккуратно выстилается и разглаживается по всей обогреваемой плоскости пола.
В отличие от инфракрасных матов, поверх карбонового стержневого тёплого пола необходимо устроить бетонную стяжку с толщиной от 30 мм и более.
Выжидается время для схватывания и набора прочности вяжущих материалов.
По завершении твердения и полного испарения влаги из стяжки, монтируется подложка и настилается ламинат.

От качества монтажа зависит долговечность и надёжность обогревательных элементов, что требует строгого соблюдения горизонтальной плоскости каждой детали при её устройстве.

Сравнение водяного и электрических теплых полов

Водяной теплый пол – дороже в монтаже, но дешевле в эксплуатации.

Плюсы водяного теплого пола:

— менее энергозатратен (дешевое тепло);
— абсолютно безопасен;
— не сушит воздух;

Минусы водяного теплого пола:

— дорогой;
— требует дополнительное место для коллектора и т.п.
— производит шум циркулирующего теплоносителя;
— внутреннее обрастание трубопроводов;
— возможны протечки теплоносителя;
— сложность ремонта;
— требует регулярного сервисного обслуживания;
— неспособен поддерживать точную температуру

Водяной вариант оправдывает выбор в свою пользу, в том случае, если в доме постоянно проживают и общая площадь обогреваемого пола более 70 кв.м.

Плюсы электрического теплого пола:

— относительно дешевая;
— легкий и быстрый монтаж;
— работает бесшумно;
— абсолютно не заметен;
— легко задается и поддерживается нужная температура;
— долгий срок эксплуатации (до 50 лет в зависимости от производителя).

Минусы электрического теплого пола:

— очень энергозатратен (дорогое тепло);
— создает незначительное электромагнитное излучение;
— большая нагрузка на электросеть.

Все типы и виды теплых полов обладают антиаллергенным эффектом, т.к. идет равномерный нагрев помещения по всей площади пола и отсутствуют конвекционные потоки перепадов температуры и т.п.
