Фурнитура для пластиковых дверей: разновидности

Что входит в состав фурнитуры для окон

Конструкция оконной фурнитуры предусматривает наличие таких элементов, как:

1. оконная ручка, управляющая всей работой фурнитуры из одной точки;
2. угловой элемент, при помощи которого соединяются иные элементы конструкции;
3. запорная планка, прижимающая окно к створке при помощи расположенных рядом роликов;
4. ножницы, элемент необходимый для откидывания оконной створки;
5. оконные петли, позволяющие прикрепить окно к коробке и плавно открывать и закрывать его;
6. дополнительные ножницы, необходимые для усиления и повышенной работоспособности элемента 4;
7. дополнительная угловая планка, позволяющая усилить работу конструкции;
8. ответная планка, расположенная на коробке окна и позволяющая работать роликам для осуществления наилучшего соединения створки и оконной коробки;
9. цапфа или ролик, обеспечивающий максимально плотное прижимание оконной створки к раме;
10. дополнительный комплект запорных элементов, позволяющий обеспечивать плотное прижимание окна к раме.

Состав оконной фурнитуры

Дополнительно в состав фурнитуры могут входить элементы:

противовзломной защиты окна от проникновения с улицы;

Элементы противовзломной фурнитуры

детские замки, обеспечивающие защиту детей.

Одна из разновидностей детского замка, ограничивающая открывание оконной створки

На что следует обратить внимание при выборе оконной фурнитуры

Если у вас еще остались сомнения по поводу, какую фурнитуру выбрать для пластиковых окон ПВХ, как выбрать так, чтобы не ошибиться, то стоит отдавать предпочтение продукции проверенных производителей, изготовленных из материалов высокого качества. Не стоит забывать, что надежная работа и долговечность всей оконной конструкции на 50% зависит именно от качества фурнитуры.

Ведь если посмотреть на оконную пластиковую конструкцию бегло, то сразу запомнится либо профиль, либо стеклопакет, а на фурнитуру сразу почти не обращают внимания. Но именно эти, незаметные на первый взгляд элементы, определяют надежное функционирование и общее качество всей конструкции, поскольку именно на фурнитуру приходятся основные динамические и механические нагрузки. Поэтому самое главное в таких элементах — выверенность конструкции, точное соблюдение всех геометрических размеров и переходов (что в условиях кустарного производств обеспечить невозможно).

Осуществляя выбор качественной фурнитуры для металлопластикового окна, нужно руководствоваться следующими критериями:

•способность выдерживать высокие и продолжительные нагрузки;

•комфортность использования, удобство в эксплуатации, отсутствие специфических требований по уходу;

•долговечность и надежность. Эти показатели обеспечиваются механической прочностью конструкции, устойчивостью к коррозии;

•наличие дополнительных функций в соответствии с требованиями заказчика (это противовзломные элементы, детские замки и так далее).

Не стоит забывать, что стоимость качественной фурнитуры составляет до 15% от общей стоимости конструкции, но экономить на ее покупке крайне нежелательно. Лучше сразу укомплектовать окно фурнитурой от проверенных производителей (чаще всего это немецкие компании), чем устранять аварийные ситуации, вызванные сбоем в работе комплектующих, или проводить внеплановую наладку с привлечением специалистов. Кроме того, некачественная фурнитура очень быстро изнашивается, а следовательно, оконные створки теряют надежность фиксации и не могут сохранять изначально заданные показатели тепло- и звукоизоляции.

Отливы

Рис. 21. Схема правильной установки отлива.

Наличие отлива в оконной конструкции способно значительно продлить срок её службы и сохранить при этом высокие показатели гидроизоляции и герметизации. Отлив представляет собой пластину, которая устанавливается с наружной стороны под окном. Предназначен для отведения атмосферных осадков и влаги от профиля.

Пластина, из которой изготавливается отлив, изгибается под определенным углом. Основой для её изготовления служат следующие материалы:

• Пластик (ПВХ отливы). Наиболее распространенный и выгодный с точки зрения соотношения качества и стоимости тип отливов.
• Оцинкованный лист (в качестве внешнего покрытия используется пластизол либо полиэстер).
• Алюминий. Отливы из данного материала изготавливаются путем изгибания листа (его толщина, как правило, составляет 1 мм). Окрашивание происходит методом напыления специального порошка.

Следует отметить, что применение отливов не только продлевает срок службы окна и повышает его изоляционные качества, но и придает всей конструкции полный, завершенный вид.

Меняем уплотнительный элемент

Зачастую уплотнительный материал для окон служит от пяти до десяти лет. Если же уплотнитель прохудился раньше времени, следует, конечно же, купить новый уплотнитель. Если производитель немецкий, то изделие будет служить от десяти до пятнадцати лет, если турецкий, то до пяти. Покупая уплотнитель, следует его тщательно проверить на наличие дефектов, а точнее их отсутствие.

Замена уплотнителя на окнах

Старое уплотнение следует вытащить из паза, который необходимо тщательно промыть и прочистить. После этого паз полностью промазывается клеем, после чего, уплотнитель необходимо завести в паз, не допуская сжимания и растяжения шнура.

Детали фурнитуры

Из приведенной классификации фурнитуры вытекает, что производители предлагают большое разнообразие запорного механизма, петель, ручек и деталей дополнительных опций.

Неподготовленному покупателю сложно разобраться в том, что требуется для конкретного окна. Восполним пробел и разберемся в каждом элементе фурнитуры: их названии и роли в оконной конструкции, а также в схеме монтажа (приведена на фото).

Схема укладки фурнитуры.

1. Ручка. Одна из важнейших деталей фурнитуры, которой управляется запорный механизм. Может быть алюминиевой, пластиковой, стальной, латунной и из дерева, иметь различные формы и широкий цветовой диапазон. Состоит из планки, которой крепится к створке, декоративной накладки на нее и ручки.

Ручки.

Выпускается несколько типов:

• Стандартные — самая распространенная и при этом самая дешевая разновидность. Открывает окно в вертикальной и горизонтальной плоскости или же сдвигает створку;
• Съемные — легко отсоединяются от запорного механизма. Такая функция незаменима при наличии в квартире маленьких членов семьи;
• С замком — запирающий механизм блокирует ручку, что не позволяет детям самостоятельно открывать окно (если сравнивать с предыдущим вариантом, то это более надежная система);
• С кнопочным блокиратором, что не всегда является помехой для ребенка.

2. Основная угловая планка. Передает движение ручки через угол створки для простого (поворотного) открытия окна. Состоит из 2 частей: неподвижной — крепится к створке и подвижной, которая и переключает положение запорной планки. Изготавливается из рессорно-пружинной стали, что обеспечивает плавный ход всех элементов запорного устройства. Для ее крепления в профиле створки имеется паз.

Основная угловая планка.

3. Запорная планка. Представляет собой подвижную штангу с зацепами, которые входят в защелки и фиксируют створку в прижатом положении к раме. Могут быть основными — находятся со стороны ручки и открывают/закрывают окно во всех плоскостях, средними — устанавливаются со стороны петель и обеспечивают плотное прилегание створки к раме в этом районе и дополнительными — увеличивают количество зацепов.

Запорная планка.

4. Ножницы. Позволяют плавно откидывать створку в вертикальной плоскости. По конструкции напоминают классические ножницы, в связи с чем и получили такое же название.

Состоят из подвижной и неподвижной планки, которые соединены между собой болтом с гайкой. Неподвижная часть ножниц крепится к профилю рамы вверху, рядом с петлей, подвижная — к створке окна.

Ножницы.

5. Петли. У оконных петель две функции:

• удерживать створку со стеклопакетом на раме;
• обеспечивать плавный ход створки при открытии/закрытии окна.

Различают:

• по конструктивным особенностям: стержневые и плоскостные;
• назначению: для окон из ПВХ, алюминия и дерева;
• способу монтажа: накладные, ввертные, врезные.

Накладные петли дают возможность открыть окно в нескольких плоскостях. Имеют разновидность: противовзломные, где специальные пластинки не позволяют их разобрать при закрытой створке.

Ввертные петли крепятся к профилю рамы с помощью штырей с резьбой. Врезные — все элементы петли прячутся в створке. Имеют большой срок эксплуатации. Позволяют открывать окно на 100o. Из-за особенностей монтажа створка получает дополнительную плотность прижима своего профиля к раме.

6. Вспомогательные ножницы. Ставят для помощи основным ножницам, помеченным на фото цифрой 4.

7. Вспомогательная угловая планка. Обеспечивает откидывание створки.

8. Ответная планка. Облегчает процесс соединения створки и рамы.

Установленная ответная планка.

9. Цапфа. Один из элементов запорного механизма. Регулирует плотность прижима створки к раме.

10. Дополнительные детали комплекта, позволяющие усилить степень прилегания створки к оконной конструкции. Кроме этого, в комплект входят:

• декоративные накладки для петель;
• защелки — крепятся на раме, удерживают створку в закрытом положении.

Декоративные элементы петель.

Какая фурнитура считается лучшей?

Ответить на этот вопрос нельзя однозначно, т.к. фурнитура, которая подходит идеально для пластиковых окон, может вовсе не подойти для окон из алюминиевого профиля. На сегодняшний день универсальной считается параллельно-сдвижная фурнитура. Она может применяться для любых видов окон. Кроме того, такие изделия имеют высокое качество. Если делать акцент на надежности и прочности, то лучшим выбором будет фурнитура подъемно-сдвижного типа. Она обладает способностью выдерживать вес створки до 400 кг. Обычно такую фурнитуру используют на окнах садовых участков и бизнес-центров.

Австрийская фурнитура Масо

Если первый бренд идеально вписывался в проект частного коттеджа, то этот властвует в сегменте престижных офисов и жилых высоток. Бренд имеет два производств на территории Австрии.

https://youtube.com/watch?v=ePlO07ZJE3U

Достоинства:

• имеет 6 степеней защиты от взломов;
• очень презентабельный внешний вид;
• детали покрыты специальным воском, что придает конструкции высокую стойкость к коррозии;
• фурнитура снабжена различными ограничителями, предохранителями, например, от удара об косяк;
• имеется множество позиций для открывания и закрывания.

Недостатки:

• неумелое пользование такой конструкцией окна приведет к неизбежной поломке;
• сложность самостоятельной регулировки;
• высокая стоимость.

Можно резюмировать, что Масо считается брендом №1 для престижных офисных помещений и элитных высоток.

Замер и выбор

При заказе металлопластиковых конструкций не забывайте, что от их качества зависит ваш комфорт. Они должны иметь минимум двухкамерные энергосберегающие стеклопакеты и пяти-семикамерный профиль. Дешёвую фурнитуру рассматривать не желательно – это не метод экономии, а будущие проблемы с функционированием окна. Я заказывал фурнитуру «Vorne»:

Довольно часто крупные производители с неохотой занимаются небольшими заказами. Поэтому замеры и установку я делал сам. При замере проема оставляем запас 1.5-2.5 сантиметров на шов из пены.

Маленький совет: производя замеры в старых панельных высотках учитываем четверть наружного откоса (между старым окном и откосом вставляем металлическую линейку либо нож и обязательно учитываем данную глубину в наших размерах).

Установка фурнитуры на пластиковые окна

Многих владельцев частных домов и городских квартир волнует вопрос, возможна ли установка фурнитуры на окна ПВХ своими руками? Все зависит от мастерства, навыков, опыта, наличия необходимых инструментов. Установка фурнитуры на окна ПВХ имеет ряд нюансов. Их нужно знать и учитывать. Тогда выйдет установить детали быстро и правильно.

Монтаж ручки проводить надо так:

• Сделать отверстия для крепежей в раме, если они отсутствуют. Для этого применяют дрель. Диаметр отверстий должен соответствовать размеру фиксаторов.
• Вставить ручку в специальные отверстия и закрепить ее на саморезы.
• Поставить декоративную накладку.

Установка петель проводится так:

• Отмечаются на створке места расположения петель. Расстояние от нижнего и верхнего края до петли должно составлять около 15 см.
• Установить крепежную пластину на створку.
• К зафиксированной пластине приложить вторую ее часть.
• Собрать петлю, поставив металлическую ось на место.
• Приложить створку к раме.
• Отметить месторасположение петель, профиля на раме.
• Просверлить в отмеченных местах отверстия и закрепить вторую часть петли.
• Соединить раму со створкой путем сборки фурнитуры пластиковых окон. Для этого две части петли объединяются металлической осью.

Чаще всего на пластиковые окна ставят поворотно-откидной механизм. Его монтируют согласно шаблону и рекомендациям производителя. В целом действовать надо так:

1. Проверить наличие всех элементов. Для этого следует изучить схему, комплектацию.
2. Разложить на столе элементы механизма открытия-закрытия стеклопакета согласно шаблону.
3. Приступить к установке. Начинать лучше с левого нижнего угла, где располагается угловой переключатель. Его нужно установить в соответствующий паз. По тому же принципу выполнить монтаж среднего горизонтального запора. Установить верхний переключатель в правый угол створки. Между угловыми регуляторами расположить главный запор. Сделать отметки мест расположения главного запора и соединения уголков. Снять главный запор с профиля. Приложить к отметке край заглушки-прижима таким образом, чтобы она находилась ближе к середине. С другого края заглушки поставить отметку. Аналогичные действия провести с двух сторон главного запора. Края запора обработать по отметкам ножовкой. Прикрепить запор на нужное место. Участки, где виден профиль, закрыть заглушками. Установить верхний правый переключатель, второй главный регулятор с правой стороны. По шаблону просверлить отверстия в створке для фиксации нижней петли. По периметру створки в отверстия, сделанные производителем, вкрутить саморезы (за исключением крайнего отверстия ножниц). Закрепить ножницы на длинный саморез. В раме сделать отверстия для нижней и верхней петель. Закрепить эти детали саморезами. Надеть створку на нижнюю петлю и соединить элементы верхней петли металлической осью. Приподнять створку и отметить места соединения основного профиля и запорных цапф. Подобные отметки нанести и в месте нахождения блокиратора. Прикрепить к раме поворотно-откидной зацеп согласно отметке. Установить блокировщик.
4. Проверить работоспособность механизма ручкой.
5. Рекомендации по успешной установке фурнитуры на пластиковые окна:
6. Смотреть видео-обзоры по сборке, монтажу оконных механизмов. Читать тематические форумы. На них домашние мастера и специалисты делятся опытом подбора, сбора и установки механизмов открытия-закрытия створок, дают советы, приводят фото и подробное описание разных видов изделий от разных брендов. Поэтому можно узнать много интересного и полезного.
7. Четко следовать инструкции.
8. Не торопиться. Выполнять работу аккуратно, чтобы не повредить элементы пластикового окна.
9. Проводить установку в соответствии с рекомендациями завода-производителя.

Следуя этим советам, монтаж фурнитуры пластиковых окон своими руками пройдет удачно и не отнимет много времени.

Читайте далее:

Фурнитура для пластиковых окон

Регулировка пластиковых окон самостоятельно

Фурнитура для пластиковых балконных дверей

Противовзломная фурнитура для пластиковых окон

Профилактика пластиковых окон

Плохо работает фурнитура окон

Что входит в конструкцию пластикового окна

Начнем с того, что без всех нижеперечисленных составляющих современная светопропускающая конструкция попросту не будет функционировать. Оконные аксессуары, которыми она по желанию может быть дополнена, призваны обеспечить безопасность и удобство в эксплуатации.

Ниже перечислим главные составляющие пластикового окна.

Рама. Представляет собой каркас, на который осуществляется крепление остальных элементов конструкции. Для ее изготовления применяется профиль из поливинилхлорида (ПВХ).

Импост. Делит раму на несколько частей. В большинстве случаев он располагается вертикально, и лишь изредка, при нестандартном способе открытия створок, горизонтально.

Створка. Крепится к раме, подвижна. Ее конструкция позволяет функционировать в двух положениях: в поворотном и в откидном.

Стеклопакет. Самая большая составляющая оконной системы. Занимает порядка 90% площади. Состоит из одной или нескольких камер, ограниченных с двух сторон стеклами. Эффективно справляется с удержанием тепла внутри помещения и с обеспечением создания условий для проникновения достаточного количества дневного света.

Штапик. Расположен по границе соприкосновения видимой части стеклопакета и створки. Предназначен для плотного удержания стеклопакета в конструкции окна.

Фурнитура. К данному понятию относят множество составляющих, объединенных одной задачей – обеспечением правильного движения деталей и механизмов в оконной системе.

Подробнее с тем, что представляет собой каждый элемент окна, можно ознакомиться, перейдя по соответствующим ссыллкам.

Краткий обзор популярных производителей

На сегодняшний день появилось столько производителей фурнитуры для пластиковых окон, что трудно сделать выбор самостоятельно. Особенно учитывая, что есть предложения как от мало известных фирм по очень низкой цене, так и от довольно известных торговых марок. Многие думают, что пока товар относительно новый, он должен иметь достойное качество пусть даже за малую стоимость, ведь таким способом торговые марки завоевывают рынок и популярность. Однако это чаще всего не так. При выборе фурнитуры мы рекомендуем опираться на мнение не тех фирм, которые ее продают, а на мнение людей, которые занимаются установкой пластиковых окон и соответственно настройкой этой самой фурнитуры. Вот они могут с профессиональной точки зрения оценить качество товара того или иного производителя и рекомендовать определенную фирму.

• Австрийский производитель Maco – представляющий свою продукцию на российском рынке с 1994 года. За это время нареканий на качество их продукции практически не было, фурнитура отличается надежностью, простой настройкой и длительным сроком эксплуатации. При изготовлении различных элементов используются высококачественные материалы;
• Немецкая марка Roto – также зарекомендовала свою продукцию с положительной стороны. Товары отличаются высоким качеством и надежностью исполнения, долговечностью и прочностью. На всю фурнитуру распространяется гарантия 10 лет. Ручки отличаются плавным и легким ходом, плотным прилеганием к оконной раме;
• Турецкая фирма Kale – выпускает фурнитуру для окон и дверей с 1980 года. На российском рынке продукция больше известна под названием «Проплекс». Качество продукции в данном случае действительно подтверждается годами;
• Еще один немецкий производитель Siegenia – специализируется на выпуске разного вида фурнитуры. Отличительной чертой этой фирмы является то, что производство осуществляется только в Европе. Качество продукции получается соответствующим, поэтому, если вас уверяют, что есть филиалы в Китае и прочих странах и предлагают купить такую продукцию, можно говорить о том, что вам пытаются продать подделку.

Стоимость ручек для окон начинается от 60 рублей и может достигать нескольких тысяч, если речь идет о дизайнерский изделиях с декором. Стоимость будет зависеть не только от материала изготовления, но и от функционала изделия.

Статья написана для сайта remstroiblog.ru.

Подоконники

Подоконник не менее важен, чем другие части окна. А, может, и больше, ведь примерно 30% внешнего вида окна определяет именно он. Кроме этого подоконник выступает в роли теплоизолятора.

Наиболее ценными – и по стоимости, и по эстетике – считают подоконники из натуральной древесины. Например, из дуба, бука, ясеня, красного дерева, вишни, клена и каштана. Подоконники из сосны и лиственницы – уже не высший класс, но на хорошем счету. Не радует в деревянных подоконниках то, что за ними нужен постоянный уход.

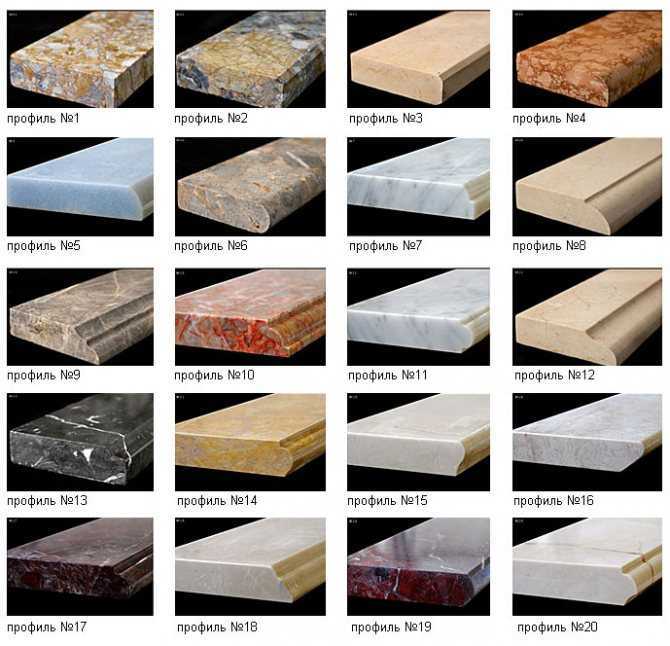

Подоконники из камня – очень большой выбор!

ПВХ-подоконники более неприхотливы и менее дороги. А это уже 2:0 в их пользу. Если вы захотите больше эстетики, просто закажите пластиковый подоконник под дерево или покрашенный краской. Выпускают такие подоконники длиной 4050 – 6000 мм, шириной от 110 до 600 мм, и толщиной 18-22 мм. Боковые поверхности ПВХ-подоконников закрывают заглушками.

Подоконник из натурального камня – царь среди всех подоконников. Выглядит просто шикарно! Подоконники делают из разных камней, но за прочность ценят именно гранит. Однако, такой камешек накапливает радиацию, в отличие от мрамора, например.

Вместо подоконника из натурального камня можно установить из искусственного. Характеристики у него такие же, а вот цена – заметно дешевле.

Подоконники из ДСП или МДФ делают из древесной стружки, а снаружи покрывают ламинатом. Довольно прочные, похожи на дерево, но дешевле него и не нуждаются в особом уходе. Правда, не такие долговечные как пластиковые.

Алюминиевые подоконники самые дешевые. Устанавливают их, как правило, только снаружи здания.

Присматриваете подоконник? Вам поможет статья: Обзор подоконников для окон ПВХ. Если у вас еще нет сетки от комаров, какими они бывают, читайте в данном материале.
