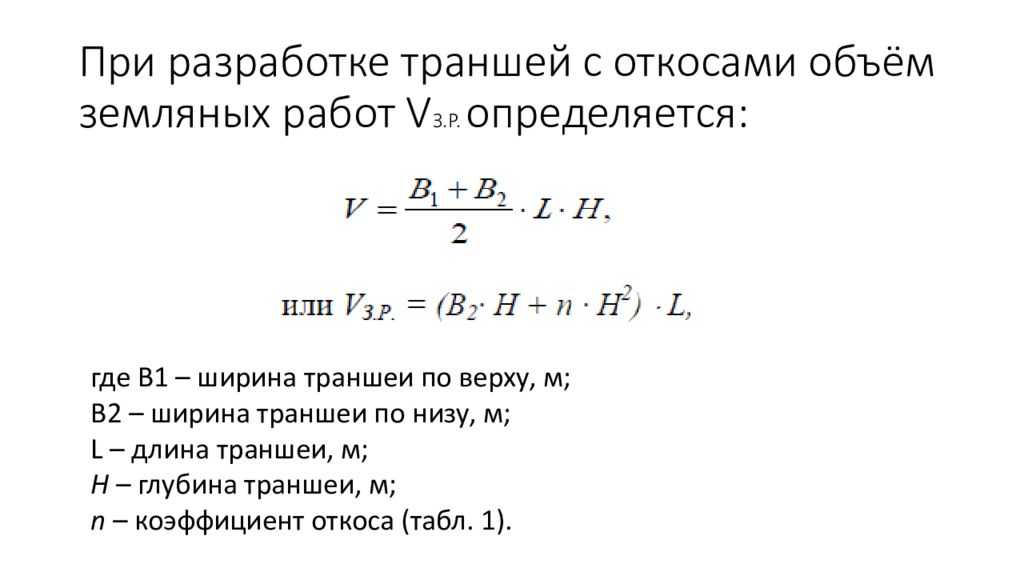

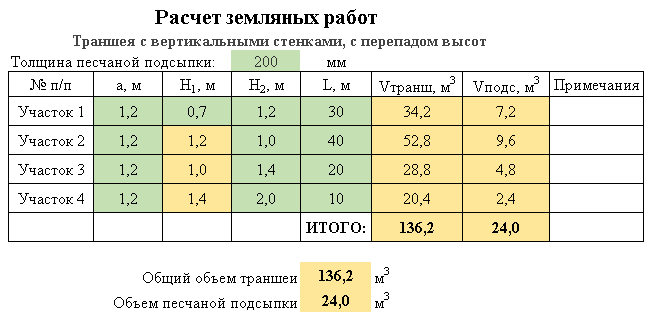

Расчет объема траншеи

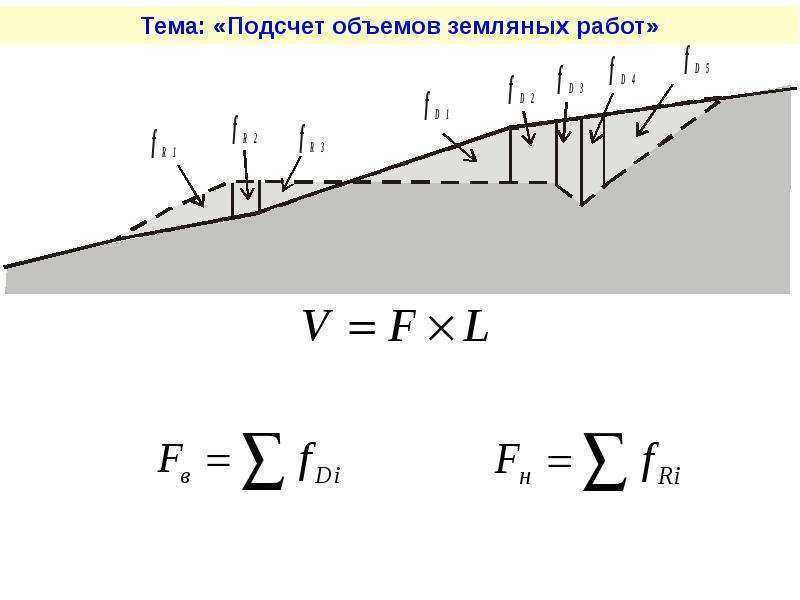

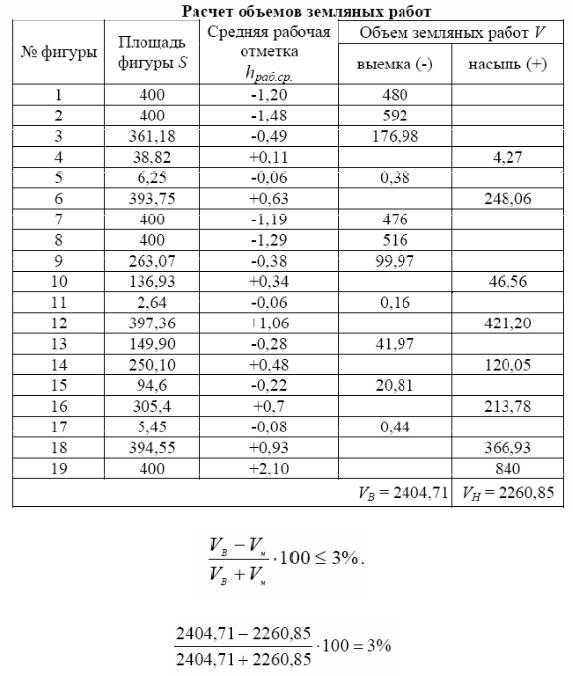

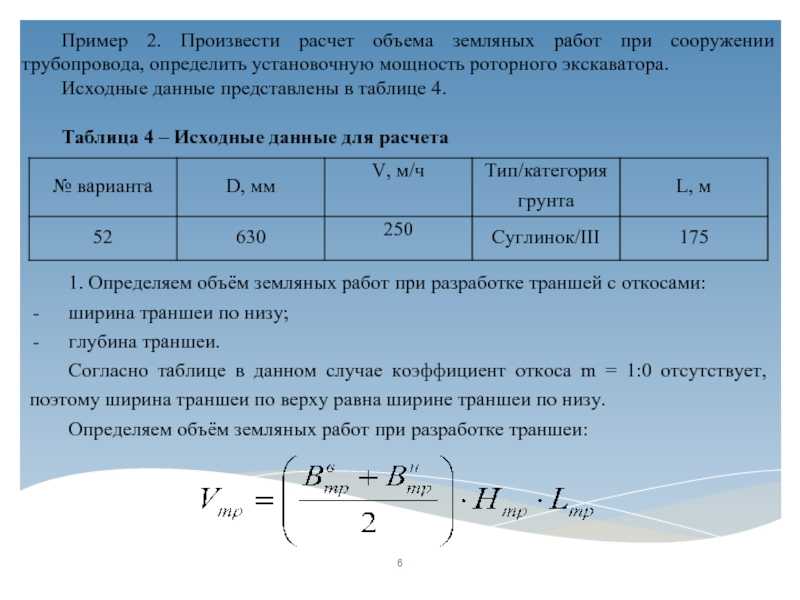

Расчёт котлована, объемов земляных работ — онлайн калькулятор

Инструкция для калькулятора объема и стоимости земляных работ при рытье котлована

Параметры:

X— Ширина

B — Глубина

Y — Длина

Подготовка к основательному строительству начинается с рытья котлована, который предназначается для возведения фундамента здания или сооружения, прокладки канализации, обустройства бассейна или водоёма, дренажной системы, снабжения здания или сооружения водой.

При подготовке к рытью котлована необходимо оценить количество почвы, которую необходимо будет куда-то девать – вывезти или использовать с пользой.

Выполнение проекта земляных работ и цены

Прежде чем начинать работы по рытью котлована, необходимо заранее определиться с тем, в какое место будет вывозиться вынимаемый грунт. Верхний слой, который отличается плодородными свойствами, часто применяется для облагораживания приусадебного участка, оформления клумб и цветников возле дома. Неплодородный слой может быть использован при планировке сада, огорода, в качестве подсыпки для фундамента или вывезти с участка.

Учтите, что цена на 1 м3 вынимаемой почвы будет расти по мере увеличения объ1мов траншеи.

Преимущественно потребность в вывозе почвы при рытье котлованов достаточно велика, поэтому заранее следует позаботиться об этом. Также следует учитывать запас по размеру котлована перед монтажом опалубки.

Воспользоваться услугами техники или копать котлован самостоятельно?

При выборе варианта предлагаем вам ознакомиться с особенностями каждого из них.

Ручная работа характеризуется точностью и чётким соблюдением необходимых параметров. Её стоимость будет гораздо ниже, чем аренда техники или заказ услуг по рытью котлована в специализированных агентствах. Если размер котлована — большой, а выкопать необходимо большой объём почвы, то в данном случае необходимо воспользоваться услугами техники.

Процесс в этапах

Начинать следует с определения места, где будет выкопан котлован и его разметки. Делать это рекомендуется с помощью специальных колышек, которые втыкаются по периметру участка. Между собой они соединяются шнуром яркого цвета. Помочь в максимальной точности размера ямы могут две диагонали, которые при правильной разметке будут совпадать. Использование такого метода актуально на ровном участке земли.

Существует другой вариант определения точной разметки. В небольшом отдалении от котлована вкапываются столбики, фиксирующие доски в горизонтальном положении на одном и том же уровне. На них и натягиваются шнуры. Для определения идеальной разметки необходимо постепенно перетаскивать шнуры. Также очень поможет профессиональное оборудование, которое предназначено для этих целей.

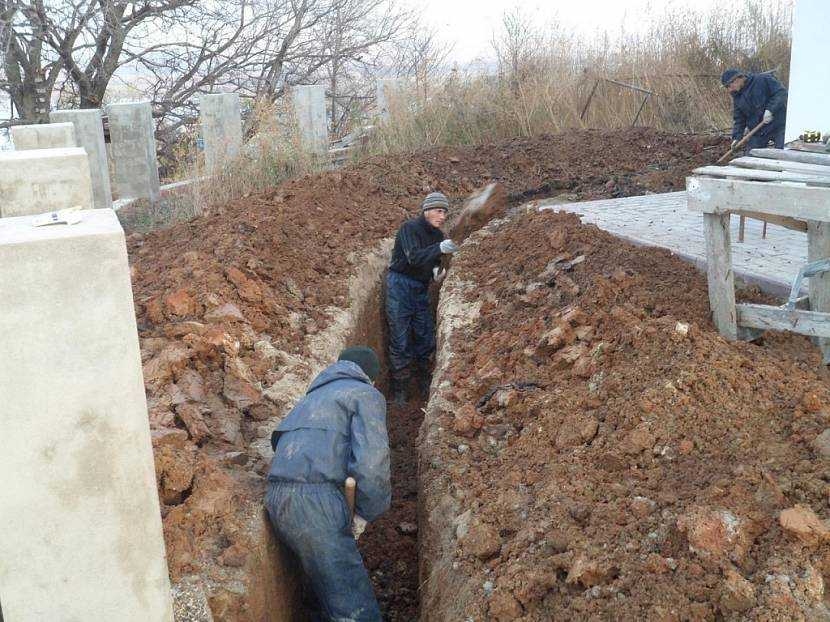

Копка котлована

Не забывайте о безопасности специалистов, копающих котлован, особенно в местности с неустойчивым или очень рыхлым грунтом. Во избежание осыпания такого грунта следует делать стенки с небольшим уклоном. Контроль стенок и дна может осуществляться с помощью уровня или рейки.

Расчёт глубины прокладки и выбор труб

Прокладка трубопроводов отопления и водоснабжения, а также канализационного трубопровода производится, как уже было сказано выше на определённую глубину. Сами трубы производятся из различных материалов, которые отличаются друг от друга качественными характеристиками, что тоже влияет на особенности прокладки. Очень важным показателем для коммуникации, монтируемой под землёй, является прочность. Это связано с тем, что на трубопровод действует давление почвы.

Несложно догадаться, что наиболее устойчивыми к нагрузкам грунта являются металлические трубы. Рассмотрим, из каких металлов они изготавливаются:

• стальные (нержавеющие и оцинкованные);
• чугунные;
• медные.

Если магистраль будет располагаться на большой глубине, то для ее монтажа используются только металлические трубы

Однако стоимость на изделия из металлов довольно высока, поэтому часто используются коммуникации из прочных полимерных соединений. Кроме этого, важным моментом является маркировка, которая при производстве наносится на деталь. Маркировка в обязательном порядке должна содержать показатель толщины стенки изделия, что позволяет определить его прочность. К примеру, канализационные трубопроводы, покрашенные в оранжевый цвет, разрешается прокладывать на глубине, не превышающей 3 м, а изделия из полиэтилена низкого давления (ПНД) выдерживают показатель давления 1,0 МПа, что равняется 10 атмосферам. Такая труба для прокладки канализации может переносить высокие показатели давления. Соответственно, из таких труб может быть смонтирована не только самотёчная канализация, но и коммуникация, оснащённая насосным оборудованием.

Существуют определённые нормы, рассчитанные в 1985 году, которые указывают зависимость глубины прокладки трубопровода от климатических условий. Эта закономерность указана в таблице ниже.

Таблица 1

Регион	Глубина прокладки трубопровода, м
Южные регионы	0,85
Центральные регионы	1,6
Северные регионы с тяжёлыми климатическими условиями	2,75

Данная классификация является примерной, поэтому рекомендуется производить конечный расчёт на основе современных данных для конкретного региона. Кроме этого, немаловажным фактором считается и состав почвы. От состава почвы также зависит глубина закладки водопроводной, или любой другой коммуникации. Колебания значений промерзания для разных грунтов составляют примерно 60 см.

Тип труб и метод их прокладки зависит также от вида почвы и климатических особенностей региона

Использование техники

Кроме этого вам может оказать помощь использование техники. Сейчас на строительном рынке доступна целая масса легких мини-экскаваторов, мотоблоков и другого аналогичного хороша. Обычно аренда для того чтобы аппарата стоит не так и дорого, наряду с этим работа производится в считанные часы, вам кроме того не успеет надоесть.

При наличии на пути траншеи дороги либо иного аналогичного препятствия, возможно применить способ прокола грунта. Для этого с двух сторон преграды выкапывают колодцы глубиной на полметра ниже глубины прокладки, а протяженность колодца должна быть полтора-два метра. Ширина приблизительно 1 – 1.2 м.

Стальная труба режется на отрезки по 1 м, на концах которых нарезается резьба. Кроме этого пригодятся соединительные муфты. Из одного отрезка делается конусный наконечник посредством кувалды, на конце которого оставляют маленькое отверстие.

После этого берут водяной насос и шланг заводят в колодец. Потом в грунт по направлению ко второму колодцу забивают наконечник, на его конец накручивают отрезок трубы посредством муфты, заводят шланг в трубу и подают воду.

На тело трубы крепят струбцину либо ключ, и посредством лома проталкивают трубу в землю (нужно подчернуть, что при хорошем напоре воды она идет как по маслу).

В то время, когда труба всецело вошла, к ней присоединяют следующий отрезок и без того продолжают до полного прокола участка.

№6. Размер канализационных ПВХ труб: диаметр, толщина, длина

Подбор диаметра канализационной трубы – это дело повышенной важности. Если взять трубы меньше, чем требуется, то они не обеспечат достаточную пропускную способность. Что это означает, наверное, объяснять не стоит

В лучшем случае, сточные воды будут плохо уходить, в худшем – кое-где начнут выходить наружу. В страхе столкнуться с подобными последствиями многие решают перестраховаться и взять трубы с диаметром, значительно более высоким, чем требуется. Эффективность по сравнению трубами с правильно подобранным диаметром возрастет незначительно, зато затраты и площадь, которую необходимо выделить под эти трубы, сильно увеличиваются

Что это означает, наверное, объяснять не стоит. В лучшем случае, сточные воды будут плохо уходить, в худшем – кое-где начнут выходить наружу. В страхе столкнуться с подобными последствиями многие решают перестраховаться и взять трубы с диаметром, значительно более высоким, чем требуется. Эффективность по сравнению трубами с правильно подобранным диаметром возрастет незначительно, зато затраты и площадь, которую необходимо выделить под эти трубы, сильно увеличиваются.

Прежде, чем отправиться за покупкой, необходимо составить схему канализационной системы и отметить на ней все точки слива жидкости. Чем больше будет точек водоотвода, тем больше должна быть сливная труба

Впрочем, при выборе труб, необходимо принимать во внимание не только их диаметр, но и длину, а также толщину стенок

Чтобы правильно подобрать диаметр канализационной ПВХ трубы, необходимо в идеале провести расчет предполагаемого объема стоков, но часто этим расчетом пренебрегают, используя проверенные миллионами параметры:

• трубы от душевой кабины, ванны, умывальника и биде могут быть диаметром 40-50 мм;
• для кухонной мойки – 32-50 мм;
• для унитаза – 110 мм;
• для посудомоечной и стиральной машин – 25 мм;
• центральный стояк – 110-160 мм;
• бассейн – 200-300 мм.

Диаметр канализационной трубы, которая выходит из квартиры, должен быть не менее диаметра общей магистрали. Для домов до 5 этажей это трубы диаметром 110 мм, для более высоких зданий – 160-200 мм. Внешняя канализация не может иметь диаметр менее 110 мм, что необходимо помнить при обустройстве канализации частного дома. Как правило, на дачных участках и в загородных домах для обустройства наружной части канализации используются трубы диаметром 110-200 мм. Если строится канализационная система для обслуживания нескольких домов, лучше взять диаметр побольше – около 315 мм. Трубы диаметром 630 мм подходят для обустройства магистрального участка канализации для обслуживания небольшого поселка.

Толщина стенок зависит от нагрузок на трубы. Для внутренней безнапорной канализации подойдут трубы со стенками 1,2-2,2 мм. Они имеют диаметр до 110 мм и относятся к классу прочности SN2. Трубы SN4 получили наибольшее распространение. Они используются для обустройства и наружной, и внутренней канализации. Такие трубы при диаметре 50 мм имеют стенки 2,6 мм, при 110 мм – уже 3,2 мм. Подходят для организации общего домового стояка, а также наружной безнапорной канализации в частном доме. Если необходимо обустроить напорную канализацию, лучше взять трубы с максимально толстыми стенками (класс SN8). При диаметре 90 мм толщина стенки составляет 3-6,6 мм.

Выбор длины зависит от протяженности трубопровода. Лучше свести все соединения к минимуму, но и излишне длинные трубы покупать не стоит – это экономически невыгодно, да и неудобно. Обычно ПВХ трубы продают отрезками по 0,5 м, 1 м и 2 м, но можно найти изделия длиной 3 м и 0,3 м. Некоторые производители предлагают трубы длиной 6 м и даже 12 м, ими удобно обустраивать наружную канализацию.

Помните, что места стыка отдельных участков – самые опасные, так что постарайтесь произвести монтаж так, чтобы соединений было как можно меньше. Тут поможет грамотный предварительный расчет. В случае чего длину трубы можно уменьшить, используя ножовку по металлу.

С помощью ПВХ труб можно собрать канализационную систему любой сложности. На помощь приходят не только разные диаметры труб, но и всевозможные переходники, поворотные отводы, тройники, крестовины, редукции, заглушки и т.д.

Засыпка траншей

Перед засыпкой грунта котлован очищается от снега и попавшего в него мусора. Нижняя часть канавы на высоту 40-50 см заполняется талой землей независимо от времени года. Сразу проводится трамбовка. При прокладке трассы вне автомобильных дорог допускается использование не более 15 % мерзлого грунта.

https://youtube.com/watch?v=lAfNG7EotlE

Загрузка земли проводится так, чтобы исключить попадание на трубы камней и других твердых предметов. При загрузке почвы в глубокие объекты трубопровод закрывается досками, которые потом достаются. Грунт распределяется равномерно по обе стороны от трубы, чтобы не допустить ее искривления. Окончательная трамбовка может проводиться тяжелой техникой с использованием отвала, ковша, гусениц и колес.

Методы бестраншейной прокладки

Одним из перспективных методов укладки полипропиленовых труб является бестраншейный монтаж, который отличается такими преимуществами:

• сокращение временных и финансовых затрат;
• сведение к минимуму вреда, наносимого окружающей среде;
• нет необходимости при прокладке рыть траншеи, уничтожать зеленые насаждения, разрушать асфальтовое покрытие.

Сегодня применяются такие методы:

Реновация — это технология, при которой старая труба разрушается одновременно с прокладкой новой. Применяется только в том случае, когда пропускной способности уже не хватает.

1. Санация, то есть замена старых труб на новые. Используют два способа выполнения работ:

• релайнинг, который подразумевает протяжку новой полипропиленовой трубы в старые, но здесь потребуется предварительный осмотр состояния уже стоящей трубы. Надо убедиться, что в ней отсутствуют посторонние предметы, мусор, диаметр старого трубопровода должен быть достаточным для прокладки нового;
• реновация — это технология, при которой старая труба разрушается одновременно с прокладкой новой. Применяется только в том случае, когда пропускной способности уже не хватает.

1. Прокалывание применяется при прокладке полипропиленовых труб с диаметром до 150 мм. Выполняется эта работа в несколько этапов:

• сначала по обеим частям трассы выкапываются два котлована;
• затем в одной из них размещается гидравлический домкрат, толкающий стальную небольшую трубу со стальным наконечником;
• при проталкивании труба наращивается, в ее полость вводится полипропиленовая труба;
• после прокола трубопровод подключается к необходимым системам.

Таким методом можно прокладывать полипропиленовые трубы только на небольшие отрезки, метод отлично работает при необходимости прокладки под домом, трассой, огородом и прочее.

Полипропиленовые трубы для монтажа трубопроводов применяются во многих областях, начиная от простых коммуникаций для дачного хозяйства и заканчивая канализационной либо водопроводной сетью. Сегодня применяются два метода прокладки трубопроводов, но самой оптимальной считается проведение под землей, которая позволяет не трогать надземные сооружения, не портить ландшафт.

Прокладка в земле отличается многими преимуществами, несмотря на необходимость проведения работ по копке котлована. Это позволяет сохранить их в неприкосновенности, вне зоны доступности ультрафиолетовых лучей, механические повреждения тоже сводятся к минимуму.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Стандарты закладки по СНиП

Необходимая глубина прокладки водопроводных труб составляет 0,5 м (это минимальное значение, разрешающие сохранить целостность и срок использования коммуникационной системы) ниже уровня промерзания грунта, но также она зависит от географической местности и характера почвы.

Из каких материалов должна быть труба:

• Сталь. Трубы из стальных конструкций использовались в старых постройках. Сейчас не самый актуальный выбор, так как существуют более качественные и стойкие материалы;
• Оцинкованная сталь. Усовершенствованный вариант предыдущего материала. Использование цинка на поверхности предотвращает от негативного воздействия внешних факторов и повышает срок службы. Есть мнение, что данный материал портит качество воды, поэтому его не используют для питьевых систем;
• Металлопластик. Комбинирование пластмассы и метала, гарантируют длительный срок эксплуатации. Высокая устойчивость к воздействию неблагоприятных внешних факторов;
• ПНД. Данные материал обладает рядом преимуществ: низкая стоимость, устойчив к воздействию окружающей среды, высокая гибкость, легкий в применении.

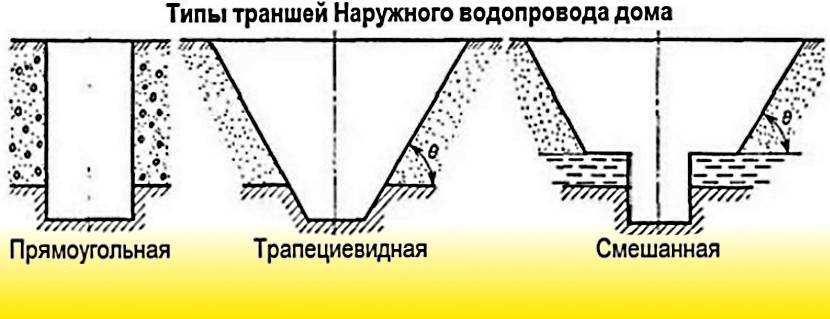

Выбор оптимального сечения траншеи под водопровод

Перед тем, как начинать прокопать траншею под водопровод, необходимо определиться с геометрическими параметрами будущей траншеи.

Они могут быть:

• Прямоугольного сечения.
• Трапециевидного.
• Смешанного типа.

Выбор определённой конфигурации зависит от ряда условий:

• Типа почвы, в котором прокладывается водопровод.
• Глубины.
• Ширины.

Прямоугольная форма используется при малой ширине и глубине канавы. Нормы СНиП рекомендуют устраивать прямоугольные в сечении канавы при глубине не больше 1,5м. Грунт должен быть сравнительно плотным, чтобы избежать осыпания вертикальных стенок. Это наиболее простая форма, требующая минимум затрат времени и сил.

Трапециевидная форма используется при необходимости копки траншей с глубиной более 1,5 м. Такая форма сечения, с пологими стенками, предотвращает вероятность обвала грунта.

При обустройстве вертикальных стенок у канавы, глубиной более 1,5-2 метров, высок риск причинения травм и даже гибели людей при их обрушении. Также трапециевидная форма, это единственно возможный вид сечения при прокладке канав в слабых грунтах – рыхлом песчанике, супеси. Вертикальные стены в таких почвах будут сами собой сползать на дно, принимая пологую форму.

Смешанный вид представляет собой совокупность трапециевидного и прямоугольного сечения. Применяются для прокладки труб на участках с высоким уровнем подпочвенных вод. При этом до уровня залегания подпочвенных вод траншея копается в виде усечённого конуса, с пологими стенками. После достижения водоносного слоя по дну канавы прокладывается шурф с вертикальными стенками. Он служит для сбора и откачки воды, а также засыпки дренажной смеси (крупного песчаника, гравия, щебня).

Пошаговый порядок действий

Чтобы вырыть траншею под трубопровод любого типа, используют общий план действий:

1. Производят разметку. Для этого применяют колышки и шнурок. Колья вставляют в грунт по всей длине траншей, руководствуясь схемой. Затем между кольями натягивают шнурок, который будет отмечать ширину окопа.

2. Приступают к разработке грунта. Если это ручная копка, используют штыковую и совковую лопаты. Если полумеханизированная – применяют мотоблок и мотобур. Полностью механизированная копка предусматривает применение бульдозеров, тракторов или барового механизма.
3. Укрепление стенок. Если траншея слишком глубокая, а грунт рассыпчатый, стенки и откосы канавы укрепляют. Это необходимо для безопасного проведения работ на объекте с целью избежать обрушения земли.

После рытья траншеи ее дно утрамбовывают специальными инструментами. Это вибромолот или самодельные устройства для трамбовки грунта.

Что нужно учесть до начала работ

Не стоит начинать работу с примитивным настроем «бери больше – кидай дальше». Чтобы избавить себя от неприятных неожиданностей и проблем в будущем, нужно думать не о том, как быстро выкопать траншею под водопровод вручную, а о том, как сделать это качественно и аккуратно.

Для этого нужно определиться с параметрами «окопа», выяснить, не пересекается ли его маршрут с линиями других коммуникаций, решить, куда складировать вынутый грунт, разметить наиболее удобный и короткий путь от источника к дому и т.д.

Каким делать сечение траншеи

Вопрос выбора формы траншеи далеко не праздный. Он зависит от её глубины, типа грунта, уровня грунтовых вод.

Прямоугольная.

Такую конфигурацию выбирают при плотном несыпучем грунте, небольшой ширине траншеи и глубине не более 1,5 метров.

Форма для глубоких выемок более 1,5 метров или больше высоты копателя по плечи. Предотвращает обвал и осыпание рыхлых грунтов в канаву.

Оптимальная форма для прокладки траншей на участках с высокими грунтовыми водами. До уровня их залегания грунт вынимается с образованием пологих внутренних стенок канавы, затем до нужной глубины выкапывается узкий прямоугольный шурф, который засыпается дренажной смесью из щебня или гравия.

Какой должна быть ширина и глубина

Строительными нормами и правилами строго регламентируется только ширина шурфов глубиной свыше 3 метров. Для прокладки домашнего водопровода она редко превышает указанное значение, поэтому решая, как быстро выкопать траншею, ширину выбирают произвольно, ориентируясь только на удобство работы и последующего монтажа труб.

Как правило, для прямоугольных выемок она не превышает 50 см, а нередко вообще равняется ширине совковой лопаты. Трапециевидные канавы в верхней части имеют ширину 70-80 см.

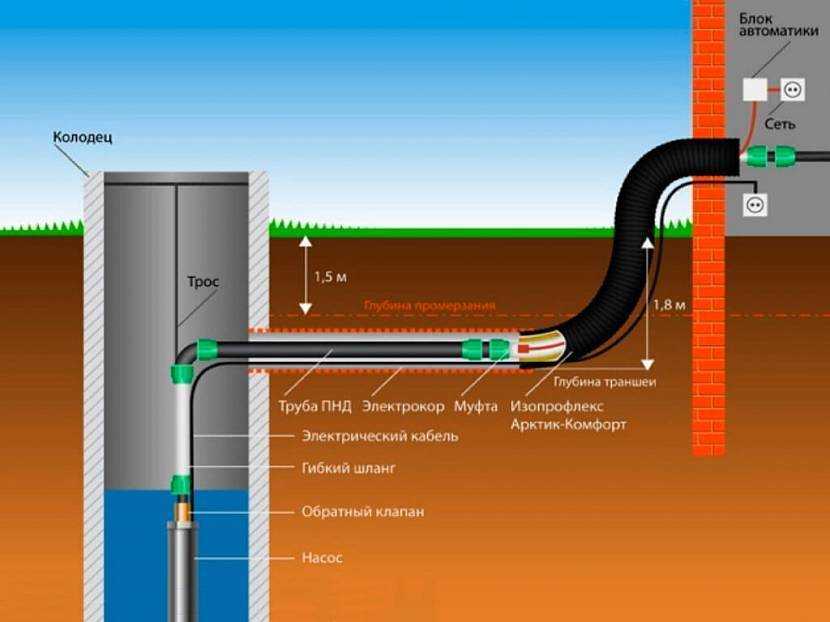

Иначе обстоит дело с глубиной – её нельзя выбирать произвольно, так как копать траншею для не утеплённых труб нужно до уровня промерзания грунта плюс ещё 30-50 см. Иначе зимой вода в них замёрзнет, что приведёт не только к прекращению её подачи в дом, но и к необходимости замены разгерметизированной трассы. Это означает повторное проведение всех работ, так как место прорыва замороженной трубы без раскопок определить невозможно.

Глубина промерзания почвы зависит от климатических условий в регионе и варьируется от 30 до 300 см. Какова она в вашей местности, можно узнать в архитектурном управлении, коммунальных службах или местных строительных организациях. Либо воспользоваться таблицей средних значений по регионам.

Найденную величину принимают за исходную и делают поправку в ту или иную сторону в зависимости от типа почвы.

• Песчаная и глинистая почва промерзает не так глубоко, поэтому прежде чем копать траншею под водопровод, расчётную глубину можно уменьшить на 30-40 см.
• Пылеватый и каменистый грунт промерзает на большую глубину, значит, уровень заложения трубы нужно опускать на такое же расстояние от средней отметки.

Если водопровод прокладывается от централизованного напорного источника, глубина канавы на всем протяжении может быть одинаковой. Если же источником служит автономный колодец или скважина с насосом, трассу прокладывают с небольшим уклоном в его сторону, чтобы в случае аварии вода не оставалась в трубах, а стекала обратно самотёком.

Величина отступов от других коммуникаций

• от канализации – 3 м;
• от силовых кабелей – 50 см;
• от газопровода – 1 м;
• от тепловой сети – 1,5 м.

Определённые трудности могут возникнуть при пересечении асфальтированных дорог, так как выкопать траншею под кабель или воду невозможно, не повредив покрытие, поэтому разрешение на проведение таких работ обычно не дают. В этом случае под дорогой, под прямым углом к ней, делают прокол.
