Электрический теплый пол в деревянном доме

Конструкция легкой настильной системы

Ключевой элемент теплых водяных полов, укладываемых в деревянных домах «сухим» способом, — металлическая пластина с канавкой в виде перевернутой греческой буквы Ω (если смотреть с торца). Стенки углубления плотно охватывают тело трубы с теплоносителем, а боковые «крылья» пластины увеличивают площадь рассеивания тепла вместо стяжки.

Справка. Пластины для равномерного распределения теплового потока производятся из оцинкованной стали и алюминия. Их ширина бывает разной и подбирается в зависимости от шага укладки труб (стандартная – под расстояние 150 и 200 мм). Изделие можно поломать своими руками на равные части благодаря поперечным насечкам (перфорации).

Слева — пластина из оцинковки, справа — алюминиевая

С использованием металлических рассеивателей устройство водяного теплого пола можно выполнить несколькими способами:

• по технологии известного бренда Uponor, прокладывая трубы греющих контуров в просветы между половыми досками;
• с использованием особых полистирольных плит для настильного теплого пола, снабженных выступающими бобышками либо готовыми канавками;
• с выжиганием углублений в обычном пенопласте специальным аппаратом;
• с применением наборов деревянных изделий, где выполнены пазы под нагревательные водяные контуры.

Каждая методика имеет свои плюсы и минусы, но их объединяет 3 важных свойства: малый вес, эффективность и отсутствие «мокрых» процессов, что значительно ускоряет монтаж. Какой бы способ вы ни избрали, «пирог» пола остается неизменным и состоит из следующих слоев (по направлению снизу вверх):

1. Основание для укладки утеплителя.
2. Теплоизоляционный материал.
3. Теплораспределительные пластины.
4. Трубопроводы с циркулирующей нагретой водой;
5. Чистовое напольное покрытие.

Схема облегченной напольной системы

Примечание. При монтаже водяных теплых полов на деревянном основании в нагревательном «пироге» может использоваться пароизоляционная пленка и диффузионная мембрана (гидроизоляция).

Теперь подробно разберемся, чем лучше утеплить перекрытие и как правильно сделать теплый пол в деревянном доме, применяя любой из указанных способов. Но сначала – несколько слов о подборе комплектующих.

Материалы для теплого водяного пола

Чаще всего делают водяной теплый пол в стяжке. О его структуре и необходимых материалах и пойдет речь. Схема теплого водяного пола представлена на фото ниже.

Схема теплого водяного пола со стяжкой

Все работы начинаются с выравнивания основания: без утепления затраты на обогрев будут слишком высокими, а укладывать утеплитель можно только на ровную поверхность. Потому первым делом готовят основание — делают черновую стяжку. Далее опишем пошагово порядок работ и используемые в процессе материалы:

• По периметру помещения раскатывают и демпферную ленту. Это полоса теплоизоляционного материала, толщиной не более 1 см. Она предотвращает потери тепла на обогрев стен. Вторая ее задача — компенсировать температурное расширение, которое возникает при нагреве материалов. Лента может быть специальной, а еще можно уложить нарезанный полосами тонкий пенопласт (толщиной не более 1 см) или другой утеплитель такой же толщины.
• На черновую стяжку укладывается слой теплоизолирующих материалов. Для устройства теплого пола лучший выбор — пенополистирол. Лучше всего — экструдированный. Его плотность должна быть не менее 35кг/м&span2;. Он достаточно плотный, чтобы выдержать вес стяжки и эксплуатационные нагрузки, имеет отличные характеристики и длительный срок экплуатации. Его недостаток — он дорог. Другие, более дешевые материалы (пенопласт, минеральная вата, керамзит), имеют массу недостатков. Если имеете возможность — используйте пенополистирол. Толщина теплоизоляции зависит от многих параметров — от региона, характеристик материала фундамента и утеплителя, способа организации чернового пола. Потому ее необходимо рассчитывать применительно к каждому случаю.

• Далее часто кладут армирующую сетку с шагом 5 см. К ней также привязывают трубы — проволокой или пластиковыми хомутами. Если использовался пенополистирол, можно обойтись без армирования — крепить можно специальными пластиковыми скобами, которые вгоняют в материал. Для других утеплителей армирующая сетка обязательна.
• Поверх устанавливают маяки, после чего заливают стяжку. Ее толщина — на менее 3 см над уровнем труб.
• Далее укладывается чистовое напольное покрытие. Любое, подходящее для использования в системе полов с подогревом.

Это все основные слои, которые необходимо уложить, когда будете делать водяной теплый пол своими руками.

Трубы для теплого пола и схемы укладки

Основной элемент системы — трубы. Чаще всего используют полимерные — из сшитого полиэтилена или металлопластиковые. Они хорошо гнутся, имеют длительный срок службы. Единственный их явный недостаток — не слишком высокая теплопроводность. Этого минуса нет у появившихся недавно гофрированных труб из нержавейки. Гнутся они лучше, стоят не дороже, но по причине малой известности пока используются нечасто.

Диаметр труб для теплого пола зависит от материала, но обычно он 16-20 мм. Укладываются они по нескольким схемам. Самые распространенные — спираль и змейка, есть несколько модификаций, которые учитывают некоторые особенности помещений.

Схемы укладки труб теплого водяного пола

Укладка змейкой — самая простая, но проходя по трубам теплоноситель постепенно остывает и к концу контура доходит уже значительно более холодный, чем был вначале. Потому зона, куда поступает теплоноситель будет самой теплой. Эту особенность используют — укладку начинают с самой холодной зоны — вдоль наружных стен или под окном.

Этого недостатка почти лишена двойная змейка и спираль, но они сложнее в укладке — необходимо нарисовать схему на бумаге, чтобы не запутаться при укладке.

Стяжка

Можно использовать для заливки водяного теплого пола обычный цементно-песчаный раствор на основе портландцемента. Марка портландцемента должна быть высокой — М-400, а лучше М-500. Марка бетона — не ниже М-300.

Полусухая стяжка для теплого пола

Но обычные «мокрые» стяжки очень долго набирают свою проектную прочность: не менее 28 суток. Все это время включать теплый пол нельзя: пойдут трещины, которые могут даже порвать трубы. Потому все чаще используют так называемые полусухие стяжки — с добавками, которые увеличивают пластичность раствора, значительно сокращая количество воды и время на «вызревание». Их можно добавлять самостоятельно или искать сухие смеси с соответствующими свойствами. Стоят они дороже, но мороки с ними меньше: по инструкции добавляют требуемое количество воды и перемешивают.

Водяной теплый пол своими руками сделать вполне реально, но потребуется приличный отрезок времени и немалые средства.

Выполнения работ на примере водяной системы подогрева

Произвести монтаж водяных теплых полов в деревянном доме можно самыми разными способами, с использованием разнообразных материалов и т.д. Чтобы уменьшить нагрузку на систему теплого пола рекомендуется использовать полистирол или готовые модули. Именно этот способ и будет рассмотрен далее.

Для правильного монтажа потребуются следующие материалы:

• полиэтиленовая пленка толщиной 0,2-0,5 миллиметра;
• плиты полистирола с пазами (толщина 0,3-0,5 сантиметра);
• алюминиевые распределительные пластины до 0,5 миллиметра толщиной;
• листы гипсоволокна со скошенными гранями в 1 сантиметр толщиной;
• саморезы длиной в 1,6 сантиметра и диаметром в 3,5 миллиметра;
• демпферная лента толщиной в 5 сантиметров;
• клей ПВА.

Если все материалы закупаются по отдельности, то очень важно приобретать полистирольные плиты с пазами для вставки алюминиевых пластин, а на самих пластинах должны быть насечки для упрощения стыковки полотна

Все оборудование для системы теплого пола следует покупать от одного производителя, в одном месте и только по рекомендации специалиста. Стоит понимать, что отопительная система – это индивидуальная конструкция, зависящая от особенностей помещения.

Отопительный контур может быть собран из полиэтиленовых и металлопластиковых труб. До начала укладки следует четко сформулировать конфигурацию отопительной системы.

Монтаж производится следующим образом:

1. После создания чернового настила весь контур помещения на стыке перекрытия пола и стен проклеивается при помощи демпферной ленты. Фиксируют ее на клей ПВА. Затем поверхность пола тщательно очищается от пыли, грязи и мусора. На нее раскладывается полиэтилен с 10-15-сантиметровым заступом на стены.
2. Затем укладываются полиэтиленовые маты по методы «стык в стык». Если производится укладка отопительного контура змейкой, то можно использовать простейший мат с пазами для прямой укладки и загибом у самой стены. Если же выбран тип спирали, то можно приобретать профильные маты или маты с «бобышками». Желательно заранее начертить схему укладки, чтобы выполнить данный этап значительно быстрее.
3. Алюминиевые пластины укладываются по той же схеме с учетом шага между линиями трубопровода. Подгоняются они по специальным насечкам.
4. Трубы укладываются в пазы пластин с шагом не более 30 сантиметров, чтобы помещение прогревалось равномерно. У стен можно уменьшить шаг в два раза, поскольку данная часть помещения является самой плохой в плане потерь тепловой энергии.
5. Затем подготавливается место в помещении, где будет располагаться распределительный коллектор. Желательно подключать всю систему при помощи профессионала. Как только подключение завершено выполняется тестирование системы при давлении, увеличенном вдвое по сравнению со стандартным. Если утечек и порывов нет, а обогрев на каждом участке контура достигает нужной температуры, то монтаж выполнен правильно.
6. Завершением укладки теплого пола является настил полипропиленовой подложки и листов гипсоволокна в два слоя. Желательно, чтобы на листах была 2-сантиметровая фаска. Листы фиксируются между собой клеем ПВА, наносимым на фаску, а также закрепляются на основании при помощи саморезов.
7. Затем выполняется укладка основной подложки и на нее настилается напольное покрытие.

На самом деле укладка каждого слоя не вызывает трудностей. Помощь профессионала обязательно только при подключении к коллекторному шкафу всей системы подогрева, поскольку ошибок сантехника не допускает.

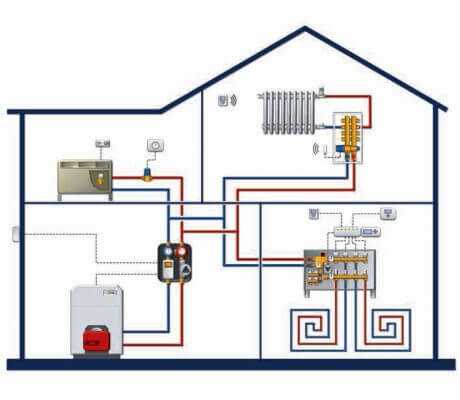

Автоматическое управление температурой в доме

В домах рачительных европейцев, системы отопления обязательно изначально проектируются, а затем сразу делаются с системой автоматического управления температурой в доме. Немец или поляк знают и понимают, что без автоматики невозможно обеспечить экономное расходование газа и приемлемый уровень теплового комфорта в доме.

В России, часто хозяева начинают осознавать необходимость автоматического управления температурой уже после того, как дом построен, система отопления уже смонтирована и работает, и начинают приходить счета на оплату газа.

Товары для дачи и сада

⇆

Оказывается, снаружи дома температура воздуха, направление и сила ветра постоянно меняются. Днем и ночью температура наружного воздуха даже в течении суток часто меняется на десяток градусов. Дом то продувает, то нет, переменчивый ветер. Непостоянное солнце, то нагревает дом, то нет. Теплопотери дома  постоянно скачут на разную величину. Чтобы не заморачиваться со всей этой чехардой по несколько раз в день, хозяин дома вручную устанавливает на котле температуру побольше, так, чтобы температура в доме была потеплее, с запасом. А в конце месяца с тоской смотрит на счет за газ и чешет репу.

Хозяин узнает, что для того, чтобы оснастить дом автоматическим управлением температурой, необходимо кое-что выбросить, заменить и переделать в системе отопления, а также установить дополнительное оборудование. А для этого придется опять сверлить, долбить, прокладывать. Что вся эта автоматика обошлась бы намного дешевле, если бы устанавливалась сразу, при строительстве дома.

В доме с сухим теплым полом необходимо иметь три системы автоматического управления температурой: теплым полом по температуре воздуха в помещении с ограничением температуры пола; радиаторами по температуре воздуха в помещении; котлом по температуре наружного воздуха .

Как известно, теплый пол может быть или «комфортным» или «отопительным».

«Комфортный» теплый пол немного подогревает поверхность и обеспечивает приятные ощущения при нахождении человека на полу. Основное поступление тепла в помещение обеспечивают радиаторы. Для комфортного теплого пола необходимо поддерживать постоянную, температуру теплоносителя.

«Отопительный» теплый пол, помимо комфорта, обеспечивает полноценное отопление помещения.

Сравнительно небольшая тепловая мощность сухого теплого пола делает его пригодным чаще всего только для комфортного отопления.

Датчик температуры воздуха в помещении находится в корпусе термостата.

В доме с комфортным сухим теплым полом для управления температурой необходимо иметь три системы автоматического управления.

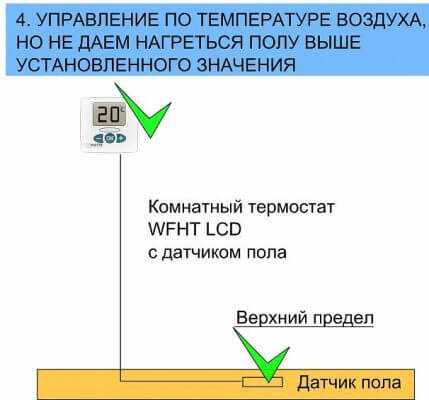

Одна система, регулирующая работу теплого пола, должна управляться по температуре воздуха в помещении до тех пор пока температура поверхности пола не достигнет комфортного уровня. То есть, в межсезонье дом будет отапливаться теплом теплого пола.

Если температуре пола достигла верхнего предела, а температура воздуха в помещениях снижается, то вступает в действие автоматическая система управления радиаторами. Радиаторы будут догревать воздух в помещении, добавлять свое тепло к тому теплу, которое будет постоянно поступать от теплого пола.

Режим нагрева теплоносителя котлом должен регулироваться еще одной автоматической системой, реагирующей на температуру наружного воздуха.

Учитывая то, что система теплых полов обладает высокой инерционностью (медленно нагревается и медленно остывает) для управления ее работой рекомендуется использовать погодную автоматику. Тогда температура теплоносителя, подаваемого в систему, будет адаптирована к наружной температуре. Благодаря этому вместе с изменением наружной температуры меняется температура теплоносителя, циркулирующего в полу.

При регулировке с помощью комнатного термостата температура теплоносителя в системе не будет изменяться до момента, пока она не начнет повышаться в помещении (из-за потепления на улице). Только после этого температура теплоносителя начнет снижаться, но из — за инерционности системы в помещении уже станет жарко (т. е. нерациональное расходование энергии).

Поэтому, чтобы отопление дома было экономичным, в системе теплых полов нужно использовать для ее управления погодный регулятор.

Для регулирования температуры теплого пола необходимо выбрать и установить коллектор, оснащенный сервоприводами на регулирующих вентилях.

Сервопривод, это устройство, которое при подаче на него электрического тока от термостата воздействует на вентиль, открывает или закрывает его. Сервопривод работает как выключатель, полностью открывая или закрывая вентиль. Температура поверхности теплого пола будет поддерживаться с точностью +/- 0,5 — 1 оС.

Почему без стяжки?

Обязательное отсутствие верхнего защитного слоя цемента может быть обусловлено несколькими причинами. Самая распространенная – дополнительная масса может привести к деформации чернового пола или изменению его геометрических размеров. Чаще всего это касается деревянных покрытий, которые не рассчитаны на такие нагрузки.

Еще одним фактором является желание минимизировать тепловые потери при нагреве воздуха в помещении. Даже небольшой слой цемента в 3-5 см существенно уменьшает теплоотдачу на 5-10%. Также следует учитывать материал покрытия, который напрямую влияет на возможность не заливать бетонную стяжку. В первую очередь это касается монтажа керамической плитки. Если выбрать соответствующий клей для теплых полов, то его прослойка будет надежной защитой нагревательных элементов.

Совет
Также можно поверх теплого пола сделать дополнительную щитовую конструкцию, которая обеспечит защиту кабелей (труб). Обычно для этого применяют листы ДВП или ДСП, которые предварительно обрабатывают антигрибковыми составами. Лучше всего использовать специальные покрытия, на которые впоследствии можно постелить линолеум , ковролин или паркет.

Подытожив, можно сказать, монтаж теплого пола без стяжки выполняют в следующих случаях:

1. Дополнительная нагрузка приведет к повреждению или деформации несущих балок (деревянный настил).
2. Требуется максимальная теплоотдача нагревательных элементов.
3. Поверх системы будет нанесен слой специального плиточного клея или досок.
4. Уменьшение общей высоты в комнате должно быть минимальным.

Теплый электрический пол в деревянном доме

Стремление к экологически чистым технологиям вынуждает людей переселяться в деревянные дома. Однако, такой путь имеет свои нюансы и не так прост, как кажется на первый взгляд. Например, классическое отопление с помощью газа или пара не всегда будет уместно в этих строениях. Многие владельцы срубов пытаются смонтировать для себя теплый электрический пол в деревянном доме.

В разных планировках имеются различные варианты решения данной задачи. Есть способы, подразумевающие наличие бетонной стяжки, а есть безбетонная укладка. На каком из вариантов остановиться, это решает каждый собственник жилья для себя сам. Мы же в свою очередь, расскажем, какие существуют варианты и как правильно их монтировать.

1. Предпочтительные варианты
2. Компоновка деревянных полов
3. Применение электрических систем
4. Технические требования к монтажу
5. Монтаж с бетонной стяжкой
6. Монтаж без стяжки

Работа с электрическим теплым полом

Укладка электрического теплого пола подразумевает внимательное проведение работ по электромонтажу с соблюдением инструкций от производителя. Энергокабель должен быть идеально изолирован, поскольку высок риск воспламенения при допущении ошибок.

Если при укладке используются элементы, проводящие электрический ток, то важно, чтобы мощность системы была не более 130 ватт на квадратный метр. Если же кабель прокладывается по деревянным конструкциям, то на этих участках его мощность не должна быть боле 17 ватт на метр.. Кабель и маты не укладываются под предметами мебели, бытовой техникой и в местах с повышенной проходимостью

Максимальная температура нагревательных элементов не должна превышать 45 градусов по Цельсию. Укладка производится на заранее подготовленное основание без значительных дефектов и неровностей.

Кабель и маты не укладываются под предметами мебели, бытовой техникой и в местах с повышенной проходимостью. Максимальная температура нагревательных элементов не должна превышать 45 градусов по Цельсию. Укладка производится на заранее подготовленное основание без значительных дефектов и неровностей.

Выполняются работы в такой последовательности:

Черновое основание очищается от пыли, грязи и мусора. Различные щели, дыры и полости заделываются составами для древесины. Ни в коем случае нельзя применять монтажную пену, поскольку она является пожароопасным материалом не совместимым с системами подогрева.
Поверх основания укладываются деревянные бруски 5х5 сантиметров, интервал между которыми должен быть в пределах 0,4-0,5 метра. Можно использовать бруски с меньшими пропорциями, но помнить о том, что зазор между нагревательным элементом и покрытием пола должен составлять от 3 сантиметров. Фиксируются бруски саморезами.
Между брусками укладывается утеплитель с отражающей поверхностью, направленной в сторону помещения. Это позволит направлять выделяемые потоки тепловой энергии в комнату и не даст образоваться значительным теплопотерям. Желательно делать заступ на бруски. Предпочтение отдает различным материалам с фольгированным слоем.

Сверху на слой утеплителя укладывается армирующая сетка с площадью ячейки в 1 квадратный сантиметр. В тех местах, где кабель будет проходить через деревянные бруски, необходимо выпиливать пазы, изолируемые фольгой или металлическими пластинами. Глубина паза должна быть такой, чтобы кабель располагался на уровне утеплителя.
Укладывается кабель с шагом в 10-15 сантиметров. Расстояние от него до брусков должно составлять около 10 сантиметров. На армирующей сетке его фиксация производится при помощи пластиковых креплений (хомутов).
По завершению укладки оголенные концы кабеля выводятся на поверхность и подключаются к блоку термостата, который должен быть предварительно установлен в гофрированной трубке на расстоянии в 0,5-0,7 метра от стены между витками энергокабеля.
Подключать систему подогрева к термостату необходимо с абсолютным соблюдением всех инструкций

При укладке важно учесть общую мощность кабеля с упором на площадь его сечения. По завершению подключения производится тестирование системы
Особое внимание стоит уделить тем участкам, где кабель располагается поверх древесины, чтобы устранить риск возгорания.
Завершающим этапом работ является создание чистового пола и укладка основного покрытия.

Итог

В статье представлена подробная информация о монтаже систем теплого пола в деревянном доме. Если соблюдать все инструкции и не делать ошибок, то эффективность, надежность и безопасность подогрева полов будут на высочайшем уровне.

Если у владельца существуют сомнения по поводу своей компетентности при проведении сантехнических или электромонтажных работ, то лучше не рисковать и обратиться за помощью к профессионалам. Специалисты из строительных компаний возьмут на себя ответственность за все этапы работ – от покупки необходимых материалов до монтажа теплого пола, его тестирования и введения в эксплуатацию.

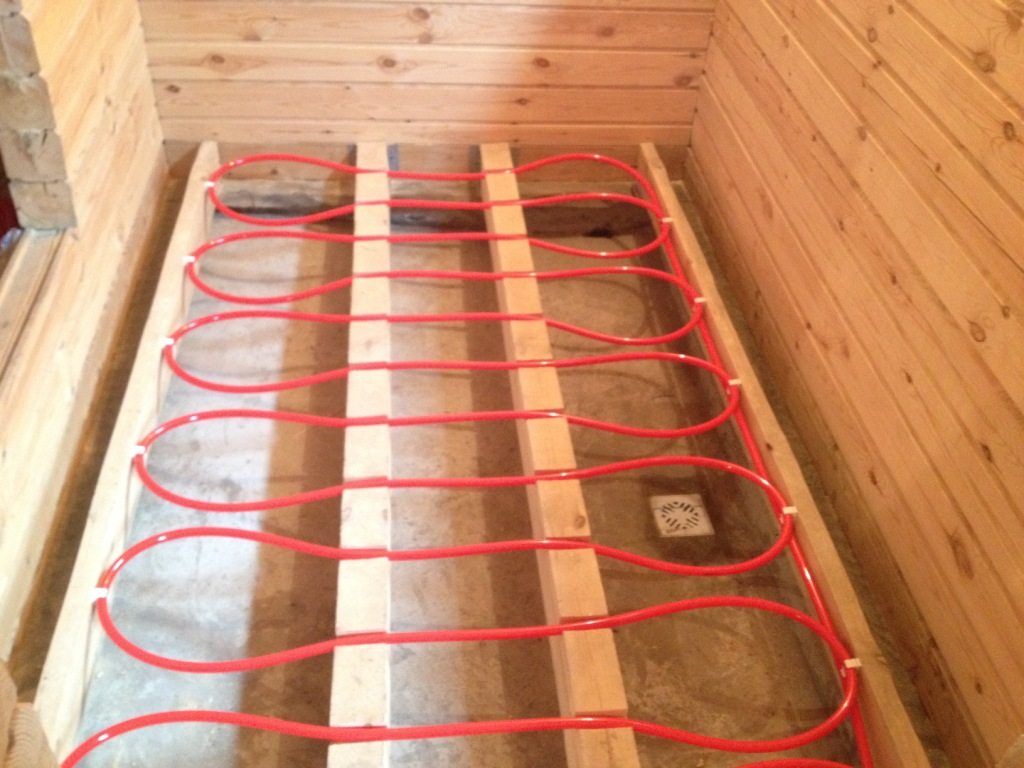

Как сделать теплый пол по деревянным лагам своими руками

На сегодняшний день имеется устойчивая тенденция к осовремениванию оснастки каждого жилища, потому владельцы стремятся к повышению производительности различных функциональных частей и увеличению свободного пространства в своем доме. В статье речь пойдет о том, как заменить в частном доме привычный отопительный контур на водяной теплый пол по деревянным лагам, выполнив все работы самостоятельно.

Можно сделать электрические тёплые полы в деревянном доме без бетонной стяжки. Рассмотрим два способа:

• на сплошной деревянный пол;
• на лаги.

Первый метод проще, но практически не пригоден для кабельных типов полов, так как имеет внушительную толщину. Такой способ подходит для инфракрасных плёночных систем.

Инфракрасная плёнка — самый легкий вариант сделать тёплые полы в деревянном доме, так как процесс не займёт много времени и конструкция не заберёт полезную площадь, ведь толщина «пирога» небольшая.

Начинать работы по обустройству в частном доме инфракрасных тёплых полов без стяжки своими руками, следует с составления плана размещения плёнки и расположения терморегулятора.

Сам процесс сооружения «пирога» тёплого пола «сухим» способом выглядит так:

1. Подготавливается деревянное основание — оно должно быть ровным, без трещин. Для этого, на черновой пол стелется фанера или ДСП, и фиксируется на саморезы.

Укладывается слой тепло материала, его толщина должна быть не менее 4 мм. Кладётся встык друг к другу, и крепится степлером к основе, а стыки проклеиваются скотчем.

Подготавливается и раскладывается плёнка. Изделие нарезается нужной длины, резать плёнку можно только по специальным линиям. Нарезанные полотна укладываются на пол согласно схеме, медными полосами вниз, и фиксируются на скотч.

Устанавливаются контактные клипсы на медные шины, и подсоединяются провода. Каждая секция подключается отдельно, поэтому при выходе из строя одной, вся система продолжает функционировать. Чтобы контакт получился прочный, необходимо сжать его плоскогубцами.

• Монтируется температурный датчик, он закрепляется скотчем снизу плёнки, на чёрной полосе. Сам прибор и провода от него, идущие к терморегулятору, следует расположить в подготовленных пазах.
• Подсоединяются провода от датчика и плёнки к установленному на стене терморегулятору, который подключён к источнику питания.

Укладывается полиэтиленовая плёнка поверх нагревательных элементов, она служит в качестве гидроизоляционного слоя.

Стелется финальное покрытие на фанерную подложку, которая предварительно уложена поверх плёнки.

Инфракрасный пол, установленный без стяжки на деревянные перекрытия готов к эксплуатации.

Сооружение электрического кабельного пола на лаги проще, чем водяного контура данным способом, так как для кабеля не требуются глубокие каналы. Начинать следует с определения места, схемы и шага прокладки кабеля.

Последовательность работ по установке кабельной системы без стяжки:

1. Основание. Его необходимо осмотреть для выявления неровностей и повреждений, которые следует устранить.

Лаги. Они крепятся к черновому полу на саморезы. На участках, где провод будет пересекаться с лагами, требуется сделать пазы для прокладки кабеля.

Термоизоляция. В качестве неё используется фольга, которая прокладывается между брусками и в пропиленные пазы. Фольга, помимо теплоизолирующих свойств, отражает тепло идущее от устройства.

• Оцинкованная сетка. Кладётся следующим слоем, стандартный размер ячеек 40 на 40 или 50 на 50. К сетке будет фиксироваться нагревательный элемент.
• Кабель. Провод укладывается в соответствии с разработанной схеме. Фиксируется к сетке при помощи хомутов, а к лагам — на монтажную плёнку.

Подключение пола. На стене, согласно составленного плана, монтируется терморегулятор. Термодатчик помещается в гофру, располагается между проводами, и подключается к терморегулятору.

• Настил. Он служит в качестве подложки для напольного покрытия. Для этих целей используется листы фанеры. Между ней и нагревательными элементами должен быть зазор 10 мм.
• Финишное покрытие. Укладывается выбранное изделие поверх фанеры.

Кроме того, стоит заметить, что не следует чрезмерно экономить при выборе материала, ведь некачественные комплектующие быстро выйдут из строя, и потребуются дополнительные вложения для демонтажа пола и устранения неполадок.
