Технология монтажа точечного светильника в натяжных потолках

Монтаж люстры

Чаще всего люстра к натяжному потолку крепится при помощи специального крюка. Данный крюк крепится в толще бетонного потолка и проверяется на предмет надежности подвешиванием на него специального груза. Дальнейшие действия выглядят так же, как и в случае со светильниками – прокладывается проводка, устанавливается потолок, в его полотне вырезается отверстие, и в него устанавливается термоизоляционное кольцо.

На потолочной планке, к которой крепится полотно натяжного потолка, нужно отметить центральную точку установки люстры. В профиле крепится нитка, натянутая вдоль центральной точки. Измерив чашку люстры и длину потолочного крепления, можно отпиливать брус, итоговая длина которого должна немного превышать длину чашки.

Измерив расстояние от чернового потолка до шнурка, нужно установить брус таким образом, чтобы он точно совпадал с ниткой. Когда все работы с самим потолком будут завершены, можно будет вырезать отверстие в нужном участке полотна, приклеить термокольцо и смонтировать люстру.

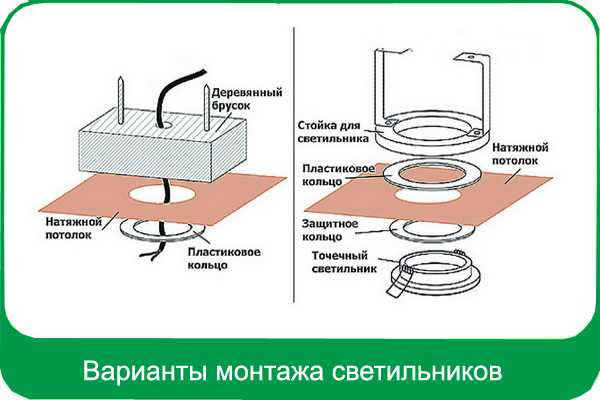

Схема установки

Для того чтобы соединить такой профиль с поверхностью, сначала нужно произвести все необходимые подготовительные работы. Для этого поверхность потолка полностью очищают и грунтуют. А также нужно будет сделать выравнивание стеновой части по всему периметру.

После этого на поверхности делают разметку ниши под конструкцию и подводку линий светодиодной установки. Затем следует подготовить сам профиль. Сначала делают запил и выравнивание углов, позже выполняют зачистку срезов и подготовку отверстий для монтажа. Для этого можно использовать шуруповерт и сверло соответствующего диаметра.

Установку алюминиевого профиля производят с противоположных углов и постепенно продвигаются по всему периметру покрытия. При этом делают соединение со стеной при помощи дюбелей.

На данном этапе также проводится установка светодиодной ленты в специально предусмотренный паз профиля. При этом дополнительная фиксация на строительный клей или клипсы не потребуется, потому что лента будет прочно и плотно соединяться с самими профилем, после чего все это защелкивается.

В процессе такого монтажа необходимо следить за ровностью всех стыков. А также при проведении установки может возникнуть потребность в стыковке парящего профиля с обычным. В этом случае нужно следить за общим оформлением – конструкция должна в любом случае выглядеть эстетично.Предварительно можно собрать небольшой шаблон из отрезков профилей, чтобы наглядно убедиться в этом. Надежное соединение можно сделать, используя строительный клей, а также любой мелкий крепеж.

Источники света в интерьере

Прежде, чем приступить к монтажу освещения, стоит определиться с формой будущего потолка. Так, в небольшой комнате органично будет смотреться одноярусная система. Для просторных и объемных помещений выбирать следует многоярусную конструкцию. Также не следует забывать, что установка потолка из нескольких ступеней отнимет у комнаты примерно 10-20 см высоты.

Необходимо учитывать следующие моменты:

Откажитесь от крупногабаритных люстр, свисающих с потолка. Лучше купите небольшие компактные плоские светильники и аккуратные люстры.
Если от прибора свет идет вниз, это увеличит высоту помещения. Такого же эффекта удастся достигнуть за счет темного центра потолка и светодиодной ленты по периметру помещения.
Если комнату нужно удлинить, на одной из стен разместите лампу холодного спектра.
Не бойтесь экспериментировать с точечным освещением. Такие элементы идеально впишутся в многоуровневую конструкцию из натяжных или подвесных потолков.
Встроенными яркими источниками света получится визуально поднять низкие потолки в комнате

Причем с интенсивностью света увеличивается высота помещения
Уместно использовать другие элементы интерьера, отвлекающие от небольших размеров комнаты: интересные торшеры и светильники, настенные бра, оригинальные дизайны напольного покрытия, необычную фактуру стен и пр.
Очень важно, чтобы все приборы искусственного света были исполнены в едином стиле, хорошо вписывались в интерьер.
При наличии финансовых ресурсов обратите внимание на подвесные потолки, включающие витражи с подсветкой. Форма, фактура и цвет стекла могут быть любыми
Такие потолки всегда подчеркивают стилистику помещения, делают потолок легким и воздушным.

• Игра теней. При таком подходе в комнате устанавливаются затейливые элементы декора. Световые потоки, ниспадающие на них от приборов, создают интересные теневые формы.
• Подсветка. Ее применяют для выделения предметов интерьера – гардероба, ниши, рабочего стола, или архитектурных элементов – лепнины, колонн, скульптур, картин.

Капризная штучка

Натяжные потолки со светодиодной лентой очень привлекательны и желанны. Но весьма требовательны к условиям эксплуатации. А у мастера-установщика должны быть золотые руки — малейшая неточность очень скоро даст о себе знать. Дело тонкое и щепетильное.

Необходимо собрать побольше информации, потому что важен буквально каждый шаг — от покупки до подключения. Лучше изначально ознакомиться с возможными проблемами, чем потом ломать голову в поисках решений по демонтажу. Вот, к примеру.

Клейкая сторона со временем ослабевает, и в итоге вообще может отвалиться. Если она изначально слабая, то лучше сразу усилить крепление двусторонним скотчем.

И качественные светодиоды теряют свои качества, но спустя 5-10 лет. А вот ускорить этот процесс может перегрев. Если не соблюдается режим работы, то нагреваться светодиоды могут до 80 градусов и более. Этому может способствовать и отсутствие воздухопроницаемости в случае установки за полотном.

Чтобы не допустить перегрев, необходимо выдержать 3 см от кристаллов до полотна.

Перегибать нежное тело можно только в специально обозначенных местах, дабы не нарушить схему соединения. А влагозащищенные  материалы при разрезании требуют обязательной герметизации.

Блоков питания, в зависимости от потребляемой мощности, может быть несколько

Важно, чтобы она на 25 % превышала мощность всех подключенных к ней лент

Надо определить место дислокации приборов. Ведь в мощных блоках устанавливаются вентиляторы, шум от которых со временем всё больше нарастает и негативно сказывается на самочувствии.

Для изменения цвета нужен будет ещё контроллер. Указанные агрегаты имеют гораздо меньший срок эксплуатации, поэтому благоразумным будет разместить их в легко доступном месте.

Правильное соединение схем — залог бесперебойной работы подсветки. Сделав небольшой анализ, можно определиться со способом её установки.

Способ крепления: монтаж на крюк

Крюк традиционно располагается по центру комнаты, но его не сложно вкрутить в любом другом месте. Монтаж на крюк считается наиболее простым в исполнении и надежным способом крепить люстру к натяжному потолку, если он уже натянут. Работа займет максимум полчаса, так как закладная площадка здесь не нужна; понадобится лишь термокольцо нужного диаметра, клей, маркер и нож.

Потолочный крюк (анкерный)

Фиксация на крюк выполняется двумя способами:

• Если люстра легкая, достаточно стандартного металлического крюка с резьбой. Для бетонных потолков необходим пластиковый дюбель соответствующего размера.
• Если светильник тяжелый, понадобится анкерный болт. Чтобы он надежно закрепился в бетонном основании, берут изделие диаметром от 10 мм.

Важно понимать, что такой метод подходит только для осветительных приборов, снабженных декоративным колпаком, маскирующим монтажные детали. Также надо проследить, чтобы крюк не доходил до натяжной поверхности на 3-4 мм

В таком случае колпак после установки не оставит зазора.

Крепление на крюк представляет собой процедуру из следующих несложных действий:

После того, как потолок натянут, определяют, где под ним находится крюк и отмечают место карандашом.
Наклеивают пластиковое кольцо, предварительно отцентрировав его по метке.
После высыхания клея внутри кольца осторожно вырезают материал и цепляют крюк.
Если крюк короткий, его удлиняют, используя цепь с крючком (его легко изготовить, согнув кусок толстой проволоки в букву S).
Через отверстие выводят провода.

Провода выводятся наружу

• Светильник подвешивают на крюк, подсоединяют к проводке.
• Декоративный колпак сдвигают вверх, вплотную к натянутой ткани.

Особенности спотов

Споты представляют собой автономные приборы освещения, которые подходят для установки на поверхность потолка и стен. Конструкция изделий данного типа состоит из основания, шарнирного кронштейна и светильника. Основная специфика спотов – это наличие подвижного кронштейна: это дает возможность менять направления света в зависимости от потребности. Свое название изделия данного типа получили от английского «спот» – что значит «пятно, точка». Действительно, светильники испускают концентрированный, а не рассеянный свет, позволяющий подсвечивать определенные направления или предметы.

Наряду с подвижными кронштейнами, в конструкции приборов иногда присутствуют встроенные диммеры: речь идет о регуляторах мощности и яркости освещения. Благодаря этому открывается возможность экономить электрическую энергии, подавая ее в необходимых для данного времени суток или потребностей объемах. К примеру, во время чтения или домашней работы мощность луча можно увеличивать, а в другое время – уменьшать.

Монтаж багета

С чего начинается работа? Первым делом требуется найти самую низкую точку на потолке с учетом наличия воздуховодов, кабельных каналов, распредкоробок и т.п.

Далее
по периметру стены вымеряете и засверливаете стеновой профиль, на который и
будет натягиваться основное полотно.

На
поворотах и углах аккуратно надрезаете его и формируете соответствующие
заготовки по размерам и геометрии своей комнаты.

Прикладываете профиль к стенке и предварительно закрепляете его на малярный скотч. Проверяете горизонт по лазерному уровню, просверливаете отверстия под дюбеля.

Забиваете их и прикручиваете по периметру багет.

После
всех этих работ в обычной ситуации можно было бы натягивать полотно. Но не
забываем, что у нас посреди потолка будут световые линии.

Поэтому
под них нужно подготовить соответствующий профиль и по необходимости закладные.

Особенности монтажа

При внутреннем расположении осветительных приборов, галогенные лампы потребляют около 6-7 см расстояния между полотном и черновым потолком. А в случае с традиционными лампами накаливания это расстояние увеличивается до 9-12 см. Наружные светильники можно устанавливать на расстоянии не менее 15 см от натяжного потолка, а рекомендованные значения колеблются в пределах от 20 до 40 см.

Монтаж светильников на натяжной потолок должен выполняться так, чтобы потолок и светильник не имели точек соприкосновения. Между краем осветительного прибора и полотном всегда имеется определенный зазор – если не соблюдать это правило, то полотно может продавиться. Максимально допустимый диаметр отверстия для светильника составляет 15 см. Чтобы возможностей использования освещения было больше, рекомендуется укомплектовать систему диммерами, позволяющими регулировать интенсивность работы светильников.

Выбирая светильники для помещений с повышенной влажностью (например, для кухни, ванной или бассейна), нужно подбирать изделия, имеющие высокие показатели защиты от влаги и пыли

Согласно европейским стандартам, такие устройства маркируются символами «IP65» – стоит всегда обращать внимание на эти обозначения.. Галогенные лампы светильников можно подключать к сети 220 В или же питать их от 12 В

В последнем случае придется использовать трансформатор, мощность которого превышает суммарную мощность подключенных к нему лампочек. Для большей надежности стоит использовать несколько трансформаторов мощностью около 60 Вт.

Галогенные лампы светильников можно подключать к сети 220 В или же питать их от 12 В. В последнем случае придется использовать трансформатор, мощность которого превышает суммарную мощность подключенных к нему лампочек. Для большей надежности стоит использовать несколько трансформаторов мощностью около 60 Вт.

Предварительная подготовка базовой поверхности

Не имеет особого значения, сами вы будете устанавливать натяжной потолок или воспользуетесь услугами мастеров, будет ли монтаж завершающим этапом грандиозного ремонта или вы хотите обновить потолок только одной комнаты — к подготовке необходимо подойти со всей ответственностью.

Предварительная подготовка потолка заключается в оценке состояния помещения — в целом и базовой поверхности — в частности. Также следует определиться с приобретением дополнительных материалов и проверить наличие необходимых инструментов и приспособлений.

Для начала определите общую влажность комнаты, — если она повышенная, рекомендуем усовершенствовать вентиляцию и улучшить гидроизоляцию. Проверьте материал стен — мягкий и/или рыхлый не позволит надежно закрепить профиль каркаса по периметру для придания потолку упругости и достаточного натяжения. Убедитесь, что вам не требуется дополнительная электропроводка или другие инженерные коммуникации.

Помимо всего прочего, необходимо удалить из помещения крупногабаритную мебель, демонтировать осветительные приборы, карнизы и т.п. Инженерные коммуникации (электрические провода, трубы) необходимо прижать к поверхности как можно плотнее. Также рекомендуем защитить напольное покрытие, если, конечно, в ближайшее время вы не планируете его менять. Его можно накрыть старой тканью, картоном и т.п.

https://youtube.com/watch?v=wXv7GVGi63Q

Важно: потолочная конструкция монтируется после завершения в помещении всех отделочных работ. Главное, чтобы все «грязные» и пыльные работы были завершены, а температура в комнате была не ниже +10 0С

Выбор количества светильников

Источники света выбирают однотипными. Расстояние между ними устанавливается из расчета, что каждый из них освещает площадь 1,5-2 м2.

Для разных помещений нужна своя освещенность, которая для ламп накаливания составляет:

• яркая – 20 Вт/м2 (гостиная, детская);
• средняя – 15-18 Вт/м2 (кухня);
• приглушенная – 10-15 Вт/м2 (спальня, прихожая).

В гостиной площадью 25 м2 нужна мощность 25 м2∙20 Вт/м2 = 500 Вт (8 ламп мощностью по 60 Вт). Если применять галогенные лампы, дающие в 1,5 раза больший световой поток, на такую комнату потребуется мощность 330 Вт (9 ламп мощностью по 36 Вт). Люминесцентных ламп по мощности требуется в 5 раз меньше, а светодиодных – в 10 раз. Если используются люстры для основного освещения, количество ламп подсветки будет меньше.

Слишком много источников света портит внешний вид потолка, а также полотно может деформироваться от перегрева. Дизайн натяжного потолка можно улучшить, если применить танцующие светильники в его обрамлении, у которых потоки света периодически направляются в разные стороны.

Установка светильников точечного типа: позитив и негатив

Монтаж точечных светильников имеет ряд преимуществ:

1. Удобство освещения. При необходимости удается подсветить конкретную часть комнаты, что при зонировании очень полезно.

2. Гарантия равномерности в освещении. Компактность устройства позволяет установить его в любой части помещения.

Это значит, что неосвещенных зон в комнате больше не остается.

Многие считают, что установка люстры с большим числом ламп гарантированно решает вопрос освещения.

Но это не так.

Даже самый мощный источник света может не справиться с освещением отдаленных участков.

Кроме этого, всегда остается проблема с появлением собственной тени в определенном углу.

3. Экономичность. Одно из главных преимуществ точечных светильников является минимальное потребление энергии. В итоге счет за свет будет ниже.

4. Компактность точечных светильников позволяет с успехом экономить пространство. Благодаря этому удается организовать даже самый замысловатый дизайн.

5. Свет рассеивается под углом в 30-40 градусов. Благодаря этому удается качественно осветить объекты, которые находятся на полу. Такая особенность полезна при организации рабочего места, где необходимо качественное освещение.

6. Большой ресурс. В среднем точечные светильники способны прослужить дольше, чем привычная люстра.

7. Минимальный риск. Большая часть таких источников света питается напряжением 12 Вольт, что повышает уровень безопасности точечной системы, а также экономит деньги хозяина. Кроме этого, в точечные устройства могут устанавливаться любые виды ламп (даже светодиодные).

8. Широкий ассортимент цветов. Благодаря многообразию светильников, удается создать интерьер своей мечты.

9. Доступная цена. Если сравнивать с затратами на покупку той же люстры, то компактные источники света более выгодны.

Минусы:

1. Высокие требования к знаниям на этапе проектирования. Чтобы грамотно построить освещение с применением точечных светильников, стоит учесть ряд факторов — правила подведения проводки, особенности применения блока питания, нюансы монтажа и так далее. С такой работой новичку без навыков не справиться.

2. Многие точечные светильники требуют определенного пространства для монтажа, что недопустимо для помещений с низкими потолками.

3. Такие изделия находятся слишком близко от натяжного полотна. Это создает определенные риски перегрева и повреждения поверхности.

Разметка потолка под закладные

Необходимо отметить все точки, где будут располагаться детали:

• точечные и подвесные светильники, бытовая техника;
• скрытые карнизы и гардины;
• шкафы-купе;
• вытяжки и другое.

Нужно предусмотреть все заранее, т.к. после монтажа потолочного покрытия что-либо добавить или исправить будет невозможно.

Разметка закладных

Разметку проводить ярким маркером или мягким карандашом. Если предполагается установить много светильников, разметку удобнее провести на полу. Точки отмечают на клейкой ленте, при необходимости можно откорректировать их положение. На черновой, а затем чистовой потолок их переносят с помощью лазерного нивелира.

Разметка закладных: производится на полу, а затем при помощи нивелира перерисовывается на потолок

Плавные и округлые линии можно разметить малярным шнуром и рулеткой или лекалом. Иногда для рисования дуги используют пластиковый багет, он хорошо гнется.

Люстру обычно располагают посредине комнаты, точечные светильники можно разместить по прямой или дугообразной линии. Осветительные приборы не должны отстоять от стены ближе, чем на 40 см.

Перед установкой закладных монтируют всю электропроводку в гофрированных каналах и коробах или на хомутах.

Монтаж светильника в потолок

Далее нужно выровнять закладную. Захватываете ее пальцами и вытягиваете на перфоленте вниз так, чтобы она подошла вплотную к натяжному потолку, но при этом не давила на него.

Изначально закладные выставляются на уровне профиля. После натяжения полотна, наклейки колец и вырезания отверстий они выводятся на уровень с полотном (вытягиваются или вдавливаются).

Если вы сделаете закладную даже на 1-2мм выше уровня багета, то это не правильно. Полотно в зависимости от площади всегда провисает на 1-3см и соответственно, если закладная будет выше профиля, или на его уровне, светильник получится как бы вдавленным.

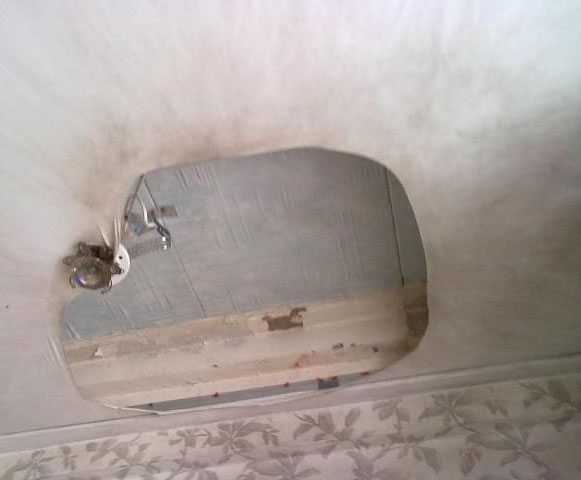

Может даже образоваться эффект набухания потолка из-за протечки воды у соседей сверху.

Это очень не красиво смотрится. Особенно на глянцевых потолках.

Для каждого вида лампочек рекомендуется разная высота опускания полотна от базового:

для GX-53 – 35-50мм

для E-27 – 100мм

для MR-16 — 60-70мм

для светильников с цоколем G9 — 40мм

Рекомендуемая мощность лампочек – не более 40Вт. Иначе можно легко повредить ПВХ пленку. В первую очередь это относится к галогенным моделям. Вот какие бывают последствия.

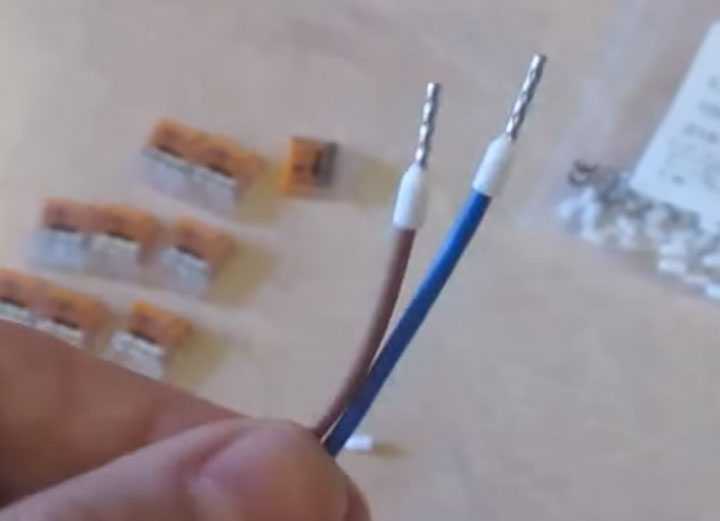

Далее выпускаете наружу провода питания и через клеммники Wago подключаете фазу и ноль к проводам вашего светильника.

Если проводка выполнена гибкими проводами с многопроволочными жилами, то для обеспечения надежного контакта их необходимо либо залудить, либо обжать наконечниками НШВИ.

Однако можно обойтись и без этого, достаточно воспользоваться клеммниками Ваго специальной серии №221, 222 (с флажками) , которые предназначены как для гибких, так и для многожильных проводов.

При трехжильном питающем кабеле, 3-ю жилу заземления нужно подключать на корпус светильника. Если он у вас пластиковый, а не металлический, то просто оставляете ее не задействованной.

Фиксация люстры

Люстру монтируют разными способами.

На крюк

Такой способ установки люстры используется чаще всего. Алгоритм работ будет следующим:

p, blockquote 18,0,0,0,0 —>

• крюк зафиксируйте на строительном основании, протестируйте его надежность с помощью подвешивания груза;
• проведите кабель;
• после установки проводки следует зафиксировать полотно на каркасе;
• выполните разметку, чтобы понять, в каком месте расположен крюк;
• клеем на полотне зафиксируйте термокольцо по центру разметки;
• прорежьте отверстие в материале.

После этого можно устанавливать люстру, подвесив прибор на крюк.

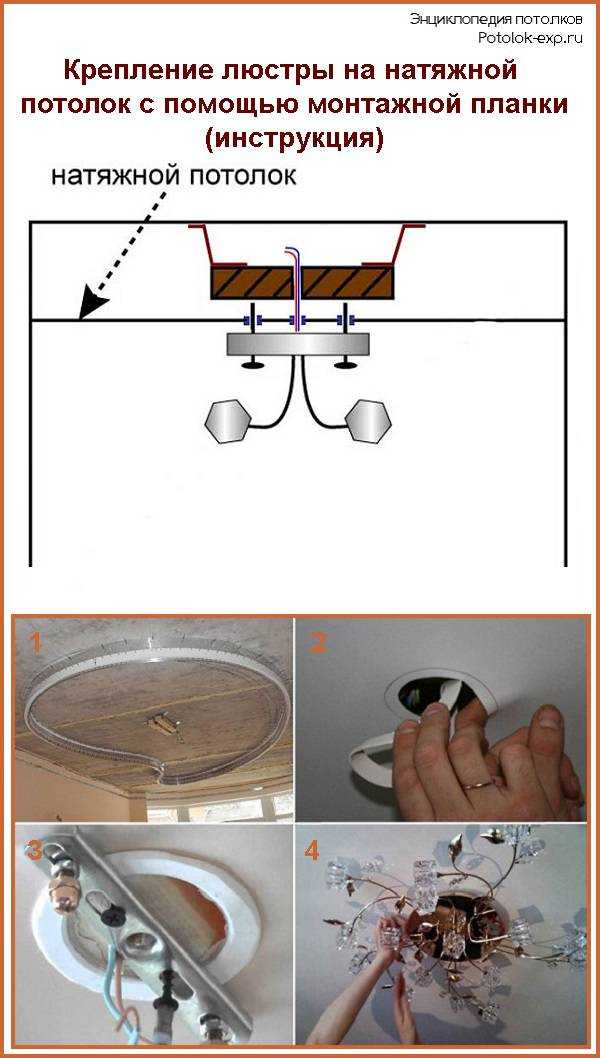

Использование планки

Еще один способ установки прибора на конструкции – с помощью потолочной планки. Для этого нужно придерживаться такой последовательности действий:

p, blockquote 21,0,0,0,0 —>

• определите место фиксации люстры;
• выполните замер длины планки и диаметра чаши устройства;
• сделайте деревянный брус соответствующих габаритов, при этом, чтобы осветительный прибор всегда был зафиксирован в одном положении и не качался, сделайте длину бруса немного больше, чем диаметр чаши люстры;
• закрепите брус;
• проложите электрические провода;
• установите материал конструкции на каркасе;
• поставьте отметку на пленке или ткани того места, где будет установлена люстра;
• с помощью клея на полотне зафиксируйте термокольцо по центру разметки;
• вырежьте центр термокольца для фиксации прибора;
• в центре установленного бруса зафиксируйте крепление, на котором монтируется осветительный прибор;
• установите люстру.

В этом случае следует придерживаться правил, как при установке люстры с помощью планки, но к брусу следует прикрепить фанеру. Ее диаметр должен быть немного больше, чем габариты чаши люстры.

Еще один вариант фиксации крупногабаритного прибора – крепеж фанеры на систему подвесов.

Особенности монтажа

При внутреннем расположении осветительных приборов, галогенные лампы потребляют около 6-7 см расстояния между полотном и черновым потолком. А в случае с традиционными лампами накаливания это расстояние увеличивается до 9-12 см. Наружные светильники можно устанавливать на расстоянии не менее 15 см от натяжного потолка, а рекомендованные значения колеблются в пределах от 20 до 40 см.

Монтаж светильников на натяжной потолок должен выполняться так, чтобы потолок и светильник не имели точек соприкосновения. Между краем осветительного прибора и полотном всегда имеется определенный зазор – если не соблюдать это правило, то полотно может продавиться. Максимально допустимый диаметр отверстия для светильника составляет 15 см. Чтобы возможностей использования освещения было больше, рекомендуется укомплектовать систему диммерами, позволяющими регулировать интенсивность работы светильников.

Выбирая светильники для помещений с повышенной влажностью (например, для кухни, ванной или бассейна), нужно подбирать изделия, имеющие высокие показатели защиты от влаги и пыли

Согласно европейским стандартам, такие устройства маркируются символами «IP65» – стоит всегда обращать внимание на эти обозначения

Галогенные лампы светильников можно подключать к сети 220 В или же питать их от 12 В. В последнем случае придется использовать трансформатор, мощность которого превышает суммарную мощность подключенных к нему лампочек. Для большей надежности стоит использовать несколько трансформаторов мощностью около 60 Вт.

Основа для крепежа люстры

Между бетонным или деревянным потолком и натяжным ПВХ материалом есть расстояние. Оно может быть разным, в зависимости от особенностей помещения. Если изначально потолки имеют дефект, но с помощью натяжной конструкции его легко исправить. Получается, что для закрепления люстры пустое пространство нужно чем-то заполнить, создать жесткую основу.

В продаже можно найти готовые основы для светильников с металлическими крепежами

Если расстояние большое, толстым бруском не обойтись, придется делать каркас. Место перфорации пленки при этом необходимо усилить прокладкой, она дополнительно защитит ПВХ от температурного воздействия светильника. Такие прокладки выполнены в форме колец, внутреннего и внешнего. Они скрываются за декоративным обрамлением проводки и совершенно не заметны.

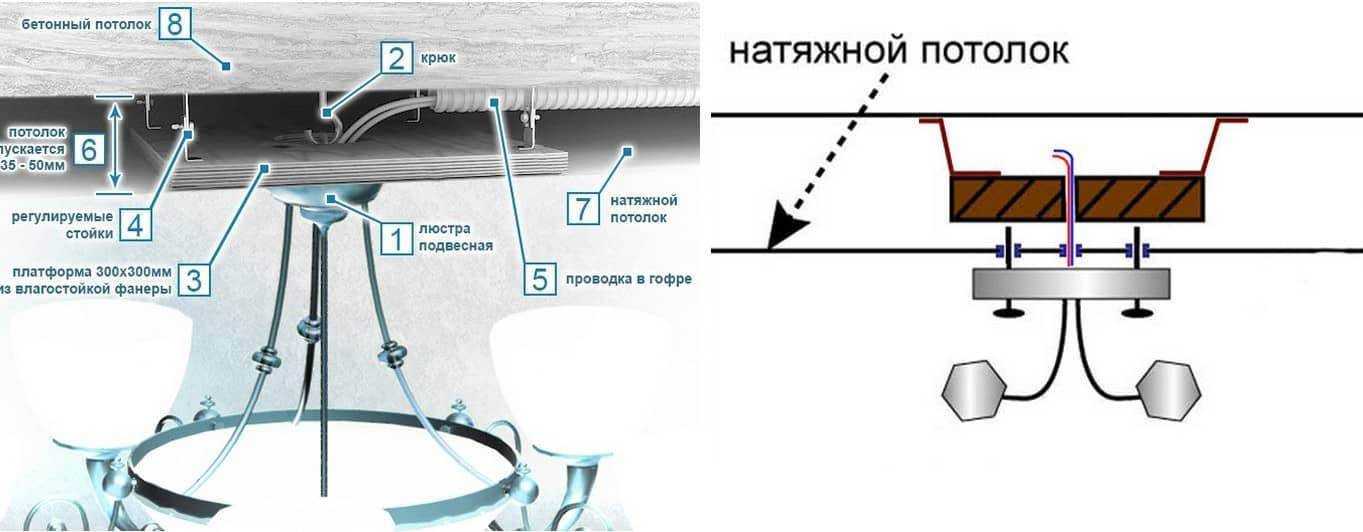

Схема установки люстры

Встраиваемые светильники

Можно ли совместить организованное с помощью встраиваемых светильников освещение и натяжные потолки?

Строго говоря, они предназначены для установки в подвесные конструкции. Для этого светильники снабжаются пружинными фиксаторами.

Установка выполняется в следующем порядке:

1. В потолке коронкой, электролобзиком или другим подручным инструментом выбирается отверстие с диаметром на 20 миллиметров меньше диаметра лицевой панели светильника;

Коронка поможет вырезать отверстие с минимальными затратами времени

2. Пружинные фиксаторы отгибаются к центру светильника;

Пружинный фиксатор

3. Затем тот вставляется в отверстие в потолке. Пружины возвращают фиксаторы в первоначальное положение и удерживают легкий (не больше 300 граммов) светильник в вырезе потолка.

Разумеется, для натяжного полотна такая инструкция непригодна.

Поэтому устройство освещения при натяжных потолках выглядит так:

До монтажа натяжного полотна на поверхности перекрытия крепятся площадки под светильники;

Устройство освещения в натяжных потолках: площадка под светильник закреплена на поверхности  перекрытия

• На этой же стадии выполняется разводка проводки. Как правило провода разводятся в изготовленной из ПВХ гофротрубе, которая крепится к перекрытию полиэтиленовыми хомутами;
• После того, как виниловая пленка натянута, в местах установки светильников на нее наклеиваются термокольца;
• Затем внутри термоколец вырезаются отверстия;

На фото — хорошо видно наклеенное на пленку термокольцо

• Площадки позиционируются таким образом, чтобы они находились непосредственно над пленкой, практически без зазора;
• Светильники подключаются к питанию через клеммные колодки и устанавливаются описанным выше способом.

Установленный в пленочный потолок софит

Выбор светильников

Пленочный потолок из легкоплавкого поливинилхлорида накладывает определенные ограничения на выбор встраиваемых светильников. Их мощность ограничена 40 ваттами для ламп накаливания и 35 ваттами для галогенных ламп с их более высокой температурой спирали.

Тонкая виниловая пленка не может похвастаться термостойкостью

Никаких ограничений по мощности нет только для современных светодиодных светильников. Именно они будут идеальным выбором для владельца натяжных потолков: эти источники света сочетают великолепную светоотдачу (до 120 люменов на ватт) с солидным сроком службы (30-50 тысяч часов непрерывной работы), представительным внешним видом и низким тепловыделением.

Встраиваемый led-светильник

Внешний драйвер светильника

Комбинированный потолок

Натяжное полотно может сочетаться со смонтированным по периметру комнаты гипсокартонным коробом, в который врезаются встроенные светильники. В этом случае снимается проблема ограничений по их мощности: ГКЛ стоек к умеренно высоким температурам. Кроме того, заметно упрощается монтаж: предварительное крепление площадок на перекрытие больше не нужно.

Галогенные светильники врезаны в окружающий натяжное полотно гипсокартонный короб

Исключение — схема освещения с центральной люстрой и софитами по периметру комнаты. В этом случае над пленочным потолком монтируется единственная площадка для крепления люстры.

Крепление центрального светильника

Схема электропроводки над натяжным потолком для точечных светильников

Обычно практикуются две схемы включения точечных светильников и, соответственно, два вида разводки — параллельная и звезда. Параллельная схема разводки электропроводки над натяжным потолком также именуется шлейфом и предусматривает параллельную стыковку всех светильников, с соединениями проводников в самом светильнике или рядом с ним.

Схема «звезда» представляет собой соединение проводников в одной точке, а прокладку до каждого светильника выполняют отдельным кабелем.

Выбор схемы включения электропроводки по идее должен базироваться на удобстве разводки и обслуживании всей схемы. Но при работе с точечными светильниками есть своя особенность – разное рабочее напряжение будущих светильников – 12 В или 220 В. Как известно, по закону Ома, при одинаковой мощности, напряжение и ток обратно пропорциональны. Говоря простым языком, маленький ток и большое напряжение в одном случае или большой ток и маленькое напряжение в другом.

Выбор провода для электропроводки над натяжным потолком

Перед тем, как покупать кабель для электропроводки за натяжным потолком нужно рассчитать нужное сечение проводников, которое напрямую зависит от количества и мощности устанавливаемых светильников. Например, мы планируем в одной комнате установить натяжной потолок с люстрой и подсветкой по периметру из восьми светильников. Обычно точечный встраиваемый светильник на натяжных потолках имеет мощность 35-50 Вт. Значит, суммарная максимально возможная мощность схемы из восьми светильников равна 400 Ватт.

Рассмотрим параллельную схему включения электропроводки. Если будут использоваться лампы под напряжение 220 В, то получим суммарный ток 400 Ватт/220В =1,8181 А. Значит, сечение провода для такой гирлянды должно быть примерно в 10 раз меньше – не менее 0,1818 кв. мм. При использовании 12-ти вольтовых ламп – получаем ток 400 Ватт/12В = 33,3333 А и соответственно сечение 3,33 кв. мм!

Но никто не прокладывает такой мощный кабель, обычно для осветительной проводки используют провод сечением 1,5 мм. Длительно допустимый ток из ПУЭ для медного проводника сечением 1,5 мм2 — 19А. Чтобы исправить положение нужно тонким кабелем доставить 220 В от осветительной коробки под потолок до трансформатора или, лучше, двух трансформаторов. А уже от каждого трансформатора толстым проводом по потолку соединять 12-ти вольтовые светильники. Также можно выполнить разводку под рабочее напряжение 220 В и малый ток, а на каждый светильник установить свой маломощный мини-трансформатор.

Рассмотрим схему соединения «звездой» в два этапа: от монтажной коробки до места соединения в «звезду», и от места соединения до каждого светильника.

Для напряжение 220В участок «коробка-звезда» имеет ток 400 Вт/ 220 В = 1,8181 А. Участок каждого из восьми светильников «звезда-светильник» работает при токе 50Вт / 220В = 0,2273 А. По результатам расчёта, на основе участка с максимальным током, сечение проводов должно быть более 0,18 кв. мм. Из стандартного ряда выпускаемых кабелей, двойным запасом, теоретически подходит провод сечением 0,5…0,75 кв. мм.

Для напряжения 12В участок «коробка-звезда» ток 400Вт / 12В = 33,33. Участок «звезда-светильник» работает при токе 50Вт / 12В = 4,1667 А, что как раз равно восьмой части общего тока. Для восьми участков «звезда-светильник» подойдёт кабель сечением не менее 0,5 кв.мм. Но что делать с участком «коробка-звезда»? Строго говоря, в осветительной коробке присутствует напряжение 220В. Лишь после трансформатора мы имеем дело с 12В и мощным током. Решение находится на поверхности: довести тонким проводом 220В от коробки до трансформатора под потолком, а после него, из места соединения, разводить 12В толстыми проводами до каждого светильника. А можно, аналогично параллельному соединению, всё развести тонким проводом под 220В, а уже на каждый светильник установить мини-трансформатор или использовать светильник со встроенным трансформатором.

Из всего вышесказанного следует однозначный вывод. Перед тем как браться за разводку электропроводки над натяжным потолком, необходимо точно знать какие светильники будут использованы. Рассмотренный случай несколько гипертрофирован и служит иллюстрацией проблемы, с которой можно столкнуться при проектировании электропроводки для точечных светильников.

Для осветительной электропроводки в подавляющем большинстве случаев используется кабель с сечением жил 1,5 кв. мм типа ВВГнг или многожильный провод суммарным сечением 0,75 кв. мм. типа ПВС. Если вы располагаете этими двумя инструментами, то сможете оценить токовую загрузку схемы и определить место, где нужно поставить один или несколько трансформаторов.

Заключение и резюме

Изучив приведенные выше материалы о том, как устанавливать лампы в натяжной потолок, работы можно выполнить самостоятельно до выезда на квартиру фирмы-установщика потолка. Главное придерживаться определенного порядка работ:

1. составить схему расположения точечных источников света и люстры, проложить трассы прохождения силовых кабелей;
2. перенести чертеж на перекрытие потолка;
3. провести и закрепить электропровода;
4. смонтировать, а затем прикрепить к перекрытию потолка платформы;
5. по натянутому потолку нанести схему крепления светильников;
6. под платформами приклеить к пленке или полиэстеру термокольца, прорезать в них отверстия;
7. подсоединить светильники к силовым кабелям.

Для люстры процесс проще:

1. закрепить крюк на потолке;
2. приклеить к натянутой пленке термокольцо и вырезать в нем отверстие;
3. соединить провода люстры с подведенными проводами через клеммный блок;
4. повесить люстру на крюк и закрыть отверстие в потолке декоративным колпаком.
