Вентиляция в бане своими руками

Особенности конструкции

Свое название система вентиляции басту получила от шведского слова «bastu» или сауна.

В основе ее функционирования комбинированная схема, обеспечивающая обновление воздуха в следующих местах помещения:

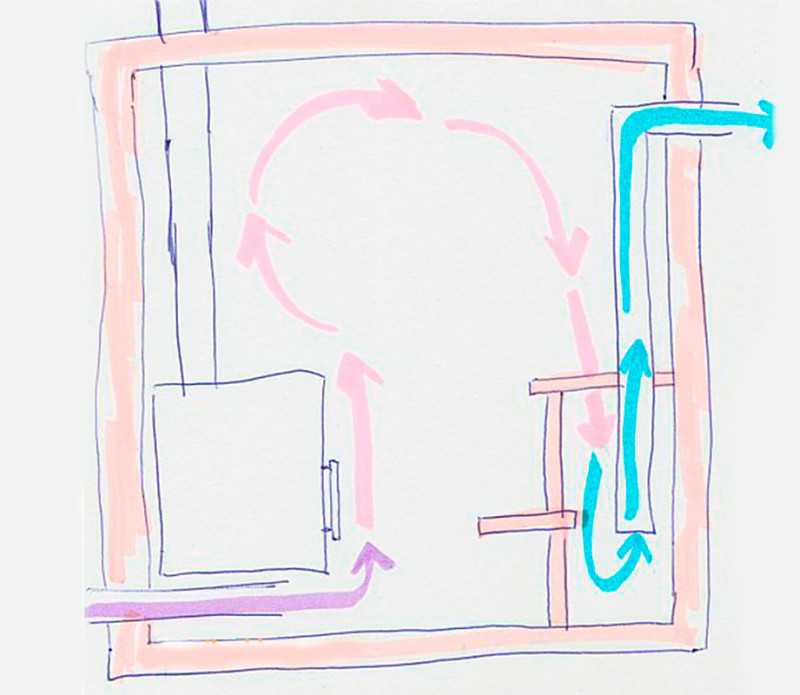

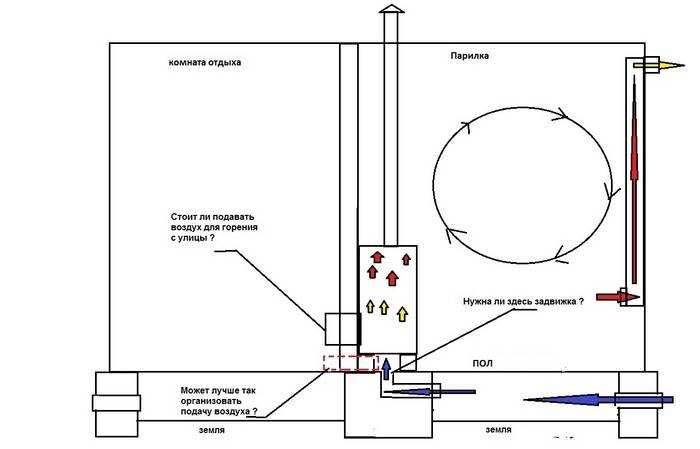

Устройство и принцип работы вентиляции басту просты:

1. Под печью в полу или в нижней части стены проделывают приточное отверстие.
2. На противоположной от печки стене устанавливают вертикальный короб. Он имеет 2 вытяжных отверстия: снизу и сверху. Нижнее для удаления влажного тяжелого пара, верхнее – для «сброса лишнего жара» и для просушки помещения.
3. Выводится «отработавший воздух» по воздуховоду через чердак на крышу. Холодный воздух, проходя возле печи, нагревается и перемещается вверх. Верхнее отверстие в коробе во время парения закрыто.
4. Прошедший через помещение и немного остывший влажный воздух начинает опускаться вниз, засасывается через нижнее отверстие в коробе и выводится наружу.
5. Печь в басту играет роль теплонасоса, и воздухообмен происходит естественным образом. Принудительная вентиляция не нужна. Воздушный поток постоянно циркулирует за счет движения вверх горячего воздуха от печи, поэтому находиться в парной комфортно и легко.

Вентиляция басту подходит для простых парилен и совмещенных с мойкой. Трубы предпочтительны из нержавеющей стали. Иногда берут каналы для водосточной системы и вставляют друг в друга, но больше подходят воздуховоды.

У системы есть три варианта работы вытяжного канала:

Плюсы и минусы вентиляции Басту

Основное преимущество Басту – равномерный прогрев циркулирующего в бане воздуха. Посетители оздоровительного заведения испытывают комфорт. Внутри парной лучше прогреваются предметы. Среди других плюсов Басту выделим следующие моменты:

• внутри парной комфортно дышать прогретым свежим легким воздухом;
• деревянная отделка всегда сухая;
• минимальная вероятность образования грибка с выделением затхлого запаха;
• качественное вентилирование увеличивает долголетие парной и мойки без проведения ремонта.

К минусам относят недостаточную мощность естественного вентилирования.

Безветренным днем тяга уменьшается, а порывы ветра выхолаживают пол сквозняком. Приток у печи нельзя оснастить фильтром для очистки поступающего воздуха. Фильтрующий элемент от нагрева расплавится.

Подготовительные работы

Установка любой вентиляции, не только басту, должна начинаться на этапе проектирования бани. Сам проект может быть и в голове, а вот для системы воздухообмена нужен чертеж, хотя бы составленный от руки. Практика показывает, что схемы вывода влажного воздуха из парилки и моечной, созданные «на глазок и на основании интуиции» почти всегда неработоспособны.

Раннее начало подготовительных работ объясняется необходимостью монтажа приточной вентиляции в процессе заливки фундамента. Оптимальным видится вариант использования одного из продухов в фундаменте.

Приточный воздуховод.

При проектировании вентиляции нужно учесть несколько моментов.

1. Приточное отверстие должно закрываться решеткой, чтобы посторонние предметы или грызуны не попали внутрь трубы. Но защитная сетка уменьшает площадь воздухозабора, что нарушает требования СНиП и СП — приточный и вытяжной канал должны иметь одинаковый диаметр (площадь). Выход из сложившейся ситуации, или в увеличении диаметра приточного воздуховода, или в насадке на основной канал головки с большим входным отверстием.
2. Вытяжку монтируют после завершения строительных работ и установки печки — нужно вырезать отверстия в потолке и крыше для вывода трубы, а затем заделать. Чтобы дважды не выполнять одну и ту же работу, вентиляцию собирают до отделочных работ.
3. Каменка на дровах совсем не приспособлена для системы басту. Если с электрической печкой она еще кое-как работает, то здесь любые ухищрения не дают результата. Причина в зольнике. Он холодный. Поэтому подвод воздуха под низ печки не включает «тепловой насос». Некоторые хозяева бань выводят рядом с кожухом печи трубу с холодным воздухом, в надежде, что он прогреется и поднимется вверх. Но здесь есть маленькая проблемка: внизу, под печкой, воздух холодный. Немного прогревшись, он стремится подняться повыше (это у электрической печи). Вверху трубы, которая рядом с кожухом, внутри, температура воздуха примерно такая же, как и снаружи. Поэтому в силу физических законов движение воздушных потоков если и будет, то вялое. Проблема усугубляется при поддаче пара — опрокинутый приток восстанавливается намного хуже из-за поворота канала на 90o.

Установка вентиляции из дымохода

При покупке сэндвич-труб дымохода потребуются:

• адаптер для соединения трубы без утеплителя с сэндвич трубой;
• потолочный проходной узел в сборе (если в составе комплекта его нет, то должна быть проходная сэндвич труба);
• уплотнительная манжета с высокой эластичностью для герметизации пересечения трубы и крыши (мастер флеш).
• тройник для трубы — позволяет организовать вытяжку из-под потолочного пространства;
• заглушка тройника — закрывает вентиляционное отверстие во время приема банных процедур;
• прямые сэндвич трубы длиной 1 м;
• турбодефлектор;

Турбодефлектор.

• хомуты для крепления труб между собой;
• заглушка для нижнего клапана или шибер с поворотной заслонкой — она проявляет себя лучше, нежели ее выдвижной аналог;
• бензопила — помогает вырезать проходное отверстие в потолке;
• болгарка;
• шуруповерт или перфоратор;
• строительный нож или ножницы.

Что такое Басту и как её использовать?

Система вентиляции Басту широко применяется в шведских банях. Она быстро стала популярна в России, поскольку сделать её несложно. Принцип её действия состоит в следующем. В бане делают два отверстия, в которые вставляются трубы. Одно из отверстий находится по диагонали от печки на высоте примерно 20 см от пола, второе – над печью. Трубы оборудуются заслонками, чтобы обеспечить контроль воздухообмена, избежать потерь тепла.

Внимание
Лучше всего в бане использовать трубы из нержавеющей стали. Они просты в монтаже, долговечны и стойки к высоким температурам и влаге.. Басту часто используют в саунах, но она также подойдёт для классической русской бани

Басту часто используют в саунах, но она также подойдёт для классической русской бани.

Эта система работает, когда на улице сильный ветер или работает печь. Тогда обеспечивается поступление воздуха с улицы. Использованные воздушные массы выталкиваются наружу через вторую трубу, а углекислый газ и тёплый воздух как раз и собираются вверху помещения.

Специалисты дают несколько рекомендаций относительно использования Басту в русской бане:

• Во время парения не следует открывать задвижки, иначе тепло и пар уйдут наружу. Лучше делать это в то время, пока помещение протапливается.
• В конце парения трубы надо открыть: это сделает процедуру более комфортной, подготовит к выходу на свежий воздух.

Проветривание в конце парения высушит воздух, что защитит деревянные поверхности от появления плесени, грибка. Преимущество такой вентиляции — долгая эксплуатация. Ведь в данном случае не используется оборудование, у которого есть свой срок службы. Но есть и недостаток: Басту сильно зависит от работы печи и погодных условий. При сильном ветре в бане может быть сквозняк, что усложняет вентилирование помещения.

Как устроить вентиляцию в бане и парной – расчет схемы

Мы уже сказали о стандартном значении: 1 кубометр пространства требует 24 кубических сантиметра отводов. При выборе труб часто останавливаются на трубопроводных – они недорогие и эффективные, но мы рекомендуем собрать такую систему из нержавеющих дымоходов компании Феррум, они имеют длительный срок службы и не портятся от постоянного взаимодействия с влагой. Стандартный диаметр – 10 сантиметров. Так, площадь сечения равна 78,5 см2. Одного такого короба хватает на 3,27 м3 объема помещения.

Рассчитываем количество кубометров. Предположим, что парилка имеет размеры 2 на 2 м2, потолки имеют высоту также 2 м. Умножим все, получим 8 м3. Делим это на 3,27=2,45. Округляем до трех. В итоге нужно организовать 3 короба диаметром 10 см на всю парилку.

Система вентиляции в бане: какая она может быть?

Системы вентиляции в банях разделяются сразу по нескольким параметрам:

• принудительная или естественная;
• вытяжная, приточная или приточно-вытяжная;
• местная или общеобменная.

Поясним, что принудительная отличается от естественной наличием вентиляторов, которые насильно гонят воздух внутрь или наружу, местная отличается от общеобменной своим локальным характером, например, дымоход над печкой — местная вентиляция, а отдушины — часть общеобменной. Что же касается приточной, вытяжной и их комбинации, то это обозначения того, какой воздух куда направляют: вытяжная гонит отработанный воздух наружу, приточная — свежий внутрь, а их комбинация создает сбалансированный воздухообмен внутри помещения.

Это общие термины для любой вентиляции, но наша задача — рассмотреть банную, имеющую свою специфику. Советуем попутно ознакомиться с зависимостью вентиляции от типа бани (8 типов).

Полезное видео

Посмотрите небольшой ролик, как один из вариантов организации вентиляции в бане:

https://youtube.com/watch?v=1X1kLtMZPe0

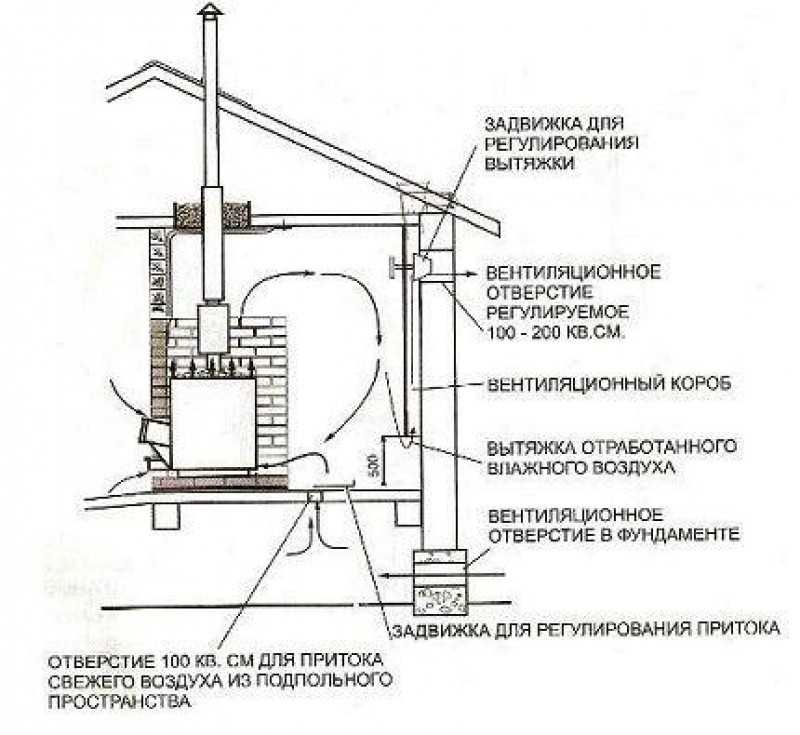

Естественная вентиляция в бане

Работает она на принципах физики, которые говорят, что нагрев делает воздух легче и заставляет его подниматься вверх. А увеличение объема холодного воздуха ускоряет движение горячего. Зная об этом свойстве, можно вообще не ставить никакие приборы, достаточно вентиляционных отверстий, расположение которых сделает одни из них приточными, а другие — вытяжными.

А еще в бане есть печь, и это очень благоприятное обстоятельство для направления циркуляции воздуха. Если приточное отверстие естественной вентиляции расположено у самого пола рядом с поддувалом, то печь сама будет втягивать свежий воздух, без всякого вентилятора. Также улучшению тяги способствует подъем чистового пола чуть выше отверстия под топкой.

Вытяжное отверстие делается обычно на стороне, которая противоположна стене с приточным отверстием, но это не единственный вариант.

Принудительная вентиляция

Если в те же отверстия поставить вентиляторы, то можно не опасаться безветрия или других погодных обстоятельств, которые плохо сказываются на циркуляции воздуха в бане.

В принципе, большого отличия между естественной и принудительной вентиляцией в самой схеме нет, это лишь вопрос того, в каких отверстиях стоят вентиляторы. Потому что можно ставить их не везде, усиливая только вытяжку или только приток. Но создавая большую разность между притоком и оттоком, мы меняем давление в помещении. Это легко обнаруживается по тому, как хлопает дверь. Задача же в создании баланса между оттоком и притоком, причем воздух во время банных процедур должен циркулировать медленно, не вызывая сквозняка. А при просушке сквозняк только на пользу.

ВАЖНО! Направление, в котором вентилятор гонит воздух, зависит от расположения его лопастей, поэтому важно следить за тем, чтобы в приточном отверстии не оказался вытяжной вентилятор и наоборот

Устройство вентиляции полов

Почему это важно: на деревянное напольное покрытие воздействует ряд факторов, влага поступает и снизу, от грунта и фундамента, и сверху от пара. Плюс скапливается конденсат

Такие условия благоприятны для начала прогнивания и для распространения грибков, плесени

Такие условия благоприятны для начала прогнивания и для распространения грибков, плесени.

Наиболее эффективным считается установка отдушин под половицами. При этом не возникает сквозняка и системой можно пользоваться в процессе принятия банных процедур. Еще один плюс – вентилирование происходит как бы изнутри. То есть при проветривании сушится верхняя часть напольного покрытия, а при работе вытяжки – нижняя.

Чтобы это было максимально продуктивно, при устройстве слива воды из парной отведите его в сторону, чтобы влага не распространялась под половицами.

Что такое вентиляция басту

Главной отличительной чертой шведской бани является расположение всех вентиляционных отверстий ближе к полу. Делается это для того, чтобы тепло скапливалось вверху помещения.

При этом воздух постоянно обновляется за счет поступления нового от печки и оттока «отработанного» через нижнюю вытяжку.

Вентиляция басту работает за счет сильного притока воздуха от отверстия или трубы, смонтированной под самой печкой, и вытяжки на уровне пола на противоположной от печи стене.

Некоторым людям нравится процесс парения в такой бане: банщик греет веники под потолком и сам управляет горячим потоком, тогда как человек, которого парят, лежит на полоке в комфортных условиях.

Вентиляция в сауне – нюансы устройства

В сауне все так же, как и в бане – без вентиляции будет трудно дышать, да и влажный воздух, содержащий избыточное количество углекислого газа, еще никому пользы не принес. Что же касается конкретных разновидностей систем, то вентиляция в бане и сауне никаких принципиальных отличий также не имеет.

Сауна с электрической каменкой

Есть несколько важных требований, с которыми стоит ознакомиться.

• На воздуховодах должны иметься затворы – без них вы не сможете регулировать воздушные потоки.
• Под дверью должна оставаться щель (небольшая, около 5-ти сантиметров) для притока чистого воздуха.
• Приточное отверстие традиционно устанавливают в стене за отопительным прибором, в то время как вытяжные – а их в данном случае два – в противоположной, рядом с потолком и в 100 сантиметрах от поверхности пола.
• Для соединения отверстий применяется вытяжной короб.
• Его, в свою очередь, следует вывести в общую систему вентиляции здания.
• Если воздуховод будет отдельным, то от его длины будет напрямую зависеть и сила тяги (чем его длина больше, тем тяга сильнее).

Если вытяжка будет открыта сильнее, чем приточная отдушина, то из-за этого усилится давление воздуха. А если воздушные потоки будут двигаться со скоростью 0,3 метра за секунду, люди находящиеся внутри, уже будут ощущать сквозняк. А этого в сауне уж никак быть не должно. Словом, открывайте вентиляционные отверстия одинаково.

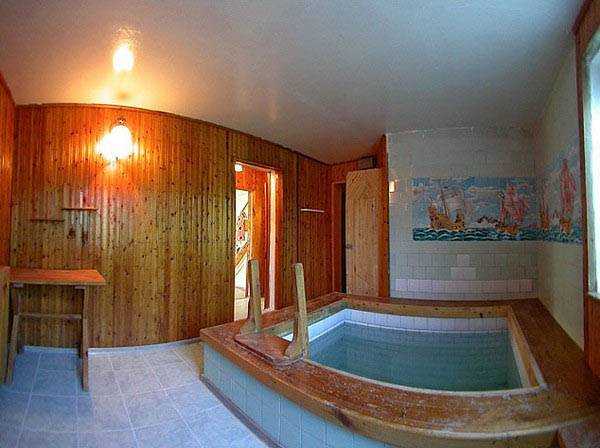

Сауна с бассейном

Достаточно трудно представить себе сауну, в которой нет бассейна. А при наличии бассейна, должна быть и качественно оборудованная вентиляционная система – это обеспечит максимально комфортный микроклимат в помещении, да и конденсат на стенах образовываться на будет, а значит, не появится плесень и строение преждевременно не разрушится. Самый оптимальный вариант для сауны с бассейном – это вентиляция принудительного типа, которая тоже была описана в начале статьи.

На этом все, теперь вы знаете, что собой представляет вентиляционная система в бане и сауне, в чем ее особенности, каковы разновидности существуют и как все сделать своими руками. для более детального ознакомления также посмотрите последний на сегодня видеоролик.

точно все. Удачи в работе и, по старой традиции, теплых зим!

Частые вопросы

Баня каркасная, печь Ферингер ламель мини, окно в парной есть. Нужна ли вентиляция басту?

При наличии окна в парной вентиляция не обязательна. Тем более, что с печами Ферингер вентиляция этой системы чаще не работает из-за отсутствия регулируемой конвекции. Исключение составляет модели с продувкой каменки. Но это не самое лучшее решение.

Можно ли сделать вентиляцию басту из оцинкованных коробов?

Можно. Но оцинкованное железо не самый лучший материал в парной.

Можно ли проложить его в толще стены, под слоем утеплителя, дабы не делать обход короба внутренней отделкой, хочется оставить чистовые стены прямыми?

В стене короб проложить можно, но он должен быть обязательно качественно утеплен, поскольку для начала движения воздуха необходим хороший прогрев короба. Иначе вентиляция работать не будет. Так же помните, что если короб будет металлический, поэтому при нагревании изнутри возможно выпадения конденсата на внешних стенках

Почему при организации вентиляции басту выходное отверстие делают в боковой стене? Нельзя ли этот короб вывести прямотоком на крышу через обычную вентиляционную трубу?

В парной русской бани важно сохранить паровой пирог под потолком, необходимо максимально хорошо его пароизолировать. Любой проход канала через потолок — это риск утечки пара

Вытяжной короб, проходящий через холодный чердак необходимо очень хорошо утеплять. Иначе вентиляция может не работать.

Вентиляция Финских саун «Басту». Делаем своими руками

Термин переводится с финского как «bad» — это баня, а «stuga» — утепленное деревянное строение. Расхожее название — «Финская баня». Вентиляция в бане «Басту» — это замкнутое воздушное пространство в верхней части помещения сауны, а внизу — приточно-вытяжная система. Такая конфигурация обеспечивает накопление теплого воздуха вверху сауны.

Система напоминает перевернутый купол с замкнутым верхним объемом. Помещение должно обладать достаточной теплоизоляцией и герметичностью, чтобы воздух не просачивался через все щели. Отопление получается экономичным. Схема опробована на финских саунах и пользуется там большой популярностью.

Вентиляция в русской бане «Баста» делается редко. Там несколько иной тип парилки. При больших количествах пара на каменке такой тип вентиляции неудобен. Он приводит к застаиванию воздуха в помещении. В то же время ничто не мешает предусмотреть такой вариант вентиляции для разнообразия.

Информация. Интересно, что сделав вентиляцию по типу «Баста» и добавив в моечной хотя бы небольшой бетонный бассейн, мы получаем русскую, финскую баню и сауну в одном строении. Режимы работы будут переключаться.

Еще одно преимущество, которое обеспечивает вентиляция «Баста» в бане — экономичность. Отсутствие верхней вытяжки делает возможным гораздо более быстрый нагрев помещения. Если в регионе, где строится баня, нет большого количества недорогих дров, то это еще один аргумент в пользу того, чтобы предусмотреть режим «Басту».

Отсутствие вытяжки вверху парной — основное условие, при котором работает вентиляция «Баста» в бане, схема обязательно должна переключаться на обычный режим вентиляции. Чтобы это обеспечить, она строится по обычным стандартным правилам, о которых рассказывается в этой статье.

К стандартному комплекту верхней и нижней задвижки нужно добавить еще одну нижнюю вытяжку. Как и в случае со стандартной вентиляцией парной приток и вытяжка должны быть максимально разнесены друг от друга. Оптимальное расположение — выход на противоположенные стены бани, но это возможно не всегда.

Чтобы вентиляция «Басту» в русской бане заработала, перекрывается верхняя вытяжка и обязательно открывается нижняя. При этом естественная тяга в верхней вытяжке больше, чем в нижней. Это нужно учитывать при выборе сечения вентиляционных каналов.

Сейчас типовая планировка бань имеет парную в углу строения. Второй угол занимает моечная, а оставшуюся половину — комната отдыха. Заборный клапан (входная задвижка) ставится на 20 см выше от пола парной, между наружной стеной и банной печью.

Очень часто банная печь установлена посередине бани (так она одновременно обогревает все три помещения). В этом случае воздух нужно подводить по металлическому воздуховоду. Просто сделать в парной дырку на улицу и закрыть ее решеткой — нельзя! Это обязательно приведет к сквознякам, которые совершенно недопустимы в парном отделении. Воздух обязательно должен прогреваться у печи.

Внимание! При закрытии верхней задвижки и включении вентиляции «Басту» на каменку следует лить меньше воды. Иначе есть риск быстро перегреть баню

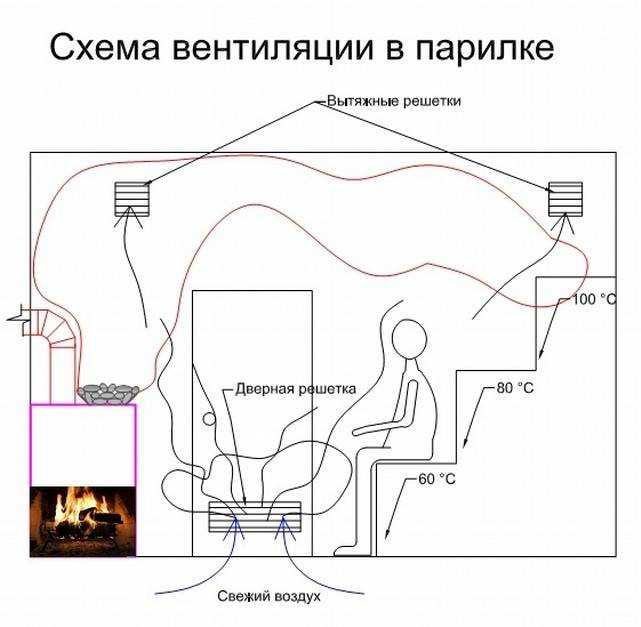

Схемы

Каковы бы ни были схемы вентиляции в банях, существует одно общее правило – приточное отверстие должно располагаться на высоте 20-30 см. от уровня пола, а вытяжное на таком же расстоянии, но от потолка.

Приточно-вытяжную систему, которая обязательно должна отвечать нескольким вообще не сложным правилам и условиям:

Воздух в парной бани любой конструкции обязательно должен обновляться на 100% каждые 2-3 часа.

Приточные отверстия лучше размещать в непосредственной близости от каменки, а также на небольшой высоте от пола.

Отверстия для отвода отработанного воздуха делают на противоположной стене от той, где размещены приточные. Причем, чем выше их расположить, тем более сильную тягу можно обеспечить

Но для бани это не всегда является лучшим выходом, поэтому важно правильно рассчитать силу тяги

Естественная

Этот вариант оптимален для большинства бань, поскольку он дешевый и при этом довольно эффективный.

Для просушки парной делают маленький продух. Одни монтируют его в дальнем углу под потолком, другие под полком. Места размещения этих отверстий необходимо определять, исходя из размера помещения, расположения каменки и полок, а также материала из которого построена баня.

Вентиляционные отверстия должны находится на одном уровне от пола. Так входящие потоки воздуха нагреваются от печи и поднимаются вверх, остывшие опускаются вниз и попадают в вытяжные отдушины. Для сохранения тепла в парилке отверстия можно закрыть заслонками.

Размеры отдушин должны примерно 300-400 кв/мм. При слишком быстром воздухообмене, который вызовет понижение температуры в парилке, поэтому степень открывания заслонок нужно регулировать.

Принудительная

В такой схеме перемещение воздушных потоков осуществляется с помощью вентиляторов, установленных в вентиляционных отверстиях. Монтаж вентиляторов позволяет быстро обновить воздух. Этот вариант хорошо подходит, когда в бане установлен парогенератор.

У принудительной схемы вытяжки есть ряд преимуществ перед естественной:

есть возможность фильтрации входящих воздушных масс;

поддержание заданного микроклимата;

равномерное распределение прогретого воздуха.

Если печь установлена не в парилке, используется другая схема вентиляции:

1. Возле отопительного устройства на высоте 300 мм от уровня пола делается приточное отверстие.
2. На противоположной от него стене устраивается вытяжной проем на расстоянии 300 мм от потолка.
3. Иногда приточное отверстие делают внизу стены за печью, чтобы поступающий с улицы воздух нагревался от каменки и остывание помещения происходило умеренно.
4. На стене, противоположной от обогревательного устройства, делают 2 отверстия, которые сформируют единый вытяжной короб. Первый проем располагается на высоте 1 м от уровня пола, а другой – под потолком.

При такой схеме вентиляции парная прогревается быстрее и соответственно экономится топливо.

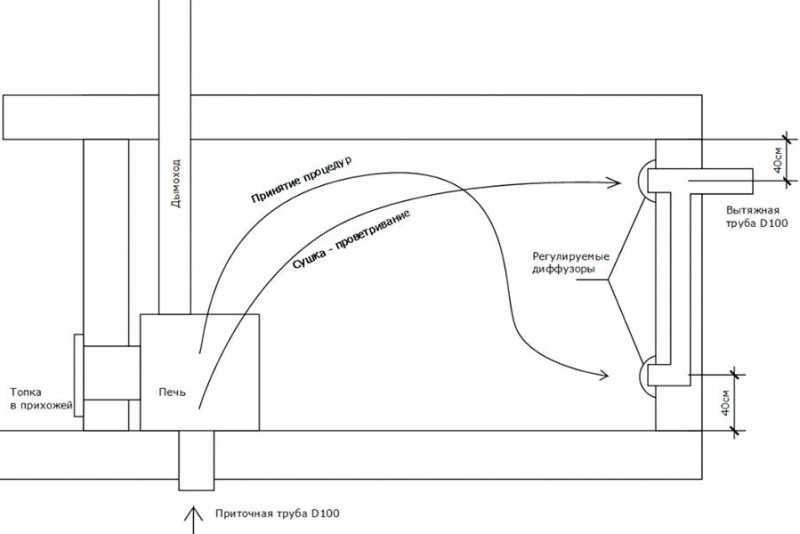

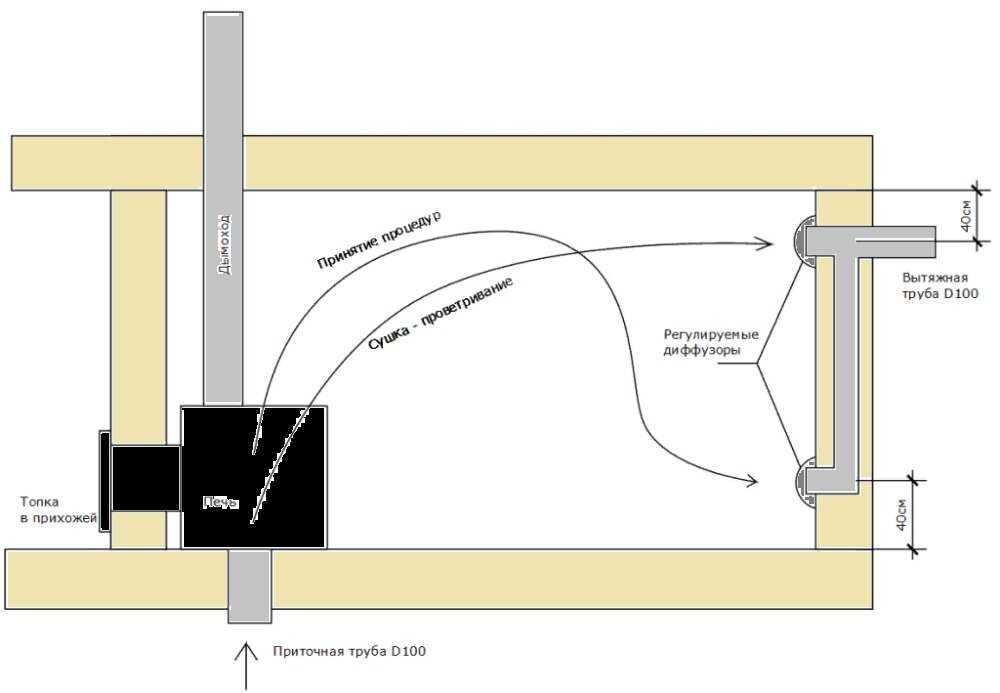

Вентиляция по Басту

Система получила широкую популярность, благодаря легкости монтажа и эффективному распределению тепла.

Принцип Басту – это перевернутый стакан:

• Приточный и отводной воздуховод находятся на одной высоте – чуть выше уровня пола.
• Нижняя труба, по которой воздух поступает в парилку, берет начало с улицы, выходное отверстие расположено позади печки – это и есть тяга.
• Выход разогретого воздуха находится по диагонали от печи, располагается ниже лавки. Теплый воздух от печи поднимается вверх, создает под потолком повышенное давление, а в противоположном углу остывает и, опускаясь, попадает в вентиляцию.

Минусом системы вентиляции по Басту выступает зависимость эффективной работы от силы ветра на улице, когда задуваемый в вытяжную трубу воздух мешает естественному оттоку, и хуже всего, что может повернуть его вспять. Тогда парная наполнится запахом сгоревшего топлива, что не позволит получить должного результата от процедур.

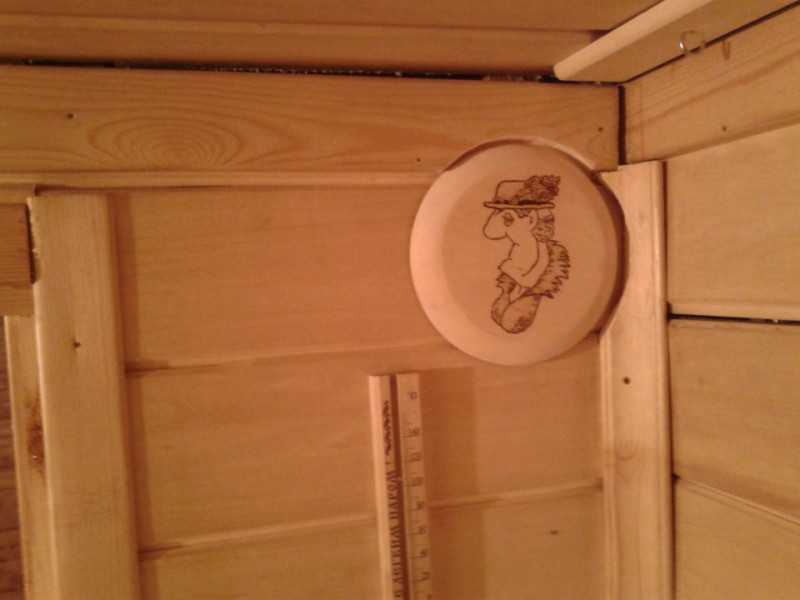

Вентиляционные клапаны

Снаружи отверстия соединены общим вентканалом, поднимающимся на определенную высоту. Высота нижнего вытяжного клапана – около 50-60 см от пола, а верхнего – 30-40 от потолка.

Инструкция по монтажу

Можно всю систему собрать по винтикам. Для этого потребуются:

несколько труб из оцинкованного металла диаметром 110 мм (обычно используют металлические вентиляционные стояки) длиной 1,25 м. Количество зависит от высоты бани (3-4);

Оцинкованный воздуховод.

• минеральная вата для утепления двух труб на крыше (желательно базальтовая);
• вязальная проволока или пластиковый шпагат для крепления ваты на трубе;
• металлические оцинкованные листы для укрытия утеплителя;
• тройник с заглушкой (для установки вверху);
• переходник со 110 на 180 мм (желательный диаметр цинковых листов, закрывающих утеплитель);
• шибер на нижний клапан;
• решетка на воздухозаборное отверстие;
• саморезы по металлу;
• шуруповерт;
• турбодефлектор;
• болгарка;
• дрель;
• бензопила или электрический лобзик;
• рулетка;
• карандаш или мел.
