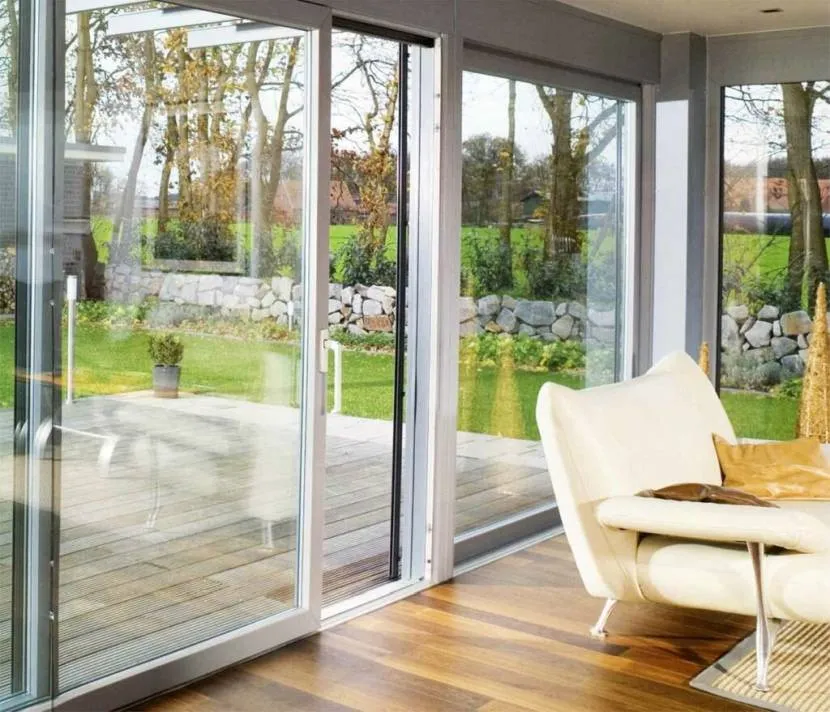

Раздвижные алюминиевые окна для террасы: виды и особенности раздвижных систем

Сложности в процессе остекления

Раздвижные окна из алюминия на лоджии и балконе должны устанавливаться максимально точно, в противном случае створки могут не открываться. При нарушении технологии монтажа, как правило, возникают такие сложности:

1. Створки с усилием продвигаются по направляющим, для устранения этого сбоя потребуется отрегулировать работу роликов.
2. Защелка плотно не захлопывается, другими словами язычок не попадает за ответную планку. Это механизм блокировки, чтобы нельзя было открыть окно снаружи.
3. Провисание оконных створок, нарушается целостность конструкции и резко снижается надежность рамы.

Раздвижное остекление террас: что надо учесть

Неважно, предусмотрена ли терраса на стадии проектирования жилья, или пристраивается позже – она становится любимым местом времяпрепровождения. Открытая пристройка обладает ограниченными возможностями: трудно наслаждаться природой в непогоду

В холодную пору пространство не используется совсем.

Желание снять эти досадные ограничения заставляет хозяев задуматься об остеклении. Одной из лучших возможностей защитить открытое пространство становится использование раздвижных систем остекления для террас.

На рынке представлено несколько типов остекления для террасы; чтобы выбрать подходящий, отталкиваются от следующих особенностей постройки:

Тип фундамента. Теплое остекление – достаточно тяжелая конструкция, и ее способен выдержать только надежный фундамент, ленточный или монолитный. Если основой террасы служат винтовые сваи, на нее ставят только холодное остекление.

Раздвижная алюминиевая системаИсточник aluexpert.ru

• Расстояние до крыши. Оно влияет на выбор материала, а также на толщину стеклопакета. Возможно, понадобятся дополнительные переплеты.
• Размер. От размера террасы зависит, как будут открываться двери, какой будет ширина створок. Распашная дверь «съест» значительную часть площади – рядом с ней вы ничего не поставите.

Главные решения

На многих алюминиевых окнах на фурнитуре присутствуют регулировочные узлы, что позволяет достигать высокой точности при регулировке.

Так как же, не дожидаясь похолодания, определить, правильно ли у вас отрегулировано окно? Есть несколько признаков, по которым легко понять, что у вас не все в порядке с настройкой.

1. Провисание створки. Заметить эту неполадку легко. Даже при малейшем провисании это будет заметно при более внимательном рассмотрении. Грозит вам это не только сквозняками, но и оцарапыванием поверхностей, что тоже придется исправлять. Устранить эту неполадку можно обычным подтягиванием петель. Для этого нужно отвернуть декоративную панель и подтянуть болты.
2. Плохая работа защелок и петель может быть результатом отсутствия или недостатка смазки. Устранить это можно так же просто: для смазывания используйте машинное или любое другое техническое масло. Для нормальной работы окон смазывать их нужно всего два раза в год. Не забудьте перед смазкой тщательно удалить грязь и пыль.
3. Если сломалась ручка, то можно заменить ее самостоятельно. Для этого нужно пластину в основании ручки повернуть на 90 градусов. Под пластиной вы обнаружите шурупы. Отвинтив их с помощью отвертки, снимайте ручку. После установки новой ручки закрепите ее шурупами и поставьте пластину на место. Кроме этих обычных для всех нюансов, у каждой фурнитуры есть свои особенности. В инструкции, о которой говорилось ранее, вы узнаете, какая именно фурнитура стоит у вас.

• Фурнитура Poto — нуждается в постоянном контроле, а именно, нужно следить за износом основных деталей. Проблемы с креплением легко устранить, подтягивая крепежные шурупы. Ну, а с заменой деталей самостоятельно справиться не получится. Здесь вам понадобится помощь специалистов;
• Фурнитура Winkhaus, MACO — достаточно сложной конструкции. Во избежание проблем не рекомендуется производить ремонт самостоятельно.

Эксплуатация

Раздвижные створки. В закрытом положении створки удерживаются ручкой— защелкой.

Для открывания нажмите вниз внутреннюю подвижную часть ручки- защелки и, удерживая ее, сдвиньте створку.

После выхода защелки из зацепления подвижную часть ручки удерживать в нажатом состоянии не нужно.

Закрывание створки производится в обратном порядке, не допуская при этом сильного соударения язычка защелки с ответной частью.

В противном случае это приведет к отсутствию фиксации створки в закрытом состоянии.

Чтобы восстановить эту функцию, потребуется регулировка положения ответной части замка и/или язычка в ручке-защелке (см. «Регулировка ручки-защелки на стр. №3»).

Не прилагайте чрезмерных усилий и не применяйте подручных приспособлений для открывания створок, это может привести к её выпадению, что очень опасно.

Причиной заклинивания створок может служить попадание посторонних предметов (мусор, снег, лед) в нижние направляющие, удалите их.

Не применяйте никаких смазочных материалов для улучшения скольжения створок.

Это приведет только лишь к накоплению излишней грязи и повреждению полимерного покрытия конструкции.

Опорные ролики, при правильном монтаже и начальной регулировке, не требуют регулировки и смазки и рассчитаны на весь срок службы конструкции.

Поворотные и поворотно-откидные створки. Для открывания поворотных створок переведите ручку в горизонтальное положение и потяните створку на себя.

Закрывание производится в обратном порядке. Для створок оснащенных механизмом откидывания

(опция) необходимо повернуть ручку из положения «закрыто» на 180 градусов, в результате чего она займет вертикальное положение, а конец ручки будет направлен вверх.

Затем потяните ручку на себя, створка будет открыта в режиме «откидывание».

Конструкция механизма открывания не предусматривает выбора степени откидывания створки.

Закрывание производится в обратном порядке.

Обращаем внимание, что попытка сразу перевести створку

из режима «откидывание» в режим «поворот», минуя положение «закрыто» может привести к поломке механизма открывания.

Поэтому створку, находящуюся в режиме

«откидывание», прежде чем перевести в режим «поворот», предварительно полностью закройте.

Конструкция остекления может комплектоваться антимоскитными сетками.

Они предназначены для защиты внутреннего пространства от летающих насекомых.

Внимание, антимоскитные сетки не являются защитным ограждением на пути домашних животных. Оберегайте полотно антимоскитной сетки от воздействия острых предметов

Оберегайте полотно антимоскитной сетки от воздействия острых предметов.

Конструкция остекления системы Provedal не несет в себе энергосберегающих свойств.

Поэтому в холодный период времени, при условии проникновения из жилых помещений теплого и влажного воздуха, будет наблюдаться конденсирование влаги на холодных поверхностях конструкции, с её превращением в дальнейшем в лед.

Это не является дефектом конструкции и не считается гарантийным случаем.

Впроникновения теплого и влажного воздуха, либо обеспечить его беспрепятственный выход за пределы пространства ограниченного конструкцией остекления.

Простейший способ – держать створки приоткрытыми.

Количество и величина открытия створок зависит от температуры, влажности и объёма поступающего воздуха и подбирается экспериментальным путем.

Не удаляйте образовавшийся на стеклах лед путем быстрого оттаивания (горячая вода, электрический фен и т. п.), это приведет к разрушению стекла.

Что выбрать — варианты декора

При выборе варианта остекления веранды или террасы частного дома руководствуются следующими соображениями:

Определяют тип остекления по необходимой тепловой защите (рис

5), если в помещении планируется комфортно проводить время зимой, оно должно быть теплым и соответственно выбранная конструкция обладать низкой теплопроводностью.
Достигается малая теплоотдача только при использовании распашных окон и дверей в глухом остеклении из металлопластикового, деревянного и специальной конструкции теплого алюминиевого профиля с термовставками, при этом используются многокамерные стеклопакеты.
Так как обычное остекление обладает относительно высокой теплопроводностью, для сохранения тепла его площадь лучше сделать как можно меньше, наиболее простой вариант — веранда в виде обычного помещения со стенами из стройматериалов и оконными рамами со стеклопакетами.

При большой высоте окон, применении толстых и тяжелых стеклянных полотен и пакетов, что актуально для веранд и террас, преимущество отдают алюминиевому профилю, обладающему наивысшей прочностью.
Деревянные рамы при наружном использовании подвержены влиянию влаги, могут деформироваться, в пластиковый каркас многие отечественные производители при изготовлении укладывают металлопрофиль в виде металлического уголка вместо труб прямоугольного сечения — конструкция получается менее прочной, но зато экономится металл.
При покупке металлопрофильных каркасов для остекления лучше заранее ознакомиться с их конструкцией, уделив особое внимание сечению (толщине металла), его можно увидеть и оценить при сборке, но после составления договора с заменой некачественного профиля могут возникнуть трудности. Толщина профиля, как правило, составляет 1,5 — 2 мм, не стоит приобретать облегченные конструкции сечением 1,2 — 1,3 мм.

Дешёвое РАЗДВИЖНОЕ остекление веранды своими руками

Watch this video on YouTube

Если остекление веранды на даче делается холодным для защиты от внешних осадков, применяются рамные или безрамные виды

При использовании модели с рамами наиболее практичный вариант — полутеплая раздвижная система Slidors, в нее можно ставить листовое или пакетное остекление, помимо удержания тепла конструкция защищает помещение от шума и уличной пыли и в этом значительно превосходит холодные алюминиевые системы Проведал.
Когда ландшафт окружающей территории при взгляде с веранды не слишком радует глаз или наоборот, есть желание частично скрыть помещение от внешнего обзора, один из эстетичных и рациональных вариантов — разбивка остекления на две зоны. При этом верхняя часть делается прозрачной, а внизу устанавливается темное стекло или глухие сэндвич-панели из материалов низкой теплопроводности.
Обеспечить максимальный обзор окружающей территории и освещение веранды помогают бескаркасные панорамные конструкции, с их использованием помещение приобретает эстетичный презентабельный внешний вид дорогого аквариума.

Данное остекление без рам называют финским (не следует путать с французским, представляющим собой окна с рамами от пола до потолка), для его реализации используется закаленное стекло толщиной 6 — 12 мм. Листы крепятся к верхним и нижним противоположно размещенным горизонтальным направляющим, во многих конструкциях можно сдвигать все створки к стене и открывать наружу — такая раскладка позволяет полностью освободить проем.

Рис. 14 Панорамное остекление раздвижного типа

Крутая штука: Безрамное остекление террасы, веранды и беседки, снято на Опен Вилладж

Watch this video on YouTube

Для остекления террас, а также веранд, используют конструкции с профильным каркасом или бескаркасные системы, в первом случае достигается высокая тепловая изоляция и защита помещения от шума, уличной пыли, осадков. Система без рам придает помещению красивый эстетичный внешний вид (хорошо смотрится на фото), обеспечивает панорамный обзор ландшафта, но менее практична для поддержания тепла в помещении и защиты его от вредных факторов окружающей среды.

Преимущества

У раздвижных алюминиевых окон немало положительных сторон. Например:

• экономия пространства помещения. Это одна из главных причин популярности такого окна. Когда открывается обычное окно, люди нередко портят мебель или непосредственно профиль. К тому же в этом случае пропадает польза подоконника: на него практически ничего нельзя поставить — ни предметы, ни цветы. Их надо убирать постоянно, когда захочется открыть створку и проветрить помещение или же просто выглянуть на улицы в окно.
  В таких моментах очень хороши раздвижные оконные системы. Отклонение створки от профиля составляет максимум один-два сантиметра. То есть весь подоконник и немалая часть площади лоджии и балкона не занимается створкой и остаётся в распоряжении хозяев;
• эксплуатация без проблем. Данная конструкция позволяет превратить использование крупных по габаритам створок в приятное дело. Даже если створка весит 180 килограммов, для её открывания хватит лёгкого движения рукой, так как основную её массу на себя принимают элементы фурнитуры;
• если решено створку открыть, а на улице ветер, то никаких скрипов или хлопков её о профиль не будет. Исключено и движение из одной стороны в другую. Обычные профили не имеют подобного преимущества.

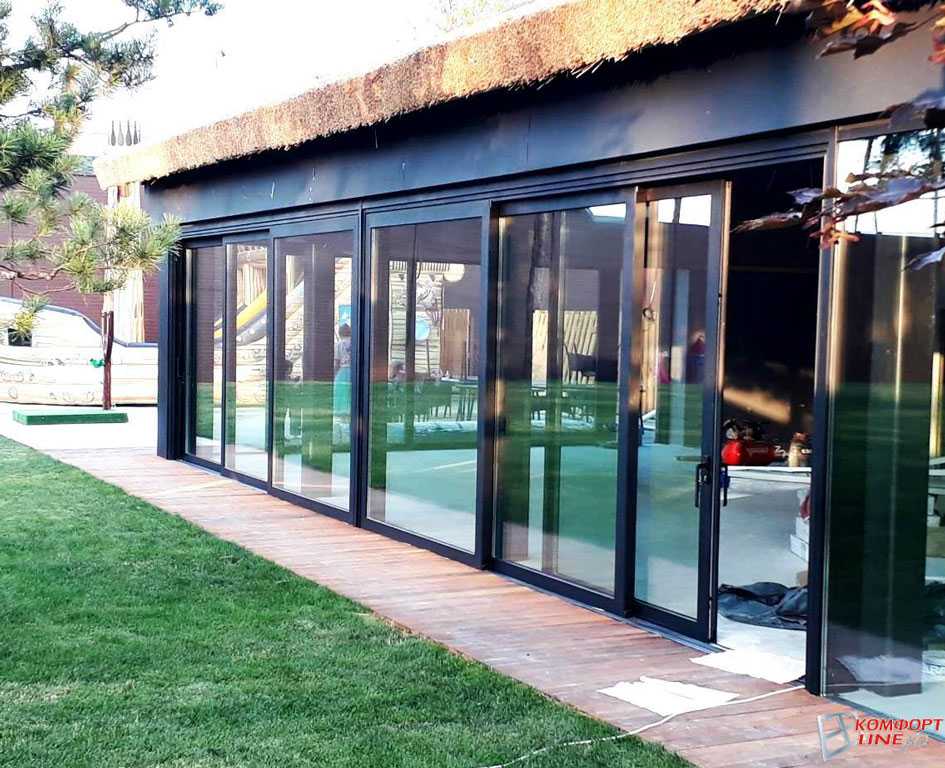

Раздвижное остекление террас, веранд – возможности и варианты

Терраса в загородном доме – это идеальное место для комфортного отдыха в непосредственном контакте с природой, самая популярная пристройка к дому или отдельная постройка на участке. Строительство примыкающей к дому террасы обычно закладывается ещё на стадии проектирования.

Домовладельцы предвкушают уютные уличные посиделки летними вечерами, но часто бывают огорчены влиянием непогоды на возможность времяпровождения на природе. В холодное время года это пространство простаивает. Шторы, даже влагостойкие, не спасают от осадков и тогда владельцы начинают задумываться об остеклении террасы.

• Тип фундамента террасы: для тёплых конструкций потребуется надёжный ленточный или монолитный фундамент, способный выдерживать вес тяжёлых конструкций, для холодных вполне подойдут лёгкие винтовые сваи.
• Размеры террасы – этот параметр оказывает влияние на выбор типа открывания и ширину створок. Распашные двери будут «съедать» пространство, ведь рядом с ними ничего нельзя поставить.
• Высота террасы до крыши – от этого зависит выбор материала, толщина заполнения (стеклопакета) и наличие или отсутствие дополнительных переплётов.

В том случае, если выбор пал на более практичное и эргономичное раздвижное остекление, то следует рассмотреть все возможные варианты, наиболее оптимальные для её владельца.

Раздвижные холодные конструкции часто применяются на летних террасах и бывают трёх видов – безрамные, алюминиевые, пластиковые.

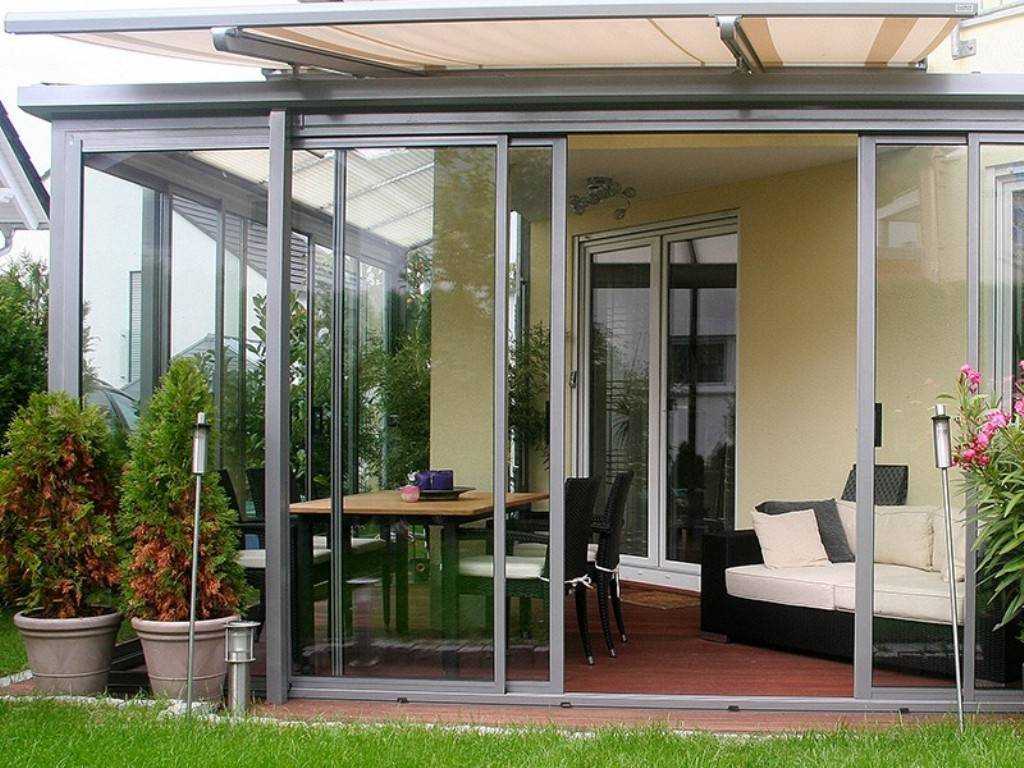

Раздвижное алюминиевое остекление (холодный алюминий)

Это алюминиевые конструкции, в которых створки двигаются по полозьям, как в шкафах купе, а стыки створок герметизируются щёточным уплотнением.

Максимальные размеры створок алюминиевых раздвижных конструкций для террас 1х2 метра, поэтому на более высоких террасах придётся стыковать несколько конструкций, тем самым теряется панорамный обзор из террасы.

Стоимость раздвижных алюминиевых конструкций от 2500 руб. за метр квадратный без монтажа.

Преимущества раздвижного алюминиевого остекления:

• Небольшой вес, можно использовать при любом виде фундаментов.
• Звукоизоляция выше, чем у безрамного остекления.
• Тонкие профили оставляют большой световой проем.
• Высокая прочность алюминия позволяет делать конструкции больших размеров.
• Возможность окрашивания в любой цвет, но только одинаковый с обеих сторон.
• Оптимальное использование пространства террасы.
• Возможность комбинирования раздвижных, распашных и глухих конструкций позволяет решать все потребности.
• Относительно доступная цена.

Ограничения раздвижного алюминиевого остекления:

• В качестве заполнения только одно стекло, что не позволяет получить высокие показатели по тепло- и шумоизоляции. Разница температур внутри и на улице всего 3-5 градусов.
• Небольшой выбор солнцезащитных стёкол, которые можно использовать в моноостеклении без стеклопакета.
• Лёгкие створки могут «заедать» и перекашиваться при движении.
• Попадание осадков в узел стыковки рама-створки приводит к примерзанию створок в зимний период.
• Сложный уход – для мытья стекла створки придётся снимать.
• В регионах с сильными ветровыми нагрузками возможно «сдувание» створок ветром.

Безрамное остекление

Это цельностеклянные полотна из безопасного закалённого стекла с силиконовыми уплотнителями. Безрамное остекление рекомендуется использовать для создания прекрасного вида с террасы – оно абсолютно его не портит за счёт отсутствия перемычек.

Цена безрамного остекления от 10 000 руб/м2  без монтажа.

Преимущества безрамного остекления:

• Прекрасный панорамный вид и обилие света.
• Маленький вес, поэтому безрамное остекление можно использовать при любом виде фундамента
• Безопасность при разрушении закалённого стекла.
• Экономия пространства за счёт сдвижного принципа открывания створок.
• Возможность полностью открыть проём, собрав все створки в один сегмент.

Ограничения безрамного остекления:

• Низкая теплоизоляция, герметичность, возможно продувание и попадание пыли, а в зимний период снега, что приведёт к примерзанию подвижных роликов.
• Низкая шумоизоляция.
• Невозможно установить москитные сетки.
• Высокая стоимость.

Okna Mag Магазин окон

Если Вам нужно остеклить беседку, балкон, террасу или любое другое неотапливаемое помещение, остановите свой выбор на раздвижных алюминиевых окнах “Проведал”.Provedal отлично защитит помещение от ветра, осадков, насекомых, при этом обойдётся дешевле аналогичных окон из пластикового профиля или дерева.

Бюджетный вариант холодного остекления

• Лёгкая конструкция из экологически чистого материала- алюминия. Продуманная конфигурация профиля обеспечивает высокую жесткость конструкций при низких температурах и при значительных ветровых нагрузках;
• Удобная система проветривания помещения- раздвижное открывание;
• Покрытие методом электростатического напыления обеспечивает ровную, однородную структуру профиля и гладкую слегка глянцевую поверхность, которая не теряет своих физических свойств весь срок эксплуатации.

Минимальный вес, окраска в любой цвет по каталогу RAL, оптимальные технические характеристики, при низкой цене выделяют алюминиевые раздвижные окна среди своих ближайших конкурентов Sliders, LG.

Общие сведения

• Алюминиевый профиль с монтажной шириной 60 мм, количество рельсов — 2 шт;
• Строгий внешний контур без закруглений;
• Ширина комбинации в световом проеме: рама-створка 75 мм, створка-створка внахлест 55 мм, створка-створка в паз 110 мм;
• Стандартный цвет покрытия профиля в ОкнаМаг — белый, темно- коричневый;

Уплотнитель

• Применяется внешний фетровый уплотнитель створки;
• Продуманный контур соединения створок замком выполняют роль естественной преграды от попадания влаги и ветра с уличной стороны;
• Для герметизации заполнения используется резиновый уплотнитель черного цвета, форма которого зависит от толщины стекла.

Сфера применения

• Остекление не отапливаемых помещений;
• Холодное остекление балконов и лоджий;
• Остекление веранд, террас и прочих построек.

Открывание, заполнение

• Раздвижное открывание — створки перемещаются, по направляющим, друг относительно друга;
• Регулируемые ролики расположены в нижнем профиле створки;
• Толщина стекла от 4 до 6 мм.

Технические характеристики Provedal 640раздвижная система открывания

Монтажная ширина, мм:	60
Материал профиля:	Окрашенный алюминий (профиль экструдированный из сплава алюминия 6063 (UNE 38.337) и анодируемый методом онодного окисления или окрашиваемый методом электроститического напыления в различные цвета).
Толщина стекла, мм:	от 4 до 6
Материал уплотнителей:	EPDM (свето-озоно- морозоустойчивая резина) и фетр. Уплотнение створок за счёт щёточных резиновых уплотнителей.
Материал уплотнителей: АРТК, силикон.
Требует использования только «своих» соединений и антимоскитных сеток.
Ручки – замки встроенные в створки, предусмотрена регулировка фурнитуры.

Список комментариев :

Никаких комментариев пока не отправлено.

Оставьте свой комментарий о алюминиевых окнах

Коробка (рама)

В комплект коробки входит:

1. Верхний, нижний, боковые профили — всего 4 шт;
2. Cамоклеющаяся прокладка — для герметизации угла;
3. Саморезы под крестовую отвёртку;
4. Ответные части замков — установлены в боковые стойки;
5. Инструкция по сборке.

В отличии от пластиковых окон, где подставочный профиль крепится по умолчанию, алюминиевые окна отгружаются без него. Но вы можете заказать алюминиевое раздвижное остекление с подставочным профилем, для этого свяжитесь с менеджерами ОкнаМаг.

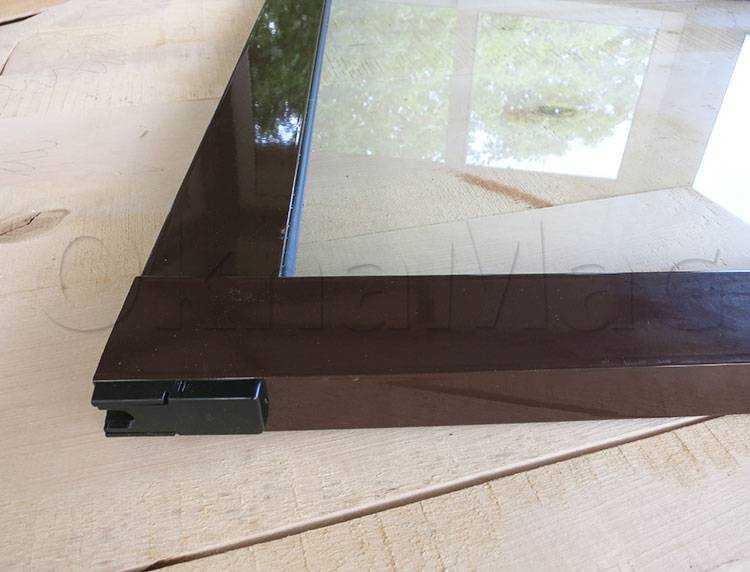

Створки с раздвижным открыванием

Створки оборудованы роликами, ручкой- замком, в местах соединений установлены пластиковые декоративные накладки.Ролики расположены в нижнем профиле створки;Механизм замка врезан в стойку. Чтобы открыть окно необходимо: переместить защелку замка в низ, после чего сдвинуть створку вбок.

Сборка, регулировка.

После того, как коробка раздвижного остекления собрана и зафиксирована в проёме, устанавливаются створки. Чтобы установить створку достаточно совершить несколько действий:

1. Под небольшим углом к оконному проёму завести верхний паз створки в рельс рамы;
2. Опустить створку на соответствующую направляющую.

В некоторых случаях пластиковые элементы расположенные по бокам створки, могут препятствовать ее установке. Этого можно избежать, заблаговременно передвинув заглушки в нижнее положение.

Роликовая фурнитура раздвижной системы Проведал, предусматривает регулировку створки. Поворачивая регулировочный винт меняется положение колёсика, что приводит к подъёму или опусканию створки.

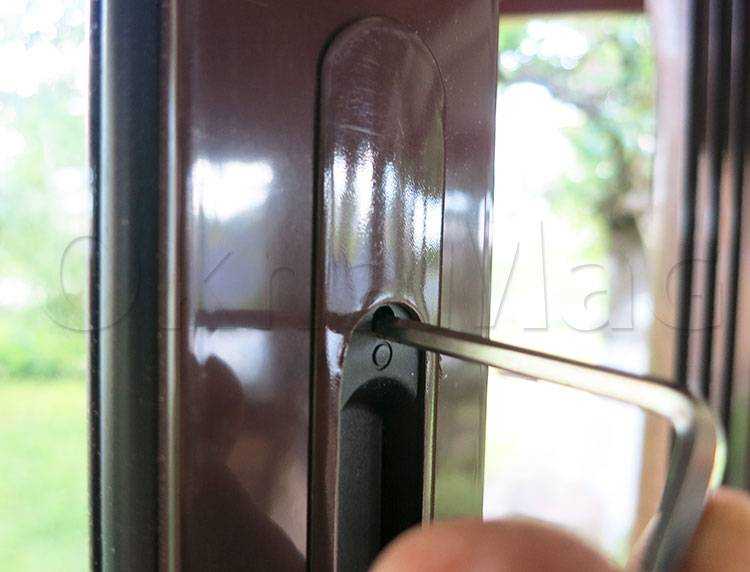

Для подгонки запорного механизма алюминиевых окон необходимо выставить ответную часть замка, она должна быть немного ниже выдвижного язычка ручки.

Узнать цену и заказать алюминиевые раздвижные окна для беседки, балкона, терассы можно на этой странице.

Запрещается

Во избежание травм, запрещается при перемещении створок по направляющим ставить руки между направляющим профилем и створкой, при закрывании — оставлять руки между створками.

Прикладывать нагрузки в вертикальном направлении, в том числе виснуть

на створках, облокачиваться на них, производить фронтальные удары и т.п.

Использовать какие-либо приспособления для открытия створок (ножи, молотки, отвёртки, пассатижи, и т.д.).

Отогревать створки горячей водой, феном и т.п. в зимний период.

Производить самостоятельную регулировку конструкций в течение гарантийного срока, ослабление или откручивание крепежных винтов, гаек, снятие отдельных деталей и узлов.

При любых нарушениях работы системы остекления необходимо обращаться к специалистам сервисной службы.

Категорически запрещается самостоятельный демонтаж створок во избежание несчастных случаев вследствие их выпадения.

Техническое обслуживание — Уход

Работы по уходу должны проводиться регулярно один — два раза в год (желательно в теплую погоду весной и осенью).

Обычные загрязнения от пыли и дождя устраняются с помощью теплого мыльного раствора.

При этом необходимо знать, что применение режущих предметов, а также абразивных чистящих средств и ацетоносодержащих веществ недопустимы.

Всегда следите за состоянием направляющих рельс. Рельсы и профиль должны быть чистыми. Это облегчит скольжение створок.

Ежегодно смазывайте ролики створок и нижние направляющие.

Проверяйте отверстия для коробочного водоотвода и при необходимости прочищайте их.

№7. Системы вентиляции

Качественные алюминиевые окна обладают высоким уровнем герметичности, собственно, благодаря этой характеристике они и находят широкое распространение в домах и квартирах. Старые деревянные окна за счет наличия щелей обеспечивали приток необходимого количества свежего воздуха, а при установке нового алюминиевого окна придется позаботиться о системе вентиляции. Как правило, используется одна из следующих систем:

• ограничитель проветривания с фиксацией в определенном положении. Это что-то типа гребенок, которые используются для пластиковых и деревянных окон, но для алюминиевых окон ограничитель имеет несколько другую форму, так как обычные гребенки не подходят по дизайну и способу крепления. Как правило, такие ограничители могут устанавливаться в 10-12 разных положений, обеспечивая необходимый уровень проветривания;
• форточки, которые использовались для проветривания повсеместно еще пару десятков лет назад, сегодня могут быть частью конструкции алюминиевого окна. Это простой и надежный вариант, но за счет наличия дополнительных профилей и створок поток солнечного света в помещение будет уменьшен;

• приточные клапаны вентиляции типа Air-Box Comfort S располагаются вверху окна, пропускают свежий воздух, но задерживают пыль и обеспечивают надежную защиту от шума. Регулируется такая система поворотом ручки, благодаря чему можно контролировать, какое количество свежего воздуха будет поступать в помещение.
