Обвязка свайного фундамента брусом: как сделать обвязку винтовых свай своими руками

Требования к обвязке

В строительстве ко всему выдвигаются определенные требования и нормы, и нижняя обвязка не стала исключением. Чтобы обеспечить безопасность жильцов дома и предотвратить преждевременное разрушение конструкции, необходимо, чтобы этот элемент каркасного дома четко соответствовал следующим требованиям:

Для нижней обвязки используется только новый, качественный и ровный брус. Все элементы конструкции должны быть одинакового размера: если это доски. Их размер составляет 38х140 или 38х100 мм, а если это брус, его размер составляет 120х120 либо 150х150 мм;
Для этих целей рекомендовано использовать хвойные породы дерева (причины описаны выше);
Все пиломатериалы необходимо заранее подготовить, чтобы их срок службы был максимально долгим. В эту подготовку входит обработка древесины антисептиками, предотвращающими гниение, появление паразитов, защищает материал от влаги и т

д;
Важно! Заменить прогнившие детали практически невозможно, поэтому, чтобы сберечь свой дом, важно заранее позаботиться о подобных мелочах.
Стойки дома должны быть максимально прочными;
Ствол, который используется для обвязки, должен быть максимально ровным. Это важно при строительстве каркасного дома;
Важно проследить, чтобы обвязка четко повторяла контур заложенного фундамента

В противном случае образуются пустые полости, в которых скапливается влага, а это приведет к преждевременному гниению древесины.

Брус или доска – что лучше?

Поговорим о том, какой материал лучше использовать для создания деревянной обвязки винтового фундамента. Строительные нормативы допускают использование цельного деревянного бруса (150х150, 150х200 200х200) или бруса, сшитого из несколько досок (50х200). Наборной брус качественно заменяет брус цельный и по некоторым характеристикам даже превосходит его. Три доски, сшитые вместе, заменяют брус сечением 150х200, при этом четыре доски аналогичны брусу 200х200.

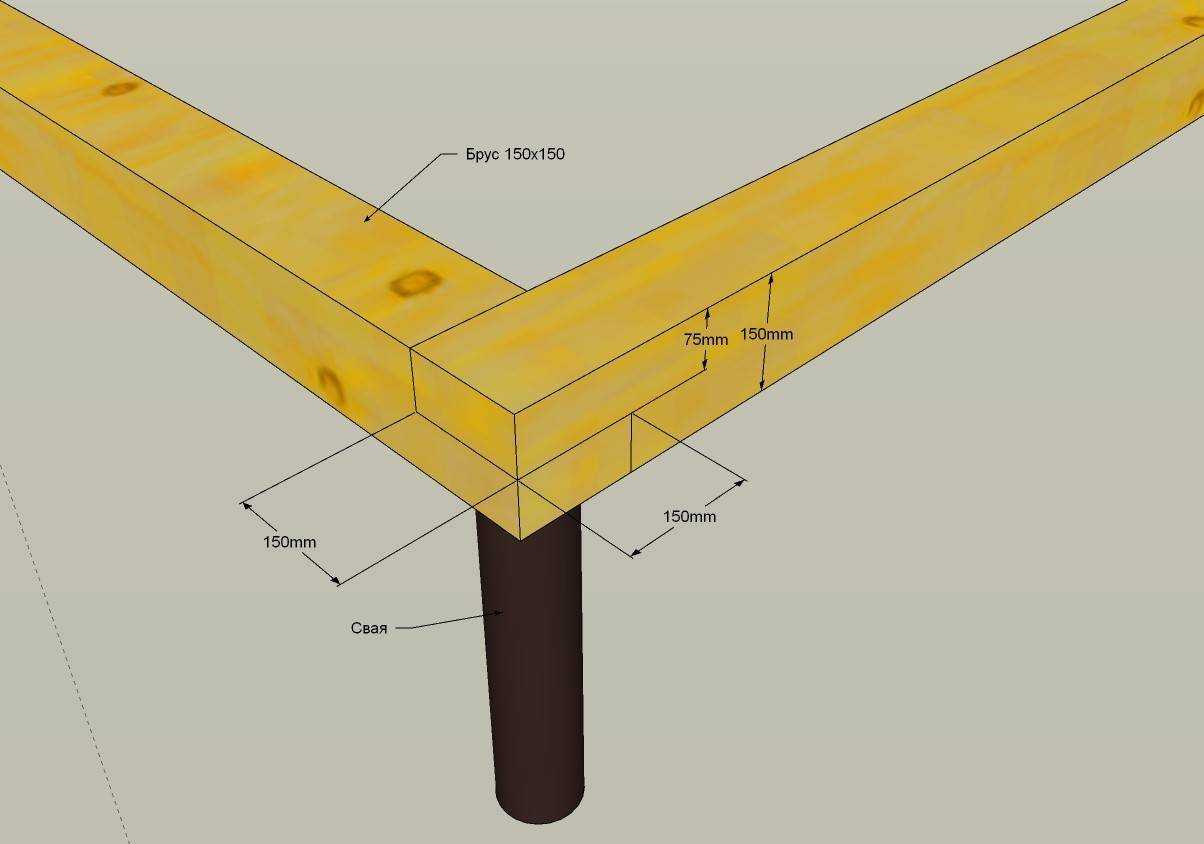

Брус, одна сторона которого равна 200 мм, укладывается на оголовки меньшей стороной. Высота обвязки при этом получается равной 200 мм.

Цельный брус является сравнительно тяжелым строительным материалом и в условиях ограниченного количества рабочих рук переносить его с места на место (даже в условиях небольшой строительной площадки) будет весьма затруднительно. К тому же, цельный брус плохо сопротивляется изгибу (хуже, во всяком случае, чем доски, поставленные на ребро), что делает его использование менее практичным.

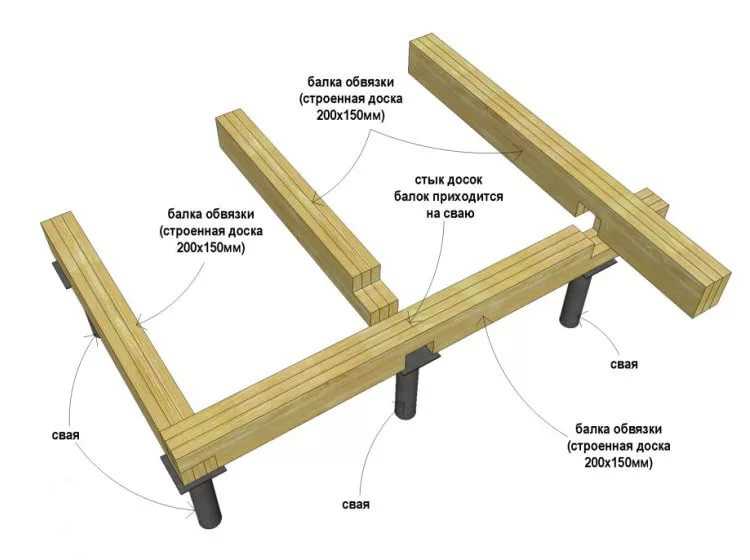

Доски, в отличие от бруса, перед установкой на сваи необходимо прочно соединить между собой. А это – дополнительные расходы, и в этом, пожалуй, заключается их основной недостаток.

Доски сколачиваются между собой гвоздями в два ряда с шагом 20 см. На каждом оголовке крепятся не одним глухарем, а четырьмя.

Что касается длины гвоздей: для составного бруса из трех досок (50х200) достаточно гвоздей длиной 90 – 120 мм. Они пробиваются с двух сторон в шахматном порядке. Расстояние между гвоздями – 20…45 см. Если брус составляется из четырех досок, вначале сбиваются вместе 3 доски, потом к ним крепится четвертая (такими же точно гвоздями).

Теперь поговорим о “глухарях”, упомянутых в цитате. “Глухарь” – это крепежный элемент – саморез, шляпка которого изготовлена в виде шестигранника (под гаечный ключ или гайковерт).

С помощью “глухаря” брус крепится к оголовку сваи (глухарь ввинчивается снизу).

Диаметр глухаря для крепления обвязочного бруса – 8…10 мм, его длина – 100…150 мм.

Чтобы брус или составные балки не раскололись во время завинчивания глухарей, в древесине необходимо предварительно просверлить отверстие.

Определить диаметр сверла поможет небольшая таблица.

Диаметр резьбы, мм	6	8	10
Диамер сверла, мм	4,5	6,5	8

Пошаговая инструкция по монтажу

Рассмотрим порядок действий при монтаже свайно-винтового фундамента для бани. Процесс проектирования и расчетов опустим, перейдем сразу к практическим действиям.

Работа ведется поэтапно, выполняются следующие операции:

Подготовка

Участок освобождают от лишних предметов, растений и прочих помех. Необходимо обеспечить пути подхода для техники, если планируется механическая установка свай. Приобретение и доставка на участок необходимого количества стволов нужного размера.

Понадобятся следующие материалы и инструменты:

Лопата.
Рулетка.
Металлический лом и два отрезка трубы по 1,5-2 м, внутрь которой этот лом входит свободно, но без лишнего люфта.
Болгарка с отрезным кругом.
Сварочный аппарат с электродами.
Оголовки для используемого размера свай.
Цемент и песок для изготовления бетона.
Колышки для разметки.
Лазерный уровень.
Покрытие для металлических деталей, защита сварных швов.
Швеллер, двутавр, рельс для обвязки.

Разметка

С помощью колышков отмечаются места установки свай согласно проектных данных. Начинать разметку следует с углов, сразу же проверяя равенство диагоналей. Пока они не будут выровнены, продолжать разметку нельзя.

Точки монтажа свай отмечаются колышками. После отметки углов переходят к промежуточным сваям и размечают их положение. Затем с помощью лопаты и личной бодрости в этих точках выкапывают небольшие углубления глубиной до 30 см и шириной, равной диаметру лопастей.

Это позволит сваям легче входить в грунт и обеспечить меньшее отклонение от вертикали.

Погружение

Завинчивание свай производится по определенной схеме. Это делается для того, чтобы уже установленные стволы не стали помехой для других опор

В особенности это важно при монтаже машинным способом, где техника должна подойти вплотную к точке погружения

Обычно начинают с центра и движутся последовательно к краям по спирали или змейкой.

При погружении свай необходимо постоянно контролировать вертикаль

В особенности важно делать это на начальном этапе, когда ствол достаточно свободно раскачивается и может быть установлен с перекосом

Выкручивать сваю назад для выравнивания нельзя, второй раз в эту точку ее устанавливать запрещается из-за нарушения прочности грунта после контакта с лопастями. Все исправления делаются на первых порах, когда ствол погружен на незначительную глубину.

Обрезка, обвязка, заливка бетоном

После установки всех свай производится обрезка. Устанавливается лазерный уровень, отмечающий горизонтальную плоскость на нужной высоте, на поверхности свай мелом или белым маркером отмечаются линии реза.

Болгаркой с отрезным кругом отрезают лишние куски трубы.

После этого выполняют обвязку. Все сваи соединяются между собой в продольном и поперечном направлении при помощи сварки. Используются отрезанные по размеру куски швеллера, двутавра или иного вида металлопроката.

После соединения свай в единую систему следует сразу же покрасить все участки сварки защитным слоем краски, кузбасслака или иного материала.

Затем внутреннюю полость свай заливают бетоном. Это дает стволам дополнительную жесткость и устойчивость к боковым нагрузкам пучения. Необходимо пользоваться плотными марками, начиная от М200 и выше.

На заполненные сваи устанавливаются и фиксируются оголовки, образующие площадки для установки ростверка и промежуточных (внутренних) опор.

Ростверк

Для бани обычно используют деревянный брус сечением 150 : 200 или 200 : 200 мм. Балки укладывают на площадки оголовков, предварительно подложив на металл двойной слой рубероида. Углы соединяют вполдерева.

Тщательно проверяют равенство диагоналей, выравнивают балки по осям, после чего закрепляют их на оголовках, используя специально созданные монтажные отверстия. Деревянные балки сразу же следует покрыть гидроизоляционным материалом для защиты от влаги.

Преимущества применения винтового основания

Тип основания

Технология постройки зданий на сваях была разработана еще в середине прошлого столетия, но не получила широкого применения. В основном она применялась при возведении зданий и сооружений в болотистой местности и на сложных земельных участках (холмах, оврагах). Стоит заметить, что изначально применялись забивные сваи, и спустя некоторое время стали использовать винтовые конструкции, что позволило значительно сократить время стройки и повысить экономичность.

Сегодня такой подход к возведению основы получил распространение благодаря надежности, простоте и небольшим затратам по сравнению традиционным методом возведения базы из железобетонных блоков. Существование незначительного уклона поверхности земли требует применения дорогостоящей технологии при закладке железобетонного основания, что значительно увеличивает стоимость строительства.

Применение технологии, как обвязка свайно-винтового фундамента в зимнее время, имеет огромное преимущество, т.к. не требует специальной подготовки грунта, применения специальной техники и материалов. Этот фактор также существенно снижает общую стоимость строительства. В целом, если учесть все факторы при применении технологии строительства со стабилизацией свайно-винтовых фундаментов, то на уменьшение стоимости влияет несколько моментов:

сроки строительства минимальны;
долговечность конструкции;
минимальная необходимость в рабочей силе;
не требует последующего ремонта.

Себестоимость такого метода создания базы в несколько раз меньше стоимости традиционного железобетонного основания, а возможность применения его на любой местности позволяет использовать эту технологию при строительстве не только небольших загородных домов и флигелей, но также использовать при строительстве малоэтажных жилых домов.

Нижняя обвязка каркасного строения

Перед тем, как возводить каркасную конструкцию, необходимо провести обвязку. Обвязка или ростверк соединяет разрозненные сваи в единую систему, равномерно распределяя нагрузку на все основание. Как и все этапы строительства, обвязку рекомендуется проводить с соблюдением определенной последовательности.

Перед началом обвязочных работ на каждую сваю приваривают металлические оголовки. При обвязке швеллером элементы крепят непосредственно к оголовкам. Для крепления обвязки из деревянного бруса на оголовки приваривают металлические фланцы. Они представляют собой перевернутую букву «П», в которой предварительно пропилены отверстия для крепежа. Ширина фланца равна ширине бруса для обвязки. После проведения сварочных работ места сварки обрабатывают антикоррозийным составом.
При строительстве каркасных домов чаще всего для обвязки используют деревянный брус. Перед использованием материал необходимо обработать антисептическим средством, защищающим от плесени и грибка, и антипиренами, которые снижают воспламеняемость дерева. Предварительно в каждом брусе выпиливают пазы для соединения. При этом возможно использование двух видов соединения: «в лапу» и «в полдерева». В первом случае с торцов бруса делают пропилы под произвольным углом на ширину, равную толщине бруса. Во втором варианте распил проводят вдоль бруса, ширина при этом также равна толщине бруса.
Для защиты деревянного бруса от воздействия влаги, скопление которой неизбежно на металлических элементах обвязки, можно использовать куски рубероида или полиэтиленовой пленки. Изоляция укладывается под брус в местах его контакта с металлом.
Начинают обвязку с углов, где проводят соединение первых смежных брусьев. Для выведения точного прямого угла пользуются обычным треугольником. Крепление бруса лучше всего проводить с помощью саморезов, а не гвоздей. Объясняется это тем, что при проведении ремонтных работ или при демонтаже саморез выкручивается из дерева легче, чем гвоздь. Между собой брусья скрепляют металлическими скобами или пластинами.
В некоторых случаях применяется метод двойной обвязки. Для этого укладывают один ряд из бруса сечением 20 см. для второго ряда нужен брус сечением 10*15 см. При этом второй ряд укладывают на узкую сторону.

Использование винтовых свай для возведения основания под каркасный дом позволяет в несколько раз сократить расходы на строительство и дома, и фундамента. При этом дома, построенные по каркасной технологии на винтовых сваях, отличаются прочностью и надежностью.

Как и чем обвязывать?

Материал для обвязки

Установка будет зависеть от особенностей материала изготовления балки и фундаментной основы. Обвязка винтовых свай брусом является распространенным вариантом. Но большинство интересуются вопросом, требуется ли использовать технологию с использование бруса, если можно использовать материалы с большей надежностью, металл или бетон. Отметим сразу, что брус является самым лучшим вариантом для ростверка при строительстве каркасного дома или дома из дерева, так как брус имеет большую прочность и высокую устойчивость к температурным перепадам. Во время обрабатывания антисептиком, который помогает защитить дерево от гниения, срок эксплуатации бруса увеличивается и становится больше, чем у стальных балок. Обвязка свай брусом проводится по технологии, которая предусматривает крепление балок на резьбу, или же выполняется закрепление каждой части ростверка при помощи хомута.

Установка на резьбу

Такая методика используется лишь для фундамента, который П-образный. Во впадины на фланцах нужно установить брус и закрепляют при помощи самореза. Между сваями и балками помещают рубероид. Балки соединяют в чащу или лапу по углам. Крепления угла может быть выполнено при помощи шипов. Для углов снаружи используют элементы в виде уголков. Такая методика дает возможность не тратить время на систему пазов и гребней.

Использование двутавровой балки и швеллера

Если конструкция не сильно нагружена, можно сделать ростверк из швеллера. К такой конструкции можно отнести сарай или баню. Ростверк из металла и сваи обвязывают с применением сварки. Элементы конструкции и основания прикрепляют на круговой шов. Процедура сборки заключена в установке швеллера на оголовки. Элемент можно укрепить таким образом, что боковые грани будут как будто бы смотреть вниз. Обвязка швеллером винтовых свай также выполняется и в противоположном направлении, в этом случае грани направляют вверх.

При таком расположении швеллера сопротивление нагрузкам на поперечных частях конструкции будет в разы лучше. Таким образом, вы получаете опалубку, которую следует залить раствором, и получится сформировать стеновую кладку для армопояса. Для того, чтобы обеспечить обвязке высокую прочность, вместо швеллера используют двутавровую балку того же размера. Когда балки и швеллеры стыкуются в углах, то используют сварку. По окончанию обвязывания опор ростверк покрывают средством, которое не дает образовываться коррозии.

Обвязка доской

Обвязка винтовых свай досками своими руками часто подразумевает использование материала из лиственницы, кедра, ели или сосны. Крепление фундамента в этом случае начинают с изготовления балки, в основе которой используют доски. Элементы следует склеить между собой и зафиксировать при помощи саморезов или установить на болтовую систему. При использовании в строительстве фундамента тонких досок следует дополнительно придавливать их листами фанеры. Обязательно следите за тем, чтобы все стыки были расположены на разных сваях. Доски между собой соединяем в полдерева. Балки должны быть расположены на ребре и зафиксированы при помощи свай.

Обвязка свай по данной технологии выполняется так:

Делают внутренний, внешний и средний контур (по принципу елочки).
Элементы по очереди собирают и устанавливают.
Между оголовками, швеллером и обвязкой следует обязательно установить слой рубероида для гидроизоляции.
Если высота обвязки вышла больше 0,4 метров, то дополнительное основание следует укрепить профильной трубой.

Использование профильных труб для обвязки двутавром

Если хотите, можно сделать обвязку двутавровой балкой, и тогда выбирайте материал с отверстиями перфорации. Двутавр следует приварить как можно крепче и впритык. Предпочтение в выборе данного материала заключается в малой массе и высокой прочности. Профильная труба в этой конструкции будет играть роль распорки, что повысит долговечность и улучшит эксплуатационные характеристики здания. Для обвязки профильную трубу следует приварить снаружи по всему периметру основания.

Преимущества свайного основания

Свайные основания с ростверком имеют множество преимуществ:

возможность возведения на участках с неустойчивой, обводненной почвой, с рельефом, имеющим значительные перепады по высоте;
небольшой объем земельных работ;
возможность выполнять строительство в районах, где возможны землетрясения;
в районах с вечной мерзлотой возведение свайного основания является оптимальным вариантом;
для частного домостроения сваи заглубляют в течение одного дня, обвязку делают в течение нескольких дней;
при применении высоких свай, под домом можно оборудовать гараж или хозяйственное помещение;
возможность применения в местности где уже построено много домов, куда не получится подогнать строительную технику.

Сначала полые винтовые сваи использовались для быстрого возведения объектов военного назначения. Затем стали применяться для строительства каркасных домов и построек из легких материалов. С развитием этого направления стали выпускать опоры, выдерживающие значительные нагрузки и имеющие длительный срок эксплуатации.

Для чего нужна обвязка ленточного основания

При строительстве каркасных и деревянных домов, чтобы облегчить процесс соединения фундамента со стенами, на бетонную ленту крепят обвязку из бруса. Крепление осуществляют с помощью закладных шпилек или болтов. Проверяют, чтобы ростверк располагался строго по уровню.

Если бетонная лента неровная, можно скорректировать ее расположение с помощью цементной стяжки. При перепадах по высоте менее 1 см подкладывают под обвязочный брус дощечки нужной толщины.

Инструкция по обвязке брусом ленточного основания:

Закрепляют в фундаменте анкерные шпильки.
Бетонную ленту покрывают гидроизоляционным слоем. Можно использовать рубероид или битумную мастику.
В брусьях просверливают отверстия, немного шире, чем сечение шпилек. Одевают на крепеж прокладку и шайбу.
Укладывают брус на бетонную ленту так, чтобы шпильки вошли в отверстия.
Соединяют между собой элементы деревянной обвязки.
На крепеж одевают гайки. Углы соединяют гвоздями или нагелями.
Просверливают в древесине отверстия на таком же расстоянии на каком закреплены шпильки в бетоне. Сечение отверстий должно быть немного больше, чем диаметр анкерных шпилек.
На каждую шпильку надевают прокладку и широкую шайбу.

После монтажа обвязки можно приступать к возведению стен.

Как собрать нижнюю обвязку для фундамента из бруса можно посмотреть на видео:

Обвязку фундамента довольно легко выполнить своими руками

Важно обратить внимание на качество соединения всех элементов между собой и размещение их строго по уровню

Одинарная обвязка

Наиболее распространенный вариант формирования деревянной обвязки – укладка поверх свай единственного ряда бруса. Этого достаточно для создания прочного основания, что к тому же позволяет экономить на стройматериалах.

Одинарная нижняя обвязка применяется при сочетании следующих условий:

Сравнительно легкого веса стен.
Каркасной технологии строительства.
Высоты дома не более 1-2 этажей.

Подбор материала

В основе обвязки берется брус сечением 20х15 или 20х20 см. При этом к его качеству предъявляются следующие требования:

Влажность не выше 15-20%.
Отсутствие повреждений – трещин, дефектов, гнили.
Соответствие размера будущей нагрузке.

Ввиду того, что обвязочный ряд находится в самой нижней части сооружения, на него будет постоянно воздействовать сырость, которую в той или иной степени содержит грунт. Поэтому предпочтение лучше отдавать хвойным породам, в идеале лиственнице.

Брус для обвязки

Брус или доска: что лучше

Как альтернатива брусу, для формирования ростверка нередко используется доска 50х200 мм. При этом чтобы создать опорную балку, берется 3 таких доски, располагаемых пакетным способом – со смещением по краям на ширину. Их крепление осуществляется на гвозди и саморезы.

Преимущества по сравнению с классическими венцами:

Более легкий монтаж, особенно когда работы приходится делать одному человеку.
Высокая прочность соединения в углах – благодаря смещению досок.
Практически отсутствует усыхание и искривление.

Однако по сравнению с «пакетом» брус все же представляет собой единую структуру. При его использовании меньше промежуточных операций – по сборке и обработке.

Доска также используется для создания обвязки

Установка оголовков

Прежде чем начинать обустраивать обвязку из бруса, нужно правильно подготовить оголовки. Это металлические пластины квадратной формы, венчающие сваи. Они выполняются функцию опоры и фиксируют ростверк.

Подготавливаются они следующим образом:

По размеру подбираются так, чтобы ширина была на 5 см больше самого бруса. Например, для заготовки 20х20 см, пластина должна быть 25х25 см.
Если свая металлическая, пластинка просто приваривается к ее верхнему обрезу. К ж/б-варианту она может прикручивать к шпилькам, забетонированными в массу.
Высверливаются отверстия под крепление балки монтажными метизами.
Поверхность оголовка, непосредственно контактируемая с деревом, покрывается слоем гидроизоляции. Применяется битум, стеклоизол или рубероид.

Оголовок на бетонной свае

Укладка и фиксация бруса

Прежде чем приступать к непосредственной сборке ростверка, все элементы требуется подготовить – подогнать по размеру, выпилить места стыковки и просверлить монтажные отверстия, обработать спецсредствами и просушить. Далее укладка осуществляется по следующему алгоритму:

Сборка начинается с одного из основных углов.
Брусья соединяются в пазы и выверяются под углом 90.
К оголовку балки фиксируются на болты, а между собой – с помощью саморезов, скоб, пластин, уголков – в зависимости от условий.
Сперва выполняется сборка ростверка по периметру, а затем по врезкам – на местах внутренних перегородок.
После каждого соединения, прежде чем элементы обвязки будут зафиксированы, углы проверяются на соответствие плану.

Чтобы исключить образование коридоров холода, в стыки брусков закладывается джутовая лента.

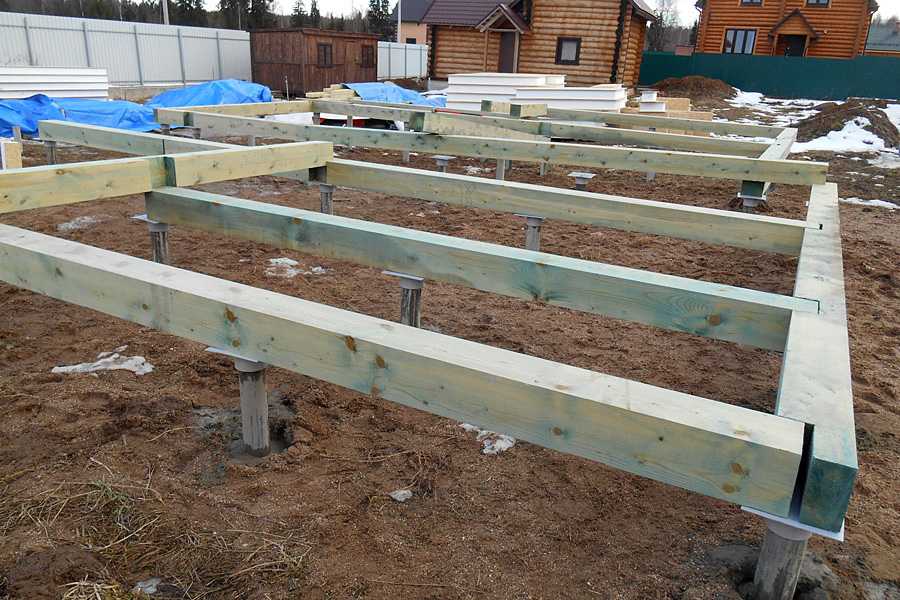

Укладка бруса на сваи

Проверка горизонтального уровня

Когда элементы закреплены, требуется выполнить проверку сторон ростверка на соответствие горизонтальному уровню. Для этой цели используется обычный строительный измерительный уровень.

Допустимым считается перепад по высоте между противоположными сторонами или углами по диагонали не более 5 мм. Более серьезные отклонения могут повлиять на устойчивость возводимой конструкции. Поэтому в ходе последующего строительства должны вводиться соответствующие корректировки.

Обработка обвязки

Необходимость финишной обработки ростверка обусловлена его условиями эксплуатации. Делая дом по каркасной технологии на точечных опорах, нельзя забывать, что обвязка как раз и выступает фундаментом по отношению ко всему сооружению. А если учесть, что древесина хорошо насыщается влагой, то тем более необходима преграда на пути ее перехода к материалу стен.

Поэтому по завершении сборки брусовая конструкция сначала обмазывается битумной пропиткой, а затем поверх накладывается слой рулонной гидроизоляции. Только после этого можно продолжать возведение постройки.

В видео один из способов создания обвязки свайного фундамента с помощью досок:

Преимущества винтовых свай

Винтовая свая СВЛ-250/76-1000

С помощью винтовых элементов можно с успехом возводить даже крупные постройки из бревен и бруса, не опасаясь неравномерных просадок. Независимо от типа почвы, усадка будет равномерной.
Монтаж занимает небольшое время.
Баню можно построить возле озера, реки или вблизи заводненных участков, независимо от уровня подземных вод.
Во время смены сезонов опоры не смещаются.
За счет своей острой формы, винтовые сваи хорошо заглубляются на нужную величину.
Это сравнительно дешевый способ сделать фундамент (в сравнении с другими способами).
Экологическая безопасность для окружающего ландшафта.
Удобство и универсальность применения.
Отсутствует необходимость выполнения земляных работ.

Сначала на очищенном от растительности участке осуществляется разметка по периметру фундамента. Затем начинается этап установки опор. Они могут устанавливаться на разном расстоянии. Точный промежуток между ними определяется особенностями почвы.

Если постройка будет небольшого размера, то достаточно их ввинчивать на расстояние 2-3 метра. При неоднородных почвах для прочности конструкции, сваи опускаются на разную глубину.

Толщина свай подбирается с учетом веса бани. Для небольших, облегченных сооружений берется диаметр от 90 мм.Установка винтовых опор может выполняться специалистами, но при незначительном весе конструкции и хорошем расположении участка, ее реально выполнить своими силами.

Если материалом для бани является оцилиндрованое бревно, то на оголовки крепится нижний венец.Опытные строители рекомендуют делать «запилы» только над площадками оголовков, так как все прочие могут ослабить брус и вызвать его прогибание.

Винтовые сваи зимой

Если сравнивать фундамент на сваях с обычным ленточным вариантом, то есть несколько основных преимуществ.

Меньшая стоимость всего проекта.
Высокая скорость монтажа.
Применение на сложных грунтах.
Некоторые виды свай могут быть установлены даже в зимнее время.
Исключается необходимость обширных работ по выборке грунта.
Неподверженность к пучению грунта.
Возможность свободного распределения нагрузки методом подбора количества свай.
Нет необходимости изоляции от влаги.
Простота обслуживания.
Если используются забивные или винтовые сваи, то можно сразу же приступать к возведению стен.
Простота подвода различных коммуникаций.

Последовательность строительства и закрепления обвязки

Первым делом брус, пропитанный антисептиком и порезанный в соответствии с заранее продуманной разметкой, раскладывается на свайных оголовках. Запилы и пазы в древесине также проделываются заранее.

После этого можно приступать к самому ответственному этапу – к выравниванию обвязки по диагоналям и по длине бруса.

Помните: погрешности, допущенные во время завинчивания свай – это нормальное явление. Оголовки свай на 1-2 см могут быть смещены в сторону от прямой линии, но обвязка, которая на них устанавливается, должна иметь идеально ровную геометрию.

Если в основании дома у вас получился ромб (вместо четкого прямоугольника или квадрата), то стены и крышу дома вы уже никогда не сможете выровнять

Именно по этой причине сконцентрировать свое внимание следует на геометрии обвязки, а не на выравнивании оголовков

Диагонали обвязки, уложенной, но еще незакрепленной на сваях, необходимо проверить и выровнять несколько раз. Только после этого брус можно закреплять в угловых точках свайного фундамента.

Закрепив углы, следует проверить геометрию боковых и внутренних балок. Для этого следует использовать веревку, натянутую между углами вдоль каждой из сторон обвязки.

Полностью крепить боковые и внутренние балки к оголовкам свай следует поочередно, проверяя их на предмет смещений в сторону от прямой линии.

Чтобы обвязка не разошлась в процессе эксплуатации, боковые, а также угловые примыкания бруса необходимо дополнительно скрепить скобами и специальными уголками.

Соединения бруса обвязки

Брус скрепляется по длине и углам в соответствии с технологией. Ее соблюдение гарантирует надёжность и долгий срок службы обвязки.

Способы крепления обвязки из бруса:

«Коренной шип» используется для соединения по углам;
«В лапу» брус скрепляется по длине;
«В полдерева» производится фиксация углов;
«Встык» — аналогично с предыдущим.

Выпилы для крепления бруса выполняются различными способами. Можно применять ножовку по дереву, плотницкий топор, бензопилу.

Работы выполняются следующим образом:

Наносится разметка по горизонтали и вертикали в соответствии с необходимыми размерами вырубки. Ширина горизонтального выпила должна быть равна его стороне. Глубина составляет половину вертикальной части бруса. К примеру, если сторона бруса равна ста миллиметрам, значит требуется выполнить выпил на 100 миллиметров по горизонтали и 50 по вертикали;
Выпиливание начинаются по вертикальной разметке с двух стороны. В конечном итоге получится выпил, имеющий ровные плоскости и позволяющий качественно соединить брус.
