Метод связки профилированной трубой
Профилированная труба имеет строение, схожее со швеллером, но по степени прочности она ему сильно уступает.
Это происходит из-за менее прочного металла, применяемого для изготовления профильной трубы, меньшей толщины стенок и прочих особенностей материала. Для достижения максимальной прочности угловые соединения производятся внахлест или внакладку.
Как вариант, производится подрезка концов под 45°, сварка с последующим укреплением стыка косым уголком на болтовые соединения.
Порядок действий:
- Подрезка свай, установка оголовков.
- Укладка балок по внешнему периметру, соединение углов.
- Укладка внутренних балок, сварка с внешними элементами.
- Обвязка остальных опор для получения максимальной жесткости.
- Нанесение слоя защитного антикоррозийного покрытия.
ВАЖНО!
По возможности, все соединения усиливаются металлическими «косынками», установленными на болтовые соединения.
Свайный фундамент и этапы его монтажа
Закладку свайного фундамента используют при строительстве зданий разной этажности. Этот вид фундамента не требует трудоемких работ по рытью котлована, что является существенным плюсом перед другими видами основания дома. Одним из главных достоинств такого метода является возможность установки практически в любой местности, при любом грунте.
Для того чтобы определить плюсы и минусы свайного фундамента рассмотрим его разновидности, видео обзор этапов закладки своими руками и особенности установки разных свай.
Исходя из расчёта нагрузки на фундамент, подбирается диаметр свай
Этапы закладки свайного фундамента
До начала обустройства любого фундамента необходимо провести определенные подготовительные работы и расчеты, которые включают в себя следующее.
- инженерно-геологический анализ грунта;
- определение типа свай для фундамента;
- подробный чертеж плана дома с указанием всех деталей строения;
- расчет нагрузки на фундамент;
- чертеж подземной части;
- установка свай;
- расчет и заливка ростверком;
- установка цокольного этажа;
- расчет стоимости фундамента.
Фундамент из винтовых свай с железным ростверком
Варианты обвязки
Обвязка свай брусом
Фундамент, обвязанный брусом.
При обвязке свайно-винтового фундамента брусом делают следующее:
Оголовок сваи монтируется после выравнивания (обрезания) сваи и после заливки внутрь неё бетона (в случае необходимости).
- Аккуратно выравнивают установленные сваи так, чтобы столбы находились точно на одном уровне.
- На сваи монтируют оголовки.
- Выполняют гидроизоляцию материала.
- На брусе, который приходится на стыки углов дома, выпиливают пазы нужного размера для последующего соединения деревянных частей между собой.
- Брус выкладывают на оголовки свай по периметру вдоль всего контура фундамента таким образом, чтобы стыки обособленных частей ростверка скреплялись между собой на оголовках. Места стыков при этом прокладываются жгутом для лучшего уплотнения.
- Выравнивают ростверк и тщательно проверяют угол: он не должен отклоняться от 90 градусов.
- Фиксируют брус на оголовках свай посредством саморезов.
Обвязка свай доской
При монтаже свайного фундамента обвязка доской имеет ряд бесспорных достоинств по сравнению с брусом:
- При проведении работ в брусе со слишком большим сечением могут появиться трещины либо он значительно деформируется.
- Для изготовления балок длиной более 6 м брус не годится из-за серьезных проблем, которые могут возникнуть при этом.
- Балки из бруса достаточно тяжелые, поэтому для их монтажа потребуется целая бригада рабочих. В то же время балку из досок изготавливают прямо возле фундамента, что значительно проще.
- Балки из досок не требуют дополнительной просушки и отличаются повышенной прочностью по сравнению с аналогами из бруса.
Обвязку винтовых свай с применением доски выполняют по следующему алгоритму:
- Между оголовками свай и собственно обвязкой обязательно делают гидроизоляционный влагонепроницаемый слой, часто из рубероида высокого качества.
На фотографии прекрасно видно гидроизоляцию оголовка от обвязки, а также лежень.
Обвязка свай швеллером (двутавром) или профтрубой
Металлические ростверки позволяют использовать свайно-винтовой фундамент при возведении не только деревянных строений, но и зданий из шлакоблоков, пенобетона и газосиликата в один этаж.
Обвязку фундамента швеллером или двутавром производят следующим образом:
- Устанавливают столбы свай на одинаковой высоте и обрабатывают металлические элементы обвязки антикоррозийным средством.
- Металлические балки помещают на сваи так, чтобы они соединялись посередине столбов свай. Швеллер обрезают под прямым углом в местах угловых стыков элементов ростверка.
- Балки приваривают друг к другу и к оголовкам свай.

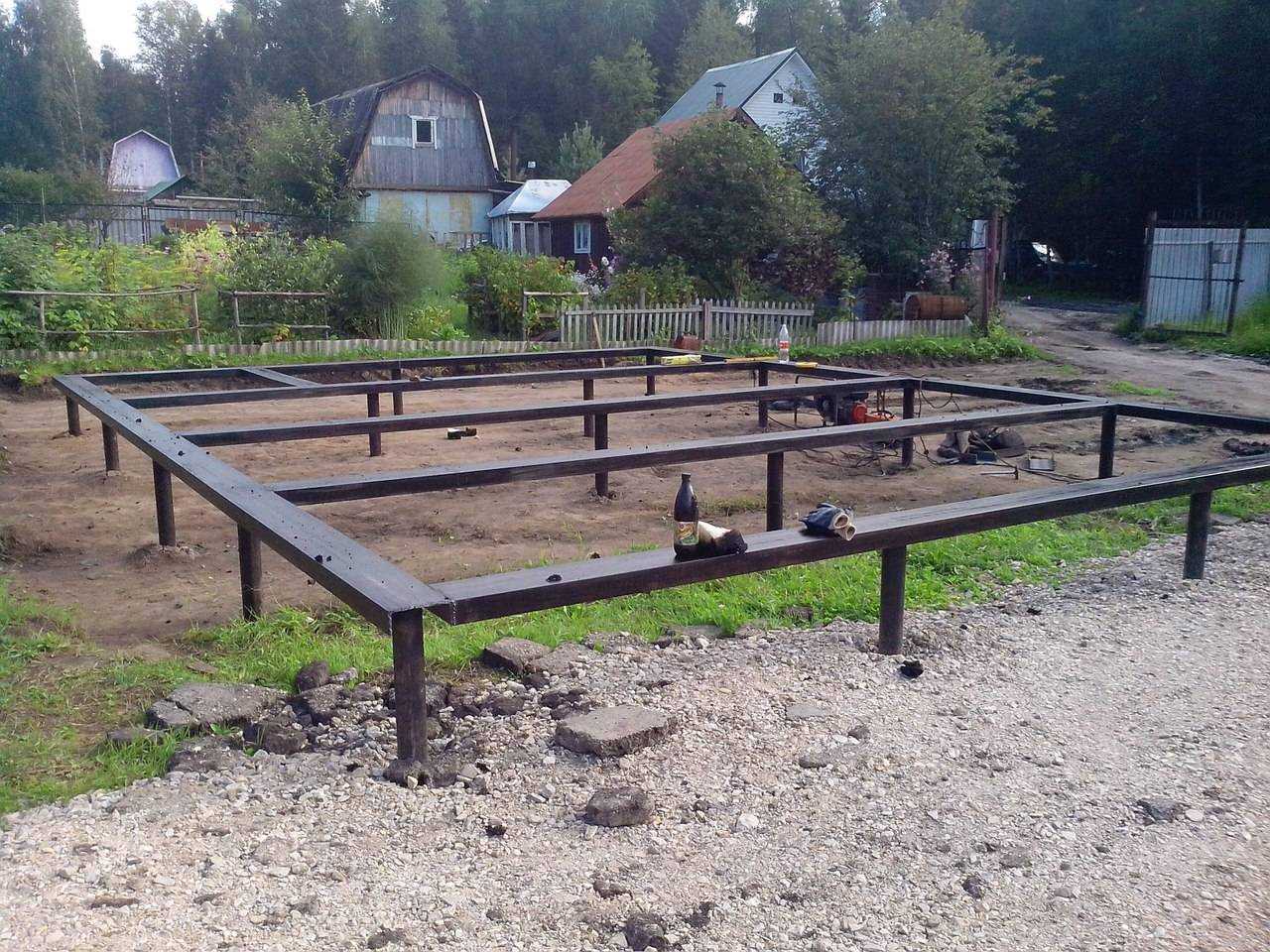

На данном фото фундамент обвязан и швеллером, и профильной трубой (снизу).
Обвязка свайного фундамента профтрубой производится практически аналогично, однако устойчивость такого материала к значительным механическим нагрузкам может оказаться намного меньше. Из преимуществ трубы отметим дешевизну и небольшой вес.
Обвязка свай с использованием железобетонного ростверка
Железобетонная обвязка монолитного типа выходит почти на треть дешевле, чем металлическая, однако она имеет ряд недостатков, основные среди которых – трудоемкость установки и невозможность продолжения строительства до полного отвердевания ростверка. На это обычно уходит не меньше месяца.
Обвязка свай с использованием железобетонного ростверка: итоговый вариант.
При обвязке свай посредством железобетонного ростверка необходимо действовать следующим образом:
- Столбы свай выставляют на один уровень.
- Из обструганных досок изготавливают опалубку для дальнейшей заливки бетоном, которую изнутри оббивают клеенкой для предотвращения утечек.
Готовая деревянная опалубка на бетонных сваях.
Рекомендации специалистов
Перед началом работ требуется просмотреть все участки и убедиться, что столбики имеют одинаковую высоту. От этого зависит успех всего строительства. Высота свай должна иметь идеальную точность, иначе невозможно будет выполнить хорошо дальнейшую работу. Если какой-либо столб оказался выше или ниже, его следует выровнять. Иначе в будущем возможен сильный перекос пола в доме.
Соединение обвязки требуется выполнять точно по центру участка
Именно в данном месте фиксируют саморезы
Установка крепёжных элементов делает всё сооружение максимально прочным, поэтому к данному вопросу следует отнестись с большим вниманием
Фиксация самореза по центру бруса не позволит древесине треснуть.
Перед установкой бруса важно проверить правильность подбора длины элементов
Деревянный брусок, который будет монтироваться горизонтально, должен быть в два раза шире сваи. Только тогда вся конструкция будет особо прочной и надёжной.
Лучше не экспериментировать в период возведения сооружения с новыми технологическими методами. Грамотно выполненная работа обеспечит нужные технические параметры всему основанию дома
Если у мастера нет уверенности в собственных силах, лучше вызвать специалистов для выполнения качественного ростверка.
Соблюдение всех правил и рекомендаций специалистов обеспечат конструкции высокую прочность. Чтобы не переделывать ростверк в дальнейшем, брус необходимо точно выровнять по горизонтали. Используйте для пропитки составы, которые предохранят материал от попадания влаги.
Обвязка свайного фундамента требует полного понимания всех этапов процесса. Прочно зафиксированные элементы конструкции позволят правильно распределить дальнейшую нагрузку на здание, сохранят дом от разрушения и продлят его срок эксплуатации
Грамотно выполненная работа обеспечит нужные технические параметры всему основанию дома. Если у мастера нет уверенности в собственных силах, лучше вызвать специалистов для выполнения качественного ростверка.
Соблюдение всех правил и рекомендаций специалистов обеспечат конструкции высокую прочность. Чтобы не переделывать ростверк в дальнейшем, брус необходимо точно выровнять по горизонтали. Используйте для пропитки составы, которые предохранят материал от попадания влаги.
Обвязка свайного фундамента требует полного понимания всех этапов процесса. Прочно зафиксированные элементы конструкции позволят правильно распределить дальнейшую нагрузку на здание, сохранят дом от разрушения и продлят его срок эксплуатации.
Обвязка винтовых свай швеллером и двутавровой балкой
Ростверк из швеллера формируется в слабонагруженных конструкциях, подводимых под гаражи, сараи, бани и бытовки. Причем обвязка свай и ростверка из металлопроката выполняется с помощью сварки. То есть все элементы конструкции фундамента фиксируются на шов кругового типа.
Сам процесс сборки предполагает монтаж швеллера на оголовок сваи либо боковыми гранями вниз (верхняя поверхность остается чистой), либо в противоположном положении (боковыми гранями вверх).
Первый вариант гарантирует высокую прочность конструкции. Расположенный таким образом швеллер сопротивляется поперечным нагрузкам с большей эффективностью. Однако, перевернув швеллер, мы получаем естественную опалубку, которую можно заполнить бетонным раствором, сформировав армирующий пояс для будущей стеновой кладки.
Поэтому, в качестве компромиссного варианта, позволяющего сохранить и высокую прочность ростверка, и верхнюю «опалубку», вместо швеллера стоит использовать двутавровую балку аналогичных размеров.
Угловые сопряжения балок или швеллеров соединяются сваркой — встык. Ну а после окончания обвязки опор элементы созданного ростверка грунтуют антикоррозийными составами.
https://youtube.com/watch?v=A7StWtdRiKQ
Обвязка свайного фундамента профильной трубой
Способ рекомендуют, когда сваи выступают из грунта на высоту от 0,5 м. Обвязка фундамента профильной трубой преимущественная на площадках со сложным рельефом. Ростверк из профилей обеспечивает жесткую фиксацию конструкции с отсутствием рисков деформирования.
Стоит профиль дешевле уголка и швеллера, поэтому его использование является наиболее экономным.
Обвязывать сваи профильной трубой можно 3 методами:
- приварить в 2 ряда, располагая друг над другом;
- фиксировать между столбами наискосок;
- закрепить крест-накрест.
Применяют для крепления точечную сварку с последующей зачисткой швов. Трубы сваривают внахлест или прибегают к методу с обрезанием профилей под углом 45º и последующим фиксированием уголков на винтах.
Преимущества профильной трубы для ростверка:
- Несложный монтаж, материал легко поддается резке и сварке.
- Ростверк выдерживает значительные нагрузки.
- Масса обвязки небольшая, так как у труб полая структура.
- Хороший выбор размеров – в пределах 25х50-200х400 мм, толщина стенки 1,5-12 мм. Чем шире вертикальные поверхности дома, тем толще должны быть стенки труб и больше сечение.
Недостатки:
- подверженность коррозии – обработка битумными составами обязательная;
- ежегодное обновление защитного покрытия;
- слабость сварных креплений – желательно привлечь для сварки профессионала.
Особенности выполнения обвязки
Выполняя обвязку свай необходимо правильно выбрать уровня ее размещения, согласно которому железобетонные ростверки классифицируются на:
- Висячие;
- Наземные;
- Углубленные.
Рис. 2.0: Виды ростверков по уровню размещения
В условиях стабильного грунта наиболее простым в обустройстве способом обвязки будет наземный ростверк, который расположен на поверхности почвы. Сваи с наземным ростверком классифицируются как свайно-ленточный фундамент — это надежное основание с высокой несущей способностью, которая достигается за счет увеличения опорной площади фундамента контактирующей с грунтом лентой. Однако в почве, склонной к пучению, такой вариант обвязки неприменим ввиду риска отрыва ростверка от стволов свай выталкивающими нагрузками. Тут необходимо обустраивать висячий ростверк, поднятый над грунтом на высоту 20-40 см. Углубленный ростверк — конструкция, которая размещается в толще почвы. Под опорной подошвой ростверка грунт заменяется на не подвергающуюся пучению песчано-гравийную подушку. Такой ростверк применяется при возведении тяжелых многоэтажных зданий, запаса прочности висячей обвязки для которых недостаточно.
Гараж на винтовых сваях
Свайный фундамент для гаража
Фундамент является несущей конструкцией любого строения, поэтому очень важно правильно выбрать тип основания и провести соответствующие расчеты. Фундамент на сваях можно назвать достаточно популярным вариантом для строительства легких зданий, к числу которых относятся и гаражи. Широкое использование объясняется рядом преимуществ, которыми характеризуется свайный фундамент:
Широкое использование объясняется рядом преимуществ, которыми характеризуется свайный фундамент:
- Во-первых, строительство может проводиться в любую погоду в течение всего года.
- Во-вторых, трудовые и финансовые затраты минимальны.
- В-третьих, свайное основание считается одним из надежных и долговечных.
- Наконец, в некоторых случая сваи являются единственным вариантом, что чаще всего связано со свойствами грунта.
Однако строительство гаражей на свайном фундаменте имеет свои недостатки: отсутствие возможности обустройства смотровой ямы или подвала и сложность обустройства подъезда к гаражу.
Стоит ли подкладывать под балки рубероид?
Рубероид укладывается на свайные оголовки (перед монтажом бруса) в 90% случаев. Особой необходимости в использовании таких подкладок нет, поэтому решайте сами – стоит ли делать подобную гидроизоляцию, или же ее обустройство является совершенно бесполезным излишеством.
Leo060147 FORUMHOUSE
Нужно ли класть что-нибудь между оголовками и брусом во время строительства обвязки? В такой гидроизоляции нет никакого смысла. В отличие от бетона или других пористых материалов, металл не имеет капилляров. Поэтому капиллярная влага с его поверхности никак не может попасть на брус или любой другой материал.
Монтаж свай
Свайно-винтовое основание устанавливается следующим образом:
- по всей длине сооружения, а также в углах и на стыках внутренних стен ввинчиваются сваи с шагом от одного до трёх метров;
-
верхушки всех свай подгоняются под уровень и скрепляются балками (из дерева или металла), чтобы образовалась жёсткая конструкция, которую ещё называют ростверк.
Существует несколько вариантов расположения свай:
- Одиночное — каждая находится под опорой.
- Ленточное — сваи расположены по периметру сооружения.
- Полосами — сваи идут в два и более ряда.
- Куст — сваи вбиты кучно в местах большой нагрузки или под несущими колоннами.
- Поле — сваи вкручены в шахматном порядке или рядами.
Чтобы трезво оценить свои силы, перед установкой необходимо отдавать себе отчёт, какой объём работ придётся выполнить. На лёгком грунте винтовые сваи размером до 5 метров можно установить вручную. Для этого понадобится три помощника, двое из которых будут выполнять физическую часть, а третий следить за точностью установки.
Пошаговое руководство по установке фундамента из винтовых свай
-
Первым делом проводится расчёт материала для будущей постройки. Например, для постройки одноэтажной бани размером 6 на 6 метров с запасом понадобится 14 стандартных свай (длина 2,5 м, диаметр 10,8 см), установленных с шагом в 2–3 метра.
-
Далее с помощью колышков осуществляется разбивка свайного поля. Сначала расставляются угловые колышки, потом между ними натягивается бечёвка, и по ней устанавливаются все остальные.
-
Используя ручной бур, проделывают заходные скважины под сваи. Ручной бур должен иметь длину штанги не менее 5 метров и диаметр до 30 см. Глубина и диаметр скважины рассчитываются исходя из особенностей грунта. Можно ограничиться и приямками в 20 см.
-
В специальные отверстия в верхней части сваи вставляется лом или арматура, на концы которого (-ой) надевают обрезки труб длиной 5–6 см. Охватывать основу хомутом, также как и пристраивать к ней ворот сбоку категорически нельзя, так как тогда её неминуемо перекосит. Заглубление сваи проводится путём прокручивания лома вокруг её оси. Крутят, как правило, двое, а третий измеряет вертикальность сваи при помощи уровня или отвеса. Отклонение свыше 1–2% недопустимо, иначе свая деформируется.
-
Вкручивание производится ниже уровня промерзания грунта, поэтому надо заранее узнать эти показатели для своего региона. Когда свая пройдёт через этот уровень, она достигнет твёрдого грунта, и вкручивать её станет значительно тяжелее. Если труба наткнётся на камни, её придётся выкрутить, и вкрутить заново чуть под углом, пробуя сместить камень лопастями. После чего опять нужно проверить вертикальность сваи.
-
После вкручивания всех свай их оголовки обрезают так, чтобы они образовывали горизонтальную плоскость. Подрезка выполняется болгаркой.
-
Далее внутренние части свай бетонируются. Пустыми их оставлять нельзя, так как это чревато коррозией и сокращением срока службы. Заполняются трубы бетонным раствором из расчёта 1,5 ведра на каждую.
-
После заполнения свай выполняется обвязка фундамента. Если речь идёт о лёгком сооружении, то ростверк из металла необязателен. Достаточно установки металлических оголовков, к которым шурупами прикручивается деревянный брус. Стыки промазываются битумом.
- Теперь свайно-винтовой фундамент готов, можно начинать возведение каркаса строения.
Особенности расчета
Вычислить правильное расстояние между опорами важно по следующим причинам: если опоры будут находиться слишком далеко друг от друга, может произойти посадка здания, маленькое расстояние между сваями значительно увеличит финансовые затраты на строительство. Профессиональные строители рекомендуют при проведении расчетов учитывать:
- Вес каркасного строения в целом;
- Массу мебели, техники, коммуникационных систем;
- Коэффициент запаса;
- Свойства самих свай;
- Нагрузку от ветра и снега;
- Устойчивость почвы.
При расчете также учитываются такие показатели, как:
- Полезная нагрузка. Ее определяют положениями СНиП (строительными нормами и правилами);
- Снеговая нагрузка. Индивидуальна для каждого региона, поэтому ее нужно находить именно для вашей местности;
- Коэффициент запаса всегда применяется стандартный — 1,1-1,25.
Как только проведены расчеты, необходимо зафиксировать полученные данные. Для этого рисуется схема. На ней четко обозначается месторасположение каждой отдельной сваи на плане фундамента. Это упростит распределение опор непосредственно при работе. При любом результате расчетов колонны обязательно располагаются по углам здания, в зоне сопряжения несущих конструкций. Оставшиеся опоры расставляются под лагами пола будущего дома, распределять их нужно равномерно.
Методика расчета
Расчет количества винтовых свай выполняют с учетом габаритов и веса дома, который будет установлен на фундамент. Как правило, расстояние между сваями может составлять:
- до 2 м, если будет возводиться строение из газобетонных и пенобетонных блоков или плит;
- до 3 м, если запланировано строительство деревянного дома из бруса, бревна и т.д.;
- до 2,5 м – также выбирают для деревянных конструкций. Еще с такими сваями работают в регионах, где наблюдается большая ветровая нагрузка;
- до 3,5 м – под строительство легковесных заборов и оград.
Строительство дома из бруса
Чтобы правильно определить количество опор для свайно-винтового фундамента, следует провести следующие операции:
- составить проект будущей основы или первого уровня постройки;
- расположить винтовые опоры на каждом углу будущего здания;
- установить сваи там, где будут пересекаться несущие перегородки дома;
- между расположенными сваями теперь необходимо установить дополнительные сваи по периметру несущих стен с тем условием, чтобы расстояние от одного до другого элемента не превышало того, что было зафиксировано ранее (учитывая вес и вид постройки);
- оставшееся пространство для фундамента заполняется сваями так, чтобы между соседними опорами расстояние не превышало указанного в расчетах (2 – 3 м);
- там, где будет установлена печь или каминный очаг, предусмотрите не менее пары винтовых опор, опять-таки, учитывая размер отопительной конструкции, иначе не избежать критической нагрузки на фундамент;
- на тот случай, если будет обустроена терраса или любая другая пристройка, места фиксации опорных элементов обозначаются по ранее оговоренному принципу, учитывая оптимальное расстояние шага;
- теперь, когда расстояние между сваями определено, остается подсчитать все винтовые опоры, нанесенные на план-схему.
Подготовка к работе и выбор металлопроката
Технологический процесс обвязки связан с обустройством свайного участка. Алгоритм подготовительных монтажных работ предусматривает:
- Проведение обследования участка, разметка свайных точек для бурения.
- Установка винтовых колонн и нивелирование высоты.
- Заливка бетонного раствора в полости винтовых свай.
Для создания единой конструкции после установки свайных элементов нет необходимости выстаивания. Колонны не подвержены усадке, поэтому приступать к обвязке можно без промедления.
Для фундамента, выступающего на метр и более над поверхностью грунта, необходима установка дополнительного ростверка или контрольных стержней жесткости на высоте 30 – 50 см.
Хороший результат достигается применением чернопрокатного металла. Для обвязки применяют горячекатаные полосы или двутавровые балки.
Для стен толщиной 250 мм следует выбрать профиль 24П — 30П, для опор сечением 108 мм применяют металлопрокат 14П.
Металл обладает значительным весом. От длины швеллера и его веса зависит тяжесть сборной конструкции. Иногда для монтажа целесообразно применять подъемную строительную технику, что бывает затруднительно в условиях небольших участков.
Нужна ли она свайному фундаменту?
Дождевые стоки, не имеющие организованного вывода, способны в короткий срок размыть основание дома и пропитать влагой прилегающие слои грунта. Это оказывает резко отрицательное влияние на любой тип фундамента, независимо от его конструкции.
Большая часть стоков подхватывается водостоками и уходит в дренажную систему, но немало воды попадает на полосу грунта, вплотную прилегающую к цокольной части дома. Это опасно для любого типа фундамента, но для свайного основания возможность прохода влаги под дом означает возникновение заболоченного участка.
Солнечные лучи не проникают в эту часть, поэтому вода практически не высыхает, ее количество понемногу пополняется, образуя участок, перенасыщенный влагой. В зимнее время вода замерзнет и начнется процесс пучения, способный вывести опорные элементы из строя.
Кроме того, скопление воды способствует появлению комаров, делающих проживание в доме невыносимым.
Если не организовать отсечку от стекающей влаги, можно значительно снизить несущую способность свай. В особенности это актуально для буронабивных опор, которые погружаются на относительно небольшую глубину.
Увеличение подвижности грунта может стать причиной подвижности или оседания опор, что одинаково опасно для строения. Наличие отмостки позволяет образовать физический барьер для воды, с организованным сбором и отведением излишков.
Помимо всех основных задач отмостка выполняет противопожарные функции. Она обеспечивает разрыв, препятствующий переходу пламени от горящей травы или мелкого мусора, на цокольный участок дома.
Учитывая все приведенные аргументы, необходимость создания отмостки не вызывает никаких сомнений.
Основные виды отмостки:
- Жесткая (или монолитная). Называется так из-за наличия твердого покрытия. Выполняет роль барьера для влаги, дополнительно служит пешеходной дорожкой и декоративным элементом. Со стороны входа или хозяйственных построек может быть объединена с общим покрытием двора. Подстилающие слои, расположенные под наружным твердым покрытием, имеют то же строение, что и у других видов.
- Мягкая. Имеет полный набор слоев засыпки, обеспечивающих дренаж и гидроизоляцию. Отсутствует только внешнее твердое покрытие, которое бывает заменено слоем крупного щебня или плиткой, уложенной на плавающую песчаную основу. Функции водоотведения выполняет неглубокая траншея, заполненная щебнем, на дно которой уложен слой геотекстиля. Используется при больших объемах дождевой воды, опасной для монолитных видов из-за высокого уровня пучения.
- Утепленная. В составе слоев присутствует теплоизолятор, параллельно выполняющий функции гидроизоляции. Используется одновременно с утеплением фундамента или, как вариант, в комплексе с утепленным вариантом фальш-цоколя. Возможно обустройство как монолитной, так и мягкой утепленной отмостки. Основная задача теплоизолятора — снижение величины промерзания грунта, позволяющее уменьшить нагрузки морозного пучения.
Выбор того или иного типа конструкции обычно обусловлен климатическими и атмосферными условиями эксплуатации дома и опорной конструкции. Монолитные виды хороши при относительно сухих грунтах, не склонных к сильному пучению.
Мягкая отмостка более экономичный и быстрый в строительстве вариант, обладающий высокой ремонтопригодностью. Необходимость утепления определяется исходя из среднегодовых температур в регионе.
Плюсы обвязки швеллером
Винтовой фундамент с обвязкой швеллером способен выдерживать достаточно габаритные постройки из газо- и пеноблоков. Это напрямую связано с высокими технологическими характеристиками данного материала:
- Такой способ обвязки существенно повышает несущие способности свайных оснований.
- Срок годности фундамента увеличивается, а это, в свою очередь, продлевает жизнь и самой постройке.
- Фундаменты, выполненные по данной технологии обладают большей жесткостью, чем другие аналоги.
- Швеллер достаточно легкий, это позволяет существенно разгрузить фундамент.
На этом фоне следует упомянуть также о нескольких минусах материала:
- Монтаж такого ростверка не относится к числу дешевых.
- В ходе масштабного строительства иногда нужно привлекать специальную технику.
Описание процесса по сооружению основания
Если рассматривать, как возводить дом из бруса на винтовых сваях поэтапно, то в первую очередь производится подготовка, затем идет установка опор и их обвязка, именно эти работы мы и рассмотрим.
Установка элементов
Сразу скажем, что если вы решили ставить дом из бруса на винтовых – дом, а точнее его проект необходимо подобрать заранее, чтобы вы понимали, какое строение будет возводиться и каковы будут его параметры.
Рабочий процесс проходит в следующем порядке:
- Для начала необходимо сделать проект, на котором будет отмечено расположение дома на участке, именно в соответствии с ним и будут проводиться дальнейшие работы;
- В соответствии с проектом нужно провести разбивку участка, для этого лучше всего использовать нивелир, так вы сможете расставить метки так, как нужно. Для удобства между колышками натягивается шнур, он будет служить ориентиром далее;
Удобно расставить колышки в местах будущего расположения опор
- Теперь нужно подобрать винтовые сваи под дом из бруса, они могут отличаться конфигурацией, диаметр варьируется в диапазоне от 57 до 133 мм, а длина – от 165 до 330 см, все зависит от типа почвы на вашем участке и ориентировочной нагрузки на конструкцию;
- Расстояние между винтовыми сваями под брусовой дом зависит от особенностей почвы и типа используемых опор, показатель обычно варьируется в пределах от 2 до 3 метров, более точное значение должен определить специалист;
- Для того чтобы повысить удобство работ и расположить сваи ровно, в месте расположения каждой из них делается углубление на штык лопаты;
- Работа производится тремя людьми – двое крутят сваю с помощью лома, а один следит за ее вертикальным положением. Если диаметр опоры велик, то лучше использовать рычаги подлиннее, это упростит работы и облегчит процесс;
Приспособление простое, зато вы сможете использовать мощные рычаги для вкручивания сваи
- После окончания данного этапа необходимо залить сваи бетоном для обеспечения наибольшей прочности;

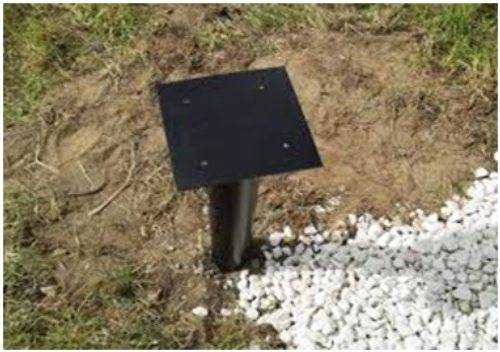

- В последнюю очередь оголовки отрезаются по одному уровню, далее надо подготовить основы под обвязку. Это могут быть либо пластины из листа металла размеров 25х25 см, либо П-образные держатели, в которые будет вставляться брус, элементы крепятся посредством электросварки.
В оголовке сверлятся отверстия под выбранный тип крепежа
Обвязка
Некоторые используют для этого металл или бетон, но мы рассмотрим вариант с деревом, он имеет свои отличия:
- Обвязка винтовых свай брусом своими руками – процесс несложный, но требующий аккуратности и выполнения всех рекомендаций. В первую очередь нужно гидроизолировать оголовки, оптимальный вариант – стеклоизол, так как его можно нагреть, и он очень надежно приклеится к металлу;
- Для наилучшего соединения углов каждый из деревянных брусов зарезается на половину толщины, можно реализовать соединение «в лапу», на схеме ниже показано, какую конфигурацию имеет данный вариант;
Выберите вариант соединения, который обеспечит надежность всей конструкции
Обвязка фундамента на винтовых сваях брусом всегда начинается с углов, когда вы убедитесь, что элементы выставлены ровно, можно приступать к их креплению, для этого можно использовать один из следующих вариантов: специальные винты диаметром 10-12 мм, резьбовые шпильки либо металлические уголки
Все перечисленные способы обеспечивают надежность фиксации, вам нужно выбрать наиболее удобный; Для того чтобы исключить деформацию строения при возможных просадках опор, можно соорудить пластичный шарнир Гербера, этот вариант предусматривает укладку деревянного бруса в два ряда с последующим стягиванием элементов резьбовой шпилькой, при этом важно, чтобы соединения на рядах не совпадали между собой. Такая система менее чувствительна к просадкам отдельных свай. Так выглядит шарнир Гербера в собранном виде
Так выглядит шарнир Гербера в собранном виде
Чтобы обвязка из бруса на винтовых сваях была максимально надежной и долговечной, не забудьте обработать все элементы антисептиком.

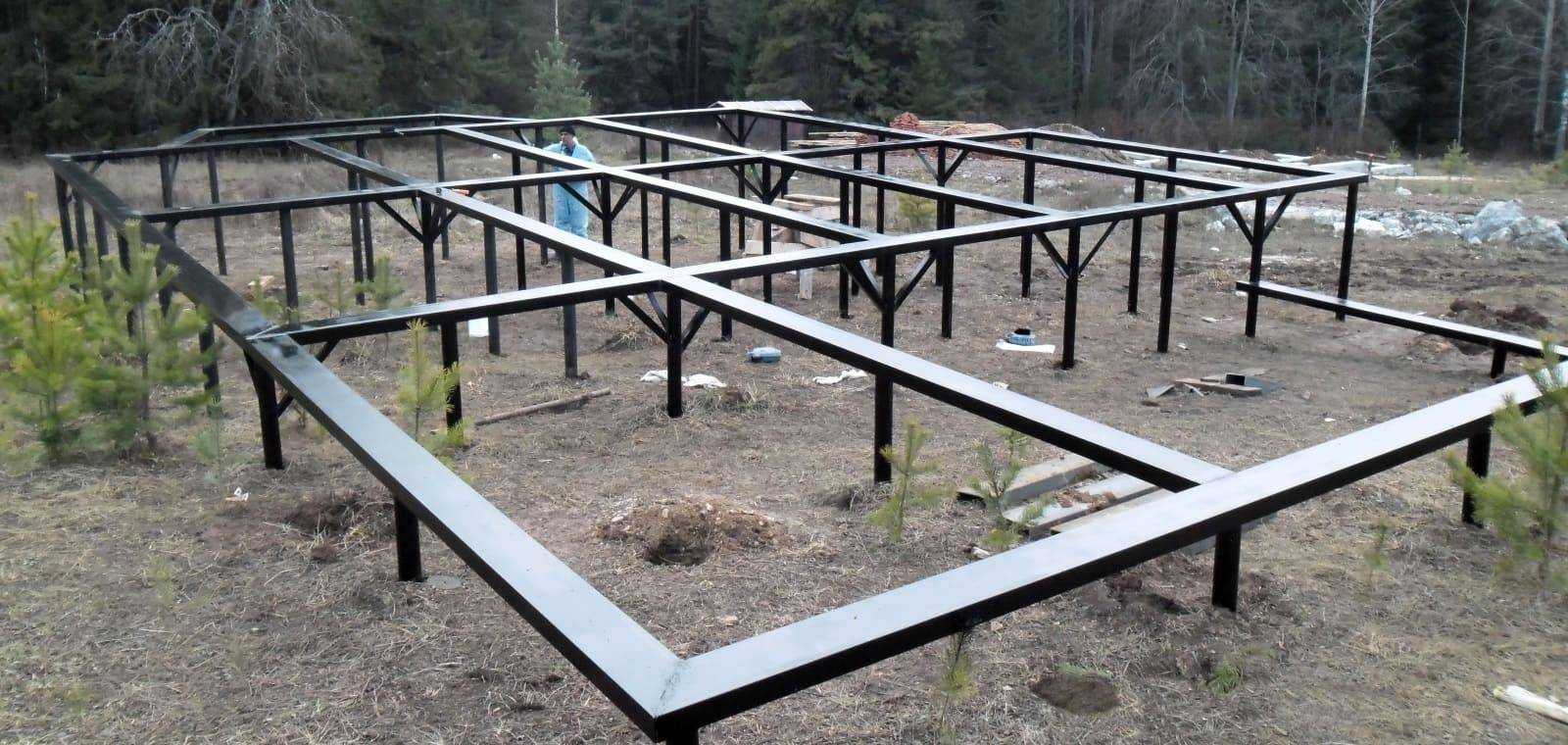

Как использовать швеллер для обвязки винтовых свай
Винтовые сваи являются надежным и прочным фундаментом для строительных конструкций. Однако для обеспечения дополнительной жесткости и устойчивости необходимо выполнить обвязку свай швеллером. Швеллеры — это соединительные элементы, которые позволяют закрепить сваи вместе и передать нагрузки от постройки фундамента на них.
Использование швеллера для обвязки винтовых свай имеет ряд преимуществ. Во-первых, швеллер позволяет повысить жесткость свай и распределить нагрузку по всей конструкции фундамента. Во-вторых, швеллеры представляют собой универсальные элементы, которые легко монтируются на сваи и могут быть использованы для различных типов домов и сооружений.
Для правильного использования швеллера в обвязке винтовых свай необходимо выполнять следующие шаги. Во-первых, проводится подготовительная работа, которая включает очистку свай от грунта и обработку их антикоррозийным составом. Затем, на верхней части свай устанавливаются специальные фланцы, которые позволяют надежно закрепить швеллер. После этого, насаживается швеллер на фланцы и закрепляется с помощью болтов, гаек или сварки.
При выборе швеллера для обвязки винтовых свай необходимо учитывать его размеры и нагрузки, которые будут действовать на фундамент
Также важно обратить внимание на качество материала и исполнение швеллера. Рекомендуется выбирать швеллеры, изготовленные из высококачественной стали и имеющие прочные соединительные элементы
Работа со сваями
После монтажа винтовых свай проводятся дополнительные работы. В первую очередь стоит убедиться, что все опоры установлены ровно. До нулевого уровня дома от земли должно быть минимум 60 см. Выравниваем все сваи, чтобы они находились в одной плоскости. Для этого можно использовать болгарку.
Далее опоры бетонируют, чтобы придать им прочности. Это исключит вероятность крена и деформации будущего фундамента. Также необходимо выгнать из полостей воздух, чтобы фундамент в дальнейшем не разрушался.
Смесь засыпается во внутреннюю пустоту сваи, также необходимо уложить армирование, это придаст конструкции надежности. Для этого готовится цементно-песочная смесь. Ее расход составляет 35 кг на 1 сваю.
Заключительный этап монтажа опор — привариваются оголовки. После этого выполняется обвязка брусом. Если использовать швеллер вместо бруса, тогда можно обойтись без оголовков. Это поможет значительно сэкономить.
Работа со свайно-винтовым фундаментом исключает следующие действия:
- Проведение подгонки свай под один уровень во время ввинчивания. Эта работа проводится после завершения монтажа всех опор, в противном случае это может спровоцировать проседание фундамента в дальнейшем;
- Удлинение неровно ввинченных свай;
- Монтаж опор меньше, чем на 1,5 м в грунт;
- Создание подготовительных отверстий для опор в земле глубже 50 см;
Способы расчета
Основными элементами данного типа основы являются винтовые сваи из металла, длина и диаметр которых могут отличаться в зависимости от технологических требований и предполагаемой нагрузки, которую они должны будут выдержать. В специализированных компаниях и проектных бюро можно заказать профессиональный сложный расчет свайно-винтовой основы, в который будут внесены различные параметры и особенности конструкции, а также учтена несущая способность почвы на участке, отведенном под постройку будущего дома. Мы же предлагаем воспользоваться упрощенным вариантом и провести расчет винтовых свай, опираясь на практический опыт устройства подобных сооружений.
Варианты ростверков для винтовых свай
