Как правильно сделать подушку под фундамент

Заливка бетона

Заливают монолитную железобетонную конструкцию непрерывно с помощью бетона М150 -450. Его нежелательно сбрасывать с высоты больше 0,5 м. Разгонять бетон более чем на 2 м от места сброса тоже нельзя. Из-за этого фундаментную плиту часто заливают с помощью бетононасоса. Кроме того, бетононасос позволяет контролировать текучесть бетона, потому что очень вязкий раствор создаст критическую нагрузку на помпу.

В процессе заливки бетон периодически уплотняют вибраторами или вручную с помощью куска арматуры или трубы. В последнем используют частые возвратно-поступательные движения.

Уход за бетоном и демонтаж опалубки

Уход за залитым бетоном заключается в таких действиях:

• залитая плита закрывается мешковиной или полиэтиленом, засыпается опилками или песком для предотвращения испарения из бетона воды;
• регулярного увлажнения залитой железобетонной конструкции.

Увлажнять бетон требуется через 2 часа в солнечную или ветренную погоду и через 3 часа в пасмурную. Ночью увлажняют залитые бетонные изделия не меньше 2-3 раз. Эти мероприятия выполняют в среднем в течение одной недели. Благодаря этому на бетонной поверхности не будет трещин, которые образуются при резком испарении влаги из бетона.

 Снимать её через две недели можно только в случае крайней необходимости. В остальных случаях требуется дождаться 100%-го набора прочности бетоном (28 дней). Опалубку из пенополистирола демонтировать не нужно, поэтому её оставляют на месте.

После выполнения всех этих видов работ залитый фундамент разрешается использовать по назначению.

Технические характеристики

Какой щебень нужен для фундамента определяют, исходя из основных характеристик отдельных партий.

Прочность

Щебню по результату лабораторных испытаний, которые проводят для каждой крупной партии, присваивают марку по прочности:

• М1200…М1400 – высокопрочный;
• М800…М1200 – прочный;
• М600…М800 – средняя прочность;
• М300…М600 – слабая прочность;
• М200 и менее – очень слабая прочность.

Морозостойкость

Способность сохранять свойства в условиях перепадов температур, в частности – губительных морозов. Морозостойкость у щебня разных пород:

• Гравийный – F15…F200;
• Гранитный – F300 и более;
• Известняковый – F25…F

Для подушки из щебня и заливки фундаментных стен, особенно тех, которые находятся выше уровня промерзания грунта (в малозаглубленных ленточных фундаментах, в столбчатых конструкциях) требуются камни с показателем морозостойкости не менее F200.

Лещадность

Форма камней играет не меньшее значение, чем показатель прочности и фракция – именно от лещадности зависит способность щебня адгезировать с бетонным раствором.

Условно отсев можно разделить на 3 группы по форме составляющих компонентов:

• кубовидный является лучшим решением для заполнения бетонной смеси. Он равномерно распределяется в объеме и обеспечивает равномерное сцепление с бетоном. Название «кубовидные» не означает, что все камни в отсеве имеют форму кубиков. Под определением скрывается выпуклая форма камней;
• улучшенный – это щебень, в партию которого искусственным образом добавлен кубовидный тип заполнителя для улучшения общих свойств материала;
• обычный представляет собой смесь из камней разной формы и качества. Чем более плоские отдельные элементы, тем хуже адгезия и распределение нагрузки. Кроме того, при замесе лещадного щебня в бетоне могут образоваться пустоты, что крайне нежелательно для ответственных несущих конструкций.

Содержание зерен игловатой и пластинчатой формы, %	Тип щебня	Группа
Менее 10	Кубовидный	I
10…15	Улучшенный	II
15…25	Обычный	III
25…35	IV
35…50	V

Радиоактивный фон

Добываемые горные породы могут иметь радиоактивный фон, особенно это касается гранита. Фон измеряется в Бк/кг (беккерель на килограмм), для жилых домов можно использовать камни не более 370 Бк/кг.

Требования, предъявляемые к песку

Не многие задумываются, какой песок нужен для подушки под фундамент здания и используют тот, который есть в наличии. Однако следует знать, что характеристики этого строительного материала оказывают непосредственное влияние на прочность постройки. Среди них есть такие, которые совершенно недопустимы для песка, используемого при обустройстве основания. Он не должен быть:

• Слишком мелким. Чем крупнее фракция строительного материала, тем качественнее и лучше получится подушка. Ее проще увлажнить и легче потом утрамбовать.
• Грязным. Наличие органических включений, крупных камешков серьезно изменяет физические характеристики создаваемой подушки. Хуже всего если есть частички глины. Такая примесь значительно повышает подвижность и сильно уменьшает несущие способности. Содержащиеся в песке глинистые включения задерживают влагу, что сильно ухудшает свойства создаваемой подушки.
• Для фундаментной подушки наилучшим считается мытый песок. Прекрасно подойдет речной или карьерный. Но закупка и доставка речного песка заметно повышает расходы на строительство. Дешевле будет стоить карьерный песок, хорошо отмытый большим количеством воды от содержащихся в нем включений.

Какой именно песок лучше под подушку фундамента, определяют, исходя из стоящих перед этим слоем задачах. Если под будущим зданием есть органоминеральный грунт (торф), то это существенно снижает несущие характеристики почвы. Для устранения этого недостатка и сохранения прочности конструкции необходимо убирать почву пока она не станет чистой от органических включений. Пустоту, сформированную выборкой органического грунта, заполняют плотным и чистым песком.

Еще одна цель создания песчаной подушки — компенсация деформации. Пучинистые почвы, такие как глина, находясь под основанием дома, значительно воздействуют на распределение нагрузок. Это способно привести к появлению трещин и даже полному разрушению бетонной фундаментной ленты или плиты.

Решая, какой песок использовать для подушки фундамента, важно понимать, что основное предназначение подушки заключается в равномерном распределении нагрузок, получаемых основанием. Поэтому нежелательно слишком экономить, покупая этот строительный материал

От него прямо зависит качество проведения последующих строительных работ.

Песчаная подушка — первое, что делается после подготовки котлована. Ее свойства определяются видом и предназначением фундаментного основания, а также составом грунта на участке.

При выравнивании площадки насыпается подушка толщиной примерно 10 см, на участке с пучинистым грунтом ее нужно увеличить до 20 см. Но толщина слоя песка не должна быть больше 1/3 высоты фундаментного основания здания.

Изготовление подушки для плитного фундамента

Экономить на подушке недопустимо, потому что бетонное основание будет постоянно контактировать с сырым грунтом, из-за этого оно будет быстрее разрушаться.

По нормативам подушка должна выходить за границы плиты на 20-50 см при допустимом перепаде по горизонтальной плоскости до 2 мм/п.м.

Горизонтальность подушки проверяют нивелиром по всей плоскости. Как было сказано ранее, для формирования подушки используют песок, гравий или щебень. Наиболее распространены песчаная и комбинированная (слой песка 20 см и щебня 20 см) подушка. Нельзя использовать в подушке мелкозернистый песок, потому что он даёт большую усадку. Из-за этого на фундаменте начнут образовываться трещины.

Толщина подушки может варьироваться в пределах 30-50 см. В некоторых случаях свойства грунта заставляют использовать в подушке больше песка

Важно не забывать, что в ходе её формирования необходимо хорошо трамбовать каждый слой. Для этого лучше всего использовать специальную виброплиту

В ходе строительства дома на пучинистых и неоднородных участках допускается частично выбранным из котлована грунтом замещать песок, но толщину данного слоя необходимо увеличить до 30-40 см.

При риске пучения под фундаментом используют защитный слой толщиной 5-7 см. Для этого сверху щебеночной подушки укладывают армирующую сетку, после чего её заливают бетоном марки М50 и выше.

Песчаную подушку необходимо обязательно укладывать на геотекстиль и утрамбовывать.

Сверху слоя песка насыпается щебень и тоже уплотняется.

Затем делают подбетонку с помощью бетона М100 или М150. Она может быть толщиной 5-7 см.

Бетонная подготовка должна набрать полную прочность, потому что фундамент – это основной несущий элемент, с помощью которого равномерно распределяется на грунт нагрузка от всего здания. На это требуется 28 дней (при температуре 25 С), в течение это периода ухаживают за бетоном. Подбетонку делают на 10 см больше плиты со всех сторон.

На застывший слой бетона укладывают гидроизоляцию. Чаще всего для этого используют плотный полиэтилен. Но желательно делать гидроизоляционный слой с помощью более дорогостоящих и эффективных материалов. Например, пенетрирующие составы, активные компоненты которых проникают в структуру бетона на 10-12 см.

Любой фундамент необходимо защитить гидроизоляцией независимо от наличия дренажа и толстой подсыпки.

При отсутствии чернового бетонного или теплоизоляционного слоя горизонтальную гидроизоляцию делают из двух слоёв мембран или других влагоустойчивых рулонных материалов.

Гидроизоляционный материал кладут с небольшим напуском на опалубку (15 см), при этом стыки между полотнами герметично заделывают с помощью пайки или горячей битумной мастикой. Эту работу требуется выполнять в сухую погоду в закрытой обуви и одежде.

На фото выше – рулонная гидроизоляция, стыки которой герметично проклеены мастикой.

После укладки гидроизоляции поверх неё настилают утеплитель. Для утепления фундаментной плиты нельзя использовать пенопласт и минеральную вату, потому что данные теплоизоляционные материалы не имеют достаточной прочности. Кроме того, минеральная вата хорошо впитывает влагу.

 Толщина теплоизоляционного слоя зависит от климата конкретной местности и может составлять 10-25 см. Утеплитель используют под плиту не всегда.

Теплоизоляционный слой укладывают при большом риске пучения и промерзания фундамента, а также при размещении в плите обогревательных элементов для подогрева пола и большой влажности грунта.

Песчано-гравийная подушка под фундамент

Такая подушка более прочная и надёжная, чем ее предшественник. Для её формирования применяется щебень с фракциями 2-4 см. Перед его укладкой необходимо подготовить поверхность, на которую нужно уложить сначала более мелкий сыпучий материал, к примеру, тот же песок (наиболее подходит речной песок с крупными фракциями), слоем толщиной 10-15 см. Затем сверху насыпается щебень слоем толщиной 20-25 см.

Необходимо стремиться придать материалу максимальную плотность. Нужно свести к минимуму свободное пространство между отдельными частицами. Этого, опять же, позволяет достичь виброплита. Площадь основания должна быть немного больше площади фундамента, потому рекомендуется песчано-гравийную подушку делать шире на 30-40 см ширины самого фундамента.

Щебёночная подушка подходит для строительства частных домов, имеющих 2 и более этажей, в том числе из довольно тяжёлых материалов, таких как кирпич.

Назначение и достоинства песчаной подушки

Случаи, в которых нужна песчаная подушка под фундамент разнообразные, применяют ее не только как основание зданий. Работая в любой конструкции, она выполняет целый ряд функций:

Служит для выравнивания плоскости. Это основная роль песчаной подушки. Выравнивание поверхности для заливки обязательно, даже если оборудуется незаглубленный фундамент

Особенно важно проводить эту операцию после работы техники в котловане – это поможет сэкономить несколько кубов дорогого бетона, при этом важно знать, какой песок лучше

1. Подушка под плиту фундамента может не отсыпаться, при оборудовании ее железобетонными плитами. При изготовлении ленточного основания, укладывать его следует на ровной песчаной подушке.

Песок для подушки фундамента укладывается и распределяет нагрузки фундамента здания. При этом распределение происходит не для защиты грунта, а именно основания здания при подвижках земли. При обустройстве слабых грунтов, песок заполняя все трещинки и поры повышает способность земли противостоять нагрузкам. Подушка под фундаментные блоки , заполненная песком выполняет дренажную функцию, для отведения грунтовых и ливневых вод. Толщина слоя свыше 30 см, надежно укупориваются все поры в грунтах, даже с развитой системой каппиляров. Но использование подушки производится как дополнение к дренажной системе фундамента. Используя геотекстиль под песчаную подушку фундамента, улучшают гидроизоляцию слоя подсыпки. Точно зная, какой песок использовать, решают одну из важных проблем для фундамента плитного устройства и других – это устранение пучение при морозе. Это обусловлено физическим свойством материала, выводить воду из грунта.

Обустройства песчаной отсыпкой требует не только фундаментная часть здания. С помощь. Такой операции производят защиту на трубопроводах, при заделке свай и опорой линий электропередачи.

Важно! Какой песок нужен для подушки фундамента? В зависимости от этажности здания может изменяться размер песчинок от 0,7 до 3,5 мм, но самым оптимальным решением проблемы выбора, согласно ГОСТа, является более доступный речной песок

Глубина залегания плитного фундамента

Ввиду того, что заливать монолитные конструкции на пахотном слое запрещено, чернозем удаляется из котлована целиком. Глубина слоя обычно составляет 40 см, которые засыпаются нерудным материалом, не содержащем глины. Особенности технологии малозаглубленной плиты следующие:

Максимальный бюджет строительства наблюдается у заглубленной ниже отметки промерзания плиты. Этот вариант оправдан исключительно для зданий с подвальным этажом. Наружный периметр подземных стен придется утеплить полностью, произвести засыпку пазух нерудным материалом, предварительно уложив пристенный или кольцевой дренаж.

Внимание: С учетом удаления плодородного слоя, замены его нерудным материалом фундамент 30 – 40 см толщины заглубляется в грунт на 10 – 20 см максимум. Поэтому потребуется либо кирпичный цоколь, либо монолитные балки под несущими стенами, выполняющие ту же функцию увеличения расстояния между землей, стеновыми материалами

Особенности процесса засыпки

Особенности процесса обратной засыпки смотрите в видео: Плохо заполненные пазухи основания грунтом вызывают целый ряд неприятных трудностей, среди которых потеря гидроизоляционных свойств, воды начинает размыть основание. Сваи, устанавливаемые под основанием первого этажа, должны брать на себя всю нагрузку, не соприкасаясь с грунтом, которым наполнялся ленточный фундамент

Также необходимо уделить особое внимание системе для отвода воды и влаги

Слабо утрамбованную засыпку, может очень быстро испортить грунтовая вода, которая весной и летом период и период дождей поднимаются очень близко к поверхности грунта. Для того чтобы избежать таких ситуаций, можно установить буферную подушку, которая работает следующим образом:

Зона буфера располагается между основанием и почвой под ним. Подушку лучше всего выполнять из слоев гравия и песка, толщиной в 10 — 15 см. Таким образом влага не сможет подняться верх, грунтовая вода будет оттолкнута от постройки.

От: admin

Эта тема закрыта для публикации ответов.

Делаем подушку правильно

Если основание будет плохого качества, то возможен разрез стен, разрушается цоколь и появляются другие проблемы.

Под подошву фундаментов обязательно помещают геотекстиль. С помощью этого средства снижают риск проникновения влаги к основному материалу. Дальше необходимо насыпать слой выбранного материала.

Когда весь материал будет засыпан, смыкают водоотталкивающий материал. В конце добавляют песка, но не больше, чем на пол сантиметра, чтобы незаглубленный фундамент на песчаной подушке не ухудшил свойства защитного покрытия.

Песчаная подушка на глине также используются в строительстве дома, но иногда лучше прибегнуть к более прочным вариантам. Решение принимают в зависимости от того, на каком грунте будет строиться здание. Если подземные воды рядом с поверхностью, то лучше создать прочную подошву, чтобы избежать проблем в будущем.

Согласно СНИП – строительным нормам и правилам, какой песок используют и высоту его насыпа определяют с расчетов и условий местности. Если они нормальные, то:

1. Для ленточного фундамента достаточно пятнадцатисантиметрового насыпа. После утрамбовки он должен быть высотой до 30 см.
2. Плиточное основание требует подсыпки в 10-15 см, а кирпичное – 25 см.
3. Если фундамент на столбцах или сваях, то требуется смесь из щебня и песка до 30 см, а иногда и до 60 см.

Если местность заболочена или подземные воды слишком близко к поверхности, то нужна помощь людей, разбирающихся в этих вопросах. Они определят для чего песчаная подушка под фундамент в этом случае и из чего ее сделать. Обычную прослойку для таких случаев использовать нежелательно. Чтобы повысить эффективность, нужно продолжить водоотводы, дренаж.

Для каких целей устраивают промежуточное звено между почвой и фундаментом, так это для соединения постройки с грунтом.

Во время насыпания нужно соблюдать ряд рекомендаций:

1. Сформировать откосы с крутизной в 1:1,15.
2. Посеять траву, выполнить одерновку и укрепить почву другими доступными способами.
3. Выполнить уклон не менее трех градусов от центра к наружной стороне.
4. Под подошвой фундаментов МТИ обязательно поместить геотекстиль.

Для обычного песка подходит любое подручное средство, но если добавить гравий, понадобится более тяжелая артиллерия в виде:

• виброноги. Для ее работы установлен мотор, который работает на дизельном топливе. Утрамбовывает материал большая пята.
• виброплиты. Подходит для устройства оснований плитного типа;
• виброкатка. С его помощью уплотняют песочную прослойку на строительных площадках большого размера.

Подобный подход к созданию подложки отличается массой преимуществ:

• не нужно много тратиться на материалы;
• почта не страдает от чрезмерной нагрузки;
• не нужно брать в аренду дорогую строительную технику, так как сделать насыпь более плотной можно доступными средствами.

Поэтому такие основания пользуются большой популярностью в строительстве. Они обеспечивают устойчивость фундамента и защищают дом от усадки, разрушения цоколя и других повреждений, которые способны повлечь за собой существенные финансовые затраты.

Минимальные цифры по СНИП, СП

СНиП 2.02.01-83 СП 50-101-2004минимальная высота всего фундаментной конструкции с учетом всех слоев будет равна не меньше 0,6 м

При условии соблюдения правил СНиП и СП, наименьшее значение параметра допускается использовать в том случае, если выбран бетон марки не ниже М300 с прочностью В22,5.

Для того, чтобы обеспечить необходимый резерв прочности, застройщик должен провести армирование плиты, что в конечном счете позволит фундаменту быть стойким к деформирующим воздействиям со стороны грунта.

Выбор необоснованно толстой плиты приведет не только к перерасходу материальных и трудовых ресурсов. Значительное давление со стороны дома вместе с монолитным фундаментом со временем будет сопровождаться проседанием конструкции в грунте.

Чрезмерно «легкое» давление, свою очередь, приведет к тому, что плита будет перемещаться при малейших подвижках грунта (например, при оттаивании земли весной), уменьшая эксплуатационный ресурс всей постройки.

Как выбрать для фундамента

Промышленность выпускает геотекстиль нескольких типов, классифицируемый по признакам:

• материал – полипропиленовое, полиэфирное, натуральное волокно (шерсть, хлопок);
• размер нити – мононить безразмерная либо короткие обрезки (штапель);
• способ скрепления полотна – иглопробивной, гидропробивной способ, термоскрепление.

Для строительных технологий более пригоден гидропробивной геотекстиль из полипропиленовой мононити. Реже применяется иглопробивной полиэфирный геотекстиль тоже из бесконечной нити. Штапельные, тканые модификации не обладают достаточной прочностью и в строительстве не используются.

Вторым названием материала является «дорнит», оно произошло от названия дорожного института ДорНИИ, в котором геотекстиль был создан по аналогии с французским нетканым синтетическим материалом. Однако в настоящее время торговая марка Дорнит, запатентованная фирмой Пластэкс – это полиэфирный штапельный синтепон, для строительства непригодный, разве что для дренажных труб.

Рекомендации специалистов, какой дорнит выбрать лучше для этапа котлована, в принципе сводятся к определению дренирующих свойств и плотности полотна. Европейская продукция Terram, Typar обходится в полтора раза дороже (таможня, транспортировка, наценки в точках реализации), что необоснованно увеличивает смету строительства.

Подстилающий слой

Специалисты рассматривают фундамент, как единую конструкцию с основанием (грунтом), на которое он опирается, передает нагрузки. Поэтому вычисление несущей способности плиты, ленты или столбов производится по расчетному сопротивлению грунта в пятне застройки. На торфяниках, насыпях или пылеватых песках возможно проседание конструкции коттеджа.

Геотекстиль уложенный под подушку плитного фундамента.

Для ликвидации вспучивания грунта под малозаглубленными фундаментами 40 – 80 см слой почвы заменяют нерудными материалами. Простейшим способом увеличить несущую способность указанных почв, предотвратить взаимное перемешивание их с щебнем и песком является укладка геотекстиля под нерудный материал:

• полотно армирует грунт;
• исключает перемешивание продуктов с высокими дренажными характеристиками;
• обходится относительно дешево для ленточного фундамента.

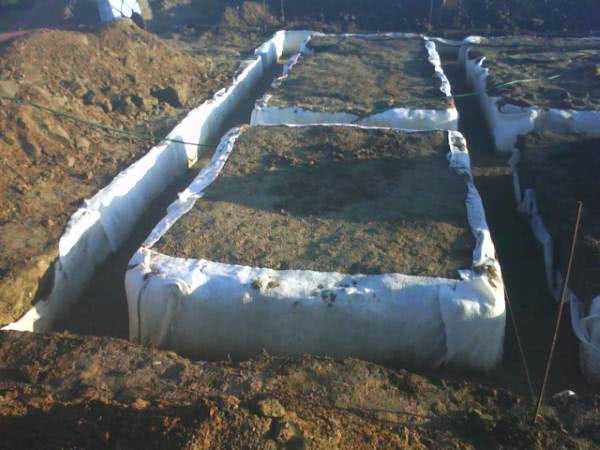

Геотекстиль уложенный под ленточный фундамент.

Плотность дорнита в подстилающем слое должна быть выше 300 г/м³, поэтому необходимо использовать полотна из пропиленовой мононити.

Дренажная система

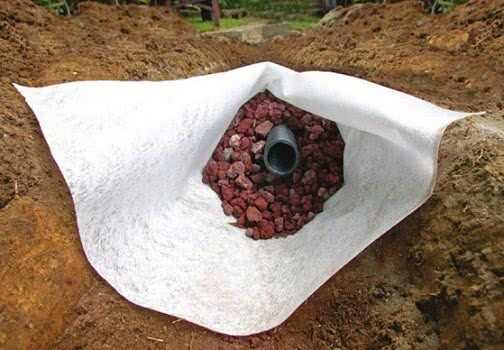

Понять, зачем нужен нетканый материал в дренажной системе, достаточно просто. При сборе подземных стоков щели, отверстия дренов постепенно заиливаются. Если использовать дорнит в качестве фильтра, дренирующие свойства остаются прежними, трубы получают увеличение эксплуатационного ресурса.

Дрены укладывают в оболочке из природного фильтра (обычно щебень) для увеличения притока жидкости из более плотных грунтов. Поэтому между камешками так же накапливается ил, примеси. Щебень укладывают на геотекстиль, трамбуют, засыпают смонтированные дрены этим же материалом, укрывают оставшимся полотном сверху.

Внимание: Для дренажа лучше выбирать иглопробивное синтетическое волокно (полиэфир, пропилен) с плотностью от 200 г/м³. Прочность здесь менее важна, зато стоит материал значительно дешевле

Защитный слой

Чтобы защитить фундамент от намокания и промерзания, бетонные поверхности гидроизолируют, оклеивают пенополистиролом. После чего эти материалы сами нуждаются в защите от механических повреждений при засыпке пазух траншей. Выбор для укрытия поверхностей геотекстиля средней плотности (100 – 150 г/м³) является бюджетным вариантом увеличения ресурса конструкций.

Какой песок использовать?

По сути, подсыпка под фундамент из песка представляет собой основание, т.е. подошву фундамента. По этой причине ее следует делать только после того, как будет вырыта траншея для фундаментной основы. Глубина траншеи, как уже было упомянуто, будет зависеть от состава почвы, на которой предстоит строительство дома. Когда она будет готова, ее нужно дополнительно углубить на 0.15-0.3 метра и засыпать слоем песка. В определенных источниках, где рассказано об изготовлении подложки, рекомендуют использовать для засыпания среднефракционный и мелкофракционный песок. Но настоящие специалисты рекомендуют покупать для этих целей лишь крупнозернистый песок, так как со временем мелкая фракция начнет усаживаться, а вот крупные песчинки могут сохранять свои великолепные качества. Можно использовать и обычный речной песок, который классифицирован как средняя фракция.

Если по какой-то причине в траншею попадает мокрый песок, то его можно не утрамбовывать, так как он будет уплотнен сам по себе. Если же вы берете сухой песок, то следует обязательно его увлажнить и тщательно утрамбовать. В таком случае его следует насыпать порционно, а после каждую закладку песка утрамбовать. Качество подсыпки для фундамента можно легко проверять – если человек проходит по такой подушке, и при этом не остаются следы, то подложку вы утрамбовали на славу.

Также не стоит забывать о том, какую роль играет уровень залегания уровень залегания грунтовых вод. Для каждого региона значения отличаются, и если в месте устройства фундаменте оно будет выше, то толщину подсыпки под фундаментом следует увеличивать

Также стоит обратить внимание не просто на ровность подложки, но и на горизонтальность. Это можно проверить при помощи строительного уровня. Перед тем, как выполнить засыпку песка, строители советуют проложить на дно траншеи геотекстиль или рубероид

Задаче такой подстилки сведена к тому, чтобы песок не смешался с землей

Перед тем, как выполнить засыпку песка, строители советуют проложить на дно траншеи геотекстиль или рубероид. Задаче такой подстилки сведена к тому, чтобы песок не смешался с землей.
