Какой щебень нужен для фундамента, таблицы

Фракции и их выбор при строительстве

Фракция щебня для бетона.

Крупность материала лежит в основе разделения на установленные категории. Это облегчает выбор заполнителя при создании бетона. Особенности применения следующие:

• для создания бетона применяется стройматериал размером от 20 до 40 мм;
• при строительстве в местах с плохими климатическими условиями следует учитывать морозостойкость выбранной категории. Чаще всего используется марка F300;
• строительство опор конструкции требует материалов с низкой радиоактивностью. Подойдет гравийный заполнитель;
• в работах, что касаются подсыпки железнодорожных конструкций, применяется щебень крупных размеров;
• мелкие фракции входят в состав железобетонных объектов.

Учет этих правил значим для качества будущей конструкции, однако для достижения результата посоветуйтесь со специалистами.

Технические характеристики

Какой щебень использовать для фундамента? Ответ зависит от его характеристик. Плотность щебеночных материалов природного происхождения составляет 1200-3000 кг/м 3 , а искусственного — 900-2100 кг/м 3 . Загрязненность определяет процентное содержание пыли, песка и глины от общей массы камня. Наличие загрязнений ухудшает качество приготовляемой бетонной смеси и дренирующие свойства подстилающего слоя. Нормативное количество грязных вкраплений не должно превышать 3%. При нарушении этого показателя щебень промывают проточной водой.

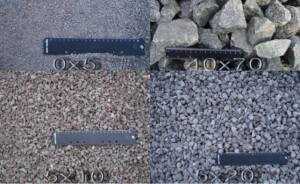

Деление по фракциям

В зависимости от геометрических размеров зерна, материалы подразделяется на стандартные и нестандартные фракции. По стандартным параметрам в России определяют 6 групп:

• первая – от 5 до 10 мм;
• вторая – от 10 до 20 мм;
• третья – от 20 до 40 мм;
• четвертая – от 25 до 60 мм;
• пятая – от 20 до 70 мм;
• шестая – от 40 до 70 мм.

Кроме этого, при производстве бетонных смесей используется европейский стандарт с размером зерен от 3 до 8 мм. Нестандартные фракции имеют более широкий диапазон размеров в пределах от 5 до 300 мм.

В строительстве фракции щебня для бетона относятся к 1, 2 и 3-й стандартным группам. Его используют в качестве основного наполнителя. Более крупные и нестандартные фракции служат для отсыпки щебеночных подушек под фундаментные основания.

Какая фракция щебня нужна для фундамента? Максимальный размер фракции щебня для фундаментов составляет 70 мм.

Лещадность

Это характеристика, определяющая форму отдельных камней по удлинению и ровной поверхности. По лещадности существует подразделение на 4 группы:

1. В составе материала не более 10% зерен пластинчатой и игловидной формы, а остальные камни близки к кубу.
2. До 15% игловидного и пластинчатого щебня.
3. Содержит до 25% компонентов неправильной формы.
4. До 35% включений, форма которых отличается от кубической.

Наличие плоских и игловидных частиц ухудшает уплотнение наполнителя в составе бетонной смеси. Это приводит к повышенному расходу цемента и снижению прочности бетона. Поэтому материал с лещадностью III и IV групп следует применять только для засыпки опорно-дренирующих подушек под фундаментное основание.

Морозостойкость

Определяется маркой от F15 до F400, где цифра обозначает возможное количество циклов замораживания и оттаивания.

Для приготовления бетона рекомендуется использовать щебень с маркой не ниже F250. Это обеспечит долговечность фундаментной конструкции.

Определяет сопротивление материала механическому сжатию и его износостойкость. Это важный показатель при устройстве опорных подушек под фундамент. В соответствии со стандартом, щебень разделяется на 5 групп марок по сопротивлению к механическим разрушениям:

• очень слабый до М200;
• слабый М300-600;
• средний М600-800;
• прочный М800-1200;
• высокопрочный, более М1200.

Цифра означает сопротивление разрушению при нагрузке, указанной в кг/см 2 . Показатель зависит от исходного сырья, использованного для изготовления материала. Для распространенных видов пород пределы прочности составляют:

• гранитный камень М800-1600;
• гравий М700-1200;
• доломит М600-1000;
• известняки 400-700.

Для приготовления бетонной смеси фундаментов применяют натуральные каменные материалы с показателем прочности не ниже 1000 кг/см 2 . Точный выбор этого показателя зависит от величины расчетных нагрузок на бетонные конструкции.

Таблица прочности щебня.

Характеристика, определяющая прочность сцепления каменных зерен с цементом и другими вяжущими веществами. Она зависит от шероховатости поверхности каменных зерен и их геометрической формы.

Радиоактивность

Определяет возможное выделение радионуклидов. Показатель включается в себя 2 класса в зависимости от удельной активности. Для строительства жилых зданий эта величина не должна превышать 350 Бк/кг. Материал с уровнем радиоактивности более 700 Бк/кг во всех видах строительства применять запрещено.

Какой щебень лучше для фундамента? Берите гранит и вы не ошибетесь – это лучший материал.

Разновидности щебня для приготовления бетона

Виды щебня:

• а) кубовидный;
• б) остроугольный;
• в) клиновидный;
• г) лещадный.

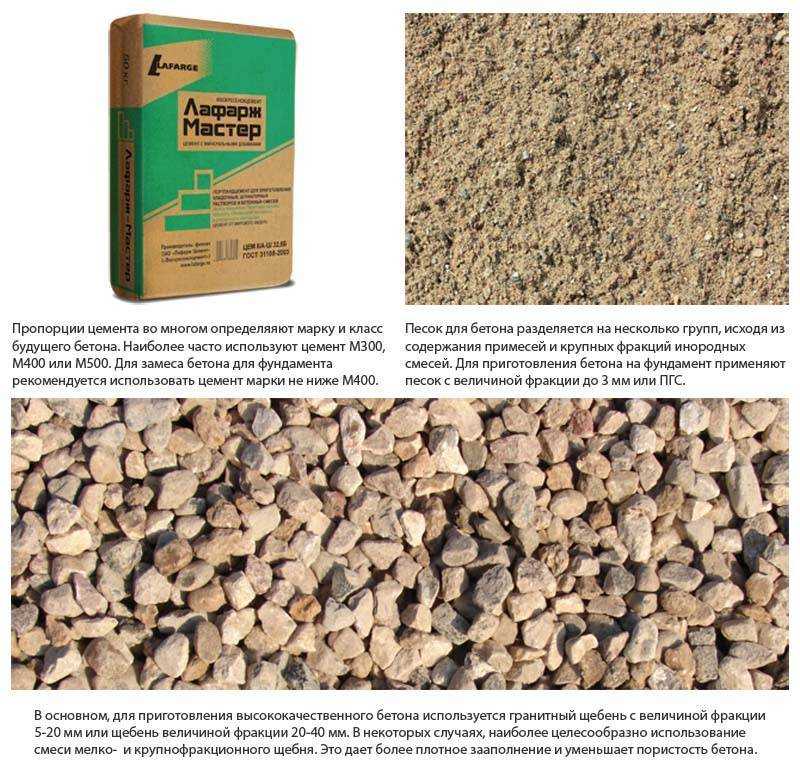

Щебень для бетона бывает искусственным и природным. Первый вариант получают из строительного мусора и домашнего шлака. Он является вторичным материалом, поэтому имеет небольшую себестоимость. В строительных работах он почти не применяется (им проводят укрепление слабых грунтов в местах, где строятся дороги нефедерального назначения). Второй вид получают из горных пород путем их дробления. С помощью щебня можно снизить ползучесть и усадку грунта, увеличить прочность и долговечность бетона.

Выбор щебня осуществляется по такой ее характеристике, как размер фракций (размер отдельных частиц, преобладающих в составе материала). Чем размер фракций будет меньше, тем меньший будет и ее номер.

При изготовлении бетона крупнофракционный щебень применяется для обеспечения высокой прочности при схватывании бетона, а мелкофракционный – для лучшего заполнения пустот и полостей.

Игловатый и плоский щебень уменьшает прочность смеси, увеличивая при этом расход цемента. Его применение снижает морозостойкость бетона, поэтому при проведении строительных работ щебень такой формы стараются не использовать. Рассмотрим более подробно каждый вид щебня, который используется при строительных работах.

Гранитный щебень для бетона

Данный материал – один из самых прочных рудных материалов. Его изготавливают методом дробления природного гранита. Такой щебень является самым лучшим заполнителем для бетона, у которого должна быть высокая марка:

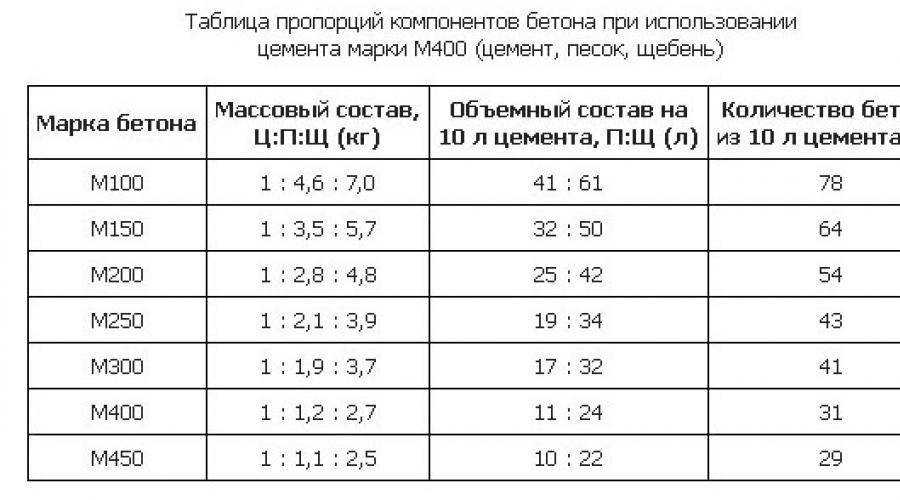

Таблица состава бетона.

• аэродромные и дорожные покрытия;
• ответственные участки, которые находятся под большой нагрузкой (колонны, стены, плиты);
• мостовое полотно и остальные виды мостовых конструкций.

Качество гранитного щебня можно определить такими характеристиками, как плотность, прочность на сжатие и фракция, которая должна быть в пределах 5-150 мм. Наивысшим спросом пользуется фракция размером 5-20 мм, которая используется для строительства ЖБИ, мостов и дорожных покрытий. При ее применении гарантируется надежность состава и его высокие эксплуатационные параметры.

Средняя фракция имеет размеры около 40 мм, которая используется при строительстве промышленных объектов. Размер крупной фракции, необходимой для конструирования габаритных конструкций, составляет 40-70 мм. Более крупные габариты применяются при возведении бутобетонных фундаментов.

Материал из гранита по своим эксплуатационным характеристикам является достаточно прочным. Его марка лежит в пределах 1200-1400, а морозостойкость – до 400 циклов.

Гравийный и известняковый материал

Таблица марок щебня для приготовления бетона.

Гравийный щебень добывается при просеивании карьерной породы или методом дробления природных скал. По эксплуатационным характеристикам он уступает граниту, но имеет более низкую цену. Данный наполнитель широко используется при производстве ЖБИ, в дорожном строительстве и при конструировании фундаментов. В зависимости от размера фракций, он подразделяется на мелкий (до 10 мм), средний (10-20 мм) и крупный (до 40 мм).

Щебень, изготовленный из известняка, является одним из самых дешевых видов. По классу точности выделяют несколько групп такого материала:

• марка М600-М800 является результатом переработки известняка или доломита. Она обладает высокими показателями и имеет большой размер фракции;
• марка М300-М600 изготавливается из известняка;
• марка М200 почти не применяется для изготовления бетона, так как имеет большую цену.

Разновидности материала

В зависимости от горных пород материал бывает гравийный, гранитный и известняковый.

Гранитный щебень получается путём взрыва скалы и дальнейшего дробления. Мелкая фракция до 5 миллиметров является побочным продуктом. При сортировке зерна применяются грохоты.

Используется при выполнении:

• производства панелей;
• обустройства дорожек для пешеходов;
• подготовки бетонных смесей;
• нестандартных решений ландшафтного оформления территории.

Фракция до 10 миллиметров – смесь из щебня и песка. Материал продаётся по приемлемой стоимости и обладает хорошими дренажными характеристиками. Камень применяется при укладке дорожного покрытия, обустройстве дренажной системы.

Гранитный щебень от 40 до 70 мм отличается повышенной прочностью. Сфера применения:

1. Дорожное строительство.
2. Возведение больших объектов.
3. Обустройство строений, требующих определённое количество бетонного раствора.

Известняковый щебень получается в процессе дробления кальцита. По прочности камень уступает другим горным породам.

Отличается от других материалов:

• экологической безопасностью, низкий уровень радиоактивности;
• способностью впитывать и удерживать воду (до 2,2 процента);
• низкой лещадностью – до 10 процентов;
• невысокой массой (1,2 – 1,35 тонн в 1 кубическом метре);
• стойкостью к перепадам температур.

Мелкая фракция от 5 до 20 миллиметров востребована в производстве железобетонных конструкций. Средняя фракция от 20 до 40 миллиметров для благоустройства территорий, отмосток и дорожек. Крупная фракция от 40 до 70 миллиметров используется при строительстве дорог.

Основные технические характеристики:

1. Прочность – от М800 до М1000.
2. Лещадность находится в пределах 7 – 17 процентов. Спросом пользуется материал кубовидной формы.
3. Плотность приблизительно 2400 м/кг3.
4. Морозостойкость составляет 150 циклов замораживания и оттаивания.

В отличие от гранитного материала гравийный щебень не радиоактивен, экологически безопасен.

В таблице перечислены области применения материала в зависимости от фракции:

Фракция	Размер, миллиметр	Применение
Мелкая	3 – 10, 5 — 20	В производстве железобетонных конструкций, бетонных смесей, благоустройстве придомовых территорий, отмосток
Средняя	20 — 40	В сфере дорожного строительства, взлётных площадок.
Крупная	40 — 70	В качестве дренажной системы, в ландшафтных работах дизайнеров.

Шлаковый щебень получается из отходов производственного процесса и строительства (куски асфальта, кирпича, бетона). Свойства материала зависят от изначального сырья. В таблице приведены технические характеристики для сравнения:

Показатель	Щебень
шлаковый	гранитный
Плотность, кг/м3	2950	2650
Поглощение воды, %	0,4 – 7,3	0,2
Морозостойкость, количество циклов	15	300

Шлаковый камень применяется при изготовлении асфальтной смеси, блоков и плит для промышленных объектов, минеральной ваты. Материал подбирают для определённой задачи. Из-за низкой морозоустойчивости камень не может заменить щебень из горных пород.

Какой фракции щебень нужен для фундамента? Рассматриваем все типы

Какой фракции щебень нужен для фундамента, его происхождение, форма и некоторые другие характеристики равно важны при замешивании бетона для заливки основания. Все эти параметры и будут подробно рассмотрены в нашей статье. Надеемся, что наши советы и рекомендации помогут вам правильно подобрать этот весомый компонент для раствора.

• Гранитным. Его добывают дроблением после подрыва твердых скальных пород (собственно, гранита). Он имеет наивысшую прочность, почему считается наиболее подходящим для строительства, особенно высотных зданий. Однако при закладке фундаментов индивидуальных домов используется относительно редко, ибо дорог. Не избежать его покупки только тем, на чьем участке подземные воды чересчур близки к поверхности.
• Гравийным. Получают путем просеивания карьерных пород и дроблением слишком крупных их осколков. Прочность у него ниже, чем у предыдущей категории, за то цена вполне демократична, а крепости с запасом хватает для закладки фундаментов 2-4-этажных домов. В индивидуальном строительстве применяется наиболее широко.
• Известняковым, являющимся продуктом дробления осадочных, более мягких пород. Он еще более некрепкий, и обычно применяется для обустройства дренажей и дорог местного значения. В фундаментном отношении годится только для небольших построек с деревянными межэтажными перекрытиями. Для более габаритных строений требуется смешение с гранитным щебнем, что снижает его экономичность практически до нуля.
• Шлаковым. Делается из отвальных металлургических шлаков. Прочность зависит от марки и может быть достаточно высокой. Однако для фундаментов жилых зданий брать его нужно с опаской: он может содержать вредные химические включения.

• Обычная. Содержит щебенку различных абрисов с большим количеством пластинчатых или игольчатых элементов. Они при замесе и заливке образуют пустоты, в которых остается воздух, что снижает качество основания.
• Окатанная. Камешки кругло-овальной формы. Обычно используется в декоративных, дизайнерских целях.
• Кубовидная. Все элементы приближены к форме куба или параллелепипеда.
• Улучшенная. Название говорит само за себя: такой щебень не просто имеет относительно правильную квадратную форму, но и приблизительно одинаковые размеры.

• Мелкая. Внутри нее есть следующие подтипы: евростандарт с зерном 3х8, следующая размерность – 5х10, за ней идут 10х20 и 5х20. Бетон с мелкой фракцией применяется в сооружении бетонных конструкций разного назначения, плит, в том числе, для перекрытий и полотен покрытий на мостах.
• К средней фракции относятся 2 размерности: 20х40 и 25х60. Она наиболее востребована и годится для многих целей – от возведения железобетонных конструкций до прокладки путей на железных дорогах и производственного строительства.
• Крупная фракция с зернами 20х70 или 40х70 применяется только для тяжелых сооружений.
• Нестандартная щебенка бывает 3 типов: 70х120, 120х150, 150х300. В строительстве не применяется, идет на отделку бассейнов, цоколей и заборов.
• Бетон, предназначенный для сооружения фундаментов, требует наличия щебня средней фракции. Мелкая может быть использована при строительстве небольших домов в сейсмически стабильных районах, при условии, что грунтовые воды находятся на значительной глубине.

Дополнительные характеристики

Морозостойкость щебня. Термин обозначает, сколько циклов заморозка/размораживание может выдержать этот сыпучий материал без утраты прочности. В маркировке после буквы F стоит цифра, указывающая количество подобных циклов. Для фундамента подходят только 2, самые высокие марки, обозначаемые F300 и F400.

Радиоактивность. Что это такое, никому объяснять не нужно. Ее уровень зависит от месторождения, в котором был добыт исходный материал. И в этом отношении лучше проявить повышенную придирчивость: при закупке щебня обязательно требуйте предъявления сертификата на него.

А вообще-то, если отбросить кажущуюся сложной терминологию и технические характеристики, можно воспользоваться следующей простой рекомендацией. Если вы не очень уверены в качестве почвы на своем участке, путаетесь в определении залегания подземных вод и сомневаетесь, что ваше строение можно отнести к легким, решая вопрос, какой фракции щебень нужен для фундамента в вашем случае, берите гравийный среднего размера. Если вы не ограничены в средствах и хотите повышенной надежности, покупайте гранитную щебенку той же фракции.

Фракции гранитного щебня

Такой материал получают путем взрыва монолитной скалы и дальнейшего дробления камней. Для данной цели применяется специальное оборудование. В строительстве зданий и в обустройстве автомобильных трасс используются разные фракции щебня гранитного. Рассмотрим некоторые варианты.

Фракция 0-5 мм – сыпучий материал, широко применяемый при приготовлении раствора, при укладке тротуарной плитки, а также при отсыпке площадок. Это наиболее мелкая фракция щебня. Такой материал является побочным продуктом. При сортировке камней используются грохоты. Масса насыпается на наклонные решетки, которые постоянно вибрируют. Крупные камни скатываются на конвейер. А вот мелкие камушки проваливаются в небольшие ячейки. Они ссыпаются в кучи. Таким образом получается отсев, предназначенный для проведения работ в сфере ландшафтного дизайна, возведения домов. Мелкие камушки, внешне напоминающие крупнозернистый песок, являются прочным материалом. Их свойства приравниваются к граниту. Поэтому мелкая фракция щебня используется для решения разных задач:

1. обустройство пешеходной территории;
2. изготовление панелей для стен;
3. декорирование садовых дорожек;
4. приготовление бетонной смеси;
5. облагораживание парковой территории.

Фракция 0-10 мм – щебеночно-песчаная смесь, состоящая из песка и щебня. Она обладает прекрасными дренажными свойствами и приемлемой ценой. Такие факторы имеют огромное значение, из-за которых сыпучие материалы часто применяются в различных сферах. ЩПС используется при изготовлении бетонных покрытий, при укладке асфальтного покрытия, при обустройстве дренажных систем. Согласно ГОСТу, материалы классифицируются по гранулометрическому составу компонентов. Поэтому на выбор представлено несколько видов щебеночно-песчаной смеси. Клиенты выбирают то, что им нужно для обустройства объекта.

Фракция 5-10 мм – небольшой размер щебня, который продается по доступной цене. Это прочные нерудные материалы, отличающиеся замечательными техническими характеристиками. Они применяются при изготовлении бетонной смеси, при возведении производственных сооружений, при создании массивных конструкций. Какая фракция щебня идеально подходит для проведения работ по заливке фундамента? Для решения подобной задачи используются камни, размер которых составляет 5-20 мм. Это смесь двух разных фракций, находящая использование не только в строительстве. Гранитный щебень прочный и морозостойкий. С его помощью проводится заливка мостового полотна и обустройство аэродромного покрытия.

фракция 20-40 мм – камни такого размера всегда находят достойное применение. К числу главных задач, которые решаются с помощью прочных материалов, относится заливка фундамента под многоэтажные дома, асфальтирование автомобильных стоянок, обустройство трамвайных линий. Щебень такой фракции является незаменимым материалом при оформлении искусственных водоемов и придворовых территорий.

фракция 40-70 мм – камни крупного размера, отличающиеся повышенной прочностью. Они используются при обустройстве объектов, на которых никак не обойтись без значительного количества бетонной смеси. Рассматриваемая фракция щебня предназначается для дорожного строительства и для создания больших конструкций. Материал отлично себя зарекомендовал. Поэтому заказчики часто отдают ему предпочтение.

фракция 70-120 мм – большие куски камня, имеющие неправильную форму. Они отвечают строгим требованиям, касающимся прочности, водостойкости и устойчивости к низким температурам. Фракции щебня ГОСТ, определенные в специальной таблице, используются при возведении гидротехнических сооружений (дамбы, плотины). Из камней больших размеров обустраивается бутобетонный фундамент. Его ключевым преимуществом является высокая прочность. Поэтому фундамент выдерживает вес двухэтажного дома. Еще бутовый камень используется при мощении дорог, при отделке цоколя и при облицовке забора. Крупная фракция гранитного щебня применяется в декоративных целях. С помощью камней разной формы создаются красивые садовые дорожки и обрамляются клумбы. Необработанный щебень становится центром ландшафтной композиции и привносит в окружающее пространство природные нотки.

Фракции щебня, фото которых представлены на нашем сайте, пригодны для выполнения многочисленных задач. По техническим характеристикам гранитный щебень, добытый из монолитной скалы, превосходит другие сыпучие материалы. Он обладает низкой лещадностью, благодаря которой обеспечивается плотная утрамбовка. Гранитному камню не страшны морозы и негативное воздействие влаги. Материалы остаются прочными на протяжении продолжительного срока.

Как выбрать щебень для создания подушки

Щебнем называют сыпучий, неорганический материл с зёрнами более 5 мм, который образуется в результате дробления валунов и добываемых горных пород. Существуют ещё и отходы металлургической промышленности, но такой щебень и песок в жилищном строительстве не применяют. Существует более 20 видов щебня – а вернее, пород камня, подвергаемого дроблению. Для формирования подушки под фундамент может использоваться любой – главное, чтобы он соответствовал требованиям ГОСТ 8267*93.

Какие фракции применяются

В зависимости от размеров зёрен, щебень делится на несколько фракций фракции, у каждой из которых своя область применения. Какой щебень нужен для подушки под фундамент, видно из таблицы:

Фракция	Область применения
5-10 мм 10-15 мм 15-20 мм	Используется для производства тяжёлых и мелкозернистых бетонов, а так же изделий их них.
20-40 мм	Устройство подфундаментных подушек в качестве самостоятельного слоя или смеси с песком.
40-70 мм	Железнодорожные насыпи.

Фракции щебня

По морозостойкости

Как и в случае с бетоном, морозостойкость щебня характеризуется количеством циклов замерзания и оттаивания, при котором он не теряет свою массу более определённого стандартом процента. Минимальная марка щебня по морозостойкости F15, максимальная – F400. Для устройства подфундаментных подушек обычно используется щебень марок F100-F200, с потерей массы после соответствующего числа циклов заморозки-оттайки не более 5%.

Подвергается щебень и испытанию путём замачивания в растворе сернокислого натрия. По этому показателю, при марке по морозостойкости F100, он должен выдерживать 10 циклов такого замачивания. Допустимый процент потери массы такой же – 5%.

По прочности

Прочностные характеристики щебня определяются маркой дробимости в результате раздавливания в цилиндре. Тут многое зависит от вида пород, из которых изготавливается щебень:

1. У осадочных и метаморфических диапазон марок по дробимости 1200-200.
2. У изверженных пород 1400-600.
3. У гравия 1000-400.
4. У щебня из валунов 1200-300.

Чем выше марка прочности щебня, тем меньше в нём содержание зёрен слабых пород. Например, при марке от 1000 и выше, потеря массы при дроблении составляет всего 5%, а при марке 400-800 – 10%. Это отличный показатель для щебня, используемого для отсыпки, поэтому под фундамент обычно берут щебень марки 600 и выше.

По лещадности

Лещадностью щебня называется содержание в нём (по объёму или в процентном отношении) зёрен с игольчатой или пластинчатой формой. По этому показателю он классифицируется на 4 группы:

1. Зёрна преимущественно кубовидные, с содержанием фрагментов неправильной формы не более 10%.
2. Лещадность улучшенная, с содержанием пластинчатых или игольчатых зёрен от 10 до 15%.
3. Стандартная лещадность. Процент зёрен неправильной формы 15-25%.
4. Щебень с содержанием лещадных зёрен от 25 до 35% по массе.

Более высокие группы лещадности (3 и 4) отлично подходят для замешивания бетонов. А вот для отсыпок строители обычно выбирают щебень с наименьшим количеством игольчатых и пластинчатых фрагментов 2 или 1 группы, потому что он лучше трамбуется.

Щебень для обустройства подушки основания под дом

Монолитное основание всегда обустраивается на щебнево-песчаной подушке, а сколько нужно щебня для подстилочного слоя и для раствора из бетона, можно расчитать, исходя из объемов других стройматериалов и объема конструкции. Щебневая подушка выполняет замещение пучинистого грунта, если основание строится на слабых грунтах, и распределяет давление на грунт от веса сооружения и самого фундамента, чтобы объект не усаживался неравномерно и не давал повода для появления трещин и деформаций плиты или бетонной ленты.

Какую марку щебня и какой фракции для фундаментной подушки будет правильно применять? Под монолитную плиту и бетонную ленту нужно брать щебень марки M 600-M 800, с размером фракций 20-40 мм. Щебень известковых пород использовать для таких крупномасштабных и тяжелых конструкций не рекомендуется – из-за низкой прочности основание сразу даст усадку. Самый оптимальный вариант щебень на основе шлака или гравийный щебень с лучшими эксплуатационными параметрами. Щебень перемешивается с сухим песком с фракцией зерен 2-2,5 мм, подушка насыпается послойно, каждый слой увлажняется и трамбуется.

Щебневая полушка под плитный фундамент
