Как рассчитать количество и стоимость арматуры для фундамента

Правила выбора арматуры

Всегда ли арматура для ленточного фундамента необходима? Применение арматуры обусловлено приданием бетонному основанию устойчивости к нагрузкам от изгиба, которые могут воздействовать как со стороны самого здания, давящего на фундамент своим весом, так и со стороны грунта, который может оказывать давление со стороны вспученных почв.

Как работает арматура в ленточном фундаменте? Арматура работает в основании как каркас, удерживающий монолит в целостном состоянии.

Какую арматуру чаще используют для ленточного фундамента? Выбор обусловлен типом обвязки. Разный класс арматуры используется для выполнения продольной, вертикальной и поперечной обвязок.

Рабочая арматура при выполнении продольного армирования идет вдоль всего основания. Она принимает те нагрузки, которые направлены на растяжение конструкции. Поэтому выбор делают в пользу наиболее прочных прутов с большим диаметром и ребристой формы.  Ребра по бокам прутов позволяют усилить адгезию с цементным раствором, что повышает прочностные характеристики несущего монолита.

Подбор арматуры для выполнения вертикальной и поперечной обвязки обусловлен ее связующей функцией: эти элементы связывают все металлическое основание в скелет. Виды нагрузки в ленточных фундаментах на них: от усадки бетона; от температурных деформаций. Такое давление меньше по силе, чем нагрузка на пруты продольного расположения. Поэтому применимы пруты диаметра меньше, чем продольные. Какая арматура лучше для ленточного фундамента рассмотрим далее.

Требования по СНИП

Какая арматура нужна для ленточного фундамента? В данном типе работ применяют прут класса А-I и А-III. Эти материалы выполнены методом горячего катания. При этом класс А-I отличается от остальных гладкой поверхностью. Поэтому область ее применения — выполнение поперечных соединений и продольной обвязки фундамента дома. Она рассчитана на минимальные нагрузки по растяжению ленты. Показатели текучести 240 Н/мм2.

Арматуру для фундамента класса А-III отличает ребристая поверхность и круглое сечение. Такие прутки имеют повышенный запас прочности и обеспечивают лучшее сцепление с бетонным монолитом. Предел текучести для данного класса 390 — 400 Н/мм2. Такие показатели гарантируют стойкость к воздействующим на фундамент силам растягивания до 25мм без потери целостности. Конструктивная арматура должна выполняться из стали марки А400.

Согласно европейским стандартам основным материалом для каркаса под фундамент является арматура из стали А500С. При этом «С» означает возможность соединения прутов электросваркой, так как она не теряет прочности при нагревании. При том тех же форме и сечении по сравнению с А400, предел текучести достигает 500 Н/мм2, то есть более прочная.

Минимальный диаметр стержней

Диаметр арматуры для ленточного фундамента колеблется в рамках 10-16 мм. Какой выбрать для работы, зависит от характеристики несущего грунта. Как рассчитать используемый диаметр? Существуют определенные стандарты. Фундамент ленточный, возводимый на каменной или скальной породе, делают с прутками диаметром от 10 мм в продольной обвязке.

Если возведение одноэтажного дома ведется на легком и мягком грунте, то уже выбирают диаметр арматуры для ленточного фундамента от 12 до 16 мм. В углах ленточного фундамента при обвязке по вертикали и горизонтали применимы пруты меньшего диаметра, без ребер по бокам. Сколько нужно арматуры и какой для одного фундамента, рассчитывается для каждого проекта в отдельности.

При выполнении подсчета при проектировании дома на прочной почве чаще всего закладывают:

• ребристые прутки диаметра от 8 до 10 мм;
• гладкие пруты сечения арматуры для ленточного основания от 6 мм;
• прутки из проволоки стали марки ВР;
• вязальную проволоку.

Расчет армирования ленточного фундамента своими руками

Любые строительные работы нормируются ГОСТами или СНиПами. Армирование — не исключение. Оно регламентируется СНиП 52-01-2003 «Бетонные и железобетонные конструкции». В этом документе указывается минимальное количество требуемой арматуры: оно должно быть не менее 0,1% от площади поперечного сечения фундамента.

Определение толщины арматуры

Так как ленточный фундамент в разрезе имеет форму прямоугольника, то площадь сечения находится перемножением длин его сторон. Если лента имеет глубину 80 см и ширину 30 см, то площадь будет 80 см*30 см = 2400 см 2 .

Теперь нужно найти общую площадь арматуры. По СНиПу она должна быть не менее 0,1%. Для данного примера это 2,8 см 2 . Теперь методом подбора определим, диаметр прутков и их количество.

Например, планируем использовать арматуру диаметром 12 мм. Площадь ее поперечного сечения 1.13 см 2 (вычисляется по формуле площади окружности). Получается, чтобы обеспечить рекомендации (2,8 см 2 ) нам понадобится три прутка (или говорят еще «нитки»), так как двух явно мало: 1,13 * 3 = 3,39 см 2 , а это больше чем 2,8 см 2 , которые рекомендует СНиП. Но три нитки на два пояса разделить не получится, а нагрузка будет и с той и с другой стороны значительной. Потому укладывают четыре, закладывая солидный запас прочности.

Чтобы не закапывать лишние деньги в землю, можно попробовать уменьшить диаметр арматуры: рассчитать под 10 мм. Площадь этого прутка 0,79 см 2 . Если умножить на 4 (минимальное количество прутков рабочей арматуры для ленточного каркаса), получим 3,16 см 2 , чего тоже хватает с запасом. Так что для данного варианта ленточного фундамента можно использовать ребристую арматуру II класса диаметром 10 мм.

Как рассчитать толщину продольной арматуры для ленточного фундамента разобрались, нужно определить, с каким шагом устанавливать вертикальные и горизонтальные перемычки.

Шаг установки

Для всех этих параметров тоже есть методики и формулы. Но для небольших строений поступают проще. По рекомендациям стандарта расстояние между горизонтальными ветками не должно быть больше 40 см. На этот параметр и ориентируются.

Как определить на каком расстоянии укладывать арматуру? Чтобы сталь не подвергалась коррозии, она должна находится в толще бетона. Минимальное расстояние от края — 5 см. Исходя из этого, и рассчитывают расстояние между прутками: и по вертикали и по горизонтали оно на 10 см меньше габаритов ленты. Если ширина фундамента 45 см, получается, что между двумя нитками будет расстояние 35 см (45 см — 10 см = 35 см), что соответствует нормативу (меньше 40 см).

Если лента у нас 80*30 см, то продольная арматура находится одна от другой на расстоянии 20 см (30 см — 10 см). Так как для фундаментов среднего заложения (высотой до 80 см) требуется два пояса армирования, то один пояс от другого располагается на высоте 70 см (80 см — 10 см).

Теперь о том, как часто ставить перемычки. Этот норматив тоже есть в СНиПе: шаг установки вертикальных и горизонтальных перевязок должен быть не более 300 мм.

Все. Армирование ленточного фундамента своими руками рассчитали. Но учтите, что ни масса дома, ни геологические условия не учитывались. Мы основывались на том, что на этих параметрах основывались при определении размеров ленты.

Материал арматуры

Еще недавно арматура и стальной прут были синонимами. Теперь же для изготовления арматуры используются не только разные виды стали.

Арматура для фундамента может быть следующих видов:

• стальная – классика жанра. Сталь – это сплав железа и углерода, а ее свойства зависят от пропорций этих компонентов, а также от наличия присадок. На качества стали влияет способ ее производства. Кроме того, прутья могут быть гладкими или рельефными, что также влияет на эксплуатационные качества арматуры. Сталь отличатся высокой прочностью и надежностью, не деформируется даже при значительных нагрузках, а работать с ней относительно просто – прямо на строительной площадке такую арматуру можно согнуть. Из минусов стоит отметить только подверженность коррозии;
• композитная арматура производится на основе пластиков. Стоит дороже металлической, но не боится коррозии, не проводит электричество, весит меньше и выдерживает солидные нагрузки на разрыв (порой более значительные, чем стальной аналог). Бывает гладкой и рифленой. В частном строительстве используется редко из-за высокой цены. Композитная арматура может быть следующих видов: базальтопластиковая изготавливается на основе базальта – прочной горной породы. Базальт расплавляется, вытягивается в нити, которые переплетаются с пластиковыми нитями. Такую арматуру оправданно использовать при строительстве стен, так как она отлично проводит радиоволны, не создавая помех. Идеально для зданий, где необходимо настроить беспроводной интернет;
• стеклопластиковая арматура идеально подходит для строительства фундаментов, поскольку не боится коррозии и не проводит тепло, а значит, она не станет местом образования мостиков холода, которые приводят к разрушению конструкций. Стеклопластик, как и базальтопластик, хорошо пропускает радиоволны. Главное же его преимущество – высокая прочность на разрыв, в 1,5 раза больше, чем у стали;
• углепластиковая арматура производится на основе графита или алмаза, отсюда – высокая прочность, но и высокая цена. Прочность на удар и излом выше, чем у стали, что позволяет использовать меньше прутков для достижения того же уровня прочности;
• стеклоармированный полиэтилентерефталат производят методом переплетения волокон лавсана и стекла. Стекло предварительно сильно нагревают и протягивают, благодаря чему оно становится прочным. Лавсан же придает материалу гибкость, потому такую арматуру хорошо использовать в подвижных почвах.

Пластиковая арматура пока используется достаточно редко – в большинстве случаев в ней нет никакой необходимости, потому далее речь пойдет исключительно о стальной арматуре.

Арматура в СитиМеталл

Виды, марки арматуры

Во время выбора материала обязательно следует учесть такие характеристики арматуры, как:

1. Вид.
2. Класс.
3. Марка стали. Из нее изготавливаются стержни.

В настоящее время в строительстве существует три основных вида арматуры. К ним можно отнести следующие:

1. Горячекатаная. Такую арматуру принято обозначать маркировкой А.
2. Канатная. Такой вид имеет свое обозначение в виде буквы К.
3. Холоднодеформированная. Она имеет обозначение в виде маркировки Вр.

Для фундамента используется горячекатаная сталь. Ее производят по ГОСТу 5781 -81*. Что касается холоднодеформированной стали, то ее также применяют для фундамента, однако очень редко. Перед тем как ее установить, требуется проведение расчетов по предельному состоянию. А вот канатная арматура более прочная, но ее закладка для строительства экономически невыгодна.

Очень часто люди спрашивают, какой класс арматуры нужен для фундамента? Стоит отметить, что для строительства дома используется арматура, класс которой не ниже А400. Некоторые заводы-изготовители по-прежнему продолжают пользоваться старой маркировкой, в этом случае необходимо заказывать арматуру классом не ниже А111.

С точки зрения экономии более высокий класс выбирать можно, но невыгодно. А вот что касается классов стали А240 И А400, то их для фундамента использовать ни в коем случае нельзя.

Очень важно во время покупки стали грамотно выбрать ее. Если речь идет о строительстве частного дома, то никаких проблем при выборе, как правило, не возникает. А если объем работы гораздо больше, то стержни следует заказывать на заводе

Для этого необходимо составить заявку, в ней указать марку стали. Если в заявке этого не прописать, то завод назначит ее сам

А если объем работы гораздо больше, то стержни следует заказывать на заводе. Для этого необходимо составить заявку, в ней указать марку стали. Если в заявке этого не прописать, то завод назначит ее сам.

Что нужно учесть при покупке арматуры для фундамента?

После расчета количества армирующего материала добавляют запас примерно 5%. При покупке следует самостоятельно проверить диаметр прута с помощью штангенциркуля. Продукция должна иметь сертификат соответствия, паспорт, санитарное заключение. В документах обязательно указываются: марка стали, используемая для изготовления проката, диаметр, класс, завод-изготовитель. При визуальном осмотре необходимо убедиться, что на изделиях отсутствуют следы пластической деформации, механические повреждения, коррозия – отслаивающаяся ржавчина. Небольшие участки свежей ржавчины допустимы, поскольку они даже способствуют улучшению сцепления металла с бетонной смесью.

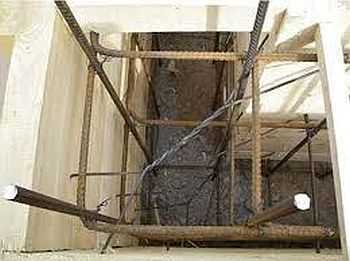

Технологии сборки арматуры для ленточного фундамента

Армирование ленточного фундамента своими руками начинается после установки опалубки. Есть два варианта:

• Весь каркас собирают прямо в котловане или траншее. Если лента узкая и высокая, работать так неудобно.

Вблизи от котлована готовят отрезки каркаса. Их переносят по частям и устанавливают на предназначенное им место, связывая в единое целое. Так работать удобнее, за исключением того, что связанные конструкции из арматуры переносить очень неудобно и тяжело.

Оба вариант неидеальны и каждый решает, как ему будет легче. При работе непосредственно в траншее, нужно знать порядок действий:

• Первыми укладывают продольные прутки нижнего армопояса. Их нужно приподнять на 5 см от края бетона. Лучше использовать для этого специальные ножки, но у застройщиков популярны куски кирпичей. От стенок опалубки арматура также отстоит на 5 см.
• Используя поперечные куски конструкционной арматуры или сформованные контура, их фиксируют на необходимом расстоянии при помощи вязальной проволоки и крючка или вязального пистолета.
• Далее есть два варианта:
  • Если использовались сформованные в виде прямоугольников контура, сразу к ним вверху привязывают верхний пояс.
  • Если при монтаже используют нарезанные куски для поперечных перемычек и вертикальных стоек, то следующий шаг — подвязывание вертикальных стоек. После того как все они привязаны, привязывают второй пояс продольной арматуры.

Есть еще одна технология армирования ленточного фундамента. Каркас получается жесткий, но идет большой расход прутка на вертикальные стойки: их забивают в грунт.

• Сначала вбивают вертикальные стойки в углах ленты и местах соединения горизонтальных прутков. Стойки должны иметь большой диаметр 16-20 мм. Их выставляют на расстоянии не менее 5 см от края опалубки, выверяя горизонтальность и вертикальность, забивают в грунт на 2 метра.
• Затем забивают вертикальные прутки расчетного диаметра. Шаг установки мы определили: 300 мм, в углах и в местах примыкания простенков в два раза меньше — 150 мм.
• К стойкам привязывают продольные нитки нижнего пояса армирования.
• В местах пересечения стоек и продольных арматурин привязываются горизонтальные перемычки.
• Подвязывается верхний пояс армирования, который располагается на 5-7 см ниже верхней поверхности бетона.
• Привязываются горизонтальные перемычки.

Удобнее и быстрее всего делать армирующий пояс с использованием сформованных заранее контуров. Прут сгибают, формируя прямоугольник с заданными параметрами. Вся проблема в том, что их необходимо делать одинаковыми, с минимальными отклонениями. И требуется их большое количество. Но потом работа в траншее движется быстрее.

Как видите, армирование ленточного фундамента — длительный и не самый простой процесс. Но справиться можно даже одному, без помощников. Потребуется, правда, много времени. Вдвоем или втроем работать сподручнее: и прутки переносить, и выставлять их.

Источник

Марка арматуры для ленточного фундамента

Для армирования ленточного основания применяют прутья класса А-I и А-III, которые производятся горячекатаным методом.

Арматура А1 (А240) отличается гладкой боковой поверхностью и применяется для продольной обвязки и поперечного соединения конструкции, где нагрузки, направленные на растяжение минимальны. Она имеет предел текучести 240 Н/мм2.

Ребристые изделия, которые обладают большей арматурной прочностью, относят к классу А-3 (А400). Арматура А3 имеет круглое сечение и боковую поверхность с ребристыми выступами, служащими для улучшения сцепления с бетонным раствором. Эта марка арматуры имеет предел текучести от 390 до 400 Н/мм2, что дает возможность растягивания на 25 мм с сохранением целостности. Высокая степень предела текучести особенно важна для материала при продольном армировании, поэтому выполняется из стали А400. В таблице весов арматуры можно узнать вес, площадь сечения.

Расчет фундамента

Данная процедура, как правило, не вызывает серьезных осложнений, если подойти к ней с должным уровнем ответственности. Она предполагает сбор данных по нагрузке и изучение несущих слоев почвы. Толщина фундамента для двухэтажного дома будет определяться в зависимости от соотношения этих двух составляющих.

На видео подробно рассказывается, как выполнить расчет основания самостоятельно.

В первую очередь необходимо провести тщательное изучение рабочего участка. Глубина фундамента для двухэтажного дома из пеноблоков должна быть выше средней глубины промерзания на 35–55 см.

Опалубка и армирование

Такие данные приемлемы лишь при условии отопления жилой площади в зимнее время года. В противном случае необходимо придерживаться установленной температуры промерзания для конкретного региона.

Относительное значение ширины ленты будет составлять 25 см. Это значение носит приближенный характер и будет меняться в процессе расчетов.

Следующий шаг – расчет давления на ленточный фундамент для двухэтажного дома. Для определения соответствующего значения целесообразно воспользоваться таблицей ниже.

Тип конструкции	Плотность (кг/м2)
Стены
Кирпичная кладка (полкирпича)	210–240
Дома из пенобетона	170–180
Дома из бревен (d=240 мм)	130–145
Дома из бруса (150 мм)	11–125
Элементы перекрытия
Чердак (балки деревянные)	10–120
Пустотелые бетонные плиты	30–380
Железобетонные перекрытия	450–520
Кровля
Металлочерепица, профлист	25–35
Двухслойный рубероид	35–45
Шифер (высота гребня – 4 см)	50
Нагрузка снежного покрова для центральных областей России	100–120

Следующий этап – расчет суммарного веса ленточной плиты. Для этого необходимо предварительно вычислить ее объем, который рассчитывается с помощью произведения длины – L, ширины – А и высоты – В.

Полученное значение умножаем на удельный вес железобетона, который составляет 2500 кг/м3. Конечный результат – суммарный вес. Для расчета общей нагрузки – М – на несущий почвенный слой достаточно сложить это значение с весом здания.

Теперь возникает необходимость установить оптимальное значение ширины подошвы основания – O. Она выводится по следующей формуле: O = 1,3*M/(L*R). Значение 1,3 выступает в качестве показателя запаса несущей способности, а R – плотность почвенного слоя, которая указана в таблице ниже.

Вид почвенного слоя	R
Глина с галькой	4,2–4,5
Глина с гравием	4
Песок крупнозернистый	6
Песок среднезернистый	5
Песок мелкозернистый	4
Супесь	3,2–3,5
Суглинок	3,2–3,5
Глина	6

При ширине ленты меньше ориентировочного значения конечная ширина будет составлять заявленные 20 см. В случае, если по результатам расчетов это значение превысило первоначальную цифру более чем на 4–6 см, необходимо произвести повторный расчет массы основания с новым значением ширины ленты.

Возможные ошибки и как исправить

Малый напуск арматуры или его отсутствие в каркасе недопустим, так как в процессе бетонирования костяк может двигаться. Это может привести к нарушению готового изделия. Лучше оставлять припуски по 200 мм.

Сварка элементов или связывание неподходящим материалом, например, веревкой недопустимы.

Сварка делает узел крепления хрупким, а веревка не обеспечивает достаточной прочности соединения.

Армирование углов без напусков. Армирование углов внахлест хлыстом может привести к быстрому разрушению и неравномерному переходу нагрузок между двумя частями фундаментной конструкции. Для решения проблемы включаются добавочные гнутые элементы.

Требования к арматуре

Чтобы понять, какая арматура нужна для ленточного фундамента, необходимо выполнить расчеты и рассмотреть основные виды материала. Для выполнения работ используется механически упрочненная, горячекатанная строительная термически обработанная арматура. Класс выбирают по максимальным нагрузкам, учитывая характеристики на растяжение, пластичность, свариваемость, стойкость к коррозии, способность выдерживать температурные перепады и т.д.

Основные марки прутьев: стержневая горячекатанная (А), проволочная холоднодеформированная (Вр), канатная очень прочная (К). Для каркасов фундамента выбирают прутья класса по пределу текучести А400 (АIII) с серповидным рисунком по типу «елочки».

Правильное армирование предполагает использование таких видов стержней:

• Рабочие – для укладки по периметру
• Поперечные вертикальные
• Поперечные горизонтальные (хомуты)
• Дополнительные – обычно вместо них используется вязальная проволока

Чтобы понять, какую арматуру лучше использовать, нужно помнить о некоторых правилах. Для усиления основания одно-, двухэтажных зданий и легких строений подойдут прутья диаметром 10-24 миллиметра. Прочностные характеристики более толстой (и намного более дорогой) арматуры задействованы вряд ли будут.

Стержни должны быть рифлеными, так как они обеспечивают прекрасную адгезию с бетонным раствором, их толщина должна четко соответствовать указанным в документах значениям. Гладкие прутья стоят дешевле, но они не позволят создать надежный и прочный армокаркас. Использовать их можно лишь в поперечных соединениях, где отмечена не очень большая нагрузка.

При создании каркаса ленточного фундамента на однородной почве можно выбрать материал диаметром 10-14 миллиметров, на неоднородной – лучше 16-24. Если сторона здания составляет больше 3 метров, рабочее армирование монолитного фундамента делают из стержней минимум 12 миллиметров, но не более 40.

Технология требует, чтобы горизонтальные хомуты по диаметру не были меньше, чем четверть рабочих прутьев – обычно берут 6 миллиметров. Вертикальные стержни для малозагубленных фундаментов в 80 сантиметров и меньше должны составлять минимум 6 миллиметров в сечении. Все продумав, можно определить, какой диаметр прутьев нужен для разных видов работ.

Советы по укладке арматуры

Укладка арматуры является одним из важных этапов при заливке фундамента двухэтажного дома. Правильная укладка позволяет повысить прочность и надежность конструкции. В данном разделе мы рассмотрим несколько советов по укладке арматуры, которые помогут вам добиться наилучшего результата.

Правильно подготовьте материалы. Перед началом укладки арматуры необходимо убедиться в качестве используемых материалов. Рулон арматуры должен быть распакован и размотан перед использованием. При необходимости, отрежьте от него нужное количество. Также убедитесь, что все соединительные элементы (стяжки, проволока) находятся в готовности.

Соблюдайте требования к шагу укладки. Шаг укладки арматуры зависит от нескольких факторов, включая тип и размеры фундамента, нагрузки, которые он должен выдерживать, а также требования проекта. Всегда следуйте указаниям проекта и рекомендациям специалистов по шагу укладки арматуры.

Правильно соединяйте элементы арматуры. При соединении элементов арматуры необходимо убедиться, что они прочно и надежно закреплены друг с другом. Для этого используйте специальные стяжки или проволоку. Учитывайте, что соединение элементов должно быть равномерным и без зазоров.

Обеспечьте защиту от коррозии. Процесс коррозии является одной из основных угроз арматуре. Для защиты арматуры от коррозии рекомендуется проводить гальваническую обработку арматуры, а также применять специальные защитные покрытия.

Контролируйте качество укладки

Важно не только правильно уложить арматуру, но и контролировать этот процесс. При необходимости проводите визуальный осмотр, измерения и прочие контрольные мероприятия для обеспечения высокого качества укладки.

Следуя этим советам, вы сможете правильно уложить арматуру для фундамента двухэтажного дома и обеспечить прочность и надежность вашей конструкции.

Определяем требуемое количество материалов

Выше мы выяснили, какие бывают виды арматуры для фундамента и рассмотрели особенности использования каждого из них. Прежде чем перейти к описанию расчета количества требуемых для армирующего каркаса материалов, остановимся подробнее на его устройстве.

Мы уточнили, для чего нужна арматура в фундаменте. Она образует внутренние элементы жесткости, препятствующие разрушению основания строений. Для того, чтобы она выполняла свою задачу с максимальной отдачей, необходимо правильно изготовить армирующий каркас.

Расчет арматуры

Он представляет собой уложенные в два ряда прутья. При этом каркас ленточного фундамента состоит из двух параллельных рядов стержней, соединенных поперечными и вертикальными обрезками арматуры. В основе плитного основания стержни образуют две сетки, расположенные друг над другом. Обязательным условием является углубление стержней внутрь бетонной заливки.

Расчет ленточного основания

Для примера определим требуемое количество арматуры ленточного фундамента под дом 6х6 метров с одной перегородкой. Исходя из параметров здания, общий периметр стен будет равен 6х4+6=30 метров. Стержни укладываем в четыре полосы, следовательно, длину стен умножаем на 4, получая 120 метров.

Для сохранения высокой прочности армирующего каркаса отдельные стержни в углах дома должны перекрывать друг друга не менее чем на 1 метр. Исходя из этого, общий метраж стержней должен быть увеличен на 16 метров и с последующим округлением в итоге получим количество арматуры 140 метров.

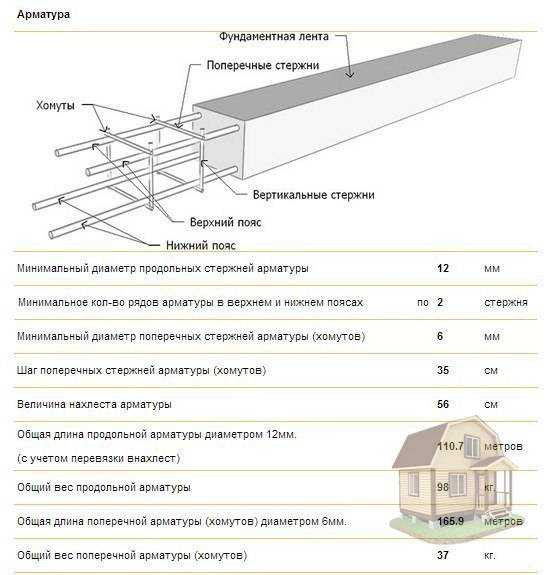

Схема расчета арматуры для ленточного основания

Поперечные горизонтальные и вертикальные вставки при размере сечения ленты 1,5х0,5 метра равны соответственно 1,4 и 0,4 метра. Их устанавливаем с шагом 1 метр попарно. Следовательно, длина таких стержней будет равна 60х1,4+60х0,4=80,4+24=105 метров. Из-за отсутствия нагрузки на них диаметр можно уменьшить до 6-8 мм, взяв гладкую проволоку.

Для соединения элементов каркаса применяют мягкую вязальную проволоку. На каждое соединение ее требуется 0,3 – 0,5 метра в зависимости от диаметра арматуры. Точек соединения для нашего варианта потребуется 30х4=120. Выполнив расчет количества вязальной проволоки, получим необходимую длину 120х0,3=36 метров. Добавив несколько метров для соединения по углам, округлим метраж до 50.

Расчет плитного основания

Выше нами были даны рекомендации, из какой арматуры делать фундамент. Расчет ее количества зависит от конкретного типа. Так, плитный фундамент того же размера 6х6 потребует гораздо большего количества арматуры. Стандартный размер ячеек сетки 25 см. Следовательно, количество стержней определяем по формуле: 6/0,25х4=96, а общая длина 96х6=576 метров.

Вертикальные стойки при толщине плиты в 25 см будут равны 0,15 метра. А их общая длина определится как 24х24х0,15=86,4 метра. Округлив, получим дополнительно 90 метров арматуры на стойки, что даст общее количество 666 метров.

Количество соединений стержней верхней и нижней сетки к стойкам будет определяться как произведение точек вязки на 4, так как каждая арматура крепится к вертикальным проставкам: 24х24х4=2304, а общая требуемая длина 2304х0,15=345,6 метра.

Приведенные расчеты наглядно показывают значительное превышение плитного основания дома перед ленточным по материалоемкости. Перед тем, как выбрать арматуру для фундамента необходимо выполнить расчеты финансовых затрат на всю конструкцию.

Правила армирования

Диаметр стержня – основной параметр для каждого класса. Правила, регламентирующие использование арматуры по диаметру, обозначены в СНиП 52-01-2003, дополнительных пособиях, инструкциях, специальных таблицах. Проектирование армирования ленточного фундамента для частного жилого дома основывается на этих документах.

В проекте дома имеется раздел, где прописаны диаметры всех прутов основания, схемы их раскладки и вязки каркаса. Но довольно часто самостоятельные застройщики экономят на проекте, руководствуясь в устройстве фундамента общими усреднёнными нормами.

Свод правил и рекомендаций по практическому выбору арматуры для ленточного фундамента под дом:

• 10 мм – это наименьший диаметра арматуры для фундамента дома, используемый при длине одной стороны ленты до 3 м либо для лёгких домов из сухого бруса, бревна, газобетона или пеноблоков;
• при длине одной стороны более 3 м толщина арматуры фундамента не может быть меньше 12 мм;

• каждый слой арматуры должен состоять  из прутов одинакового диаметра;
• толщина соединительных поперечных стержней при высоте каркаса до 0,8 м должна составлять четверть диаметра силовых прутов, но не меньше 6 мм;
• при высоте больше 0,8 м минимальная толщина поперечных связей 8 мм;
• суммарная площадь армирующих элементов фундамента должна составлять от 0,1% площади его сечения;

• стандартные параметры длины арматурных прутов: 6м, 9м, 11,7м, — но некоторые производители предлагают другие промежуточные размеры в диапазоне до 11,7м;
• на слабонесущих грунтах толщину арматуры необходимо увеличить примерно вдвое, минимальный диаметр – 16 мм;
• в частном домостроении не используются стержни толщиной более 40 мм.

Обязательно посмотрите видео, о том как армировать углы и сопряжения ленточного фундамента, т.к. это очень важный этап:

Разумеется, застройщиков всегда интересует стоимость арматуры, — она возрастает с увеличением диаметра прутов. Ещё один фактор, влияющий на стоимость изделий, скрывается за литерами К, С, Т в конце маркировки. Как правило, дополнительные опции свариваемости, антикоррозийности и термоупрочнения при возведении ленточного фундамента под небольшой частный дом не требуются. Это лишние траты, весьма значительные. В случае сомнений по выбору арматуры, — необходимо заказать её точный расчёт у профессиональных проектировщиков.

Подготовительные работы и требуемые инструменты

Прежде чем заняться армированием фундамента одноэтажного или двухэтажного частного дома, нужно подготовить все необходимые материалы и инструменты.

Общий перечень инструментов примерно одинаков для разных случаев, но могут быть и некоторые вариации:

• Саму арматуру, диаметр которой зависит от вида фундамента и предполагаемых нагрузок;
• Специальные кусачки для арматуры;
• Рулетка;
• Приспособление для сгибания стержней;
• Болгарка;
• Крючок для вязки стержней;
• Молоток;
• Плоскогубцы;
• Проволока (опять же для вязки);
• Специальные звездочки-фиксаторы;
• Подкладки пластмассовые;
• Соединительные скрепки.

Подготовки необходимого оборудования недостаточно, чтобы приступить к полноценному процессу армирования. Перед началом работ требуется усвоить некоторые правила, без которых можно получить совсем не такое основание, как предполагалось.

• Дом любой этажности, будь то двухэтажный или девятиэтажный, будет оказывать на фундамент нагрузку, и ее обязательно нужно просчитать. Расчет подскажет, где фундамент будет принимать самое большое давление, а где на материалах можно сэкономить;
• Арматура состоит из металлических прутьев, которым свойственно ржаветь и поддаваться коррозии, чтобы фундамент прослужил как можно дольше и надежнее, стоит обработать прутья против ржавчины;
• В углах каркаса никогда нельзя закладывать концы стержней арматуры, это чревато недолгой службой всего основания в целом;
• Чтобы получить балку, прутья необходимо увязывать в каркасы;
• Перед армированием обязательно нужно установить опалубку.

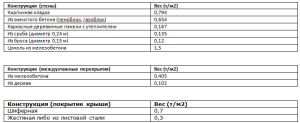

Удельный вес конструктивных элементов дома

Расчет нагрузки, приходящейся на фундамент, провести не сложно.

Для этого требуется найти площадь всех конструктивных элементов будущего дома и перемножить с величиной нагрузки материала, из которого они сделаны.

Значения нагрузок берутся из специальных справочников, составленных на основе опытных измерений.

Так, железобетонные стены до 15 см толщиной дают нагрузку в 350 кг/м 2 .

При строительстве двухэтажного дома стоит помнить, что площадь его основания больше и дает большую нагрузку само на себя. Поэтому двухэтажное здание требует увеличения количества стальных стержней в каркасе для укрепления и повышения прочности.

В общем случае, все нагрузки складываются, и получается искомый результат для каждой точки опоры, который и используют в работе.
