Столбчатый фундамент своими руками - пошаговая инструкция для возведения

Как сделать фундаментное основание своими руками?

Прежде чем приступить непосредственно к монтажу фундаментного основания, нужно:

произвести проектирование,
сделать расчёты,
подобрать инструменты и соответствующие материалы.

Проектирование и расчёты

На стадии проектирования строительства формируют спецификацию строительных конструкций и материалов, трубопроводов, оборудования различного назначения (отопительный котёл, системы вентиляции и кондиционирования и пр.), где указывают вес каждой позиции.

Также учитывают снеговую нагрузку. Все данные суммируют и получают общую нагрузку от строения на землю.

При самостоятельной оценке физических свойств грунта можно сделать неточные выводы. Поэтому можно доверить анализ почвы местной геологоразведочной службе.

Самый верный способ – это обратиться в местное отделение землеустройства и получить выкопировку вертикальной съёмки земельного участка с расчётным сопротивлением грунта.

Опорную площадь дома рассчитывают по следующей формуле S≥ KNF/RO, где:

S – искомая величина площади опоры;
RO – расчётное сопротивление грунта;
F – общая масса домостроения;
KN — коэффициент запаса прочности 1,2.

На плане здания столбы располагают в углах, по линии стен и в местах их пересечения на расстоянии 1,5 – 2 метра друг от друга. Сумма площадей опорной части столбов должна равняться общему показателю S. Исходя из этого, корректируют количество точечных опор.

Учитывая уровень промерзания грунта, принимают глубину заложения фундамента. Например, если почва промерзает в глубину на 1,6 метра, то опоры опускают в скважины ниже на 50 — 100 мм.

Инструменты

Для устройства основания понадобится:

шанцевый инструмент,
ручной или механизированный бур,
болгарка и растворомешалка.

Также для разметки земельного участка под фундаментные опоры понадобится:

шнур,
молоток,
реперы (деревянные колышки, рейки или отрезки арматуры) и лазерный уровень.

Материалы

Необходимо подготовить трубы нужной длины, деревянные рейки, цемент, песок, воду, щебень, отрезки арматуры периодичного профиля и вязальную проволоку. Также нужно запастись полиэтиленовой плёнкой.

Пошаговая инструкция

Для опор из асбоцементных труб:

Асбестовые трубы нарезают на отрезки нужной длины болгаркой или ножовкой.
Делают разметку участка, согласно плану.
Прямые углы разметки проверяют промерами диагоналей с помощью шнура.
В места установки столбов вбивают колышки или отрезки арматуры.
Буром просверливают отверстия на заданную глубину.
Подготовленные отрезки труб опускают в скважины.
В полости опускают арматуру так, чтобы она выступала из опор вверх на 150 – 200 мм.
В растворомешалке готовят бетонный раствор, перемешивая с водой цемент и щебень.
В трубы заливают бетон послойно толщиной 150 -200 мм. Каждый слой трамбуют подручным инструментом или электровибратором.
Оголовки столбов накрывают полиэтиленом, пропуская через дыры выпуски арматуры.
Бетон набирает достаточную несущую способность для продолжения строительства через 15 дней после заливки.

Для металлических опор:

Трубы очищают от ржавчины металлическими щётками. Если нужно, обрабатывают восстановителем ржавчины.
Внешнюю поверхность столбов покрывают битумной мастикой.
Для труб большого диаметра роют ямы, дно которых засыпают песчано-гравийную смесь и тщательно её трамбуют.
Подушки накрывают геотекстилем края, которого заводят вверх на высоту 150 — 200 мм.
На плёнку ставят сетки из гладкой арматуры с пластиковыми опорами высотой 50 мм. Это нужно для образования защитного слоя армокаркаса.
Сетки заливают бетоном на высоту заведённых краёв плёнки.
Через 10 – 15 дней в приямках устанавливают отрезки стальные трубы и заливают их бетоном.
Столбчатый фундамент из металла не армируют. Отрезки арматуры для крепления к ростверку приваривают к внешней стороне труб.

Для пластиковых столбов:

ПВХ трубы нарезают ножовкой на отрезки нужной длины.
В готовые скважины опускают пластиковые опоры. Внутрь опускают армокаркас из двух – трёх прутьев периодичного профиля.
Лазерным уровнем отмечают вверх опор. Лишние верхние части срезают болгаркой.
Полости заливают бетоном. Через 15 – 20 дней фундамент готов к выполнению следующих этапов строительства.

Виды, сфера использования, преимущества и недостатки столбчатого фундамента

Перед началом строительства какого-либо здания или сооружения, будущий его владелец в первую очередь задается вопросом о том, какой вид фундамента использовать. Ведь он является основой постройки и напрямую влияет на ее прочность и долговечность.

Столбчатый является одним из самых дешевых фундаментов. Установка его целесообразна на участках с пучинистой и глинистой почвой, а также с высоким содержанием грунтовых вод. Строительство столбчатого фундамента позволяет сократить финансовые расходы в несколько раз.

Ведь стоит он намного меньше, чем не менее распространенный ленточный фундамент. Однако, говоря о монтаже столбчатого фундамента, стоит учитывать тот факт, что использовать его при возведении массивных зданий из камня или кирпича не стоит. Выдержать большую нагрузку он не в состоянии.

Совет

А вот не слишком тяжелые материалы и легкие конструкции простоят на подобном основании очень долго. Подойдет столбчатый фундамент под каркасный дом или под постройку из СИП панелей. Кроме того, основание подобного типа подойдет не только для жилых, но и для других видов построек.

Так, целесообразным является использование столбчатого фундамента для бани.

Виды столбчатого фундамента

Фундамент для легких зданий, возводимых на почве с повышенной влажностью, может быть изготовлен из различных материалов, ну а народные умельцы, умудряются использовать для этого даже подручные средства, в виде старых стульев и прочих ненужных предметов, давно пылящихся в квартире или на дачном участке. Итак, столбчатый фундамент бывает нескольких видов:

из бетона или камня;
из кирпича;
из пеноблоков;
из труб или бревен.

То, какой именно вид столбчатого фундамента использовать при строительстве, решают в зависимости от ряда факторов. Как правило, на это решение влияет тип постройки, вид грунта и наличие тех или иных материалов.

Преимущества и недостатки столбчатого фундамента

Как уже говорилось выше, основным преимуществом использования столбчатых фундаментов является значительная экономия. Если сравнивать его заливку с ленточным, то можно сделать вывод о том, что стоимость первого будет практически в половину меньше.

В случае же строительства углубленного фундамента, экономия может увеличиться в 3-4 раза. Учитывая, что стоимость ленточной заливки начинается, как правило, от 100-150 тыс.

рублей, сэкономить можно немалую сумму денег, которая впоследствии пригодится для осуществления внутренней или наружной отделки здания, или проведения коммуникаций.

Еще одним неоспоримым преимуществом столбчатого фундамента является то, что строительство его не требует гидроизоляционных работ. Кроме того, при возведении его не требуется монтаж отмостков, что позволяет значительно сэкономить время.

Из недостатков, присущих столбчатому фундаменту можно выделить то, что его нельзя использовать при возведении массивных строений из тяжелых материалов.

Важно отметить также и то, что при строительстве зданий с использованием столбчатого фундамента, нельзя обустроить подвал, который, порой бывает так необходим в частном доме. Кроме того, фундамент подобного типа неустойчив к опрокидыванию на участках с горизонтально-подвижной почвой и сильным течением грунтовых вод. Кроме того, фундамент подобного типа неустойчив к опрокидыванию на участках с горизонтально-подвижной почвой и сильным течением грунтовых вод

Кроме того, фундамент подобного типа неустойчив к опрокидыванию на участках с горизонтально-подвижной почвой и сильным течением грунтовых вод.

Обратите внимание

Требования к фундаменту

Правильный фундамент должен соответствовать следующим требованиям:

Достаточные прочностные характеристики и устойчивость – обеспечиваются правильно подобранными габаритами конструкции и качественными материалами, используемыми для его сооружения.
Соответствие нагрузок от здания на грунт его сопротивлению.
Устойчивость к воздействию касательных сил морозного пучения.
Стойкость к воздействию грунтовых вод.
Долговечность – достигается за счет правильной выполненной гидроизоляции и применения водо- и морозостойких материалов.

Рисунок 1. Универсальное ленточное основание

Изготовление фундамента с необходимыми прочностными и другими характеристиками возможно только при соблюдении всех вышеописанных требований.

Заливка раствора в опалубку

Приготовленный для заливки раствор бетона обязан отличаться пластичностью, чтобы уплотнение давалось с легкостью. Чересчур жидкой бетонная смесь быть не должна. В противном случае фундамент потеряет свою прочность и надежность.

Когда вы будете трамбовать бетон, стоит внимательно относиться к тем местам, где он соприкасается с опалубкой. Трамбовка там тоже должна производиться качественно – если этого не сделать, то у изделия появятся ненужные поры.

Если почва на территории, где производится строительство, достаточно тверда – заливайте раствор бетона прямо в выкопанную траншейную яму. В данной ситуации опалубка будет представлять собой лишь боковые стенки, возвышающиеся над землей.

Перед тем как приступать к заливке, следует провести армирование.
Укладывать арматуру следует параллельно с шагом в десять-пятнадцать сантиметров.
С углов и в местах стыка фундамента с постройкой следует сгибать арматуру так, чтоб ее кончик сходился с кончиком другой арматуры.
Эти места также придется армировать дважды. В качестве подпорок для арматуры может послужить кирпич или бут.

Создание опалубки во время строительства фундамента – важная часть работы. Если вы сделаете все правильно, будете следовать согласно инструкции и прислушаетесь к предложенным рекомендациям, вам удастся получить прекрасный результат.

Идеально сделанный ровный фундамент, отличающийся прочностью и надежностью, сможет прослужить вам в течение долгого времени.

Срок эксплуатации

Период эксплуатации столбчатого фундамента зависит от применяемого материала, степени его защиты, соблюдения нормативов при проектировании, а также соблюдения технологии строительства. При выполнении требований фундамент простоит достаточно долго:

до 100 лет для металлических;
до 50 лет для деревянных опорных столбов;
до 70 лет – для асбестовых;
до 130 для бетонных.

Таким образом, строительство столбчатого фундамента — оптимальное решение для индивидуального застройщика. Плюс, это хорошая альтернатива ленточному и монолитному основанию, т.к. его устройство обходится дешевле и практически все работы можно выполнить своими руками.

Материалы для строительства столбчатого фундамента

Классическим материалом для возведения столбчатого основания является бетон, армированный рифленой арматурой. Однако в зависимости от назначения, материала возведения и других характеристик строения опорно-столбчатый фундамент может быть выполнен из бетонных блоков, кирпича, бутового камня. Гораздо реже, как правило, для малых, не создающих больших нагрузок, построек применяются бревна.

Фундамент из бревен

Основание из деревянных столбов обычно сооружается под беседки, навесы, времянки и прочие хозяйственные строения. Широким спросом не пользуется из-за небольшого срока службы и малой несущей способности.

Рисунок 3. Варианты устройства столбчатого основания из бруса (сверху) и бревен (снизу)

Для устройства применяются брус или бревна диаметром 150-200 мм. Перед использованием их нужно качественно обработать антисептической пропиткой и защитить гидроизоляционным материалом – например, часто используется гудрон, отличающийся низкой ценой и довольно неплохим качеством.

Опоры из кирпича и бетонных блоков

Кирпичные столбы – более распространенный способ сооружения столбчатого фундамента. На таких основаниях строят даже каркасные дома. Но опять-таки следует учитывать, что срок службы такой конструкции будет небольшим. Для этих целей подходит исключительно полнотелый керамический и силикатный кирпич, характеризующийся не высоким влагопоглощением (по ГОСТ более 6%, а верхний предел не ограничен, поэтому нужно выбирать конкретный кирпич отталкиваясь от фактических значений водопоглощения).

Фото 4. Опорные столбы из красного кирпича

Также для кладки столбов часто используют бетонные блоки размерами 400х200х200мм – их нужно на порядок меньше. Так, при выкладке опоры из кирпича надо, его площадь формируется из 4 кирпичей, то блоков необходимо всего 2 (плюс к этому высота будет гораздо больше). Глубина заложения столбов обычно принимается в пределах 500-700 мм.

Фото 5. Опорные столбы из блоков

Перед кладкой опор выполняется устройство песчано-гравийной подушки толщиной 200-300 мм с тщательным утрамбовыванием каждого слоя. Сверху подушку нужно полить цементным молочком.

После выкладки столбов строительные работы можно продолжать по истечении 2-3 недель, которые нужны для набора раствором достаточной прочности.

Монолитные железобетонные и трубные столбчатые фундаменты

Столбчатое основание в виде железобетонных опор обладает большей несущей способностью и надежностью, что достигается за счет монолитной конструкции и армирования. Для его устройства подготавливаются канавы определенного размера, в которых делается песчаная подушка и устанавливается армирующий каркас из рифленой арматуры. Выше уровня земли делается опалубка из обрезной доски или фанеры. Финишный этап – заливка бетоном.

Фото 6. Железобетонные опоры столбчатого фундамента

Нередко используются асбестоцементные или металлические трубы, которые выступают в качестве несъемной опалубки. Для них тоже подготавливаются скважины соответствующих размеров, а внутрь устанавливается армирующий каркас из арматуры.

Фото 7. Столбчатое основание с использованием асбестоцементных труб

В некоторых ситуациях целесообразно выполнение подошвы или так называемой «пяты» – специального расширения в нижней части опоры. Такой вариант идеально подходит при строительстве фундаментов на сложных грунтах и под здания с внушительным весом.

Фото 8. Бетонные опорные столбы основание с подошвой в нижней части

Технология изготовления опалубки из рубероида для столбчатого фундамента своими руками

Перед тем, как сделать опалубку для столбчатого фундамента своими руками, следует детально обсудить технологию с опытным архитектором и строителем. На каждом объекте есть свои особенности, которые накладывают ограничения на производство работ и вносят свои коррективы. Популярный вариант основания требует внимательного подхода к подготовительным работам.

Опалубка из рубероида для столбчатого фундамента имеет низкую себестоимость и при этом обеспечивает высокую надежность и прочность конструкции.

https://youtube.com/watch?v=mzy92Xw7Z1k

Перед тем, как приступать к работе, нужно точно определиться из чего сделать опалубку для столбчатого фундамента. Если принято решение использовать рубероид, то порядок выполнения работ следующий.

Подготовка материалов. На этом этапе необходимо выбрать прочный и целый лист рубероида. Длина должна быть около 2 метров, потому что примерно 25% рулона окажется под землей. После этого лист скручивают до диаметра 200 мм. При сматывании толщина должна равняться минимум 2 листам рубероида. Для крепления рулона используют проволоку.
Нижняя часть скрученного рубероида закрывается пакетом для изоляции. Таким образом рулон предохраняется от проникновения воды из котлована или ямы. Также пакет служит разделением между раствором и землей.
Если в возводимой конструкции предусмотрено расширение в нижней части ствола, то необходимо заготовить 4 арматуры, имеющие длину около 2,5 метров. Для правильного и точного армирования нижний край прута согнуть под прямым углом.
Для определения размера загиба края следует учитывать диаметр предполагаемого расширения. После этого каждый прут, который заготовлен соответствующим образом, сшивается в объединенный каркас для бетонирования. В этом случае необходимо использовать вязальные проволоки, потому что сварочные работы недопустимы. Прочность вязки должна быть умеренной, чтобы при установке каркаса в рубероид можно было подкорректировать его конфигурацию.
Полученный армированный каркас опускается в рубероидный рулон до самого дна, чтобы он уперся в основание. Бетонную смесь заливают в несколько стадий, чтобы получить оптимальный и прочный результат.
Сначала формируется пяточка опоры. Для этого в ствол сваи заливают небольшое количество бетона. Лить смесь нужно медленно, чтобы не повредить рубероид и не сместить расположение ствола опалубки.
После того, как первая стадия заливки завершена, нужно чуть приподнять рубероид. Таким образом, раствор заполнит основание колонны и создаст надежный упор для последующих работ.
Трубу рубероида опускают вниз. После этого армировочный каркас постепенно опускают на свое место и закрепляют

Важно достичь установленной глубины усадки арматуры в бетонную смесь.
Далее следует залить основание и выждать положенное время на застывание смеси. После этого можно переходить к следующему этапу строительства.

Важным параметром при создании столбчатого фундамента, является правильное соблюдение технологии. Особенности начинаются со стадии подготовки участка. Строителям необходимо сделать точную разбивку проектированного фундамента на участке застройки. После этого, в указанных точках выкапывают ямы необходимых габаритов.

На дне ямы устраивают утрамбованные подушки, имеющие мощность в 150 мм. Материалами служат щебень и гравий.

Рубероид часто применяют для гидроизоляции бетона. Собранная с его применением опалубка автоматически будет надежно защищена от влаги.

Сделанная по всем правилам опалубка для столбчатого фундамента своими руками способна гарантировать прочность конструкции и ее долговечность. При этом, строители сокращают финансовые затраты на строительство и ускоряют процесс возведения фундамента.

Столбчатый фундамент из рубероида может оказаться неожиданным решением, но на практике этот вариант выступает прекрасным решением для организации строительства. Съемная опалубка для столбчатого фундамента позволяет сократить расходы на возведение основания дома, при этом обеспечить прочность и долговечность конструкции.

Технология изготовления опалубки из досок

Чтобы сделать опалубку своими руками, вам нужно запастись следующими инструментами и материалами:

гвозди;
молоток;
рулетка и уровень, карандаш;
ножовка;
доски и бруски.

Проще всего сделать опалубку для столбчатого фундамента из досок, поэтому именно такой вариант изготовления этой конструкции мы и рассмотрим поэтапно:

Подготовительные работы

При помощи шнура, уровня и колышков выполняется разбивка контуров будущего сооружения

Сначала нужно подготовить территорию для строительства. Участок очищается от мусора, ненужных зелёных насаждений. При помощи шнура, уровня и колышков выполняется разбивка контуров будущего сооружения. Определяются и помечаются места выполнения ям под столбы.
Приступаем к копанию ямы. Её глубина зависит от типа используемого фундамента (заглублённый, мелкозаглублённый или незаглублённый). При этом стоит учесть, что дно ямы должно быть ниже отметки установки опоры на 100-150 мм для выполнения песчаной подушки. Ширина ямы зависит от используемой опалубки. Для установки досок и распорок ширина котлована должна быть больше на 20 см с каждой стороны, чем габариты опор. Если используется несъёмная опалубка из труб, то яма бурится на 2-5 см больше, чем диаметр опоры.
После этого дно котлована трамбуется и засыпается песком либо смесью песка и щебня. Высота слоя 100-150 мм. Прослойка смачивается водой и тщательно трамбуется.
Чтобы в процессе заливки бетона влага из него не впитывалась в грунт (это может привести к снижению прочности конструкции), поверх песчаной подушки укладывается слой рубероида или плотного полиэтилена.

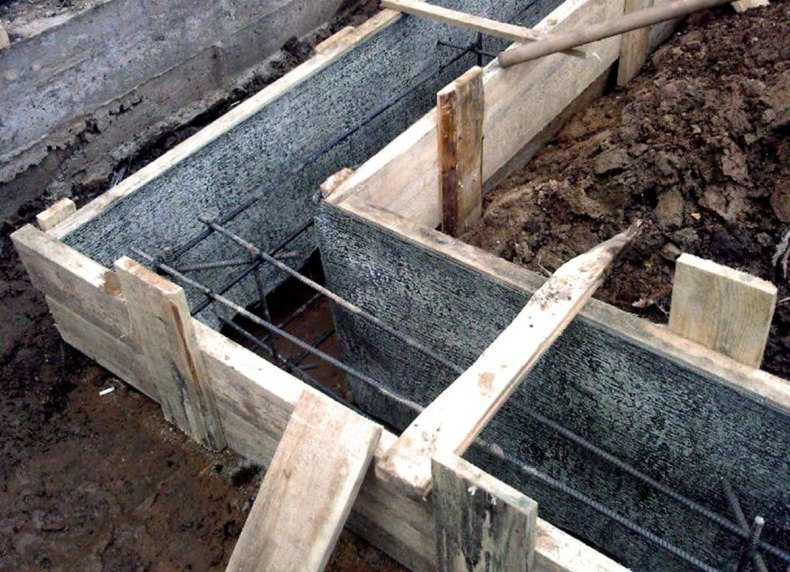

Подготовка и сборка опалубки

Формируются щиты из досок, которые крепятся к брускам в яме при помощи гвоздей и шурупов

Доски для опалубочной конструкции необходимо подготовить. Если их поверхность неровная, её ошкуривают для получения нужной гладкости. В случае использования труб для несъёмной опалубки их нарезают на отрезки нужной длины.
Для формирования каркаса в углы ямы вбивают деревянные бруски нужной высоты.
После этого формируются щиты из досок, которые крепятся к брускам в яме при помощи гвоздей и шурупов. Для получения большей герметичности конструкции и более гладкой поверхности доски с внутренней стороны покрываются полиэтиленовой плёнкой. Это дополнительная мера облегчит процесс снятия опалубки после застывания бетона.
Чтобы после заливки бетонного раствора доски не распёрло, с обратной стороны устанавливаются косые распорки из деревянных брусков. Обычно такие распорки крепятся по углам конструкции и в центральной части каждого щита.

В процессе установки опалубочного изделия необходимо строго контролировать вертикальность всех конструкций при помощи уровня. Также стоит стараться не допускать возникновения больших щелей между досками, в которые может вытекать раствор. Щели шириной более 4 мм лучше заделать подручными средствами, чтобы защититься от утечек бетона. Высота щитов опалубки должна быть на несколько сантиметров выше уровня заливки бетонного раствора.

Заключительный этап

Перед тем как заливать бетон, стоит выполнить гидроизоляцию

После установки опалубочной конструкции необходимо проверить короб на герметичность и вертикальность.
Перед тем как заливать бетон, стоит выполнить гидроизоляцию. Для этого внутренняя поверхность короба выстилается рубероидом. Швы межу отдельными листами соединяются методом горячего плавления.
После этого в подготовленную опалубочную конструкцию можно опускать арматурный каркас. Он выставляется при помощи уровня по вертикали и фиксируется распорками. При его установке стоит помнить, что все металлические конструкции каркаса должны быть защищены от коррозии не менее чем 5-ти сантиметровыми слоем бетона.
После этого можно приступать к заливке бетонного раствора.
Опалубка снимается через 4-5 дней.

Зачем нужен расчет

Устраивать фундамент «на глазок» без предварительных расчетов не рекомендуется даже при возведении легких сооружений. В результате таких действий он может получиться либо непригодный к эксплуатации, либо неоправданно мощный. Последний случай выразится в излишних денежных и трудовых затратах.

Целью расчета является определение оптимальных размеров опорных столбов и их количества.

Данная работа выполняется в несколько этапов:

устанавливается коэффициент сопротивления грунта;
подсчитывается общая масса постройки (включая и вес самого фундамента);
определяется величина давления на единицу площади грунта;
полученная цифра сравнивается с коэффициентом сопротивления грунта.

Подсчитать вес всех строительных конструкций, из которых будет состоять постройка, несложно: для этого надо иметь полный перечень строительных материалов, их объемы и удельный вес.

Сложнее дело обстоит с коэффициентом сопротивления грунта: по-хорошему надо бы пригласить специалистов для проведения геологических исследований на участке. Однако удовольствие это дорогое, поэтому частные застройщики ищут более простые способы определения данного параметра.

Если в городских службах такие сведения есть, можно сделать соответствующий запрос и получить искомые характеристики.

В противном случае можно попробовать обойтись кустарным способом определения прочности несущего слоя:

на участке роется яма глубиной до двух метров (или на глубину заложения фундамента);
со дна ямы берется грунт и скатывается в небольшой шарик.

Теперь этот шарик надо попытаться раздавить: в зависимости от типа грунта, он будет вести себя по-разному:

рассыплется – перед вами супесь;
примет вид лепешки с трещинами по краям – вы имеете дело с суглинком;
раздавится в лепешку с гладкими краями – вы держите в руках глину;

Если вам вообще не удалось скатать шарик, значит на глубине заложения фундамента залегает песок. Посмотрите внимательно на песчинки: если они мелкие — песок мелкозернистый, крупные – крупнозернистый.

По типу грунта можно в строительном справочнике найти все его параметры.

Нужна информация по теме толщина стяжки для водяного теплого пола?

Информация для тех, кого интересует водяной теплый пол под плитку, какой лучше?

Теперь осталось сделать несколько действий:

подсчитать площадь опоры одного столба (в см2);
умножить полученный результат на общее количество столбов;
разделить общую массу постройки на общую площадь опоры.

В результате вы получите давление строения на единицу площади опоры. Сравните цифру с коэффициентом сопротивления грунта. Если он несколько выше давления постройки на единицу площади – сечение столбов и их количество выбрано верно.

Если он меньше расчетной величины – увеличивайте площадь сечения столба и начинайте расчет столбчатого монолитного фундамента заново.

Видео о том, как сделать монолитный столбчатый фундамент.

https://youtube.com/watch?v=6hzHFmYjOjQ

Создание опалубки для столбчатого фундамента

Большой популярностью в индивидуальном строительстве пользуется столбчатый фундамент. Это связано с его простотой и доступностью, а также довольно широкой сферой использования. Этот тип основания подходит для нетяжёлых деревянных домов, каркасных и каркасно-щитовых строений, хозяйственных построек, беседок, летних кухонь и т.п. Такой фундамент можно использовать на пучинистых, слабопучинистых, песчаных, торфянистых и болотистых грунтах. Если для изготовления опор вы выбрали бетон или железобетон, то вам понадобится опалубка для столбчатого фундамента. В нашей статье мы расскажем, как правильно и из чего её сделать.

Технология сборки съемной опалубки

Монтаж разборной конструкции предполагает повторное использование ее элементов для различных целей, например, заливки отмостки, капитальной лестницы либо крыльца на входе. Если доски удастся изолировать от воздействия бетонной смеси, материал можно применить в любых целях.

Как выглядит порядок работ при установке съемной опалубки своими руками:

Сколотите гвоздями щиты необходимой ширины, равной высоте фундамента плюс 5—10 см. Длину ограждений постарайтесь подобрать таким образом, чтобы осталось меньше обрезков.
Вокруг траншеи забейте колья из заостренных брусков с шагом 0,7—1 м, на расстоянии 100 см от будущего фундамента. Если основание заливается в рыхлом грунте, столбики забивайте в дно котлована.
Выставьте щиты по краям траншеи и прикрепите к кольям перемычками.
Пользуясь строительным уровнем и отвесом, выровняйте ограждение по вертикали и зафиксируйте второй планкой — укосом, как показано на схеме.
Застелите полость опалубки полиэтиленовой пленкой, зафиксировав края степлером.
Аккуратно опустите в котлован заранее подготовленные элементы армопояса. Чтобы весь каркас после заливки оказался в толще бетона, используйте пластиковые подставки высотой 50 мм.
Заложите в нужных точках круглые гильзы для последующей прокладки водопровода и канализации.
Стяните противостоящие щиты вязальной проволокой, просунув ее в щели между досками и вставив ограничительные стержни. Сверху прибейте деревянные распорки.

Какие допуски следует выдерживать при сборке опалубки:

щитовая конструкция может отклоняться от вертикали не более, чем 5 мм на 1 м высоты;
верхняя грань последней доски щита должна стоять строго горизонтально, а не повторять естественный уклон земельного участка;
максимально допустимое смещение опалубочного ограждения – 15 мм;
перепад между досками – не более 3 мм.

В процессе ведения опалубочных работ будущий фундамент можно заранее утеплить пенопластом либо пенополистиролом. Траншею необходимо расширить на толщину теплоизоляции, а плиты прикрепить к земляным стенкам и щитам гвоздями, как изображено на схеме. В утеплитель заранее вставьте дюбели – грибки – они свяжут изоляцию с бетоном. В остальном технология остается неизменной.

В сыпучем грунте траншея делается шире, по бокам ставятся дополнительные подпорки

Использование полиэтиленовой пленки дает ряд важных преимуществ, а потому выполняется обязательно:

водонепроницаемая прокладка служит гидроизоляцией и не позволяет влаге проникать в толщу бетонного основания;
цементное молочко не уходит в землю;
пленка предохраняет дерево от воздействия бетона и не дает последнему просачиваться сквозь щели.

Технология монтажа опалубки несъемного типа мало отличается от приведенной выше инструкции. Поскольку материал остается оболочкой фундамента, укосы допускается не крепить, но придется надежно связать листы между собой. Подробнее об установке ограждения смотрите на видео:

Монтаж и демонтаж опалубки

Монтаж опалубки из досок проводится так:

выполняется разметка расположения столбиков;
производится копка ям, размер которых превышает размер проектного столбика не менее чем в три раза;

устраивается песчаная подушка;
собирается каркас из стальной фурнитуры;
производится нарезка досок и бруса для сборки щитов;
сколачиваются щиты по заданным размерам;

теперь можно приступать к возведению опалубки, из щитов собирают столбчатые формы;
производится заливка бетона;
к разборке можно приступать после застывания раствора.

Итак, опалубка для строительства столбчатого фундамента может быть собрана из разных материалов. Для создания несъемных форм идеально подходят готовые трубы, они могут быть выполнены из металла, асбестоцемента или полимерных материалов. Для создания съемных форм, чаще всего, используется древесина или древесные материалы, например, фанера.
