Буронабивные сваи своими руками: технология возведения

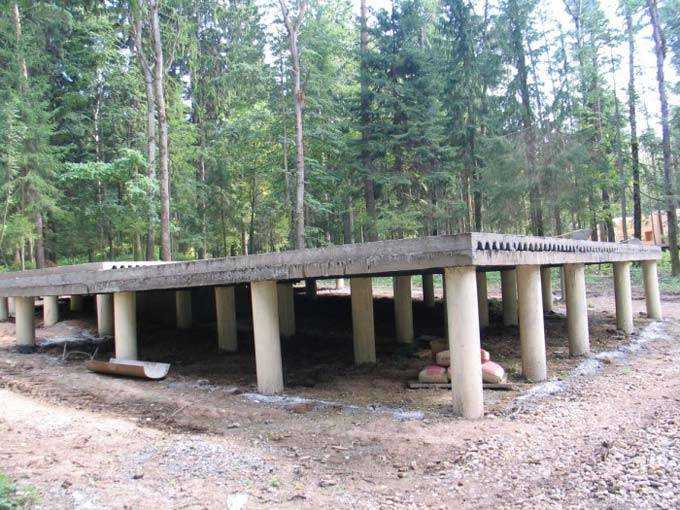

Плюсы фундамента на буронабивных сваях

Фундаментное основание из таких свай обладает следующими преимуществами:

Универсален. Подходит почти для любого грунта, кроме совсем каменистого.
Неровность участка или его близость к воде вовсе не препятствие для свайного фундамента. Уровень строения всё равно задают непосредственно расположением несущих опорных элементов.
Экономичен. Денег на постройку такого фундамента расходуется гораздо меньше, по сравнению с другими типами.
Работы можно проводить в любое время года, сроки установки — достаточно быстрые.
Не нужно использовать спецтехнику, можно построить такой фундамент своими силами, что ещё раз говорит о его бюджетности.
Свайный фундамент не требует масштабных земляных работ, поэтому лишнее повреждение окружающего ландшафтного дизайна исключено.
Подобные фундаменты устойчивы к вертикальному движению грунтом, поскольку их основание располагается ниже точки промерзания.
Высокая несущая способность. Фундамент держит весовую нагрузку даже от тяжёлого здания. Обязательное условие — гидроизоляция между ленточным элементом и стенами постройки. Так можно уберечь от разрушения разные по свойствам материалы.

Недостатки основания из свай

Слабая теплоизоляция пола. Возможно попадание в дом сквозняков и прохлада. Рекомендуют обустраивать на первых этажах домов с таким фундаментом теплые полы.
Нет возможности оборудовать в доме подвал. Но если такой фундамент, например у бани, то там подвал ни к чему.
Расход бетона больше, по сравнению с забивными сваями. Поскольку нет уплотнения грунта около сваи в процессе ее изготовления.
Изготовление свай сложно контролировать.

Как сделать сваи для фундамента своими руками: технология изготовления

На сложных грунтах очень трудно возводить прочные и надежные сооружения

Тут очень важно правильно сделать фундамент. Для таких участков подходят не все типы основания

Например, традиционный ленточный фундамент может не выдержать подвижек грунта.

Именно поэтому на участках со сложным грунтом, имеющим малую несущую способность, используют свайное основание.

Очень часто в качестве опор берут уже готовые изделия, но такое не всегда возможно. Например, если застройка проводится по близости с другими сооружениями, то использовать спецтехнику (а без нее порой невозможно установить сваи) затруднительно.

Что нужно знать о винтовых сваях

Сваи бывают не только стальными винтовыми, но и бетонными. В некоторых случаях, особенно при строительстве крупных и тяжёлых сооружений, предпочтение отдают последним, как более надёжным и долговечным. Но перед тем как сделать свайный фундамент своими руками из бетона, следует провести геологические изыскания и инженерные расчёты, чтобы убедиться в верности принятого решения.

Однако такие затратные мероприятия обычно проводят при строительстве дома из кирпича, бетонных блоков и других массивных материалов. Более лёгкие деревянные, щитовые и каркасные постройки можно ставить на основание из винтовых свай на любых грунтах, кроме скальных.

Но если речь идёт о капитальном строении, расчёт параметров свай все же необходим. Пренебречь им можно только при возведении второстепенных конструкций – беседок, сараев, бань, ограждений. И только для таких конструкций можно использовать самодельные винтовые опоры.

Металлический забор на винтовых сваяхИсточник spravka-region.ru

Составные части сваи

Внешне винтовая свая напоминает садовый бур и состоит из следующих частей:

ствол из стальной трубы;
острый наконечник в форме конуса;
лопасть (винт);
оголовок.

Основное отличие от бура заключается в перпендикулярном расположении лопасти относительно ствола, что позволяет ей входить в грунт, не взрыхляя его и не нарушая плотность.

Второе отличие – оголовок в верхней части конструкции, предназначенный для обвязки всех установленных элементов и устройства ростверка, так как сделать свайный фундамент без таких опорных площадок невозможно.

В заводских условиях сваи изготавливают либо методом литья, либо сварным способом, используя профессиональное оборудование. Они могут быть разной длины, отличаться диаметром лопасти, диаметром и толщиной ствола. Эти параметры подбираются в зависимости от расчётной нагрузки на основание и глубины залегания плотных слоёв грунта.

Кроме того, на производстве на все изделия наносят слой антикоррозионного покрытия, препятствующего разрушению металла, находящегося в постоянном контакте с влажной средой.

Свая заводского изготовленияИсточник www.balticdom.ru

Отличия конструкций кустарного производства от заводских

Изготовление фундаментных свай регламентируется нормативными документами. В частности, ГОСТ 8732 определяет качество металла для ствола, а ГОСТ 9.307-89 качество цинкового покрытия. В них прописаны марка и толщина стали, её химический состав и другие характеристики. Решая, как изготовить сваи винтовые своими руками, эти документы желательно изучить, чтобы получить на выходе качественные изделия.

Не имея возможности для самостоятельного изготовления, но желая сэкономить на опорах, некоторые застройщики покупают их у «кустарей» – мастеров, производящих металлические конструкции в условиях, далёких от заводских. Разумеется, никаких гарантий они не дают, и убедиться в качестве такой продукции до начала строительства невозможно.

В частности, как самоделки, так и изделия кустарного производства могут не обладать необходимой прочностью, лопасти могут деформироваться или отрываться при вкручивании в плотный грунт, а отсутствие качественной противокоррозионной обработки может привести к разрушению металла и ослаблению фундамента.

Разрушение всего одной опоры приведёт к ослаблению и перекосу фундаментаИсточник тверьстрой.рф

Тем не менее, вопрос, как сделать самому винтовые сваи своими руками, для многих остаётся актуальным из-за высокой стоимости сертифицированных изделий. Специалисты допускают применение самодельных опор, но лишь при возведении лёгких построек, надёжность и долговечность которых не имеют решающего значения. Фундамент для жилых домов, капитальных надворных построек, кирпичных и каменных ограждений должен возводиться из заводских свай, произведённых в соответствии с нормативными требованиями.

Строим свайный фундамент

К сооружению фундамента нужно отнестись ответственно. Работы по постройке включают в себя следующие этапы:

бурение скважин;
установка опалубочных форм;

армирование;
заполнение форм раствором.

Подготовка скважин

Начинается строительство с бурения. Для выполнения этой работы применяют ручной или электрический бур. Требования к выполнению работ:

размер скважин определяется проектом;
глубина заложения свай должна превышать глубину залегания зыбких слоев грунта и точки промерзания минимум на 0,5 метра;
ширина также определяется проектом, при этом нужно учитывать, что вокруг бетонного столба следует сделать песчаную подушку.

Монтаж опалубки

Когда скважины будут готовы, в них устанавливается опалубка. Как правило, используется картонная, стальная или пластиковая труба. Вокруг установленной формы необходимо насыпать слой песка толщиной около 10 см.

Это необходимо для того, чтобы защитить сваи от подвижек грунта при замерзании и оттаивании.

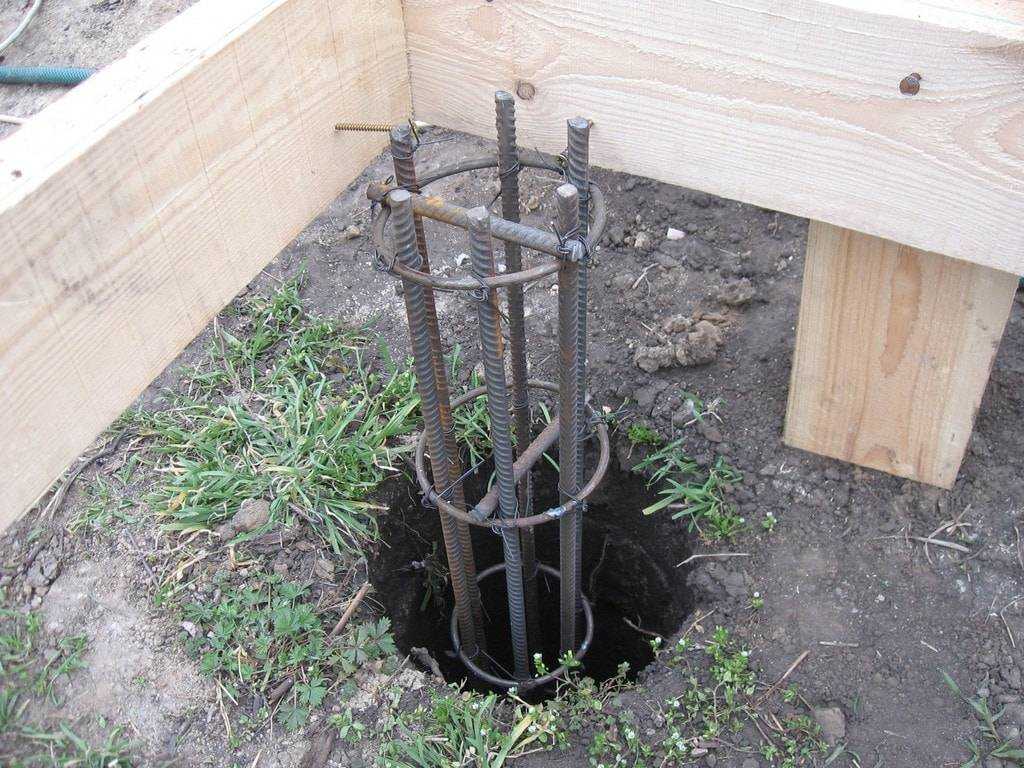

Армирование

Чтобы усилить прочность конструкций, необходимо выполнить армирование. На каждую сваю необходимо подготовить по 3-4 стальных прута диаметром 8 мм. Прежде чем установить арматуру, стержни связывают между собой. Шаг расположения проволочных креплений должен составлять 0,5 метра. Правила установки:

связанная арматура должна выступать над поверхностью опалубки на 30 мм;
конструкцию из стержней устанавливают так, чтобы зазор между стенкой опалубочной трубы и арматурой составляло более 20 мм. Это необходимо для исключения развития процессов разрушения металла.

Бетонирование

На последнем этапе заливается раствор. Основные правила проведения работ:

раствор заливают слоями высотой около 0,5 метра;
после заливки очередного слоя раствор немного уплотняют. Это можно сделать вручную методом штыкования, но удобнее использовать вибратор;
следующий слой заливают, пока предыдущий еще не начал застывать, иначе конструкция не будет цельной.

Итак, устройство фундамента из свай является целесообразным при постройке легких объектов на сыпучих почвах. В качестве опалубочных форм применяются трубы соответствующего диаметра, изготовленные из полимерных материалов, стали или специально обработанного картона. Формы могут оставаться частью свай, а могут быть сняты после того, как раствор приобретет заданную конфигурацию, но еще не застынет окончательно.

Виды свайных фундаментов

На данный момент существует большое разнообразие свайных фундаментов. По способу устройства они подразделяются на следующие основные виды:

забивные;
винтовые;
буронабивные.

Забивные сваи могут быть металлическими, деревянными и железобетонными. Они монтируются специальными ударно-забивочными механизмами, молотами. Наиболее распространенные сваи этого типа – железобетонные квадратного или многогранного сечения, конец у таких свай имеет заостренный вид. Сваи этого типа обычно используются в промышленном строительстве, а также при возведении крупных зданий культурно-бытового назначения.

Винтовые сваи обычно представляют собой стальные трубы с винтовыми лопастями на конце. Они покрыты прочной антикоррозионной защитой, которая обеспечивает их долговечность. Такие сваи применяются во многих видах строительства, также они приобрели большую популярность при возведении частных домов и других не очень больших сооружений. Отличительной чертой этого типа свай является то, что их можно смонтировать самостоятельно, не прибегая к сложной строительной технике.

Забивные и буронабивные сваи для свайного фундамента

Буронабивные сваи – это название буровых свай, которые выполняются путем бурения скважин и заполнения их монолитным бетоном с уплотнением при предварительно установленных арматурных каркасах. Привлекательность данного вида свай заключается в возможности их устройства своими силами и с небольшими затратами. Современные буронабивные сваи для частного дома могут быть установлены двумя работниками в течение нескольких дней.

Обсадные трубы

В ряде случаев бурение скважин под буронабивные сваи сопровождается монтажом обсадных труб, которые защищают стенки скважины от обсыпания нестабильного грунта.

Трубы для буронабивных свай или инвентарные трубы (так их правильно называть) используются в случаях необходимости:

перекрыть горизонтальное движение плывунов;
снизить влияние обводненной почвы;
контролировать параметры сваи.

Инвентарные трубы изготавливают из пластика или металла. Трубы отличаются не только материалом, но и формой, диаметром, толщиной стенок, показателем точности (непрямолинейность).

Стандарт непрямолинейности труб для свай приведен в таблице:

Диаметр, мм.	Допустимое отклонение, мм.
33,5-89	0,3
108-146	0,5
Более 146	0,7

Полимерные инвентарные трубы

Для изготовления применяют разные полимеры. Толщина стенки достигает 40 мм. Полимерным трубам отдают предпочтения из-за высокой герметичности соединений. Если металлические нужно сваривать или использовать специальные соединительные муфты, то пластиковые трубы легко состыковать. При этом соединение будет полностью герметичным, что предупредит выход воды из трубы и снижение качества бетона.

Кроме того, пластик абсолютно не подвержен коррозии, отличается малым весом, относительно невысокой ценой и практически полным отсутствие отходов. Минус – невысокая прочность.

Параметры полимерных инвентарных труб приведены в таблице:

Достоинства и недостатки свайных фундаментов

В реальных условиях строительства могут применяться различные виды свай. Но независимо от конструкции таких изделий можно выделить ряд преимуществ, которыми обладают фундаменты на свайных основаниях:

возможность использования на любых грунтах, исключая скальные;
быстрый монтаж опорного основания. Фундамент для жилого загородного дома можно установить в течение одного дня;
отсутствие необходимости проведения земляных работ, устройства опалубки, бетонирования и длительного ожидания окончательного отвердения бетона;
доступность для изготовления своими руками. Самостоятельно не получится работать только с забивными сваями. Для их установки требуется специальное оборудование;
относительно низкие затраты. Свайные фундаменты обходятся дешевле ленточных или плитных, стоимость которых может составлять до трети стоимости всего дома.
Ростверк для свайного фундамента может выполняться из металла, бетона или древесины

Основным недостатком свайного фундамента является усадка опорного основания. Результатом может быть перекос фундамента, ведущий к разрушению верхнего строения. Причины часто заключаются в неверной установке свай, когда их не заглубляют до стабильных прочных грунтов. Возможен также и ошибочный выбор вида опор, которые не подходят для характера грунта в месте строительства. Поэтому по вопросу подбора типа свай лучше проконсультироваться с опытным специалистом.

Некоторые виды свай, например, винтовые, стоят достаточно дорого, что также можно отнести к их относительным недостаткам.

Обустройство арматурного каркаса

С этой целью необходимо запастись некоторыми инструментами и материалами. Сюда можно отнести следующие:

Каркас для сваи

Десятимиллиметровый армирующий прут;
Сварочное устройство;
Рекомендуется также приготовить болгарку и рулетку – они также будут необходимы.

Стоит отметить, что усиление фундамента сваями всегда сопровождается армированием последних. Существует два способа, согласно которым можно выполнить данную операцию. Главное знать, что исходящие пруты должны быть несколько выше вершины поверхности, которую планируется в дальнейшем заливать. Делается это таким образом, чтобы расположение арматурных прутьев начиналось на пятисантиметровой высоте над поверхностью земли.

Итак, начнём рассмотрение первого, простого способа. Для его осуществления необходимо запастись двумя прутьями, длина которых должна превышать на десять сантиметров значение, необходимое для заливки. Что касается такого показателя, как расстояние между сваями фундамента, то он также равен десяти сантиметрам. Следующие действия связаны со свариванием прутьев. Для этого используется шаг в десять сантиметров.

После этого следует произвести ещё одну такую полосу, ячейки, в пределах которой располагаются аналогично. В конце необходимо разместить перемычки друг напротив друга. После их соединения получим длинный каркас квадратной формы, ребро которого составит десять сантиметров.

Заливка сваи бетоном

Существует ещё один способ, который является значительно сложнее и гораздо дороже. Но, в то же время, такое решение можно назвать значительно более надёжным. Его применение нельзя назвать достаточно частым, поскольку для него придётся изгибать арматурные прутья в кольца, диаметр которых находится в диапазоне от двенадцати и до пятнадцати сантиметров. При этом концы кругов должны быть сварены между собой. Число колец определяется исходя из расчётов длины. Так, к примеру, потребуется одна штука на каждые пятнадцать сантиметров. Аналогичным образом следует действовать и тогда, когда имеет место фундамент на буронабивных сваях.

После окончания производства необходимого числа колец, можно приступать к их натягиванию на каркасную конструкцию. С этой целью следует взять прутья требуемой длины и приварить их к каждому из колец по кругу. В данном случае берётся трёхсантиметровый шаг. В тех случаях, когда имеют место не столь высокие оказывающие воздействия силы, то шаг может быть увеличен до четырёх сантиметров. С целью закрепления арматуры на требуемом уровне необходимо провести наверху два прута горизонтальной направленности, после чего на них укладывается опалубочная конструкция. И уже затем приваривается основной каркас.

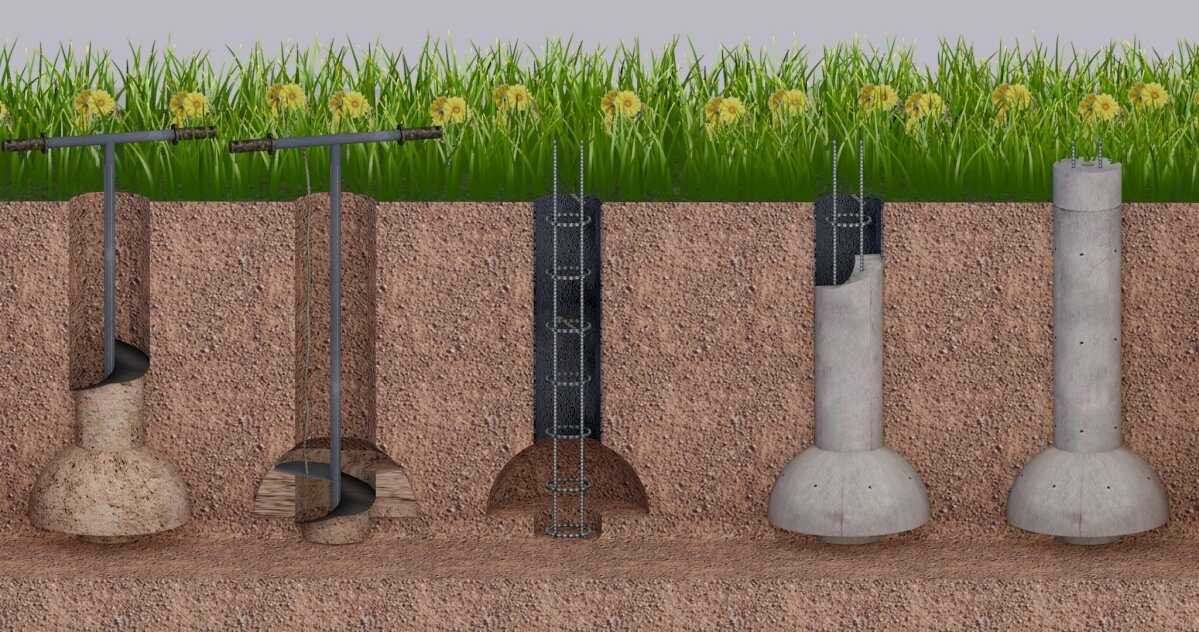

Буровые сваи с уширением

В пластичных глинистых грунтах буровые сваи устраивают с уширением. Разбуривание уширения сваи производят после достижения проектной отметки сваи и выполняют штатным уширителем.

Величина раскрытия режущих ножей уширителя устанавливают непосредственно перед его опусканием в скважину, шаг раскрытия ножей равен 5 см.

Работа по устройству уширения основания производится в следующем порядке:

№	Порядок работ
1	Лотом проверяют глубину скважины и определяют отметку низа забоя скважины
2	Определяют глубину режущей кромки обсадной трубы. Отметка низа режущей кромки обсадной трубы должна быть выше отметки низа скважины на величину, устанавливаемую проектом (несколько метров)
3	К буровой штанге вместо шнекового бура крепят штатный уширитель, первоначальное раскрытие ножей устанавливают равным 10 см
4	Уширитель опускают в скважину, при достижении дна забоя, под действием веса штанги происходит раскрытие режущих ножей уширителя (ножи уширителя собраны совместно с емкостью для сбора разработанного ими грунта), при вращении штанги происходит разбуривание уширения и сбор разработанного грунта в емкость
5	После окончания разбуривания буровую штангу поднимают, при этом ножи уширителя складываются и производится подъем, грунт из емкости удаляется в отвал.
6	Величину раскрытия ножей увеличивают и операции по разработке уширения повторяют до тех пор, пока уширение не достигнет проектного размера.
7	Контроль формы уширения проводится при помощи уширителя. Для этого на нем устанавливают проектное раскрытие ножей и опускают его в скважину, ножи раскрываются и производится проверка полости путем проворачивания уширителя. Если в емкости для сбора грунта оказывается небольшое его количество, то уширение имеет проектное очертание и обрушение свода скважины и вывалов нет. В этом случае производится приемка разбуренного уширения и разрешаются работы по дальнейшему сооружению буронабивной сваи.

Сваи армируют арматурными каркасами. Их изготавливают на производственной базе мостоотрядов в виде отдельных секций. Во внутреннюю полость каркас подают краном.

Стыковка секций арматурного каркаса

автокран КАТО NK-750;
секция арматурного каркаса;
буровой станок;
железобетонные плиты

После установки каркаса проводят бетонирование свай. Бетонную смесь на строительную площадку доставляют в автобетоно-смесителях.

Бетонирование скважин методом ВПТ

автобетоносмеситель;
металлическая эстакада;
приемная воронка бетонолитной трубы;
буровой станок;
железобетонные плиты

В зимнее время температура бетонной смеси в момент ее укладки должна быть не ниже +5°С. Суммарное время доставки бетонной смеси на строительную площадку, укладки ее в скважину, извлечение бетонолитных и обсадных труб не должно превышать срока ее схватывания.

Конструкция опор

Опора обозначенного типа представляет собой стальную трубу, одна часть которой оснащена спиралевидной лопастью и острым наконечником. Такая конструкция позволяет в процессе монтажа обходиться без применения спецтехники для погружения сваи в грунт.

Конструктивные элементы

Винтовая опора состоит из следующих элементов:

Ствол – стальной профиль с круглым сечением.
Наконечник – нижняя часть тела сваи, которая благодаря заостренной форме легче преодолевает сопротивление грунта.
Лопасть – спиралевидный фрагмент, конфигурация которого определяется на этапе проектирования.

Благодаря наличию винтового фрагмента металлический стержень вкручивается в землю. При этом почва дополнительно уплотняются, повышая несущую способность грунта. В дальнейшем спиралевидные лопасти будут препятствовать силам, выталкивающим опору наружу.

В чем отличия самодельных изделий от заводских?

Процесс изготовления винтовых свай регламентируется нормативными документами. В частности, в ГОСТе 8732 прописаны требования к качеству стали для таких опор.

Заводские изделия, соответствующие стандартам, различаются по размерам, конфигурации и эксплуатационным характеристикам.

Трубы из недостаточно прочной стали не обеспечивают требуемую несущую способность, а слабое гидроизоляционное покрытие неизбежно приведет к преждевременному разрушению металла коррозийными процессами.

Достоинства и недостатки метода

При кажущейся простоте обустройства фундамента на основе винтовых свай в процессе их монтажа можно столкнуться со следующими трудностями, которые могут рассматриваться как недостатки:

трудность подбора винтовых опор по показателю максимальной нагрузки на фундамент, определяемому по результатам исследования грунта на застраиваемом земельном участке и учитывающему весовые характеристики будущего дома;
сложность вворачивания свай в грунт вручную, даже при условии привлечения к работам 4-5-ти помощников;
высокие издержки на специальное оборудование, необходимое для вворачивания опор в сложные грунты.

К достоинствам этого вида фундаментного основания следует отнести:

отсутствие необходимости в проведении объёмных земляных работ;
допустимость обустройства фундамента на участках с любым рельефом местности без необходимости предварительного выравнивания зоны застройки;
возможность монтажа свайного фундамента на грунтах любого качества (за исключением скальных пород) и независимо от времени года.

Обустройство лидер-лунок

Перед началом основных работ необходимо подготовить посадочные места для винтовых свай, которые называются лидер-лунками. Для этих целей в намеченных посредством колышков точках следует удалить верхний слой почвы вместе с травой на глубину порядка 10-15 см.

Ширина подготавливаемых лунок должна превышать диаметральный размер лопасти используемых свай примерно на 2-3 см. В принципе, можно обойтись и без такой подготовки; однако в этом случае потребуются дополнительные усилия для вворачивания опор в грунт в ходе ручных операций.

Обратите внимание на следующие детали подготовки:

При использовании в процессе работ специальных вворачивающих механизмов необходимости в обустройстве лидер-лунок, как правило, не возникает.

Не допускается намеренно выкапывать приямки под винтовые опоры и просто устанавливать их остриё в землю (даже на небольшую глубину).

Последнее требование объясняется тем, что одним из условий качественного монтажа винтовых свай является нетронутость окружающих её слоёв несущего грунта, что позволяет эффективно распределить нагрузки от дома.

Подготовка и установка свай

В целях снижения расходов на закупные строительные материалы полноценные винтовые сваи могут изготавливаться самостоятельно.

Для реализации этого решения вам необходимо будет запастись трубами соответствующего диаметра, выбор которого зависит от расчётной нагрузки на свайно-ленточный фундамент дома.

Такие самодельные сваи изготавливаются из труб достаточной толщины, поверхность которых сначала следует тщательно очистить от ржавчины, а затем покрыть специальным защитным составом.

Металлические опоры

Металлические столбы могут быть представлены стальными сваями и обсадными, забиваемыми в грунт трубами, которые впоследствии заливаются бетонной смесью. Чаще используются винтовые сваи. Они представляют полые трубы с конусным заострением в нижней части и направляющей спиральной лопастью для вкручивания в грунт. На верхней части сваи есть отверстия для ворота. Способом вертикального вкручивания своими руками или механизмом, она погружается на заданный уровень.

Винтовые сваи

Такую сваю могут устанавливать вручную трое, причём один постоянно следит за вертикальностью погружаемого стержня. Изготовить своими руками основание с применением винтовых свай легко и финансово выгодно. Такой фундамент применяют для возведения деревянного дома, бани или устройства забора.

Особо следует подчеркнуть, что работа по изготовлению такой основы под дом всесезонная, здание приподнято над грунтом, не подвержено весеннему затоплению паводком и быстро возводится своими руками.

Столбчатый винтовой фундамент нельзя использовать на склонах и плывунах. Ввиду того что дом приподнят над землёй потребуются большие вложения для утепления цоколя.

Следующим этапом станет установление ростверка на сваях, который может представлять ленту из бетона или деревянный оклад. Для лёгких сооружений свайная конструкция из труб служит опорными столбами для крепления надземных профилей.

Фундамент под большие нагрузки можно выполнять с применением металлических свай, установленных в предварительно выкопанные ямы.

При этом установка труб своими руками происходит по особой технологии.

Согласно плану выполняется разметка точек фундамента на месте, вбиваются колышки.
Обозначается граница фундамента с отступление в 2 метра по периметру.
Готовятся ямы под столбы глубиной до полутора метров. Можно пробурить отверстия.
На дно засыпается песчаная подушка, устанавливается труба и фиксируется песком по окружности.
Внутрь трубы забивается арматура в песок с расстоянием между прутьями в 7 см.
Заливается бетонная смесь, уплотняется, и контролируется в процессе застывания соосность и вертикальность опор.
Поверх труб устанавливается ростверк.

При проведении работ своими руками необходимо использовать металлические трубы диаметром больше 250 мм. При установке труб подушка из песка должна быть достаточной, чтобы в ней закрепилась тяжёлая конструкция. По краям от неё должно оставаться не менее 30 см, чтобы забить эту полость чистым речным песком. Только когда свая будет стоять ровно и устойчиво, в неё можно устанавливать арматуру. Длина металлического прута должна быть не меньше чем на 20 см длиннее самой плети, так как войдёт она глубже в грунт.

Ещё до заливки, на трубу следует смонтировать узел привязки. Заливать бетон следует только на основе цемента М500. При заливке постоянно уплотнять смесь доступными способами, чтобы убрать воздух из стакана. Столбчатый фундамент такого исполнения выдержит большие нагрузки и на нём можно устанавливать дом на склоне с большим уклоном. Плывуны таким опорам не страшны.

Бурение скважин под сваи.

Следующим шагом стало бурение скважин под сваи. При разметке дома все эти места были отмечены колышками. Вся разметка была взята из нашего индивидуального проекта, по которому и ведется наша стройка дома своими руками.

Бурмашина начала свою деятельность успешно, но в процессе мы столкнулись с кирпичами и плитами-перекрытиями в почве, чего совсем не ожидали. Пришлось даже менять насадку, т.к. машина не справлялась с поставленной задачей. Еще одним неприятным моментом стал родник, на который мы наткнулись в процессе бурения. Почему мы решили, что это именно родник, а не грунтовые воды? Потому что он был только в одной дырке для свай, а грунтовые воды, как правило, стали бы заметны во многих. Нам повезло, родник находился на глубине 3-х метров, поэтому мы просто его засыпали глиной и песком. В итоге 36 дырок для свай мы пробурили за 7 часов с минимальными перерывами. Цена всего этого удовольствия 13 000 руб. за смену в 7 часов. Это средняя расценка на сегодня для аренды бурильной машины по Московской области (в данном случае город Лобня).

Бурим дырки для свай.

Как только дырки были сделаны, мы сразу провели их замеры, а затем засыпали песчаную подушку. Бурмашина сделала нам дырки глубиной около 3,3 метра. На дно дырок для свай мы засыпали песок примерно на 30 см, проливая периодически его водой. Стоимость 1 куба песка по МО составила у нас 600 руб., заказали мы 5 кубов, цена 3000 руб, осталось примерно половина. Остатки планируем использовать для песчаной подушки фундамента.

Теперь нам предстояло очень ответственное задание – вставить арматурный каркас и рубероидные рубашки в дырки для свай. Мы уже были наслышаны, что у многих рубероид сворачивается, его сложно распрямить, но, скажу честно, с какими- то особенными сложностями мы не столкнулись. Хотя, попробовав связать нашу 3-х метровую рубашку скотчем, как советуют многие, мы не получили особо приятных результатов. Скотч плохо лип к рубероиду и совершенно был не в силах удержать нашу махину. В общем, мы просто-напросто хорошенечко сворачивали наш заготовленный рубероид в рулоны, которые очень напоминали свернутые ковры, а затем вставляли их в дырки для свай. После чего начинали распрямлять наши рубашки в немного подвешенном состоянии. В итоге рубашки у нас просто висели благодаря вставленным с внутренней стороны в землю длинным саморезам, которые их и держали. Чтобы придать жесткости нашей конструкции, верхнюю часть рубашки мы оборачивали остатками рубероида. Получилось, на наш взгляд, очень даже хорошо… Следующий шаг – вставляем заготовленный арматурный каркас от наших будущих 36 свай.

Рубашки для свай из рубероида.

Теперь мы готовы к заливке бетона. Но прежде чем вызывать миксер (или другим словами бетономешалку) мы соорудили следующие конструкции для того, чтобы аккуратно залить бетон в сваи, не используя автобетононасос, который значительно удорожил бы нашу заливку. Кстати говоря, аренда автобетононасоса составляет порядка 15 000 руб. за смену.
