Пошаговая инструкция по обвязке свайного фундамента доской

Как сделать обвязку свайного, свайно-винтового и столбчатого фундамента с помощью швеллера?

Укладка швеллера при изготовлении ростверка может выполняться несколькими способами:

• Профиль укладывают на тело свай стенкой вверх. На углах прокат соединяют сваркой под углом 45°.
• Металлоизделия устанавливают на ребро.
• При использовании при строительстве кирпичей или блоков прокат укладывают профилем вверх. В этом случае высота стенки швеллера согласуется с размерами блочных элементов, которые должны помещаться в профиль.

Советы! Прокат по длине стыкуют сваркой. При этом стыки обязательно должны лежать на оголовках свай. Оставлять их без опоры запрещено. Если ростверк поднят над уровнем грунта на значительную высоту, то, помимо верхней обвязки, выполняют нижнюю из профильной трубы или проката другого вида.

Обвязку из стального проката к металлическим сваям крепят с помощью сварки или резьбового крепежа. Первый вариант является более распространенным и надежным. Главное условие – выравнивание верхней линии опор. Во втором случае на сваи приваривают стальные площадки, на которые фиксируют профиль с помощью болтов и гаек. В бетонных армированных сваях обычно на поверхность выводят арматурные элементы, с помощью которых и соединяют опоры со стальным швеллером.

Цена за обвязку под ключ

Если говорить о стоимость работ, то стоит рассмотреть примерные расценки в крупных городах:

1. Москва. Обвязка с использованием пиломатериала из лиственницы обойдется около 1400 рублей за м. п. (с учетом стоимости материала). Из сосны — будет стоить около 1000 рублей за м. п.

2. Санкт-Петербург. Стоимость чуть ниже. В Санкт-Петербурге обвязка одного погонного метра свайного фундамента лиственницей может стоить порядка 1200 рублей за м. п.
3. Омск. Обвязка обойдется в 200 рублей за м. п. Если прибавить стоимость материала, то выйдет около 1000 рублей за м.п., но можно найти и дешевле.
4. Новосибирск. Обвязка стоит от 680 до 1150 рублей с учетом стоимости материала.
5. Красноярск. Стоимость также колеблется от 700 до 1200 рублей.

Технология выполнения работ

Крепление обвязочных элементов

Профессионалы в строительной области рекомендуют использовать при установке ростверка фундамента на винтовые сваи совокупность двух крепежных приспособлений – посадку на резьбовое соединение и хомуты. Представленный способ крепления всех связующих элементов обвязки обеспечит надежный контакт и долговечность конструкции.

Единственным нюансом при укладке деревянных балок является предварительная их обработка антисептическими составами, позволяющими предотвратить преждевременный процесс гниения древесины и ее последующее разрушение. Перед выполнением работ целесообразнее составить схему размещения всех связующих элементов с указанием необходимых измерений.

Посадка на резьбовое соединение

Рациональнее использовать представленный метод в случае размещения винтовых свай с П-образной формой. Для монтажа обвязки фундамента своими руками необходимо выполнить следующие действия:

1. Установить балку ростверка в проем между стойками сваи. Перед укладкой балочного элемента в П-образный фланец укладываем изоляционный слой рубероида, обработанный олифой.
2. Выполняем фиксацию связующих элементов. С боков выполняем крепление балки к оголовку посредством саморезов, а непосредственно к свае – анкерами или сквозными шпильками.

Рекомендуем посмотреть видео, как производится крепление бруса с помощью крепежных элементов.

Скрепление хомутами

В случае отсутствия возможности закрепления балок при помощи саморезов и анкеров целесообразнее сделать крепеж составных элементов посредством хомутов.

Процедура монтажа включает в себя:

на оголовки свайных элементов выполняется укладка прямоугольных брусков. При использовании балок из древесины крепеж выполняется с помощью саморезов, а в случае металлических изделий – сваркой

Во время крепления важно по строительному уровню контролировать вертикали размещаемых элементов.
после выполнения монтажа направляющих балок по всему периметру осуществляем укладку П-образной доски (в данном случае она играет роль «хомута» или специального кожуха, осуществляющего итоговую фиксацию направляющих). Кончики П-образного элемента после размещения должны быть направлены вниз, при этом излишки материала, выступающие за пределы оголовка целесообразнее убрать.
скрепление составных элементов ростверка (по аналогично представленному способу выполняем фиксацию боковых сторон оголовка свайной опоры и ее центральной части посредством использования соответственно саморезов и анкеров).. Посмотрите видео, как производится скрепление элементов обвязочной конструкции

Посмотрите видео, как производится скрепление элементов обвязочной конструкции.

Технология в зависимости от типа фундамента

В зависимости от типа фундамента используют несколько технологий строительства нижней обвязки каркасного дома.

Размещение на ленточном фундаменте обвязочного материала не вызывает особого труда. Для этого необходимо:

1. Уложить слой гидроизоляции.
2. Подготовить отверстия (гнёзда) в углах бруса.
3. Закрепить болтами или скобами каркасник.
4. Выровнять все по уровню.

Сделать обвязку на свайном фундаменте тяжелее. Как правило, его используют для строительства одноэтажных домов. Для этого необходимо соблюдать несколько этапов:

• каждый столб и обвязочный материал прокладывают гидроизоляцией (битумом, рубероидом, мастикой и т.д.);
• брус раскладывают для укладки;
• крепление обвязочного материала к сваям выполняется болтами, скобами, другим прочным крепежным материалом;
• проверка горизонтали по уровню;
• усиление углов уголками, гвоздям, скобами, пробками и т.д.;
• крепление лаг.

Технология укладки на плитный фундамент делится на два вида: платформенная и стоечная.

При поднятии стен стоечным способом, укладка обвязочного материала проходит следующие этапы:

1. Проводится изоляция плиты.
2. Укладывается брусовый материал в угловые гнезда.
3. Проверка горизонтали, выравнивание, усиление.
4. Монтаж лаг.

При платформенном методе:

1. Укладывается рулонный гидроизолятор.
2. Монтаж лаг пола.
3. Настил чернового пола.
4. Установка стен.

Варианты обвязки

Обвязка свай брусом

Фундамент, обвязанный брусом.

При обвязке свайно-винтового фундамента брусом делают следующее:

Оголовок сваи монтируется после выравнивания (обрезания) сваи и после заливки внутрь неё бетона (в случае необходимости).

1. Аккуратно выравнивают установленные сваи так, чтобы столбы находились точно на одном уровне.
2. На сваи монтируют оголовки.
3. Выполняют гидроизоляцию материала.
4. На брусе, который приходится на стыки углов дома, выпиливают пазы нужного размера для последующего соединения деревянных частей между собой.
5. Брус выкладывают на оголовки свай по периметру вдоль всего контура фундамента таким образом, чтобы стыки обособленных частей ростверка скреплялись между собой на оголовках. Места стыков при этом прокладываются жгутом для лучшего уплотнения.
6. Выравнивают ростверк и тщательно проверяют угол: он не должен отклоняться от 90 градусов.
7. Фиксируют брус на оголовках свай посредством саморезов.

Обвязка свай доской

При монтаже свайного фундамента обвязка доской имеет ряд бесспорных достоинств по сравнению с брусом:

1. При проведении работ в брусе со слишком большим сечением могут появиться трещины либо он значительно деформируется.
2. Для изготовления балок длиной более 6 м брус не годится из-за серьезных проблем, которые могут возникнуть при этом.
3. Балки из бруса достаточно тяжелые, поэтому для их монтажа потребуется целая бригада рабочих. В то же время балку из досок изготавливают прямо возле фундамента, что значительно проще.
4. Балки из досок не требуют дополнительной просушки и отличаются повышенной прочностью по сравнению с аналогами из бруса.

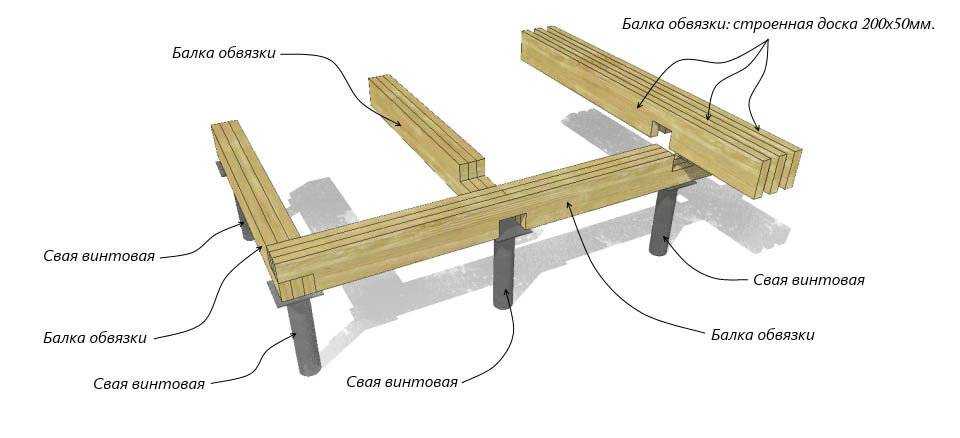

Обвязку винтовых свай с применением доски выполняют по следующему алгоритму:

1. Между оголовками свай и собственно обвязкой обязательно делают гидроизоляционный влагонепроницаемый слой, часто из рубероида высокого качества.

2. Затем на обвязку из древесины монтируют лежень размера приблизительно 50х150 см, который закрепляют на оголовках посредством надежных болтов.
3. На лежень накладывают доски обвязки в три слоя: сначала одна доска по всему периметру основания, потом вторая и третья. Все слои необходимо тщательно скрепить гвоздями.
4. Если высота обвязки превышает 40 см, следует дополнительно усилить ее, используя профтрубу.

Обвязка свай швеллером (двутавром) или профтрубой

Металлические ростверки позволяют использовать свайно-винтовой фундамент при возведении не только деревянных строений, но и зданий из шлакоблоков, пенобетона и газосиликата в один этаж.

Обвязку фундамента швеллером или двутавром производят следующим образом:

1. Устанавливают столбы свай на одинаковой высоте и обрабатывают металлические элементы обвязки антикоррозийным средством.
2. Металлические балки помещают на сваи так, чтобы они соединялись посередине столбов свай. Швеллер обрезают под прямым углом в местах угловых стыков элементов ростверка.
3. Балки приваривают друг к другу и к оголовкам свай.

На данном фото фундамент обвязан и швеллером, и профильной трубой (снизу).

Обвязка свайного фундамента профтрубой производится практически аналогично, однако устойчивость такого материала к значительным механическим нагрузкам может оказаться намного меньше. Из преимуществ трубы отметим дешевизну и небольшой вес.

Обвязка свай с использованием железобетонного ростверка

Железобетонная обвязка монолитного типа выходит почти на треть дешевле, чем металлическая, однако она имеет ряд недостатков, основные среди которых – трудоемкость установки и невозможность продолжения строительства до полного отвердевания ростверка. На это обычно уходит не меньше месяца.

Обвязка свай с использованием железобетонного ростверка: итоговый вариант.

При обвязке свай посредством железобетонного ростверка необходимо действовать следующим образом:

1. Столбы свай выставляют на один уровень.

2. Из обструганных досок изготавливают опалубку для дальнейшей заливки бетоном, которую изнутри оббивают клеенкой для предотвращения утечек.

3. Создают двухконтурный каркас, используя металлическую арматуру. Горизонтальные элементы арматуры по вертикали скрепляют перемычками из вязальной проволоки.
4. Армокаркас помещают в опалубку таким образом, чтобы от ее поверхности металл отделяло не менее 5-6 см.
5. Металлический каркас приваривают к сваям и заливают опалубку бетоном.

Технология обвязки брусом

Большинство случаев использования брусовой обвязки относятся к строительству каркасных домов на буронабивных или винтовых сваях.

Порядок действий:

• Нарезка брусьев по длине 200х200. Поскольку обычно используется соединение вполдерева, длина каждого пролета измеряется полностью, без учета толщины примыкающих брусьев.
• Укладка периметра, соединение по углами. На каждом оголовке укладывается двойной слой рубероида. Соединения уплотняются джутовыми жгутами.
• На оголовках брус фиксируется при помощи «глухарей» — специальных шурупов по дереву, имеющих шестигранные шляпки.
• После укладки внешних балок приступают к монтажу внутренних пролетов, расположенных под несущими стенами. Над соответствующими сваями делаются углубления на ширину бруса (200 мм) и на половинную глубину (100 мм). В эти углубления укладываются соответственным образом подготовленные соединительные элементы внутренних пролетов.
• Производится соединение всех параллельных пролетов дополнительными балками или досками, установленными на ребро. Для соединения используются саморезы и оцинкованные уголки с ребрами жесткости.
• Поверхность всех деревянных деталей покрывают антисептическим и антипиреновым составом. После высыхания наносят слой гидроизоляции (горячий битум или битумная мастика).

Укладка нижней обвязки каркасного дома

Данная технология состоит из нескольких этапов:

1. подготовка фундамента
2. подготовка стройматериалов
3. укладка обвязки и ее соединение

Подготовка фундаментов разных видов под нижнюю обвязку принципиальных отличий не имеет.

Она включает в себя:

• Проверку горизонтальности поверхности фундамента
• Выполнение гидроизоляции из рубероида или битума

На этом же этапе должен быть предусмотрен механизм скрепления основания и обвязки. С этой целью в фундаменте монтируются анкерные болты или вбиваются деревянные пробки.

В первом случае на концах угловых элементов срезается по половине их толщины (выпиливается прямоугольник), во втором срезка древесины осуществляется не под прямым углом. Для выполнения выемок рекомендуется использовать электрорубанок.
Укладка обвязки начинается с наметки углов будущей постройки.

Отмечается некоторая точка, которая принимается как первый внешний угол дома, и на этом месте вбивается гвоздь. Затем аналогичным способом отмечаются все углы. По окончании этих работ проверяется прямота углов с помощью плотницкого треугольника.

После этого выполняется один угол будущего строения и укладка подготовленных бревен (брусьев, досок или связок досок). Стыки прокладываются джутовой лентой.
При использовании связки досок необходимо укладывать ее на ребро, то есть таким образом, чтобы соединения между досками располагались вертикально.

На прямых участках элементы обвязки соединяются лобовым упором (так же, как и угловые соединения) с использованием прокладки из джутовой ленты.

Скрепление элементов между собой выполняется с помощью скоб или металлических уголков.

Когда все элементы обвязки уложены, выполняется еще одна проверка прямоты всех углов и горизонтальности конструкции с помощью уровня.

Для крепления нижней обвязки к фундаменту используется два варианта:

1. анкерными болтами, предварительно вмонтированными в фундамент (отверстие под болт в доске, бревне или брусе высверливается во время его укладки и подгонки). Анкерный болт должен быть закреплен в каждом столбе столбчатого основания или по периметру всего ленточного основания
2. соединение гвоздями, которые вбиваются в пробки, которые вмурованы в фундамент на этапе его подготовки под обвязку. Этот метод скрепления считается более надежным

Закрепленная нижняя обвязка еще раз проверяется на горизонтальность по уровню, а затем в ней выполняются отверстия под лаги.

Стоит отметить, что на строительном рынке известно несколько разнообразных технологических решений возведения «каркасников» (финская, канадская и прочие). Для каждой из них предусмотрены материалы для каркасного дома, которые определяют стоимость проекта.

Кстати, об особенностях строительства каркасного дома по финской технологии описано здесь. Каждый застройщик в выборе технологии строительства старается выделить приоритеты по бюджетному вопросу в составлении сметы, трудоемкости процесса, доступности материала и ряду других критериев. И сооружение зданий по финской технологии как нельзя лучше соответствуют большинству этих критериев.

Выбор материала

Нижняя обвязка — опора для всего каркаса, поэтому важно выбрать правильный материал. Чаще всего в этих целях используются пиломатериалы

Предпочтительно выбирать хвойные породы дерева (ель, сосну, кедр).

Почему именно хвойные породы?

Для хвойных пород характерен повышенный уровень смол, что снижает риск гниение материала, увеличивает устойчивость к влаге;
Такой материал более устойчив к деформации, не подвергается растрескиванию;
Стоимость этого материала ниже, чем цена на другие пиломатериалы.
Важно! Лиственницу тоже можно использовать для нижней обвязки.

Варианты материалов:

Брус. Для нижней обвязки каркасников, как правило, применяется брус 150х150 и 100х150 мм;
Две толстые доски с куском бруса. Брус ставят между двумя досками, чтобы получилась своеобразная лунка для стен каркасника;
Нижняя обвязка каркасного дома из сбитых досок. Чтобы выполнить обвязку, доски должны стоять на торце, то есть их устанавливают на ребро;
Одна толстая доска используется крайне редко. Только для легких и не жилых строений

Важно, чтобы использовались только качественные материалы.

Что такое обвязка каркасного дома и какую выбрать

Ключевая особенность каркасного строительства – сниженный вес стен по сравнению со всеми остальными технологиями. Внутри каркасной стены находится пустота, что дает значительно меньшую нагрузку на фундамент. Поэтому и сам фундамент делают более легким (обычно выбирают свайно-винтовой и ленточный типы).

Но элементы конструкции такого фундамента располагаются по отдельности, и поэтому их нельзя назвать очень устойчивыми. Чтобы «собрать» сваи и столбы воедино, укрепив тем самым весь фундамент и создав дополнительную опору для стен, требуется обвязка стен каркасного дома.

Устройство обвязки каркасного дома – это деревянная конструкция, которую укладывают на фундамент сверху. Она бывает выполнена из разных видов древесины, от бруса до бревна. Иными словами, это деревянная «прослойка» между фундаментом и стенами, выполняющая 3 задачи:

• укрепляет фундамент;
• уменьшает несущую нагрузку на фундамент;
• служит основанием для силовых опор постройки (стен, укосин, стоек).

В каркасном строительства обвязывание необходимо почти всегда. Единственная ситуация, когда это необязательно (но всё равно рекомендовано) – если дом одноэтажный и маленький, а сваи возвышаются над землей не больше, чем на 50 см. В остальных случаях не обойтись.

Обвязка бывает 2 типов:

• одинарная;
• двойная.

Каждая из категорий имеет свои особенности. Их нужно изучить, чтобы понять, какой тип лучше выбрать в конкретной ситуации.

Одинарная

Одинарная обвязка под каркасный дом – это венец из древесины (чаще всего бруса), уложенный в 1 ряд и надежно закрепленный на фундаменте. Поверх такой конструкции кладут слой гидроизоляции, а потом – монтируют чистовой венец для строительства стен.

Главное (и, пожалуй, единственное) достоинство одинарного типа – его дешевизна. Материалов требуется в 2 раза меньше, чем на двойной тип, поэтому и расходы существенно сокращаются. Но использовать одинарную конструкцию можно только в отдельных случаях. Она точно не подходит для:

• свайно-винтового фундамента;
• опорно-столбчатого фундамента;
• двухэтажного дома;
• одноэтажного дома с мансардой.

При использовании одинарной конструкции для фундамента обязательно нужна еще и верхняя обвязка перекрытия. Она помогает скрасить недостатки одинарного типа – сильно повышенный риск перекоса стен, появления плесени в нижних углах сооружения.

Еще один недостаток одинарной – «гуляющий» пол. При эксплуатации это выражается в скрипах и «просадках» во время ходьбы. Поэтому намного чаще одинарной форме предпочитают двойную.

Двойная

Двойной тип обвязывания – это конструкция, состоящая из 2 рядов бруса. Первый ряд укладывают как при одинарной – на фундамент плашмя. Сверху размещают второй ряд из такого же бруса, только уже уложенного на ребро. А только потом, поверх второго ряда, кладут слой гидроизоляционного материала.

Считается, что правильная обвязка фундамента – именно двойная. Она выполняет все функции одинарной, но со значительной большей надежностью и эффективностью. А единственный ее недостаток – повышенные расходы на материалы (брус и крепления).

Чтобы понять, зачем нужна двойная обвязка каркасного дома, стоит перечислить ее явные достоинства:

• делает возможным строительство на любом типе фундамента;
• равномерно распределяет нагрузку на фундамент;
• снижает риск любых деформаций стен;
• продлевает срок службы пола;
• улучшает теплоизоляционные свойства дома;
• облегчает будущие ремонтные работы.

Единственный случай, когда без двойной формы можно обойтись – это скромных размеров дом, строящийся на ленточном фундаменте. Но и в такой ситуации многие специалисты порекомендовали бы двойной тип.

А при других типах фундамента двойная просто необходима, ведь одинарная не способна равномерно передать нагрузку дома на «точечное» (свайное, столбчатое) основание.

Последовательность строительства и закрепления обвязки

Первым делом брус, пропитанный антисептиком и порезанный в соответствии с заранее продуманной разметкой, раскладывается на свайных оголовках. Запилы и пазы в древесине также проделываются заранее.

После этого можно приступать к самому ответственному этапу – к выравниванию обвязки по диагоналям и по длине бруса.

Помните: погрешности, допущенные во время завинчивания свай – это нормальное явление. Оголовки свай на 1-2 см могут быть смещены в сторону от прямой линии, но обвязка, которая на них устанавливается, должна иметь идеально ровную геометрию.

Если в основании дома у вас получился ромб (вместо четкого прямоугольника или квадрата), то стены и крышу дома вы уже никогда не сможете выровнять

Именно по этой причине сконцентрировать свое внимание следует на геометрии обвязки, а не на выравнивании оголовков

Диагонали обвязки, уложенной, но еще незакрепленной на сваях, необходимо проверить и выровнять несколько раз. Только после этого брус можно закреплять в угловых точках свайного фундамента.

Закрепив углы, следует проверить геометрию боковых и внутренних балок. Для этого следует использовать веревку, натянутую между углами вдоль каждой из сторон обвязки.

Полностью крепить боковые и внутренние балки к оголовкам свай следует поочередно, проверяя их на предмет смещений в сторону от прямой линии.

Чтобы обвязка не разошлась в процессе эксплуатации, боковые, а также угловые примыкания бруса необходимо дополнительно скрепить скобами и специальными уголками.

Этапы правильной обвязки винтовых свай своими руками

Процедура включает в себя несколько обязательных этапов. У каждого из них есть свои нюансы. Проводить строительные работы требуется согласно установленному порядку. Это устранит возможные ошибки и недочеты.

Работа с оголовками

Все оголовки свай требуется очистить, а также оборудовать квадратной пластиной 25х25 см. Это увеличит прочность основания. Пластины должны быть приготовлены заранее. В них высверливают отверстия, при помощи которых брус закрепляется на оголовке.

Крепление и соединение

При монтаже элементы должны быть разложены по периметру согласно проекту. Это облегчит процесс, а также позволит соблюдать установленные размеры. Балки состыкуются друг с другом под углом 90 градусов, то есть все углы должны быть прямыми.

При монтажной работе установка в месте пересечения элементов начинается со стыков, которые могут быть полукорпусные или «в лапу». Последний вариант более популярен из-за надежности.

К оголовку крепление осуществляется с помощью саморезов. Частым случаем будет применение шестигранных метизов, которые в дальнейшем затягиваются ключом. Учитывают, что брус внутри самого ростверка имеет врезку «в полкорпуса», а сам элемент должен войти очень плотно.

Дополнительный крепеж

Для увеличения надежности соединения применяют специальные скобы с диаметральным сечением в 0,8 см. Они фиксируют стыки. До момента дополнительной фиксации потребуется произвести разметку, а также сформировать первичные отверстия и каналы.

Проверка горизонтального уровня

После установки конструкции осуществляют проверку уровня. Горизонтальные отклонения между двумя противоположными сторонами не должна быть больше 0.5 см.

Важным моментом будет полное соответствие размеров проектным данным, так как отклонения повлияют на дальнейший процесс строительства.

Дополнительно повторно проверяют все углы, а также перпендикулярность стыков.

Свайно-винтовой фундамент

В частном строительстве получает всё большее распространение. Имеет ряд преимуществ по сравнению с перечисленными выше.

• Экономичен.
• Универсален (может использоваться во всех случаях, когда требуется глубокий фундамент).
• Быстрая, беззвучная и безвибрационная установка (в сравнении с забивными сваями).
• Не требует перемещения грунта.
• Может применяться в большинстве типов грунтов.
• Готов принимать нагрузку после установки.
• Устраивается в любое время года.
• В некоторых случаях сваи можно использовать повторно.

Установка в каменистых грунтах и твёрдых глинах возможна с использованием узколопастных свай с литым зубчатым наконечником.

Всё перечисленное относится к деревянному и металлическому ростверку, как неотъемлемой части фундамента.

План-чертеж свайной с ростверком конструкции

Составление плана-чертежа занимаются инженеры и конструкторы в строительных компаниях. Как правило, проект включен в стоимость строительства под ключ. Если застройщик планирует возвести основание своими руками, то ему пригодятся навыки в черчении и геометрии.

Проектный чертеж нужен, для чтобы:

1. Точно определить точки установки опор.
2. Выдержать расстояние между сваями.
3. Выбрать подходящий способ обвязки свай ростверком.
4. Рассчитать количество строительных материалов.
5. Указать расстояние между ростверком и нулевым уровнем участка.

Когда проектируется свайное основание с ленточным ростверком, то на чертеже необходимо обязательно указать:

• места, где будут проходить инженерные коммуникации;
• вид и диаметр сечения опор;
• тип и сечение ростверка;
• глубину закладывания опорных элементов.

В процессе составления чертежа важно указать координаты для первого блока, с которого будет начинаться строительство, поскольку остальные конструктивные элементы будут равняться на него
