Гидроизоляция фундамента

Распространенные ошибки, ценные рекомендации

Недочеты, допущенные при обустройстве гидроизоляции фундамента, приводят к сокращению срока службы материалов и разрушению основания дома.

В числе таких ошибок:

1. Экономия на дренажной подушке. Если ее не сделать, нижняя часть основания здания будет постоянно соприкасаться с влагой. Рекомендуется после утрабовывания грунта сделать отсыпку из песка и гравия. Ее задача – отвод влаги из-под дома.
2. Неровно залитый фундамент из-за некачественной опалубки и нарушения технологии заливки бетона. Рекомендуется выровнять стенки и горизонтальную часть фундамента, сбить выступы. На неровные поверхности нельзя безупречно прикрепить рулонные полосы.
3. Нарушение целостности 1 барьера вертикальной гидроизоляции. Разрывы, щели, застеленные не внахлест гидроизолирующие материалы, которые укладываются на дренажную подушку по дну траншеи или котлована перед заливкой фундамента. Необходимо стыки проклеивать, листы укладывать нахлестом не менее 15 см.

4. Неадекватный выбор стройматериалов для вертикальной гидроизоляции. При выборе стоит учитывать климатические условия, месторасположение здания. Рекомендуется консультация специалистов, которые подберут оптимальный вариант.

5. На углах и стыках основания и возводимых стен гидроизоляция выполнена некачественно. На этих участках нужно прочно закрепить материалы, отслоившиеся удалить и заменить новыми.
6. Не использовался праймер. Для качественного прилегания материалов обязательно все поверхности обрабатываются праймером, иначе все работы по гидроизоляции пойдут насмарку:
7. придется откапывать фундамент по периметру;
8. удалять весь старый материал;
9. выполнить весь комплекс гидроизоляционных работ, уже следуя технологии.
10. Применение рулонных материалов внутри здания, пренебрегая наружной гидроизоляцией. Под действием влаги извне рулонные материалы на внутренних стенках фундамента вздуваются и отслаиваются. Для внутренних работ рекомендуется использовать полимерцементные составы.
11. Неправильно подобранное время для гидроизоляции. Производить работы лучше в сухую погоду.
12. Гидрозащитный барьер находится вровень с землей. Располагаться верхняя часть защитного слоя должна не ниже 200-300 мм над уровнем грунта.
13. Отсутствие ливневой канализации, дренажной системы и отмостки.

Все, что необходимо знать о гидроизоляции фундамента, найдете в этом разделе.

Конструкция фундаментной плиты

Фундаментная плита представляет собой конструкцию из слоев гидро- и теплоизоляции, арматуры, бетона, уложенную на ровное уплотненное основание. Подсыпкой служат дренирующие материалы — щебень, гравий, крупный песок.

Отметку заложения определяют в зависимости от типа почв, нормативной глубины промерзания, уровня грунтовых вод, нагрузки от здания, наличия в проекте подвала или цокольного этажа.

Схема укладки плитного фундаментаИсточник housechief.ru

Под каркасные или брусовые дома на глинистых грунтах с высоким УГВ рекомендуется закладывать фундаменты на глубину до 0,5 м. На песке с низким уровнем воды плиту заглубляют согласно проекту без ограничений.

На пучинистых или сильносжимаемых грунтах с глубоким промерзанием, близким УГВ, залеганием под строением подземных озер и водяных пластов рекомендуется возведение плиты на сваях. Это комбинированная конструкция, где 85% нагрузки воспринимают вертикальные отдельностоящие опоры, 15% — плоская часть фундамента.

Опытные строители не советуют при высоком уровне грунтовых вод устраивать подвалы и цокольные этажи. Как бы ни была надежна гидроизоляция, вода найдет даже мельчайшую щель. Это грозит протечками, сыростью и бесконечными ремонтами.

Способы нанесения

Исходя из способов нанесения материала и самих материалов, гидроизоляцию можно разделить на несколько основных видов:

Окрасочная, наносится на поверхность в жидком виде, после чего высыхает и создает защитный слой. К данному виду можно отнести, например, битумные мастики.

Пропиточный вид изоляции, она же проникающая гидроизоляция фундамента. Наносится в жидком виде, после чего проникает в структуру материала основания и улучшает его влагозащитные характеристики.

Оклеечная, приклеивается на бетон при помощи нагревания и различных клеев, в том числе и на битумной основе.

Мембранная, монтируется на фундамент или другое основание при помощи специальных клеев и мастик или крепится на дюбеля для изоляционных материалов и не пропускает влагу.

Инъекционная, суть её заключается в заполнении трещин в фундаменте или кирпичной кладке при помощи жидкого гидроизоляционного состава.

Основные виды гидроизоляции могут комбинироваться или использоваться самостоятельно. Какую гидроизоляцию выбрать для фундамента? Выбор зависит от типа фундамента, грунта, глубины залегания грунтовых вод.  При строительстве на глинистых почвах необходимо дополнительно выполнить дренаж фундамента.

Также допустимо использовать все эти способы не только для гидроизоляции фундамента, но и для крыш и стен домов.

Подробней о том как сделать гидроизоляцию ленточного, свайного, плитного фундамента читайте здесь.

Зачем нужна гидроизоляция

Нужно ли делать гидроизоляцию фундамента, зависит от многих факторов. На необходимость данного этапа влияет специфика почвы и уровень грунтовых вод на земельном участке, особенности климата региона строительства, качество материалов и работ, тип фундамента.

Гидроизоляция не понадобится районам с минимальным количеством осадков и пониженной влажностью, жарким регионам, при низком уровне залегания грунтовых вод и на сухих участках.

В остальным случаях гидроизоляция важна для каждой констуркции, в том числе столбчатого и ленточного, свайного и винтового, плитного фундамента. Гидроизоляционные работы обязательно необходимо проводить для дома с цокольным и подвальным этажом.

Однако они нужны и для строения без подвала. Так как гидроизоляция упрочняет, повышает надежность и долговечность конструкции в целом. Причем процедуру проводят для укрепления фундамента большого загородного коттеджа, компактного дачного домика, беседки или летней кухни, бани и даже для забора.

Гидроизоляция выполняет ряд важнейших функций, среди которых:

• Укрепляет конструкцию и увеличивает эксплуатационный срок;
• Предотвращает перекос стен основания и дома, появления трещин;
• Необходима для укрепления и отделки цоколя или подвала, тем самым увеличивает полезную площадь дома;
• Предотвращает подтеки на стенах и затопления подвальных помещений, плесень (которая при постоянной сырости появляется всего за 1-2 суток!);
• Упрощает уход за фундаментом, так как не требует частого окрашивания, заделки щелей и пр.;
• Защищает основание от отрицательного воздействия ветра, осадков, влаги из почвы.

Особенно важно укрепить и обработать фундамент при высоком уровне грунтовых вод. Повышенная влажность и обилие воды в почве — серьезная проблема для каждого земельного участка

В данном случае придется не только делать гидроизоляцию, но и обустраивать надежный дренаж или осушить земельный участок другим способом.

Подготовительные работы

На подготовительном этапе для выполнения работ своими руками необходимо приобрести материалы, инструменты и аппаратуру.

Гидроизоляция конструкций начинается еще до выполнения фундамента: защиты от поднятия капиллярной влаги требует подошва основания. На песчано-гравийную подушку укладывается слой рулонной гидроизоляции, геотекстиля или проливается битумная мастика. На этот слой кладут плиты подошвы фундамента. (Читайте статью на тему «Дренаж фундамента своими руками: устройство, схема, особенности»)

После монтажа сборного или монолитного фундамента приступают к подготовке поверхностей. Большая часть гидроизоляционных материалов требует выполнения мероприятий:

• сушка;
• выравнивание пескоструйным или механическим способом;
• обеспыливание;
• грунтование праймером или разведенным клеящим составом для штукатурных, обмазочных, рулонных и пленочных материалов.

Поверхности фундамента перед нанесением гидроизоляции должны быть:

• без рыхлых и отслаивающихся участков;
• без трещин, сколов, раковин;
• с правильной геометрией;
• без загрязнений, пятен раствора.

Если грунт слабо дренирует влагу, при высоком уровне грунтовых вод для отвода талой и дождевой влаги, нужна система дренажа: в 1 м от стен по периметру дома выкапывают траншею шириной 0,3 м, глубиной на 0,3 м больше уровня залегания фундамента, с уклоном от фундамента. (Читайте статью на тему «Опалубка для фундамента своими руками: виды, материалы, технология»)

На дно траншеи засыпают песчаную подушку, застилают геотекстилем с напуском на стены по 0,7 м в обе стороны. Укладывается слой гравия, дренажная труба, ее так же засыпают гравием слоем 0,3 м. Напусками геополотна оборачивается дренаж внахлест. Выполняется обратная засыпка грунтом. Дренажная труба выводится в водосборник.

Выполняется вертикальная гидроизоляция: стыков блоков и температурные швы заделывают гидрофобизированным или инъекционным составом.

Работы по устройству пристенного дренажа можно выполнить после выполнения защиты от влаги поверхностей основания.

Отсутствие или некачественно выполненные подготовительные работы скажутся на долговечности защиты от влаги всего дома в отрицательную сторону.

Нормативные требования

Основные требования к способам и видам гидроизоляции стен, кровли и пола, расчету конструкции регламентируются строительными нормами и правилами (СНиП) и государственными стандартами (ГОСТ). Этими документами нужно руководствоваться для расчета и проектирования строительства и устройства зданий. В них детально прописаны требования к материалам, используемым для гидроизоляции, требования к их характеристикам, расчет количества, необходимого для надежной изоляции строений, области применения каждого материала, способы их хранения и транспортировки.

Согласно СНиП 3.04.01.87, необходимо осуществить следующие процедуры по подготовке поверхностей перед изоляцией:

• основание очищается от пыли и грязи;
• стяжка покрывается грунтовкой на растворителях с низкой скоростью растворения;
• металлические детали освобождаются от ржавчины.

СНиП также регламентируют требования к грунтовке и другим материалам, используемым при изоляции, а также к нанесению изоляционных материалов. Так, согласно СНиП, обмазывающие материалы должны наноситься слоями – в один слой или несколько. Причем нанесение каждого следующего слоя допускается только после полного высыхания предыдущего. Это требование относится к битумным мастикам и подобным материалам. При этом должны соблюдаться требования к процессу приготовления данных материалов и условий их нанесения.

Эти нормы учитываются при расчете количества материалов и являются руководством для их использования.

Почему нужна гидроизоляция искусственного камня – бетона?

Коррозионная защита строительных конструкций делится на две разновидности – первичную и вторичную.

Первичная – это правильное проектирование конструкций, в которых агрессивные факторы уменьшены, а также использование материалов, стойких в среде будущей эксплуатации.

Вторичная защита – при недостаточности первичной дополнительно вводят поверхностную или пропиточную изоляцию.

Под коррозией понимают не только процесс ржавления металла с его разрушением, но и процессы, приводящие к разрушению бетона как искусственного камня.

Основные виды коррозии бетона:

• выщелачивание – растворение и последующее вымывание из искусственного камня его хоть и слабо, но растворяющихся компонентов при проникновении пресной воды через поры бетона;
• кислотное разрушение – под воздействием солей, кислот и щелочей неорганического и органического происхождения в бетонном камне образуются растворимые соли, которые позднее вымываются, а оставшиеся результаты реакций имеют рыхлую не вяжущую консистенцию, уменьшающую прочность камня.
• солевое разрушение – в порах бетона кристаллизуются соли из внешней минерализованной воды, после ее испарения, рост кристаллов вызывает микронапряжения из-за увеличения их объема, что приводит к микротрещинам, а потом и к разрушению камня.

Рулонные материалы мембранной конструкции

Развитие современных технологий привело к использованию мембранных пленок в качестве гидроизоляции.

Этот метод за короткое время приобрел большую популярность, поскольку такие гидроизоляции на практике показали свою эффективность.

При этом диффузные технологии отлично решают проблемы отведения паров конденсата изнутри зданий. Это обеспечивает прочность и долговечность фундамента.

Гидроизоляция такого типа более устойчива к механическим нагрузкам и практически не пропускает воду. Материалы для вертикальной и горизонтальной гидроизоляции несколько отличаются.

Видео:

Для защиты внешних стен фундамента, которые испытывают большее давление со стороны грунта, применяется специальная профилированная мембрана.

Особенности ее конструкции обеспечивают равномерное распределение нагрузок, защищая внутреннюю мембрану от повреждений.

На внешней поверхности с шипами конденсируется влага, которая затем выводится через дренажное устройство наружу.

Таким способом на пути проникновения сырости внутрь помещения создается надежный барьер.

Горизонтальное покрытие поверхностей осуществляется с помощью гладкой мембранной пленки, которая препятствует проникновению грунтовых вод через поры бетонного основания.

В этих местах с помощью фена фиксируется изоляционная пленка. Горизонтальная гидроизоляция укладывается традиционно полосами внахлест и сваривается горячим воздухом.

Таким образом, одним из наиболее надежных и эффективных способов защиты фундаментов и полов от воздействия влаги является оклеечная гидроизоляция, которая привлекает многих хозяев жилья простотой монтажа и невысокой стоимостью.

Кроме того, современные технологии гарантируют прочность, надежность и долговечность фундаментов различных зданий.

3.7. Защита подземных помещений и конструкций здания от увлажнения

Стены подвала образуют помещение подземного этажа – подвала или полуподвала. При высоте подземного помещения более двух метров оно будет называться подвалом, а при меньшей высоте полуподвалом или техническим подпольем, где прокладываются коммуни­кации размещают инженерное оборудование (рис.3.21).

Рис.3.21. Конструктивные решения подземной части зданий:

а – с подвалом; б – с техническим подпольем; в – без подвала

В подземных помещениях возникает опасность увлажнения пола и стен подвала и про­никновения грунтовых вод в подвальное помещение с образованием течи или пятен сырости на поверхности стен подвала.

Для предотвращения этого нежелательного явления в зданиях с подвалом устраивают горизонтальную и вертикальную гидроизоляцию.

Горизонтальную гидроизоляцию устраивают в двух уровнях: нижнюю – в уровне пола подвала и верхнюю как в обычном фундаменте в цокольной части. Гидроизоляцию в уровне пола подвала выполняют из цементного раствора (состав 1:2) толщиной 2030 мм или в виде двухслойного рулонного ковра из рубероида или гидроизола, наклеенного на основание би­тумной мастикой.

Вертикальная гидроизоляция стен подвала осуществляется тщательной окраской на­ружных поверхностей стен подвала, соприкасающихся с грунтом, битумной мастикой или полимерным гидроизоляционным материалом (рис.3.22), а также она может быть выполнена из оклеечной гидроизоляции рубероидом или гидроизо­лом. От возможных повреждений ее защищают облицовкой глиняным кирпичом на цемент­ном растворе или обмазывают жирной глиной (рис.3.23).

Защита подвалов от высокого уровня грунтовых вод осуществляют устройством непре­рывного гидроизоляционного ковра из трех слоев гидроизола, изола, стеклоткани и других гнилостойких материалов на мастике.

Гидроизоляционный ковер располагают в толще пола на бетонной подготовке, пропус­кают через стены подвала и заводят на поверхность наружных стен. На гидроизоляционный ковер укладывают загрузочный слой бетона, уравновешивающий давление воды (рис.3.22 б,в,г, 3.23).

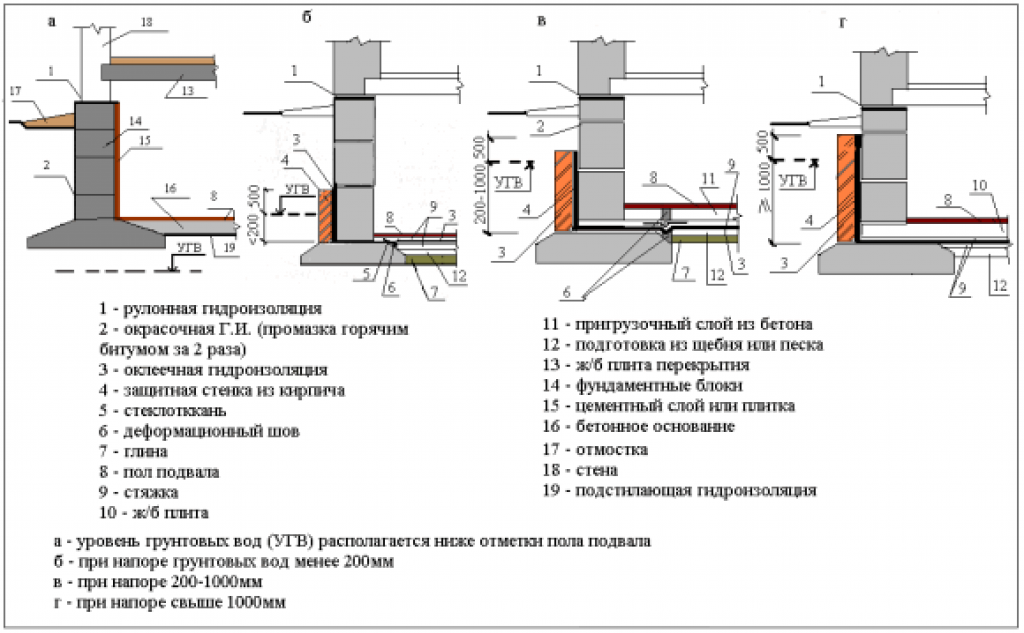

Рис.3.22. Гидроизоляция фундаментов:

а – от капиллярной влаги; б,в,г – от напорной грунтовой воды; 1- горизонтальная гидроизоля­ция; 2 – то же, вертикальная; 3 – глиняный замок (мятая жирная глина); 4 – защитная стенка в ½ кирпича-железняка;

5 – облицовка из кирпича; 6 – пол подвала; 7 – слой загрузочного бетона;

8 – рулонный гидроизоляционный ковер под полом подвала; 9 – бетонная подготовка 150…200мм; 10 – цементная штукатурка; 11 – пакля, смоченная битумом; 12 – железобетонная ребристая плита; 13 – подготовка под пол

Для предупреждения разрыва гидроизоляции (при осадке здания) в местах примыкания к стенам устраивают складку (осадочный компенсатор) (рис.3.23).

Рис.3.23. Защита подземной части здания от грунтовых вод:

1 – бетонная подготовка; 2 – рулонная гидроизоляция; 3 – складка ковра (компенсатор); 4 – верти­кальная гидроизоляция; 5 – защитная стенка; 6 – слой глины; 7 – горизонтальная гидроизоляция; 8 – слой загрузочного бетона

Общие положения

1.1. Основания сооружений должны проектироваться на основе:

а) результатов инженерно-геодезических, инженерно-геологических и инженерно-гидрометеорологических изысканий для строительства;

б) данных, характеризующих назначение, конструктивные и технологические особенности сооружения, нагрузки, действующие на фундаменты, и условия его эксплуатации;

в) технико-экономического сравнения возможных вариантов проектных решений (с оценкой по приведенным затратам) для принятия варианта, обеспечивающего наиболее полное использование прочностных и деформационных характеристик грунтов и физико-механических свойств материалов фундаментов или других подземных конструкций.

При проектировании оснований и фундаментов следует учитывать местные условия строительства, а также имеющийся опыт проектирования, строительства и эксплуатации сооружений в аналогичных инженерно-геологических и гидрогеологических условиях.

1.2. Инженерные изыскания для строительства должны проводиться в соответствии с требованиями СНиП, государственных стандартов и других нормативных документов по инженерным изысканиям и исследованиям грунтов для строительства.

Срок введения в действие

1 января 1985 г.

В районах со сложными инженерно-геологическими условиями: при наличии грунтов с особыми свойствами (просадочные, набухающие и др.) или возможности развития опасных геологических процессов (карст, оползни и т.п.), а также на подрабатываемых территориях инженерные изыскания должны выполняться специализированными организациями.

1.4. Результаты инженерных изысканий должны содержать данные, необходимые для выбора типа оснований и фундаментов, определения глубины заложения и размеров фундаментов с учетом прогноза возможных изменений (в процессе строительства и эксплуатации) инженерно-геологических и гидрогеологических условий площадки строительства, а также вида и объема инженерных мероприятий по ее освоению.

Проектирование оснований без соответствующего инженерно-геологического обоснования или при его недостаточности не допускается.

1.5. Проектом оснований и фундаментов должна быть предусмотрена срезка плодородного слоя почвы для последующего использования в целях восстановления (рекультивации) нарушенных или малопродуктивных сельскохозяйственных земель, озеленения района застройки и т.п.

1.6. В проектах оснований и фундаментов ответственных сооружений, возводимых в сложных инженерно-геологических условиях, следует предусматривать проведение натурных измерений деформаций основания.

Натурные измерения деформаций основания должны предусматриваться в случае применения новых или недостаточно изученных конструкций сооружений или их фундаментов, а также, если в задании на проектирование имеются специальные требования по измерению деформаций основания.

Гидроизоляция фундамента битумной мастикой

Битумная мастика – один из бюджетных способов гидроизоляции. При простоте работы с ней и невысокой стоимости, она имеет ряд недостатков, которые могут оказаться существенными:

• низкая морозостойкость;
• плавление при температуре + 60°C;
• необходимость поддержания высокой температуры состава во время работ.

Таким образом, применение мастики нужно исключить, если особенностью региона постройки являются морозы более 15 градусов или жаркие летник месяцы, в которые она будет плавиться и стекать.

Выбирая мастику в качестве изоляции, помимо температурных показателей и стойкости, следует обратить особое внимание на её срок службы, поскольку не все разновидности мастики применимы для гидроизоляционных работ. Из несомненных достоинств мастики можно выделить:

Из несомненных достоинств мастики можно выделить:

• способность заполнять поры бетона;
• эластичность покрытия из мастики;
• герметизация — надежность защиты из-за отсутствия швов;
• длительный срок эксплуатации;
• недорогая стоимость.

Битумная мастика наносится на поверхность кистью с жесткой кисточкой, поскольку материал обладает высокой степенью вязкости. Для повышения защиты наносят 2 слоя, причем второй только после полного высыхания первого.

Гидроизоляция подвала от грунтовых вод снаружи

Гидроизоляция подвала снаружи требует особого внимания. Среди множества материалов для изоляционных работ, наиболее распространение получила защита ТехноНИКОЛЬ, использующая битумные и битумно-полимерные мастики.

После такой обработки бетонных поверхностей, на них образуется особо прочная пленка, которая способна эффективно удерживать влагу от проникновения, без деформации основного материала.

В ассортименте материалов ТехноНИКОЛЬ есть несколько вариантов именно для  гидроизоляции фундаментов и стен подвалов: Мастика ТехноНИКОЛЬ №21 (Техномаст) и Мастика гидроизоляционная ТехноНИКОЛЬ №24. Они предназначены для применения в тех случаях, когда обрабатываемый материал часто контактирует с влажной средой.

Уникальные свойства этих мастик заключаются в их применении в морозы, без растрескивания и отслаивания, в отличие от аналогов. Смеси готовы к применению и образовывают прочный слой защиты, отличающийся долгим сроком использования.

Нанесение традиционно – на обрабатываемую поверхность шпателем или кистью наносят мастику, с последующим разравниванием. При наливном методе прочность увеличивается.

При гидроизоляции фундаментов отдельно следует упомянуть новый битумно-латексный состав «Мастика битумная эмульсионная ТехноНИКОЛЬ №33». Напыляемый состав отличается ускоренным застыванием и наносится на поверхность без предварительного разогрева. Также эта мастика уникальна своей эластичностью и устойчивостью на разрыв.

Мастика ТехноНИКОЛЬ №31 идеально подходит для гидроизоляции подвалов, которым уделяют пристальное внимание. Защита подвала изнутри и снаружи от влажности и проникновения воды – особо важная задача, от качества решения которой зависит дальнейшая эксплуатация здания

Влажность в подвальных помещениях провоцирует появление опасных бактерий и грибковой плесени, наносимых наносят вред здоровью, особенно если она проникает сквозь кладку кирпичных стен в местах стыков. ТехноНИКОЛЬ №31 наносится кистью в два прохода, с обязательным разравниванием. Возможно применение даже на влажных основаниях.

Что представляет собой оклеечный способ нанесения гидроизоляционного слоя

При использовании гидроизоляционных материалов методом оклеивания, производится дополнительная защита основания. Используемый материал может быть плиточным, листовым и рулонным. Наибольшую популярность, во многом благодаря оптимальному соотношению качества и цены, приобрели материалы на основе стеклоизола, стеклорубероида и рубероида.

Крепление производится на поверхность опалубки еще на этапе строительства здания. После удаления опалубка, рубероид ложиться на бетонное основание и выступает уже в роли гидроизолятора. По окончанию установки фундамента его нередко обмазывают мастикой на основе битума в один слой, после чего на него производится крепление рулонного материала.

Подобная материя недостаточно прочная, подвержена механическому воздействию и ее эксплуатационный срок не превышает пяти лет. Его реализовывают для строительства дач и частных участков, где используется мелкозаглубленный фундамент. Для качественного строительства дома нужна гидроизоляция.

Проникающая обмазочная изоляция

Обмазочная гидроизоляция наносится в несколько слоев

Изготавливается в виде грунтовки густой консистенции на основе битума или цемента с полимерными добавками, заполняет все микротрещины в бетоне и препятствует прохождению влаги по порам бетона к стенам. Наносится валиком, кистью, пульверизатором.

Подходит в качестве вторичной защиты или в климатических зонах с пониженным уровнем выпадения осадков, необходимо обустроить основную гидроизоляцию рулонными материалами. Наносится на сухую ровную поверхность несколькими слоями. Недостатком является неустойчивость к механическим повреждениям.

Влагоизоляция опалубки

Чтобы ответить на вопрос, нужна ли гидрозащита для опалубки или нет, рассмотрим ее основные функции. Конструкция предназначена для ограничения пространства, в которое будет заливаться бетонный раствор для формирования фундамента. Иными словами, главная функция опалубки – оформление жидкого раствора, который при застывании образует необходимую геометрическую форму.

Гидроизоляция опалубки ленточного фундамента

Для сборки опалубки, как правило, используют деревянные щиты, которые являются гигроскопичными. Из-за этого элементы конструкции могут деформироваться, что приведет к искажению геометрических форм залитого бетонного основания. В таком случае ответ на выше поставленный вопрос становится очевидным: гидрозащита для опалубки действительно необходима.

Какие виды изоляторов используют для отделки опалубки? Для защиты деревянных элементов опалубки могут использоваться:

• битумные растворы;
• гидрофобные пропитки;
• водоотталкивающие лаки;
• рулонные изоляторы.

Производя расчет затрачиваемого количества гидроизоляторов, стоит отметить, что для обработки опалубки наиболее бюджетным вариантом станет окраска с помощью битума.
